Marca	Tiptel
Modello	KM 27
Tipo di prodotto	Modulo di tasti di estensione per telefono da ufficio
Compatibilità	Telefoni Tiptel 3110, 3120, 3130
Numero massimo di moduli	Fino a 3 per telefono
Alimentazione	Tramite il telefono host (PoE o rete elettrica)
Connessione al telefono	Presa AUX del telefono
Cavo di connessione	Incluso, da collegare tra il telefono e il modulo
Tasti programmabili	Sì, tramite l'interfaccia web del telefono
Installazione	Incastrare le linguette di connessione e collegare il cavo AUX
Configurazione	Tramite l'interfaccia web del telefono (wiki.tiptel-info.de)
Istruzioni di sicurezza	Fare riferimento al manuale del telefono
Dichiarazione CE	Inclusa nel manuale del telefono
Riciclaggio	Segui le istruzioni del telefono
Manutenzione	Pulire con un panno morbido e asciutto
Contenuto della confezione	Modulo KM 27 e cavo di connessione

Domande frequenti - KM 27 TIPTEL

Come collegare il modulo KM 27 al telefono?

Posizionare il modulo accanto al telefono, incastrare le linguette di connessione nelle fessure sul lato del telefono, quindi spingere il modulo all'indietro per incastrarlo. Successivamente, collegare il cavo di connessione alla presa AUX del telefono e posizionarlo nella fessura in direzione del modulo.

Posso collegare più moduli KM 27 a un solo telefono?

Sì, i telefoni Tiptel 3110, 3120 e 3130 possono ospitare fino a 3 moduli KM 27 ciascuno. Per aggiungere un modulo supplementare, ripetere l'operazione sul lato del modulo precedente.

Come configurare i tasti del modulo KM 27?

Dopo aver ricollegato l'alimentazione, accedere all'interfaccia web del telefono. I moduli di estensione vengono visualizzati automaticamente ed è possibile assegnare funzioni ai tasti.

Il modulo KM 27 è compatibile con tutti i telefoni Tiptel?

No, il modulo KM 27 è progettato solo per i telefoni Tiptel 3110, 3120 o 3130.

Come alimentare il modulo KM 27?

Il modulo è alimentato tramite il telefono host, sia tramite PoE (cavo LAN) o tramite alimentazione di rete del telefono. Non è necessaria alcuna alimentazione supplementare.

Cosa fare se il modulo non viene riconosciuto dal telefono?

Verificare che il cavo di connessione sia correttamente collegato alla presa AUX del telefono e che il modulo sia ben incastrato. Riavviare il telefono scollegando e ricollegando l'alimentazione.

Posso utilizzare il modulo KM 27 con un telefono di un'altra marca?

No, il modulo KM 27 è specificamente progettato per i telefoni Tiptel 3110, 3120 e 3130. Non è compatibile con altre marche.

Come pulire il modulo KM 27?

Scollegare l'alimentazione del telefono prima della pulizia. Utilizzare un panno morbido e asciutto per asciugare la superficie. Non utilizzare prodotti abrasivi o liquidi.

Dove trovare aiuto per la configurazione avanzata?

Consultare il wiki online all'indirizzo http://wiki.tiptel-info.de/ per istruzioni dettagliate sulla configurazione dei tasti e del telefono.

Cosa fare se un cavo è danneggiato?

Se il cavo di connessione è danneggiato, sostituirlo con un cavo compatibile. Contattare il servizio clienti Tiptel o un rivenditore autorizzato per ottenere un pezzo di ricambio.

MANUALE UTENTE KM 27 TIPTEL

Interrompere l'alimentazione del telefon scollegando il cavo di rete (Power over Ethernet) o scollegare l'unità di alimentazione.

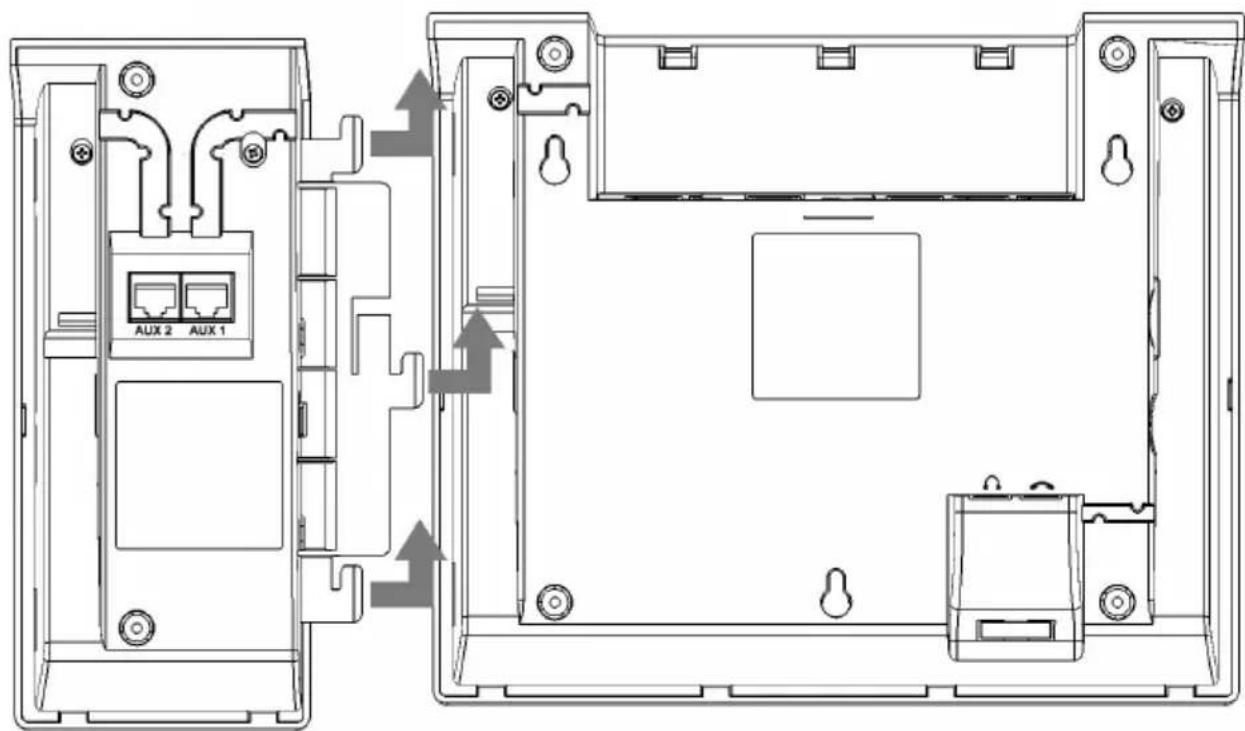

Affiancare il modulo di espansione KM 27 al Telefono. Quindi, insere le linguette del modulo di espansione nelle apposite scanalature del Telefono e far scorrere il modulo verso la parte posteriori del Telefono finché non si incastri completeness.

Cablaggio dei collegamenti

Per il cablaggio, girare il Telefono e il modulo collegato con la base di appoggio rivolta versuso l'alto. Inserire il cavo di collegamento nella presa Telefonica AUX e farlo pro-seguire nell'apposto alloggiamento versuso il modulo di espansione. Piegare il cavo di collegamento ad angolo retto nella curva [D], passarlo sotto le linguette di bloccaggio ed inserire infine la spina nella presa AUX1.

Cagliaggio di ulteriori moduli di espansione

Con il tiptel 3110, tiptel 3120 e tiptel 3130 si possono utilizzato, rispettovamente, fino a tre moduli di espansione KM 27 contemporaneamente.

Per collegare un altro modulo di espansione, insere le linguette di quello secondo modulo nelle apposite scanalature del primo modulo e farlo scorrere verso la parte posteriori finché non si incastri completeness.

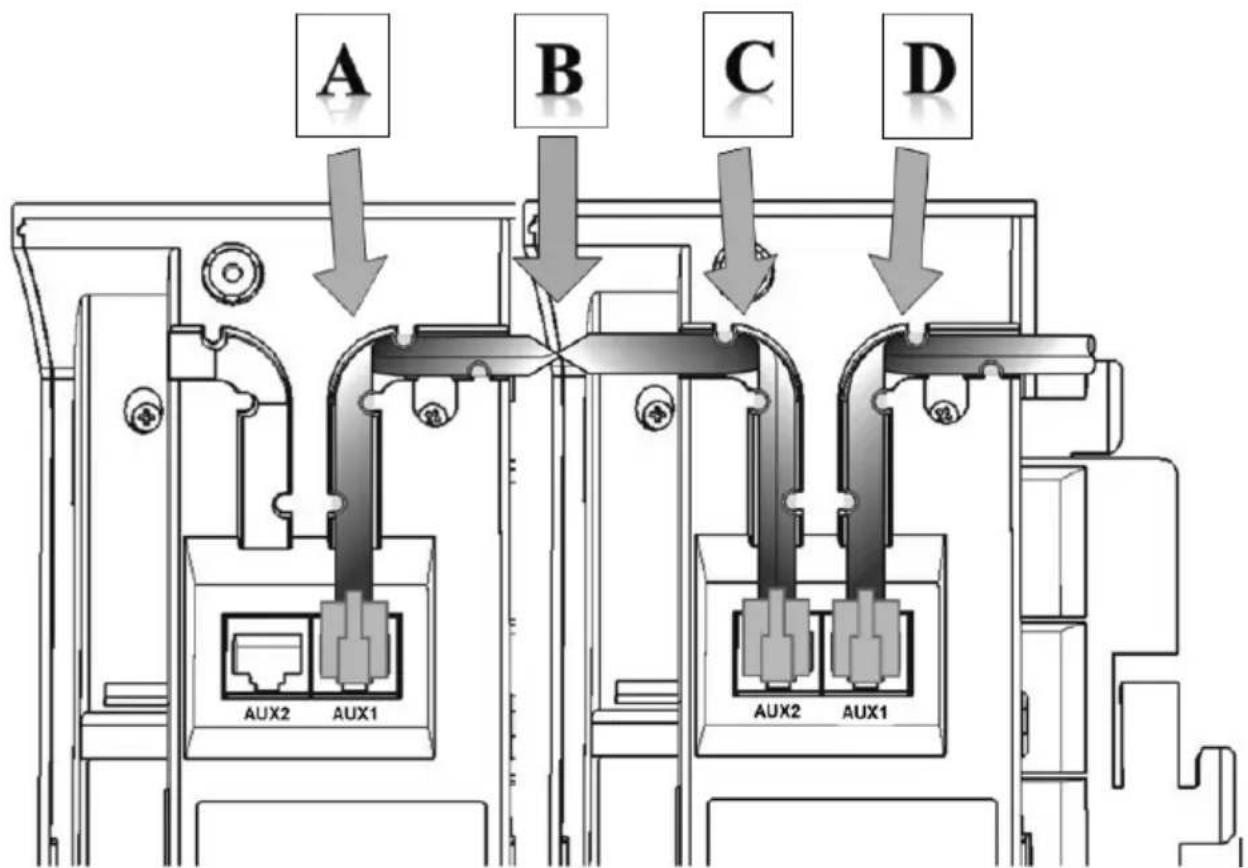

Per il cablaggio, girare il Telefono e i moduli collegati con la base di appoggio rivolta versuso l'alto. Iniziare il cablaggio dal centro tenendo conto dell'orientamento dei contatti della presa a destra. Cominciando dal punto [B], far passare il cavo di collegamento nell'apposto alloggiamo in direzione del modulo di espansione n^1 , piegarlo ad angolo retto nella curva [C], passarlo sotto le linguette di bloccaggio ed inseire infine la spina nella presa AUX2. Nel punto [B] far fare al cavo di collegamento una mezza torsione. Con I contatti dello spinotto sinistro che guardano adesso verso l'alto, far passare il cavo di collegamento nell'apposto alloggiamo in direzione del modulo di espansione n^2 ,iegare il cavo di collegamento ad angolo retto nella curva [A], passarlo sotto le linguette di bloccaggio ed inseire infine la spina nella presa AUX1.

Configurazione dei tasti di funzione

Collegare di nuovo l'alimentazione al Telefono.

Nella configurazione via Web del Telefono i moduli collegati verranno riconosciuti automaticamente e i tasti potranno essere programmati con le funzioni desiderate.

Una descrizione della configurazione via Web del Telefono potete trovaria quello http://wiki.tiptel-info.de.

Disposizioni di sicurezza, Garanzia, Marchio CE e Smaltimento

Il modulo di espansione KM 27 deve essere utilizzato esclusivamente con i Telefoni tiptel 3110, tiptel 3120 o tiptel 3130.

Siete pregati di osservare le disposizioni di sicurezza, di prenderenota delle condizioni di garanzia, della certificazione di conformità europea e delle disposizioni di smaltimento vigenti descritte nel manuale d'uso abbreviato del vostro Telefono tiptel. Le stesse disposizioni valgonoanche per il modulo di espansione tiptel KM 27.

Tiptel.com GmbH Business Solutions

Halskestraße 1

D-40880 Ratingen
