Merk	Tiptel
Model	KM 27
Producttype	Uitbreidingsmodule voor toetsen voor bureautelefoon
Compatibiliteit	Tiptel-telefoons 3110, 3120, 3130
Maximaal aantal modules	Tot 3 per telefoon
Voeding	Via de hosttelefoon (PoE of netstroom)
Aansluiting op de telefoon	AUX-aansluiting van de telefoon
Aansluitkabel	Inbegrepen, aan te sluiten tussen telefoon en module
Programmeerbare toetsen	Ja, via de webinterface van de telefoon
Installatie	De aansluitpootjes in elkaar klikken en de AUX-kabel aansluiten
Configuratie	Via de webinterface van de telefoon (wiki.tiptel-info.de)
Veiligheidsinstructies	Raadpleeg de handleiding van de telefoon
CE-verklaring	Inbegrepen in de handleiding van de telefoon
Recycling	Volg de instructies van de telefoon
Onderhoud	Reinigen met een zachte, droge doek
Inhoud van de verpakking	KM 27 module en aansluitkabel

Veelgestelde vragen - KM 27 TIPTEL

Hoe sluit ik de KM 27 module aan op de telefoon?

Plaats de module naast de telefoon, klik de aansluitpootjes in de sleuven aan de zijkant van de telefoon, duw de module vervolgens naar achteren om deze vast te klikken. Sluit daarna de aansluitkabel aan op de AUX-aansluiting van de telefoon en leg deze in de sleuf richting de module.

Kan ik meerdere KM 27 modules op één telefoon aansluiten?

Ja, de Tiptel 3110, 3120 en 3130 telefoons kunnen elk tot 3 modules KM 27 bevatten. Voeg een extra module toe door de handeling aan de zijkant van de vorige module te herhalen.

Hoe configureer ik de toetsen van de KM 27 module?

Nadat u de voeding opnieuw hebt aangesloten, opent u de webinterface van de telefoon. De uitbreidingsmodules worden automatisch weergegeven en u kunt functies aan de toetsen toewijzen.

Is de KM 27 module compatibel met alle Tiptel-telefoons?

Nee, de KM 27 module is alleen ontworpen voor Tiptel 3110, 3120 of 3130 telefoons.

Hoe voed ik de KM 27 module?

De module wordt gevoed via de hosttelefoon, via PoE (LAN-kabel) of via de netvoeding van de telefoon. Er is geen extra voeding nodig.

Wat moet ik doen als de module niet wordt herkend door de telefoon?

Controleer of de aansluitkabel goed is aangesloten op de AUX-aansluiting van de telefoon en of de module goed is vastgeklikt. Start de telefoon opnieuw op door de voeding los te koppelen en opnieuw aan te sluiten.

Kan ik de KM 27 module gebruiken met een telefoon van een ander merk?

Nee, de KM 27 module is specifiek ontworpen voor Tiptel 3110, 3120 en 3130 telefoons. Het is niet compatibel met andere merken.

Hoe reinig ik de KM 27 module?

Koppel de voeding van de telefoon los voor het reinigen. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik geen schurende producten of vloeistoffen.

Waar vind ik hulp voor geavanceerde configuratie?

Raadpleeg de online wiki op http://wiki.tiptel-info.de/ voor gedetailleerde instructies over het configureren van toetsen en de telefoon.

Wat moet ik doen als een kabel beschadigd is?

Als de aansluitkabel beschadigd is, vervang deze dan door een compatibele kabel. Neem contact op met de klantenservice van Tiptel of een erkende dealer voor een reserveonderdeel.

GEBRUIKSAANWIJZING KM 27 TIPTEL

Verkorte handleiding (nl)

Guida rapida (it)

tiptel KM 27

tiptel

Montage

Verkorte handleiding (nl)

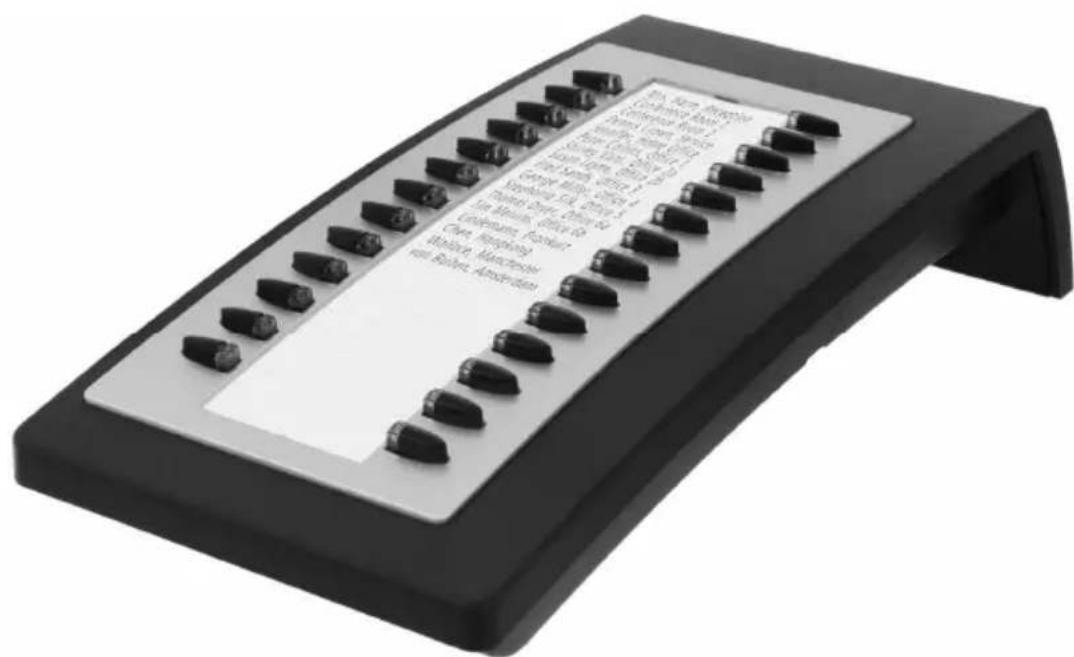

tiptel KM 27

tiptel

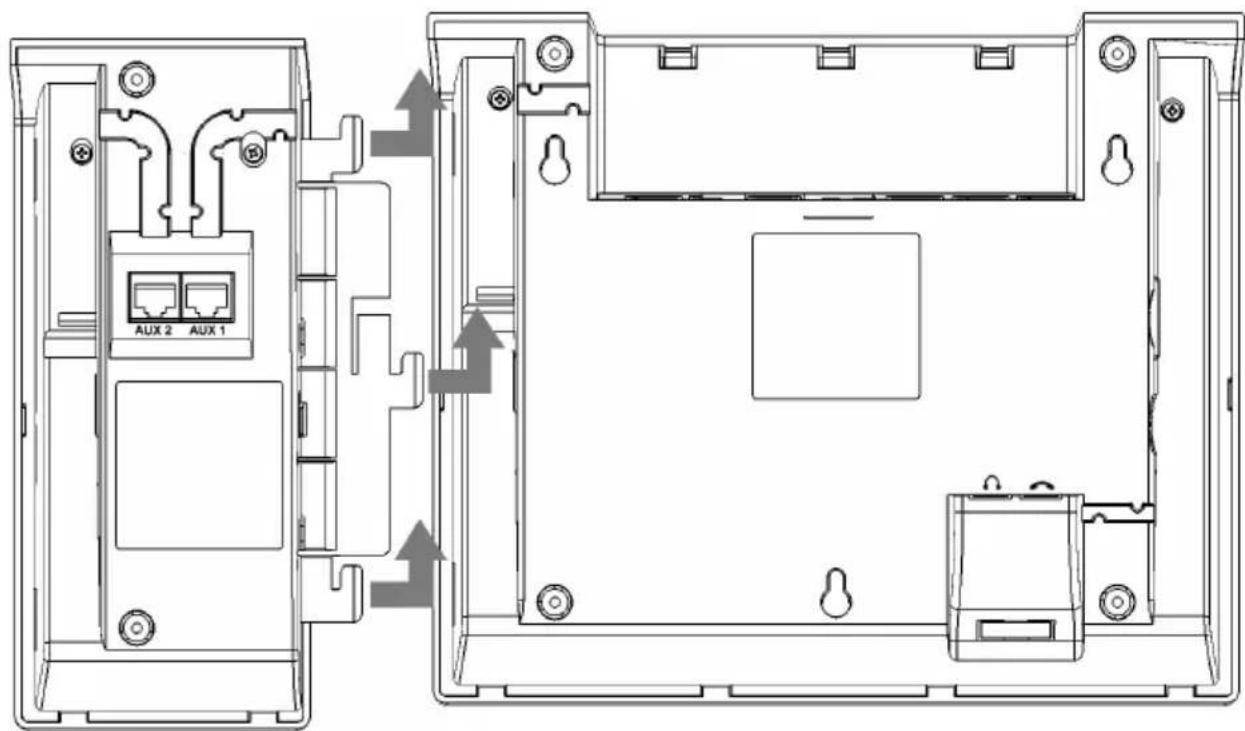

Montage

Verwijder de stroomtoevoer maar de telegram door de stekker van de netwerkkabel (Power over Ethernet) te verwijderen of door het verwijderen van de voedingsadapter. Plaats de uitbreidingsmodule KM 27 en de telegram naast elkaar. Schuif de haken van de uitbreidingsmodule in de sleuven op de telegram en schuif de module waar de achterkant van de telegram.

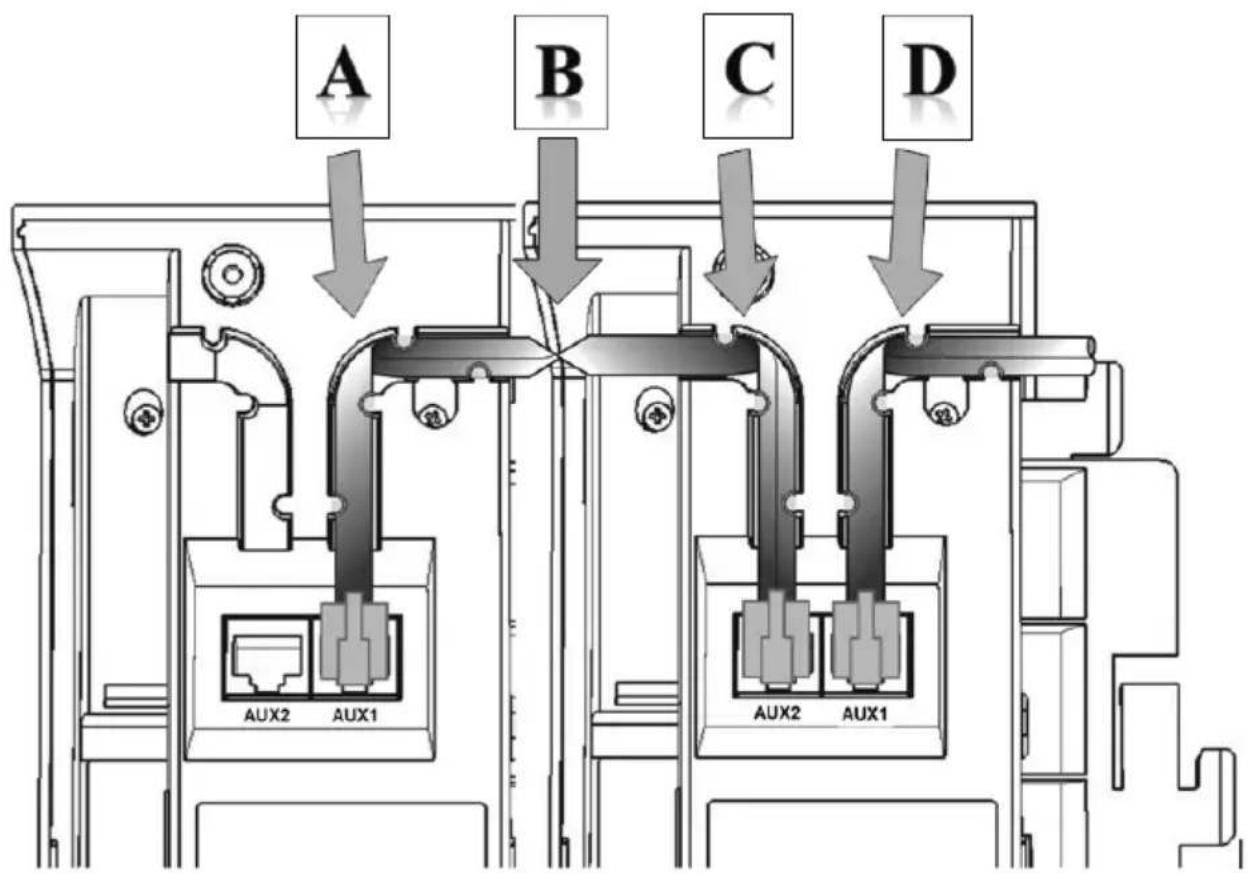

Aansluten van de verbindingskabels

Om de verbindingskabels aan te sluiten, de telegram en uitbreidingmodule omdraaien. Plaats de aansluitkabel in de aansluiting AUX op de telefoon door de kabelgeleiding in de richting van de uitbreidingsmodule. Aansluitkabel haaks buigen [D] enplaatsen awhile de kabelgeleiding maar de AUX1 aansluiting van de uitbreidingsmodule. Plaats de aansluitkabel in AUX1 van de uitbreidingsmodule.

Aansluten van meertere uitbreidingsmodules

Op de tiptel 3110, tiptel 3120 en tiptel 3130 können maximaal 3 uitbreidingsmodules worden aangesloten.

Plaats de volgende uitbreidingsmodule KM 27 naast de huidige. Schuif de haken van de uitbreidingsmodule in de sleuven op de vorige module en schuif de module maar dechterkant.

Om de verbindingskabels aan te sluiten, de telefoon en uitbreidingsmodules omdraaien. plaats de aansluitkabel in de aansluiting AUX2 op de vorige uitbreidingsmodule door de kabelgeleiding in de richting van de extra uitbreidingsmodule. Aansluitkabel haaks buigen enplaatsen acheter de kabelgeleiding maar de AUX1 aansluiting van de uitbreidingsmodule.

Configuratie van de funtietoetsen

In de Web-configuratie van de telefoon worden de aangesloten uitbreidingsmodules automatisch herkent en de toetsen van de modules können met functie's worden geprogrammeert.

Een beschrijving van de functie's vindt u op http://wiki.tiptel-info.de

Garantie, CE-verklaring en afvalverwerking

De uitbreidingsmodule mag alleen op de telefoons tiptel 3110, tiptel 3120 of tiptel 3130 aangesloten worden.

Raadpleeg in de verkorte handleiding van de telefoon de veiligheidsinstrumenties, garantie of CE-verklaring en afvalverwerking. Deze gelden ook voor de uitbreidings-module tiptel KM 27.
