Caractéristiques techniques	Microphone à condensateur, directivité cardioïde, réponse en fréquence de 20 Hz à 20 kHz, sensibilité de -38 dB.
Utilisation	Idéal pour l'enregistrement vocal, les podcasts, et les sessions de streaming en direct.
Maintenance et réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité excessive.
Sécurité	Ne pas utiliser à proximité de sources de chaleur ou d'eau, éviter les chocs physiques.
Informations générales	Compatible avec la plupart des interfaces audio et des enregistreurs, alimentation fantôme requise.

FOIRE AUX QUESTIONS - Start 16 ANT

Comment connecter le microphone ANT Start 16 à mon ordinateur ?

Pour connecter le microphone ANT Start 16 à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le microphone et l'autre dans un port USB disponible sur votre ordinateur.

Le microphone ne fonctionne pas, que faire ?

Assurez-vous que le microphone est correctement connecté et que les pilotes nécessaires sont installés. Vérifiez également les paramètres audio de votre ordinateur pour vous assurer que le microphone est sélectionné comme périphérique d'entrée.

Comment régler le volume du microphone ?

Le volume du microphone peut être réglé dans les paramètres audio de votre ordinateur. Accédez aux paramètres de son, sélectionnez 'Entrée' et ajustez le niveau du microphone selon vos préférences.

Est-ce que le microphone ANT Start 16 est compatible avec les appareils mobiles ?

Le microphone ANT Start 16 est principalement conçu pour une utilisation avec un ordinateur. Pour les appareils mobiles, un adaptateur peut être nécessaire selon le type de port de votre appareil.

Comment nettoyer le microphone ?

Utilisez un chiffon doux et sec pour nettoyer le microphone. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'équipement.

Le microphone capte-t-il bien les bruits environnants ?

Le microphone ANT Start 16 est conçu pour capturer la voix avec clarté tout en minimisant les bruits de fond. Toutefois, pour une qualité optimale, utilisez-le dans un environnement calme.

Quelle est la garantie du microphone ANT Start 16 ?

Le microphone ANT Start 16 est généralement livré avec une garantie de 2 ans contre les défauts de fabrication. Consultez le manuel d'utilisation pour plus d'informations.

MODE D'EMPLOI Start 16 ANT

1 | Introduction 44 2 Description 44 2.1 | Récepteur - START 16R 45 2.2 | Micro main - START 16M 46 2.3 | Émetteur beltpack - START 16 47 3 | Conseils pour une meilleure utilisation du système 48 4 | Dépannage 49 5 | Caractéristiques techniques 50 6 Remarques 52

START 16HDM

Version avec micro main

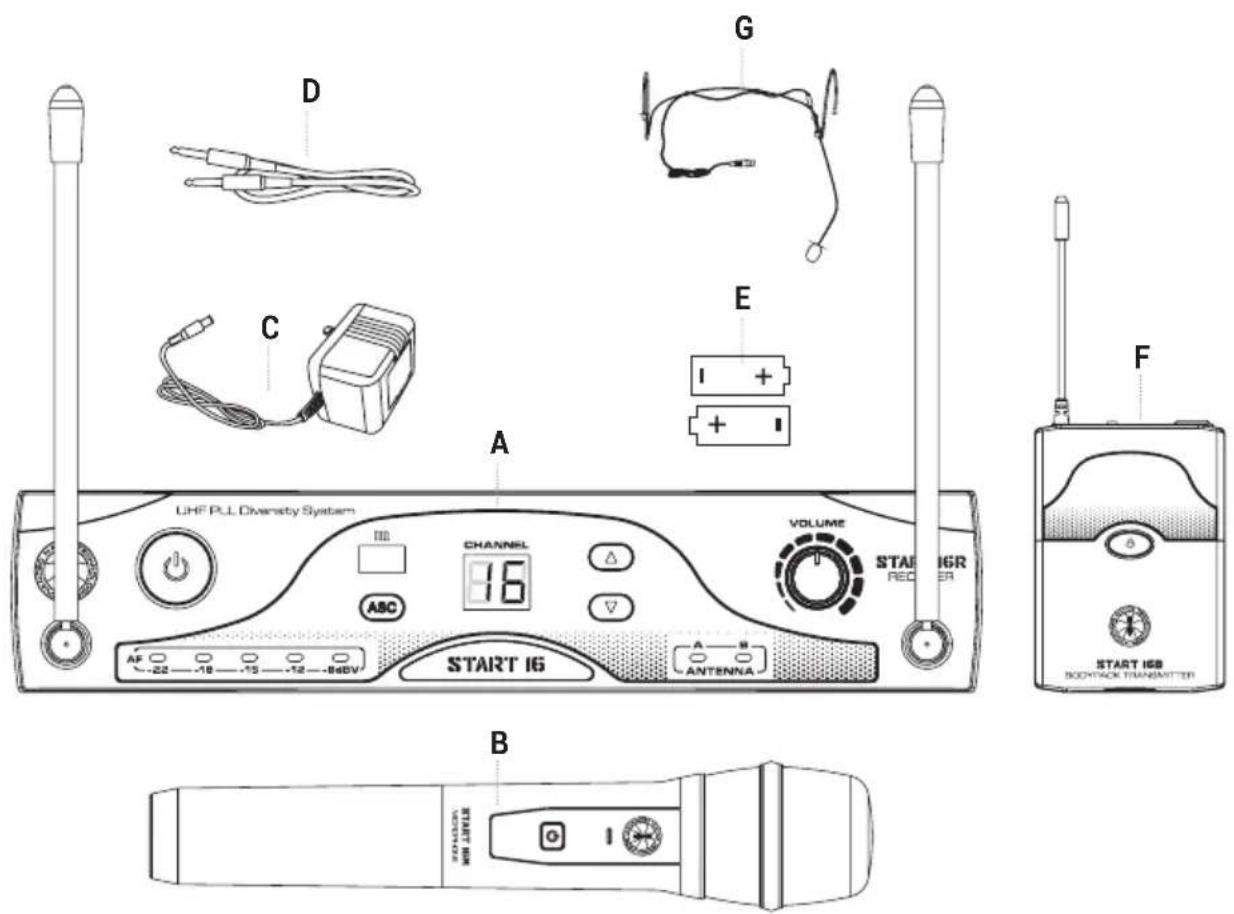

• 2x Piles « bâtons » 1,5 V AA - E 1x Notice d'emploi - Section 1 1x Notice d'emploi - Section 2

START 16 BHS

Version avec émetteur Beltpack et micro serre-tête

• 1x START 16R récepteur de table avec antennes intégrées - A
• 1x START 16B émetteur beltpack avec antenne intégrée - F
• 2x Piles « bâtons » 1,5 V AA - E 1x Notice d'emploi - Section 1
• 1x Notice d'emploi - Section 2

Respecter impérativement les avertissements ou mises en garde contenus dans la présente notice d'emploi ainsi que les indications de la « Notice d'emploi - Section 2 »

Nous vous remercions d'avoir acheté un produit A. N. T - Advanced Native Technologies! Les micros mains sans fil « PLL Diversity » START 16 sont le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle et ont été développés pour vous offrir un produit répondant à toutes vos exigences et attentes et maintenant durablement ses performances et sa qualité de haut niveau.

Les systèmes radio START 16 travaillent avec la bande UHF et disposent de 16 canaux (fréquences). La fréquence désirée peut être sélectionnée à l'aide des boutons ou par voie infrarouge via la commande ASC.

Les récepteurs START 16R des deux versions font appel à la technologie Diversity, c'est-à-dire qu'ils sont dotés de deux antennes A/B leur permettant de privilégier à tout instant le signal le plus fort. Les antennes sont fixes sur la face avant du récepteur, mais une articulation à leur embase permet de les replier horizontalement.

Les quelques instants que vous consacrez à la lecture de cette notice d'emploi vous permettront de bien connaître ce produit et par là même de bénéficier pleinement de ses performances.

Pour d'autres informations sur tous les produits du catalogue A. N. T, rendez-vous sur notre site: www.ant-sound.com

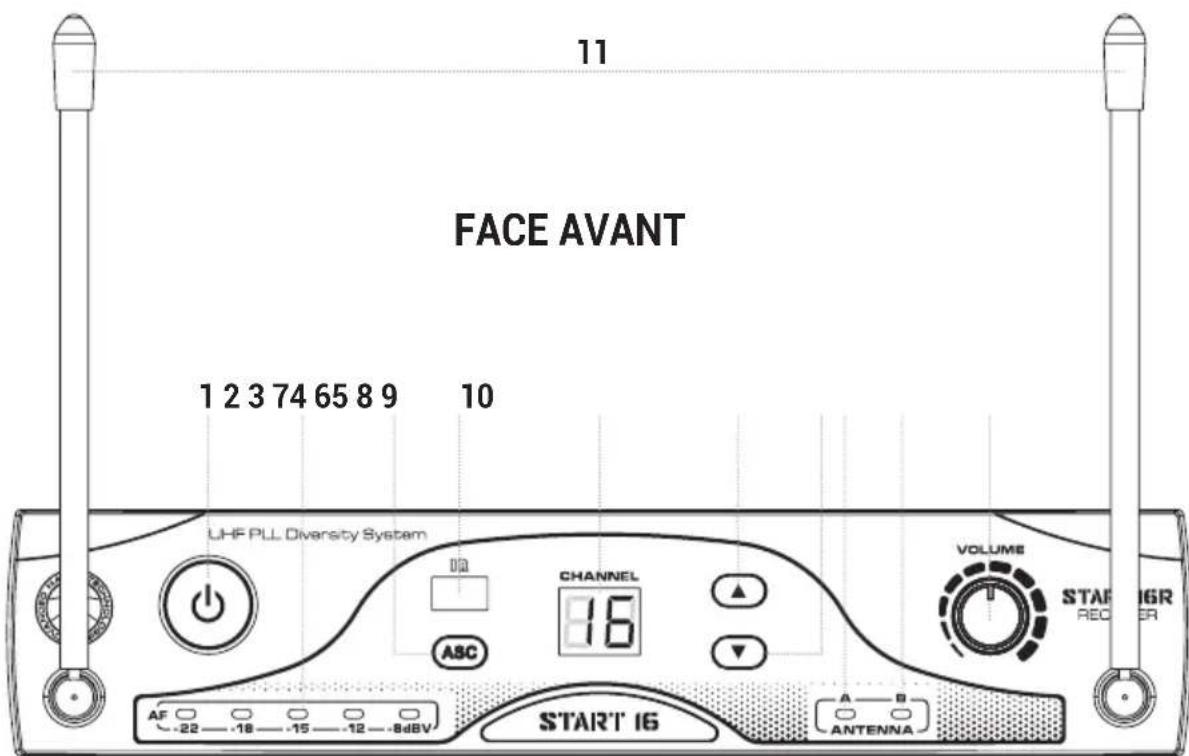

1 Bouton d'allumage

Appuyez pendant 1 s sur ce bouton, situé sur la face avant du récepteur, pour allumer ou éteindre l'appareil.

2 Indicateur de niveau AF

Il indique le niveau du signal audio reçu. Évitez que la LED rouge (celle qui est située le plus à droite) reste allumée de façon continue (allumage fixe).

3 ASC ABC

Appuyez sur cette touche pour effectuer la synchronisation (le balayage) automatique par voie infrarouge du canal (de la fréquence) d’émission et de réception.

4 Fenêtre IR IR

Elle permet d'effectuer la synchronisation du canal (de la fréquence) avec l'émetteur.

Après avoir appuyé sur la touche ASC, positionnez le micro main ou l'émetteur de poche devant cette fenêtre et attendez que le canal sélectionné cesse de clignoter sur l'écran du récepteur. Une fois la synchronisation effectuée, l'écran du récepteur se stabilisera sur le canal (la fréquence) sélectionné.

5 Écran

Il indique le numéro du canal activé.

6 FLECHE Vers le HAUT

Appuyez sur ce bouton pour faire défiler et sélectionner les canaux de manière croissante, de 01 à 16.

7 FLECHE Vers le BAS

Appuyez sur ce bouton pour faire défiler et sélectionner les canaux de manière décroissante, de 16 à 01.

8 Antenne a

Cette LED s'illumine automatiquement lorsque l'antenne A capte le signal le plus fort.

9 Antenne B

Cette LED s'illumine automatiquement lorsque l'antenne B capte le signal le plus fort.

10 Volume

Ce bouton rotatif permet de contrôler le niveau de sortie audio.

11 Antennes

Les antennes doivent être positionnées verticalement pour obtenir une meilleure réception du signal.

FACE ARRIÈRE

1 BLOC d'alimentation « DC 12-18V

Cette entrée sert exclusivement à brancher le bloc d'alimentation fourni.

2 UNBAL

Sortie audio asymétrique sur jack de 6,35 mm (1/4"). Cette sortie doit être reliée à une entrée asymétrique de votre table ou pupitre de mixage.

Sortie audio symétrique sur connecteur XLR-M. Cette sortie doit être reliée à une entrée symétrique de votre table ou pupitre de mixage.

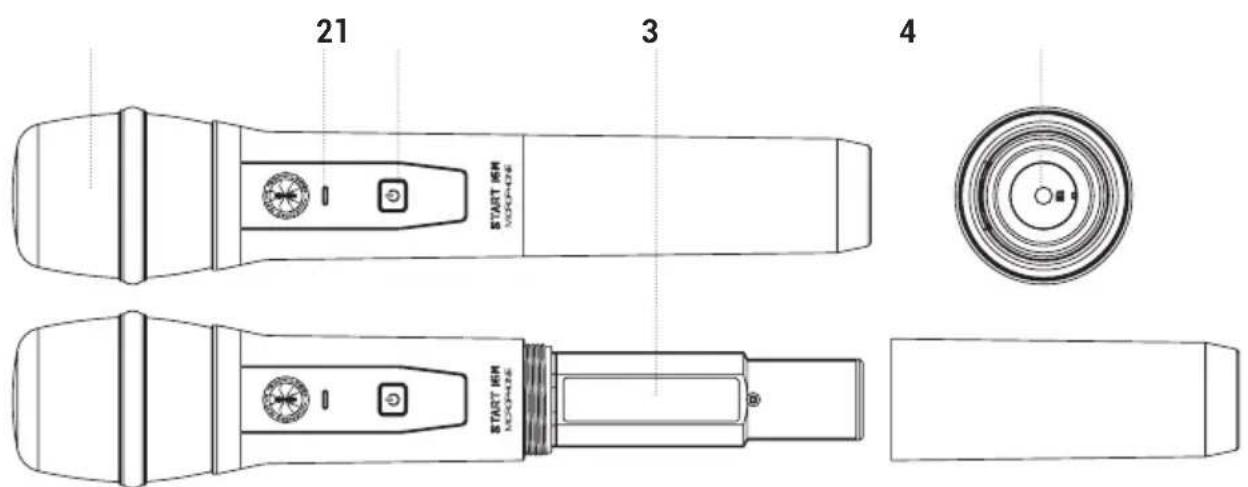

1 GRILLE

Elle protège la capsule microphonique des chocs et/ou des chutes accidentelles et réduit le bruit des « plosives »

2 Indicateur POWER on et état de CHARGE des PILES

VERT : Récepteur allumé (ON), piles pleines.

ROUGE : Remplacez immédiatement les piles.

ATTENTION: la durée des piles est d'environ 8 heures. Toutefois, cette durée peut varier en fonction des conditions d'utilisation du récepteur.

3 On/Off

Appuyez sur ce bouton pendant 3 s pour allumer ou éteindre le micro-main.

4 Compartiments à PILES

Pour accéder au compartiment à piles, dévissez le couvercle dans le sens inverse des aiguilles d'une montre et vissez-le dans le sens contraire pour le refermer. Enlevez les piles du récepteur si celui-ci est destiné à rester inutilisé pour de longues périodes.

5 Fenêtre IR

Elle permet d'effectuer la synchronisation du canal (de la fréquence) avec l'émetteur.

Après avoir appuyé sur la touche ASC, positionnez la base du micro main devant la fenêtre IR du récepteur START 16R et attendez que le canal sélectionné clignote sur l'écran du récepteur.

Une fois la synchronisation effectuée, l'écran du récepteur se stabilisera sur le canal (la fréquence) sélectionné.

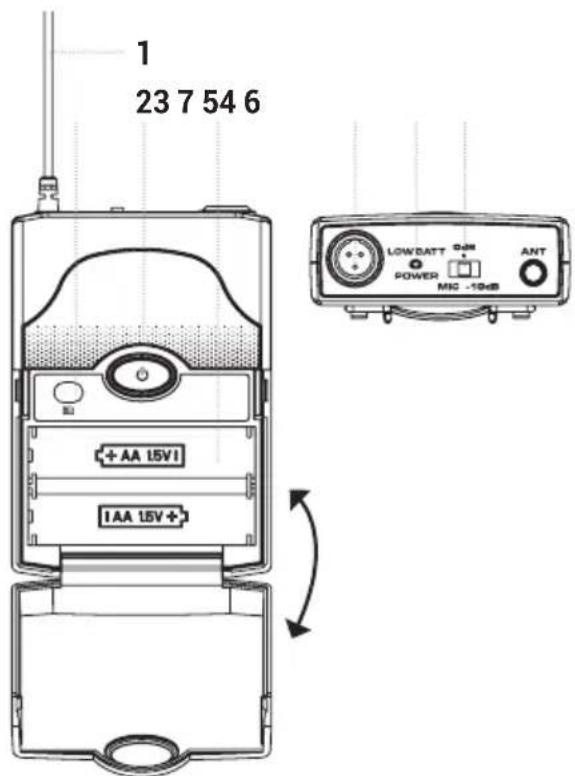

1 Antenne

Elle permit la transmission du signal.

2 On/Off

Appuyez sur ce bouton pendant 3 s pour allumer ou éteindre l'émetteur belt-pack.

3 Fenêtrirr

Elle permet d'effectuer la synchronisation du canal (de la fréquence) avec l'émetteur. Après avoir appuyé sur la touche ASC, positionnez l'émetteur de poche devant la fenêtre IR du récepteur START 16R

et attendez que le canal sélectionné cesse de clignoter sur l'écran du récepteur. Une fois la synchronisation effectuée, l'écran du récepteur se stabilisera sur le canal (la fréquence) sélectionné.

4 Entrée MINI xlr-m

Cette entrée doit être reliée à l'Headset PH-90 fourni ou au signal d'autres sources audio.

5 Indicateur POWER on et état de CHARGE des PILES

VERT: Récepteur allumé (ON), piles pleines.

ROUGE: Remplacez immédiatement les piles.

6 Selection de GAIN

Trois différents préréglages du gain sont possibles :

Mic : pour le microphone serre-tête fourni et d'autres types de micros

0 dB: instruments à bas niveau de sortie

-10dB: instruments à haut niveau de sortie

7 Compartiment à PILES

Pour remplacez les piles, exercez une légère pression sur les côtés du couvercle et soulevez-le en poussant vers l'avant. Enlevez les piles déchargées, mettez en place des piles neuves (en respectant la polarité indiquée sur la figure présente dans le compartiment) et refermez que le couvercle. Enlevez les piles du récepteur si celui-ci est destiné à rester inutilisé pour de longues périodes.

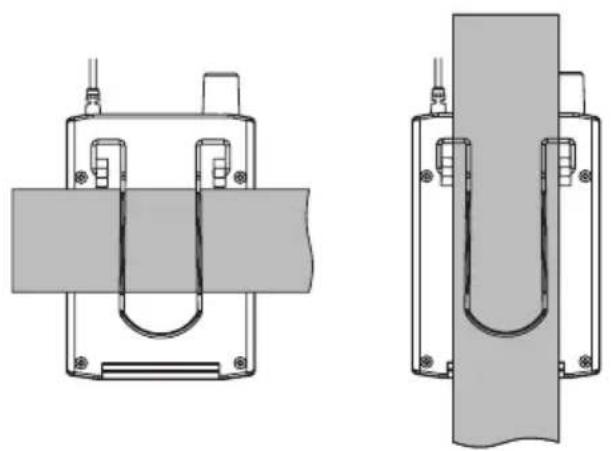

Fixation de l'émetteur beltpack:

Accrochez le récepteur à une ceinture ou à la sangle de la guitare. Pour une meilleure attache, faites glisser entièrement le clip du récepteur sur la ceinture ou la sangle comme le montrent les figures.

3 | Conseils pour une meilleure utilisation du systeme

• Orientez l'émetteur vers le récepteur de manière à avoir un « contact visuel direct » entre les dispositifs sans l'interposition d'obstacles.
• Ne placez pas le récepteur à proximité d'objets
• Placez le récepteur à au moins 1 m de hauteur du sol et à l'écart de toute paroi ou tout mur.
• Evitez d'utiliser des téléphones mobiles ou portables, des appareils radio bidirectionnels ou autres appareils similaires qui peuvent perturber la connexion radio entre l'émetteur et le récepteur du système de transmission.

4 | Dépannage

PROBLÈME	VOYANTS LUMINEUX	SOLUTION
Aucun son ou son trop faible.	Voyant ON/OFF de l'émetteur éteint.	Assurez-vous d'avoir correctement branché l'appareil.
LED Power éteinte.		Assurez-vous d'avoir correctement branché le bloc d'alimentation au récepteur.
Voyant RF du récepteur allumé.		Augmentez le volume. Augmentez la valeur de gain sur l'émetteur. Contrôlez les branchements entre le récepteur et l'amplificateur ou la table ou le pupitre de mixage.
Voyant RF du récepteur allumé. Émetteur avec voyant allumé.		Ne positionné pas le récepteur à proximité d'objets métalliques. Vérifiez que l'espace de transmission (« le contact visuel ») entre l'émetteur et le récepteur est bien dégagé. Approchez l'émetteur du récepteur. Assurez-vous que l'émetteur et le récepteur fonctionnent sur la même fréquence.
Voyant rouge de l'état de charge des piles.		Remplacez les piles.
Distorsions ou interférences indésirables.	Voyant RF du récepteur allumé.	Éliminez les sources d'intérférence possibles, comme par exemple lecteurs CD, ordinateurs, systèmes de transmission numérique, etc.
Distorsions croissantes.	Voyant rouge de l'état de charge des piles.	Remplacez les piles.
Nette différence d'intensité en cas de branchement par cable de la même source ou en cas de branchement autres guitares ou microphones.		Prérglez convenablement la valeur de gain sur l'émetteur ainsi que le volume du récepteur.

5 | CARACTÉRISTIQUES TECHNIQUES

RéCEPTEUR - START 16R
Type Diversity
Modulation FM
Bandes de fréquences disponibles 823-832MHz (B6) / 863-865MHz (B7)
Nbre de canaux 16
Antennes x 2, articulées et fixées à la façade ou face avant
Réponse en fréquence entre 60 Hz et 15 000 Hz (±3 dB)
Optimisation de la transmission Tonalité ou Signal pilote
THD <1 %
Sorties audio Symétrique XLR, asymétrique jack de 6,35 mm
Niveau de sortie symétrique + 10 dBu
Contrôles/Commandes	Power, Canal plus (« + »), Canal moins (« - »), ASC, Volume
Indicateurs Numéro de canal, Antenne A/B, niveau sur 5 LED
Dimensions (L x H x P) 212 x 44 x 115 mm
Poids	400 g

MICROPHONE À MAIN SANS FIL - START 16M
Modulation FM
Bandes de fréquences disponibles 823-832MHz (B6) / 863-865MHz (B7)
Nbre de canaux 16
Type Dynamique
Reprise de la voix	Cardioïde
Réponse en fréquence entre 60 Hz et 15 000 Hz (±3 dB)
Puisance de sortie	5.19mW
Contrôles/Commandes ON/OFF
Indicateurs État de charge et état apparent des piles
Alimentation	2 piles AA 1,5 V
Durée	>10 h avec des piles alcalines
Longueur	254 mm
Diamètre max.	52,5 mm
Poids	250 g

ÉMETTEUR BELTPACK - START 16B

Modulation FM

Bandes de fréquences disponibles 823-832MHz (B6) / 863-865MHz (B7)

Nbre de canaux 16

Entrée Mini-XLR avec bloc d'alimentation pour l'Headset PH-90

Réponse en fréquence entre 60 Hz et 15 000 Hz (±3 dB)

Puisance de sortie 5.19mW

Contrôles/Commandes Gain (3 niveaux), ON / STANDBY / OFF

Indicateurs État de charge et état apparent des piles

Alimentation 2 piles AA 1,5 V

Durée >10 h avec des piles alcalines

Dimensions (L x H x P) 64 x 90 x 23 mm

Poids 80 g

6 | NOTES/NOTE/NOTAS/NOTIZEN/REMARQUES

FRA Les informations containues dans cette notice ont ete attentionnement redigees et controlées. Toutefois, notre responsabilité ne saurait etre engagee quant aux eventuelles inexactitudes et/ou imprecisions des informations fournies. Cette notice ne peut pas fournir une reponse à chacun des problemes qui peuvent eventulement survenir pendant l'installation et l'utilisation de l'appareil. Raison pour laquelle nous restons à votre entiere disposition pour tous renseignements et conseils complémentaires. A. E. B. Industriale Srl ne saurait etre tenue pour responsable des dommages ou incidents aux biens et aux personnes provenant ou dependant de l'utilisation ou du mauvais fonctionnement de l'appareil.

Made in China

Produit en Chine

Fabrication en Chine

Made in China

Fabriqué en Chine

Les piles ou l'accu fournis avec le système sont recyclables. Pour leur élimination, les rapporter à un point ou centre de collecte spécialisée ou au revendeur. Aux fins de la protection de l'environnement, seuls les accus ou les piles vides (déchargées) doivent être éliminés.
