BEDIENUNGSANLEITUNG Start 16 ANT

Version mit Handmikrofon

• 1 Receiver vom Typ START 16R mit integrierten Antennen - A
  1 START 16M dynamisches Handmikrofon - B
  1 externe Stromversorgung - C
• 1 Audio-Klinkenkabel 6,35 ~mm (1/4") mit asymmetrischer Signaführung - D
• 2 Stuck 1,5 Volt-Batterien, Typ AA - E
  1 Bedienungsanleitung - Abschnitt 1
  1 Bedienungsanleitung - Abschnitt 2

START 16 BHS

Version mit Beltpack-Sender und Headset-Mikrofon

• 1 Receiver vom Typ START 16R mit integrierten Antennen - A
  1 Sender TART 16B mit integrierter Antenne - F
• 1ergonomisches Headset-Mikrofon PH-90 - G
  1 externe Stromversorgung - C
• 1 Audio-Klinkenkabel 6,35mm (1/4") mit asymmetrischer Signaführung - D
• 2 Stück 1,5 Volt-Batterien, Typ AA - E
  1 Bedienungsanleitung - Abschnitt 1
  1 Bedienungsanleitung - Abschnitt 2

Die Hinweise in der vorliegenden Bedienungsanleitung sind ebenso zu befolgen wie die in der „Bedienungsanleitung-Abschnitt 2".

1 EINFUHRUNG

Danke, dass Sie ein Produkt von A.N.T - Advanced Native Technologies erworben haben! In unseren Mikrofonen vom Typ „PLL Diversity" START 16 spiegeln sich unsere große Technik-Begeisterung und unsere über Jahre erworbene Erfahrung wider. Sie erhalten davon ein Produkt, das hohen Ansprüchen gerecht wird und jahrelang hochwertige Leistung liefert.

Systeme vom Typ START 16 werden im UHF-Bereich eingesetzt und verfügen über 16 Kanäle (Frequenzen). Die Wahl der Betriebsfrequenz erfolgt über entsprechende Buttons oder per Infrarot mithilfe der ASC-Funktion.

Beide Versionen des Receivers vom Typ START 16R setzen Diversity-Technologie ein, d.h. sie sind mit zwei separates A/B-Antennen ausgestattet, die jederzeit das optimale Funksignal auswahlen. Die Antennen sind am Front-Panel des Receivers befestigt, dass sich aufgrund des an ihrer Basis angebrachten Gelenks aber auch horizontal anbringen.itte nehmen Sie sich eine Minute Minuten Zeit, um diese Bedienungsanleitung zulesen, damit Sie diesen Produkt optimal nutzen konnen.

Weitere Informationen über alle Produkte des Katalogs von A.N.T finden Sie auf unserer Website: www.ant-sound.com

2 | BESCHREIBUNG

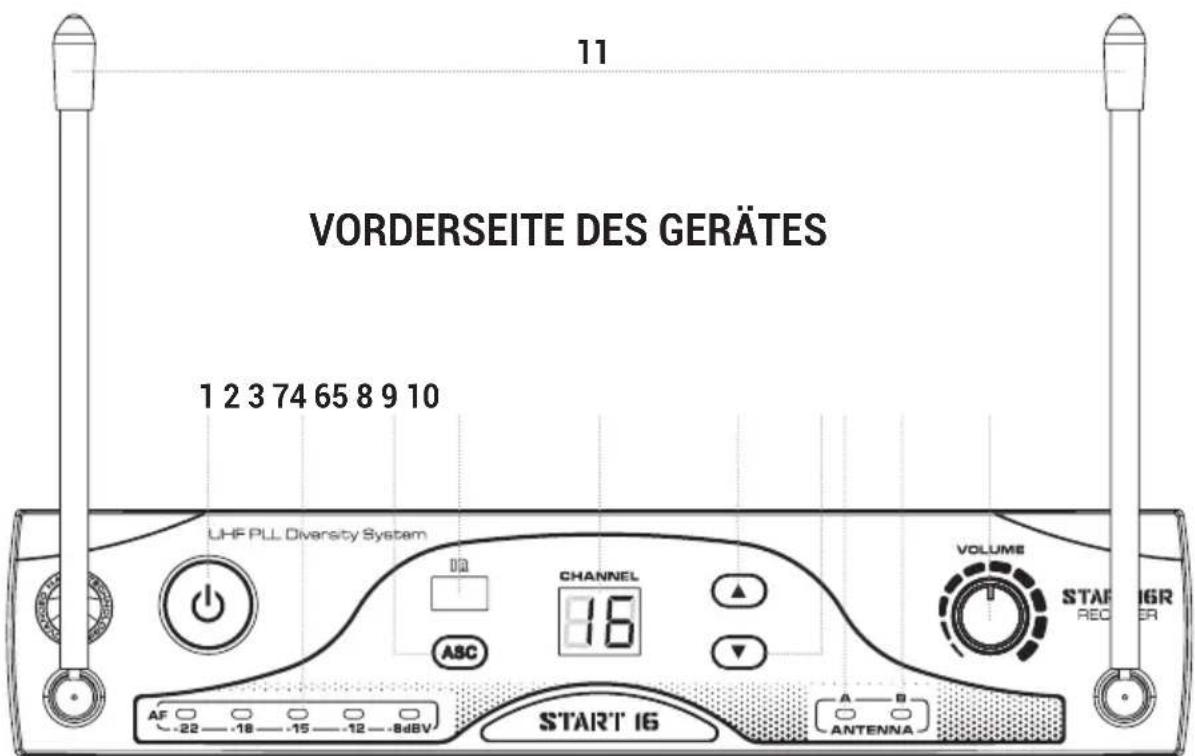

2.1 | RECEIVER - START 16R

1 EIN-/AUS-KNOPF

Diesen Knopf 1 Sekunde lang gedrückt halten, um das Gerät ein- bzw. auszuschalten.

2 AF-ANZEIGE

Zeigt die Stärke eingehender Audiosignale an. Es sollte vermeiden werden, dass die rote LED-Anzeige dauerhaft leuchtet.

3 ASC

Das Drücken dieser Taste setzt die automatische Synchronisierung des Kanals (Frequenz) in Gang.

4 IR-FENSTER IR

Zur Synchronisierung des Kanals (Frequenz) mit dem Sender.

Stellen Sie nach dem Drücken der ASC-Taste das Handmikrofon oder den Beltpack-Sender in der Höhe these Fensters auf und warten Sie, bis der ausgewählte Kanal auf dem Display des Receivers nicht mehr blinkt. Wenn die Synchronisierung abgeschlossen ist, leuchtet das Display des Receivers dauerhaft am ausgewählten Kanal (Frequenz) auf.

5 DISPLAY

Anzeige der aktiven Kanal-Nummer.

6 NACH OBEN ZEIGENDER PFEIL

Durch Drücken these Buttons kann man die Kanäle in aufsteigender Reihenfolge von 01 bis 16 auswahlen.

7 NACH UNTEN ZEIGENDER PFEIL

Durch Drücken these Buttons kann man die Kanäle in absteigender Reihenfolge von 16 bis 01 ausgehalten.

8 ANTENNE A

These LED-Anzeige leuchtet automatisch auf, wenn das Gerät von Antenne A ein besseres Signal empfangt.

9 ANTENNE B

These LED-Anzeige leuchtet automatisch auf, wenn das Gerät von Antenne B ein besseres Signal empfangt.

10 LAUTSTARKE

Drehknopf zur Einstellung der Ausgangslautstärke.

11 ANTENNEN

Um optimalen Signalempfang zu gewährleisten, wird empfohlen, die Antennen vertical auszurichten.

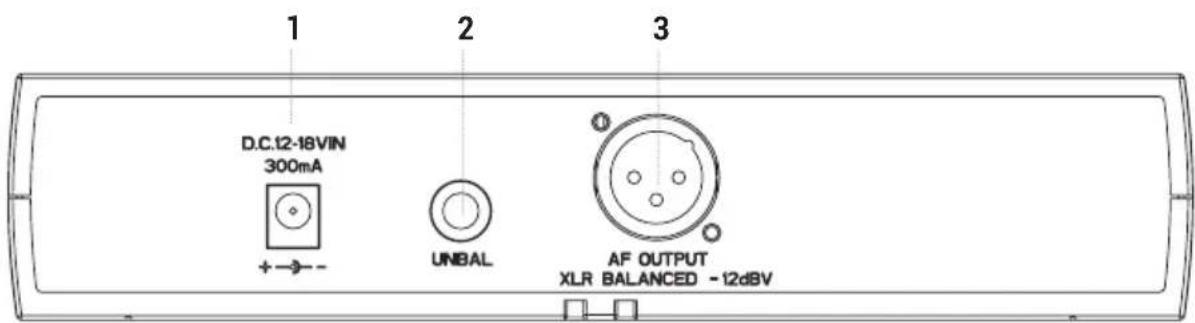

RÜCKSEITE DES GERÄTES

An dieser Eingang ausschließlich das im Lieferumfang inbegriffene Stromversorgungskabel anschlossen.

2 UNBAL

Asymmetrischer Audioausgang mit 6,35 mm (1/4")-Klinkenstecker. Verbinden Sie diesen Ausgang mit einem asymmetrischen Engang Ihres Mixers.

3 AF-OUTPUT

Symmetrischer Audioausgang mit XLR-M-Stecker. Verbinden Sie diesen Ausgang mit einem asymmetrischen Eingang Ihres Mixers.

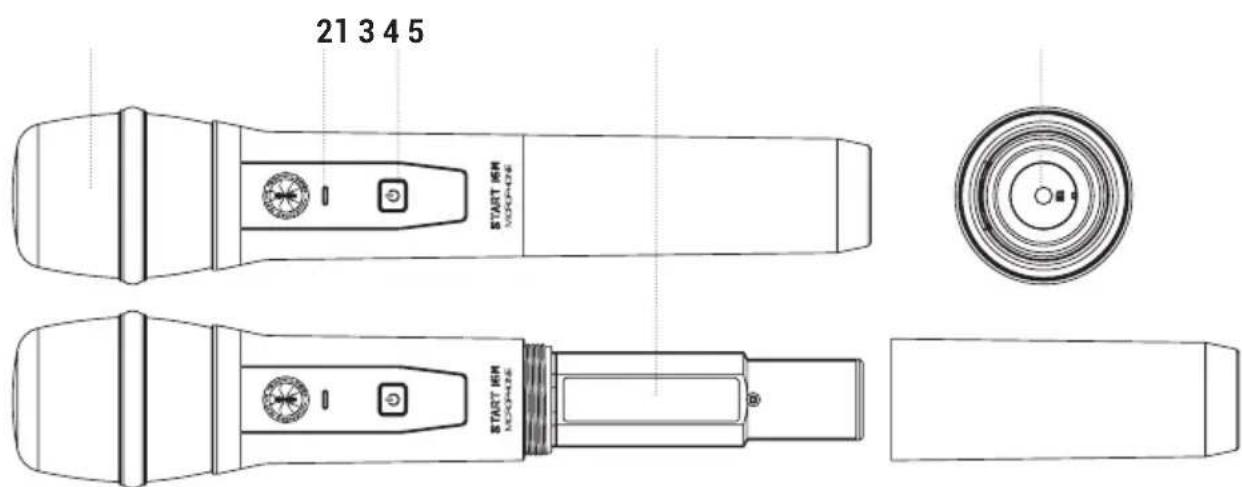

2.2 | HANDMIKROFON - START 16M

1 MIKROFONGRILL

Schützt das Mikrofon vor unbeabsichtigten Schlägen und/oder Herunterfallen und dampf Lippengeräusche.

2 POWER ON- UND BATTERIESTANDS-ANZEIGE

GRUN: Sender eingeschaltet (ON), Batterien geladen.

ROT: Batterien sofort ersetzen.

HINWEIS: die Haltbarkeit der Batterien beträgt ca. 8 Stunden, kann aber je nach Art der Nutzung des Senders schwanken.

3 ON/OFF-SCHALTER

Diesen Knopf 3 Sekunden lang gedrückt halten, um das Mikrofon ein- bzw. auszuschalten.

4 BATTERIEFACH

Öffnen des Batteriefachs durch Aufschrauben des Deckels gegen den Uhrzeigersinn; Wiederverschreiben im Uhrzeigersinn. Bei längerem Nichtgebrauch empfehlts es sich, die Batterien aus dem Sender zu entnahmen.

5 IR-FENSTER IR

Zur Synchronisierung des Kanals (Frequenz) mit dem Receiver. Stellen Sie nach dem Drücken der ASC-Taste den Fuß des Mikrofons in der Höhe des IR-Fensters auf dem START 16R auf und warten Sie, bis der ausgewählte Kanal auf dem Display des Receivers nicht mehr blinkt. Wenn die Synchronisierung abgeschlossen ist, leuchtet das Display des Receivers dauerhaft am ausgewählten Kanal (Frequenz) auf.

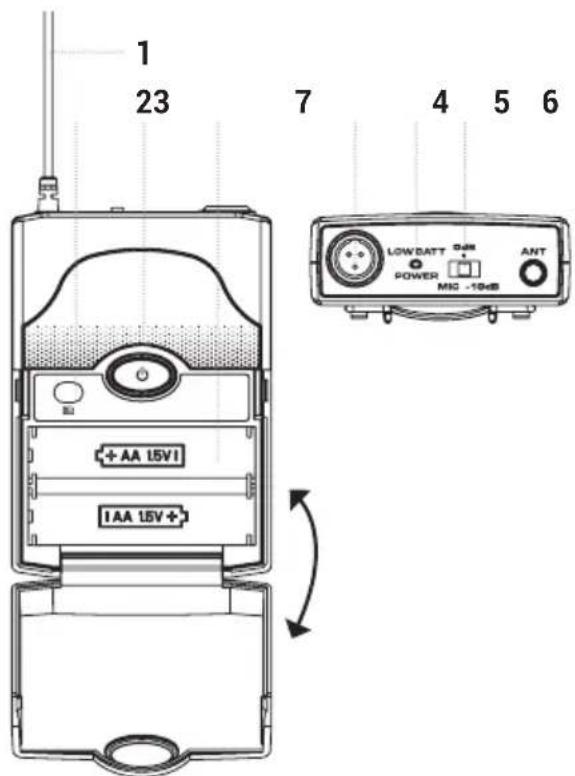

2.3 BELTPACK-SENDER-START16

1 ANTENNE

Zur Signalübertragung.

2 ON/OFF-SCHALTER

Diesen Knopf 3 Sekunden lang gedrückthalten, umden Beltpack-Sender ein- bzw. auszuschalten.

3 IR-FENSTER

Zur Synchronisierung des Kanals (Frequenz) mit dem Receiver. Stellen Sie nach dem Drucken der ASC-Taste den Beltpack-Sender in der Nähe des IR-Fensters auf dem START 16R-Receiver auf und warten Sie, bis der ausgewählte Kanal

auf dem Display des Receivers nicht mehr aufleucht. Wenn die Synchronisierung abgeschlossen ist, leuchtet das Display des Receivers dauerhaft am ausgewählten Kanal (Frequenz) auf.

4 MINI-XLR-M-EINGANG

An diesen Eingang wird das mitgelieferte Headset PH-90 angeschlossen oder das Signal anderer Schallquellen.

5 POWER ON- UND BATTERIESTANDS-ANZEIGE

GRUN: Sender eingeschaltet (ON), Batterien geladen.

ROT: Batterien sofort ersetzen.

6 GAIN-WAHLSCHALTER

Folgende drei Gain-Einstellungen sind möglich:

Mic: für das mitgelieferte Headset-Mikrofon und andere Mikrofone

10 dB: für Instrumente mit niedrigem Ausgangspiegel

-10dB: für Instrumente mit hohem Ausgangspiegel

7 BATTERIEFACH

Zum Ersetzen der Batterien drücken Sie leicht auf die beiden Seiten des Deckels und haben Sieihn nach vorne an. Leere Batterien entnehmer, zwei neue (Polung siehe Zeichnung) einsetzen und Deckel wieder aufsetzen. Bei längerem Nichtgebrauch empfehl't es sich, die Batterien aus dem Sender zu entnehmer.

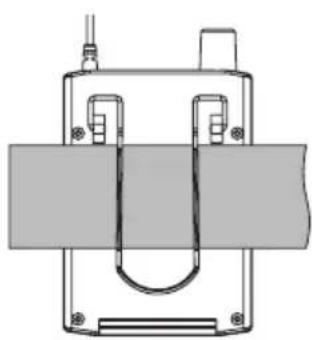

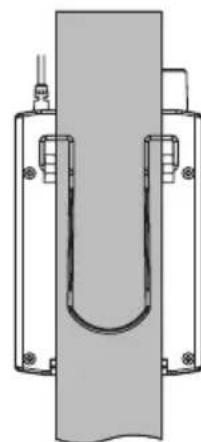

BEFESTIGUNG DES BELTPACK-SENDERS:

Sender am Gurtel oder Gitarrengurt einhängen. Um höhere Stabilität zugewährleisten, sollte der Sender wie gezeigt befestigt werden, d.h. so, dass er eng am Clip sitzt.

3 | TIPPS ZUR OPTIMALEN NUTZUNG DES SYSTEMS

• Dann den Sender so Richtung Receiver ausrichten, dass „direkter Sichtkontakt" zwischen den Geräten besteht, d.h. sich kein Hindernis zwischen beiden befindet.

• Den Receiver nicht in der Höhe von Gegenständen/Flächen aus Metal oder Digitalgeräten (CD-Playern, Computern, etc.) aufstellen.

• Den Aufstellort des Receivers so wahlen, dass er sich nicht in der Nähereiner Wand und mindestens 1 Meter über dem Boden befindet.
• Mobiltelefone, Zweiwege-Funksysteme oder ähnliche Geräte können die Funkverbindung zwischen Sender und Receiver beeinträchtigen und sollenten davon in Höhe des Sendesystems nicht verwendet werden.

4 | TROUBLESHOOTING

PROBLEM LEDs LösUNG
Keine oder zu leise Klang-wiedergabe.	On/off- ANZEIGEDes Senders aus.	Prüfen, ob das Gerät korrekt ange-schlossen ist.
LED Power leuchtet nicht.		Prüfen, ob die Stromversorgungkorrekt an den Receiver angeschlos-sen ist.
RF-LED des Receiversleuchtet.		Lautstärke erhöhen. Sender-Gain-Wert erhöhen.Verbindungen zwischen Receiverund Verträker bzw. Mixer prüfen.
RF-LED des Receiversleuchtet.Sender-LED leuchtet.		Receiver nicht in der Nävehon Metallgegenständenaufstellen. Überprüfen, ob derÜbertragungsraum ("Sichtkontakt")zwischen Sender und Receiverfrei ist. Sender;naher an Receiverbringen. Sicherstellen, dass Senderund Receiver auf thisbe Frequenzeingestellt sind.
Rote Batteriestatus-LED. Batterien ersetzen.
UnerwänschteVerzerrungen oderInterferenzen.	RF-LED desReceivers leuchtet.	Mögliche Interferenzquellen(z.B. CD-Player, Computer, digitaleSenderquellen etc.) entfernen.
Zunehmend verzerrteWiedergabe.	Rote Batteriestatus-LED.	Batterien ersetzen.
EindeutigeIntensitätsunterschiedeje nachdem, ob dieVerbindung derselbenQuelle über Kabel erfolgtoder andere Gitarren bzw.Mikrofone angeschlossensind.		Sender-Gain-Wert und Receiver-Lautstärke korrekt einstellen.

5 TECHNISCHE DATEN

RECEIVER - START 16R
Typ Diversity
Modulation FM
Verfügbare Frequenzbereiche 823-832MHz (B6) / 863-865MHz (B7)
Kanäle 16
Antennen	2, in verschiedene den Richtungen ausrichtbar und mit dem Front-Panel verbunden
Frequenzgang 60 Hz - 15.000 Hz (±3 dB)
Übertragungsoptimierung Pilotton
THD-Wert < 1 %
Audio-Ausgänge Symmetrisch: XLR; asymmetrisch: 6,35 mm Klinke
Symmetrischer Ausgangspiegel + 10 dBu
Kontrolleigen Power, Channel up, Channel down, ASC, Lautstärke
Anzeigen Kanalnummer, A/B-Antenne, Levelanzeige mit 5 LEDs
Abmessungen (L x H x T) 212 x 44 x 115 mm
Gewicht 400 g

HANDMIKROFON - START 16M
Modulation FM
Verfügbare Frequenzbereiche 823-832MHz (B6) / 863-865MHz (B7)
Kanäle 16
Typ Dynamisch
Richtcharakteristik (Polarität)	Cardioid
Frequenzgang 60 Hz - 15.000 Hz (±3 dB)
Ausgangsleistung	5.19mW
Kontrollanzeigen ON/OFF
Anzeigen Batteriestatus
Stromversorgung	2 1,5-Volt-Batterien vom Typ AA
Haltbarkeit	>10 h (bei Alkalibatterien)
Länge	254 mm
Max. Durchmesser	52,5 mm
Gewicht 250 g

BELTPACK-SENDER - START 16B

Modulation FM

Verfügbare Frequenzbereiche 823-832MHz (B6) / 863-865MHz (B7)

Kanäle 16

Eingang Mini-XLR mit Anschluss für Headset PH-90

Frequenzgang 60 Hz - 15.000 Hz (± 3 dB)

Ausgangsleistung 5.19mW

Kontrollanzeigen Gain-Wert (3 Levels), ON / STANDBY / OFF

Anzeigen Batteriestatus

Stromversorgung 2 1,5-Volt-Batterien vom Typ AA

Haltbarkeit > 10 h (bei Alkalibatterien)

Abmessungen (L x H x T) 64 x 90 x 23 mm

Gewicht 80 g
