Type de produit	Système de navigation GPS
Marque	Kenwood
Modèle	DNX8032BT
Dimensions (L x H x P)	178 x 50 x 160 mm (estimation)
Poids	Environ 1,5 kg (estimation)
Alimentation	12 V CC, masse négative
Consommation électrique	3 A max (estimation)
Type d'écran	Écran tactile LCD couleur 7 pouces (estimation)
Fonctions principales	Navigation GPS, Bluetooth mains-libres, lecteur multimédia (CD/DVD/USB), entrées/sorties audio/vidéo
Antenne GPS	Intérieure, montage horizontal, distance minimale de 30 cm des antennes de communication
Microphone	Intégré, orientable vers le conducteur
Bluetooth	Oui, pour appels mains-libres et streaming audio
Température de fonctionnement	-10°C à +60°C (estimation)
Nettoyage	Chiffon doux et sec ; éviter solvants, alcool ou produits abrasifs
Sécurité	Fusible de protection, arrêt en cas de court-circuit (affichage « PROTECT »)
Réparabilité	Pièces détachées disponibles auprès du service après-vente Kenwood

FOIRE AUX QUESTIONS - DNX8032BT KENWOOD

Combien de temps faut-il pour que le GPS acquière les signaux satellites pour la première fois ?

La première acquisition peut durer plusieurs minutes. Assurez-vous que le véhicule se trouve à l'extérieur, dans un espace dégagé, loin des grands immeubles et des arbres. Une fois les signaux acquis, le système les retrouvera plus rapidement par la suite.

Que dois-je faire si l'écran affiche 'PROTECT' ?

Cela indique un court-circuit ou un contact du câble d'enceinte avec le châssis. Vérifiez les câbles d'enceintes et isolez les fils non connectés avec du ruban adhésif vinyle.

Où installer l'antenne GPS ?

L'antenne GPS doit être installée à l'intérieur du véhicule, aussi horizontalement que possible, sur le tableau de bord ou une surface plane. Éloignez-la d'au moins 30 cm de tout téléphone portable ou antenne de transmission. Évitez de la peindre.

Comment installer le microphone mains-libres ?

Nettoyez la surface d'installation, retirez la graisse et les saletés. Fixez le microphone à l'aide de l'adhésif double-face et orientez-le vers le conducteur. Éloignez-le du téléphone portable pour éviter les interférences.

Puis-je utiliser des vis non fournies pour l'installation ?

Non, utilisez uniquement les vis fournies. Des vis inadaptées risquent d'endommager l'appareil.

Que faire si le fusible saute ?

Vérifiez d'abord que les fils ne se touchent pas et ne provoquent pas de court-circuit. Remplacez ensuite le fusible grillé par un neuf de même capacité.

Puis-je connecter seulement deux enceintes ?

Oui, connectez-les soit aux deux bornes de sortie avant, soit aux deux bornes arrière. Ne mélangez pas l'avant et l'arrière.

Comment éviter une décharge de la batterie ?

Si votre voiture n'a pas de position ACC, connectez le fil d'allumage à une source qui s'active avec la clé de contact. Ne le branchez pas sur une source constante comme la batterie.

L'antenne Bluetooth peut-elle être obstruée par des objets métalliques ?

Oui, la qualité de réception peut chuter si des objets métalliques se trouvent près de l'antenne Bluetooth. Installez l'antenne dans un endroit dégagé.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la surface.

MODE D'EMPLOI DNX8032BT KENWOOD

1. Afin d'empêcher un court circuit, retirez la clé du contact et déconnectez la batterie (

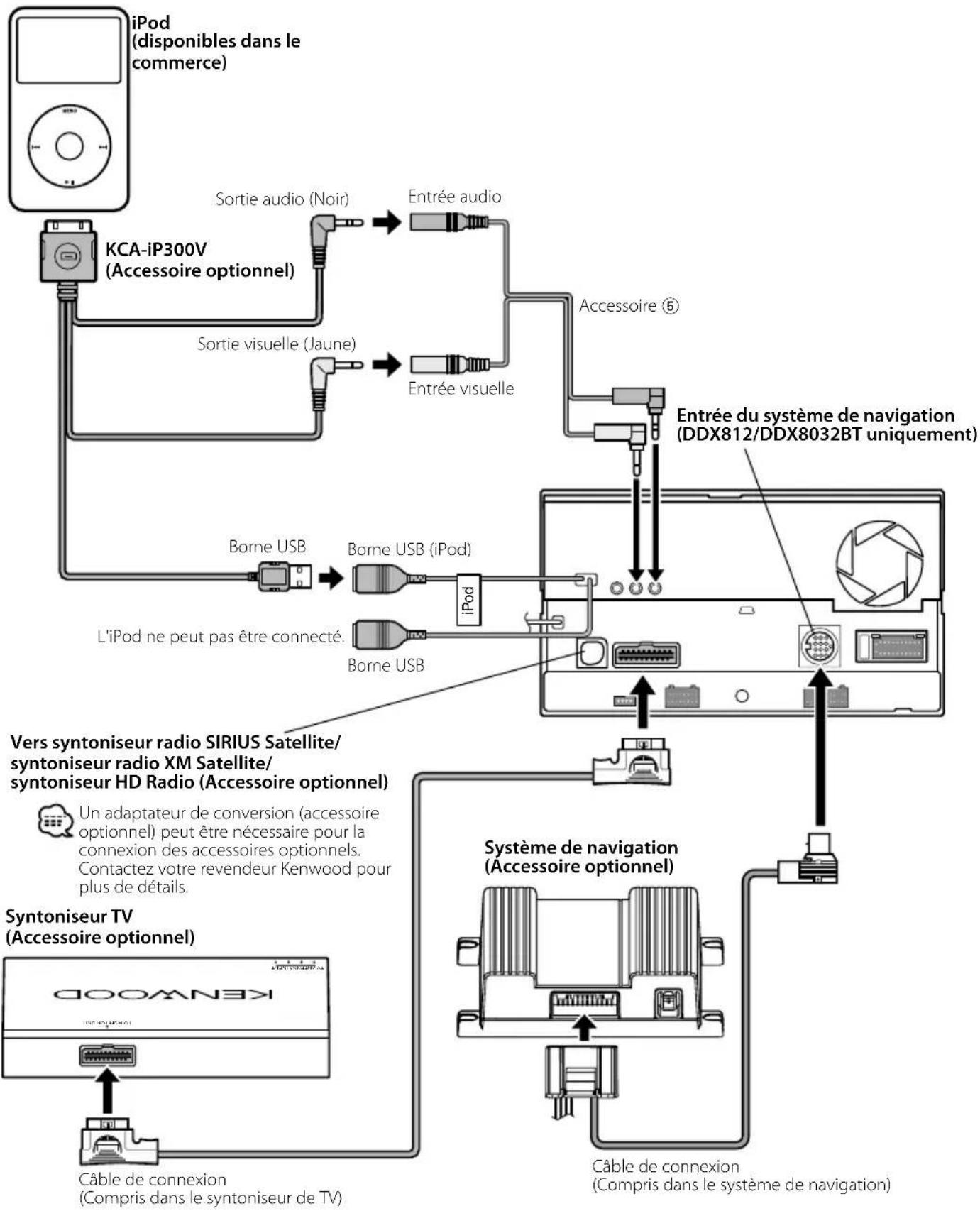

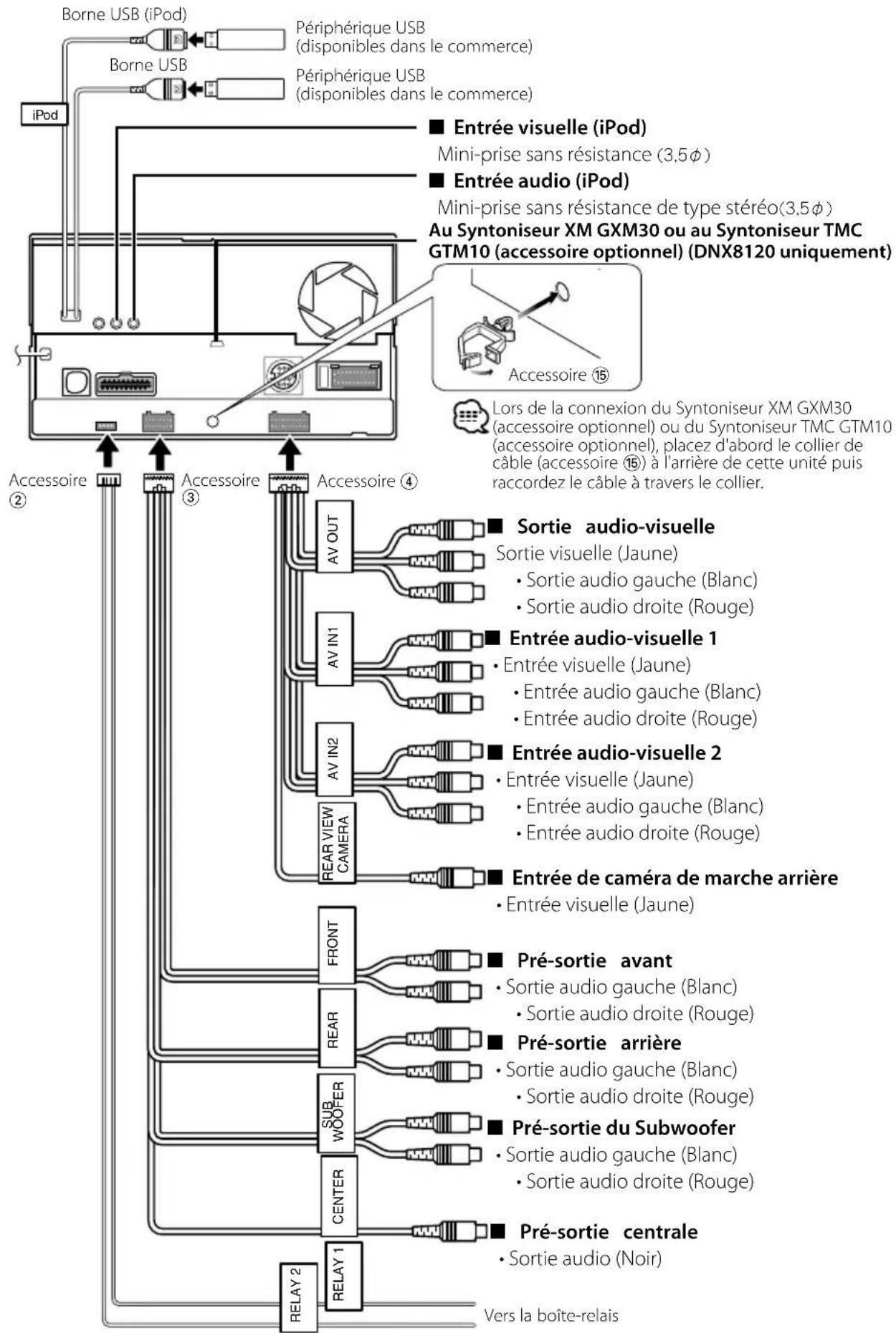

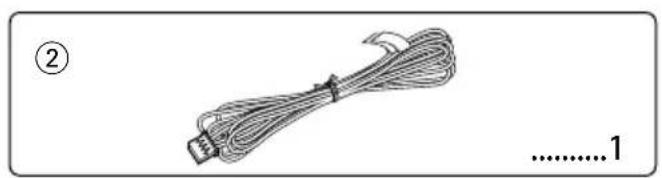

2. Effectuez correctement les connexions d'entrée et sortie de chaque apparéil.

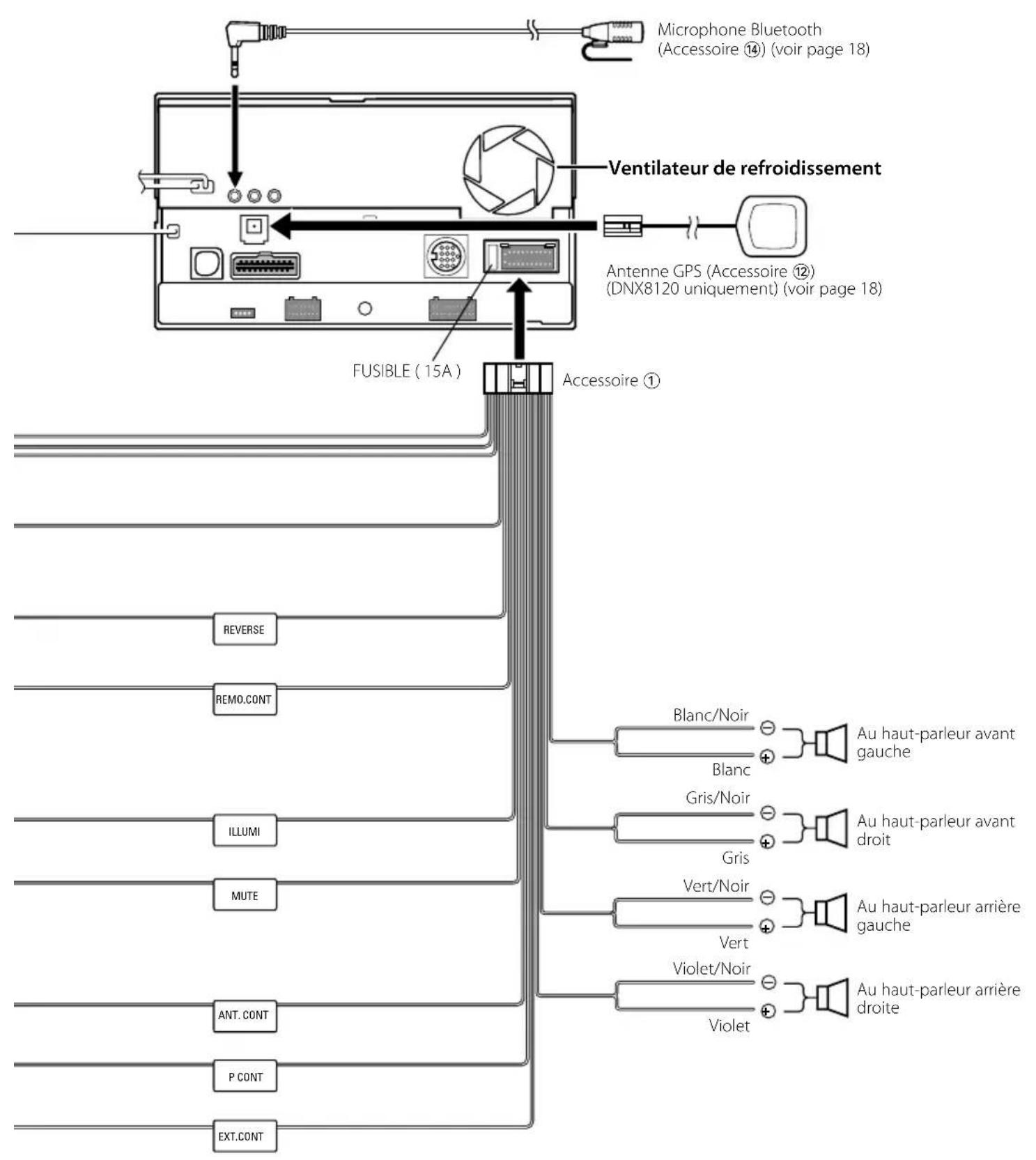

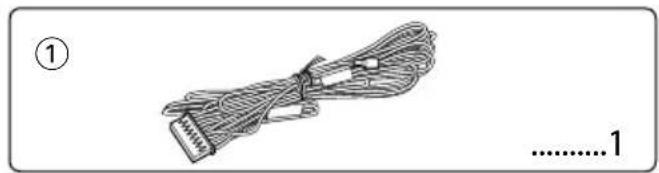

3. Connectez les câbles de haut-parleur du faisceau de câbles.

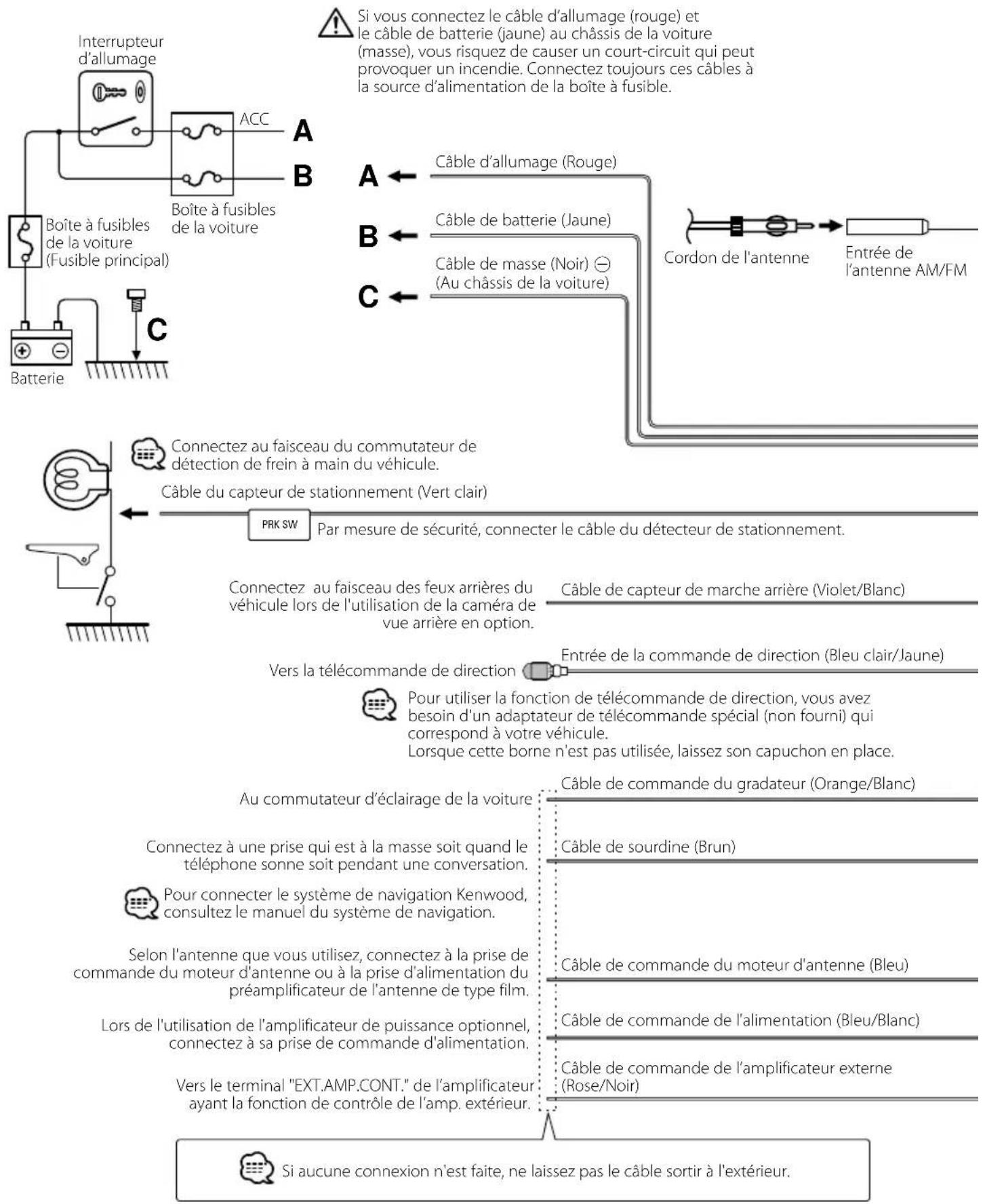

4. Connectez les fils du cablage de distribution électrique dans l'ordre suivant: masse, batterie, contact.
5. Connectez le connecteur du cablage de distribution électrique à l'appareil.
6. Installez l'appareil dans votre voiture.
7. Reconnectez la batterie
8. Appuyez sur la touche de réinitialisation.

ATTENTION

• Si vous connectez le cable d'allumage (rouge) et le cable de batterie (jaune) au chassis de la voiture (masse), vous risquez de causeur un court-circuit qui peut provoquer un incendie. Connectez toujours ces cables à la source d'alimentation de la boite à fuseible.
• Ne déconnectez pas le fusible du fil d'allumage (rouge) et du fil de batterie (jaune). L'alimentation électrique doit être connectée au fils par le biais du fusible.

Acquisition des signaux GPS

La première fois que vous mettez le DNX8120 en marche, il faut attendre que le système puisse acquerir des signaux satellite pour la première fois. Cette procedure peut durer plusieurs minutes. Veillez a ce que le vehicule se trouve à l'extérieur dans un espace ouvert et loin de grands immeubles et d'arbres pour que l'acquisition s'effectue plus rapidement. Une fois les signaux satellites acquis pour la première fois, le système trouvera ces signaux plus rapidement par la suite.

• Le montage et le cablage de cette unité requiert un savoir faire et de l'expérience. Dans l'intérêt de la sécurité, veuillez laisser le travail de montage et de cablage aux professionnels.
  Assurez-vous demettre l'appareil à la masse sur une alimentation négative de 12V CC.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Evitez aussi les endroits trop poussièreux et où l'appareil risque d'être éclaboussé.
• N'utilisez pas vos propres vis. Utilisez uniquement les vis fournies. Si vous utilisez les mauvaises vis, vous risquez d'endommager l'appareil.

• Si l'alimentation n'est pas activée ("PROTECT" est affché), il peut que le cable d'enceinte presente un court-circuit ou touche le chassis du vehicule et que la fonction de protection ait ete activee. Il convient par consequent de vérifier le cable d'enceintes.

• Si l'allumage de votre voiture ne dispose pas d'une position ACC, connectez les cables d'allumage à une source d'alimentation pouvant être activée et inactivée avec la clé de contact. Si vous connectez le fil de contact à une source d'alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mournir.

• Si la console a un couvercle, assurez-vous d'installer l'unité de manière à ce que la façade ne touche pas le couvercle lors de l'ouverture et de la fermeture.
• Si le fusible saute, assurez-vous d'abord que les fils ne se touchent pas et n'entrainent pas de court-circuit, puis remplacez le fusible grillé par un fusible neuf de même capacité.
• Isolez les cables non-connectés avec un ruban adhésiéf en vinyle ou autre matériel similaire. Afin d'emploicher tout court-circuit, ne retirez pas les capuchons générés aux extrémités des fils ou des bornes non connectés.
• Connectez les fils d'enceinte correctement aux bornes correspondantes. L'appareil peut etre endommagé ou ne pas fonctionner si vous partagez les fils ou si vous les mettez à la masse sur une partie métallique de la voiture.
• Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrêté (ne mélangez pas l'avant et l'arrêté). Par exemple, si vous connectez le connecteur ④ de l'enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur ⑦ à une borne de sortie arrêté.
• Àprous avoir installé l'appareil, vérifie si les yeux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnement correctement.
  Montez l'unité de façon à ce que l'angle de montage soit de 30^ ou moins.
• Cette unité possède un ventilateur de refroidissement (page 15) pour faire baisser la température interne. Ne pas monter cette unité à un endroit où le ventilateur serait obtrué. Toutte obstruction de ces ouvertures empêcherais le refroidissement de la température interne et provoquerait une panne.
• N'appuyez pas frot sur la surface du tableau lors de l'installation de l'appareil dans le vehicule. Vous risqueriez d'entraîner l' apparition d'égratignures, des dommages ou un dysfonctionnement.
• La qualité de réception peut chuter si des objets métalliques se trouvent pres de l'antenne Bluetooth.

Antenne Bluetooth

Installation de l'antenne GPS (DNX8120 uniquement)

L'antenne GPS s'installe à l'intérieur du vehicule. Elle doit être installée aussi horizontally que possible pour faciliter la réception des signaux satellite GPS.

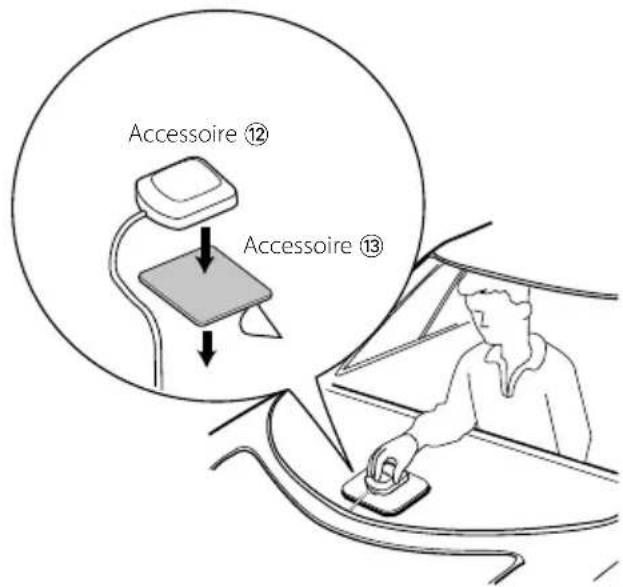

Pour monter l'antenne GPS à l'intérieur du vehicule:

1. Nettoyez le tableau de bord ou autre surface.
2. Decoller la protection qui recouvre l'adhesif en bas de la plaque de métal (accessoire 13).
3. Appuyez fermement sur la plaque de métal (accessoire 13) en l'appliquant sur le tableau de bord ou autre surface de montage. Vous pouvez courber la plaque de métal (accessoire 13) pour l'adapter à une surface concave, si nécessaire.

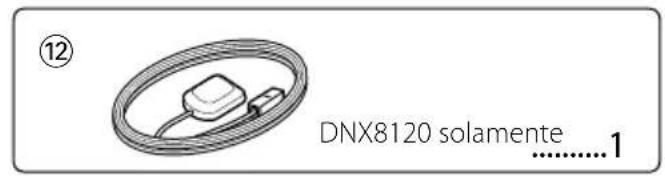

4. Placez l'antenne GPS (Accessoire 12) au dessus de la plaque de métal (Accessoire 13).

A

• Selon le type de vehicule, la reception des signaux GPS peut ne pas etre possible lorsqu'installe a l'intérieur.
  L'antenne GPS doit être installée à un endroit éloigné d'au moins 30 cm (12 pouces) de tout téléphone portable ou autre antenné de transmission. Les signaux du satellite GPS pourrait être affectés par ces types de communication.
• Le fait de recouvrir l'antenne GPS d'une couche de peinture (metallisée) peut nuir à sa performance.

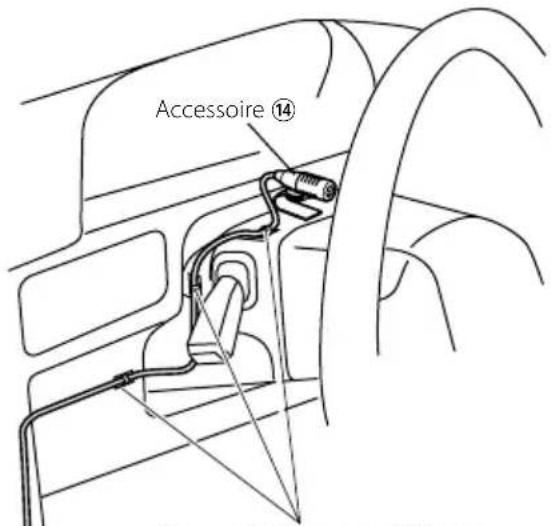

Installation du microphone

1. Verifiez de l'emplacement de l'installation du microphone (accessoire 14).
2. Retirez laGRAisse et autres saletés de la surface d'installation.
3. Installez le microphone.
4. Reliez le cable du microphone au boitier mains libres en le fixant en plusieurs points à l'aide d'adhesifs ou autres.

Fixez un cable avec un élément adhésiéf courant.

Detachez la pellicule papier du ruban adhesif double-face pour fixer à l'endetroit indiqué ci-dessus.

Ajustez l'orientation du microphone vers le chauffeur.

Installez le microphone le plus loin possible du téléphone portable.

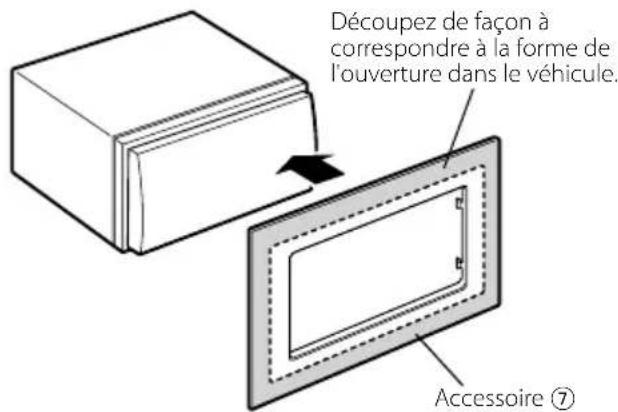

Pour General Motors

1. Decoupez l'accessoire ⑦ de sorte à obtaining la forme de l'ouverture de la console centrale.
2. Attachez l'accessoire ⑦ à l'unité.

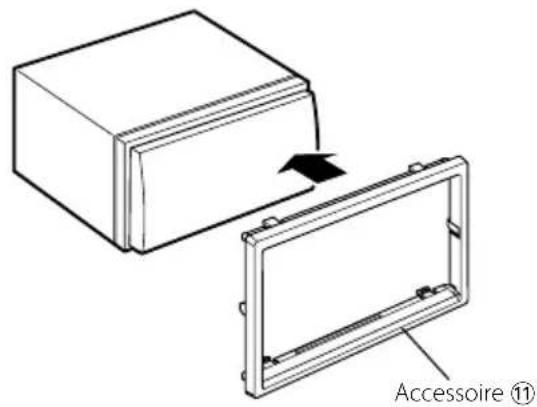

Pour Volkswagen

1. Attachez l'accessoire ⑪ à l'unité.

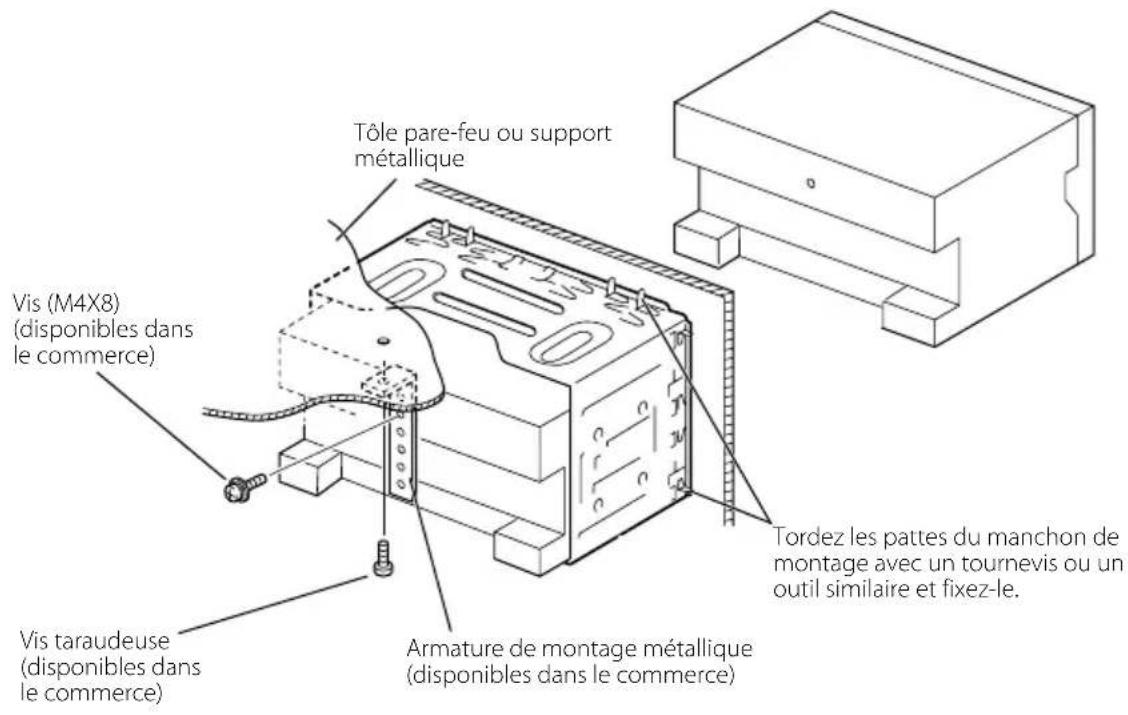

Pour Toyota/Scion

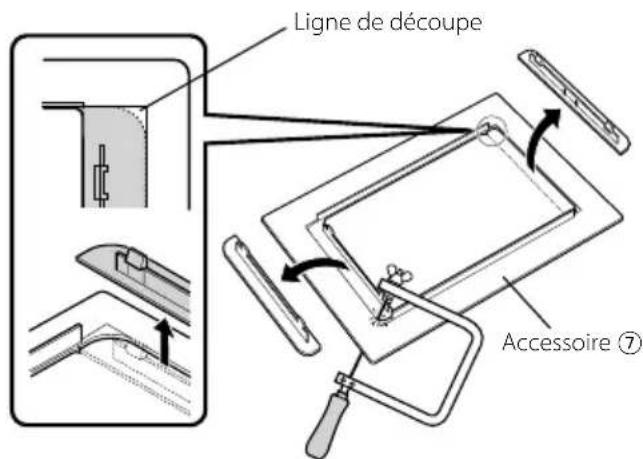

1. Découpez l'accessoire ⑦ comme sur l'illustration.

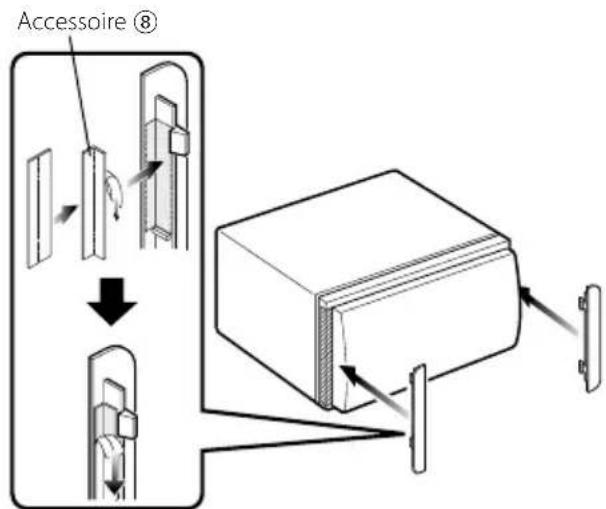

1. Pliez le ruban adhésif sur deux faces (accessoire ⑧) le long de la fente et attachez-le à l'accessoire découpe ⑦ contre la nervure centrale comme illustré. Utilisez deux morceaux de l'accessoire ⑧ pour 1 accessoire découpe ⑦.
2. Attachez l'accessoire découvert ⑦ à l'unité.

Assurez-vous que l'appareil est solidement installé à sa place. Si l'appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter).

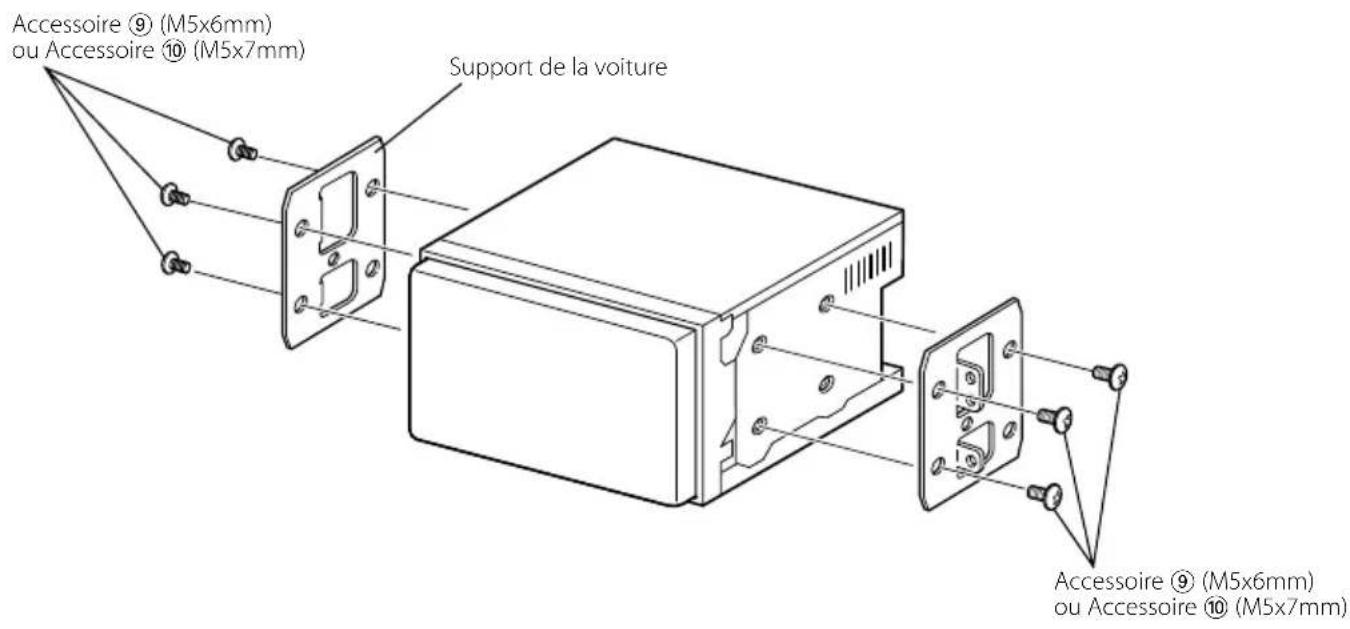

Installation sur une voiture de marque Toyota, Nissan ou Mitsubishi en utilisant les supports

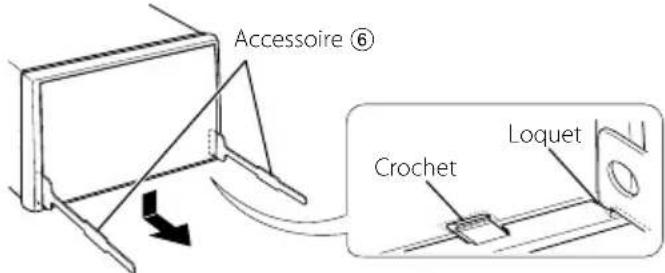

Pour enlever le cadre en caoutchouc dur (écusson)

1. Engagez les loquets de l'outil de demontage 6 et enlever les deux crochets situés sur le niveau inférieur. Baissez le cadre et tirez-le vers l'avant comme montré sur l'illustration.

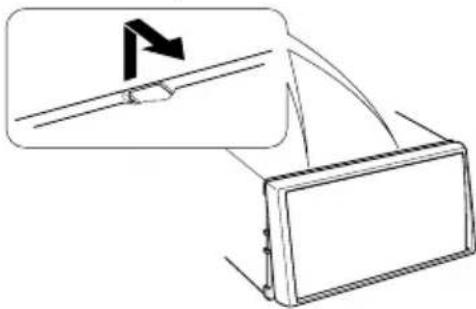

• Le cadre peut être enlevé de la partie supérieure en procédant de la même manière.

• Quand la partie inférieure est retiree, retirez les deux crochets superfieurs.

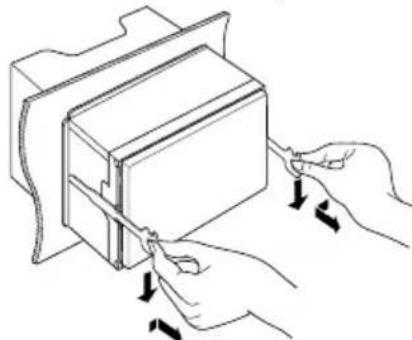

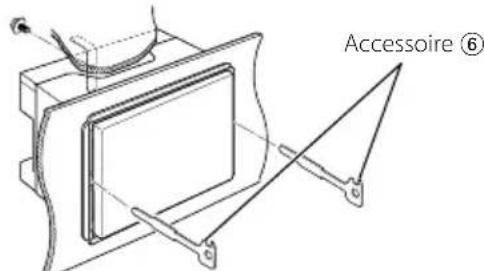

Pour enlever l'unité

1. Retirez le cadre en ébonite en suivant la procédure de démontage de la section .
2. Retirez la vis à tête hexagonale avec la rondelle intégrale (M4 × 8) sur le panneau arrêté.
3. Insérez les deux outils de démontage (6) profondement dans les fentes de chaque côte comme indiqué.

1. Baissez les outils de démontage vers le bas et tirez l'appareil à moins en faisant pression vers l'intérieur.

• Veiliez à ne pas vous blesser avec les loquets de l'outil de démontage.
• Sortez l'appareil entierement avec les mains, en faisant attention de ne pas le faire tomber.
