MODE D'EMPLOI M18 RCF
REMARQUE: Cet appareil a fait l'objet de tests et a été déclaré conforme aux normes des appareils numériques de classe A, conformément à la partie 15 de la réglementation FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Ce matériel génère, utilise et peut émettre de l'énergie sous forme de fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut générer des interférences néfastes pour les communications radio. Il est cependant impossible de garantir qu'il n'y aura pas d'interférences au sein d'une installation particulière. Si ce matériel interfère avec la réception radio ou télévisuelle, ce qui peut être déterminé en mettant le matériel sous puis hors tension, l'utilisateur est invité à tenter de supprimer ces interférences.
- Lisez très attentivement tous les avertissements car ils fournissent des informations importantes, tout spécifique en matière de sécurité. Conservez ces instructions en lieu sûr.
AVERTISSEMENT: n'exposez jamais ce produit à la pluie ni à l'humidité pour éviter tout risque d'incendie et d'électrocution.
2. Alimentation secteur
a. La tension secteur est suffisamment élevée pour entraîner une électrocution. Installez et connectez l'appareil avant de le brancher. b. Avant d'allumer l'appareil, vérifiez que toutes les connexions ont été effectuées correctement. c. Les parties métalliques du produit sont reliées à la terre par l'intermédiaire du cordon secteur. L'appareil est un système de CLASSE I qui doit être branché à une prise électrique mise à la terre. d. Protégez le cordon secteur contre d'éventuels dommages. Vérifiez qu'il est disposé de sorte qu'il ne puisse pas être piétiné ni écrasé par des objets. e. N'ouvre jamais le produit afin de prévenir tout risque d'électrocution : aucun composant à l'intérieur n'est destiné à l'utilisateur.
- Vérifie qu'aucun objet ou liquide ne peut pénétrer à l'intérieur de l'appareil pour éviter tout risque de court-circuit.
N'exposez pas l'appareil à des gouttes ou des éclaboussures. Ne posez aucun récipient contenant du liquide sur l'appareil - un vase ou des verres par exemple. Ne placez aucun objet enflammé sur l'appareil - par exemple des bougies allumées.
- Ne tentez jamais d'opération, de modification ou de réparation si elle n'est pas expressément décrite dans ce manuel.
Contactez le centre de SAV ou du personnel qualifié agréé dans chacun des cas suivants :
L'appareil ne fonctionne pas (ou ne fonctionne pas normalement).
Le cordon secteur est endommagé.
Des objets ou des liquides se sont introduits dans l'appareil.
L'appareil a subi un choc violent.
- Débranchez l'appareil si vous ne comptez pas l'utiliser pendant une longue période.
- Éteignez immédiatement l'appareil et débranchez-le si vous remarquez qu'une odeur bizarre ou de la fumée s'en dégage.
- Connectez l'appareil uniquement à des équipements et accessoires fournis à cet effet. Vérifiez toujours que la surface sur laquelle est placé le produit est stable et adaptée.
- Supports et chariots : Utilisez uniquement les accessoires recommandés par le fabricant.
- Surdité : L'exposition à des niveaux de pression acoustique élevés peut entraîner des dommages auditifs permanents. Le niveau de pression acoustique qui engendre des troubles auditifs varie en fonction des individus et dépend de la durée d'exposition. Utilisez des dispositifs de protection adaptés pour éviter de vous exposer à des niveaux de pression acoustique dangereux. Portez des bouchons d'oreille ou un casque antibruit quand vous utilisez un transducteur produit à un volume sonore élevé.
- Jeter correctement ce produit. Ce symbole indique que ce produit ne doit pas être jeté avec les ordures ménagères conformément à la directive WEEE (2012/19/EU) et à la loi nationale de votre pays. Ce produit doit être éliminé dans un centre de collecte agréé pour le recyclage des déchets électriques et électroniques.
L'élimination impropre de ce type de produit peut avoir un impact négatif sur l'environnement et la santé humaine en raison des substances potentiellement dangereuses généralement contenues dans les équipements électriques et électroniques. Votre participation au traitement approprié de ce produit contribuera à l'utilisation plus efficace des ressources naturelles. Pour savoir où apporter vos équipements en fin de vie afin de les recycler, contactez les services de votre commune ou le centre de collecte de déchets proche de chez vous.
NOTES importantes
Pour éviter l'apparition de bruit indésirable dans les câbles des signaux ligne, utilisez exclusivement des câbles blindés et évitez de les faire passer à proximité :
- des équipements qui produisent de puissants champs électromagnétiques
- des câbles secteur
- des lignes d'enceintes
Éloignez l'appareil des sources de chaleur et vérifiez que l'espace autour de lui est suffisamment ventilé.
Ne faites pas fonctionner ce produit en surcharge pendant longtemps.
Ne forcez jamais les commandes (touches, boutons, etc.).
N'utilisez pas de solvant, d'alcool, de benzène ou d'autre produit volatile pour nettoyer les parties extérieures de ce produit.
Avertissement à l'utilisateur
Avant de connecter et d'utiliser l'appareil, lisez attentivement ce manuel et conservez-le à portée de main pour pouvoir le consulter ultérieurement. Le manuel fait partie intégrante du produit et doit toujours l'accompagner, même en cas de revente de l'appareil, car il décrit l'installation et l'utilisation du produit et donne d'importantes consignes de sécurité. La société RCF décline toute responsabilité concernant l'installation et/ou l'utilisation incorrecte(s) de cet appareil.
Mention légale
La société RCF décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, photos et informations contenues ici. Spécifications techniques, appearance et informations complémentaires susceptibles d'être modifiées sans notification préalable. Toutes les marques mentionnées appartiennent à leurs propriétaires respectifs.
Concupour lesmusiciens
Ce manuel est destiné à fournir à l'utilisateur toutes les informations nécessaires à la première utilisation du mixeur numérique RCF M 18. Suivez attentivement ce manuel pour utiliser l'appareil correctement.
Visitez la page de support sur la section de la série M de notre site Web http://mixer.rcf.it pour télécharger le Manuel du Propriétaire complet.
1. Ce manuel
Lisez attentivement ce manuel avant de commencer à utiliser votre mixeur numérique RCF M 18.
2. Certificat de garantie
Lisez attentivement le certificat de garantie. Il permet d'étendre la période de garantie à 3 ans après vous être enregistré sur www.rcf.it/product-registration
3. Page d'arrêts
Lisez attentivement la page d'avertissements pour éviter tout risque de blessure et tout dommage au produit pendant son utilisation.
5. Cordon secteur
Chaque M 18 est fourni avec un cordon secteur répondant aux normes locales.
6. Antenne externe
Connectez l'antenne externe en plus de l'antenne interne pour une communication optimale en WiFi.
RCF m 18 digital MIXER

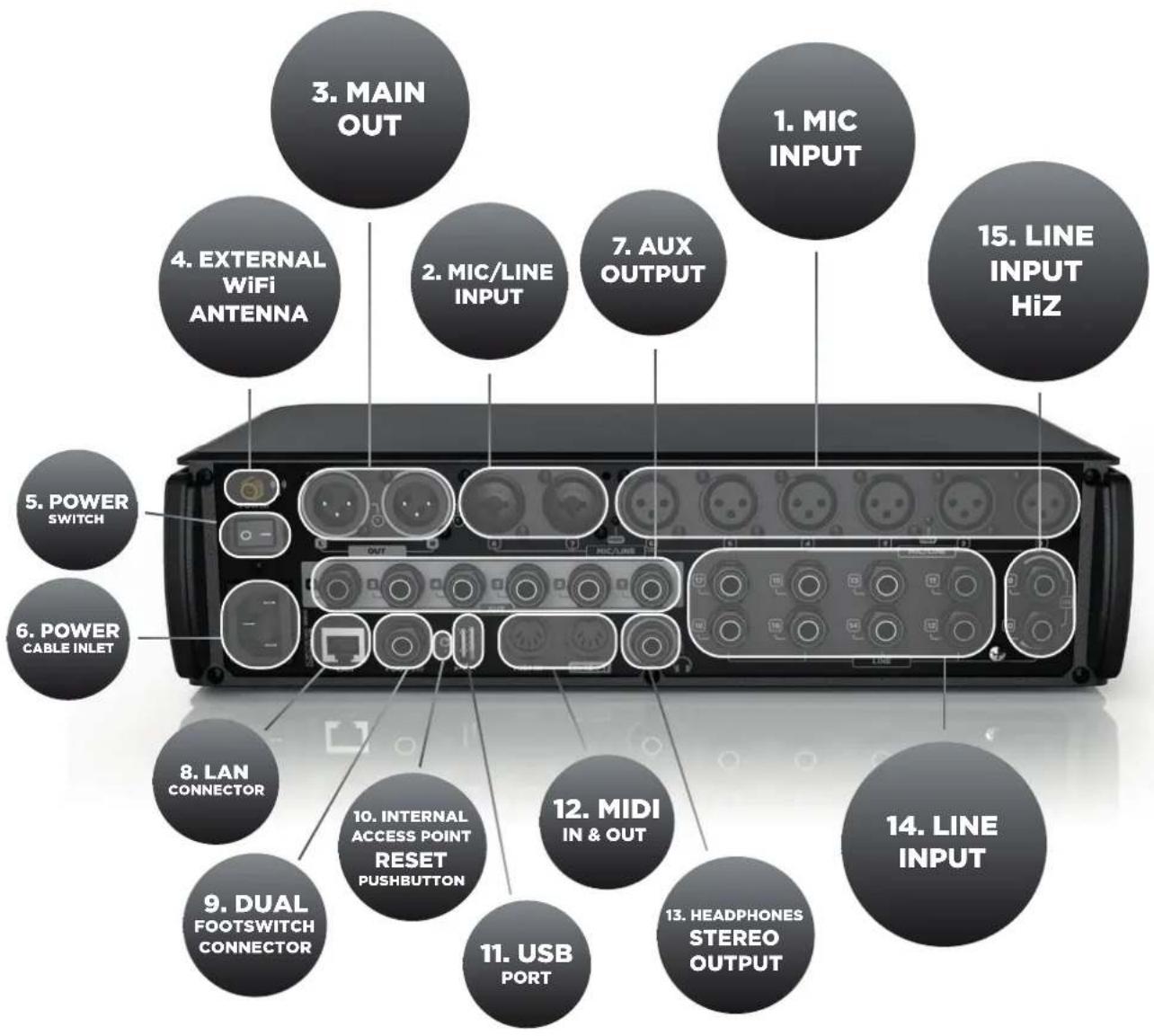

PANNEAU ARRIÈRE
1. Entrées micro MIC 1 à 6 sur XLR femelle
Reliez vos microphones à ces entrées avec 60 dB de gain et contrôle à distance. Une LED rouge indique l'état (ON/OFF) de l'alimentation fantôme pour les groupes d'entrées MIC 1 à 4 et 5 à 8. Pour exploiter au mieux les performances de vos micros, utilisez des câbles symétriques montés en XLR.
2. Entrées combo micro/ligne mic/line 7 et 8
Les entrées 7 et 8 fournissent une connexion sur XLR pour les micros et sur jack trois points pour les signaux ligne.
3. SORTIE principale MAIN OUT l&r
Reliez vos enceintes actives ou votre amplificateur à cette sortie symétrique +21 dBu. Les LED vertes indiquent la présence d'un signal dans les canaux MAIN MIX.
4. Connecteur de l'antenne wi-fi externe
Le M 18 possède une antenne interne et une antenne externe. Reliez l'antenne externe à ce connecteur pour que l'application MixRemote fonctionne de façon optimale.
5. Commutateur marche/arrêt
Allume et éteint your mixeur M 18.
6. Embase secteur.
Branchez ici le cordon secteur fourni.
7. Sorties aux 1 à 6 sur jacks symétriques
Reliez vos retours de scène ou processeurs d'effets externes à ces sorties symétriques +21 dBu.
8. Connecteur réseau LAN
On peut connecter ici un point d'accès externe pour les configurations de communication avancées. Ce port est aussi destiné aux applications futures.
9. Connecteur pour double commutateur au pied
Reliez ici un commutateur au pied simple ou double. Les fonctions de commutation assignées sont entièrement programmables.
10. Bouton poussoir de réinitialisation interne
Pendant le fonctionnement normal, appuyez sur ce bouton pour restaurer les réglages par défaut du point d'accès Wi-Fi interne et du port réseau LAN comme suit :
DHCP Client | non
Insérez ici une clé USB pour lire des fichiers audio de haute qualité. Lecture de fichiers WAV, AIFF et MP3.
12. Connecteurs MIDI
Connectez ici votre contrôleur MIDI. Consultez la page dédiée de MixRemote (SETTINGS > MIDI) pour voir les fonctions disponibles pour les ports MIDI.
13. Sortie casque stéréo
Connectez ici votre casque audio pour écouter le signal pré-fader (PFL), un signal de monitoring personnel ou le Main Mix.
14. Entrées ligne LINE 11 à 18
Connectez ici les sources de niveau ligne comme un clavier, un périphérique audio externe ou de petites consoles analogiques pour les sous-mixs. Le niveau d'entrée est réglable sur +4 dBu ou -10 dBV.
15. Entrées ligne LINE 9 et 10 avec fonction hiz commutable.
Reliez ces entrées à des sources de niveau ligne à +4 dBu ou -10 dBV, à des instruments passifs à haute impédance comme des guitares et des basses électriques ou à des instruments avec capteur piezo.
18 canaux d'entrée, 13 buses de mixage
En détaill:
8 entrées micro 10 entrées ligne dont 2 avec haute impédance commutable (HiZ) 6 départs auxiliaires 3 départs d’effets internes 16 points d’insertion 1 Main Mix stéréo 1 casque stéréo
Gate, compresseur, trois types d'égaliseur paramétrique 4 bandes (Standard, Vintage, Smooth) dans chaque canal d'entrée.
Égaliseur paramétrique 4 bandes Standard dans toutes les sorties auxiliaires AUX.
Processeur Master dans la sortie Main Mix avec Valve Warmer, Exciter, Maximizer.
Égaliseur graphique stéréo dans la sortie Main Mix.
Quatre sections de traitement multi-effet dans les canaux 5 à 10 avec overdrive, modulation, delay, simulation d'ampli et plus. Simulation d'ampli avec simulations d'amplis guitare et basse développées par Overloud.
Allumez votre MIXEUR numérique RCF M 18
Allumez le M 18 à l'aide du commutateur marche/arrêt (n°5 sur le schéma du panneau arrière). Sur la face avant, une lumière blanche juste sous le logo RCF confirme que le M 18 est allumé.

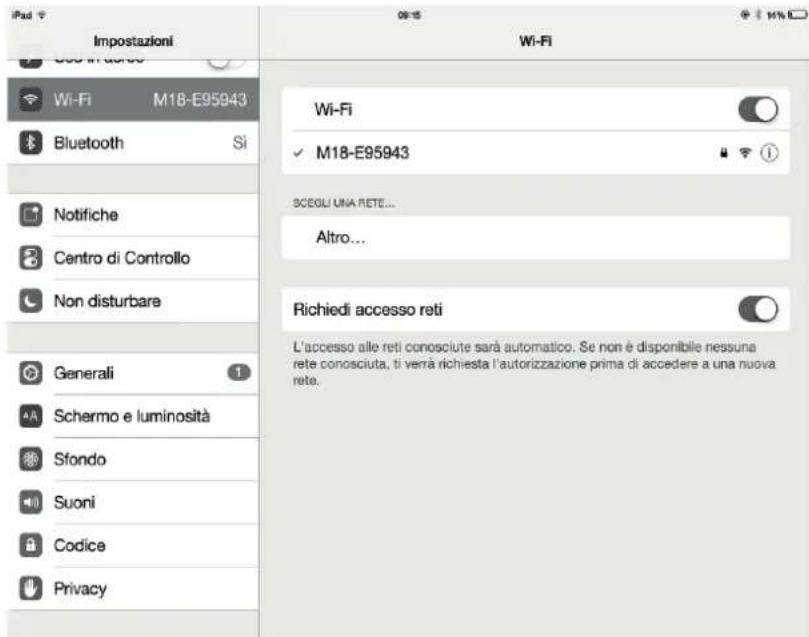

Première connexion de votre mixeur numérique m 18 à votre ipad
- Dans votre iPad, ouvrez la page Configuration > Wi-Fi
- Un réseau Wi-Fi avec SSID appelé M 18-xxxxxx apparaît dans la liste des réseaux disponibles (xxxxx est une chaîne alphanumérique relative à l'adresse MAC interne).
- Sélectionnez le réseau Wi-Fi du M 18.
- Par défaut, aucun mot de passe n'est nécessaire.
- Attendez que la connexion soit établie (généralement de 5 à 10 secondes).
- Ensuite, lancez l'application MixRemote.
- Si l'application MixRemote est déjà ouverte en arrière-plan, le M 18 sera connecté dès que l'application repassera en premier plan.
Notez que la procédure de connexion peut être différente si vous avez modifié les réglages Wi-Fi (nom SSID, mot de passe, etc.).
IMPORTANT: Pour obtenir la meilleure connexion possible, évitez de placer des objets au-dessus du capot du M 18. Les objets sur le capot peuvent interférer avec l'antenne interne et amoindrir la portée et la fiabilité de la connexion Wi-Fi. Pour obtenir les meilleures performances possibles en Wi-Fi, connectez toujours l'antenne externe fournie et sélectionnez votre pays (Country) sur la section de MixRemote App. SETTINGS > NETWORK.
