Caractéristiques techniques	Hotte décorative, largeur 60 cm, débit d'air max 600 m³/h, niveau sonore max 65 dB, éclairage LED, 3 vitesses de ventilation.
Utilisation	Idéale pour une cuisine de taille moyenne, installation murale, commande par boutons.
Maintenance et réparation	Filtres à graisse lavables au lave-vaisselle, filtre à charbon remplaçable, nettoyage régulier recommandé.
Sécurité	Protection contre les surcharges électriques, conforme aux normes de sécurité CE.
Informations générales	Garantie de 2 ans, disponible en inox, installation par un professionnel recommandée.

FOIRE AUX QUESTIONS - KH 171282 E AMICA

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté.

Les lumières de la hotte ne fonctionnent pas.

Vérifiez si les ampoules sont brûlées. Si c'est le cas, remplacez-les par des ampoules de même type et de même puissance.

La hotte fait un bruit anormal.

Vérifiez si le filtre à graisse est propre. Un filtre encrassé peut provoquer des bruits excessifs. Nettoyez ou remplacez le filtre si nécessaire.

La hotte n'aspire pas correctement les fumées.

Assurez-vous que le mode de fonctionnement est réglé sur l'aspiration. Vérifiez également que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être lavés à l'eau chaude savonneuse. Pour les filtres en charbon, il est conseillé de les remplacer tous les 6 mois.

La hotte dégage une odeur désagréable.

Cela peut être dû à un filtre saturé. Nettoyez ou remplacez le filtre à graisse et assurez-vous que le conduit d'évacuation est propre.

Comment installer ma hotte AMICA KH 171282 E ?

Suivez le manuel d'installation fourni avec le produit. Assurez-vous de respecter les distances minimales entre la hotte et la cuisinière.

Où puis-je trouver des pièces de rechange pour ma hotte ?

Vous pouvez contacter le service client d'AMICA ou vérifier les revendeurs agréés pour obtenir des pièces de rechange.

Est-ce que la hotte AMICA KH 171282 E est bruyante ?

Le niveau sonore est généralement acceptable, mais cela peut varier en fonction du mode de fonctionnement. Consultez le manuel pour les spécifications sonores.

Comment régler la vitesse de la hotte ?

Utilisez les boutons de commande situés sur le panneau de contrôle de la hotte pour sélectionner la vitesse d'aspiration souhaitée.

MODE D'EMPLOI KH 171282 E AMICA

• Une ventilation convenable de la pièce doit être prévue (apport d'air), lorsque la hotte de cuisine est utilisée simultanément avec des appareils alimentés par une source d'énergie différente de l'énergie électrique (p. ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambiant se trouvant dans la pièce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels appareils (cette consigne n'est pas applicable lorsque la hotte aspirante est utilisée en version de recyclage).

La hotte ne doit pas servir de plan d'appui pour les personnes se trouvant dans la cuisine.

Nettoyez régulièrement la hotte aussi bien à l'extérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, tout en respectant les consignes d'entretien contenues dans la présente notice). Le non-respect des prescriptions relatives au nettoyage de la hotte et au remplacement des filtres peut provoquer un incendie.

• Si le cordon d'alimentation est endommagé, il doit être remplacé dans un centre de réparation spécialisé.
• irant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire
• Cet appareil ne peut pas être utilisé par des personnes (dont les enfants) ayant des capacités physiques, sensorielles ou psychologiques limitées, ni par des personnes n’ayant pas l’expérience de cet appareil à moins qu’

Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants. - ATTENTION : avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a été correctement installé et qu'il N'A PAS été écrabouillé par la hotte lors des opérations de montage. Il est préconisé de vérifier le fonctionnement de la hotte avant de commencer les opérations de montage. - Il est interdit d'utiliser la hotte sans filtres à GRAISSE en aluminium. - Il est formellement interdit de flamber des aliments sous la hotte. - En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez impérativement les normes et la législation en vigueur émises par les autorités locales compétentes.

• ATTENTION! Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables présente des risques pour la santé et la vie humaine.

Installation - fig. 3...

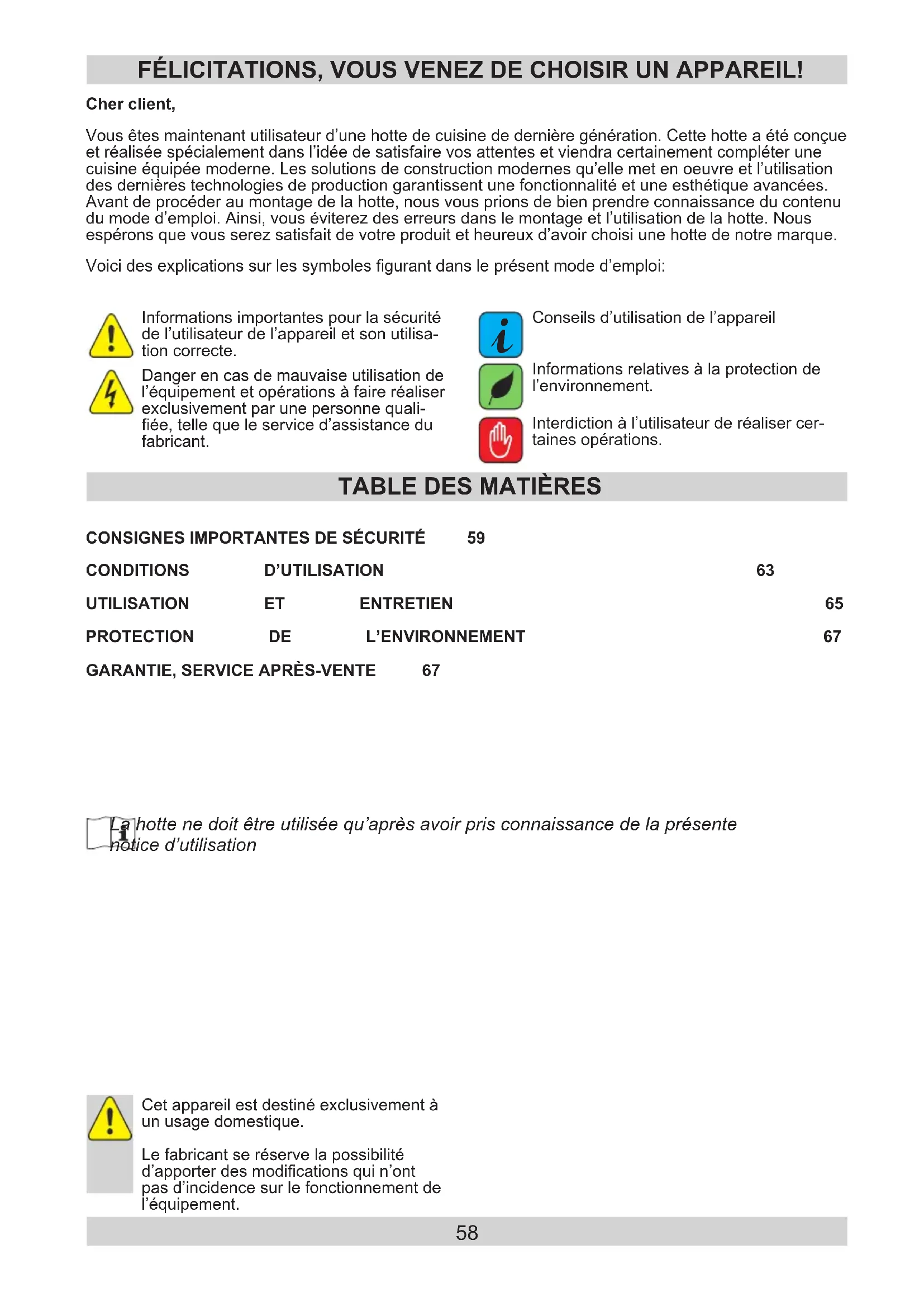

Vous êtes maintenant utilisateur d'une hotte de cuisine de dernière génération. Cette hotte a été conçue et réalisée spécialement dans l'idée de satisfaire vos attentes et viendra certainement compléter une cuisine équipée moderne. Les solutions de construction modernes qu'elle met en œuvre et l'utilisation des dernières technologies de production garantissent une fonctionnalité et une esthétique avancées. Avant de procéder au montage de la hotte, nous vous prions de bien prendre connaissance du contenu du mode d'emploi. Ainsi, vous éviterez des erreurs dans le montage et l'utilisation de la hotte. Nous espérons que vous serez satisfait de votre produit et heureux d'avoir choisi une hotte de notre marque.

Voici des explications sur les symboles figurant dans le présent mode d'emploi :

Informations importantes pour la sécurité de l'utilisateur de l'appareil et son utilisation correcte.

Danger en cas de mauvaise utilisation de l'équipement et opérations à faire réaliser exclusivement par une personne qualifiée, telle que le service d'assistance du fabricant.

Conseils d'utilisation de l'appareil

Informations relatives à la protection de l'environnement.

Interdiction à l'utilisateur de réaliser certaines opérations.

TABLE des matières

CONSIGNES IMPORTANTES DE SÉCURITÉ 59

CONDITIONS D'UTILISATION 63

UTILISATION ET ENTRETIEN 65

PROTECTION DE L'ENVIRONNEMENT 67

GARANTIE, SERVICE APRES-VENTE 67

La hotte ne doit être utilisée qu'après avoir pris connaissance de la présente notice d'utilisation.

Cet appareil est destiné exclusivement à un usage domestique.

Le fabricant se réserve la possibilité d'apporter des modifications qui n'ont pas d'incidence sur le fonctionnement de l'équipement.

Le fabricant n'assume aucune responsabilité en cas de dommage ou d'incendie provoqués par l'appareil à la suite du non-respect des instructions fournies dans le présent mode d'emploi. La hotte de cuisine sert à éliminer les fumées de cuisine. Ne jamais l'utiliser pour un usage différent. - Si la hotte est utilisée en mode d'extraction, il convient de la relier à la conduite d'aération prévue à cet effet (ne pas relier à des conduits de cheminée, de fumée ou de gaz de combustion en fonctionnement). Il convient de monter sur la hotte un tuyau d'évacuation de l'air vers l'extérieur. La longueur du conduit (en général un tuyau de 0 120 ou 150 mm) ne doit pas dépasser 4-5 m. Le tuyau d'évacuation est nécessaire également pour les hottes télescopiques et les hottes tiroir fonctionnant en mode de recyclage de l'air.

• En mode de recyclage de l'air, il convient d'installer sur la hotte un filtre à charbon actif. Dans ce cas, le montage du tuyau d'évacuation n'est pas nécessaire, mais il est conseillé d'installer l'élément d'orientation de l'air soufflé (uniquement sur les hottes murales). La hotte est équipée d'un éclairage indépendant ainsi que d'un ventilateur aspirant avec plusieurs vitesses de rotation réglables.

• Selon le modèle de l'appareil, il peut être destiné à être installé sur un mur vertical au-dessus de la cuisinière à gaz ou électrique (hottes murales et universelles) ; au plafond au-dessus de la cuisinière à gaz ou électrique (hotte îlot) ; sur un mur vertical à l'intérieur d'un meuble au-dessus de la cuisinière à gaz ou électrique (hottes télescopiques et hottes tiroir). Assurez-vous avant le montage que le mur/plafond est suffisamment résistant pour supporter le poids de la hotte. Certains modèles de hotte sont très lourds.

• La hauteur de montage de l'appareil au-dessus d'une plaque électrique est indiquée dans la carte produit (spécifications techniques de l'appareil). Si une distance supérieure est indiquée dans les instructions d'installation de votre cuisinière à gaz, tenez compte de cette distance (Fig. 1a/b/c).

• Ne jamais laisser de flamme découverte sous la hotte de cuisine; lors du retrait d'un salarié, régler la flamme au minimum. Tou
• Les plats en friture doivent être surveillés en permanence, car la graisse chauffée peut facilement prendre feu.
• e àGRAISSSE de la hotte de cuisine doit être nettoyé au moins une fois par mois, car il devient très inflammable lorsqu'il est saturé de graisse.
• Si dans la même pièce que la hotte, des équipements alimentés par une source non électrique sont utilisés (p. ex. poêle au fioul, chauffe-eau, cumulus), veillez à ce que l'aération soit suffisante (entrée d'air). Pour une utilisation en sécurité, si vous faites fonctionner simultanément la hotte et des équipements à combustion qui utilisent l'air de la pièce, il doit y avoir à l'emplacement de ces équipements une surpress

La hotte ne doit pas être utilisée comme surface de soutien pour les personnes se trouvant dans la cuisine.

La hotte doit être nettoyée fréquemment, à l'extérieur comme à l'intérieur (AU MOINS UNE FOIS PAR MOIS, selon les consignes d'entretien fournies dans le présent mode d'emploi). Le non-respect des règles d'entretien de la hotte et de remplacement des filtres peut causer des risques d'incendie.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Assurez-vous que l'appareil peut être déconnecté du réseau électrique par débranchement de la prise ou par extinction de l'interrupteur bipolaire.

• Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Vérifiez que la tension d'alimentation fournie sur la plaque d'identification est compatible avec les paramètres locaux d'alimentation.
• Avant le montage, dérouler et redresser le câble d'alimentation.
• ATTENTION: avant de brancher la hotte sur le réseau électrique, tous les jours vérifier que le câble d'alimentation a bien été installé et n'a pas é
• Ne jamais utiliser la hotte sans filtre àGRAISSE aluminium monté.
• Il est formellement interdirit de cuire des plats sous la hotte en utilisant des flammes ouvertes (flambage).
• Dans les situations où il serait nécessaire demettre en œuvre des mesures techniques et de sécurité pour l'évacuation de gaz de combustion, respecter scrupuleusement les instructions données par l'autorité locale compétente.

ATTENTION! Si les vis et les éléments de fixation ne sont pas vissés à fond conformément au mode d'emploi, cela peut entraîner des risques pour la santé ou pour la vie.

Montage

Les étapes successives du montage de l'appareil sont présentées sur les figures 3...

Réglage en mode d'extraction des fumées

Lorsque la hotte fonctionne en mode d'extraction des fumées, l'air est évacué vers l'extérieur via un conduit prévu à cet effet. Dans ce type de fonctionnement, il convient de retirer le filtre à charbon. La hotte est reliée à la bouche d'aération par un conduit rigide ou coude de diamètre 150 ou 120 mm avec des colliers de fixation à acheter en magasin de chauffage et plomberie. Le raccordement devra être effectué par un installateur qualifié.

Réglage du fonctionnement en mode d'absorption des odeurs (recyclage de l'air)

Avec cette option, l'air filtré est renvoyé dans la pièce par deux fentes latérales situées dans le conduit supérieur. Dans ce mode de fonctionnement, le filtre à charbon doit être monté et il est conseillé de monter l'élément d'orientation de l'air (présent sur certains modèles seulement).

Sur certains modèles de hottes universelles, il convient de faire basculer un levier à l'intérieur de la hotte (Fig. 8) pour passer du mode d'extraction au mode d'absorption des odeurs. L'air nettoyé est renvoyé dans la pièce à travers des ouvertures situées dans la partie supérieure de l'appareil.

Sur les hottes tiroir et télescopiques fonctionnant en mode d'absorption des odeurs, il est nécessaire d'installer un tuyau d'évacuation de l'air. La deuxième extrémité du tuyau sera orientée vers la pièce et conduira l'air filtré.

Vitesses du ventilateur

Les vitesses 1 et 2 sont utilisées en conditions normales, avec une faible concentration de fumées, tandis que la vitesse supérieure sera utilisée uniquement en cas de forte concentration de fumées de cuisine, par exemple en cas de friture ou de cuisson au grill.

Le fonctionnement de la hotte est commandé par un ensemble de boutons (Fig. 4).

• Touches " - " et " + " servent à régler la vitesse du ventilateur dans la plage de 1 à 4,
• Touche ^ + ^ en l'appuyant, la vitesse de fonctionnement du ventilateur augmente
• Touche _n - " - en l'appuyant, la vitesse de fonctionnement du ventilateur diminue, en la maintenant appuyée pendant quelques secondes à la hotte mise hors tension, le mode de fonctionnement automatique de la hotte s'active (Capteur d'odeur - la description ci-après)
• Touche Horloge (Timer) - serv à programmer le temps d'arrêt de fonctionnement du ventilateur (90 min. au maximum)
• À l'aide de cette touche, il est possible d'effacer les lettres clignotantes „F“ ou „C“, ainsi que les verrouillages de commande de la hotte (la description ci-après),
• Touche d'éclairage „L" - sert à activer et à désactiver l'éclairage de la hotte, indépendamment du fonctionnement du moteur. Un appui court sur cette touche fait activer/désactiver l'éclairage, chaque ajustement de la touche pendant env. 2 secondes fait passer l'intensité d'éclairage du niveau maximal à un niveau plus bas.

Fonction de programmation (timer)

• Timer : il est possible de programmer l'arrêt automatique du ventilateur de hotte à une durée sélectionnée d'une plage de 10 à 90 minutes avec des intervalles de 10 minutes.
• Afin d'activer la fonction de programmation, mettez en marche le moteur de hotte en sélectionnant la vitesse désirée à l'aide de la touche "+" et ensuite appuyez sur la touche de programmation de l'arrêt de la hotte (symbole d'horloge). Le chiffre 0 clignotera sur l'afficheur informant sur le passage des commandes en mode de programmation du temps. Sélectionnez ensuite le temps d'arrêt automatique du moteur à l'aide de la touche "+" en vous rappelant que le chiffre indiqué sur l'afficheur, multiplié par l'intervalle de 10 minutes, correspondra à la temporisation d'arrêt du moteur de hotte (p. ex. le chiffre 1=10 min., le chiffre 2=20 min., le chiffre 3=30 min., etc.)
• Une fois la temporisation réglée, confirmez-la à l'aide de la touche de programmation du temps d'arrêt de la hotte (symbole d'horloge), ensuite l'afficheur arrêtera de clignoter et indiquera la vitesse sélectionnée auparavant et le point clignotant autour du nombre de vitesse signalera le chronométrage du temps d'arrêt de la hotte. Pour abandonner la fonction d'arrêt automatique du moteur de hotte, appuyez de nouveau sur la touche de programmation du temps d'arrêt de la hotte (symbole d'horloge) lors du chronométrage du temps.

Indicateur de saturation des filtres*

La hotte est munie en complément d'un indicateur électronique de saturation ou de remplacement des filtres :

• Signalisation de remplacement du filtre à charbon - apparition de la lettre "C" sur l'afficheur (220 heures de fonctionnement),
• Signalisation de nettoyage du filtre en aluminium - apparition de la dette „F" sur l'afficheur (100 heures de fonctionnement),

Les deux fonctions ci-dessus ne perturbent pas le fonctionnement de la hotte, mais après l'affichage ("C ou F"), le chiffre indiquant la vitesse deviendra invisible (de 0 à 4) jusqu'à ce que la dette „C" ou „F" affichée ne soit effacée.

Quand un point apparait sur le panneau de commande (sans symboles supplémentaires), la hotte est en mode veille (Stand By). Pour activer l'éclairage des touches sensitives sur le panneau de commande, glissez votre doigt horizontalement sur toutes les touches sensitives (à la hauteur du point) en commençant par la gauche.

Selon le modèle

Entretien

Un entretien et un nettoyage réguliers garantissent le bon fonctionnement de la hotte et l'absence de pannes, et prolongent sa durée de vie. Il convient de faire particulièrement attention à ce que le filtre à GRAISSE et le filtre à charbon actif soient nettoyés et remplacés selon les indications du fabricant.

Nettoyage

Le filtre à graisse en aluminium doit être nettoyé une fois par mois, en cas d'usage normal de la hotte, au lave-vaisselle ou à la main à l'aide d'un détergent doux ou d'un savon liquide.

Remplacement

Le démontage du filtre à graissé en aluminium est représenté sur la figure 5.

Sur certains modèles, le filtre utilisé est en acrylique. Il convient alors de le remplacer tous les 2 mois, voire plus souvent en cas d'usage particulièrement intensif.

Filtre à charbon (utilisé uniquement en mode recyclage de l'air)

Fonctionnement - Le filtre à charbon s'utilise uniquement lorsque la hotte n'est pas reliée à un conduit d'évacuation. Le filtre à charbon actif est capable d'absorber des odeurs jusqu'à saturation. Il ne peut pas être lavé ni régénéré et doit être remplacé, au moins une fois tous les 2 mois, voir plus en cas d'utilisation particulièrement intensive de la hotte.

Le démontage du filtre à charbon est représenté sur la figure 6.

Nettoyage

Nettoyage normal de la hotte :

• Ne pas utiliser un chiffon ou une éponge gorgées d'eau ou de l'eau courante,
• Ne pas utiliser de solvants ou d'alcool, qui pourrait faire ternir les surfaces peintes,
• Ne pas utiliser des substances abrasives, en particulier pour le nettoyage de surfaces en acier inoxydable,
• Ne pas utiliser de chiffon dur et rugieux

Il est conseillé d'utiliser un chiffon humide et un produit détergent neutre.

Note: Après quelques lavages au lave-vaisselle, la couleur du filtre en aluminium peut être modifiée. Cette variation de couleur n'indique pas de dysfonctionnement ni la nécessité de changer le filtre.

Recyclage de l'emballage

Pour la durée du transport, l'appareil a été emballé pour le protéger contre tout endommagement.

Après le déballage, nous vous prions d'éliminer les éléments d'emballage d'une manière qui préserve

L'environnement. Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'environnement, ils peuvent être valorisés à 100% :

• Emballage extérieur en carton / film plastique Coque en polystyrène expansé (PSE) exempt de CFC Films et sacs en polyéthylène (PE)

Fin de VIE de l'appareil

Si vous vous débarrasssez de votre appareil, tranchez le câble d'alimentation avant de mettre l'équipement en décharge.

L'appareil porte le marquage préconisé par la directive européenne 2012/19/UE et la loi polonaise sur les appareils électriques et électroniques usagés, à savoir le symbole d'un container à ordures barré.

Ce marquage indique qu'en fin de vie, cet appareil ne peut pas être éliminé avec les autres ordures ménagères.

L'utilisateur est tenu de le remettre à une entreprise de collecte des appareils électriques et électroniques. L'entreprise de collecte, par exemple le centre de collecte local, un magasin ou une collectivité municipale, mettent en place un système approprié qui permet l'élimination de cet appareil.

Il est important de procéder correctement à l'élimination des appareils électriques et électroniques afin d'éviter des conséquences néfastes pour la santé humaine et l'environnement découlant de la présence de constituants dangereux et de la mise en décharge et du traitement inappropriés de l'appareil.

Garantie

Service de garantie selon la carte de garantie.

Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Déclaration du fabricant

Le fabricant déclare ci-dessous que cet appareil remplit les exigences de base des directives européennes suivantes :

de la directive de basse tension 2006/95/CE, de la directive de compatibilité électromagnétique 2004/108/CE, de la directive d'écoconception 2009/125/CE

c'est pourquoi l'appareil est marqué du sigle et a obtenu la déclaration de conformité qui doit être représentée aux organes de contrôle du marché.
