KH 171282 E - Köksfläkt AMICA - Gratis bruksanvisning och manual

Tekniska egenskaper	Dekorativ fläktkåpa, bredd 60 cm, max luftflöde 600 m³/h, max ljudnivå 65 dB, LED-belysning, 3 ventilationshastigheter.
Användning	Idealisk för ett medelstort kök, väggmontering, styrning med knappar.
Underhåll och reparation	Fettfilter som kan diskas i diskmaskin, utbytbart kolfilter, regelbunden rengöring rekommenderas.
Säkerhet	Skydd mot elektrisk överbelastning, uppfyller CE-säkerhetsstandarder.
Allmän information	2 års garanti, finns i rostfritt stål, professionell installation rekommenderas.

Vanliga frågor - KH 171282 E AMICA

Fläkten tänds inte, vad ska jag göra?

Kontrollera att fläkten är korrekt ansluten till ett eluttag. Se också till att säkringen inte har löst ut.

Fläktens lampor fungerar inte.

Kontrollera om glödlamporna är trasiga. Om så är fallet, byt ut dem mot lampor av samma typ och styrka.

Fläkten låter onormalt.

Kontrollera om fettfiltret är rent. Ett smutsigt filter kan orsaka överdrivet ljud. Rengör eller byt filtret vid behov.

Fläkten suger inte upp röken ordentligt.

Se till att driftsläget är inställt på sug. Kontrollera också att filtren är rena och att avluftningskanalen inte är blockerad.

Hur rengör jag fläktens filter?

Metallfiltren kan tvättas i varmt tvålvatten. För kolfilter rekommenderas att byta ut dem var sjätte månad.

Fläkten avger en obehaglig lukt.

Det kan bero på ett mättat filter. Rengör eller byt fettfiltret och se till att avluftningskanalen är ren.

Hur installerar jag min AMICA KH 171282 E fläktkåpa?

Följ installationsmanualen som medföljer produkten. Se till att respektera minimavståndet mellan fläkten och spisen.

Var kan jag hitta reservdelar till min fläktkåpa?

Du kan kontakta AMICAs kundtjänst eller kontrollera auktoriserade återförsäljare för att få reservdelar.

Är AMICA KH 171282 E fläktkåpan bullrig?

Ljudnivån är vanligtvis acceptabel, men kan variera beroende på driftsläge. Se manualen för ljudspecifikationer.

Hur justerar jag fläktens hastighet?

Använd kontrollknapparna på fläktens kontrollpanel för att välja önskad sugstyrka.

BRUKSANVISNING KH 171282 E AMICA

Nu ar du agare till en koksflakt med utsugsfungtion. Koksflakten har designats och tillverkats specielt for att tillfredsstalla dina forvantningar och ar en snygg inredningsdetalj i varje modernt kok. Vara moderna konstruktionslosninger och den senaste teknen som har anvants vid tillverkningen, garantarar flaktens hoga effektivitet och tiltalande utseende.

Lás dessa instruktioner noga innan du installerar köksfläkten. Instruktionerna hjälper dig att undvika misstag nar du installerar och använder fläkten.

Vi hoppas att du fär stor gläde av ditt val av köksfläkt.

Symbolerna i anvandarmanualen har foljande betydelser:

Viktig information om hurprodukten används korrekt och om din sakerhet.

Användartips

Risker som uppSTAR om Produkten anvands felaktigt. Atgärder som maste utforas av behörig fackman.

Information om miljöskydd.

Symbolen stared vid atgärder som inte fär utföras av användaren.

INNEHÄLLSFORTECKNING

SAKERHETSANVISNINGAR

9

INSTALLATION

13

ANVÄNDNING OCH SKÖTSEL 15

MILJÖSKYDD

17

användarmanualen noga innan du börjar använda köksfläkten!

Produkten ar endast avsedd for hushallsbruk.

Tillverkaren forbehaller sig ratten till andringar som inte inverkar på produktens Funktioner.

• Tillverkaren övertar inget ansvar För skador som uppSTAR på grund av felaktig installation eller om köksfläkten inte används enligt anvisiningarna ienna manual.

Köksfläkten ar avsedd for att avlågsna matos. Använd inte köksfläkten for andraändamål.

• Anslut en köksfläkt med utsugsfungtion till en passande ventilationskanal (anslut INTE till rök-ller rökgaskanaler som används). Det kravs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 aller 150mm i diameter) bör inte vara langre an 4-5 m. En luftutsugskanal kravs även for köksfläktar i teleskoputforande eller flaktar som monteras under koksskapom dessa ar luftcirkulationsfläktar.

Köksfläktar med luftcirkulationsfunktion maste ha att installerat aktivkolfilter. I sa fall behövs ingen utsugskanal, men vi reckomenderar att du installerar en luftledare (endast köksfläkt av skorstenstyp).

Köksfläkten har egen belysning och en utsugsflakt med flera hastigheter.

• Befoende på köksfläktens utforande, ar käporna konstruerade for fast montering på en lodrät vagg over en gas-eller elspis (skorstensoch universalfläktar), takmontering over en gas-ller elspis (fläktar for köksöar), på lodrät inbyggda koksskap over en gas-ller elspis (teleskop- och inbygnadsfläktar). Innan du installerar sca du försakra dig om att vaggen/taket ar tillräckligt stabila for att bara upp köksfläktens vikt. Somliga köksfläktar ar mycket tunga.

• Detaljerad information om installationsavständet till en elspis finns i produits tekiska datablad. Om du harengasspis och dess anvandarinstruktioner anger ett större avständ maste detta tas med i beräkningen (fig. 1a/b/c).

SÄKERHETSANVISNINGAR

Lämna inte en öppengaslaga under kapan. När du tar av kastrullerna fran lagan ske du ställa in lagan på det minsta laget. Försakradig alltid om att lagan inte brinner utanfor kastrullen, eftersom detinnebar oönskad energiförlust och en farlig värmekoncentration.

Häll uppsikt over all mat som tillagas med matfett eftersom overhettat fett ar lättantändigt.

• Dra ut elkontakten ur vagguttaget fore att filterbyte aller en reparatio

Fettfilter av textil skabytas och aluminiumfiltret ske rengoras minsten gang i manaden paground av brandrisken (fett som samlats i filter ar lattantandligt).

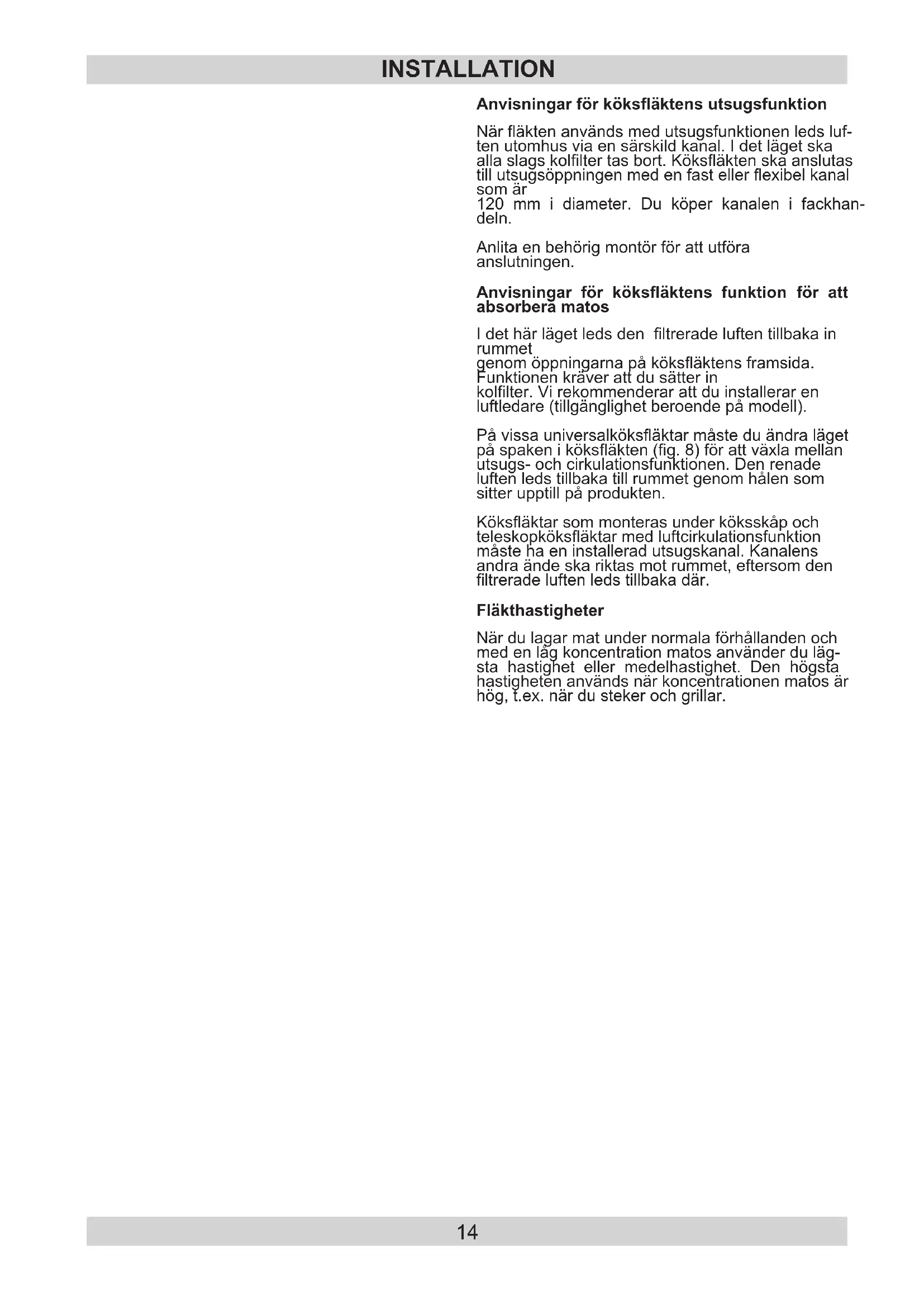

Anvisninger for köksfläktens utsugsfungtion

När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det laket skalla slags kolfilter tas bort. Köksfläkten ske anslutas till utsugsöppningen med en fast eller flexibel kanalsom ar120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör für att utföra anslutningen.

Anvisningar for köksfläktens Funktion für att absorbera matos

I det har laget leds den filtrerade luften tillbaka in rummet genom oppningarna pa koksflaktens framsida. Funktionen kraver att du satter in kolfilter. Vi reckommenderar att du installerar en luftledare (tillganglighe beroende pa modell).

På vissa universalköksfläktar maste du äandra laget på spaken i köksfläkten (fig. 8) for att växla mellan utsugs- och cirkulationsfunktionen. Den renade luften leds tillbaka till rummet genom halen som sitter upptill påprodukten.

Köksfläktar som monteras under koksskåp och teleskopköksfläktar med luftcirkulationsfunktion maste ha en installerad utsugskanal. Kanalens andra ände skå riktas mot rummet, eftersom den filtrerade luften leds tillbaka)där.

Flakthastigheter

När du lagar mat under normala forhällanden och med en lag koncentration matos använder du lagsta hastighet aller medelhastighet. Den högsta hastigheten används nar koncentrationen matos ar hög, t.ex. narr du steker och grillar.

Köksfläkten styrs med en kontrollpanel (fig. 4)

• "-" och "+" peksensorna reglerar flakthastigheten fran 1 till 3
• "+" ökar fläktens hastighet

• "-" sänker fläktens hastigkeit

• Timer-peksensorn startup flaktens timer (max 90 min.)
  Den har peksensorn anvands for att stanga av de blinkande "F"- eller "C"-indikeringarna. Den anvands aven for att stalla in barnlaset (se mer nedan).

• Peksensorn "L" tander eller slacker belysningen aven om flakten inte ar igang. Tryck kort for att tanda/ slacka belysningen. Tryck i ca 2 sekunder for att minska den maximala lusstyrkan en niva.

Ställer in fordröjningstiden innan fläkten stängs av

• Köksfläkten har en timerfungtion som styr fläktens Funktion. Den kan stallas in sa att fläkten stangs av automatiskt after 10 till 90 minutes i 10 minuters intervall.
  Du aktiverar timerfunktionen genom att ställa in fläkten på önskad hastigkeit genom att trycka på "+"-sensorn och)dareftertrycka pā timerns (klockans) peksensor sensor. En blinkande 0:a visas pa displaysen som indikation pā att timern nu kan ställas in. Nu kan du valja hur lang tid det ská gā innan kóksfläkten stängs av genom att trycka på "+"'. Kom ihag att siffran på displayen maste multipliceras med 10 minuters intervallet (t.ex. 1 = 10 min, 2 = 20 min, 3 = 30 min, o.s.v.)
  När du har ställt in önskad tid bekräftar du ditt val genom att trycka på timersymbolen (klocka) en gang till. Displayen slutar blinka och visar aktuell flakthastighet. En liters blinkende punkt bredvid siffran som anger flakthastigheten indikerar att timern räknar ner. Du stänger av flaktens timerfungtion genom att trycka på timerns (klockans) sensor medan den räknar ner.

Köksfläkten har en elektronisk indicator som anger filtres mattnad*:

• Byt kolfilter - "C" visas (after 220 arbetstimmar)
• Rengör aluminiumfilter - "F" visas (after100 arbetstimmar)

Ingen av de bada indikeringarna inverkar pa koksflaktens Funktion, men nar C aller F visas pa displayenkommen flaktens hastigthet (0 till 3) inte att visas innan C aller F slacks. Nar filret ar bytt ellrengjort kan du slacka indikeringarna genom att trycka pa timersensorn (klocka).

Om du regelbundet sköter och rengör köksfläkten fösakrar du dig om dess felfria Funktion och länga livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Vid normal användning av köksfläkten ske du diska aluminiumfettfiltret i diskmaskinen, eller handiskadet med att melt diskmedel, en gang i manaden.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd att akrylfilter. Sādana filter skā bytas minst varannan manad, eller tātare om du använder köksfläkten mycket.

Kolfilter (endast cirkulationsutforande)

Användning - Kolfilter kan bara anvandas om köksfläkten inte ar ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de ar mättade. De kan inte diskas eller fräschas upp,utan sca bytas varannan manad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Belysning

Figur 7 visar hur du byter lamporna. Använd glödlampor/halogenlampor/LED-lampor av sama typ som har installerats på fabriken.

Rengöring:

Vanlig rengöring av köksfläkten:

Använd inte en genomdränkt duk, svamp aller vattenstråle.
- Använd inte losningsmedel eller sprit, aftersom de kan skada lacken.
- Använd inte fratande medel, i synnerhet inte på rostfritt stål.
Anvandinte en groveler repande duk.

Vi rekommenderar att du anvander en fuktig duk och neutralt diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan andra farg after nagra diskar. Detta ar normalt och innebär inte att du behöver byta filtret.

Atervinna forpackningen

Vara forpackninger ar gjorda av miljovänliga material som kan atervinnas.

• Ytterforpackningen ar gjord av kartong/folie.
• Klorfluorarkon-fritt polystyrenskum (PS).
  Folie och pasar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRODUKTEN

Närprodukten ar uttjant
ska du Först skära av an-slutningsladden innan du skrotar den. Vi rekommenderar ochsa att du laserprodukten eller gör att de inte fungerar, sa attprodukten inte utgör

fara for barn medan den forvaras inforskrotningen. Produkten ar markt med en overkorsad soptunna i enlighet med det europeiska direktivet 2002/96/EG. Markningen anger att produits inte far kastas i hushallssoporna nar den inte langre anvands. Produktens maste lamnas in pa en sopstation som ar godkand av lokala myndigheter. Den lokala sopstationen, afferer och kommunala organ utgor ett system som gor det mojligt att avfallschantera produits pa ett lampligt satt.

Det ar mycket viktigt att elektrisk och elektronisk utrustning, somt eventuellt farliga amnen i den, hanteras korrekt for att undvika att miljon skadas. Därfor bor du alltid vara noggrann och ansvarstagande nar du avfallshanterar dessaprodukter.

Forsakran om overensstammelse

Tillverkaren förklarar hémed attenna produit uppfyller kraven i foljande europeiska direktiv:

Lagspanningsdirektivet 2006/95/EG,
EMC-directivet 2004/108/EG
ErP-direktivet 2009/125/EG

och har därmed markts med symbolen somt erhällit en forsakran om overensstammelse som finns tillganglig for marknadsreglerande organ.
