KH 171282 E - Kuchynský digestor AMICA - Bezplatný návod na obsluhu

Technické vlastnosti	Dekoratívny odsávač pár, šírka 60 cm, maximálny prietok vzduchu 600 m³/h, maximálna hlučnosť 65 dB, LED osvetlenie, 3 rýchlosti ventilácie.
Použitie	Ideálny pre stredne veľkú kuchyňu, nástenná inštalácia, ovládanie tlačidlami.
Údržba a oprava	Umývateľné tukové filtre v umývačke riadu, vymeniteľný uhlíkový filter, odporúča sa pravidelné čistenie.
Bezpečnosť	Ochrana proti elektrickému preťaženiu, v súlade s bezpečnostnými normami CE.
Všeobecné informácie	Záruka 2 roky, dostupný v nerezovej ocele, odporúča sa profesionálna inštalácia.

Často kladené otázky - KH 171282 E AMICA

Odsávač sa nezapína, čo mám robiť?

Skontrolujte, či je odsávač správne zapojený do elektrickej zásuvky. Tiež sa uistite, že istič nevypadol.

Svetlá odsávača nefungujú.

Skontrolujte, či žiarovky nie sú spálené. Ak áno, vymeňte ich za žiarovky rovnakého typu a výkonu.

Odsávač vydáva nezvyčajný zvuk.

Skontrolujte, či je tukový filter čistý. Znečistený filter môže spôsobovať nadmerný hluk. V prípade potreby filter vyčistite alebo vymeňte.

Odsávač správne neodsáva dym.

Uistite sa, že je režim nastavený na odsávanie. Skontrolujte tiež, či sú filtre čisté a či nie je odvádzací kanál upchatý.

Ako vyčistiť filtre odsávača?

Kovové filtre možno umývať v teplej mydlovej vode. U uhlíkových filtrov sa odporúča ich výmena každých 6 mesiacov.

Odsávač vydáva nepríjemný zápach.

Môže to byť spôsobené nasýteným filtrom. Vyčistite alebo vymeňte tukový filter a uistite sa, že odvádzací kanál je čistý.

Ako nainštalovať môj odsávač AMICA KH 171282 E?

Postupujte podľa inštalačného manuálu dodaného s produktom. Dbajte na dodržanie minimálnych vzdialeností medzi odsávačom a sporákom.

Kde nájdem náhradné diely pre môj odsávač?

Môžete kontaktovať zákaznícky servis AMICA alebo overiť autorizovaných predajcov pre náhradné diely.

Je odsávač AMICA KH 171282 E hlučný?

Hladina hluku je zvyčajne prijateľná, ale môže sa líšiť v závislosti od režimu prevádzky. Pre zvukové špecifikácie si pozrite manuál.

Ako nastaviť rýchlosť odsávača?

Použite ovládacie tlačidlá na ovládacom paneli odsávača na výber požadovanej rýchlosti odsávania.

NÁVOD NA OBSLUHU KH 171282 E AMICA

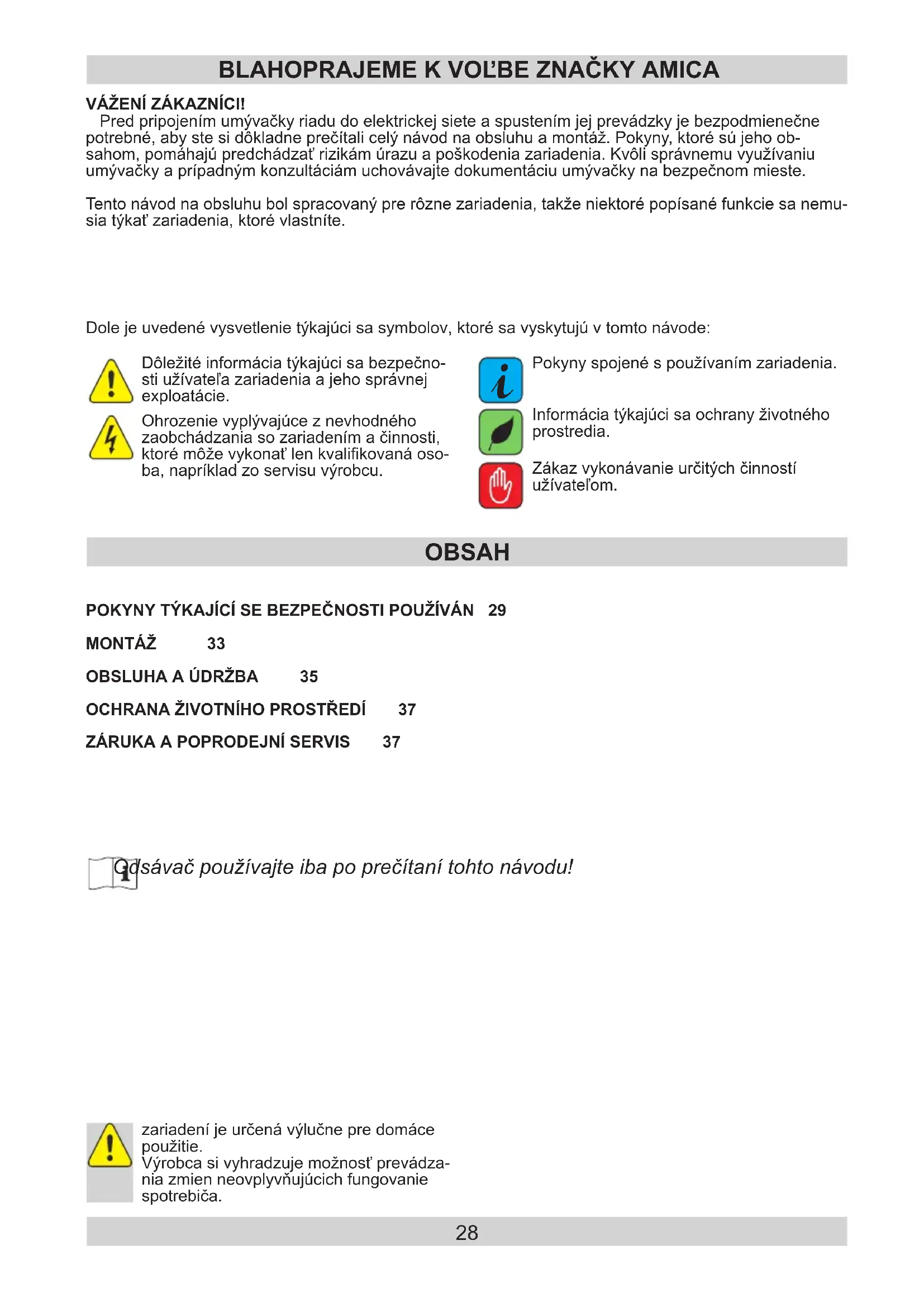

Pred priopojenim umyvačky riadu do elektrickej siete a spustením jej prevadzky je bezpodmienečne potrebné, aby ste si dokladné prečitali celý námod na obšluhu a montáž. Pokyny, ktoré su jeho obsahom, pomáhaju predchadzat' rizikám urazu a poskodenia zariadenia. Kvôli správnemu vyuzivaniu umyvačky a pripadným konzultáciám uchovávajte dokumentáciu umyvačky na bezpečnom mieste.

Tento námov na obsluhu bol spracovaný pre rozne zariadenia, takze niedtoré popisané funkcie sa nemusia týkat' zariadenia, ktoré vlastnite.

Dole je uvedené vysvetlenie týkajuci sa symbolov, ktoré sa vyskytujú v toto námode:

Doležite informácia týkajuci sa bezpečnosti uživatel'za zariadenia a jeho správnéjexploatacie.

Ohrozenie vyplyvajuce z nevhodného zaobchodzania so zariadením a Činnosti, ktoré moźevkonat len kvalifikovanova osoba, napriklad zo servisu vyrobcu.

Pokyny spojené s používaním zariadenia.

Informácia týkajúci sa ochranyŽivotného prostredia.

Zákaz vykonávanie určitych Činností uživotel'm.

OBSAH

POKNY TYKAJICI SE BEZPECNOSTI POUZIVAN 29

MONTAZ 33

OBSLUHA A UDRZBA 35

OCHRANA ZIVOTNIHO PROSTREDI 37

ZÁRUKA A POPRODEJNÍ SERVIS 37

sávac používajte iba po precitani tohto námodu!

zariadení je určená výlucne pre domace použitie.

Vyrobca si vyhradzije moznost prevadzaniazmien neovplyvnujucich fungovanie spotrebica.

Vyrobca nenesie ziadnu zodpovednost' za eventualsekody alebo poziare sposobene zariadenim a vyplyvajucim z nedodrozovaniaPokynov uvedenych v tomto navodu.

Kuchynsky odsávač sa používa na odstrańovanie kuchynskych pár. Nepoužívajte ho na iné účely.

• Odsávač, ktorý funguje v režime odt’ahu, pripojte k prislušnému ventilăčnému potrubiu (nepripájaje ku komino-vym, dymovým alebo spalinovým potrubiam, któ sú v prevádzke). Odsávač vyžaduje instaláciu potrubia, któ odvádza vzduch smerom von z miestnosti. Dlžka potrubia (najčastejsie rurka Ø 120 alebo 150mm) nesmie byt'dlhšia ako 4-5 m. Potrubie, ktoré odvádza vzduch je taktiéž nutné pri teleskopickych a nábytkovych digestoroch v prevádkovom režime pohlcovača.

• Odsávač, ktorý je v prevalžkovom režime pohlcovаča vyžaduje instaláciu filtra s ak-tivnym uhlím. V tomto pripeade sa nevyžaduje instalácia potrubia odvázajúceho vzduch von, odporúča sa vsak montáž usmernováča prúdu vzduchu (iba komínove odsávače).

• Odsávač má nežávislé osvetlenie a tiež odtáhový ventilátor s možnost'ou nastavit'{jednu z niedkolíkych rychlostí otáčania.

V závislosti na verzii zariadenia je odsávac určeny na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínove a univerzálne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred instalaciou sa uistite, Či konstrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov su vel'mi t'ažké.

Vyska instalacie zariadenia nad elektrickou varnou doskou je uvedená v liste vyrobku (technickej špecifikácii zariadenia). Ak je v námode na instaláiu plynovych zariadení uvedenávacśia vzdialenost,je potrebné to vziat do uvahy (obr. 1a/b/c).

• Pod kuchynským odsávačom nenechávajte otvorený othen, pri vyberani riadu z horákunastavte minimálny plamen. Vždy skontrolujte, Či plamen nepresahuje poza riad, pretože to spôsobuje neziaduce straty energia a nebezpečné koncentráciu tepla.

Jedlá pripravované na tukoch musia byt' neustále dohliadané, pretoze prílis zahriaty tuk sa može yznietit.
Pred kazdou operaciou cistenia alebo vymeny filtra alebo pred zaicatkom oprav, vytiahnite zastrcku spotrebica zo zasuvky.
Cistenie hlinikového filtra, je potrebné vykonávat' prinajmensom raz na mesiac, v suvislostis existujucim rizikom požiaru (nasyteny tut je l'ahko zapalny).

Ak sa v miestnosti, okrem kuchynského odsávača,exploatuje aj iny spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečit postacujúcuventiláciu (privod vzduchu). Bezpečná exploatacia je možná,ked' pri sučasnej praci kuchynského odsávača a spa-lujúcich zariadení, ktoré su závislé na vzduchu v miestnosti, v mieste nastavenia tychto zaria-dení je podtlak majvš-sie 0,004 milibaru (tentobod neplatí, kedy je kuchynský odsávač použivaný ako absorbent zapachov).

• Odsávac nemoźne slúžit' ako plocha podpory pre osoby nachadzajuce sa v kuchyni.

• Odsávač musí byt' casto Čisteny jak zvnútra, tak i zvonka (NAJMENEJ RAZ MESACNE, pri dodržovaniePokynov týkajúcich sa udrzby, uvedenych v tomto námodu). Nedodržovanie zásad týkajúcich sa Čistenie odsávača, ako aj výmeny filtrovmöze spôsobit' vznik ohrozenia požiarom.

• Ak napajací kabel bude poškodený, to musi byt vymeneny v špecializovanom opravárenskom podniku.

• Je potreba zabezpečit možnost odpojenia spotrebica od elektrickej siete vytiahnutim zastrčky alebo vypnutim dvojpólového vypínača

• Toto zariadenie nie je prisposobené k používaniu osobami (v tom det'mi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnost'ou alebo osobami s nedostatočnymi skúsenost'ami a znalost'ami zariadenia, iba ak je uskutočnované pod dohl'adom alebo v sulade s navodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost'.

• Je potreba věnovat' zvlástnu pozornost' tomu, aby spotrebic nepoužívali deti ponechané bez dohl'adu

• Skontrlujte, Či napătie uvedeni na vyrobnom štitku odpovedá miestnym parametrom napájania.
  Pred montážou rozviñe a narovnajte sietový kabel
• Pozor! Obalový material (polyetylenové vrecuška, kúsky polystyrene a pod.) treba poças rozbalovania udržovat' mimo dosahu detí.

UPOZORNENIE: pred pripojenim odsávača k sietovému napajaniu vždy skontrolujte, ā bol napajaci kabel spravnene nainstalovaný a āi NE-BOL pritlačeny odsávačom počas montážnych prac. Nenapajaje spotrebie na elektrickou siet', pokial' nebola uplne dokončena jeho instalácia.

Montáz zariadenia krok za krokom je znázornená na obrázkoch 3...

Nastavenie digestora na režim odsávania

V toto priade je vzduch odvadzany von zvlastnym potrubim. Pri takom nastaveni je nutne odstranit pripadne filtrs aktivnym uhlikom.

Digestor je pripojeny k ventilacnemu otvoru odvadzajucemu vzduch von z miestnosti pomocou pevného alebo pruzného potrubia s priemerom 120 mm a spravnych objimok k totuto potrubiu, ktoré su dostupné v obchodoch s instalačnymi materiámi.

Pripojenim je nutné poverit kvalifikovanú osobu.

Nastavenie digestora na režim filtrácie

V toto pripade sa prefiltrovany vzduch vracia spa't do miestnosti prostrednictvom vyrezov umiestn'-nych po oboch stranach horného komina.

Pri vybranych modeloch univerzálnych odsávačov je potrebné prepnúť páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnúť prevádkový režim z odtahoveho na režim pohlcováča zapachov. Vycisteny vzduch sa vrát do miestnosti cez otvory, ktoré sa nachadzaju v hornej časti zariadenia.

Odsávače nábytkové a teleskopické, ktoré funguju v režime pohlcovača vyžaduju montáž potrubia, ktoré odvadza vzduch. Druhý koniec potrubia je potrebné nasmerovat do miestnosti, tadial bude odvadzáný prefiltrovány vzduch.

Rychlosti ventilatoria

Najnižsia a prostredná rychlost slúžia na prevadzku za normalnych podmienok a na odstra⁻¬novanie nízkych koncentracići pár, kym majvyšsia rychlost slúži len na odstrañovanie vysokych koncentracići kuchynskych pár, napr. počas vyprázania alebo grilovania.

Ovladanie odsavae sa vykonava pomocou ovladacieho panela (obr. 4)

-Tlaclidia a+sluzia do regulaciony chlosti ventilatorv rozsahu od 1 do 4,
Tlaicidlo ^ 串 + ^ 串 stlacenie zvysuje pracovnu rychlostventilatora, pridrzané cca 2 sekund pri nepracujucom motore sposobuje zapnutie automatu a premietanie pismena A (zapiname pred varenim)
- Tlacidlo _-"- jeho stlachenie zniizuje rychlost ventilatora prirrzané cca 2 sekundy sposobuje vypnutie motora kuchynského odsavaca z'každej pozicie
Tlacidlo "T" (Timer) - služi do programovania casu vypinania prace ventilatóra vomazania pulzujú-ceho pismena "F" alebo "C" podsvietlenia tlacidiel
- Tlacidlo osvetlenia "L" - sluizi pre zapinanie a vypinanie svetla v kuchynskom odsavoci, nezavisle od prace motora kratke stlacenie zapina / vypina osvetlenie

Funkcia programu (TIMER)

• Vestuje moznost' naprogramovania automatického vypnutia ventilátora odsávača v l'ubovolnom chase zvolenom v Rozmedzi od 10 do 90 minut v desatminútovych casovych intervaloch.
• Pre spustenie funkcie programovania je potrebné zapnut' motor odsávača tlacidlom „+“ na požadovaný rychlostné stipenă a nasledovné stlačit tlacidlo „T". Na displeoji sa zobrázi blikajúca cisílica 0, ktorá informuje o tom, ze ovládač je v režime programovania času. Vyberte ācas automatického vamputia motora pomocou tlacidla „+“ a nezabudnite, ze na displeoji zobrazená cisílica, vynásobena desat'minútovým casovým intervalom, zodpovedá ācas oneskoreného vamputia motora odsávača (napriklad āsílica 1-10 min., āsílica 2=20 min., āsílica 3=30 min. atd'.
• Pokial' mame nastavenu hodnotu oneskoreného vypnutia, potvrdzujeme ju opatovne polom programmovania chsu vypnutia odsávača (symbol hodiniek). Displej prestane blíkat a ukáze skör nastavenú rychlost', a pulzujúca bodka pri cislici rychlosti signalizuje odmeriavanie chsu vypnutia motora odsávača. Rezignácia z funkcie automatického vypnutia motora odsávača moze byt vykonaná d'alsim stlačením polia programovania chsu vypnutia odsávača (symbol hodiniek) v priebehu odmeriavania chsu.

UKAZOVATEL'NASYTENIA Filtrov*

Regulárna udrzba a cistenie spotrebica zabezpeci dobrou a bezporuchovou praci kuchynského odsávača, ako aj predlži jeho trvanlivost. Je nutné venovat špecialnu pozornost, aby tukové aj uhlíkové filtrte boli vymieñané v sulade s odporucanim

Hliníkovy protitukovy filter je potrebné Čistit káždý mesiac poças normalnej prevadzky odsávače, v umýváčke riadu alebo rucne s použitim jemného Čistiaceho prostriedku alebo tekutého mydla.

Vymena

Uhlíkovy filter (používaný iba vo verzii pohlcovača)

Uhlikovy filter sa použiva vylučne vtedy, ked' odašač nie je pripojený k ventiláčnému kanálu. Filter s aktivnym uhlim má schopnost absorbovania pachov až do svojho nasytenia. Nie je tiež vchodný do umtyia ani k regenerácii a musi byt' vymieñany majmenej{jedenkrát na 2 messiac alebo casteješe v pripadé vnimočne intenszivneho použivania.

Vymena:

Odporuca sa pouzivanie vlhkej handricky a neutralnych mycich prostriedkov.

Pozor: Po niedol'ko umyvanie v umyvačke, filter moze zmenit farbu. Zmena farby neznamená zlyhanie a nie je potrebna vymena filtra.

Recyclacle obalu
