MODE D'EMPLOI DC554 OPTOMA

Manuel Utilisateursur

Française

Cama de documents

- Bienvenue:

Merci d' avoir acheté cet apparéil. Veuillez lire attentivement ces instructions avant d' utiliser cet apparéil.

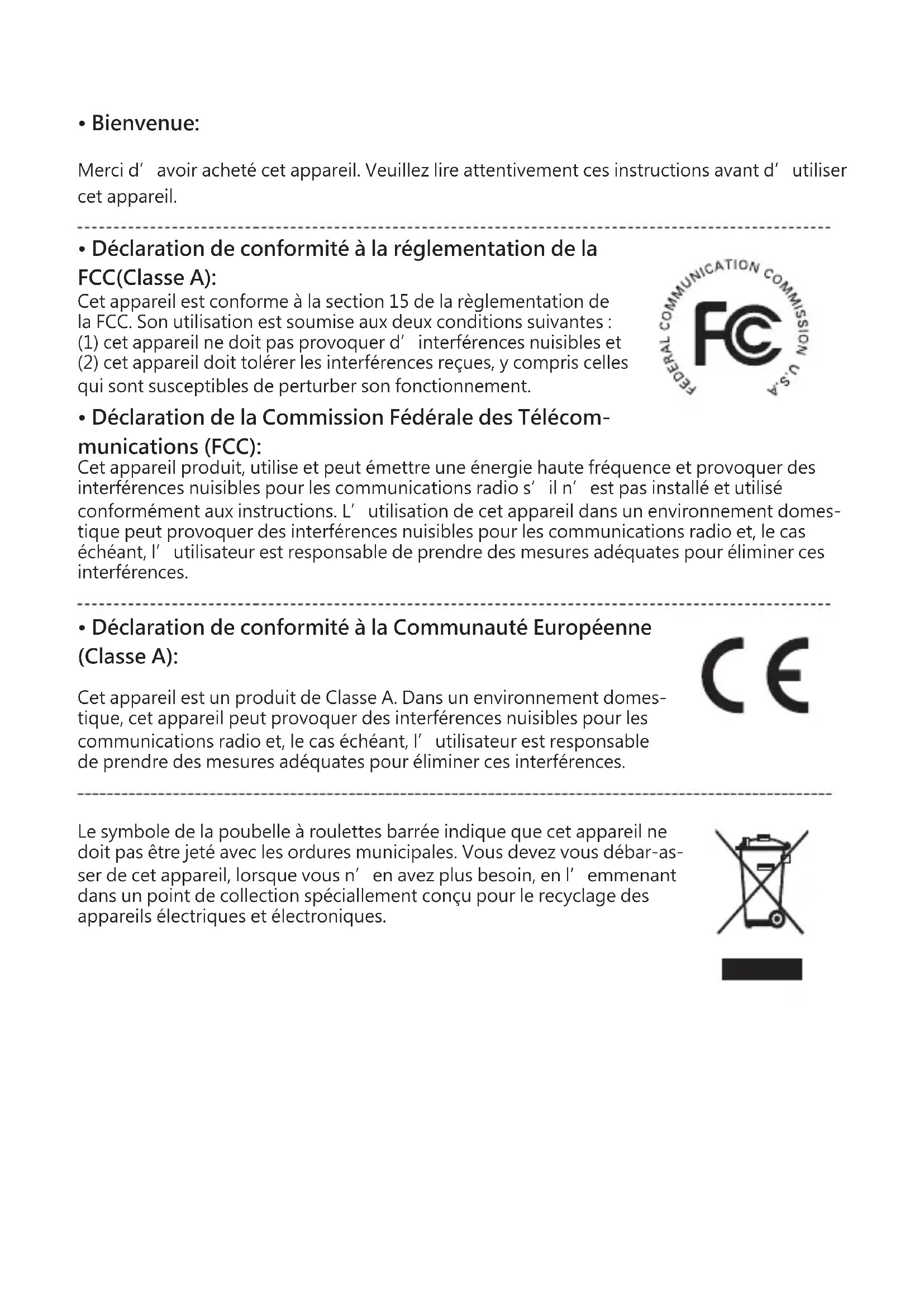

- Déclaration de conformité à la réglementation de la FCC(Chasse A):

Cet apparéil est conforme à la section 15 de la règlementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interférences nuisibles et (2) cet apparéil doit tolérer les interférences reçues, y compris celles qui sont susceptibles de perturber son fonctionnement.

- Déclaration de la Commission Fédérale des Telecommunications (FCC):

Cet apparéil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s' il n'est pas installé et utilisé conformément aux instructions. L'utilisation de cet apparéil dans un environnement domestique peut provoquer des interférences nuisibles pour les communications radio et, le cas échéant, l'utilisateur est responsable de prendre des mesures ajustées pour éliminer ces interférences.

- Déclaration de conformité à la Communauté Européenne (Classe A):

Cet apparéil est un produit de Classe A. Dans un environnement domestique, cet apparéil peut provoquer des interférences nuisibles pour les communications radio et, le cas échéant, l'utilisateur est responsable de prendre des mesures ajustées pour éliminer ces interférences.

Le symbole de la poubelle à roulettes barrée indique que cet apparéil ne doit pas être jeté avec les ordures municipales. Vousdezvezvousdébar-asser de cet apparéil, lorsque vous n' en avez plus besoin, en I' emmenant dans un point de collection spéciallement concu pour le recyclage des apparéils électriques et électroniques.

Avtissement

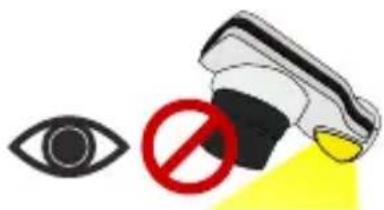

1. Ne regardez jamais directement la source d'éclairage DEL, car elle peut faire mal à la rétine.

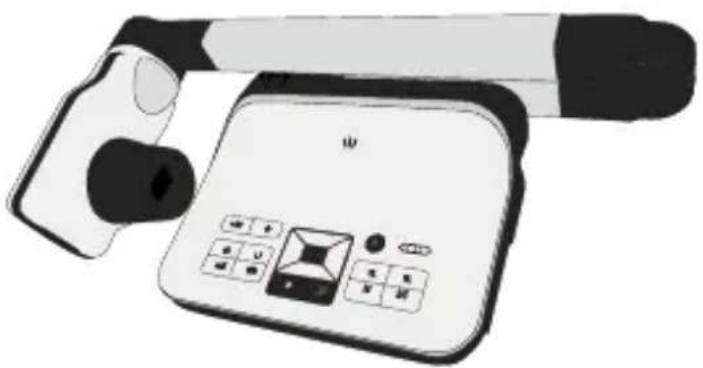

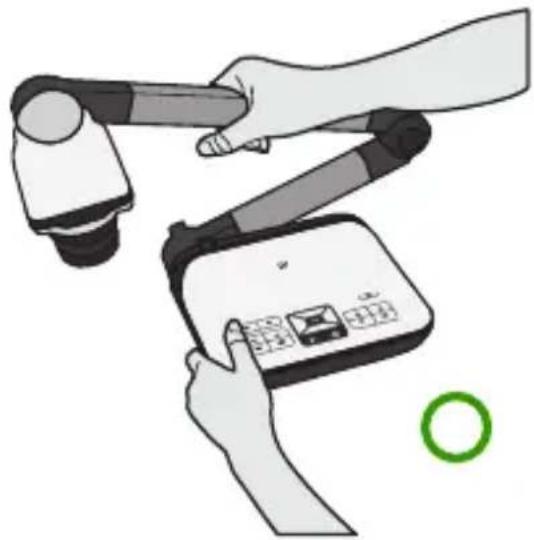

1. Lorsque vous poulez transporter l'appareil, tenez directement la partie inférieure de l'unité principale avec les deux mains. Ne transportez jamais l'appareil en utilisant le bras ou la tête de laamera.

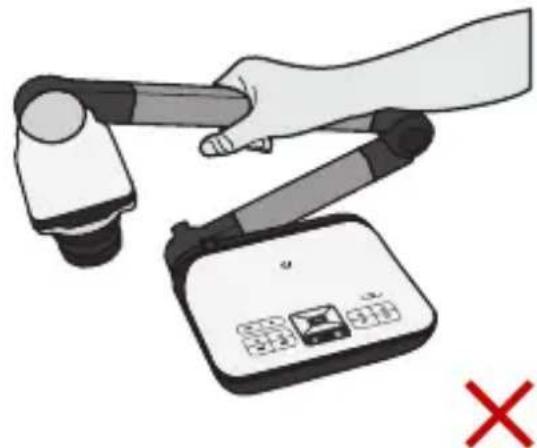

1. Faites attention à ne pas cogner la tête de laamera sur un bureau ou tout objet dur.
2. Ne tournez jamais le bras dans la direction opposée.

Préparation du visualiseur

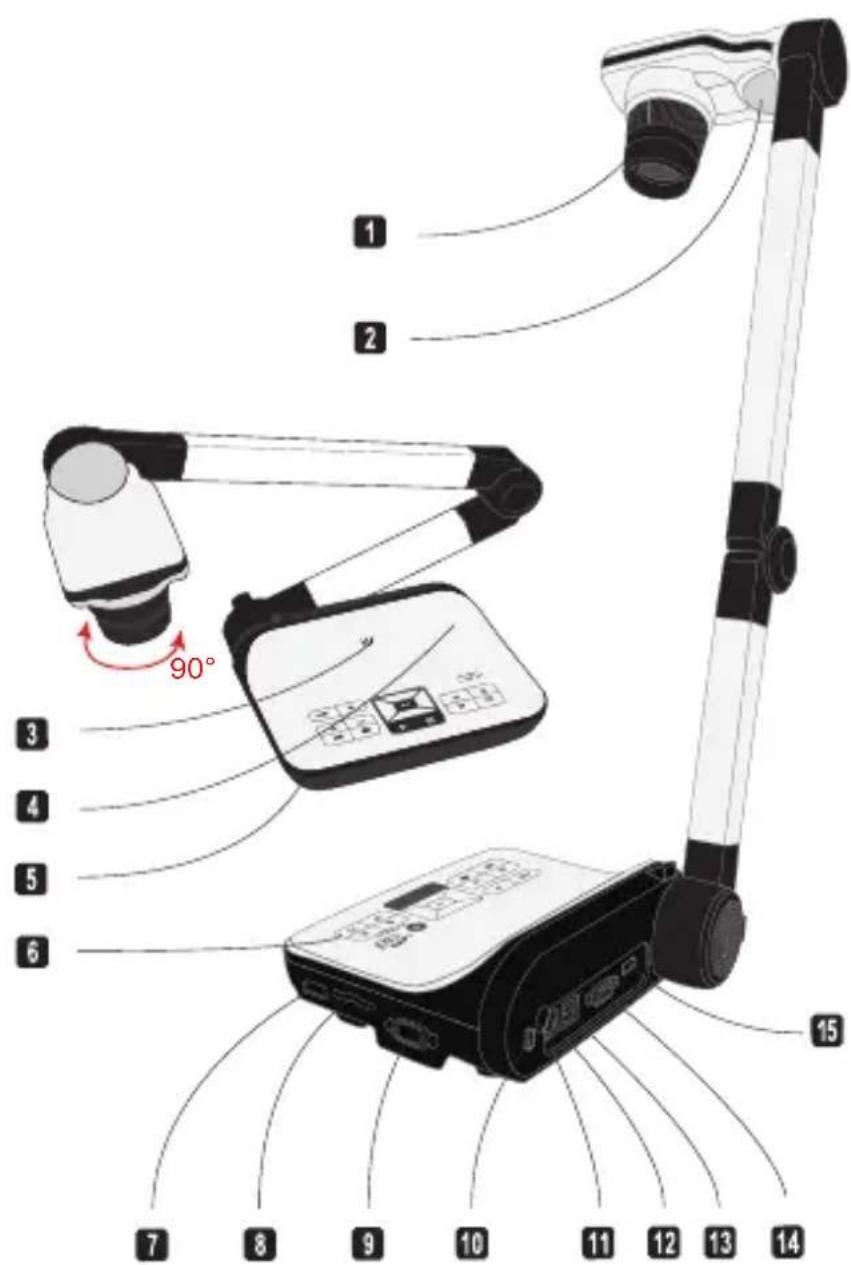

» Présentation des parties

Tete deamera
Lampe LED
Orateur
4 Microphone
5 Récepteur de signal de télécommande
6 Panneau de commande
7 Entreé HDMI
Emplacement carte SD

Port d'entrée VGA
Emplacement antivol
Recepteur de signal de télécommande
Prise électrique 5V CC
13Port USB
Port de sortie VGA
Sortie HDMI

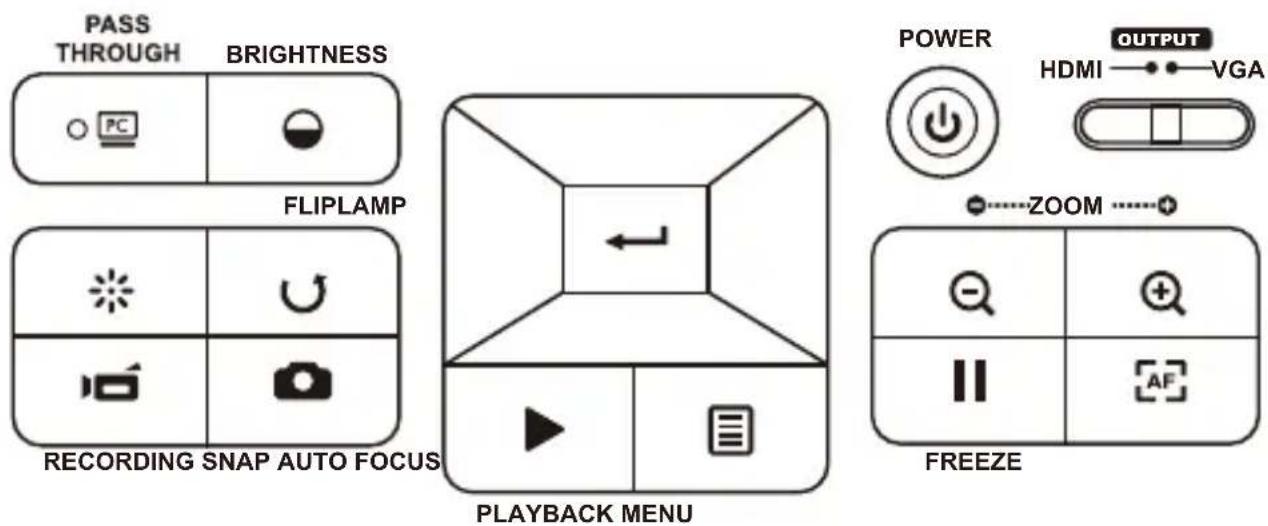

PLAYBACK MENU

Bouton	Fonction

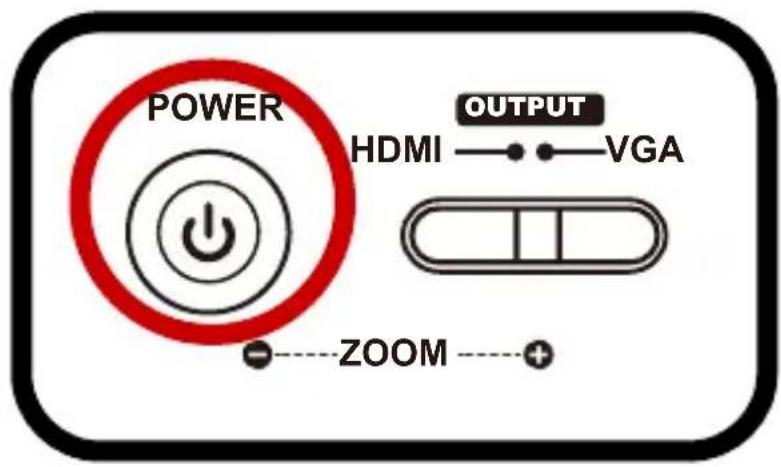

	Allumer/éteindre l'alimentation
	Tourner l'image par 180° chaque fois

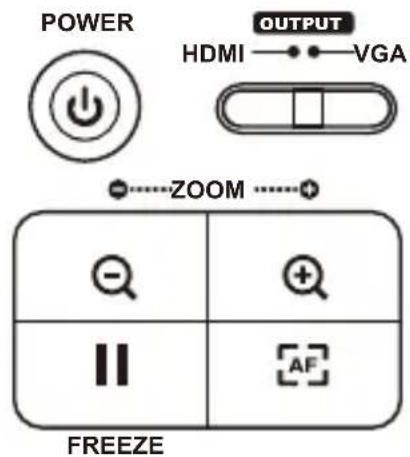

	Geler l'image affichée
	Prendre une photo

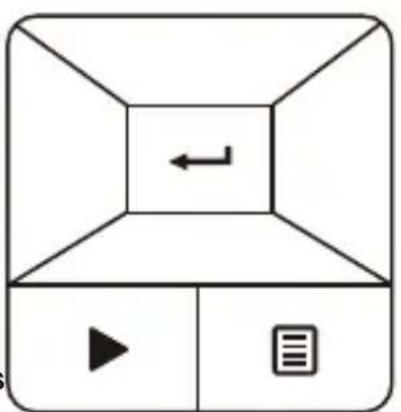

	Affichage du menu et sélection
	Bouton de direction
	Zoom arrêté
	Zoom avant
	Mise au point automatique unique

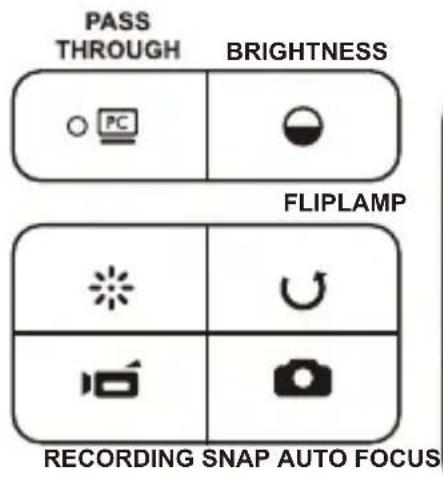

Bouton Fonction
PC	Accès au mode PC pour exécuter la fonction « PASSAGE »
	Activer la touche de raccourci de la luminosité
	Allumer/étéindre et régler la lumi-nosité de la lampe LED
	Enregistrement d'une série video et audio
	Accès au mode Lecture pour visualiser les séquences video et les images enregistrées
	Interrupteur de sortie HDMI-VGA

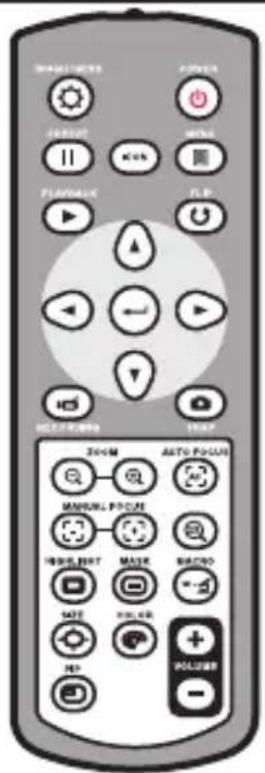

» Télekomande

Bouton	Fonction
	Activer la touche de raccourci de la luminosité
	Allumer/éteindre l'alimentation
II	Geler l'image affichée
ICON	Afficher ou caching les icônes de l'écran
	Pour ouvrir ou fermer le menu OSD
	Ouvrir le mode Lecture pour afficher les photos et les clipsVIDEOS qui ont été enregistrés
	Tourner l'image par 180° chaque fois
	Utilisez ces boutons pour sélectionner et ajuster
	Enregistrer un clip video
	Prendre une photo
	Zoom arrêté / Zoom avant sur l'image
	Une photo avec mise au point automatique
	Utilisez la barre de niveau pour ajuster manuellement la mise au point
2X	Aller rapidement au zoom numérique 2X ou 4X
	Activer/désactiver la fonction Surbrillance
	Activer/désactiver la fonction CacherActivé/désactiver la fonction Cacher

Bouton	Fonction
	Interrupteur Macro/Normal
	Ajustez la taille de la partie en surbrillance/cachée avec les Touches de navigation
	Réglez la couleur de l'extérieur de la partie en surbrillance/cachée avec les touches de navigation
+ volume	Augmenter/baisser le volume

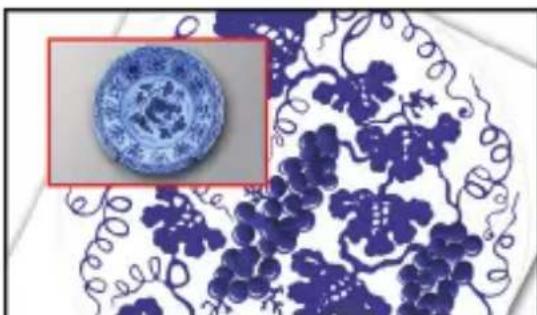

	Activer/désactiver la fonction Image dans image *Pour afficher une image fixe sous forme d'une petite image tout en affichant l'image

La télécommande infrarouge ne peut etre utilise que pres de I' appareil.
Insérez les piles dans le bon sens en respectant les signes ^ 一 + ^ 一 et -
Enlevez les deux piles AAA en même temps. N' utilisez pas une pile neue avec une pile usée ou des piles différentes

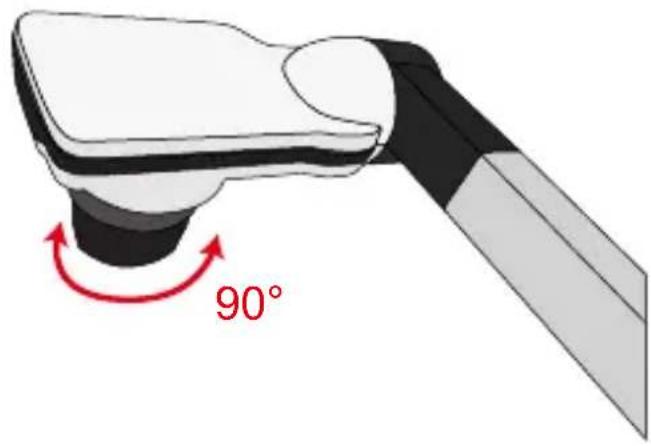

- Rotation

Tournier pour une rotation 90^ de l'image

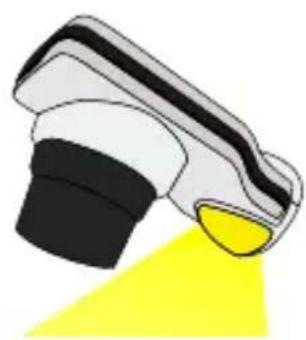

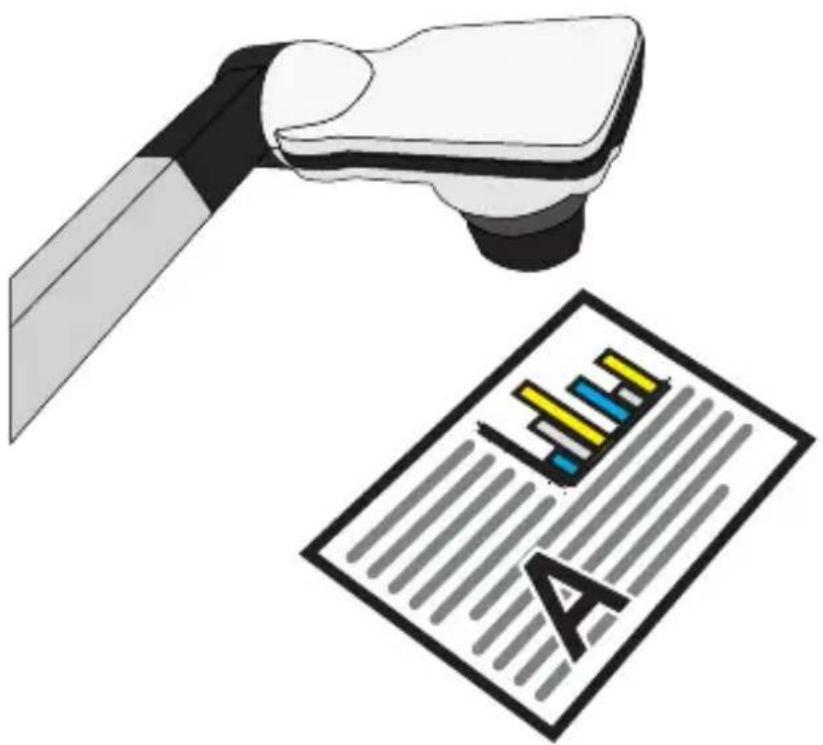

Lampe d'éclairage

Si vous étés dans un environnement souvent, allumez la lampe DEL pour une(Meilleure exposition.

1. Appuyez sur le bouton de la lampe DEL (8) à la base pour allumer/éteindre la lampe DEL.
2. Ajustez la luminosité en appuyant sur le bouton de la lampe (8).

- Options du menu dans le mode Prévisualisation

Elément Icon Option Description
Luminosité -		Utilisez les boutons Droite/Gauche pourrendre l'image plus claire/foncée
Effet	Graphique	Pour améliorer les nuances desdocuments couleurs comme par exempledes images, des graphiques, desschémas.
	Texte	Cette fonction a été conçu spécifique pour des documents texte, afin demettreen valeur les caractères et les lignes.
	N & B	Pour visualiser une image en noir etblanc. Pour mistrés visuaïser l'image,sélectionner cet effet pour prendre desphotos de documents en noir et blanc,etc.
	Négatif	Pour prendre une image négatif avec lacaméra.
	Croquis	Pour prendre une image croquis avec lacaméra.
Balance des blancs	Auto	L'utilisateur peutCHOISIR entre delNombreux modes (Auto, Fluorescent,Tungstène et Personnelisé) pours'adapter à différents environnementss.
	Fluorescent
	Tungstène
	Personnalisé
Zoom rapide 2X / 4X Réguleze le zoom rapide sur 2X ou 4X.

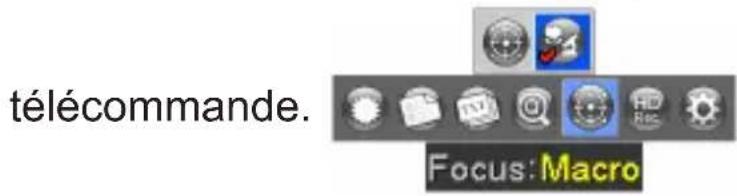

Macro	Normal	Sélectionnez le mode Standard pour37cm ~∞.
	Macro/Microscope	Sélectionnez le mode Macro/Microscopepour prendre des photos en gros plan oulorsque connecté à un microscope.
Résolution fixe 0.8M / 2M	13M Sélectionnez la résolutionfixe désirée.
Mode vidéo	Haute qualité	Sélectionnez le mode vidéo désiré
	rafraichissementélevé
RéGLAGE
Bip Marche/Arrêt Pour activité/désactiver le son bip
Fréquence 50Hz / 60Hz	50/60		Pour régler la fréquence de scintillement sur 50Hz ou 60Hz. Le réglage de fréquence est basé sur le standard de fréquence de votre réseau électrique local.
Connexion USB	Disque		Sélectionnez « Disque » pour le mode Stockage de masse »
	Cam PC		Sélectionnez « Cam PC » pour ouvrir le mode Cam PC
	Non / Oui Débranchez la		fonction USB
Sortie HDMI 720p/1080i/4K/Ajuster la résolution de sortie HD
Sortie VGA	XGA/UXGA/720p/WXGA		Ajuster la résolution de sortie VGA
Langue -			Permet de désoir la langue utilisé par l'OSD
Horloge - Pour régler la date et l'heure
Formater Non / Oui	F		Pour formater le support de stockage. Notez que tous les fichiers stockés sur le support sont supprimés.
Réinitialisation défaut No/ Oui			Pour restaurer les régages d'usine par défaut. Notez que vos régages actuels sont effacés.

- Options du Menu en mode Lecture

Élement Icône Option		Description
Info fichier	INFO	-	Pour afficher le titre du fichier, la date et l'heure enregistrées, la taille et la longueur de l'enregistrement.
Diaporama	©	Marché/Arrêt	Pour faire un diaporama avec l'intervalle sélectionné
Volume	©	-	Régler le volume de la lecture video. V
Supprimer un élément	©	Non / Oui	Pour supprimer le fichier sélectionné.
Supprimer tout	©AI	Non / Oui	Pour supprimer toutes les images du même type enregistrées dans la mémoire.

- Réglage de la luminosité

1. Appuyez sur le bouton LUMINOSITÉ de la télécommande ( ).
2. Utilisez les boutons (ou) pour augmenter ou réduire le niveau de luminosité.

- Fonction zoom

1. Utilisez le bouton Zoom ( pour faire un zoom avant ou arrirée à l'écran.

Régler la mise au point

• Auto-Focus
  Appuyez sur le bouton AF ( ) .Cette fonction vus permet de faire un autofocus unique.
• Focus Manuel

Appuyez sur le bouton manual focus (/ )
sur la télécommande pour affiner la mise au point.

- Anti-reflet

La feuille Anti-reflet est une feuille transparente en plastique qui se pose au-dessus des objets ou des surfaces brillantes pour réduire les reflÊts. Pour l'utiliser, posez la feuille anti-reflet au-dessus d'un object ou d'une surface brillante, comme un magazine, pour réduire les reflÊts de la lumière.

- Insérer etPTRirer une carte SD/SDHC (non fournie)

1. Insérez la carte mémoire dans la fente avec l'étiquette en haut et jusqu'àu fond.
   2.2. Si vous avez correctement insere la carte, l'icone( ) apparaitra sur l'écran et la mémoire interne ne sera plus disponible.
2. Pour-retirer la carte, poussez-la pour la libérer, puis tirez-la doucement hors de la fente.

N' éteignez pas l' alimentation lorsque vous formatez la carte SD.
Utilisez cet apparéil pour formater la carte SD. Si vous avez déjà formé la carte SD avec un ordinateur, formatez-la à nouveau en utilisant l' apparéil.
Si aucun périphérique de stockage n'est connecté, les fichiers seront tous enregistrés dans la mémoire interne.

- Enregistrer un clip video / Prendre une photo

1. Adapter la résolution de capture ou d'enregistrement aux réglages, voir tableau ci-dessous Choisissez le mode de mise au point approprié en fonction de la distance de l'objet désiré:
2. Réglez le mode de mise au point sur Normal pour entre 3cm et @1X ; 30cm et @17X . Changez le mode de mise au point sur Macro ( ) pour entre 3cm . Utilisez les boutons ( ) de zoom pour faire un zoom avant ou arrêté sur l'écran.
3. Appuyez sur le bouton Enregistrer ( ) pour commencer un enregistrement et appuyez à nouveau pour arrêté l'enregistrement.
4. Appuyez sur le bouton pression ( ) pour prendre une image fixe.

Sortie Format d' affichage		Résolution d' enregistrement
VGA	XGA 1024 x 768
	UXGA 1024 x 768
	720p 1280 x 720
	WXGA 1280 x 800
HDMI	720P 1280 x 720
	1080i 1920 x 1080
	4K1920 x 1080

Lecture

1. Appuyez sur le bouton LECTURE ( ).
2. La dernière image ou clip video enregistré commencera.
3. Utilisez les boutons haut et bas pour désir un fichier

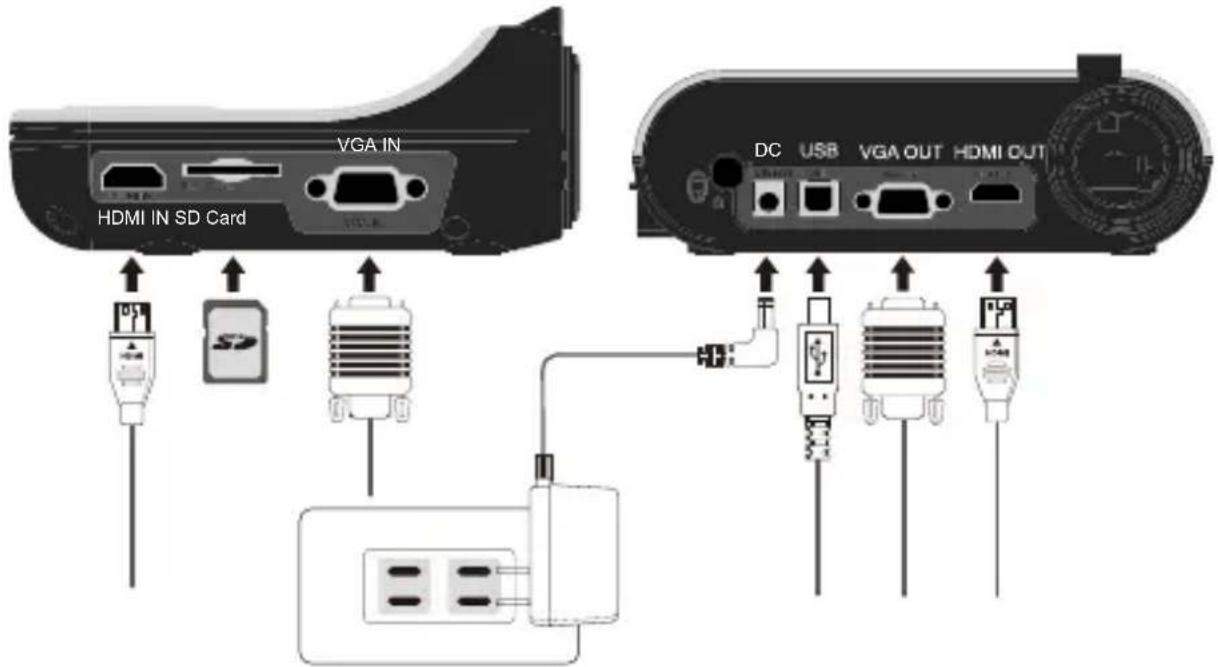

Diagramme du système

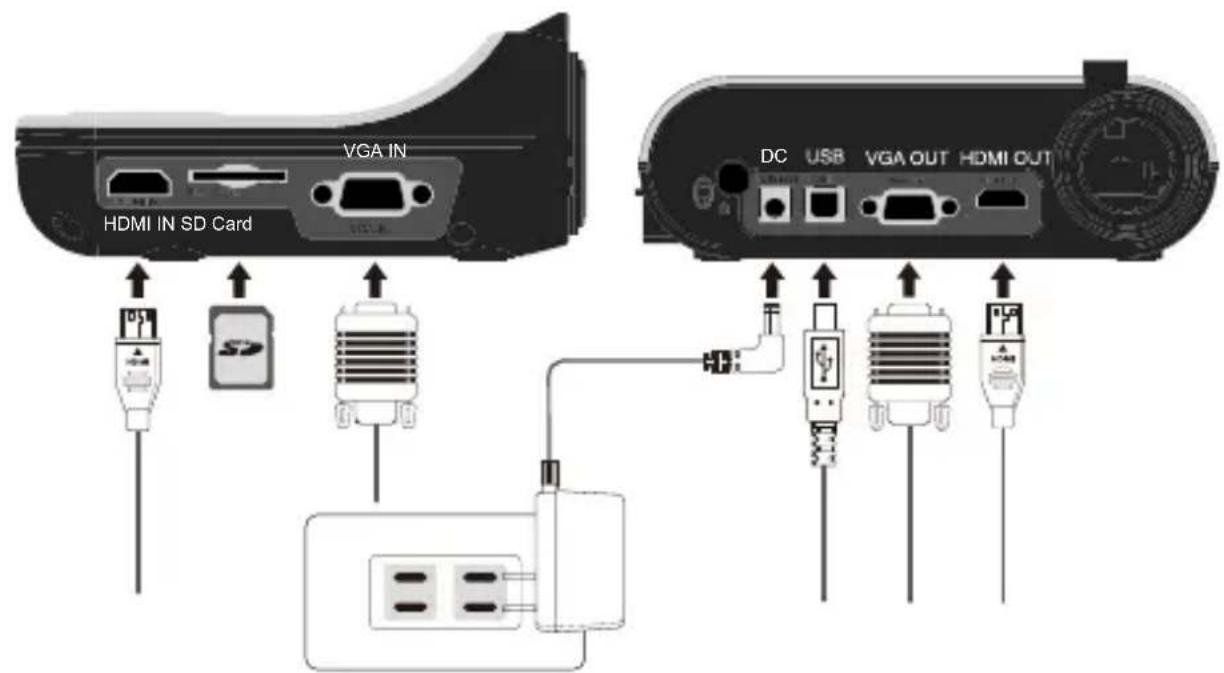

Etape 1 / Branchement sur une prise de courant

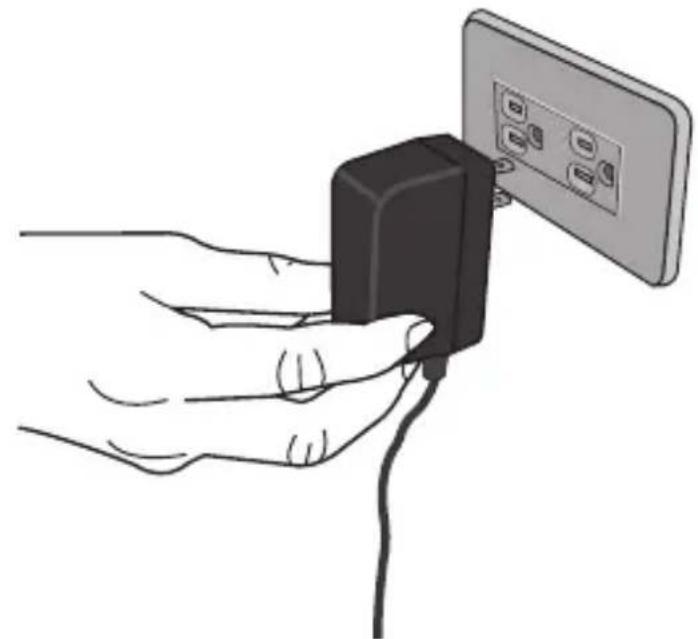

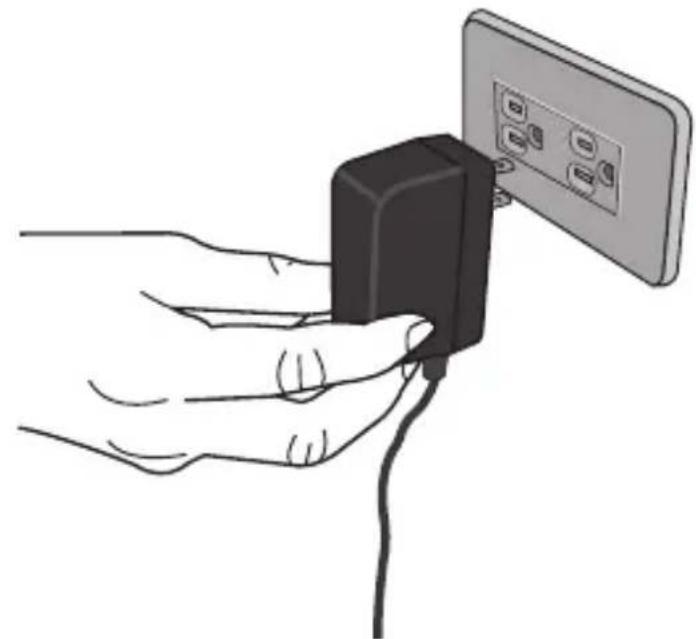

Utilisez l'adaptateur secteur pour brancher la prise ENTREE CC de l'appareil sur une prise de courant 100—240V CA.

Le type d'adaptateur d'alimentation varie en fonction de votre pays/région

Etape 2/Résolution de sortie et format d' affichage

Plusieurs résolutions de sortie sont disponibles en fonction des réglages de la sortie et du format d'affichage. Voir tableau ci-dessous:

Sortie Format d' affichage Résolution		Fréquence verticalie
VGA	4:3	1024 x 768	50 / 60 Hz
		1600 x 1200
	16:9	1280 x 720	50 / 60 Hz
		1280 x 800
HDMI 16:9		1280 x 720	50 / 60 Hz
		1920 x 1080
		4K (3840 x 2160) 30 Hz

*Le visualiser réduit automatiquement la résolution de sortie si l'appareil d'affichage ne supporte pas la résolution maximale.

Etape 2/ Résolution d' affichage et format affichage

	Port du produit	Cable	port dispositif d'affichage	PC Port
VGA	RGB OUT- PUT	RGB INPUT	RGB INPUT
	RGB INPUT		RGB OUTPUT	RGB OUTPUT
HDMI	HDMI OUT	HDMI-INPUT	HDMI-INPUT
	HDMI IN		HDMI OUTPUT	HDMI OUTPUT
USB	TYPE B Port	TYPE A Port TYPE A Port	TYPE A Port TYPE A Port

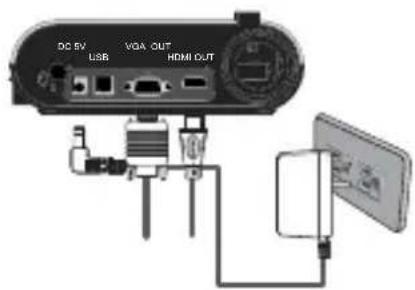

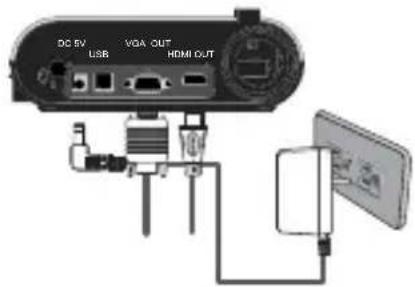

Raccordement par la SORTIE VGA

Raccordez un cable VGA au port de sortie VGA.

Raccordement par USB

Appuyez sur le bouton MENU ( Connexion USB.

Sélectionnez « Disque » pour raccorder un stockage de masse.

Sélectionnez « PC Cam » pour l'utiliser comme une webcam.

- Copier des fichiers sur votre ordinateur

Veuillez notes que les clips video sont enregistrés au format AVI et qu'ils sont compilés avec

CLIPxxxx.avi(xxxx sont des numérios en série). Avant de pouvoir regarder ces clips video sur votre PC, il est possible que vous ayez besoin d'installer des programmes multimédia.

1. Allumez I' appeareil.
2. Branchez I' appeareil sur I' ordinateur en utilisant un cable USB.
3. Appuyez sur MENU (→ Sélectionnez « Connexion USB » → choisissez « Disque »). La mémoire interne ou la mémoire externe sera détectée.

Vous pouvez alors regarder les images d'une carte SD en utilisant un logiciel de lecture sur le

PC ou couper et coller simplement les fichiers sur votre PC.

Utilisation de l'appareil comme Cam PC

1. Branchez l'appareil sur votre ordinateur. Allumez votre ordinateur, puis branchez le cable USB accessoire sur le port USB de votre ordinateur. Assurez-vous que le connecteur et le port sont correctement alignés.

Choisissez le mode Cam PC.

Branchez l'autre extrémité du cable USB sur l'appareil.

Allumez, appuyez sur MENU ( → selectionnez Connexion USB → selectionnez Cam PC ( ) et appuyez sur le bouton OK pour confirmer.

1. Lancez la Camerpa PC

Une fois l'appareil correctement connecté et détecté par votre PC, Vous pouvez lancer libre logiciel préfééré et utiliser la fonction de Caméra PC.

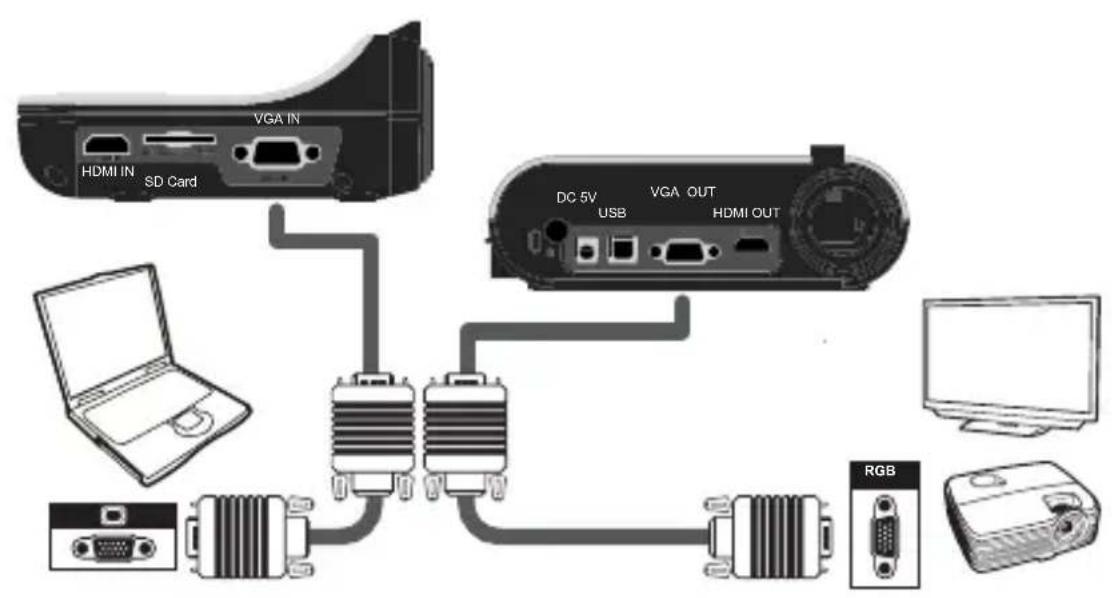

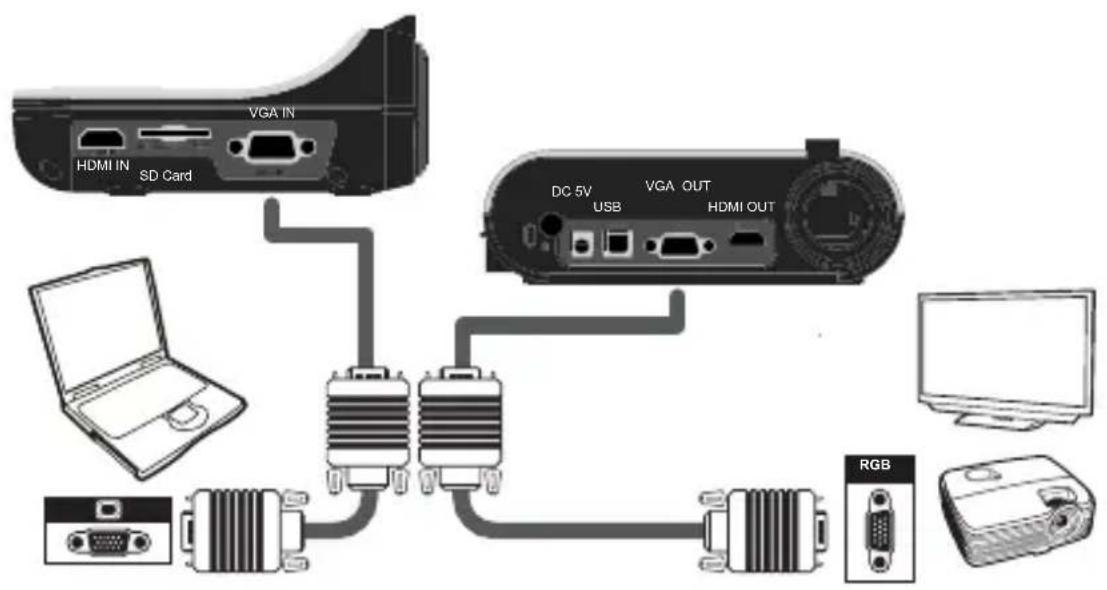

Raccordement à un ordinateur

Pour afficher l' image de l' ordinateur, appuyez sur le bouton PC du panneau de contrôle. Sur un ordinateur portable, pour selectionner le mode de sortie d' affichage, utilisez la commande clavier (Fn + ) pour changer entre les modes d' affichage. Pour les autres commandes, referez-vous au manuel de votre ordinateur portable. Le signal ne peut passer qu' entre le port ENTREE VGA et SORTIE VGA ou le port ENTREE HDMI et SORTIE HDMI sur le visualiseur. Veuillez connecter un apparéil d' affichage pour afficher l' image sur l' ordinateur.

Sur un ordinateur portable, pour selectionner le mode de sortie d'affichage, utilisez la commande clavier ( Fn + pour changer entre les modes d'affichage. Pour les autres commandes, referez-vous au manuel de votre ordinateur portable.

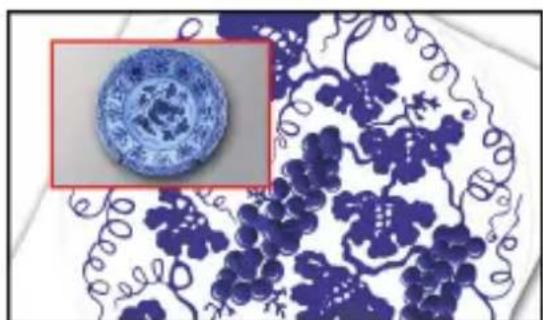

- Fonction Surbrillance

1. Si vous VOULEZ attirer l'attention sur une partie particulière d'une image, vous pouvez utiliser la fonction Surbrillance.
2. Appuyez sur le bouton Surbrillance ( sur la télécommande etutilisez les boutons de direction pour déplacer la section en surbrillance.

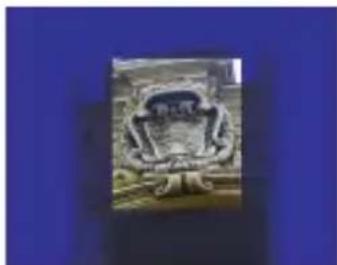

- Fonction Cacher

1. Vous pouvez cacher une partie de l'image affichée.
2. Appuyez sur le bouton Surbrillance ( ) sur la télécommande et utilisez les boutons de direction pour déplacer la section en surbrillance.

Appuyez sur le bouton Taille ( ) sur la télécommande et utilisez les boutons de direction pour ajuster la taille de la section en surbrillance/àchner.
Appuyez sur le bouton Couleur( sur la télécommande et utilisez les boutons de direction pour changer la couleur de la section en surbrillance/à cacher.

- Fonction PIP (Image dans une Image)

1. Appuyez sur le bouton PIP ( ) pour afficher une image fixe d'environ un quart de la taille sur l'affichage en direct de laamera.
2. Appuyez sur les boutons HAUT / BAS pour modifier la position entre les images.

- Branchement d'un microscope

Vous pouvez brancher un microscope pour vous permettre de regarder des objets microscopiques sur un grand écran.

1. Ajustez le microscope et faites la mise au point sur les objets.
2. Choisissez un adaptor de microscope approprié.

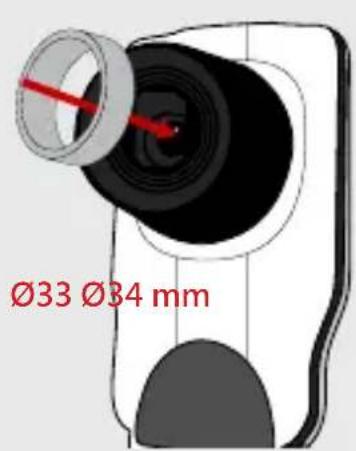

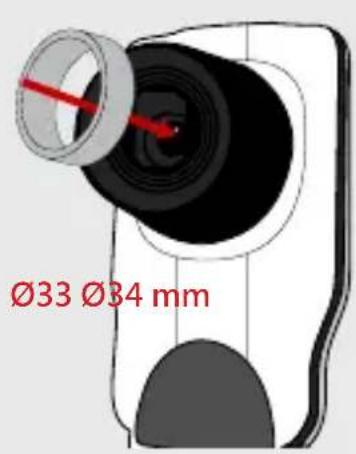

3. Les accessoires d'adaptateur de microscope sont les lentilles suivantes : Ø28mm ,Ø31mm, Ø33mm, Ø34mm.

Pour la lentille de 033mm, 034mm, seulement un adaptor de microscope avec une étiquette 033 ou 034mm doit être installé.

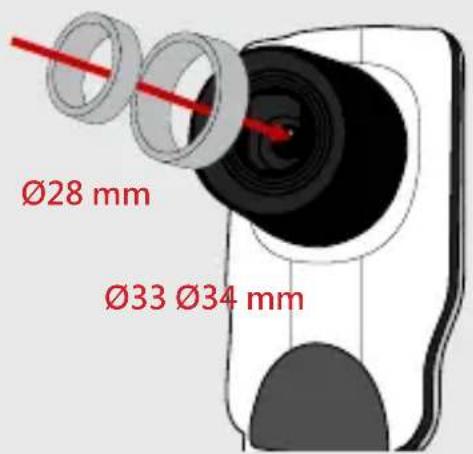

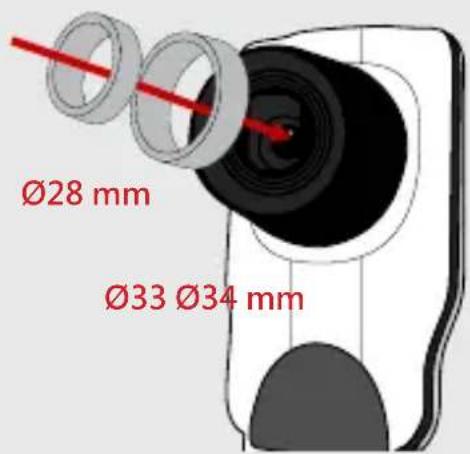

Pour la lentille de 028mm, veuilles inserer I' adaptateur 028mm sur le 033 ou 034mm.
Pour la lentille de 031mm, veuilles inserer l' adaptateur 031mm sur le 033 ou 034mm.

1. Montez / enlevez l'adaptateur du microscope sur / de l'objet en suivant la manipulation indiquée sur l'image
2. Appuyez sur MENU ( --> seLECTIONnez Mise au point ( --> seLECTIONnez Macro ou appuyez sur le bouton ( de la

1. Branchement de la lentille avec l'adaptateur de microscope sur le microscope.

Si I' image est floue. Ajustez la mise au point du microscope.
Appuyez sur le bouton AF ( [+] ou utilisez le bouton de mise au point manuelle de la télécommande pour ajuster manuellement la point.

Rangement

1. Eteignez l'appareil.

1. Débranche l'adaptateur secteur de la prise de courant. Puis débranche l'adaptateur secteur et tous les câbles.

1. Pliez la tete de la camera et les bras dans les directions indiquées sur la figure.

Problème	Cause Solution
Elle ne s'allume pasnormalement.	L'adaptateur secteur n'estpas branché correctement surla prise de courant ou sur levisualiser.	Rebranche une extrémité del'adaptateur secteur sur le visualiseruet l'autre extrémité sur une prise decourant.
Impossible deprérendes photosou d'enregistrrez desclips video.	Mémoire insuffisante Libérez de	de l'espace sur la carte SD/MMC ou dans la mémoire interne.
	La carte SD que vous utilisez est "protégée"	Réglez la carte SD pour la rendirenscriptible.
Aucune image aprèsla connexion.	Le visualiser n'est pascorrectement connecté àl'appareil externe.	Connectez de nouveau tous les câblesnecessaires avec l'appareil externe.
	Type de source d'appareild'affichage externe incorrect.	Réglez le bon type de source del'appareil d'affichage externe.
	Port de sortie du boutonde série de la sortie duvisualiser incorrect.	Réglez le port de sortie avec le boutonde série.
	L'indicateur du bouton PCPassthrough est allumé	[F]Appuyez sur le outon PCPassthrough pour désactiver lafonction.
L'image est floue. La distance entre l'objet etl'objectif est trop petite.		Appuyez sur le bouton AF pour faisereautomatiquement la mise au point ouajustez-la en appuyant sur Mise au point manuelle.Sélectionnez le mode Macro si ladistance est moins de 37cm.
L'imagé est àl'envers.	Le document n'est pas posécorrectement dans l'espacede travail recommandé.	Appuyez sur le bouton [ ]pourchangera la direction.
L'imagé ne changepas.	L'imagé de laamera estréglé sur Geler Freeze[ ]	Appuyez à nouveau sur le bouton [ ]du panneau de contrôle pour arrêtér lapause.
La télécommande nemarche pas.	Pas d'alimentation Remplacez	les piles AAA de latélécommande.
	Un objet obtrue le récepteurde signal de la télécommandedu visualiser.	Enlevez les objets qui se trouventdevant le visualiser.
	La distance d'utilisation esttrop grande.	Rapprochez-vous du visualiseruronque vous utilisez la télécommande.
Problème Cause Solution
LL'écran LCD affiche un message « ERREUR MÉMOIRE » ou « ERREUR CARTE ». Ou la carte mémoire ne peut pas être lue	Le format de la carte mémoire n'est pas compatible avec l'appareil.
	La carte mémoire est algériée. Remplacez la carte mémoire avec une nouvelle carte.
Impossible de supprimer les images et les séquences video et impossible également de les trouver dans la carte mémoire.	Les enregistrentes perdus sont enregistrés dans la mémoire interne.
Impossible de voir des clips vidEOS sur mon ordinateur.	Le logiciel n'est pas installé sur l'ordinateur.
L'écran de la télévision n'affiche rien après avoir raccordé l'ordinateil à la télévision	L'ordinateil n'est pas raccordé correctement à la télévision.
Des bruits apparaisent lors de la visualisation des images sur l'écran LCD ou sur l'ordinateur.	Le réglage du scintillagement ne correspond pas à la norme du pays dans lequel vous séjournez.

DC554

Visualseur

90^

- Bienvenido:
