Type de produit	Boîtier d'unité centrale
Marque	Corsair
Modèle	Carbide SPEC-OMEGA RGB
Dimensions (L x l x H)	495 mm x 233 mm x 516 mm
Poids	Environ 8 kg
Matériau	Verre trempé (panneau latéral), acier, plastique
Formats de carte mère supportés	ATX, Micro-ATX, Mini-ITX
Emplacements de ventilateurs	Avant : 3x 120 mm / 2x 140 mm ; Haut : 2x 120/140 mm ; Arrière : 1x 120 mm
Ventilateurs inclus	2x HD120 RGB + 1x 120 mm standard
Compatibilité radiateurs	Avant : 360/280 mm ; Haut : 240 mm ; Arrière : 120 mm
Longueur maxi carte graphique	370 mm
Hauteur maxi dissipateur CPU	170 mm
Longueur maxi alimentation	200 mm
Connecteurs panneau avant	USB 3.0 x2, HD Audio, boutons Reset et Power, LED HDD, LED Power
Contrôleur RGB inclus	Lighting Node PRO
Baies de stockage	6x 3.5" (disques durs) + emplacements pour SSD 2.5"
Alimentation	Non incluse (format ATX standard)
Nettoyage	Utiliser un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Débrancher l'alimentation avant intervention ; manipulation du verre trempé avec précaution
Réparabilité	Pièces remplaçables : ventilateurs, contrôleur RGB, filtres à poussière ; contacter Corsair pour RMA
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - Carbide SPECOMEGA RGB CORSAIR

Quelles sont les dimensions du boîtier Corsair Carbide SPEC-OMEGA RGB ?

Le boîtier mesure 495 mm de longueur, 233 mm de largeur et 516 mm de hauteur.

Quel type de carte mère est compatible ?

Ce boîtier supporte les formats ATX, Micro-ATX et Mini-ITX.

Combien de ventilateurs peuvent être installés et où ?

Vous pouvez installer : 3x 120 mm ou 2x 140 mm à l'avant, 2x 120/140 mm en haut, et 1x 120 mm à l'arrière.

Le boîtier est-il livré avec des ventilateurs ?

Oui, il est livré avec deux ventilateurs HD120 RGB et un ventilateur standard de 120 mm.

Quelle est la longueur maximale de la carte graphique supportée ?

La longueur maximale est de 370 mm.

Puis-je installer un watercooling dans ce boîtier ?

Oui, vous pouvez installer un radiateur de 360 mm ou 280 mm à l'avant, 240 mm en haut, et 120 mm à l'arrière.

Comment connecter l'éclairage RGB des ventilateurs ?

Utilisez le Lighting Node PRO inclus : branchez les câbles LED des ventilateurs sur le hub de ventilation en respectant l'ordre (1 à 6) pour que les effets lumineux fonctionnent correctement.

Les connecteurs du panneau avant ont-ils une polarité ?

Pour les boutons Power et Reset, la polarité n'a pas d'importance. En revanche, les connecteurs des LED (Power LED, HDD LED) sont polarisés : respectez le + et le -.

Que faire si un ventilateur est défectueux ou si le boîtier est endommagé ?

Contactez Corsair via www.corsair.force.com pour demander une RMA (autorisation de retour) afin de remplacer les pièces défectueuses.

Comment nettoyer le boîtier et le panneau en verre trempé ?

Utilisez un chiffon doux et sec ou légèrement humide (eau claire). Évitez les nettoyants abrasifs ou à base d'ammoniaque qui pourraient endommager le verre et les finitions.

MODE D'EMPLOI Carbide SPECOMEGA RGB CORSAIR

Table des Matières Caractéristiques Techniques du Boîtier

Caractéristiques Techniques du Boîtier....12

Contenu du Kit D'accessoires 13

Attributs du Boîtier 14

Retrait des Panneaux Latéraux 15

Installation de la Carte Mère 15

Installation des Disques Durs....16

Installation des SSD 16

Installation de L'alimentation....17

Installation des Cartes Pci-E/PCI 17

Retrait des Panneaux Avant Et Supérieurs....18

Installation des Connecteurs E/S Avant....18

Utilisation de Lighting Node Pro....19

Foire aux Questions 20

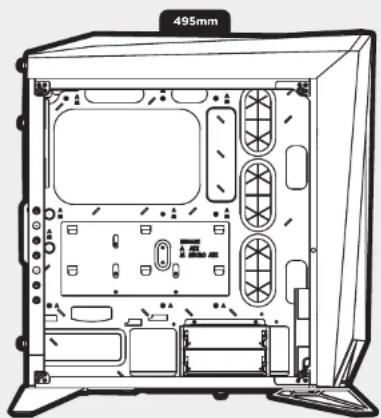

Longueur: 495mm

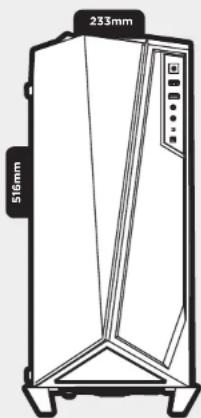

Largeur: 233mm

Hauteur: 516mm

Longueur maximale de la carte graphique: 370mm

Hauteur maximale du processeur:....170mm

Longueur maximale de l'alimentation:....200mm

Emplacement des ventilateurs:

Avant: 3 unités de 120 mm/2 de 140 mm

Haut: 2 unites de 120/140mm

Arrière: 120mm

Compatibilité des radiateurs:

Avant: 360mm/280mm

Haut: 240mm

Arrière: 120mm

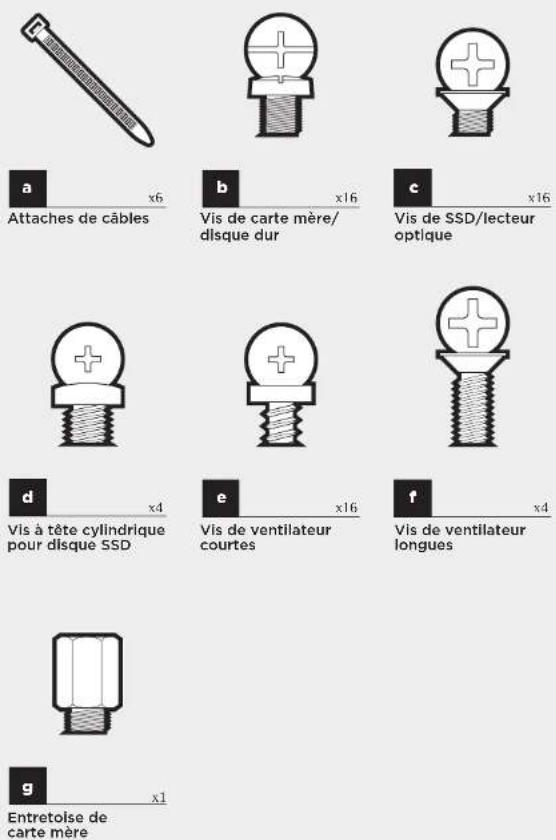

Contenu du Kit D'accessoires

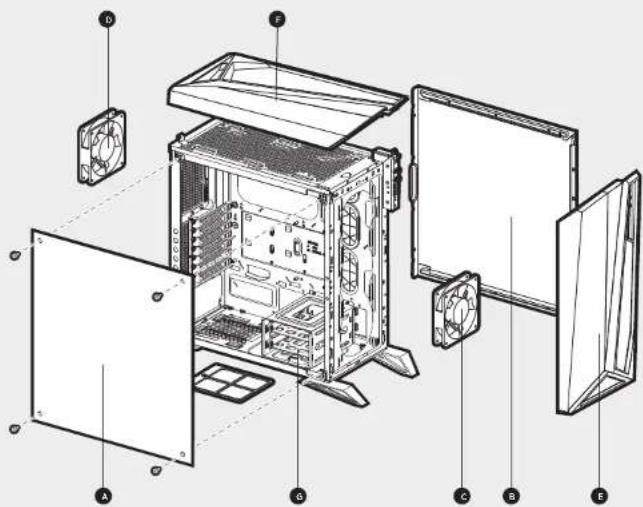

Caractéristiques du Boîtier

A Panneau latéral en verre trempé
B Panneau latéral plein
2 x HD120 RGB Ventilateur
D 1 x ventilateur de 120 mm
E Panneau avant
P Panneau supérieur
6 Cage de disque dur

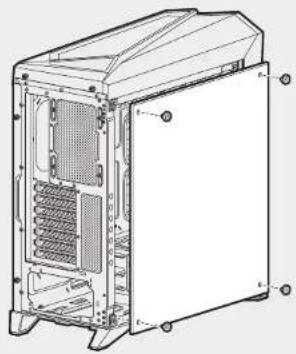

1. Retrait des Panneaux Latéraux

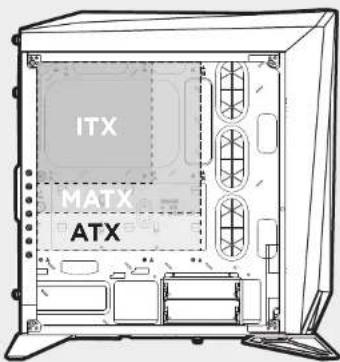

1. Installation de la Carte Mère

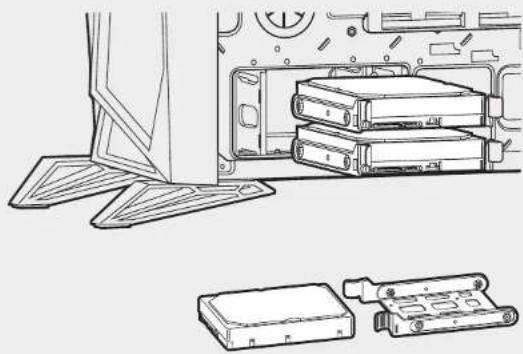

1. Installation des Disques Durs

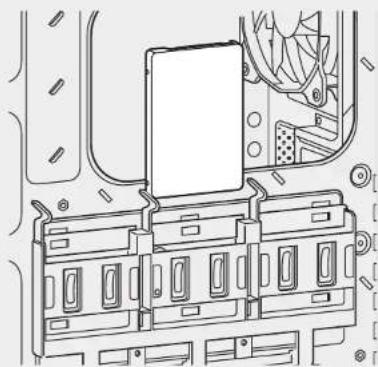

1. Installation des SSD

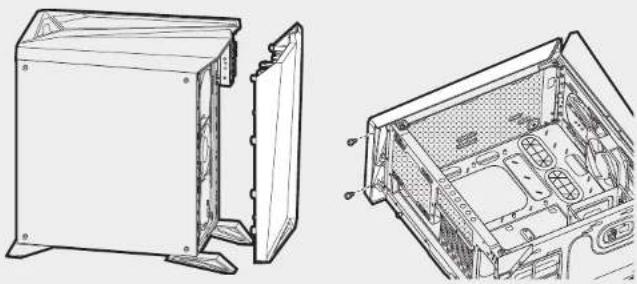

1. Retrait des Panneaux Avant et Supérieur


1. Installation des Connecteurs d'e/S Avant6. Installation des Cartes PCI-B


CARBIDE SERIES SPEC-OMEGA RGB

9. Utilisation de Lighting Node PRO

• Éteignez votre système avant d'installer le Lighting Node PRO.
• Branchez le câble mini-USB sur l'arrière du Lightning Node PRO puis branchez l'extrémité à 9 broches sur un cavalier USB 2.0 interne disponible de votre système.

• Remarques sur la connectique

  Les câbles des LED du ventilateur doivent être connectés au hub de ventilation en respectant l'ordre des effets lumineux voulus. Les ventilateurs doivent commencer à la position « 1 » et continuer en série, 1 > 2 > 3 > 4 > 5 > 6
  Un ventilateur non connecté en série entraînera l'arrêt de la communication et de la fonction d'éclairage LED RGB.

• Montez les ventilateurs à l'emplacement de votre choix dans le châssis.
• Trouvez pour le hub de ventilation un emplacement suffisamment spacieux pour connecter tous les câbles des LED RGB des ventilateurs installés dans votre système.

  Le contrôleur de ventilation devra également être branché au hub de ventilation pour pouvoir contrôler l'éclairage LED RGB.

• Installez le hub de ventilation à l'aide des bandes de fixation fournies.

Foire aux Questions

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation?
   Non, uniquement pour les connecteurs à DEL.

2. À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus?

Veuillez vous rendre sur le site www.corsair.force.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.

1. Où puis-je monter un ventilateur?

Montage pour ventilateur Emplacements
Avant 3x 120mm / 2x 140mm
Hout 2x 120mm/140mm
Ambris 5x 120mm

Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair.com, à la page des produits.
