| Tipo de producto | Caja de unidad central |
| Marca | Corsair |
| Modelo | Carbide SPEC-OMEGA RGB |
| Dimensiones (L x A x H) | 495 mm x 233 mm x 516 mm |
| Peso | Aproximadamente 8 kg |
| Material | Vidrio templado (panel lateral), acero, plástico |
| Formatos de placa base compatibles | ATX, Micro-ATX, Mini-ITX |
| Ubicaciones de ventiladores | Frontal: 3x 120 mm / 2x 140 mm; Superior: 2x 120/140 mm; Trasero: 1x 120 mm |
| Ventiladores incluidos | 2x HD120 RGB + 1x 120 mm estándar |
| Compatibilidad de radiadores | Frontal: 360/280 mm; Superior: 240 mm; Trasero: 120 mm |
| Longitud máxima de tarjeta gráfica | 370 mm |
| Altura máxima del disipador de CPU | 170 mm |
| Longitud máxima de la fuente de alimentación | 200 mm |
| Conectores del panel frontal | USB 3.0 x2, HD Audio, botones Reset y Power, LED HDD, LED Power |
| Controlador RGB incluido | Lighting Node PRO |
| Bahías de almacenamiento | 6x 3.5" (discos duros) + ranuras para SSD 2.5" |
| Fuente de alimentación | No incluida (formato ATX estándar) |
| Limpieza | Usar un paño suave y seco; evitar productos abrasivos |
| Seguridad | Desconectar la fuente de alimentación antes de intervenir; manipular el vidrio templado con precaución |
| Reparabilidad | Piezas reemplazables: ventiladores, controlador RGB, filtros de polvo; contactar a Corsair para RMA |
| Garantía | 2 años (piezas y mano de obra) |
Preguntas frecuentes - Carbide SPECOMEGA RGB CORSAIR
Preguntas de los usuarios sobre Carbide SPECOMEGA RGB CORSAIR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Unite Centrale en formato PDF gratis! Encuentra tus instrucciones Carbide SPECOMEGA RGB - CORSAIR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Carbide SPECOMEGA RGB de la marca CORSAIR.
MANUAL DE USUARIO Carbide SPECOMEGA RGB CORSAIR
Contenido Especificaciones del Chasis
Especificaciones del Chasis....32
Contenido del Conjunto De Accesorios 33
Características del Chasis....34
Retirada de los Paneles Laterales 35
Instalación de la Placa Base 35
Instalación de las Unidades Hdd 36
Instalación de las Unidades Ssd 36
Instalación de la Psu 37
Instalación de las Tarjetas Pci-E/Pci....37
Extracción de los Paneles Delantero Y Superior....38
Instalación de los Conectores De E/S Frontales....38
Usando Lighting Node Pro 39
Preguntas más Frecuentes....40
Largo: 495mm
Ancho: 233mm
Alto: 516mm
Longitud máxima de GPU: 370mm
Alto máxima de CPU: 170mm
Longitud máxima de PSU: 200mm
Ubicaciones de los ventiladores:
Compatibilidad del radiador:

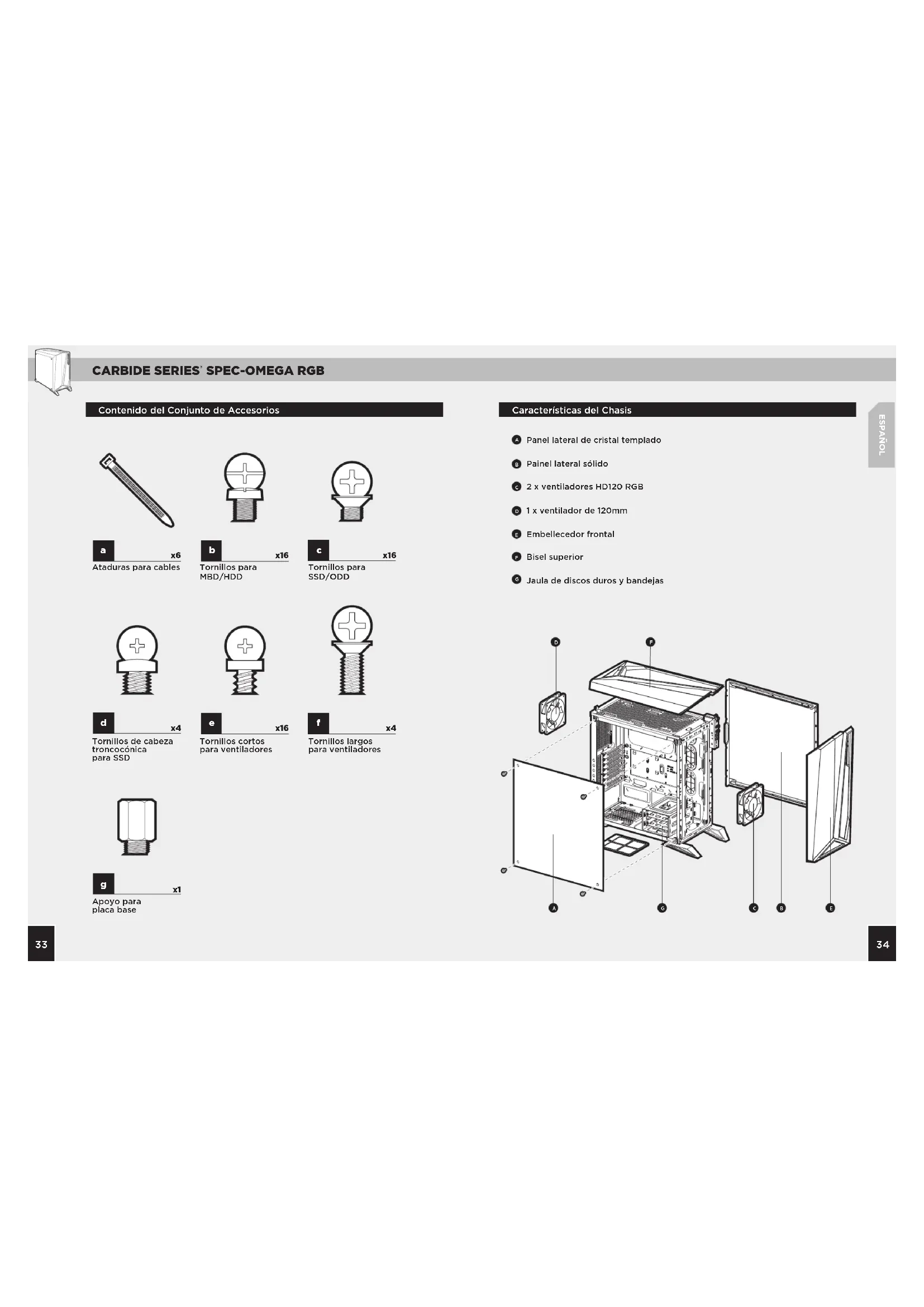

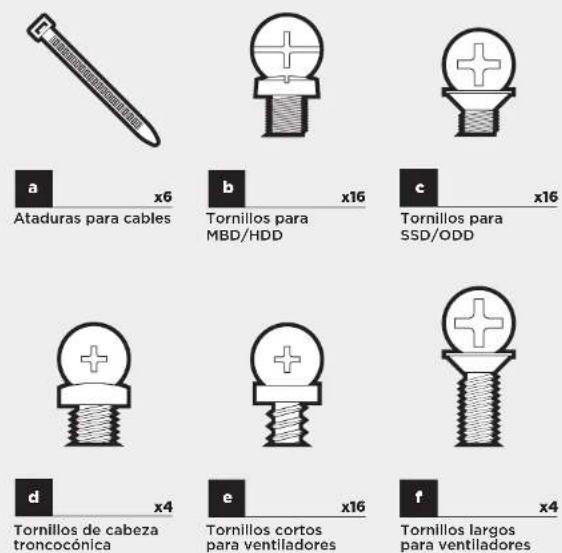

Contenido del Conjunto de Accesorios
d x4
Tornillos de cabeza troncocónica para SSD
9 x1 Apoyo para placa base

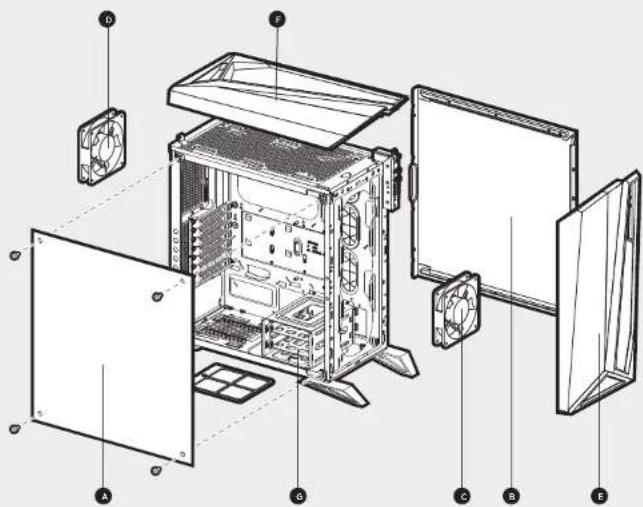

Características del Chasis
Panel lateral de cristal templado
B Painel lateral sólido
2 x ventiladores HD120 RGB
D 1 x ventilador de 120mm
E Embellecedor frontal
Bisel superior
Jaula de discos duros y bandejas

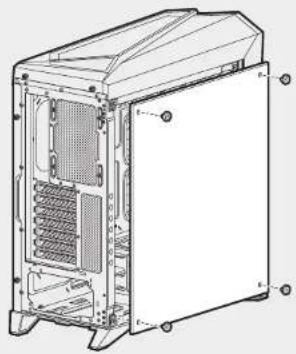

- Cómo Remover los Paneles Laterales

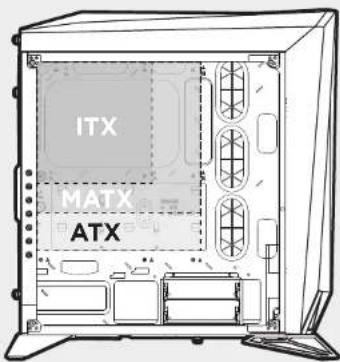

- Instalación de la Placa Base

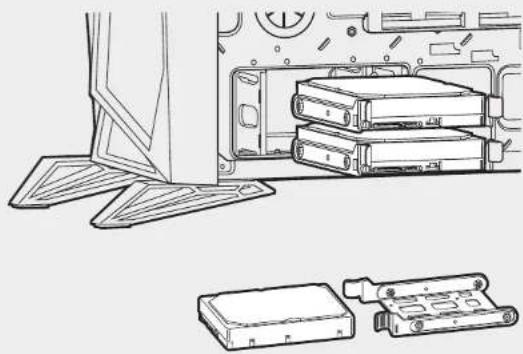

- Instalación de las Unidades HDD

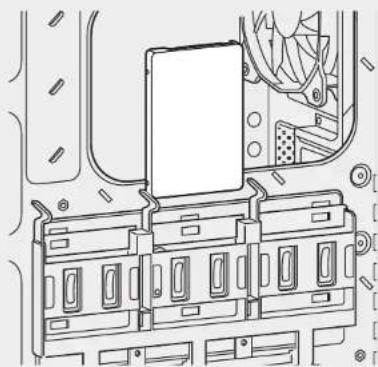

- Instalación de las Unidades SSD

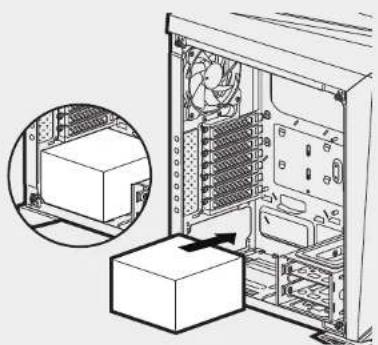

- Instalación de la PSU

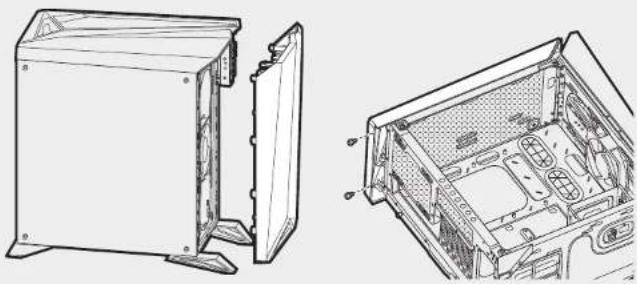

- Extracción de los Paneles Delantero y Superior
- Instalación de los Conectores de E/S Frontales6. Instalación de las Tarj
CARBIDE SERIES SPEC-OMEGA RGB
9. Usando Lighting Node PRO
- Apague el sistema antes de instalar el Lighting Node PRO.
- Enchufe el cable Mini USB en la parte trasera del Lightning Node PRO y luego enchufe el extremo de 9 clavijas en un cabezal USB 2.0 interno disponible del sistema.
- Indicaciones de conexión
El cableado del ventilador LED debe conectarse a la plataforma del ventilador para poder mostrar los efectos de iluminación. Los ventiladores deben empezar en «1» y continuar en serie. 1 > 2 > 3 > 4 > 5 > 6
Si un ventilador no está conectado en serie, se romperá la comunicación y la función de iluminación RGB LED no funcionará.
- Monte el/los ventilador/es donde desee en el chasis.
- Busque un lugar donde la plataforma del ventilador pueda conectarse a todos los cables del RGB LED de los ventiladores instalados en su sistema.
El controlador del ventilador también debe enchufarse a la plataforma del ventilador para controlar la iluminación RGB LED.
- Monte la plataforma del ventilador con las bandas de fijación proporcionadas.
Preguntas Frecuentes
- ¿Es importante la polaridad al instalar el cabezal de reinicio y de encendido del panel I/O? No, sólo los cabezales LED.
- ¿Con quién me debo poner en contacto si recibo mi chasis dañado o uno de los ventiladores ya no funciona? Por favor, diríjase a www.corsair.force.com y pida un RMA para que podamos reemplazar las piezas dañadas.
- ¿Dónde puedo montar un ventilador?
| Puntos de montaje para ventiladores | |
| Parte salantera: 3x 120mm/2x | 140mm |
| Perte superior 2x 120mm/40mm | |
| Perte superior 1x 120mm | |
Para obtener más información sobre este chasis, visite la página del producto en corsalr.com
