Тип продукта	Корпус системного блока
Бренд	Corsair
Модель	Carbide SPEC-OMEGA RGB
Размеры (Д x Ш x В)	495 мм x 233 мм x 516 мм
Вес	Около 8 кг
Материал	Закаленное стекло (боковая панель), сталь, пластик
Поддерживаемые форм-факторы материнской платы	ATX, Micro-ATX, Mini-ITX
Количество слотов для вентиляторов	Спереди: 3x 120 мм / 2x 140 мм; Сверху: 2x 120/140 мм; Сзади: 1x 120 мм
Вентиляторы в комплекте	2x HD120 RGB + 1x стандартный 120 мм
Совместимость с радиаторами	Спереди: 360/280 мм; Сверху: 240 мм; Сзади: 120 мм
Максимальная длина видеокарты	370 мм
Максимальная высота кулера CPU	170 мм
Максимальная длина блока питания	200 мм
Разъемы передней панели	USB 3.0 x2, HD Audio, кнопки Reset и Power, индикатор HDD, индикатор Power
Встроенный RGB-контроллер	Lighting Node PRO
Отсеки для накопителей	6x 3.5" (жесткие диски) + места для SSD 2.5"
Блок питания	Не входит в комплект (стандартный ATX)
Чистка	Используйте мягкую сухую ткань; избегайте абразивных средств
Безопасность	Отключайте питание перед обслуживанием; обращайтесь с закаленным стеклом осторожно
Ремонтопригодность	Заменяемые детали: вентиляторы, RGB-контроллер, пылевые фильтры; обращайтесь в Corsair по RMA
Гарантия	2 года (детали и работа)

Часто задаваемые вопросы - Carbide SPECOMEGA RGB CORSAIR

Каковы размеры корпуса Corsair Carbide SPEC-OMEGA RGB?

Корпус имеет размеры 495 мм в длину, 233 мм в ширину и 516 мм в высоту.

С какими материнскими платами совместим корпус?

Этот корпус поддерживает форм-факторы ATX, Micro-ATX и Mini-ITX.

Сколько вентиляторов можно установить и где?

Вы можете установить: 3x 120 мм или 2x 140 мм спереди, 2x 120/140 мм сверху и 1x 120 мм сзади.

Идут ли вентиляторы в комплекте с корпусом?

Да, в комплекте идут два вентилятора HD120 RGB и один стандартный вентилятор 120 мм.

Какова максимальная длина видеокарты, помещающейся в корпус?

Максимальная длина составляет 370 мм.

Можно ли установить водяное охлаждение в этот корпус?

Да, вы можете установить радиатор 360 мм или 280 мм спереди, 240 мм сверху и 120 мм сзади.

Как подключить RGB-подсветку вентиляторов?

Используйте входящий в комплект Lighting Node PRO: подключите кабели LED вентиляторов к хаб-вентилятору, соблюдая порядок (от 1 до 6), чтобы световые эффекты работали корректно.

Имеют ли разъемы передней панели полярность?

Для кнопок Power и Reset полярность не важна. Однако разъемы LED (Power LED, HDD LED) поляризованы: соблюдайте + и -.

Что делать, если вентилятор неисправен или корпус поврежден?

Свяжитесь с Corsair через www.corsair.force.com для запроса RMA (разрешения на возврат) для замены неисправных деталей.

Как чистить корпус и панель из закаленного стекла?

Используйте мягкую сухую или слегка влажную ткань (чистая вода). Избегайте абразивных чистящих средств или средств на основе аммиака, которые могут повредить стекло и отделку.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide SPECOMEGA RGB CORSAIR

Содержание Технические Характеристики Корпуса

Технические Характеристики Корпуса 42

Содержимое Комплекта Аксессуаров 43

Особенности Корпуса 44

Снятие Боковых Панелей....45

Установка Материнской Платы....45

Установка Жестких Дисков 46

Установка Твердотельных Накопителей 46

Установка Блока Питания 47

Установка плат PCI-E/PCI....47

Удаление Передней и Верхней Панелей....48

Установка Разъемов Ввода/Вывода....48

Использование Lighting Node PRO 49

Часто задаваемые Вопросы ....50

Длина: 495mm

Ширина: 233mm

Высота: 516mm

Максимальная длина графического процессора: ..... 370mm

Максимальная высота ЦП: 170mm

Максимальная длина блока питания: 200mm

Расположение вентиляторов:

Совместимость радиаторов:

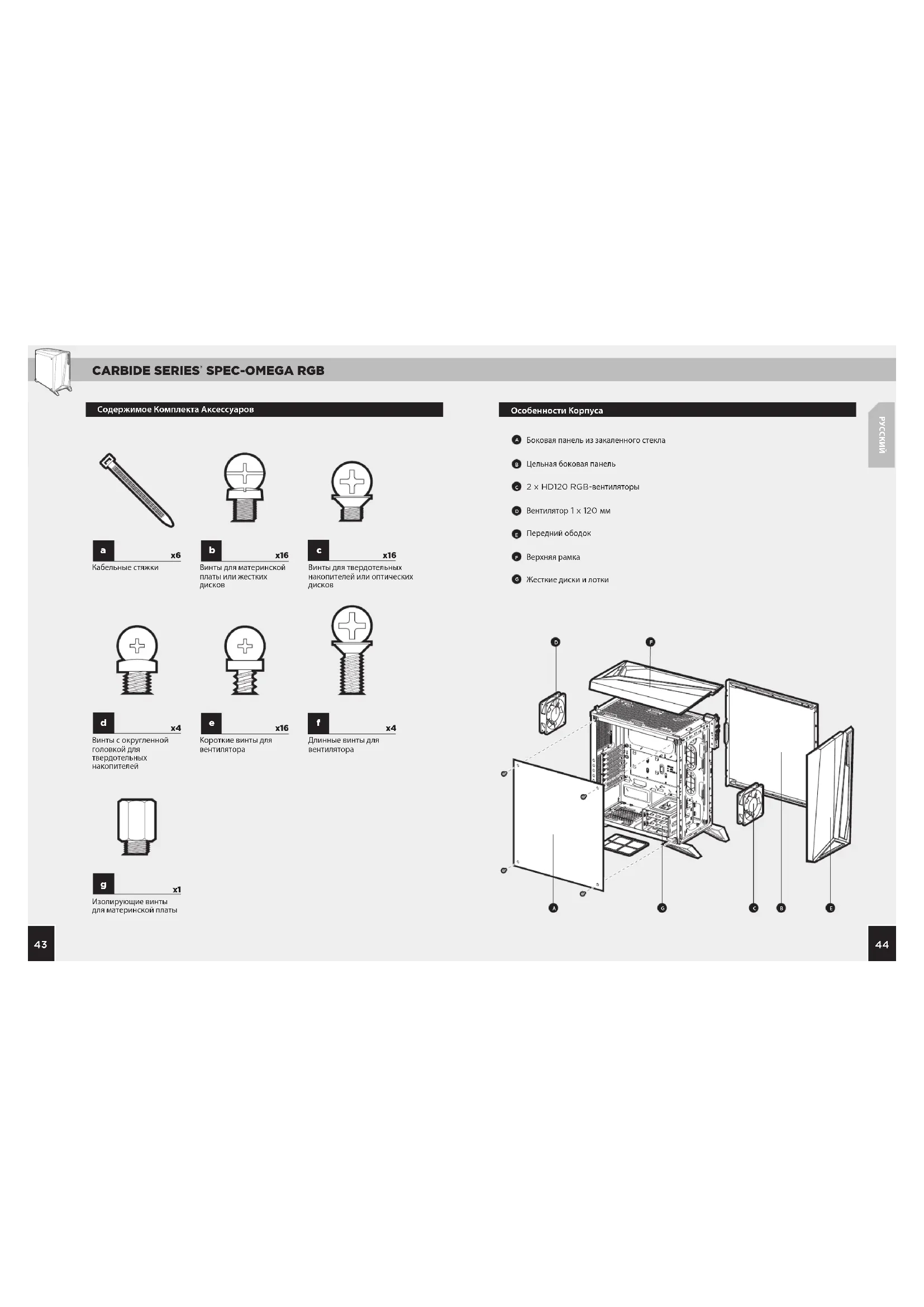

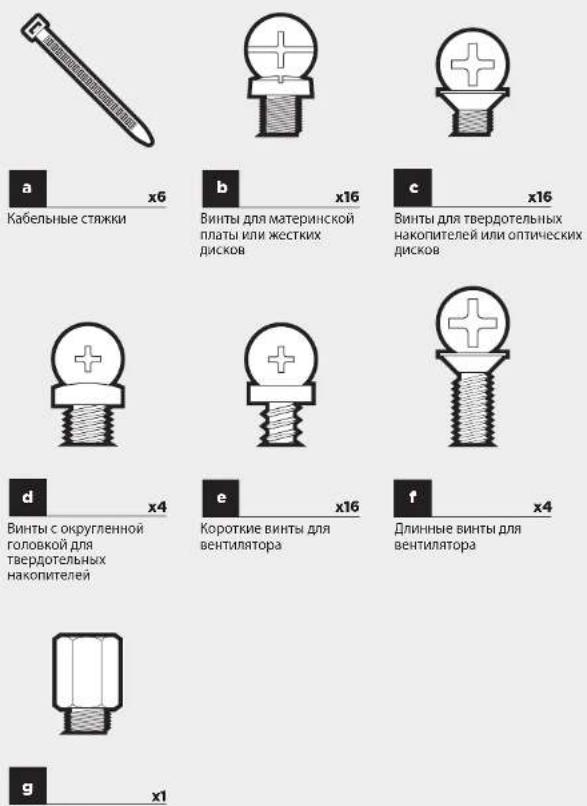

Содержимое Комплекта Аксессуаров

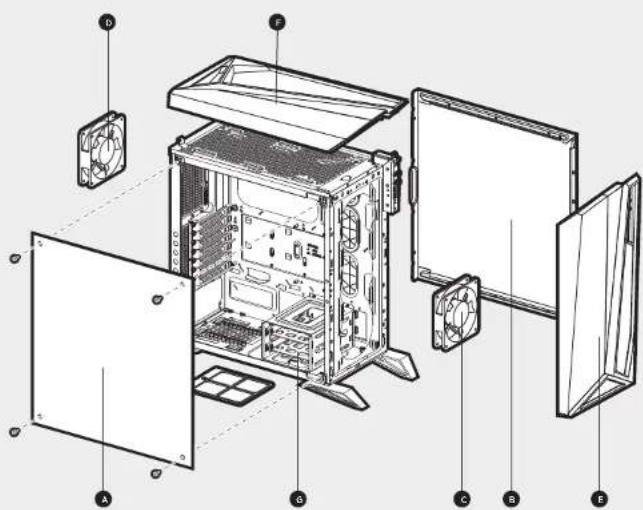

Особенности Корпуса

A Боковая панель из закаленного стекла
В Цельная боковая панель
2 x HD120 RGB-вентиляторы
D Вентилятор 1 x 120 мм
Передний ободок
Верхняя рамка
6 Жесткие диски и лотки

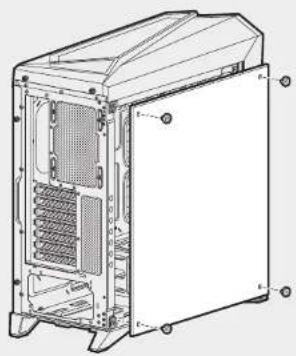

1. Снятие Боковых Панелей

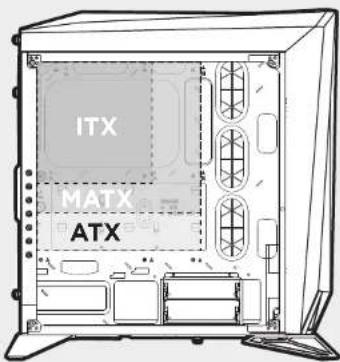

1. Установка Материнской Платы

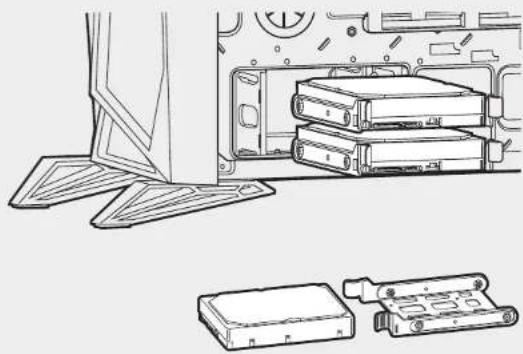

1. Установка жестких дисков

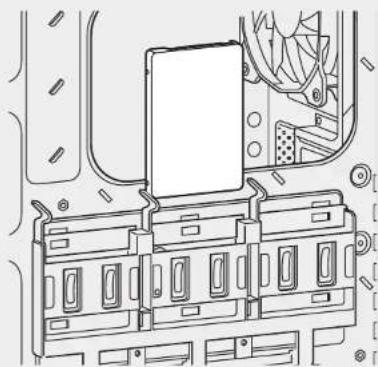

1. Установка Твердотельных Накопителей

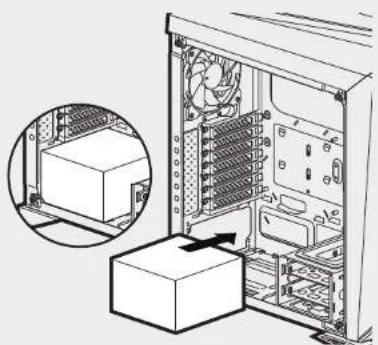

1. Установка Блока Питания

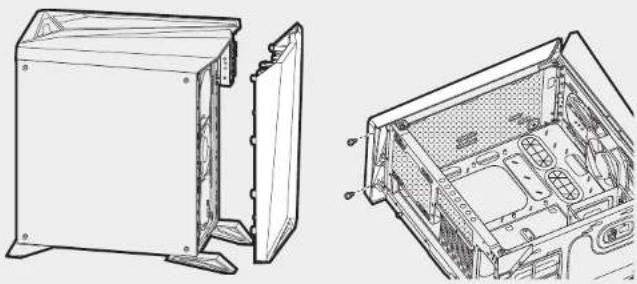

1. Удаление Передней И Верхней Панелей


1. Установка Разъемов Ввода/Вывода


CARBIDE SERIES SPEC-OMEGA RGB

9. Использование Lighting Node PRO

• Перед установкой Lighting Node PRO отключите ПК.
• Вставьте штекер Mini USB в разъем на задней панели Lightning Node PRO, потом вставьте 9-контактный штекер в разъем USB 2.0 на ПК.

- Примечания по подключению

Для того чтобы отобразить эффекты подсветки, провода светодиодной подсветки вентилятора подключают к разветвителю питания вентилятора.
Вентиляторы должны запускаться последовательно, начиная с первого.
1>2>3>4>5>6
Если один из вентиляторов не подключен последовательно, произойдет размыкание соединения и функция светодиодной подсветки RGB работать не будет.

• Вентиляторы устанавливают внутри корпуса в выбранном месте.
- Место для установки разветвителя питания вентилятора выбирается таким образом, чтобы длины кабелей светодиодной подсветки RGB всех вентиляторов системы хватило для подключения к соответствующим разъемам.

Для управления светодиодной подсветкой RGB контроллер вентиляторов также необходимо подключить к разветвителю питания вентилятора.
- Прикрепите разветвитель питания вентилятора с помощью монтажных планок из комплекта.

Часто Задаваемые Вопросы

1. Имеет ли значение полярность при использовании разъема питания и перезагрузки на панели ввода-вывода? Нет, она важна только для светодиодных разъемов.
2. К кому следует обратиться, если корпус получен поврежденным или один из вентиляторов больше не работает? Перейдите на веб-сайт www.corsair.force.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные детали.
3. Где можно установить вентилятор?

Расположение мест для монтажа вентиляторов
Городия панать	5х 120mm / 2х 140mm
Сыру	2х 120mm/140mm
Саху	1х 120mm

Дополнительную информацию об этом корпусе см. на странице продукта на веб-сайте corsalr.com
