Carbide SPECOMEGA RGB - 中央ユニット CORSAIR - 無料のユーザーマニュアル

製品タイプ	デスクトップPCケース
ブランド	Corsair
モデル	Carbide SPEC-OMEGA RGB
寸法 (長さ x 幅 x 高さ)	495 mm x 233 mm x 516 mm
重量	約8 kg
素材	強化ガラス (サイドパネル)、スチール、プラスチック
対応マザーボードフォームファクター	ATX、 Micro-ATX、 Mini-ITX
ファン取付可能数	前面：3x120mm / 2x140mm、上部：2x120/140mm、背面：1x120mm
付属ファン	2x HD120 RGB + 1x 標準120mm
ラジエーター対応	前面：360/280mm、上部：240mm、背面：120mm
最大グラフィックカード長	370mm
最大CPUクーラー高さ	170mm
最大電源ユニット長	200mm
フロントパネルコネクター	USB 3.0 x2、HD Audio、リセットボタン、電源ボタン、HDD LED、電源LED
付属RGBコントローラー	Lighting Node PRO
ストレージベイ	6x3.5インチ (HDD) + 2.5インチSSD用スペース
電源ユニット	非付属 (ATX標準)
お手入れ方法	柔らかい乾いた布を使用。研磨剤入りの製品は避けてください。
安全上の注意	作業前に電源を抜く。強化ガラスは慎重に扱ってください。
修理可能性	交換可能部品：ファン、RGBコントローラー、防塵フィルター。RMAについてはCorsairに連絡。
保証	2年間 (部品・工賃)

よくある質問 - Carbide SPECOMEGA RGB CORSAIR

Corsair Carbide SPEC-OMEGA RGBケースの寸法は？

ケースの寸法は長さ495mm、幅233mm、高さ516mmです。

対応するマザーボードの種類は？

このケースはATX、Micro-ATX、Mini-ITXに対応しています。

ファンは何個どこに取り付けられますか？

取り付け可能：前面に3x120mmまたは2x140mm、上部に2x120/140mm、背面に1x120mmです。

ケースにファンは付属していますか？

はい、HD120 RGBファン2基と標準120mmファン1基が付属しています。

対応する最大グラフィックカードの長さは？

最大長は370mmです。

このケースに水冷を取り付けられますか？

はい、前面に360mmまたは280mm、上部に240mm、背面に120mmのラジエーターを取り付けられます。

ファンのRGBライティングの接続方法は？

付属のLighting Node PROを使用：ファンのLEDケーブルを、正しく発光させるために順番（1～6）に従ってファンハブに接続してください。

フロントパネルのコネクターに極性はありますか？

電源ボタンとリセットボタンは極性を気にする必要はありません。ただし、LEDコネクター（電源LED、HDD LED）には極性がありますので、＋と－を守ってください。

ファンが故障したりケースが破損した場合の対処法は？

www.corsair.force.comからCorsairに連絡し、不良部品交換のためのRMA（返品許可）をリクエストしてください。

ケースと強化ガラスパネルの掃除方法は？

柔らかい乾いた布または軽く湿らせた布（清水）を使用。研磨剤やアンモニア系の洗剤はガラスや仕上げを損傷する恐れがあるので避けてください。

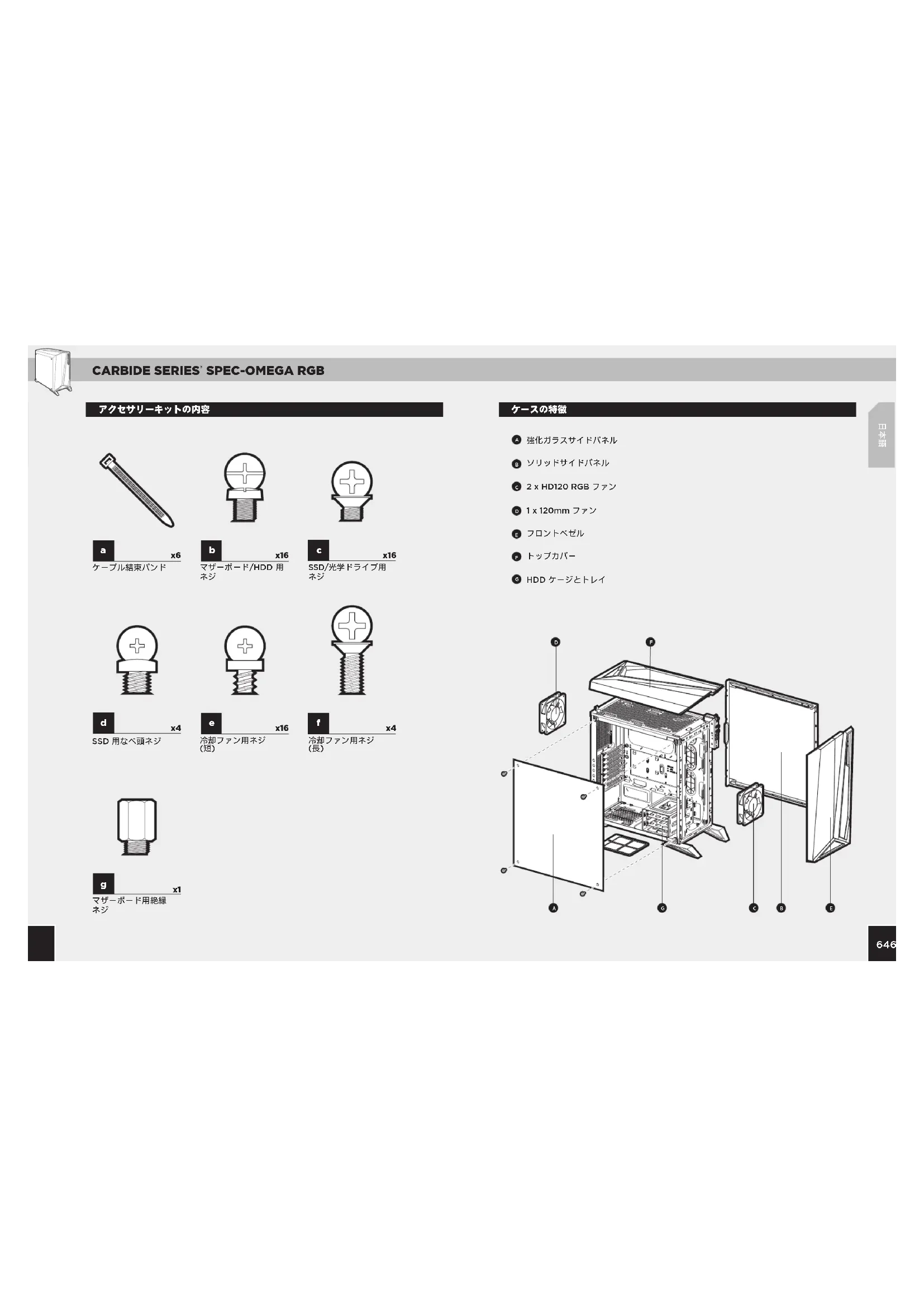

使用説明書 Carbide SPECOMEGA RGB CORSAIR

アクセサリーキットの内容......63

ケースの特徴......64

サイドパネルの取り外し: 65

マザーボードの取り付け......65

HDD の取り付け......66

SSD の取り付け......66

電源ユニットの取り付け......67

PCI-E/PCI カードの取り付け....67

フロントパネルとトップパネルの取り外し....68

フロント I/O コネクターの取り付け......68

Lighting Node PRO の使用....69

よくあるご質問……70

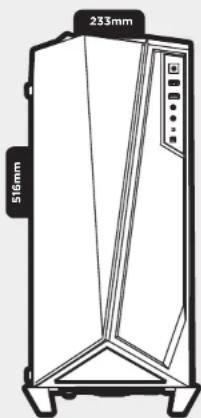

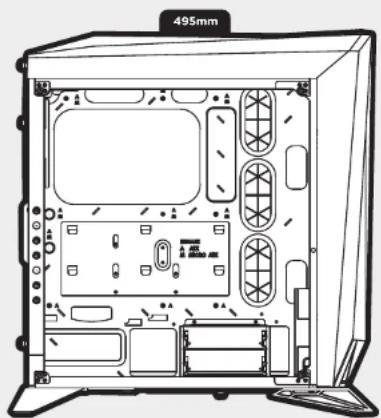

長さ: 495mm

幅: 233mm

高さ: 516mm

GPU 最大長: 370mm

CPU クーラー最大高さ: 170mm

PSU 最大長: 200mm

ファンの位置: 前部: 3 × 120/2 × 140mm 上部: 2 × 120/140mm 背部: 120mm

ラジエーターの互換性: 前部: 360mm/280mm 上部: 240mm 背部: 120mm

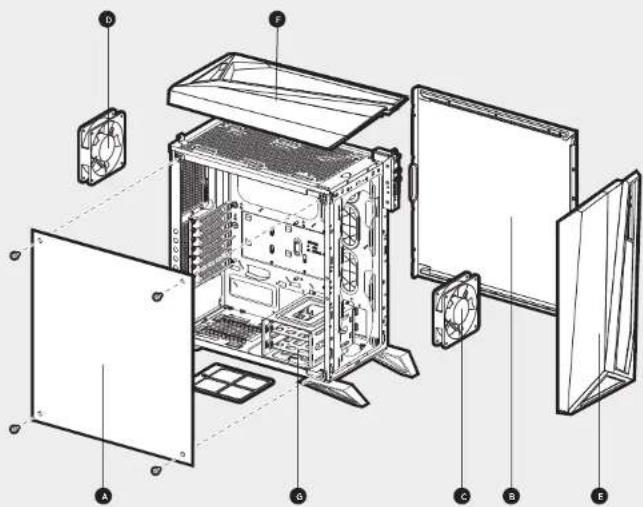

A 強化ガラスサイドパネル
B ソリッドサイドパネル
2×HD120 RGB ファン
D 1 x 120mm ファン
E フロントベゼル
トップカバー
6 HDD ケージとトレイ

9. Lighting Node PRO の使用

• Lighting Node PRO を取り付ける前にシステムの電源を切ってください。
• Lighting Node PRO の背面にミニ USB ケーブルを差し込み、9 ピン端子をシステムの利用可能な内部 USB 2.0 ヘッダーに差し込みます。

ファンの LED 配線は、表示するライティング効果の順巻でファンパプにつなげる必要があります。
ファンは「1」から開始して順番に継続しなければなりません。 1>2>3>4>5>6
両番でつながっていないファンは通信が中断し、RGB LED ライティング機能は稼働しません。

• ファンをシャーシの希望する場所に取り付けます。
• システムに設置したすべてのファン RGB LED ケープルと接続できる、ファンハブの場所を見つけてください。

  また RGB LED ライティングを制御するために、ファンコントローラをファンハブに接続する必要があります。

• 同梱されている取り付け用ストリップでファンハブを取り付けてます。

よくあるご質問

1. I/O パネルの電源とリセットヘッダーで極性は重要ですか？

いいえ。LED のヘッダーでのみ重要です。

1. 破拓したケースを受け取ったか、またはファンが動作しない場合、誰に連絡すべ

きですか？
弊社の Web サイト (www.corsair.force.com) にアクセスし、破損した部品の交換について RMA を依頼してください。

1. どこにファンを搭載できますか?

ファンマウントの位置
上型	3x120mm/2x140mm
上型	2x120mm/40mm
有型	1x120mm

ケースの詳細情報は、弊社の製品ページ(corsair.com)にアクセスしてください。
