TLWPA8630P - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Powerline avec Wi-Fi
Marque	TP-Link
Modèle	TL-WPA8630P
Norme Powerline	HomePlug AV2
Débit Powerline	Jusqu'à 1300 Mbps
Norme Wi-Fi	IEEE 802.11 a/b/g/n/ac
Bandes Wi-Fi	2,4 GHz et 5 GHz
Débit Wi-Fi	Jusqu'à 300 Mbps (2,4 GHz) + 867 Mbps (5 GHz)
Port Ethernet	1 port Gigabit Ethernet
Prise gigogne (pass-through)	Oui
Boutons	Pair, Wi-Fi (WPS), Reset
Indicateurs LED	Alimentation, CPL, Wi-Fi 2,4G, Wi-Fi 5G, Ethernet
Sécurité	Chiffrement AES 128 bits
Appairage	Simple bouton Pair
Configuration	Via application tpPLC ou interface web
Compatibilité	Windows, Mac, Android, iOS
Tension d'alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	Environ 8 W
Dimensions (L x l x H)	Environ 108 x 65 x 40 mm
Poids	Environ 200 g
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Contenu de l'emballage	2 adaptateurs CPL, câble Ethernet, guide d'installation rapide
Garantie	3 ans
Conformité	CE, RoHS
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'eau, au feu, à l'humidité ou à une source de chaleur. Ne pas démonter ni réparer soi-même.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, contacter le support TP-Link.

FOIRE AUX QUESTIONS - TLWPA8630P TP-LINK

Comment configurer l'adaptateur Powerline pour la première fois ?

Branchez un adaptateur au routeur via un câble Ethernet, puis branchez les deux adaptateurs à des prises murales proches et sur le même circuit électrique. Appuyez sur le bouton Pair de l'adaptateur pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair de l'extenseur. La LED CPL s'allume quand l'appairage est réussi.

Que faire si la LED CPL est rouge ou clignote ?

Une LED CPL clignotante ou rouge indique un signal médiocre. Déplacez l'extenseur sur une autre prise électrique, idéalement sur le même circuit que l'adaptateur principal, et évitez les multiprises.

Comment copier les paramètres Wi-Fi du routeur vers l'extenseur ?

Placez l'extenseur près du routeur. Appuyez sur le bouton WPS du routeur, puis dans les 2 minutes, appuyez sur le bouton Wi-Fi de l'extenseur pendant 1 seconde. Les LED Wi-Fi clignotent rapidement puis restent allumées lorsque la copie est réussie.

Comment réinitialiser l'adaptateur Powerline aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (à l'aide d'un trombone) jusqu'à ce que toutes les LED s'éteignent puis se rallument. La réinitialisation est alors terminée.

Puis-je ajouter d'autres adaptateurs Powerline au réseau existant ?

Oui, vous pouvez ajouter d'autres adaptateurs en les appairant avec l'un des adaptateurs déjà connectés. Suivez la même procédure d'appairage à l'aide du bouton Pair.

Que faire si je n'ai pas accès à Internet via le réseau CPL ?

Vérifiez que tous les adaptateurs sont sur le même circuit électrique, que les LED CPL sont allumées, que les connexions Ethernet sont bien branchées, et que votre connexion Internet fonctionne en branchant directement un ordinateur au routeur.

Pourquoi l'extenseur ne se reconnecte-t-il pas après l'avoir déplacé ?

Assurez-vous que tous les adaptateurs restent sur le même circuit électrique. Ré-appairez l'extenseur avec un autre adaptateur, et vérifiez qu'aucun appareil électrique (sèche-cheveux, climatiseur) ne provoque d'interférences à proximité.

Comment utiliser la prise gigogne (pass-through) ?

La prise femelle située sur l'adaptateur permet de brancher une multiprise ou un autre appareil. Ne branchez pas un autre adaptateur CPL sur cette prise. Utilisez-la pour économiser une prise murale.

L'adaptateur est-il compatible avec tous les routeurs ?

Oui, il est compatible avec tout routeur possédant un port Ethernet. La fonction de copie Wi-Fi par WPS nécessite un routeur compatible WPS, mais la configuration manuelle est toujours possible via l'application tpPLC ou l'interface web.

Comment mettre à jour le firmware de l'adaptateur ?

Téléchargez l'application tpPLC depuis l'Apple Store ou Google Play, ou connectez-vous à l'interface web. Suivez les instructions pour vérifier et installer les mises à jour du firmware.

MODE D'EMPLOI TLWPA8630P TP-LINK

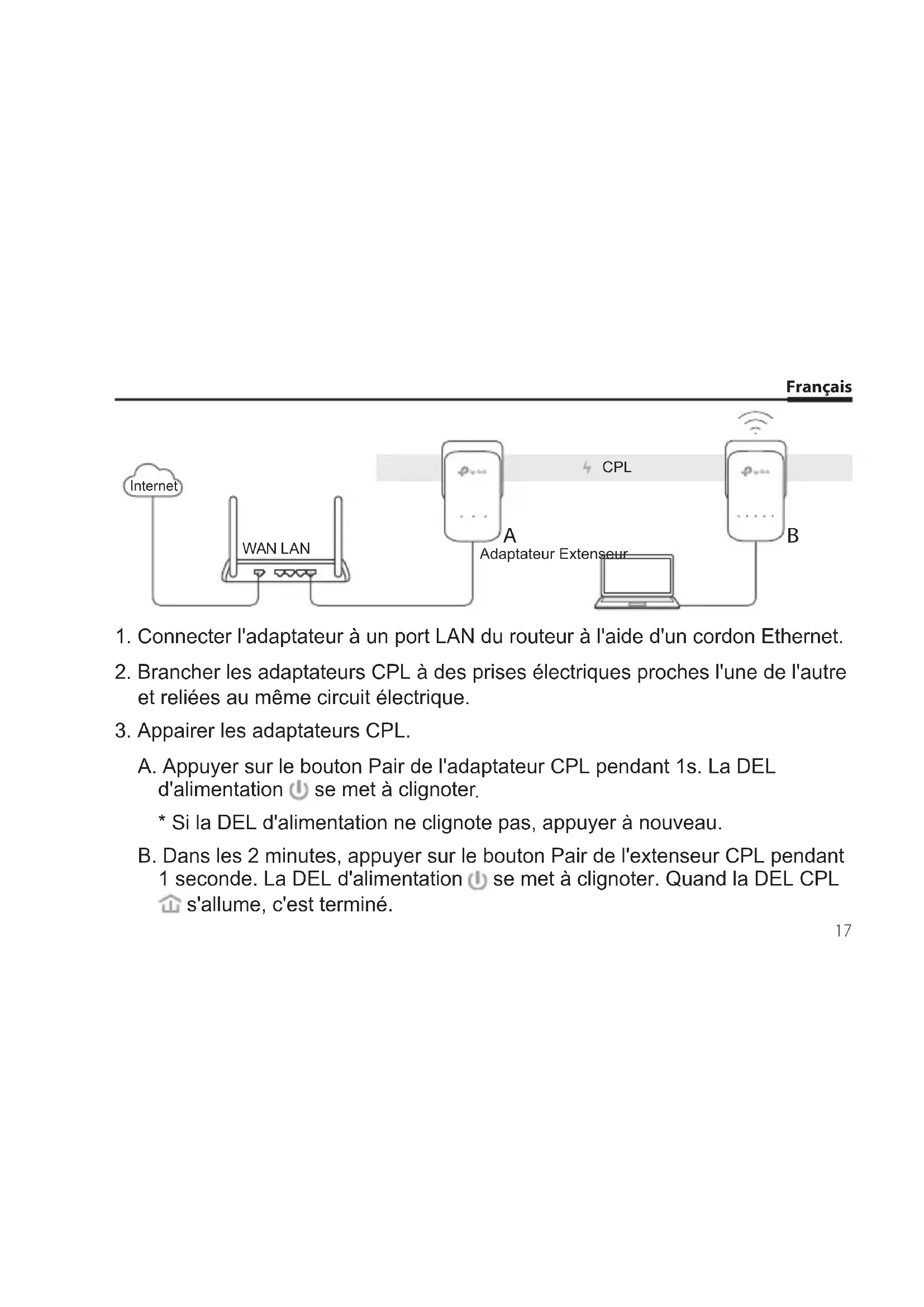

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.
2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.
3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1s. La DEL d'alimentation ⏻ se met à clignoter.

* Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation ⏻ se met à clignoter. Quand la DEL CPL ⏻ s'allume, c'est terminé.

Français

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passe sont inscrits sur l'étiquette présente sur le produit.

* Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.

1. Appréciez !

Astuces : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en appairant ces appareils.

Attention

- Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.

- Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si votre routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximité de votre routeur. Appuyer sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.
3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé !

* Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

FAQ (Questions Fréquentes)

Q1. Comment réinitiallalliser mon adaptateur CPL ?

R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.

Q2, Comment dépanner l'absence d'accès à Internet vla mon réseau CPL ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Assurez vous que toutes les DEL CPL 📁 sont allumées. si ce n'est pas le cas, réappairez adaptateur et extenseur CPL.

R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.

R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.

Q3. Que faire si un extenseur CPL appalré avec succès ne se reconnecte pas au réseau CPL quand je le déplace ?

R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.

R2. Appairez le à nouveau avec un autre adaptateur ou extenseur, assurez vous que la DEL CPL est allumée avant de le déplacer ?

R3. Vérifiez toute source d'interférence, tel les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

Italiano

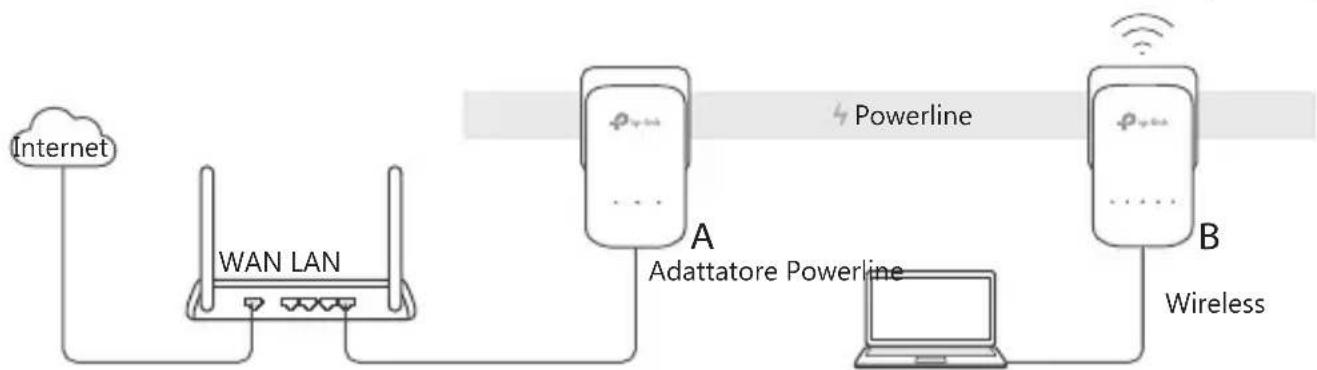


TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
