Marque	Stanley
Modèle	FMCK625
Type de produit	Perceuse-visseuse sans fil à percussion
Tension de la batterie	18 V
Vitesse à vide	0-400 / 0-1600 tr/min (2 vitesses)
Couple maximal	51.4 Nm
Capacité du mandrin	13 mm
Capacité de perçage acier	13 mm
Capacité de perçage bois	38 mm
Capacité de perçage maçonnerie	13 mm
Type de batterie	Lithium-ion (Li-Ion)
Capacités de batterie disponibles	1.5, 2.0 ou 4.0 Ah
Chargeur	Tension d'entrée 230 V, sortie 20/18 V, courant 2 A
Temps de charge approximatif	45 à 120 minutes
Niveau de pression sonore	88.1 dB(A)
Niveau de puissance sonore	99.1 dB(A)
Vibrations (perçage métal)	< 2.5 m/s²
Vibrations (perçage béton)	13.1 m/s²
Sécurité	Double isolation, verrouillage de l'arbre, frein de mandrin
Fonctions	Perçage, vissage, percussion réglable
Éclairage	Lampe LED de travail automatique
Indicateur	Témoin de niveau de charge de la batterie
Accessoires inclus	Embout de tournevis double, chargeur, batterie (selon version)
Garantie	12 mois (selon conditions)

FOIRE AUX QUESTIONS - FMCK625 STANLEY

Comment charger la batterie de la perceuse Stanley FMCK625 ?

Insérez la batterie dans le chargeur fourni jusqu'à l'enclenchement. Branchez le chargeur sur une prise secteur. Le témoin de charge clignote en vert pendant la charge et reste allumé en vert une fois la charge terminée. La température ambiante doit être comprise entre 10°C et 40°C.

Comment installer ou retirer la batterie ?

Pour installer la batterie, alignez-la avec le boîtier sur l'outil et glissez-la jusqu'à l'enclenchement. Pour la retirer, appuyez sur le bouton de dégagement tout en tirant la batterie hors du boîtier.

Comment sélectionner le sens de rotation ?

Utilisez le bouton de commande avant/arrière situé au-dessus de la gâchette. Pour une rotation dans le sens des aiguilles d'une montre (vis serrage), poussez le bouton vers la gauche. Pour le sens inverse (desserrage), poussez vers la droite. Placez le bouton au centre pour verrouiller l'outil.

Comment régler le couple de serrage ?

Tournez le collier de serrage (bague moletée) sur le nombre de crans souhaité. Un réglage bas correspond à un couple faible pour les petites vis, un réglage élevé pour les grandes vis. Utilisez la position de perçage (symbole de foret) pour percer sans limitation de couple.

Comment utiliser le mode percussion pour percer la pierre ?

Réglez le collier de serrage sur la position de perçage avec percussion (symbole de marteau). Déplacez le sélecteur de vitesse vers l'avant de l'outil (2e vitesse). Utilisez des forets à pointe au carbure adaptés à la maçonnerie.

Comment entretenir la perceuse ?

Avant tout entretien, retirez la batterie. Nettoyez régulièrement les orifices de ventilation avec une brosse souple ou un chiffon sec. Nettoyez le compartiment moteur avec un chiffon humide. N'utilisez pas de produits abrasifs ou à base de solvant. Ouvrez le mandrin et retirez la poussière en le tapant.

Que faire si le témoin de charge clignote rapidement en rouge ?

Cela indique un défaut de la batterie ou du chargeur. Réinsérez la batterie. Si le clignotement persiste, testez avec une autre batterie. Si celle-ci se charge normalement, la batterie d'origine est défectueuse et doit être recyclée. Si le problème persiste, faites tester le chargeur par un centre agréé.

Quelle est la capacité de perçage maximale dans le bois ?

La perceuse Stanley FMCK625 peut percer jusqu'à 38 mm de diamètre dans le bois. Utilisez des forets à trois pointes pour les gros trous.

Puis-je utiliser des embouts de vissage avec cette perceuse ?

Oui, l'outil est livré avec un support d'embout intégré contenant un embout de tournevis à double extrémité. Vous pouvez également utiliser d'autres embouts de vissage standard avec le mandrin auto-serrant.

Quelle est la tension de la batterie et quels types de batterie sont compatibles ?

La tension nominale est de 18 V. Les batteries compatibles sont les modèles Stanley Fat Max Li-Ion : FMC685L (1.5 Ah), FMC687L (2.0 Ah) et FMC688L (4.0 Ah). Utilisez uniquement le chargeur fourni.

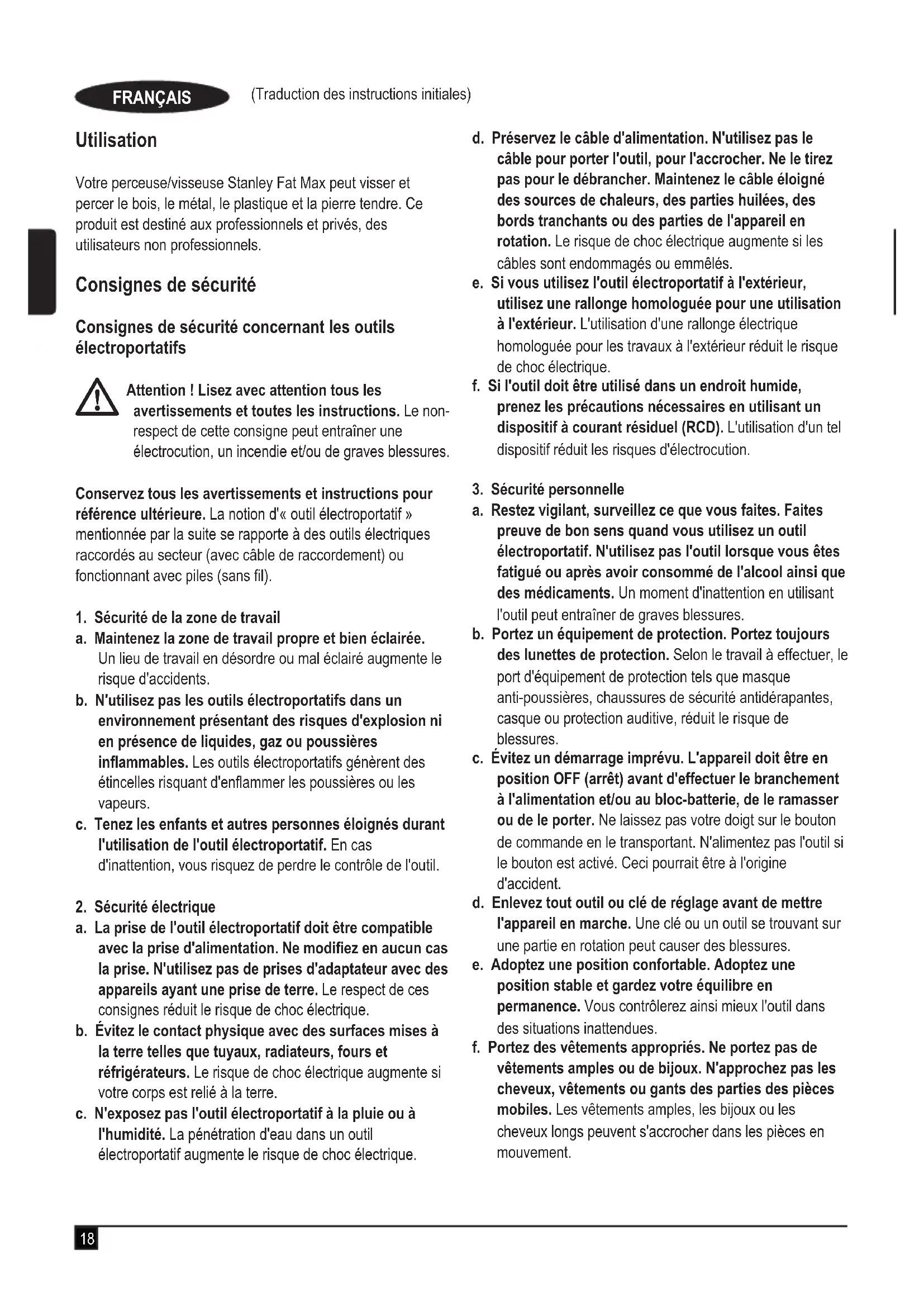

MODE D'EMPLOI FMCK625 STANLEY

Votre perceuse/visseuse Stanley Fat Max peut visser et percer le bois, le métal, le plastique et la pierre tendre. Ce produit est destiné aux professionnels et privés, des utilisateurs non professionnels.

Consignes de sécurité

Consignes de sécurité concernant les outils électroportatifs

Attention! Lisez avec attention tous les avertissements et toutes les instructions. Le non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez tous les avertissements et instructions pour reference ultérieure. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement) ou fonctionnant avec piles (sans fil).

1. Sécurité de la zone de travail
   a. Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
   b. N'utilise pas les outils electroportatifs dans un environmentnementPRESENTANT des risques d'explosion ni en presence de liquides, gaz ou poussieres inflammables. Les outils electroportatifs generationsl des etincelles risquant d'enflammier les poussieres ou les vapeurs.
   c. Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention, vous risquez de perdre le contrôle de l'outil.

2. Sécurité électrique

a. La prise de l'outil électroportatif doit être compatible avec la prise d'alimentation. Ne modifies enaucun cas la prise. N'utilise pas de prises d'adaptateur avec des appeareils ayant une prise de terre. Le respect de ces consignes réduit le risque de chocoléctrique.
b. Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, jours et réfrigerateurs. Le risque de chic électrique augmente si votre corps est relié à la terre.
c. N'exposez pas l'outil electroportatif à la pluie ou à l'humidité. La PENETRATION d'eau dans un outil electroportatif augmente le risque de chocolélectrique.

d. Préserve le cable d'alimentation. N'utilise pas le cable pour porter l'outil, pour l'accrocher. Ne le tirez pas pour le débrancher. Maintenez le cable éloigné des sources de chaleururs, des parties huiliées, des bords tranchants ou des parties de l'appareil en rotation. Le risque de chocolélectrique augmente si les cables sont endommages ou emmélés.
e. Si vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge homologue pour une utilisation à l'extérieur. L'utilisation d'une rallonge électrique homologue pour les travaux à l'extérieur réduit le risque de chic electrique.
f. Si l'outil doit être utilisé dans un endroit humide, prenez les précautions nécessaires en utilisant un dispositif à courant résiduel (RCD). L'utilisation d'un tel dispositif réduit les risques d'électrocution.

1. Sécurité personnelle

a. Restez vigilant, surveilleze ce que vous faites. Faites preuve de bon sens quand vous utilisez un outil electroportatif. N'utilisez pas l'outil lorsque vous etes fatigue ou apres avoir consomme de I'alcool ainsi que des medicaments. Un moment d'inattention en utilisant I'outil peut entrainer de graves blessures.
b. Portez un équipement de protection. Portez toutes des lunettes de protection. Selon le travail à effectuer, le port d'équipement de protection tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, réduit le risque de blessures.
c. Evitez un démarrage imprévu. L'appareil doit être en position OFF (arrêt) avant d'effectuer le branchement à l'alimentation et/ou au bloc-batterie, de le ramasser ou de le porter. Ne laissez pas votre doigt sur le bouton de commande en le transportant. N'alimentez pas l'outil si le bouton est activé. Ceci pourrait être à l'origine d'accident.
d. Enlevez tout outil ou clé de réglage avant demettre l'appareil en marche. Une clé ou un outil se trouvant sur une partie en rotation peut cause des blessures.
e. Adoptez une position comfortable. Adoptez une position stable et gardez votre équilibre en permanence. Vous contrôlez ainsi dernis l'outil dans des situations inattendues.
f. Portez des vêtements appropriés. Ne portez pas de vêtements amples ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent s'accrocher dans les pièces en mouvement.

g. En cas d'utilisation d'appareils servant à aspirer ou à recueillir les poussières, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de tels dispositifs réduit les dangers dus aux poussières.
4. Utilisation des outils électroportatifs et précautions
a. Respectez la capacité de l'outil. Utilisez l'outil electroportatif approprié pour le travail à effectuer. Avec un outil approprié, vous travaillerez mieux et en toute sécurité.
b. N'utilise pas un outil electroportatif dont l'interrupteur est defectueux. Un outil electroportatif qui ne repOND pas à la commande marche/arrêt est dangereux et doit être réparé.
c. Retirez la prise de courant et/ou débranchez le bloc-batterie avant d'effectuer des réglages, de changer les accessoires ou de ranger l'outil. Cette mesure de précaution empêche demettre l'outil en marche accidentellement.
d. Rangez les outils electroportatifs hors de portée des enfants. Les personnes ne connaissant pas l'outil ou n'avant pas lu ces instructions ne doivent en aucun cas l'utiliser. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initées.
e. Entretenez les outils electroportatifs. Verifiez que les parties en mouvement fonctionnement correctement et qu'elles ne sont pas coincées. Verifiez qu'il n'y a pas de pieces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommaged, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont la conséquence d'outils mal entretenus.
f. Maintenez les outils de coupe aiguises et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguises se coincement moins souvent et peuvent etre guidés plus facilement.
g. Utilisez les outils electroportatifs, les accessoires, etc., en suivant ces instructions et en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut vousmettre en situation dangereuse.
5. Utilisation de la batterie et précautions
a. Ne rechargez qu'avac le chargeur proposé par le fabricant. Un chargeur destiné à un type de bloc-batteries risque de provoquer des incendies s'il est utilisé avec un bloc-batteries différent.
b. N'utilise les appareils electroportatifs qu'vec le bloc-batterie approprié. L'utilisation d'un autre bloc-batteries peut provoquer des blessures ou etre à l'origine d'un feu.

c. Quand le bloc-batterie n'est pas utilisé, éloignez-le d'objets en métal comme des agrafes, des pieces, des clés, des clous, des vis ou autres petits objets qui pouraient étabir une connexion d'une borne à l'autre. Un tel court-circuit peut être à l'origine d'un feu ou de brûlures.
d. En cas d'utilisation excessive, le liquide peutkowski de la batterie; evitez tout contact. Si vous n'avez pu eviter le contact, rincez à l'eau. En cas de contact avec les yeux, consultez un medecin. Le liquide sortant des batteries peut cause des irritations ou des brûlures.

1. Réparations

a. Faites réparer votre outil électroportatif uniquement par du personnel qualifié et seulement avec des pieces de rechange appropriées. Cela garantira le maintainien de la sécurité de votre outil.

Consignes de sécurité supplémentaires concernant les outils electroportatifs

Attention! Prendre encore plus de précautions pour les perceuses et les perceuses à percussion.

Portez un serre-tête antibruit si vous utilisez une perceuse à percussion. L'exposition au bruit peut entraîner la perte de l'ouïe.
Utilisez les poignées auxiliaires livrées avec l'outil. La perte de contrôle peut entraîner des blessures.
Tenez l'outil au niveau des surfaces de prise isolées. Ceci permet d'éviter les accidents en cas de contact de l'accessoire de coupe avec des fils cachés. En touchant un fil sous tension, la charge électrique passée dans les parties métalliques de l'outil electroportatif et il y a risque de chic电量.
Tenez l'outil au niveau des surfaces de prise isolées. Ceci permet d'éviter les accidents en cas de contact de la fixation avec des fils cachés. En touchant un fil sous tension, la charge électrique passée dans les parties metalliques de l'outil electroportatif et il y a risque de chocolélectrique.
Utilisez des pince ou autres pour fixer et soutenir la piece de manière stable. Si vous la tenez à la main ou contre votre corps, elle ne sera pas stable et vous pouvez en perdre le contrôle.
Avant de percer les murs, les planchers ou les plafonds, vérifie l'emplacement des cablages et des tuyaux.
- Évitez de toucher le bout d'un foret juste après avoir percé. Il peut être chaud.

FRANÇAIS

Cet outil ne peut etre utilise par des personnes (y compris des enfants) ayant des capacités mentales, sensorieles ou physiques réduites, ou celles manquant d'expérience et de connaissances, à moins qu'elles ne soient encadrées ou qu'elles n'aiient eté formées à l'utilisation de l'outil par une personne responsable de leur sécurité. Ne laissez jamais les enfants sans surveillance pour éviter qu'ilns ne jouent avec cet outil.
Les consignes d'utilisation sont données dans ce manuel d'instructions. L'utilisation d'un accessoire ou d'une fixation, ou bien l'utilisation de cet outil à d'autres fins que celles recommendées dans ce manuel d'instructions peut entraîner des blessures et/ou des dommages matériels.

Vibration

La valeur des émissions de vibration déclarée dans la section Déclaration/Données techniques de conformité a été mesuree selon une méthode d'essai standard fournie par la norme EN 60745 et peut etre utilise pour comparer un outil a un autre. Elle peut aussi etre utilise pour une évaluation preliminaire a l'exposition.

Attention! Selon la maniere dont l'outil est utilisé, la valeur des émissions de vibration pendant l'utilisation de l'outil peut être différente de la valeur déclarée. Le niveau de vibration peut augmenter au-dessus du niveau établi.

Quand l'exposition aux vibrations est évaluée afin de déterminer les mesures de sécurité requises par la norme 2002/44/CE pour protéger les personnes utilisant régulierement des outils electroportatifs, il faut tener compte d'une estimation de l'exposition aux vibrations, des conditions actuelles d'utilisation et de la manière dont l'outil est utilisé. Il faut aussi tener compte de toutes les pieces du cycle de fonctionnement comme la durée pendant laquelle l'outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Risques résiduels.

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si la machine est mal utilisée, si l'utilisation est prolongée, etc.
Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

Les blessures dues au contact avec une piece mobile/en rotation.
Les blessures causées en changeant des pieces, lames ou accessoires.
Les blessures dues à l'utilisation prolongée d'un outil. Uneutilisation prolongée de l'outil nécessite des pauses régulières.

Déficience auditive.
Risques pour la santé causés par l'inhalation de poussières produit pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chene, le hêtre et les panneaux en MDF).

Étiquettes de l'outil

Les pictogrammes ci-dessous se trouvent sur l'outil :

Attention! Pour réduire le risque de blessures, l'utilisateur doit dire le manuel d'instructions.

Consignes de sécurité supplémentaires concernant les batteries et les chargeurs

Batteries

En aucun cas, n'essayez d'ouvrir l'outil.
Ne mettez pas la batterie en contact avec l'eau.
Ne rangez pas l'appareil dans des endroits ou la température peut dépasser 40^
Ne chargez qu'a température ambiente comprise entre 10 ^ C et 40^
N'utilisez que le chargeur fourni avec l'outil.
Pour la mise au rebut des batteries, suivez les instructions données dans la section "Protection de l'environnement".

N'essayez pas de charger des batteries endommagées.

Chargeurs

• N'utilisez votre chargeur Stanley Fat Max que pour charger la batterie fournie avec l'outil. D'autres batteries pourrait exploir, provoquant des blessures et des dommages.
  Ne tentez jamais de recharger des batteries non rechargeables.
  Remplacez immédiatement les fils électriques endommagés.
  N'approchez pas le chargeur de I'eau.
  N'ouvrez pas le chargeur.
  Ne testez pas le chargeur.

Le chargeur ne peut etre utilise qu'a I'intérieur.

Lisez le manuel d'instruction avant d'utiliser l'outil.

Sécurité électrique

Otre chargeur est doublement isolé. Par conséquent, aucun cable de terre n'est nécessaire. Vérifiez toujours si la tension indiquée sur la plaque signalétique de l'appareil correspond à la tension de secteur. N'essayez jamais de replacer le chargeur par une prise secteur.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant ou par un Centre de réparation/agree Stanley Fat Max pour éviter les risques éventuels.

\section*{Caracteristiques}

Cet outil comprend certains ou tous les éléments suivants.

1. Selecteur de vitesse
2. Bouton de commande avant/arrière
3. Mode selector / Collier de serrage
4. Mandrin
5. Selecteur de vitesse
6. Support d'embout
7. Batterie
8. Lampe de travail
9. Témoin du niveau de charge
10. Clip

Figure A

1. Chargeur
2. Témoin de charge

Assemblage

Attention! Avant l'assemblage, retirez la batterie de l'outil.

Installation et retrait de la batterie (figure B)

Pour installer la batterie (7), alignez-la avec le boitier sur l'outil. Glissez la batterie dans le boitier et poussez-la jusqu'à ce qu'elle s'enclenche.
Pour retirer la batterie, poussez le bouton de dégagement (13) tout en tirant la batterie hors du boitier.

Mise en place et retrait d'un foret ou de l'embout du tournevis

Le mandrin auto-serrant facile les changements de forets.

Pour verrouiller l'outil, placez le bouton de commande avant/arrête (2) au centre.
Ouvrez le mandrin en le tournant (4) avec une main tout en maintainant l'outil de l'autre main.
Insérez la tige du foret dans le mandrin.
Serrez fermement le mandrin en le tournant (4) avec une main tout en maintainant l'outil de l'autre main.

Cet outil est fourni avec un embout de tournevis à double extrémité dans le support (6).

Pourrirer l'embout du support, soulevez I'embout de la fente.
Pour ranger l'embout, poussez-le fermement dans le support.

Utilisation

Attention! Laissez l'outil fonctionner à sa propre vitesse. Ne le poussez pas au-delà de sa limite.

Attention! Avant de percier les murs, les planchers ou les plafonds, vérifiez l'emplacement des cablages et des tuyaux.

Charge de la batterie (figure A)

La batterie doit être chargée avant la première utilisation et chaque fois qu'elle semble faible. La batterie peut chauffer pendant la charge. Ceci est un phénomène normal qui ne présente pas un problème.

Attention! Ne chargez pas la batterie si la température ambiente est inférieure à 10^ ou supérieure à 40^ .

Température de charge recommendée : environ 24 °C.

Remarque: Le chargeur ne chargerera pas le bloc-batteries si la température de l'élement est inférieure à environ 0^ ou supérieure à 40^ .

Le bloc-batteries doit rester dans le chargeur. Le chargeur commence automatiquement la charge quand la température de l'objet se rechauffe ou se refroidit.

Pour charger la batterie (7), inserez-la dans le chargeur (12). Il n'y a qu'un moyen d'insérer la batterie sur le chargeur. Ne forcez pas. Assurez-vous que la batterie est complètement enclenchée dans le chargeur.
Branchez le chargeur au secteur.

Le témoin de charge (12) clignote en vert (lentement).
Le processus est terminé quand le témoin de charge (12) reste allumé en vert. Le chargeur et la batterie peuvent rester connectés en permanence avec le témoin allumé. Le témoin peut semettre à clignoter en vert (charge) si le chargeur détecte qu'il faut compléter la charge de la batterie. Le témoin de charge (12) clignote aussi longtemps que la batterie est branchée au chargeur connecté.

Rechargez les batteries toutes les semaines. Il est préféable de ne pas ranger la batterie si elle est déchargée. La durée de vie de la batterie en serait limitee.

Batterie en place dans le chargeur

Le chargeur et le bloc-batteries peuvent restés connectés en permanence avec le témoin allumé. Le chargeur maintain le bloc-batteries complètement chargeé.

Diagnostics du chargeur

Si le chargeur détecte des dommages ou une usure de la batterie, le témoin de charge (12) clignote rapidement en rouge. Procedez comme suit:

FRANÇAIS

• Reinserez la batterie (7).
  Si les témoins de charge continuant de clignoter rapidement en rouge, déterminez à l'aide d'une autre batterie si le processus de charge fonctionne correctement.
  Si la batterie d'essay se charge correctement, la batterie d'origine est defectueuse et doit etre renvoyee au centre de réparation pour etre recyclée.
  Si la nouvelle batterie signale le même problème, demandez à un centre de réparation autorisé de tester le chargeur.

Remarque: la détction de la défaillance peut prendre jusqu'à 60 minutes. Si la batterie est trop chaude ou trop froide, le tímoin alterne un clignotement lent, puis un clignotement rapide en rouge et ainsi de suite.

Sélection du sens de rotation (figure C)

Pour pincer ou pour serrer les vis, utilisez la rotation dans le sens des aiguilles d'une montre. Pour desserrer les vis ou retireur un foret bloqué, utilisez la rotation dans le sens inverse des aiguilles d'une montre.

Pour selectionner la rotation dans le sens des aiguilles d'une montre, poussez le bouton de commande avant/ arrriere (2) vers la gauche.
Pour selectionner la rotation dans le sens inverse des aiguilles d'une montre, poussez le bouton de commande avant/arrriere vers la droite.
Pour verrouiller l'outil, placez le bouton de commande avant/arrriere au centre.

Sélection du mode de fonctionnement ou du couple de serrage (figure D)

Cet outil est muni d'un collier qui permet de régler le mode de fonctionnement et le couple pour le serrage des vis. Les grandes vis et les pieces dures demandent un couple de serrage plus élevé que les petites vis et les pieces tendres. Le collier dispose d'une large gamme de réglages qui correspondant à votre application.

Pour pincer dans le bois, le métal et le plastique, réglez le collier (3) sur la position de perçage en alignant le symbole avec le repère (14).
Pour visser, reglez le collier dans la position désirée.

Si vous ne connaissiez pas le réglage approprié, effectuez ce qui suit :

• Reglez le collier (3) au couple le plus faible.
• Serrez la première vis.
• Si l'enclement se fait avant d'obtenir le résultat désiré, augmentez le réglage du collier et continuez le serrage de la vis. Recommence jusqu'à ce que le réglage correct soit obtenu. Utilisez ce réglage pour les vis restantes.

Percer de la pierre (figures D et E)

Pourpercerde la pierre,réglezle collier (3) sur la position deperçage au burinage en alignant le symbole avec le repere (14).
Déplacez le sélecteur de vitesse (5) vers l'avant de l'outil (2ème vitesse).

Sélecteur de vitesse (figure E)

Pour pincer dans l'acier et pour les applications de vissage, glissez le selecteur de vitesse (5) vers l'arriere de l'outil (1're vitesse).
Pour pincer dans des matériaux autres que de l'acier, glissez le selecteur de vitesse (5) vers l'avant de l'outil (2eme vitesse)

Perçage/vissage

Pour selectionner la rotation, utilisez le bouton de commande avant/arriere (2).
Pourmettre l'outil en marche,appuyez sur le selecteur (1). La vitesse de l'outil depend de la pression sur le bouton.
Pour arrerter l'outil, relâchéz le sélecteur.

Lamp de travail

La lampe de travail (8) s'allume automatiquement en appuyant sur le déclencheur. Elle s'allume quand le déclencheur est à moins appuyé et avant que l'outil ne commence à fonctionner.

Témoin du niveau de charge

L'outil est équipé d'un témoin de niveau de charge. Il permet d'afficher le niveau de charge de la batterie pendant l'utilisation.

Appuyez sur le bouton du témoin de charge (9).

Conseils pour une utilisation optimale

Perçage

Enoncez le foret tout croit en appuyant toujours légèrement.
Juste avant que le bout du foret n'atteigne l'autre cote de la pierce a percer, diminuez la pression sur l'outil.
Utilisez un bloc de bois pour protégger les pieces à percer afin d'éviter les éclats.
Utilisez des forets à trois pointes pour percer des gros trouss dans le bois.
Utilisez les forets HSS pour percer du métal.
Utilise des forets à tranchants pour percer dans la pierre tendre.
Utilisez un lubrifiant pour percer le métal, autre que le laiton et la fonte.
Marquez un point au centre du trou à percer pour plus de précisions.

Vissage

Choisissez toujours un embout du type et de la taille appropriés.
Si le serrage est difficile, enduisez la vis d'une petite quantité de liquide de vaisse l'ou de savon comme lubrifiant.
Alignez toujours l'outil et l'embout du tournevis avec la vis.

Entretien

Votre apparéil Stanley Fat Max a été concu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Aucun entretien particulier n'est nécessaire pour le chargeur en dehors du nettoyage régulier.

Attention! Avant d'entrevenir l'outil, retirez la batterie.
Débranche le chargeur avant de le nettoyer.

Nettoyez régulierement les orifices de ventilation de votre outil et chargeur à l'aide d'une BrosseSouple ou d'un chiffon sec.
Nettoyez régulierement le compartment du moteur à l'aide d'un chiffon humide.
N'utilisez pas de produit abrasif ou a base de solvant.
Ouvrez régulierement le mandrin et retirez la poussière à l'intérieur en le tapant.

Protection de l'environnement

Recyclage. Ce produit ne doit pas etre yete avec les déchets menagers.

Si vous appeareil/outil Stanley Fat Max doit être remplaced ou si vous ne l'utilisez plus, ne le jetez pas avec les ordures menagères. Songez à la protection de l'environnement et recyclez-le.

La collecte séparée des produits et des emballages usages permet de recycler et de réutiliser des matériaux.
La réutilisation de matériaux recyclés evite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits menagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Stanley Europe offre une solution permettant de recycler les produits Stanley Fat Max lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez returner votre produit à un réparateur/agréé qui se chargea de le collector pour nous.

Pour connaître l'adresse du répartéur agréé le plus proche de chez vous, contactez le bureau Stanley Europe à l'adresse indiquée dans ce manuel. Vous pourrez aussi couver une liste de répartéurs agréés Stanley Europe et de plus amples détails à propos de notre service après-vente sur le site Internet: www.2helpU.com

Batteries

Les batteries Stanley Fat Max peuvent être rechargées à n'importe quel moment. Quand elles sont hors d'usage, jetez-les en respectant les normes de protection de l'environnement.

Déchargez complètement la batterie, puis retirez-la de l'outil.
Les batteries NiCd, NiMH et Li-Ion sont recyclables. Déposez-les chez un technicien d'entretien/agréé ou dans un centre de recyclage local.

\section*{Caracteristiques techniques}

	FMC625 (H1)
Tension V	18
Vitesse à vide Min	0-400/0-1600
Couple max. Nm 51.4
Capacité mandrin mm 13
Capacité max de perçage
Acier/bois/maçonnerie mm 13/38/13

Chargeur		905765**	906086**
		typ. 1	typ. 1
Tension d'entrée V	∞	230 230
Tension de sortie	V∞	20 18
Courant A 2 2
Temps de charge approximatif min		45 - 120	45 - 120

Batterie		FMC685L	FMC687L	FMC688L
Tension V	cc	18 18 18
Capacité	Ah	1.5	2.0	4.0
Type		Li-Ion	Li-Ion	Li-Ion

Niveau de pression sonore selon la norme EN 60745:

Pression sonore (L_) 88.1 dB(A), incertitude (K) 3 dB(A)

Puisstance sonore (L_w) 99.1 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 60745 :

Perçage à percussion, beton (a.) 13.1 m/s, incertitude (K) 1.5 m/s

Perçage, métal (a_12) < 2.5 ~m / s , incertitude (K) 1.5 ~m / s .

Vissage sans impact (a_s) < 2.5m / s , incertitude (K) 1.5m / s^2

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

Stanley Europe confirme que les produits décrits dans les « Données techniques » sont conformes aux normes : 2006/42/CE, EN 60745-1, EN 60745-2-1

Ces produits sont conformes aux normes 2004/108/CE et 2011/65/UE. Pour plus de détails, veuillez contacter Stanley Europe à l'adresse suivante ou reportez-vous au dos du manuel.

Le soussigné est responsable des données de la fiche technique et fait cette déclaration au nom de Stanley Europe.

Kevin Hewitt

Vice-Président - ingénierie internationale

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgique

22/04/2014

Garantie

Stanley Europe assures la qualité de ses produits et offre aux utilisateurs professionnelles une garantie très élargie. Ce certificat de garantie est un document supplémentaire et ne peut enaucun cas se substituer à vos droits contractuels en tant qu'utilisateur privé non professionnel. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

Si un produit Stanley Fat Max s'avere defectieux en raison de matériaux en mauvais etat ou d'une erreur humaine dans les 12 mois suivant la date d'achat, Stanley Europe garantit le remplacement gratuite ou - a sa discrétion - des pièces defectueuses si :

Le produit a ete correctement utilise et a ete utilise en respectant les instructions du manuel.
L'usure du produit est normale;
Les réparations ont été effectues par des personnes agréées ;
Une preuve d'achat est donnée;
Le produit Stanley Fat Max est réexpédé avec tous les composants d'origine.

Pour toutes réclamations, recherche l'adresse du répartéur agréé Stanley le plus proche de chez vous dans le catalogue Fat Max ou contactez le bureau local Stanley à l'adresse indiquée dans ce manuel. Une liste de répartéurs agréés Fat Max et de plus amples détails sur notre service après-vente sont disponibles sur le site Internet www.stanley.eu/3

Uso previsto
