WM73C - Microphone Vonyx - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de microphone	Microphone sans fil
Fréquence de fonctionnement	UHF (Ultra Haute Fréquence)
Réponse en fréquence	50 Hz - 18 kHz
Directivité	Cardioïde
Portée	Jusqu'à 100 mètres en champ libre
Alimentation	Batterie rechargeable
Durée de vie de la batterie	Environ 6 heures
Connectivité	Sortie XLR et jack 6,35 mm
Utilisation recommandée	Concerts, conférences, présentations
Maintenance	Nettoyer régulièrement le microphone, vérifier les connexions
Sécurité	Éviter les environnements humides, ne pas exposer à des températures extrêmes
Informations générales	Idéal pour les utilisateurs professionnels et amateurs

FOIRE AUX QUESTIONS - WM73C Vonyx

Comment connecter le Vonyx WM73C à mon système audio ?

Pour connecter le Vonyx WM73C, branchez le récepteur à une source audio à l'aide d'un câble jack 6,35 mm ou RCA. Assurez-vous que le récepteur est sous tension et que le microphone est allumé.

Pourquoi le son est-il faible ou absent ?

Vérifiez que le microphone et le récepteur sont allumés et que les piles du microphone ne sont pas vides. Assurez-vous également que le volume de l'amplificateur ou du système audio est réglé correctement.

Comment changer les piles du microphone ?

Pour changer les piles, ouvrez le compartiment des piles situé à l'arrière du microphone, retirez les anciennes piles et insérez de nouvelles piles AA en respectant la polarité.

Le signal du microphone est-il perturbé ?

Des interférences peuvent être causées par d'autres appareils sans fil. Essayez de changer la fréquence du récepteur et du microphone ou éloignez-vous des autres appareils électroniques.

Comment synchroniser le microphone avec le récepteur ?

Pour synchroniser le microphone avec le récepteur, assurez-vous qu'ils sont sur la même fréquence. Appuyez sur le bouton de synchronisation sur le récepteur et ensuite sur le microphone pour établir la connexion.

Le microphone fonctionne-t-il avec un smartphone ?

Le Vonyx WM73C est conçu principalement pour des systèmes audio professionnels. Pour l'utiliser avec un smartphone, vous aurez besoin d'un adaptateur compatible et d'une application d'enregistrement audio.

Comment nettoyer mon microphone Vonyx WM73C ?

Utilisez un chiffon doux et sec pour nettoyer le microphone. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'électronique.

Où puis-je trouver des pièces de rechange pour le Vonyx WM73C ?

Les pièces de rechange peuvent être commandées auprès des distributeurs agréés Vonyx ou sur leur site web officiel.

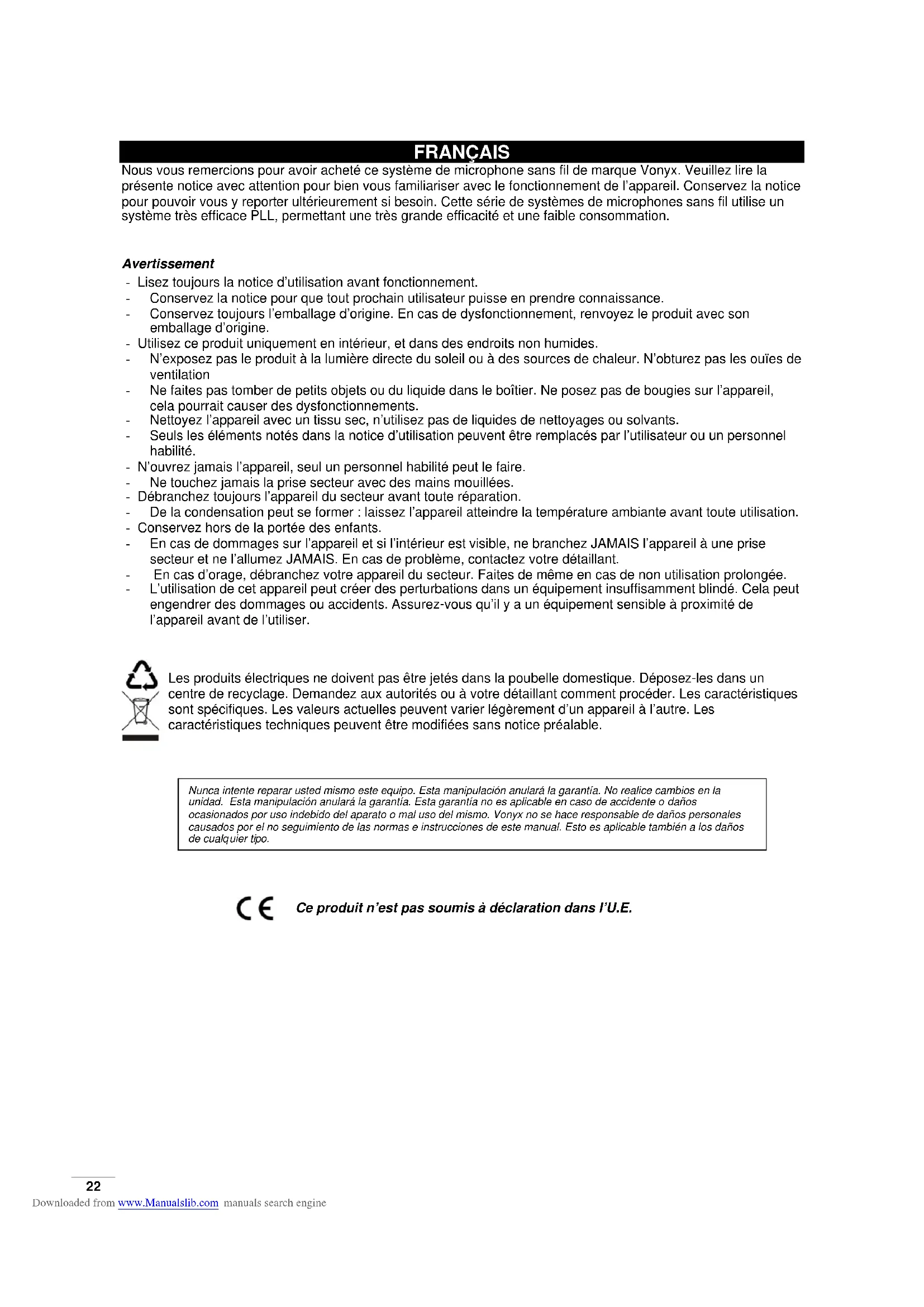

MODE D'EMPLOI WM73C Vonyx

Nous vous remercions pour l'achat de ce système de microphone sans fil de marque Vonyx. Veuillez lire la présente notice avec attention pour bien vous familiariser avec le fonctionnement de l'appareil. Conservez la notice pour pouvoir vous y reporter ultérieurement si besoin. Cette série de systèmes de microphones sans fil utilise un système très efficace PLL, permettant une très grande efficacité et une faible consommation.

Avertissement

• Lisez toujours la notice d'utilisation avant le fonctionnement.
• Conservez la notice pour que tout prochain utilisateur puisse en prendre connaissance.
• Conservez toujours l'emballage d'origine. En cas de dysfonctionnement, renvoyez le produit avec son emballage d'origine.
• Utilisez ce produit uniquement en intérieur, et dans des endroits non humides. N'exposez pas le produit à la lumière directe du soleil ou à des sources de chaleur. N'obturez pas les ouïes de ventilation.
• Ne faites pas tomber de petits objets ou du liquide dans le boîtier. Ne posez pas de bougies sur l'appareil, cela pourrait causer des dysfonctionnements. Nettoyez l'appareil avec un tissu sec, n'utilisez pas de liquides de nettoyage ou solvants. Seuls les éléments notés dans la notice d'utilisation peuvent être remplacés par l'utilisateur ou un personnel habilité.
• N'ouvrez jamais l'appareil, seul un personnel habilité peut le faire.
• Ne touchez jamais la prise secteur avec des mains mouillées.
• Débranche toujours l'appareil du secteur avant toute réparation.
• De la condensation peut se former : laissez l'appareil atteindre la température ambiante avant toute utilisation.
• Conservez hors de la portée des enfants.
• En cas de dommages sur l'appareil et si l'intérieur est visible, ne branchez JAMAIS l'appareil à une prise secteur et ne l'allumez JAMAIS. En cas de problème, contactez votre détaillant. En cas d'orage, débranchez votre appareil du secteur. Faites de même en cas de non utilisation prolongée. L'utilisation de cet appareil peut créer des perturbations dans un équipement insuffisamment blindé. Cela peut engendrer des dommages ou accidents. Assurez-vous qu'il y a un équipement sensible à proximité de l'appareil avant de l'utiliser.

Les produits électriques ne doivent pas être jetés dans la poubelle domestique. Déposez-les dans un centre de recyclage. Demandez aux autorités ou à votre détaillant comment procéder. Les caractéristiques sont spécifiques. Les valeurs actuelles peuvent varier légèrement d'un appareil à l'autre. Les caractéristiques techniques peuvent être modifiées sans notice préalable.

Ce produit n'est pas soumis à déclaration dans l'UE.

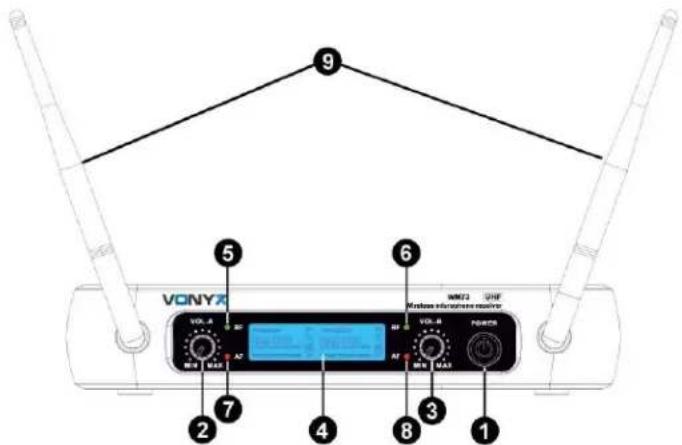

FACE Avant et FACE arriere

179.203 WM73C Système UHF 2 canaux avec affichage

179.206 WM73 Microphone main UHF 2 canaux avec affichage

179.209 WM73H UHF 2ch Casque avec écran

1. Interrupteur Power ON/OFF pour allumer le système
2. Volume canal A
3. Volume canal B
4. Affichage LCD
5. LED "RF" canal A : signale la réception de signal RF de l'émetteur
6. LED "RF" canal B : signale la réception de signal RF de l'émetteur.
7. LED "AF" canal A niveau audio : indique le niveau du signal audio du système.
8. LED "AF" canal B niveau audio : indique le niveau du signal audio du système.
9. Antenne.

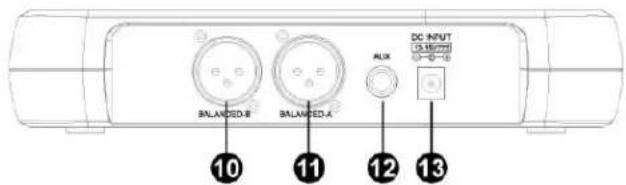

1. Prise XLR symétrique canal A
2. Prise XLR symétrique canal B
3. Prise jack 6,35 ; reliez le cordon audio via cette prise à l'entrée de l'amplificateur, table de mixage.
4. Entrée alimentation, 13-15 VDC

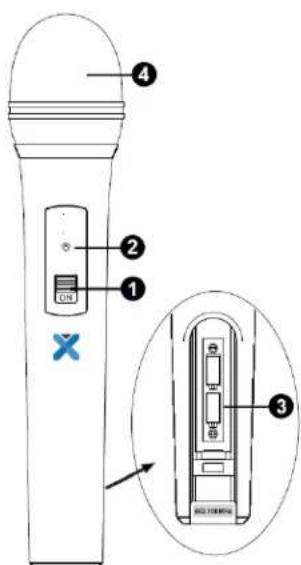

Microphone MAIN

1. Interrupteur Power ON/OFF.
2. Témoin batterie faible : brille en rouge lorsque la puissance est faible ; remplacez la batterie.
3. Couvercle compartiment batterie : ouvre-le pour installer la batterie. Pensez à stocker la batterie en cas de non utilisation prolongée pour éviter qu'elle ne coule.
4. Grille : Protège la capsule et permet de diminuer les bruits de souffle.

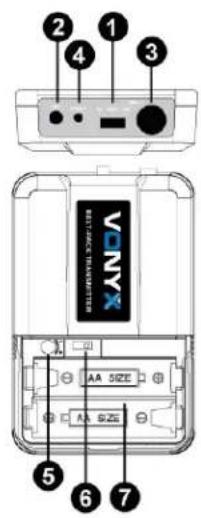

Emetteur de POCHE (optionnel)

1. Interrupteur Power ON/OFF et interrupteur Audio mute.
2. Antenne
3. Entre micro : pour micro serre-tête et micro cravate.
4. Témoin de batterie faible : Brille en rouge lorsque la puissance est faible et qu'il faut remplacer la batterie
5. Réglage de volume : pour régler l'amplification d'entrée audio de l'émetteur.
6. Interrupteur de réglage du mode de fonctionnement : pour le serre-tête ou micro-cravate.
7. Couvercle compartiment batterie : ouvre-le pour installer la batterie. Pensez à recharger la batterie en cas de non utilisation prolongée pour éviter qu'elle ne se vide.
8. Clip de ceinture

Microphone cravate

Reliez la fiche du microphone cravate livre à la prise de l'émetteur (voir ci-dessous).

Mettez l'émetteur en fonction dans le système cravate (6).

Microphone serre-tete

Reliez la fiche du microphone serre-tête livre à la prise de l'émetteur (voir ci-dessous).

Mettez l'émetteur en fonction dans le système cravate (6).

Branchements

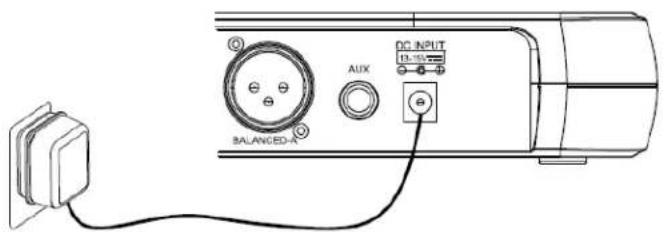

1. Branchement alimentation récepteur : reliez le bloc secteur à la fiche DC à l'arrière du récepteur. Branchez le bloc secteur à une prise 230V / 50Hz

1. Antenne : Placez l'antenne à la verticale, voir schéma ci-dessous.

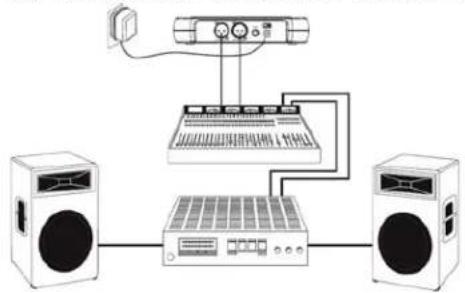

1. Branchements audio : reliez le cordon audio de la sortie audio du récepteur à l'entrée sur votre amplificateur.

Fonctionnement

Tout d'abord, éteignez le système, mettez les réglages de volume des récepteurs sur le minimum et allumez le récepteur. L'affichage s'éclaire, le système se met sur le dernier mode de fonctionnement.

Réglez la fréquence souhaitée sur le récepteur et surveillez le niveau de signal RF et AF. Si le niveau de signal est affiché, cela signifie que le récepteur reçoit des interférences d'autres signaux ou bruits. Le système est doté d'un circuit Mute pour éviter les interférences. En cas d'interférences, utilisez d'autres fréquences.

Si le système est allumé, surveillez la fréquence de l'émetteur et du récepteur.

Lorsque l'affichage du récepteur indique la valeur du signal RF, le témoin des antennes affiche Antenne A ou B. Réglez le volume au niveau souhaité.

Réglage volume

Réglez le volume du récepteur sur la position 12h. Puis réglez le volume de l'amplificateur ou de la table de mixage au niveau souhaité. Si le volume du récepteur est réglé trop fort, l'amplificateur va produire des distorsions qui pourraient endommager l'amplificateur et / ou les enceintes.

Pour un meilleur son :

1. Utilisez toujours voir l'antenne et l'emplacement de l'émetteur.
2. La distance entre l'émetteur et le récepteur doit être aussi faible que possible.
3. Si le récepteur a deux antennes, elles doivent être positionnées à la verticale.
4. Les antennes ne doivent pas être placées à côté de surfaces métalliques.
5. Les antennes ne doivent pas se toucher ni se croiser.
6. Avant d'utiliser le système en présence de public, faites un test pour trouver les "points morts". Évitez ces endroits lors du fonctionnement.

PROBLEME LED tímein SOLUTION
Pas de son La LED rouge de l'émetteur ne brille pas	Mettez l'interrupteur POWER ON/OFF sur la position ON. Assurez-vous que la batterie soit correctement placée, respectez la polarité. Le cas échéant, remplacez la batterie morte par une batterie neuve.
Pas de son La LED rouge de l'émetteur brille Mettez l'interrupteur MUTE/ON sur ON.
Pas de son LA LED rouge POWER du récepteur ne brille pas.	Assurez-vous que le bloc secteur est bien branché dans la prise DC. Assurez- vous que la tension d'alimentation délivrée soit correcte.
Pas de son Les LEDs de réception de signal s'allument	Tournez le réglage de volume du récepteur. Assurez-vous que les branchements du récepteur avec l'équipement externe sont bien faits.
Pas de son Les LEDs A/B du récepteur ne brillent pas. Le tímein POWER de l'émetteur et du récepteur s'allume.	Assurez-vous que les fréquences des émetteurs et récepteurs correspondent. Déplacez l'émetteur près du récepteur.
Le niveau de son est différent du niveau d'un instrument relié.	Régliez le niveau de l'émetteur et le volume du récepteur comme souhaïte.
Le niveau de distorsion augmente graduèlement.	Remplacez la batterie de l'émetteur.
Bruits, ronflements ou autres signaux radio prênts.	Les tímoins A/B brillent. Identifiez les sources possibles d'interférences (autres sources RF) et éteignez-les ou utilisez un système fonctionnant sur une autre fréquence.
Perte momentanée de son lorsque l'émetteur est déplaced dans la zone d'utilisation	Les LEDs A/B du récepteur brillent en cas de perte de signal	Repositionnez le récepteur et faites des tests. Si les interférences audio persistent, repréze les "endroits morts" et évitez-les pendant le fonctionnement.

WM73C WM73 WM73H
Référence	179.203	179.206	179.209
Bande passante 863-865 MHz 863-865 MHz			863-865Mhz
Réponse en fréquence	50Hz-18 kHz 50Hz-18 kHz 50Hz-18Khz
Rapport signal/bruit	>85 dB >85 dB	>85dB
Classe	1	1	1
Alimentation 220~240 V~/50 Hz 220~240 V~/50 Hz			AC220~240V 50Hz
Bloc secteur	13-15V DC / 500 mA	13-15V DC / 300 mA	13-15V DC / 300mA
Dimensions /appareil	210 x 145 x 42 mm	210 x 145 x 42 mm	210 x 145 x 42 mm

Emelter poche STB4		Micro main STM4
Référence	179.203B	179.206H
Bande passante	863-865 MHz 863-865 MHz
Batterie	2 x batterie 1,5 V type R6	2 x batterie 1,5 V type R6
Sortie RF	>10 dBm	>10 dBm
Classe	1	1
Dimensions /appareil	100 x 65 x 30 mm	238 x 50 x 50 mm

Données techniques spécifiques. Les valeurs mentionnées peuvent légèrement varier d'un appareil à l'autre. Données soumises à modifications sans information préalable.

Classe I : produit utilisable dans la plage de fréquences 863-865MHz.
