Producttype	2-kanaals UHF draadloos microfoonsysteem met ontvanger
Model	WM73C (ref. 179.203)
Frequentieband	863-865 MHz (klasse 1)
Frequentierespons	50 Hz - 18 kHz
Signaal-ruisverhouding	>85 dB
Ontvanger voeding	220-240 V~ / 50 Hz via netvoeding 13-15 V DC / 500 mA
Handmicrofoon voeding	2 batterijen 1,5 V type R6
Audio-uitgangen	1x XLR gebalanceerd (kanaal A), 1x XLR gebalanceerd (kanaal B), 1x jack 6,35 mm
Antennes	Twee ingebouwde antennes, verticale positie aanbevolen
Scherm	LCD
Afmetingen ontvanger	210 x 145 x 42 mm
Gewicht ontvanger	Niet gespecificeerd
Gebruik	Alleen binnenshuis, vermijd vocht en directe warmte
Inhoud verpakking	Ontvanger, handmicrofoon (STM4), netvoeding, antennes
Reiniging	Droge doek, geen vloeistoffen of oplosmiddelen
Repareerbaarheid	Niet openen, aan bevoegd personeel overlaten
Veiligheid	Raak de stekker niet aan met natte handen, uitschakelen voor reparatie
Recycling	Niet bij het huishoudelijk afval gooien, naar een recyclingpunt brengen

Veelgestelde vragen - WM73C Vonyx

Hoe zet ik het ontvangersysteem aan?

Gebruik de schakelaar Aan/Uit op het voorpaneel. Het LCD-scherm gaat branden en het systeem hervat de laatst gebruikte modus.

Wat moet ik doen als de microfoon geen geluid produceert?

Controleer of de zender is ingeschakeld (schakelaar op ON) en of de batterij correct is geplaatst met de juiste polariteit. Als de rode LED van de zender niet brandt, vervang dan de batterij.

Hoe stel ik het volume van het systeem in?

Stel eerst het volume van de ontvanger in op 12 uur (midden), pas vervolgens het volume aan op uw versterker of mengpaneel. Vermijd het te hard zetten van de ontvanger om vervorming te voorkomen.

Waarom zijn er storingen of ruis?

Dit kan afkomstig zijn van andere radiobronnen. Identificeer de storingsbronnen en schakel ze uit, of verander de frequentie van het systeem. Controleer ook of de antennes verticaal en uit de buurt van metalen oppervlakken zijn geplaatst.

Hoe verander ik de frequentie van de ontvanger?

Gebruik de afstelcommando's van de ontvanger (niet gedetailleerd in de handleiding) om een vrije frequentie in de band 863-865 MHz te selecteren. Controleer de RF- en AF-LED's om storing te voorkomen.

Wat is de batterijduur van de handmicrofoon?

De batterijduur hangt af van de kwaliteit van de batterijen. De microfoon gebruikt 2 batterijen 1,5 V type R6. Vervang ze zodra het rode lampje voor een bijna lege batterij gaat branden.

Kan ik een lavaliermicrofoon of headset met dit systeem gebruiken?

Ja, het systeem is compatibel met een optionele draagbare zender (ref. STB4). Sluit de lavaliermicrofoon of headset aan op de zender en zet de modusschakelaar (6) in de juiste stand.

Hoe reinig ik de microfoon en de ontvanger?

Gebruik een droge, zachte doek. Gebruik nooit reinigingsvloeistoffen of oplosmiddelen, omdat deze het apparaat kunnen beschadigen.

Wat moet ik doen bij een tijdelijk geluidsverlies?

Dit kan komen door dode punten in het gebruiksgebied. Plaats de ontvanger opnieuw en doe een test om deze zones te identificeren, vermijd ze dan tijdens gebruik.

Voldoet het product aan de Europese normen?

Ja, het is klasse 1 voor de band 863-865 MHz en hoeft niet aangemeld te worden in de EU. Controleer echter de lokale regelgeving als u het buiten de EU gebruikt.

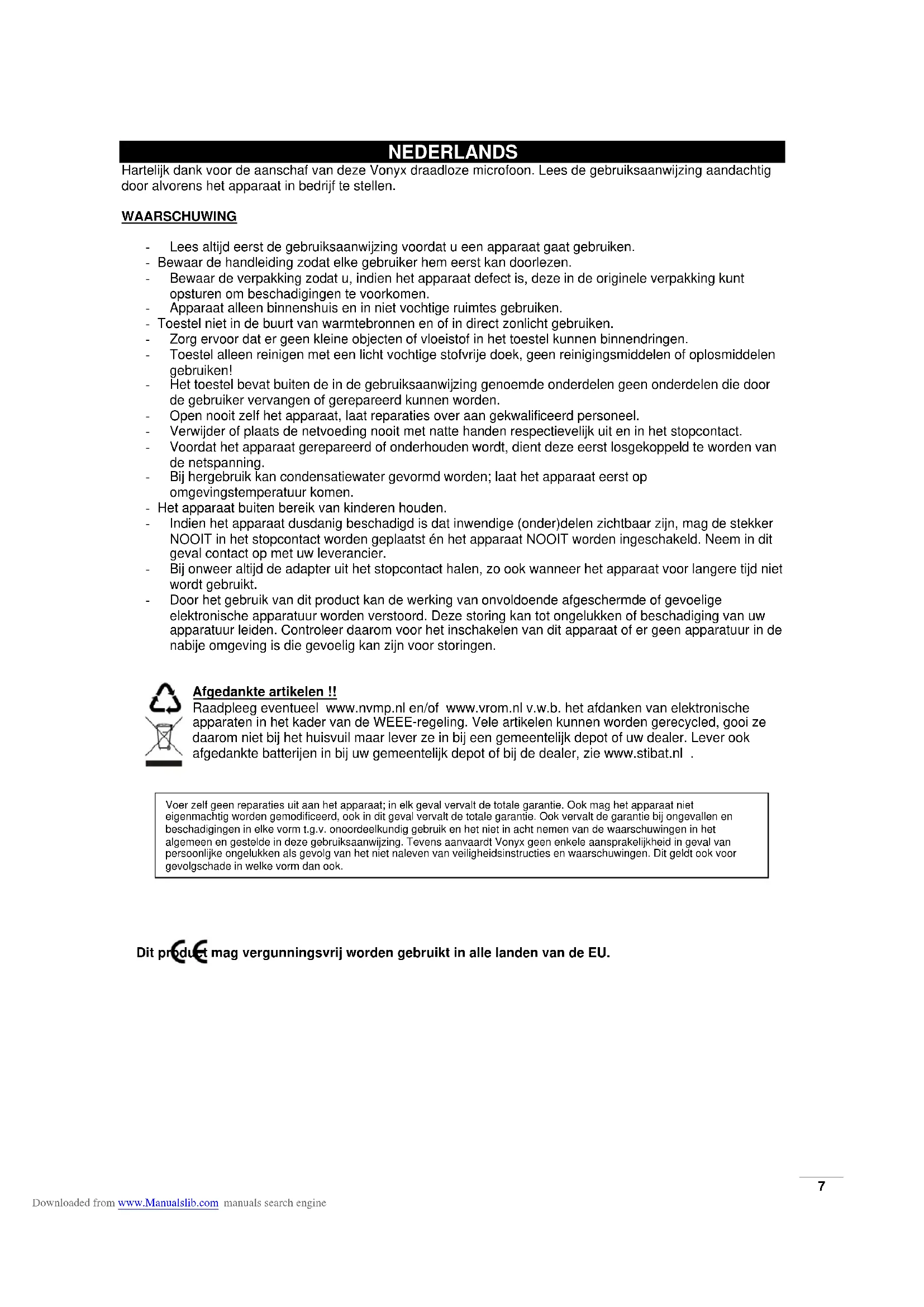

GEBRUIKSAANWIJZING WM73C Vonyx

Hartelijk dank voor de aanschaf van deze Vonyx draadloze microloon. Lees de gebruiksaanwijzing aanachtig door alvorens het apparaat in bedrijf te stellen.

WAARSCHUWING

Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.
- Bewaar de handleiding zodate elke gebruiker hem eerst kan doorlezen.
- Bewaar de verpakking zodat u, indien het apparaat defect is, deze in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
- Apparaat alleen binnenshuis en in Niet vochtige ruimtes gebruiken.
- Toestel Niet in de buurt van warmtebronnen en of in direct zonlicht gebruiken.
Zorg ervoor dat er geenkleine objecten of vloeistof in het toestel hunnen binnendringen.
Toestel alleen reinigen met een Licht vochtige stofvrijde doek, geen reinigingsmiddelen of oplosmiddelen gebruiken!
- Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die doore de gebruiker verrangen of gerepareerd können worden.
- Open nooit zich het apparaat, maar reparaties over aan gekwalificeerd personeel.
Verwijder of plaats de netvoeding nooit met natte handen respectievelijk uit en in het stopcontact.
- Voordat het apparaat gerepareerd of onderhonden worden, dient deze eerst losgekoppeld te worden van de netspanning.
- Bij hergebruik kan condensatewater gezvormd worden; maar het apparaat eerst op omgevingstemperatuurkommen.
- Het apparatus buiten bereik van kinderen houden.
- Indien het apparaat dusdanig beschadigd is dat inwendige (onder)delen zichtbaar�n, mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier.
- Bij onweer algijd de adapter uit het stopcontact halen, zo ook wonneer het apparaat voor langereijd nicht worden gebruikt.
- Door het gebruik van dit product kan de werkking van onvoldoende afgeschermde of gevoelige elektronische apparatuur worden verstoord. Deze storing kan tot ongelukken of beschadiging van uw apparatuur leiden. Controller aanom voor het inschakelen van dit apparaat of er geen apparatuur in denabij omgeving is die gevoelig kan zijn voor storingen.

Afgedankte artikelen !!

Raadpleeg eventueel www.nvmp.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEE-regeling. Vele artikelen worden gerecycled, gooi za waarom Niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl.

Voer zich geen reparaties uit aan het apparaat; in elk geval verwalt de totale garantie. Ook mag het apparaat Niet eigenmachtig worden gemodifieerd, ook in dit geval verwalt de totale garantie. Ook verwalt de garantie bij oncegallen en beschadigingen in elk vorm t.g.v. onoordeelkundig gebruik en het Niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruksaanwijzing. Tevens aanvaardt Vonyx geen ankele aansprakelijkheid in geval van persoonlijke ongelukken als gewolg van het Niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

Dit product mag vergunningsvrij worden gebruikt in alle landen van de EU.

VOOR- EN ACHTERPANEL

179.203 WM73C UHF 2 kanalen combi met display
179.206 WM73 UHF 2 kanalen handmicrofoons met display
179.209 WM73H UHF 2 kanalen koptelefoon met display

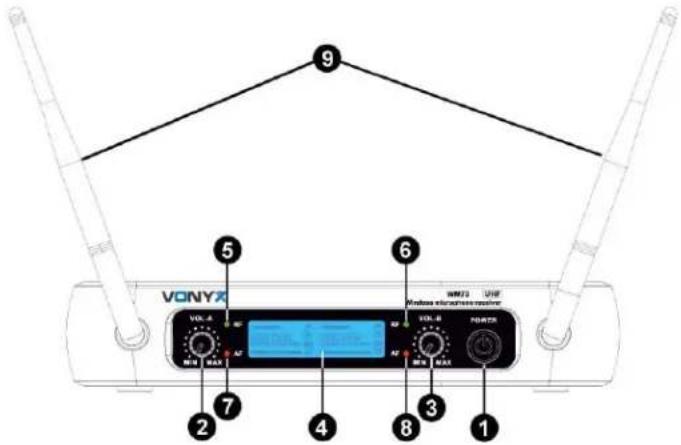

1. Aan/Uit schakelaar
2. Volumeregelaar kanaal A
3. Volumeregelaar kanaal B
4. LCD display, geeft frequentie, kanaal, RF signal, audio signal en antennne status weer.
5. "RF" ontvangst signala kanaal A, weergave van sterk of zwak signala.
6. "RF" ontvangst signaal kanaal B, weergave van sterk of zwak signaal.
7. "AF" geluidssterkte signala kanaal A, weergave sterk of zwak signala.
8. AF geluidssterkte signaal kanaal B, weergave sterk of zwak signaal.
9. Antenna

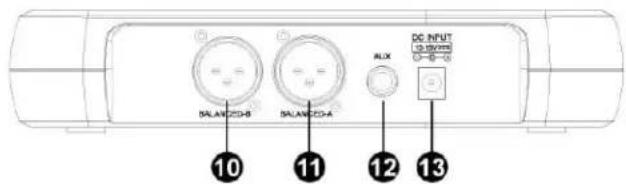

1. XLR connector gebalanceerd kanaal A
2. XLR connector gebalanceerd kanaal B
3. Aux 6.35mm Jack
4. 13-15Vdc aansluiting

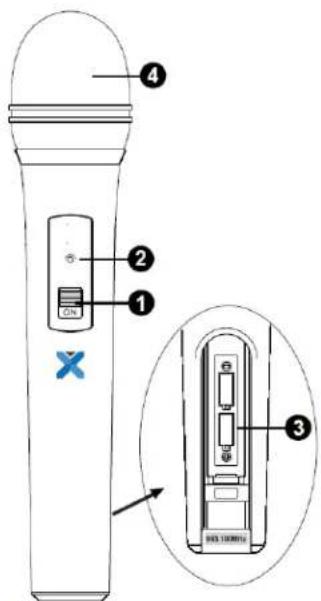

HANDMICROFOON (ZENDER)

1. Aan/Uit schakelaar
2. Batterij indicator (Rood Licht betekend lage batterij spanning en verwang de batterij).
3. Batterijvak, verwijder de batterijen bij langdurig Niet gebruik (voorkom lekkage).
4. Mircofoonkop: beschermt de cartridge en的帮助下 verminderen van de adem geluiden en windgeruis.

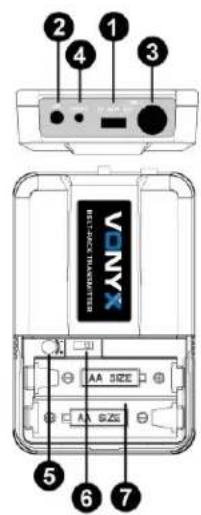

BODYPACK TRANSMITTER (OPTIONEEL)

1. Aan/Uit en audio mute schakelaar.
2. Antenne
3. Microfoon ingang, geschikt voor zowel dasspeld- of hoofdmicrofoon.
4. Batterij indicator (Rood Licht betekend lage batterij spanning en verrang de batterij).
5. Gain instelbare volumeregelaar
6. Keuzeschakelaar voor gebruik van dasspeld of hoofdmicrofoon systeme.
7. Batterijvak, verwijder de batterijen bij langdurig Niet gebruik (voorkom lekkage).
8. Draagclip tbv broek bevestiging

DASSPELD MICROFOON

Sluit de connector van de meegeleverde valaier microfoon aan op de aansluiting van aansluiting van de zender (zoals hieronder afgebeeld). Stel de zender in op dasspeld microfoon (6).

HOOFDMICROFOON

Sluit de connector van de meegeleverde hoofdmicrofoon aan op de aansluiting van aansluiting van de zender (zoals hieronder afgebeeld). Stel de zender in op hoofdmicrofoon (6).

SYSTEMEEM AANSLUITEN

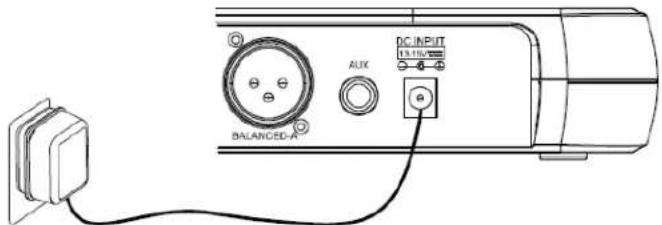

1. Ontvanger aansluiten: Plug de connector van de adapter in op de acheerkant van de ontvanger, verrolgens sluit de adapter aan op een wandcontactdoos.

1. Antenne: Zorg ervoor dat de twee antennes onder een hoek van 45^ worden gespositioneerd, Zoals onderstaand voorbeeld.

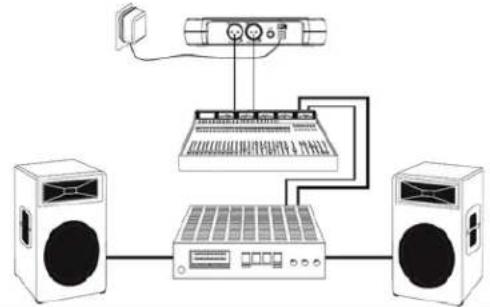

1. Audio aansluiting: Sluit de audiokabel aan op de uitgang van de ontvanger en op de ingang van uw geluidsmengpaneel.

BEDIENING

Schakel het systemeuit, draai het volume van de ontvanger aanr een minimum en schakel het systeme weer in en de CPU initialeert, het LCD schermlicht op en het systeme komt terug in de status waarin het is afgesloten!

Zoek de gewenste frequentie op de ontvanger op en let op het RF- en AF signaalniveau. Als er een signal in de display verschijnt duidt dit op een interferentie van andere signalen of ruis. Het systemenschikt over een mute schakeling om de ruisuit te schaken. Indien er spreke is van interferentie t.g.v. de andere microloonzoek dan voor deze microfoon een andere frequentie op.

Als het system is ingeschakeld controller dan de frequencies van de zender en de ontvanger, als ze Niet op bezelfde frequencies werken is de zender Niet aangepast aan de ontvanger. De display op de ontvanger maar de waarde van het RF signaal zien, de antenn- status za antennene A of B weergeven. Zet het volume op de gewenste sterkte.

Volume regeling:

Zet het volume van de ontvanger in de 12-uurs positie (middenstand), zet dan het volume van de versterker of de mixer op het gewenste niveau.

Als het volume van de ontvanger te hoog staat zaal de versterker een verrormd signaal lately horen hetgeen een defecte versterker en/of luidspreker(s) tot gevolg kan hebben!

Besta akoestiek:

1. U dient alsid de antennve van de ontvanger te kunnen zien vanaf uw zenderpositie.
2. De afstand:tussen zender en ontvanger dient zo kort mogelijk te zichn.
3. Als de ontvanger twee antennes heeft, dienen ze onder 45^ te worden gezet.
4. Houd de antennes verwijderd van metalen objecten.
5. De antennes mogen elkaar Niet raken of elkaar kruisen.
6. Voordat u het system in het openbaar gebruikt doe dan eerst een test om uit te zoeken waar zich de "dead spots" (plaatsen waar een slechte verbinding met de ontvanger plaats vindt) bevinden. Vermijd dezeplaatsen tijdens uw op

PROBLEM OPLOSSEN

PROBLEM INDICATOR OPLOSSING
Geen geluid Rode zender indicator	knippert nicht Schuif de POWER ON / OFF-schakelaar	haar ON van de zender. Zorg ervoor dat de batterij correct is geplaatst, contrôleer de polariteit van de batterij (+/-). Als batterij goed is geplaatst, deze verwangen door neue batterij.
Geen geluid Rode zender indicator	knippert Schuif de MUTE/ON waar de ON positie van de zender.
Geen geluid Rode indicator op de ontvanger receiver POWER is UIT.	Wees ervan overtuigt dat de AC adapter goed is gemonteerd op de ontvanger. Controller of de adapter is aangesloten op een wandcontactdoos. Controller of de wandcontactdoos is voorzien van de juiste spanning.
Geen geluid Ontvanger signalindicators A/B lichten op.	Draai de volumeregelaar op de ontvanger omhoog. Controller de bekabelingussen de ontvanger en externe geluidsapparatuur.
Geen geluid Ontvang signalindicators A/B lichten niet op. Zender en ontvanger POWER indicator lichten wel op.	Controller of de frequentie van de ontvanger en zender gelijk zijn. Houdt de zenderDICter bij de ontvanger.
Geluidsniveau verschift van een bekabeld instrument.	Ontvanger signalindicators A/B lichten op.	Stel de volumeregelaar opnieuw in.
Vervorming geluidsniveau stijgt geleidelijk	Ontvanger signalindicators A/B-verlichting en de zender LOW BATTERY lichten op.	Vervang de batterijen van de zender.
Ruis en/of andere hoorbare radiosignalen aanwezig.	Ontvanger signalindicators A/B lichten op.	Identificeren van potentièle bronnen van storingen (andere RF-bronnen) en deze uitschaken of maak gebruik van een andere freqiecentie.
Tijdelijk verlies van het geluid als de zender door gebied verplaatst.	Ontvanger signalindicators A/B gaan UIT bij geen geluid.	Herpositioneren de ontvanger en het opnieuwuitvoeren van een looptest. Markeer de "dode"plekken en vermijd deze gebieden tijdens deuitvoering.

De specificaties en waarden konnen enigszins afwijken zonder voorafgaande kennisgeving.

Klasse 1 toestel voor gebruik in de band 863-865MHz.
