BCC200 - Appareil photo Brinno - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo Timelapse
Marque	Brinno
Modèle	BCC200 (TLC200 Pro)
Dimensions (L x l x H)	64 x 52 x 107 mm
Poids	140 g (sans piles)
Alimentation	4 piles AA ou DC 5V via connecteur micro USB
Écran	1,44 pouce TFT LCD
Capteur	1/3 pouce HDR, 1,3 mégapixels
Objectif	Monture CS, ouverture f/2.0, champ de vision 112°, focale 19 mm (équiv. 35 mm)
Résolution vidéo	1280 x 720 (AVI)
Stockage	Carte SD (jusqu'à 32 Go)
Intervalle de temps	De moins d'1 seconde à 24 heures
Modes de capture	Time Lapse, Stop Motion (optionnel), Détection de mouvement (optionnel)
Durée de vie des piles (mode jour)	Jusqu'à 45 jours avec intervalle de 24 heures
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Ne pas exposer à l'eau. Utiliser des piles AA de bonne qualité. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Objectif interchangeable (BCS 019), accessoires optionnels (shutter line, détecteur de mouvement). Monture CS remplaçable.
Informations générales	Appareil conçu pour la création de vidéos accélérées. Livré avec objectif BCS 019, 4 piles AA, carte SD, tournevis et bouchon d'objectif.

FOIRE AUX QUESTIONS - BCC200 Brinno

Comment régler l'intervalle de temps sur le Brinno BCC200 ?

Appuyez sur le bouton TIME pour entrer dans les réglages d'intervalle. Utilisez les boutons MENU (←) et TIME (→) pour choisir un préréglage ou personnaliser. Validez avec OK.

Quelle carte SD utiliser avec le BCC200 ?

Utilisez une carte SD jusqu'à 32 Go. Une carte de 4 Go permet environ 30 000 photos en qualité 'Bonne'.

Comment changer l'objectif du Brinno BCC200 ?

L'appareil est équipé d'une monture CS. Dévissez l'objectif existant à l'aide du tournevis fourni et vissez le nouvel objectif (compatible CS).

Quelle est l'autonomie des piles ?

L'autonomie dépend du mode et de l'intervalle. En mode Jour avec un intervalle de 2 secondes, vous obtenez environ 5,6 jours. Avec un intervalle de 24 heures, jusqu'à 45 jours.

Puis-je utiliser le BCC200 comme webcam ?

Oui, connectez l'appareil à l'ordinateur via micro USB et installez un logiciel libre (consultez Brinno.com). Fonctionne sous Windows 98 et ultérieur.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Allez dans le menu Plus de réglages, sélectionnez Réinitialiser, puis confirmez avec OK.

Quels sont les modes de capture disponibles ?

Les modes principaux sont : Time Lapse (vidéo accélérée), Stop Motion (avec shutter line optionnelle) et Détection de mouvement (avec capteur optionnel).

Comment faire la mise au point manuellement ?

Activez le mode Focus dans le menu. Utilisez le tournevis pour desserrer la vis de l'objectif, tournez l'objectif pour faire la mise au point, puis resserrez la vis.

Comment ajouter un horodatage sur les vidéos ?

Dans le menu Plus de réglages, sélectionnez Horodatage et choisissez ON.

Comment alimenter l'appareil en externe pour une longue durée ?

Utilisez le connecteur micro USB avec une alimentation externe 5V. Cela permet une utilisation prolongée sans piles.

MODE D'EMPLOI BCC200 Brinno

Contenu de l'emballage

• HDR camera laps de temps (TLC200 Pro) - Kit Lens (BCS 019)
• 4 piles AA • Carte SD • tournevis • Couvercle de l'objectif

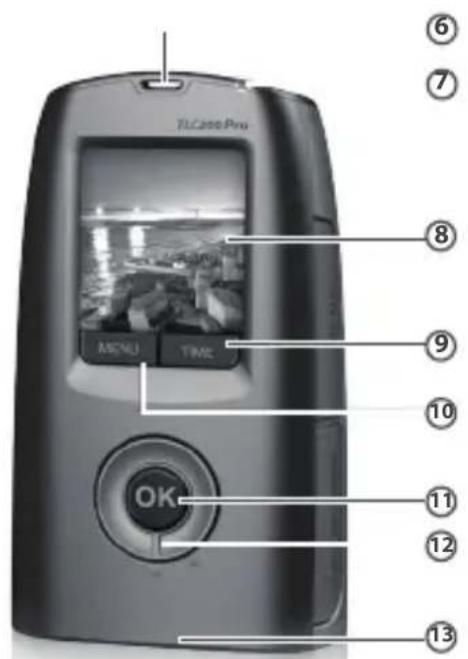

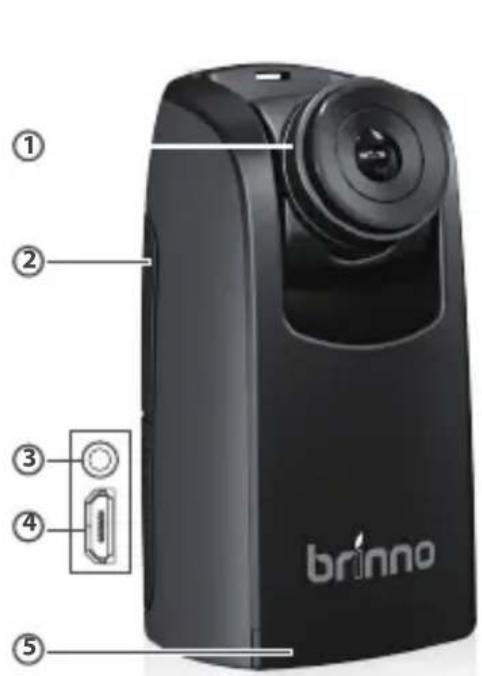

Parties de laamera

Lentille BCS 019

Ecran LCD

Fente pour carte SD

Bouton TIME (←)

3 Connecteur pour accessoires

10 BoutonMENU ()

4 Connecteur pour cable Micro USB

OK/START Bouton

5 Compartiment des piles

Interrupteur d'alimentation

6 Oeillet pour laniere Pas de vis pi3 photo

Indicateur LED

Les Icônes d'affichage

Ecran de configuration
Ecran de prévisualisation

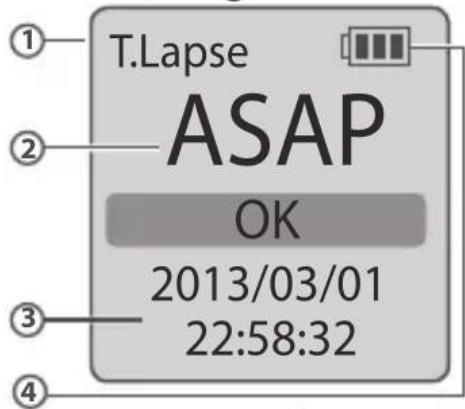

Ecran de configuration

mode capture
T.Lapse: mode Time Lapse Shutter: mode Stop Motion Motion: mouvement activé
2 Intervalle de temps
Selectionnez un intervalle de temps prédéfini ou personnelisez vous-même.
3 La date et l'heure du système
4 Niveau de la batterie

icône Description
(vert)	Batterie entièrement chargée.
(vert)	Batterie partiellement déchargée.
(jaune)	Batterie faible. Remplacerès que possible.
(rouge)	De batterie. Remplacez immédiatement la batterie.

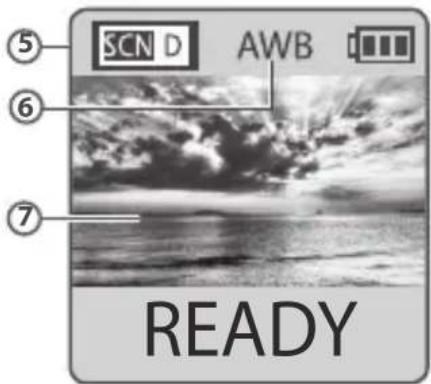

Ecran de prévisualisation

5 Mode Scène
6 Le mode de balance des blancs
7 Aperçu de capture d'image

Icône de statut

8 Batterie vide

Remplacer la pile immédiatement

9 Carte SD pleine

Libérer de l'espace sur la carte SD

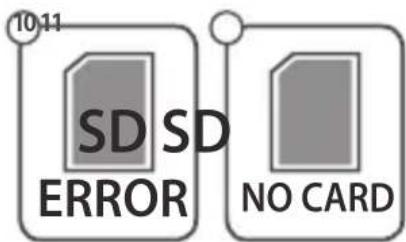

10 Carte SD erreur

Remplacer la carte SD

11 Pas de carte SD

Insérer la carte SD

Comment le mode d'économie d'énergie fonctionne?

À l'écran de configuration-1 ÀpRES 10 secondes d'inactivité sur l'écran de configuration, l'appareil photo se met en Écran de prévisualisation automatiquement. Vous pouvez appuyer sur le bouton MENU ou TIME pour returner à l'écran de configuration.

Ecran de prévisualisation-2 ÀpRES 50 secondes d'inactivité sur l'écran de prévisualisation, l'écran LCD s'eteint (3) automatiquement pour économiser energiaé. Vous pouvez appuyer sur le bouton OK pour réveilleramera.

Etape-1 Installation des piles

1. Ouvrez le couvercle de la batterie. 2. Inserez 4 piles AA. 3. Fermer le couvercle de la batterie.

Assurez-vous que le couvercle de la batterie est bien en place.

Etape-2 Installation de la carte SD

1. Ouvrez le couvercle de la carte SD. 2. Insérez la carte SD jusqu'à ce qui'elle s'enclenché. 3. Fermer le couvercle de la carte SD.

Turning on the Camera Première étape 3 Allumer l'appareil photo

1. Tournez le commutateur d'alimentation sur la position ON. 2. Écran Processus II peut afficher d'autres informations sur l'écran, veillez vous référer à Les Içônes d'affichage 3. Écran de configuration

Etape-4 Réglage de l'heure et de la date

1. Appuyez sur le bouton MENU pour aller dans les paramétres PLUS 2. A MORE setting, Sélectionnez Date et Heure, puis appuyez sur OK. 3. Dans le champ en surbrillance, appuyez sur Menu (+) pour diminuer la valeur, appuyez sur TIME (→) pour augmenter la valeur, appuyez sur OK pour confirmer et passer à la zone suivante. Lorsque vous avez terminé appuyez sur OK pour quitter mis en place.

Mode

Mode Time Lapse

En mode Time Lapse, l'appareil photo prend une photo à l'intervalle de temps que vous avez sélectionné. Lorsque vous avez terminé l'enregistrement, l'appareil vous permet de convertir ces photos dans un video Timelapse! Avant de commencer l'enregistrement, vous pouvez changer le "Fréquence d/images Time Lapse".

Format de fichier de sortie: AVI. (Sans audio) Résolution: 720P

Longueur de la vente Lapse: La taille maximale de chaque fichier AVI unique se situe entre 8.192 à 20.480 cadres, selon le réglage de l'intervalle de temps

Réglage de l'intervalle de temps

1. Appuyez sur le bouton TIME pour entrer dans l'intervalle de temps mis en place. 2. Appuyez sur MENU (←) et Time (→) pour sélectionner un intervalle de temps prédéfini ou personneliser vous-même. Lorsque vous avez terminé, appuyez sur le bouton OK pour confirmer et revenir à l'écran Configurer. Plage de temps d'intervalle: de moins de 1 seconde à 24 heures.

Pour commencer l'enregistrement

1. ÀpRES avoir séLECTIONné l'intervalle de temps, appuyez sur OK pour passer Ecran de prévisualisation. 2. Sur l'écran d'aperçu, appuyez sur le bouton OK pour commencer l'enregistrement. Au cours de la période d'enregistrement, l'écran LCD s'esteint pour économiser l'énergie.

Pour arrêté l'enregistrement

1. Pendant l'enregistrement, maintenez le bouton OK jusqu'à ce que la lumière LCD s'allume et affiche le texte "Traitement", cela signifie que l'appareil est en cours de fermeture du fichier. Une fois terminé le traitement, il affiche le texte "Ready" Cela indique la session d'enregistrement est terminée. 2. Retirer la carte SD de l'appareil photo et l'insérer dans votre ordinateur pour profiter de vos étonnantes Time Lapse videos!

L'etat de stockage

Dans ce mode, l'écran LCD affiche la capacité de la carte SD, afin que vous sachiez combien d'espace libre reste sur la carte SD.

Mode Focus

Dans ce mode, l'appareil photo agrandit l'image de prévisualisation, vous pouvez ajuster la mise au point de la lentille facilement.

1. Sélectionner et entrer en mode "Focus". 2. Voir l'aperçu de l'image agrandie. 3. Utilisez le tournevis pour desserrer la vis et la mise au point de l'objectif. 4. Lorsque vous avez terminé le réglage, utiliser le tournevis pour serrer la vis. 5. Appuyez sur "OK" pour quitter le mode de mise au point.

Réglagedebase

TimeLapseFrameRate-Réglage des fréquences d'images TimeLapse

1. Appuyez sur le bouton MENU pour entrer en mode «Configuration».2. Sélectionnez et entrez "Time Lapse Fréquence d'images".

Quel est le taux de trame doit je utiliser?

10 FPS (images par seconde) signifient: 10 images sont joués en 1 seconde. En règle générale, 10 FPS est convenable pour un video Time Lapse, mais nous avons suggéré 30 FPS. 1 FPS: la video est lue 1 image par seconde, de sorte que la video ne sera pas poli, et la longueur de la video sera plus long. 30 FPS: La video est lue 30 images par seconde, de sorte que la video sera lisse, et la longueur de la video sera plus courte.

White Balance-Balance des blancs

Avec le réglage par défaut Auto (AWB), l'appareil photo ajusté automatiquement la balance des blancs afin qu'un sujet blanc apparaisse blanc independamment de la couleur de la source lumineuse. Il peut cependant être nécessaire d'adapter la balance des blancs à la source lumineuse sous un éclairage mixte ou lorsque vous photographiez un sujet qui est d'une couleur unie.

Option Description			Température de couleur
AWB	Auto	Lacamera doit corriger automatiquement la balance des blancs	Approx. 4000 to 7000K
	journée	Utilisez lorsque vous photographiez dans Lumière naturelle	Approx. 5000K
	ombre	Utilisez lorsque vous photographiez dans l'ombre	Approx. 7000K
	nuageux	À utiliser pour photographier dans un jour nuageux	Approx. 6000K
	Lumière fluorescent-Cool	Utilisez lorsque vous photographiez sous un éclairage fluorescent blanc froid	Approx. 4000K
	Fluorescent clair-chaud	Utilisez lorsque vous photographiez sous une lumière fluorescente blanc chaud	Approx. 3300K
	Éclairage tungstène	Utilisez lorsque vous photographiez sous un éclairage au tungstène	Approx. 2800K

Image Quality-Qualité d'image

Le réglage de qualité d'image vous permet de désirir une qualité d'image différente pour s'adapter à vos besoin, et la qualité d'image permettra de déterminer le nombre d'images pouvant être stockées sur la carte SD: [La capacité de la carte SD est de 4 Go] Best(Meilleur) = 14,000OTO's Better(Meilleur) = 20,000oto'sGood(Bon) = 30,000oto's

Scene-Scene

Sélectionnez la scène pour répondre à vos besoin en matière de prise de vue

Option Description
SCND	lumière du jour	Pour toute situation de prise de vue dans la journée.
SCNT	prépuscule	Speciale installing voor zonsopkomst en ondergang. Beperkte sluiterinterval: 2 seconden en langer
SCNN	nuit	Réglage spécial pour les prises de vues de nuit. Réglage ISO faible, long temps d'exposition. Shutter intervalle limite: 5 secondes et plus
SCNM	Lune	Réglage spécial pour photographie de la Lune. Réglage ISO faible, temps d'exposition très long jusqu'à 2 secs. Shutter intervalle limite: 7 secondes, et plus

HDR Range-HDR Range

Réglage HDR (High Dynamic Range) yous permit de désir High(Elevé): La valeur suggérée pour lever ou au coucher du soleil. Medium(Medium): Pour toute situation de prise de vue standard. Low(faible): Pour les portraits.

Exposure-Exposition

Réglage de l'exposition. Pressez MENU (←) et TIME (→) pour augmenter ou diminuer l'exposition et appuyer OK pour sortir.

Custom Image-image personnalisée

Contrôle de saturation, le contraste, la netteté. Sélectionnez et entrez chaque paramètre, en utilisant MENU (←) et Time (→) pour ajuster l'effet. Ensuite, appuyez sur OK pour quitter.

Plus de Réglages

Time Stamp-L'horodatage

Vous pouvezCHOISIRsiyousvoulezqueI'horodatage s'affiche dans la video.

1. Sélectionnez Horodatage. 2. Sélectionnez ON ou OFF.

Low Light Recording-Enregistrement en faible luminosité

Vous pouvez configurer votre apparéil pour enregistrer des videos dans un environnement de faible luminosité ou non. (<5 Lux). 1. Sélectionnez Low Light Recording. 2. ON: Permet à votre apparéil photo d'enregistrer de la video dans un environnement de faible luminosité. OFF: Your apparéil ira dormir dans un environnement de faible luminosité.

Set Date & Time-Date et Heure

Régler la date et l'heure de votre apparéil photo.

1. Sélectionnez Régler la date et l'heure. 2. Dans le champ en surbrillance, appuyez sur Menu (-) pour diminuer le nombre, appuyez sur TIME (+) Pour augmenter le nombre, appuyez sur OK pour confirmer et passer à la zone suivante. Lorsque vous avez terminé, appuyez sur OK pour quitter.

LED Indicator-Indicateur LED

Vous pouvezCHOISIR si oui ou non levoyant clignote lors de la capture de chaque trame.

1. Sélectionnez l'indicateur LED. 2. ON: Lorsque laamera capture une image, l'indicateur LED clignotera une fois. OFF: Pendant la période de capture le voyant ne clignote pas du tout.

Band Filter-Filtre à bande

Selectionnez la fréquence d'éclairage fluorescent correcte en fonction de votre fréquence de l'éclairage interieur.

1. Sélectionnez filtré à bande. 2. None: l'environnement extérieur. 50 Hz: US 60 Hz: Europe

Firmware version-La version du firmware

Affiche la version actuelle du firmware installé sur l'appareil.

1. Sélectionnez la version du micrologiciel. 2. Affiche la version actuelle du firmware pendant 30 secondes. Appuyez sur le bouton OK pour quitter firmware.

Reset-Réinitialiser

Yououpouvez réinitialiservourappareil photo versleréglagepardéfaut.

1. Sélectionnez Reset. 2. Sélectionnez YES et appuyez sur le bouton OK pour réinitialiser votre apparéil photo.

Function Reglage
Capture mode mode	de capture Time Lapse
Time Interval Intervalle de temps 2 secondes
Time Lapse Frame Rate Frequence d'images Time Lapse		10 FPS
White Balance Mode Balance des blancs Auto
Image Quality Quatité d'image mistré	ième du jour
Scene Scène lu	mière du jour
HDR Range HDR	Range Medium
Time Stamp	L'horodatage ON
Low Light Recording	Enregistrement enregistrement en faible luminosite	ON
LED Indicator	Indicateur LED	ON
Band Filter	Filtre à bande	aucun

Référencea

Monture CS

Le TLC200 Pro est livré avec une monture CS, interchangeables donc vous pouvez changer la monture CS par vous-même pour répondre à vos besoin de tournée.

accessoires d'extension

Ce connecteur d'extension est un accessoires optionnels utilisé pour la camera Timelapse de Brinno : Shutter ligne (ATS110): Pour la création de film de Stop Motion et Face Time Lapse video Le senseur de mouvement (ATM110): Ce senseur s'active automatiquement quand il y a un object en mouvement dans l'aire de détention.

alimentation externe

Pour une utilisation à long terme, vous pouvez joindre une alimentation externe (DV 5V) via le connecteur Micro USB.

Connecteur Micro USB

A. Transfert de fichiers- Afin de transférer votre video Timelapse de la carte SD à votre ordinateur. Condition d'OS: Windows 98 et au-dessus.

B. Webcam-AVEC le TLC200 Pro connecté à votre ordinateur, vous pouvez installer des logiciels libres. Le TIC200 Pro peut alors être utilisé comme une webcam pour votre ordinateur! Logiciel sugérée: veuillez vérifier sur Brinno. com Condition d'OS: Windows 98 et au-dessus.

Quels paramètres doit-je utiliser

objectif Description		Intervalle de temps	Fréquence d'images Time Lapse
Daily Life	Enregistrement des Enfants, animaux toutes les parties de la vie quotidienne	1~30 secondes 10~30
soirées	Enregistrement des fêtes de famille, manifestations publiques, et les temps heures tout autour	1~10 secondes 10~30
voyages	Enregistrement de vos voyages, court et long	2 sec~1 min 10~30
plante	enregistrement des fleurs florissant ou le jardinage sur une période de temps	1~30 min 15~30
Construction	Enregistrement d'un bâtiment en cours de construction ou tout projet de construction	30 min~1 heures 15~30
Faire du vélo	Enregistrement d'un trajet ou un voyage de vélo	1 sec 10~30
Face time lapse	Voues étes le personnel principal dans vos vidéos time lapse	Ligne d'obturation 5

Quelle taille de carte SD doit-je utiliser

Taille de la carte SD photos stockées
Carte SD de 4 GB 30,000
Carte SD de 8 GB 60,000
Carte SD de 16 GB 120,000
Carte SD de 32 GB 240,000

Base sur un paramètre de qualité d'image seLECTIONnée "Bonne"

Viedesbatteries
Scene: Day mode(mode Jour)

Intervalle de temps	Tramescaputées à labattery faible	Jours
ASAP 168,000 1
1 SEC 200,000 2.3
2 SEC 244,000 5.6
5 SEC 204,000 11.5
10 SEC 145,000 17.0
20 SEC 108,000 25.0
30 SEC 84,500 29.0
1 MIN 51,000 35.0
5 MIN 12,300 42.0
10 MIN 6,300 43.0
1 HR 1070		44.0
4 HR	269
24 HR	45 45.0

Scene: Twilight mode(mode crépuscule)

Intervalle de temps	Tramescaputées à labattery faible	Jours
2 SEC	67,400	1.6
5 SEC	55,500	3.2
10 SEC 51,	300 5.9
20 SEC 51,	000 11.5
30 SEC 45,	000 15.0
1 MIN 33,	00 23.0
5 MIN 10,	00 38.0
10 MIN 5,	00 41.0
1 HR 1,060		44.0
4 HR	269
24 HR	45 45.0

Intervalle de temps	Trames capturées à la batterie faible	Jours
5 SEC 39,00	2.3
10 SEC 30,00	3.5
20 SEC 28,10	6.5
30 SEC 26,20	9.0
1 MIN 21,80	15.0
5 MIN 9,30	32.0
10 MIN 5,40	37.0
1 HR 1,04	43.0
4 HR 268		44.0
24 HR 44

Scene: Moon mode (mode de Lune)

Intervalle de temps	Trames capturées à la batterie faible	Jours
7 SEC 18,300 1.5
10 SEC 18,800 2.2
20 SEC 16,000 3.5
30 SEC 15,500 5.0
1 MIN 13,800 9.0
5 MIN 7,400 25.0
10 MIN 4,700 32.0
1 HR 1,000 42.0
4 HR 266		44.0
24 HR 44

Specification

CAMÉRA

Modèle TLC200 Pro Écran LCD 1.44" TFT LCD objectif 120^ Étanche optionnel (En utilisation avec TLC200Pro résistant aux intempéries logement (ATH120))

CAPTURE MODE

Time Lapse Auto généres videos Time lapse Stop Motion En option, (En utilisation avec Shutter ligne (ATS110)) Motion activated (activé par le mouvement) En option, (En utilisation avec détecteur de mouvement (ATM120))

SENSEUR

Type 1/3" HDR sensor Dynamic range115db Résolution 1.3 megapixels Taille des pixels 4.2um Sensibilité 3650mV/lux-sec (Ultraonne qualité de lumière faible)

OPTIQUE LENTILLE (BCS 019)

Type monture CS ouverture f2.0 Champ de vision 112^ Longueur focale 19 mm (35mm equivalent) Distance de focus Manual: 1cm to (factory setting: 40 cm)

ENREGISTREMENT

Video Time Lapse Format: AVI Résolution: 1280x720 image fixe Format d'image: JPEG (uniquement pour l'utilisation de la ligne d'obturation) Résolution: 1280x720

Stockage de la mémoire Carte SD (prise en charge jusqu'à 32 Go)

INTERVALLEDE TEMPS

Personnalisé de 1 seconde à 24 heures

ALIMENTATION

Source d'alimentation Batterie: 4 piles AA DC IN: 5 V (connecteur Micro USB)

DIMENSION

Taille (L xlx H) 64x 52x 107 mm Poids 140 g (sans batteries) Couleur Noir

Lieferumfang

Type 1/3" HDR sensor Dynamic range 115db Résolution 1.3 megapixels Taille des pixels 4.2um Sensibilité 3650mV/lux-sec (Ultraonne qualité de lumière faible)

OPTIQUE LENTILLE (BCS 019)

Typ CS-Mount Blende f2.0 Sichtfeld 112^ Brennweite 19 mm (35mm equivalent) Fokusabstand Manual: 1cm to (factory setting: 40 cm)

Aufnahme
