BCC200 - Fotocamera Brinno - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera Time-lapse
Marca	Brinno
Modello	BCC200 (TLC200 Pro)
Dimensioni (L x l x H)	64 x 52 x 107 mm
Peso	140 g (senza batterie)
Alimentazione	4 batterie AA o DC 5V tramite connettore micro USB
Schermo	1,44 pollici TFT LCD
Sensore	1/3 pollice HDR, 1,3 megapixel
Obiettivo	Attacco CS, apertura f/2.0, campo visivo 112°, lunghezza focale 19 mm (equivalente 35 mm)
Risoluzione video	1280 x 720 (AVI)
Archiviazione	Scheda SD (fino a 32 GB)
Intervallo di tempo	Da meno di 1 secondo a 24 ore
Modalità di scatto	Time-lapse, Stop Motion (opzionale), Rilevamento movimento (opzionale)
Durata delle batterie (modalità giorno)	Fino a 45 giorni con intervallo di 24 ore
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e asciutto. Evitare l'umidità.
Sicurezza	Non esporre all'acqua. Usare batterie AA di buona qualità. Non aprire il corpo.
Parti di ricambio e riparabilità	Obiettivo intercambiabile (BCS 019), accessori opzionali (shutter line, rilevatore di movimento). Attacco CS sostituibile.
Informazioni generali	Dispositivo progettato per la creazione di video accelerati. Fornito con obiettivo BCS 019, 4 batterie AA, scheda SD, cacciavite e tappo dell'obiettivo.

Domande frequenti - BCC200 Brinno

Come impostare l'intervallo di tempo sul Brinno BCC200?

Premere il pulsante TIME per entrare nelle impostazioni dell'intervallo. Utilizzare i pulsanti MENU (←) e TIME (→) per scegliere un preset o personalizzare. Confermare con OK.

Quale scheda SD utilizzare con il BCC200?

Utilizzare una scheda SD fino a 32 GB. Una scheda da 4 GB consente circa 30.000 foto in qualità 'Buona'.

Come cambiare l'obiettivo del Brinno BCC200?

Il dispositivo è dotato di un attacco CS. Svitare l'obiettivo esistente utilizzando il cacciavite fornito e avvitare il nuovo obiettivo (compatibile CS).

Qual è l'autonomia delle batterie?

L'autonomia dipende dalla modalità e dall'intervallo. In modalità Giorno con un intervallo di 2 secondi, si ottengono circa 5,6 giorni. Con un intervallo di 24 ore, fino a 45 giorni.

Posso usare il BCC200 come webcam?

Sì, collegare il dispositivo al computer tramite micro USB e installare un software libero (vedere Brinno.com). Funziona su Windows 98 e successivi.

Come ripristinare il dispositivo alle impostazioni di fabbrica?

Andare nel menu Altre impostazioni, selezionare Ripristina, quindi confermare con OK.

Quali sono le modalità di scatto disponibili?

Le modalità principali sono: Time-lapse (video accelerato), Stop Motion (con shutter line opzionale) e Rilevamento movimento (con sensore opzionale).

Come mettere a fuoco manualmente?

Attivare la modalità Focus nel menu. Usare il cacciavite per allentare la vite dell'obiettivo, ruotare l'obiettivo per mettere a fuoco, poi serrare la vite.

Come aggiungere un timestamp ai video?

Nel menu Altre impostazioni, selezionare Timestamp e scegliere ON.

Come alimentare il dispositivo esternamente per lunga durata?

Utilizzare il connettore micro USB con un'alimentazione esterna 5V. Ciò consente un uso prolungato senza batterie.

MANUALE UTENTE BCC200 Brinno

Contenegro della confezione

• Videocamera time lapse HDR (TLC200 Pro) - Kit lenti (BCS 019)
• 4 Batterie AA • Scheda SD • Cacciavite • Copriobiettivo

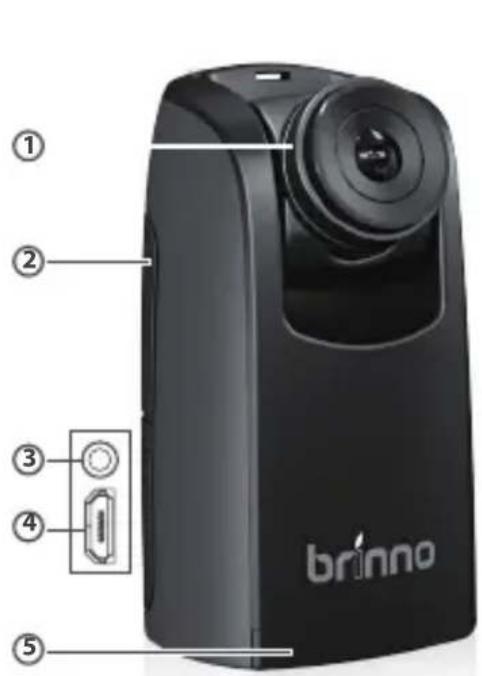

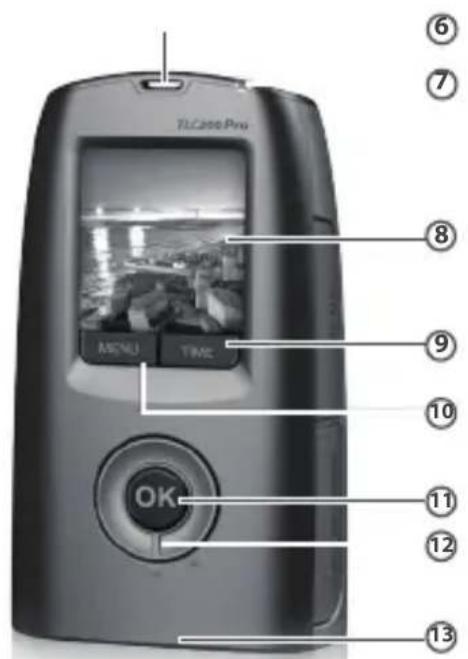

Parti della telecamera

Kit lenti BCS 019
Alloggio scheda SD
3 Connettore per accessori
4 Connettore per cavo Micro USB
Coperchio scomparto batterie
Passante cinghietta
Indicator LED

Display LCD
9 Tasto TIME(+)
10 Tasto MENU ()
Tasto OK/ START
Interruttore d'alimentazione
13 Foro d'aggancio treppiede

lcone del display

Nella schermata di configurazione

4 Nella schermata d'anteprima

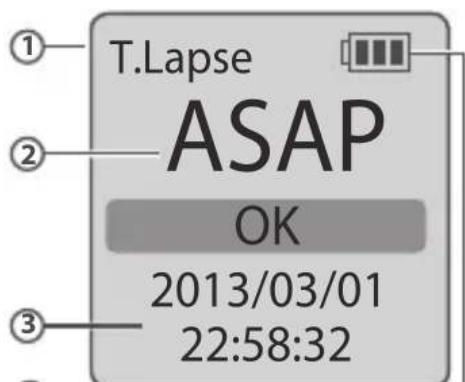

Nella schermata di onfigurazione

Modalità d'acquisizione T.Lapse: Modalità time lapse Shutter: Modalità passo uno Motion: modalità attivazione da movimento
2 Intervallo di tempo Selezionare l'intervallo di tempo pre-impostato,oppure personalizzarlo.
3 Data e ora di sistema
4 Livello di carica delle batterie

Icona Descrizione
(Verde)	Batteria completeness caricata.
(Verde)	Batteria parzialmente scarica.
(Giallo)	Batteria scarica. Sostituire appena possibile.
(Rosso)	Batteria esaurita. Sostituire immediamente la batteria.

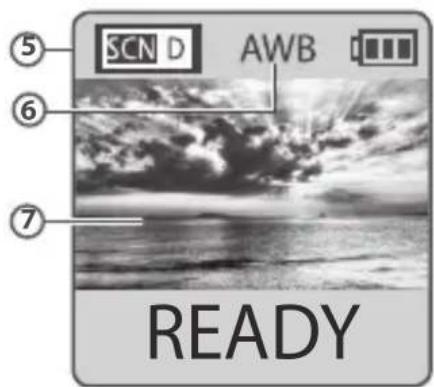

Nella schermata d'anteprima

Icona di stato

5 Modalità scenario
6 Modalità Bilanciamento bianco
7 Finestra d'acquisisce dell'immagine d'anteprima
8 Batteria scarica Sostituire immediamente la batteria.

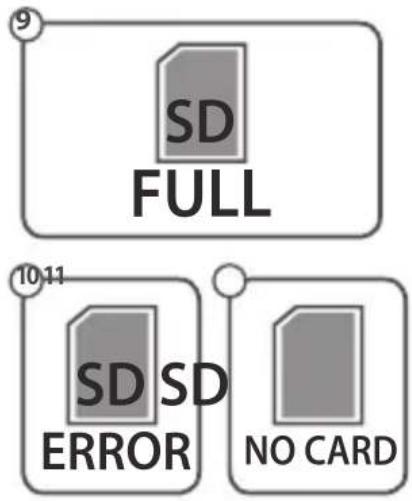

9 Scheda SD piena Scaricare i file per liberare spazio sulla scheda SD.
10 Errore scheda SD Sostituire la scheda SD
11 Nessuna scheda SD Inserire la scheda SD

Come funziona la nostra Tecnologia di risparmio energetico

Nella Schermata di configurazione -1 Dopo 10 secondi di inattività nella schermata di configurazione, la fotocamera accede automaticamente alla schermata d'anteprima. Premere il tastingo MENU o TIME per tornare alla schermata di configurazione.

Nella schermata d'anteprima - 2 Dopo 50 secondi di inattività nella schermata di configurazione o d'anteprima, il display LCD si spegnerà (3) automaticamente per risparmiare energia. Premere il tasto OK per riattivare la fotocamera.

Fase iniziade - 1 Installazione delle batterie

1. Aprire il coperchio dello scomparto batterie. 2. Inserire 4 batterie AA. 3. Chiudere il coperchio dello scomparto batterie.

Assicurarsi che il coperchio sia bloccato in posizione.

Fase iniziale - 2 Installazione della scheda SD

1. Apire il coperchio della sched SD. 2. Inserire la sched SD finché scatta in posizione. 3. Chiudere il coperchio dell'alloggio sched SD.

Fase iniziale - 3 Accendere la videocamera

1. Ruotare l'interruttore Alimentazione sulla posizione ON. 2. Schermata d'elaborazione Sul display possono essere visualizzate及其他 informazioni,fare riferimento a pagina 3.Schermata di configurazione

Fase iniziale - 4 Impostazione di ora e data

In modalità time lapse, la videocamera scatta una foto con l'intervallo di tempo selezionato. Al termine della registrazione, la videocamera permette di convertire queste foto in un video time lapse! Prima di,iniziare la registrazione, è possibile modificare l'impostazione di "Frequenza fotogrammi time lapse". Fare riferimento a categoria (16) per altre informazioni. Formato file di output: AVI. (Senza audio) Risoluzione: 720P Durata del video time lapse: Le dimensioni massime di ciascun singolo file AVI vanno da 8.192 a 20.480 fotogrammi, in base all'impostazione dell'intervallo di tempo.

Impostazione dell'intervallo di tempo

1. Premere il tasting TIME per impostare l'intervallo di tempo. 2. Premere il tasting MENU (←) e TIME (→) per selezionare l'intervallo di tempo pre-impostato, oppure personalizzarlo. Al termine, premere il tasting OK per confermare e tornare alla schermata di configurazione.

Valore dell'intervallo di tempo: da meno di 1 secondo a 24 ore.

Iniziare la registrazione

1. Dop o ave selezionato l'intervallo di tempo, premere OK per procedere alla schermata d'anteprima. 2. Nella schermata d'anteprima, premere il tasto OK per avviare la registrazione. Durante la registrazione, il pannello LCD si spegne per risparmiare energia.

Terminare la registrazione

1. Durante la registrazione, tenere premuto il tasto OK il display LCD si accende ed è visualizzato il messaggio "Elaborazione",indicando che la videocamera sta elaborando la chiusura del file. Una volta completata l'elaborazione, il display visualizzera il messaggio "Pronto". Questo indica che la sessione di registrazione è completata. 2. Rimuoverve la scheda SD alla fotocamera ed inserirla nel computer o portatile per guardare gli incredibili video time lapse!

Stato della memoria

In esta modalità, il display LCD visualizza la capacité della scheda SD, in modo da sapere quanto spazio libero rimane sulla scheda SD.

Modalità di fuoco

In questa modalità, la videocamera ingrandire l'imagine d'anteprima, in modo da poter regolare fácilmente la messa a fuoco.

1. Selezionale ed accedere alla modalità "Messa a fuoco". 2. Visualità l'imagine d'anteprima ingrandita. 3. Utilizzato il cacciavite per allentare la vite e regolare la messa a fuoco dell'obiettivo. 4. Al termine della regolazione, utilizzato il cacciavite per stringere la vite. 5. Premere "OK" per uscire alla modalità di messa a fuoco.

Impostazioni di base

TimeLapseFrameRate-Impostazione della frequenza fotogrammi time lapse

1. Premere il tastingo MENU per accederate alla modalità "Impostazione".
2. Selezionare ed accedere a "Frequenza fotogrammi time lapse".

Quale frequenza fotogrammi usare?

10 FPS (Frame Per Second) significata: 10 fotogrammi sono riprodotti in 1 secco. In generale, 10 FPS è adatto per i video time lapse, ma consigliamo 30 FPS. 1 FPS: Il video è riproduzione ad 1 fotogramma agli secondo, quando il video apparirà omogeneo ma sare è più lungo.
30 FPS: Il video è riproduotto a 30 fotogrammi agli secondo, quando il video apparirà omogeneo ma sare è più lungo.

White Balance-Bilanciamento del bianco

Con l'impostazione predefinita Auto (AWB), la videocamera regola automaticamente il bilanciamento del bianco in modo che un soggetti bianco appaia bianco a prescindere dal colore della sorgente luminosa. Potrebbe tuttavia essere necessario far corrispondere il bilanciamento del bianco alla sorgente luminosa in condizioni di illuminazione mista o quando si fotografia un soggetti che è di un colore solido.

Opzione Descrizione			Temperatura colore
AWB	Automatica	La videocamera regola automaticamente il bilanciamento del bianco	Circa 4.000 - 7.000K
	Giorno Utilizzato	are per la ripresa in luce diurna Circa 5.000K
	Ombra Utilizzato	are per la ripresa in ombra Circa 7.000K
	Nuvoloso Utilizzato	are per la ripresa in giorni nuvolosi Circa 6.000K
	Luce fluorescente - Fredda	Utilizzato per la ripresa in ambienti illuminati da luce fluorescente bianca fredda	Circa 4.000K
	Luce fluorescente - Calda	Utilizzato per la ripresa in ambienti illuminati da luce fluorescente bianca calda	Circa 3.300K
	Luce al tungsteno	Utilizzato per la ripresa in ambienti illuminati da luce al tungsteno	Circa 2.800K

Image Quality-Qualità immagine

L'impostazione Qualità imagine permette di scegliere una qualità d'imagine diversa per soddisfare le esigenze personali, e la qualità dell'imagine determinerà il numero di fotogrammi che possono essere archiviati sulla scheda SD

[ Scheda SD da 4 GB di capacita] Best(Ottimo) ÷ 14,000 oto's Better(Migliore) ÷ 20,000 oto's Good(Buono) ÷ 30,000 oto's

Scene-Scena

Selezionare la scenache soddisfa le esigenze personali di ripresa.

Opzione Descrizione
SCN D	Luce diurna Per qualsiasi situazione di ripresa di giorno.
SCN T	Crepuscolo	Impostazione speciale per la ripresa all'alba ed altramonto. Intervallo otturatore limitato: 2 secondi e più a lungo
SCN N	Notte	Impostazione speciale per le riprese notturne. Bassa impostazione ISO, lungo tempo di esposizione. Intervallo otturatore limitato: 5 secondi e più a lungo
SCN M	Luna	Impostazione speciale per fotografia che la luna. Bassa impostazione ISO, tempo prolongato di esposizione fino a 2 secondi. Intervallo otturatore limitato: 7 secondi e più a lungo

HDR Range-Gamma HDR

L'impostazione HDR (High Dynamic Range) permette discegliere l'impostazione HDR necessaria

High(Alta): Impostazione consigliata per l'alba o il tramonto.

Medium(Medio): Per qualsiasi situazione di ripresa standard.

Low(Bassa): Per i ritratti.

Exposure-Esposizione

Nell'impostazione Esposizione, premere il tastingo MENU (←) e TIME (→) per aumentare (+) o diminuire (-) l'esposizione e premere OK per uscire.

Custom Image-Imagine personalizzata

Controllo saturazione, contrasto, nitidezza. Selezionare ed accedere a ciascuna impostazione; usare il tasting MENU (←) e TIME (→) per regolare l'effetto. Premere OK per uscire.

Altre impostazioni

Time Stamp-Stampa data

Si cui scegliere se visualizzare data e ora nella parte inferiore del video.

1. Selezionare Stampa data. 2. Selezionare Attiva o Disattiva.

Low Light Recording-Registrarione in condizioni di scarsa illuminazione

Si più scegliere se la videocamera deve continuare a registrar i video in condizioni di scarsa illuminazione. (< 5 Lux). 1. Selezionare Registrazione in condizioni di scarsa illuminazione. 2. Attiva: Permette alla videocamera di registrar i video in condizioni di scarsa illuminazione. Disattiva: La videocamera accederà alla modalità di sospensione in condizioni di scarsa illuminazione.

Set Date & Time-Imposta data e ora

Impostare la data e l'ora corretta per la videocamera.

1. Selezionare Imposta data e ora. 2. Nel campo evidenziato, premere il tastingo MENU (-) per diminuire il valore, premere il tastingo TIME (+) per augmentare il valore, premere il tastingo OK per confermare e passare alcampo successivo.

Al termine premere il tasto OK per uscire dall'impostazione.

LED Indicator-Indicatore LED

Si più scegliere se l'indicatore LED lampeggia durante l'acquisizione di ciascun fotogramma.

1. Selezionare Indicatore LED. 2. Attiva: quando la videocamera sta acquisendo un fotogramma, l'indicatore LED lampeggia una volta.

Disattiva: Durante il periodo di acquisizione l'indicatore LED non lampeggia affatto.

Band Filter-Filtro banda

Selezionare la frequenza corretta che corrisponda a quella dell'illuminazione degli interni.

1. Selezionare Filtro di banda. 2. None: Per ambienti esterni.

50 Hz: USA 60 Hz: Europa

Firmware version-Versione firmware

Visualizza la versione corrente del firmware installato sulla videocamera.

1. Selezionare Versione firmware. 2. Visualizza per 30 secondi la versione corrente del firmware della videocamera. Premere il tasting OK per uscire alla schermata di visualizzazione della versione del firmware.

Reset-Ripristino

La videocamera può essere ripristinata sui valori predefiniti.

1. Selezionare Ripristino. 2. Selezionare S! e premere il tasto OK per ripristinare la videocamera. Le impostazioni predefinite sono le seguenti

Funzione Impostazione
Capture mode Modality d'acquisizione TimeLapse
Time Interval Intervallo di tempo 2 secondi
Time Lapse Frame Rate Frequenza fotogrammi time lapse		10 FPS
White Balance Mode Bilanciamento del bianco Auto
Image Quality Qualità immagine Migliore
Scene Scena Luce diurna
HDR Range Gamma HDR Medio
Time Stamp	Stamp data	Attiva
Low Light Recording	Registrazione in condizioni di scarsa illuminazione	Attiva
LED Indicator	Indicatore LED	Attiva
Band Filter	Filtro banda	Nessuno

Riferimento

Obiettivo con attacco CS

TLC200 Pro è dotata di obiettivo con attacco CS intercambiabile che permette di poter cancellare da se l'obiettivo con attacco CS per soddisfare le esigenze personali di ripresa.

Accessoridi estensione

Questo connettore di estensione è utilizzato per gli accessori Brinno Time Lapse optional: Cavetto di scatto remoto (ATS110): Per la creazione di film passo uno e di video face time lapse Sensore di movimento (ATM110): Per l'uso dell'attivazione da movimento, trasforma la videocamera time lapse in una videocamera attenuata dal movimento!

Alimentazione esterna

Per l'uso a lungo termine è possible collegare un alimentatore esterno (DV 5V)tramite il connettore micro USB.

Connettore micro USB

A. Trasferimento file- è possibile collegare TLC200 Pro al computer per trasferire i video time lapse alla sched a SD al computer. Requisiti del systema operativo: Windows 98 e versione più recente.
B. Webcam- Con TLC200 Pro collegata al computer è possibile installare il software webcam Gratis. TOC200 Pro può essere utilizzata come webcam per il computer! Software consigliato: Verificare su Brinno.com Requisiti del sistema operativo: Windows 98 e versione più recente.

Quali impostazioni usare

Objekt Beschchreibung Zeitinterval		Zeitraffer-Einzelbildrate
Vita quotidiana	Registrazione di bambini, animali domestici e tutti gli aspetti della vita quotidiana	1 - 30 secondi	10~30
Festa	Registrazione di feste di famiglia, eventi pubblici e di momenti felici che ci circondano	1 - 10 secondi	10~30
Viaggio	Registrazione dei viaggi, brevi lunghi	2 secondi - 1 minuto	10~30
Vegetazione	Registrazione di crescita di piante, o giardinaggio per un periodo di tempo	1 - 30 minuti	15~30
Costruzione	Registrazione di un edificio in fase di costruzione o di qualiasi progettodi costruzione	30 minuti - 1 ora	15~30
Ciclismo	Registrazione di un giro o viaggio in bicyclletta	1 secondo	10~30
Face time lapse	Tu sei il protagonistta dei video time lapse	Cavetto di scatto remoto	5

Quale è la capacité della schedà SD che devo usare

Capacità scheda SD Foto archiviate
Scheda SD da 4 GB 30.000
Scheda SD da 8 GB 60.000
Scheda SD da 16 GB 120.000
Scheda SD da 32 GB 240.000

Nota: Basato sulla qualità dell'imagine impostata su "Good" (Buona)

Durata delle batterie

Scene: Day mode(Modalità giorno)

Intervallo di tempo	Fotogrammi acquisiti a Batteria scarica	Giorni
ASAP 168,000 1
1 SEC 200,000 2.3
2 SEC 244,000 5.6
5 SEC 204,000 11.5
10 SEC 145,000 17.0
20 SEC 108,000 25.0
30 SEC 84,500 29.0
1 MIN 51,000 35.0
5 MIN 12,300 42.0
10 MIN 6,300 43.0
1 HR	1070	44.0
4 HR	269
24 HR	45	45.0

Scene: Twilight mode (Modalità crepuscolo)

Intervallo di tempo	Fotogrammi acquisiti a Batteria scarica	Giorni
2 SEC	67,400	1.6
5 SEC	55,500	3.2
10 SEC 51,	300 5.9
20 SEC 51,	000 11.5
30 SEC 45,	000 15.0
1 MIN 33,	00 23.0
5 MIN 10,	000 38.0
10 MIN 5,	41.0
1 HR	1,060	44.0
4 HR	269
24 HR	45	45.0

Durata delle batterie

Scene: Night mode (Modalità notte)

Intervallo di tempo	Fotogrammi acquisi a Batteria scarica	Giorni
5 SEC 39,00	2.3
10 SEC 30,00	3.5
20 SEC 28,10	6.5
30 SEC 26,20	9.0
1 MIN 21,80	15.0
5 MIN 9,30	32.0
10 MIN 5,40	37.0
1 HR 1,040	43.0
4 HR 268		44.0
24 HR 44

Scene: Moon mode (Modalità luna)

Intervallo di tempo	Fotogrammi acquisiti a batteria scarica	Giorni
7 SEC 18,300 1.5
10 SEC 18,800 2.2
20 SEC 16,000 3.5
30 SEC 15,500 5.0
1 MIN 13,800 9.0
5 MIN 7,400 25.0
10 MIN 4,700 32.0
1 HR 1,000 42.0
4 HR 266		44.0
24 HR 44

Specifiche

Videocamera

Modello TLC200 Pro Display LCD TFT LCD 1,44" Obiettivo ruotabile 120^ Impermeabile Optional (usando I'alloggio resistente agli agenti meteoTLC200Pro (ATH120))

Modalità d'acquisizione

TimeLapse Video time lapse generati automaticamente Passo uno Optional (usando il cavetto scatto remoto (ATS110)) Attivazione dal movimento Optional (usando il sensore di movimento (ATM110))

Sensore

Tip1/3" HDR sensor alta gamma dinamica 115db Risoluzione 1.3 Megapixel Dimensioni pixel 4.2um Sensibilità 3650mV/lux-sec (ottima qualità in condizioni di scarsa illuminazione)

Gruppo ottico (BCS 019)

Tipo Attacco CS Apertura f2.0 Campo visivo 112^ Lunghezza focale 19 mm (35mm equivalent) Distanza di fuoco Manual: 1cm to (factory setting: 40 cm)

Registrazione

Video time lapse Formato: AVI Risoluzione: 1280 × 720 Foto Formato: JPEG (solo usando il cavetto scatto remoto) Risoluzione: 1280 × 720 Archivazione Scheda SD (supporto forn a 32 GB)

Intervallo di tempo

Personalizzato Da meno di 1 secondo a 24 ore

Potenza

Sorgente d'alimentazione Batterie: 4 batterie AA DC IN: 5V (connettore Micro USB)

Dimensioni

Dimensioni (PxLxH) 64x 52x 107 mm Peso 140 g (senza batterie) Colore Nero
