Technische Merkmale	Time-Lapse-Kamera, 1080p Auflösung, 1/3,2 Zoll Sensor, 140° Weitwinkelobjektiv.
Verwendung	Ideal für die Aufnahme von Zeitraffer-Videos, einfach zu bedienen für Bauprojekte, Gartenarbeit oder Veranstaltungen.
Wartung und Reparatur	Reinigen Sie regelmäßig das Objektiv mit einem weichen Tuch, überprüfen Sie Firmware-Updates.
Sicherheit	Nicht ohne Schutz Wasser aussetzen, extreme Temperaturen vermeiden.
Allgemeine Informationen	Kompakt und leicht, Batterielaufzeit bis zu 100 Tage im Zeitraffer-Modus, Speicherung auf microSD-Karte.

Häufig gestellte Fragen - BCC200 Brinno

Wie schalte ich die Brinno BCC200 ein?

Um die Brinno BCC200 einzuschalten, drücken Sie die Einschalttaste an der Seite des Geräts, bis der Bildschirm aufleuchtet.

Wie wechselt man die Batterie der Brinno BCC200?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts, entfernen Sie die alte Batterie und setzen Sie eine neue Batterie unter Beachtung der Polarität ein.

Welcher Speicherkartentyp ist mit der Brinno BCC200 kompatibel?

Die Brinno BCC200 ist kompatibel mit microSD-Karten bis zu 128 GB.

Wie übertrage ich Videos von der Brinno BCC200 auf einen Computer?

Verbinden Sie die Brinno BCC200 mit einem USB-Kabel mit Ihrem Computer. Öffnen Sie dann den Gerätespeicher und kopieren Sie die Videodateien auf Ihren Computer.

Wie stelle ich die Bildqualität bei der Brinno BCC200 ein?

Gehen Sie ins Einstellungsmenü, wählen Sie 'Bildqualität' und wählen Sie zwischen den verfügbaren Optionen: niedrig, mittel oder hoch.

Die Brinno BCC200 lässt sich nicht einschalten, was tun?

Überprüfen Sie, ob die Batterie richtig eingesetzt und ausreichend geladen ist. Versuchen Sie, die Batterie zu wechseln oder das Gerät mit einem USB-Kabel aufzuladen.

Wie benutze ich den Timelapse-Modus bei der Brinno BCC200?

Um den Timelapse-Modus zu verwenden, wählen Sie im Hauptmenü 'Timelapse', wählen Sie das gewünschte Zeitintervall und drücken Sie dann die Aufnahmetaste.

Ist die Brinno BCC200 wasserdicht?

Die Brinno BCC200 ist nicht wasserdicht. Es wird empfohlen, sie unter trockenen Bedingungen zu verwenden und vor Feuchtigkeit zu schützen.

Wie setze ich die Brinno BCC200 auf die Werkseinstellungen zurück?

Gehen Sie ins Einstellungsmenü, wählen Sie 'Zurücksetzen' und bestätigen Sie die Rücksetzung auf die Werkseinstellungen.

Wo finde ich das Benutzerhandbuch für die Brinno BCC200?

Das Benutzerhandbuch für die Brinno BCC200 ist auf der offiziellen Brinno-Website im Support- oder Download-Bereich verfügbar.

BEDIENUNGSANLEITUNG BCC200 Brinno

Band Filter-Bandfilter

• HDR-Zeitrafferkamera (TLC200 Pro) - Objektivset (BCS 019)
• 4 AA-Batterien · SD-Karte · Schraubendreher · Objektivdeckel

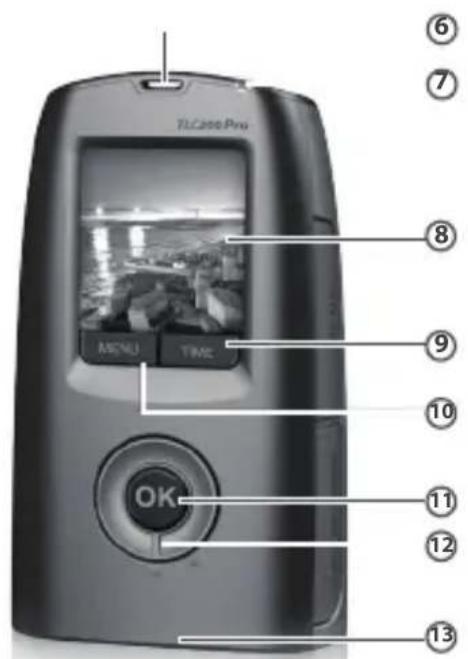

Einzelteile der Kamera

Objektivset BCS 019

LCD-Bildschirm

SD-Kartensteckplatz

9 TIME-Taste(←)

3 Anschluss fur Zubehör

10 MENU-Taste ()

4 Anschluss fur Micro-USB-Kabel

OK/ START-Taste

5 Batterieabdeckung

Ein/Aus-Schalter

6 Ose fur Tragriemen Stativgewindloch

LED-Anzeige

Anzeigesymbole

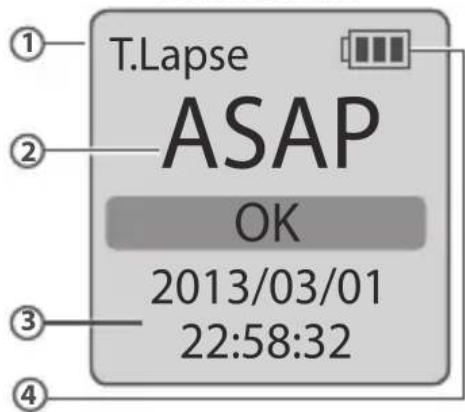

Auf dem Setup-Bildschirm

Auf dem Vorschaubildschirm

Auf dem Setup-Bildschirm

1 Aufnahmemodus

T.Lapse: Zeitraffermodus

Shutter: Bewegungsstoppmodus

Motion: Bewegungsaktivierter Modus

2 Zeitinterval

Wahlen Sie ein voreingestelltes Zeitintervall oder legen Sie Ihr eigenes fest.

3 Systemdatum und -ahrzeit
4 Batteriestand

Symbol	Beschreibung
(grün)	Batterie voll aufgeladen.
(grün)	Batterie teilweise entladen.
(gelb)	Schwache Batterie. Möglichst bald ersetzen.
(rot)	Leere Batterie. Batterie sofort ersetzen.

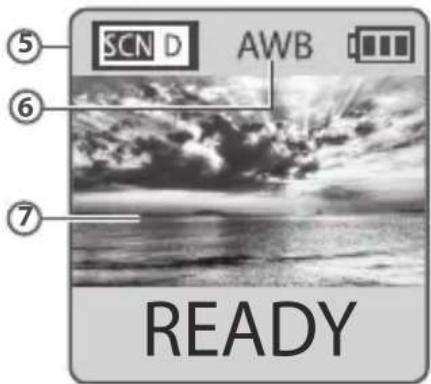

Auf dem Vorschaubildschirm

5 Szenemodus
6 WeiBabgleichmodus
7 Fenster fur Vorschaubildaufnahme

Statussymbol

8 Batterie leer
Batterieittebosfortersetzen.
9 SD-Karte voll
Dateienitteherunterladen,um Speicherplatz aufSD-Karte freizumachen.
10 SD-Kartenfehler
SD-Karteitteersetzen.
11 Keine SD-Karte
SD-Karteitteeinfugen.

Funktionsweise unserer Energiespartechnologie

Auf dem Setup-Bildschirm-1 Nach einem Leerlauf von 10 Sekunden auf dem Setup-Bildschirm zeigt die Kamera automatisch den Vorschaubildschirm an. Durch Drücken der Menu oder Zeit-Taste kehren Sie wieder zum Setup-Bildschirm zurück.

Auf dem Vorschaubildschirm-2 Nach einem Leerlauf von 50 Sekunden auf dem Setup- oder Vorschaubildschirm schaltet sich der LCD-Bildschirm automatisch aus (3), um Strom zu sparen. Durch Drücken der OK-Taste wecken Sie die Kamera wieder auf.

Installieren der Batterien

1. Batterieabdeckung öffnen. 2. 4 AA-Batterien einlagen.
2. Batterieabdeckung schlieben.

Achten Sie darauf, dass die Batterieabdeckung eingerastet ist.

Installieren der SD-Karte

1. SD-Kartenabdeckung öffnen. 2. SD-Karte eingefugen, bis Sie mit einem Klickton einrastet. 3. SD-Kartenabdeckung schlieben.

Einschalten der Kamera

1. Drehen Sie den Ein/Aus-Schalter auf EIN. 2. Der Bildschirm zeigt Abläufe an. Sollten auf dem Bildschirm andere Informationen angezeigt werden, beziehen Sie sichitte auf die Angaben auf Anzeigesymbole. 3. Écran de configuration

Einstellen der Uhrzeit und des Datumss

1. Drücken Sie die Menu-Taste, um Einstellung -> Mehr anzuzeigen. 2. Unter Mehr wahlen Sie Datum & Uhrzeit einstellen und drücken die OK-Taste. 3. Im hervorgehobenen Feld drücken Sie Menu (-), um den Wert zu verringern, oder Zeit (+), um den Wert zu erhöhen, und drücken Sie OK zur Bestätigung und gehen Sie in das{nachste Feld.Drucken Sie OK, wenn Sie fertig sind, um das Setup zu beenden.

Modus

Zeitraffermodus

Im Zeitraffermodus nimmt die Kamera jeweils ein Foto im von Ihnen ausgewählten Intervall aus. Zum Abschluss der Aufnahme wandelt die Kamera dann diese Fotos in ein Zeitraffervideo um!

Bevor Sie mit der Aufnahme beginnen, konnen Sie die „Zeitraffer-Einzelbildrate"ändern.

Ausgabedateiformat: AVI. (Ohne Audio) Auflösung: 720P Länge des Zeitraffervideos: Die maximale große jeder einzelnen AVI-Datei liegt zwischen 8192 und 20480 Einzelbildern, was vom eingestellt den Zeitintervalt abhängt.

Einstellung des Zeitintervals

1. Drücken Sie die Zeit-Taste, um das Setup für das Zeitinterval aufzurufen.
2. Drücken Sie Menu (←) und Zeit (→), um ein voreingestelltes Zeitinterval zu wahren oder Ihr eigene festzulegen. Drücken Sie zum Abschluss die OK-Taste zur Bestätigung und Sie kehren wieder zum Setup-Bildschirm darüber. Zeitintervalbereich: Von 1 Sekunde bis 24 Stunden.

Mit der Aufnahme beginnen

1. Drücken Sie nach Wahl des Zeitintervals die OK-Taste, um den Vorschaubildschirm aufzurufen. 2. Im Vorschaubildschirm drücken Sie OK, um mit der Aufnahme zu beginnen. Während der Aufnahme ist der LCD-Bildschirm ausgeschaltet, um Strom zu sparen.

Die Aufnahme stoppen

1. Halten Sie während der Aufnahme die OK-Taste gedrückt, bis sich der LCD-Bildschirm einschaltet und die Meldung „Verarbeitung" anzeigt, was bedeutet, dass die Kamera besteht ist, die Datei zu schlieben. Nach Abschluss der Verarbeitung wird die Meldung „Bereit" angezeigt. Damit ist die Aufnahmesitzung beendet. 2. Nehmen Sie die SD-Karte aus der Kamera Heraus, laden Sie sie auf Ihrtem Computer oder Laptop undGENIEBen Sie ihre großartigen Zeitraffervideos!

Speicherstatus

In this modus blendet sich auf dem LCD die Kapazität der SD-Karte ein, damit sie wissen, wieviel freier Speicherplatz noch auf der SD-Karte verfügbar ist.

Fokusmodus

In this modus vergroßert die Kamera das Vorschaubild, sodass Sie den Linsenfokus muhelos einstellen können.

1. Wahlen Sie den Modus „Fokus", umihn aufzurufen. 2. Betrachten Sie das vergroßerte Vorschaubild. 3. Lösen Sie die Schraube mit dem Schraubendreher und stellen Sie den Linsenfokus ein. 4. Ziehen Sie nach der Einstellung die Schraube mit dem Schraubendreher an. 5. Drücken Sie „OK", um den Fokusmodus zu beenden.

Grundeinstellung

TimeLapseFrameRate-Einstellung der Zeitraffer-Einzelbildrate

1. Drücken Sie Menu, um den Modus „Einstellung" aufzurufen. 2. Wahlen Sie „Zeitraffer-Einzelbildrate", um sie aufzurufen.

Welche Einzelbildrate soll ich verwenden?

10 FPS (Einzelbildner pro Sekunde) bedeutet: Es werden 10 Einzelbildner in 1 Sekunde wiederergegeben. Im Allgemeinen reichen 10 FPS für ein Zeitraffervideo aus, noch empfehlen wir 30 FPS. 1 FPS: Pro Sekunde wird 1 Einzelbild wiederergegeben, wodurch das Video bzw ungleichmäßig aussieht, aber länger ist. 30 FPS: Pro Sekunde werden 30 Einzelbildner wiederergegeben, wodurch das Video bzw gleichmäßig aussieht, aber kürzer ist.

White Balance-Weißabgleich

Mit AWB (Automatisch) als Standardeinstellung stellt die Kamera den Weißabgleich automatisch ein, sodass ein weißes Objekt ungeachtet der Farbe der Lichtquelle Dennoch weiß erscheint. Es könnte jedoch bei Mischlicht erforderlich sein, den Weißabgleich der Lichtquelle anzugleichen, oder auch, wenn ein Objekt mit einer gleichmäßigen Farbe fotografiert wird.

Option Beschreibung		Farbtemperatur
AWB	Automatisch	Die Kamera stellt den Weißabgleich automatisch ein.
米	Tageslicht Für Aufnahmen mit Tageslicht. Ca. 5000K
	Schatten	Für Aufnahmen im Schatten. Ca. 7000K
	Bewölkt	Für Aufnahmen bei Bewölkung. Ca. 6000K
	Neonlicht-Kühl	Für Aufnahmen mit kühlem, weißen Neonlicht.
	Neonlicht-Warm	Für Aufnahmen mit warmem, weißen Neonlicht.
	Kunstlicht Für Aufnahmen mit Kunstlicht. Ca. 2800K

Image Quality-Bildqualität

Unter Einstellung / Bildqualität können Sie eine Bildqualität ihren Anforderungen entsprechend auswahlen, wobei die Bildqualität auch die Anzahl an speicherbaren Einzelbildern auf der SD-Karte bestimmt: [SD-Karte mit 4 GB Speicherkapazität] Best(Optimal) = 14,000 Foto's (Besser) 20,000 Foto's Good(Gut) 30,000 Foto's

Scene-Szene

Wahlen Sie die Szene aus, die zu ihren Aufnahmeanforderungen passt.

Option Beschreibung
SCN D	Tageslicht Für beliebige Aufnahmen mit Tageslicht.
SCN T	Dämmerung	Spezielle Einstellung für Aufnahmen bei Sonnenauf-/-untergang. Auslöseintervall beschärkt auf: 2 Sekunden und länger
SCN N	Nacht	Spezielle Einstellung für Aufnahmen bei Nacht. Niedrige ISO-Einstellung, lange Belichtungszeit. Auslöseintervall beschärkt auf: 5 Sekunden und länger
SCN M	Mondlicht	Spezielle Einstellung für Aufnahmen mit Mondlicht. Niedrige ISO-Einstellung, extra lange Belichtungszeit bis zu 2 Sekunden. Auslöseintervall beschärkt auf: 7 Sekunden und länger

HDR Range-HDR-Bereich

Mit HDR (Hoher Dynamikumfang) können Sie die gewünschte HDR-Einstellung festlegen

High(Hoch): Empfohlene Einstellung für Sonnenauf-/-untergang

Medium(Mittelbig): Für beliebige Standardaufnahmen

Low(Niedrig): Für Porträts

Exposure-Belichtung

Drücken Sie unter Einstellung / Belichtung die Tasten Menu () und Zeit () , um den Belichtungswert zu erhöhen (+) oder zu verringern (-) , und drücken Sie OK, wenn Sie fertig sind.

Custom Image-Definiertes Bild

Legen Sie hier die Werte für Sattigung, Kontrast und Bildschärfe fest. Nach Wahl und Aufruf der einzelnen Einstellungen passen Sie mit den Tasten Menu (←) und Zeit (→) den Effekt an. Drücken Sie OK, wenn Sie fertig sind.

Weitere Einstellungen

Time Stamp-Zeitstempel

Hier können Sie bestimmen, ob ein Zeitstempel unter in Ihr Video angezeigt werden soll.

1. Wahlen Sie Zeitstempel. 2. Wahlen Sie EIN oder AUS.

Low Light Recording-Aufnahme bei schwachem Licht

Sie können ihre Kamera so einrichten, dass Videos bei schwachem Licht aufgenommen werden. (< 5 Lux). 1. Wahlen Sie Aufnahme bei schwachem Licht. 2. EIN: ihre Kamera nimmt auch bei schwachem Licht Videos auf. AUS: ihre Kamera versetzt sich bei schwachem Licht in einen Ruhezustand.

Set Date & Time-Einstellen des Datum und der Uhrzeit

Hier stellen Sie das richtige Datum und die Uhrzeit für ihre Kamera ein.

1. Wahlen Sie Datum & Uhrzeit einstellen. 2. Im hervorgehobenen Feld drücken Sie Menu (-), um den Wert zu verringern, oder Zeit (+), um den Wert zu erhöhen, und drücken Sie OK zur Bestätigung und gehen Sie in das nachste Feld. Drücken Sie OK, wenn Sie fertig sind, um das Setup zu beenden.

LED Indicator-LED-Anzeige

Sie können festlegen, ob die LED-Anzeige bei jeder Einzelbildaufnahme aufblinken soll.

1. Wahlen Sie LED-Indikator. 2. EIN: Nimmt die Kamera ein Einzelbild auf, blinking die LED-Anzeigeomal. AUS: Die LED-Anzeige wird während der gesamtten Aufnahmezeit nicht einem blinken.

Band Filter-Bandfilter

1. Stellen Sie die richtige Frequenz der Neonbeleuchting ein, sodass sie mit der Frequenz Ihrer Innenbeleuchting übereinstimmt.

2. Wahlen Sie Bandfilter. 2. None: Für Außenbereiche. 50 Hz: USA 60 Hz: Europa

Firmware version-Firmwareversion

Zeigt die Version der Firmware an, die zur Zeit auf der Kamera installiert ist. 1. Wahlen Sie Firmwareversion. 2. Zeigt 30 Sekunden lang die aktuelle Firmwareversion an. Drücken Sie OK, um die Firmwareanzeige zu beenden.

Reset-Zurücksetzen

Sie können ihre Kamera auf die Standardeinstellungen zurücksetzen. 1. Wahlen Sie Zurücksetzen. 2. Wahlen Sie Ja und drücken Sie OK, um ihre Kamera zurückzusetzen.

Funktion Einstellung
Capture mode Aufnahme demodus Zeitraffer
Time Interval Zeitintervals 2 Sekunden
Time Lapse Frame Rate Zeitraffer-Einzelbildrate		10 FPS
White Balance Mode Weißabgleich Auto
Image Quality Bildqualität Besser
Scene Szene Tageslicht
HDR Range HDR-Bereich MittelmöBig
Time Stamp	Zeitstempel EIN
Low Light Recording	Aufnahme bei schwachem Licht	EIN
LED Indicator	LED-Anzeige	EIN
Band Filter	Bandfilter	Nichts

Hinweise

CS-Mount-Objektiv

Der TLC200 Pro ist ein austauschbares CS-Mount-Objektiv beigefüggt, damit Sie das CS-Mount-Objektiv ihren Aufnahmeanforderungen entsprechend auswechseln können.

Erweiterungszubehör

Dieser Erweiterungsanschluss ist für optionales Brinno Zeitrafferzubehör vorgesehen: Fernauslöser (ATS110): Für die Erstellung von Bewegungsstoppfilmen und Zeitraffervideos von Gesichtern Bewegungssensor (ATM110): Für bewegungsaktivierte Aufnahmen wird ihre Zeitrafferkamera zu einer bewegungsaktivierten Kamera!

External Stromversorgung

Für langfristige Aufnahmen konnen Sie eine externe Stromversorgung (DV 5V) mit dem Micro-USB-Anschluss verbinden.

Micro-USB-Anschluss

A. Dateübertragung- Sie konnen den TLC200 Pro an ihren Computer anschließen, um ein Zeitraffervideo von der SD-Karte zum Computer zu übertragen. Erforderliches Betriebssystem: Windows 98 und aktueller.

B. Webcam- Ist der TLC200 Pro mit Ihr Computer verbunden, können Sie kostenlose Webcam-Software installieren. Der TOC200 Pro kann dann zusammen mit Ihr Computer als Webcam verwendet werden! Empfohlene Software: Schauen Sieitte unter Brinno.com nach. Erforderliches Betriebssystem: Windows 98 und aktueller.

Welche Einstellung sollte ich verwenden

Objekt Beschreibung Zeitinterval		Zeitraffer-Einzelbildrate
Tägliches Leben	Aufnahmen von Kindern, Haustieren und allen Dingen des täglichen Lebens	1~30 Sekunden 10-30
Party	Aufnahmen von Familienfeiern, öffentlichen Ereignissen und allgemein unbeschwerten Zeiten	1~10 Sekunden 10-30
Reisen	Aufnahmen von ihren langen und auch kurzen Reisen	2 Sek.~1 Min. 10-30
Pflanzen	Aufnahmen von wachsenden Pflanzen oder Veränderungen im Garten im Laufe der Zeit	1~30 Min. 15-30
Bauarbeiten	Aufnahmen von gerade gebauten Gebäuden oder beliebigen Bauprojekten	30 Min.~1 Std. 15-30
Radfahren	Aufnahmen von einer Fahrt mit dem Fahrrad oder einer Radtour	1 Sek. 10-30
Gesicht im Zeitraffer	Sie spielten die Hauptrolle in ihren Zeitraffervideos	Fernauslöser 5

Welche Großesollte mye SD-Karte haben

Größe der SD-Karte Gespeicherte Fotos
4 GB SD-Karte 30.000
8 GB SD-Karte 60.000
16 GB SD-Karte 120.000
32 GB SD-Karte 240.000

Hinweis: Basiert auf die Bildqualitätseinstellung „Gut".

Batterienutzungszeit

Scene: Day mode(Tageslichtmodus)

Zeitintervall	Bildaufnahmen bis die Batterie schwach ist	Tage
ASAP 168,000 1
1 SEC 200,000	2.3
2 SEC 244,000	5.6
5 SEC 204,000	11.5
10 SEC	145,000	17.0
20 SEC	108,000	25.0
30 SEC 84,500	29.0
1 MIN 51,000	35.0
5 MIN 12,300	42.0
10 MIN 6,300	43.0
1 HR	1070	44.0
4 HR	269
24 HR	45 45.0

Scene: Twilight mode(Dämmermodus)

Zeitinterval	Bildaufnahmen bis die Batterie schwach ist	Tage
2 SEC	67,400	1.6
5 SEC	55,500	3.2
10 SEC 51,300 5.9
20 SEC 51,000	11.5
30 SEC 45,000	15.0
1 MIN 33,700	23.0
5 MIN 10,900	38.0
10 MIN 5,900	41.0
1 HR 1,060		44.0
4 HR	269
24 HR	45 45.0

Batterienutzungsszeit

Scene: Night mode(Nachtmodus)

Zeitintervall	Bildaufnahmen bis die Batterie schwach ist	Tage
5 SEC 39,00	2.3
10 SEC 30,00	3.5
20 SEC 28,10	6.5
30 SEC 26,20	9.0
1 MIN 21,80	15.0
5 MIN 9,30	32.0
10 MIN 5,40	37.0
1 HR 1,040	43.0
4 HR 268		44.0
24 HR 44

Scene: Moon mode(Mondlichtmodus)

Zeitintervall	Bildaufnahmen bis die Batterie schwach ist	Tage
7 SEC 18,300 1.5
10 SEC 18,800 2.2
20 SEC 16,000 3.5
30 SEC 15,500 5.0
1 MIN 13,800 9.0
5 MIN 7,400 25.0
10 MIN 4,700 32.0
1 HR 1,000 42.0
4 HR 266		44.0
24 HR 44

Technische Daten

Kamera

Modell TLC200 Pro LCD-Bildschirm 1,44-Zoll-TFT-LCDDrehbares Objektiv 120^ WasserfestigkeitOption (bei Verwendung des wetterfesten Gehäuses für TLC200Pro (ATH120))

Aufnahmehodemus

Zeitraffer Automatisch erzeugte Zeitraffervideos Bewegungsstopp Option (bei Verwendung des Fernauslörs (ATS110)) Bewegungsaktiviert Option (bei Verwendung des Bewegungssensors (ATM110))

Sensor

Zeitraffervideo Format: AVI Auflösung: 1280x720 Foto Format: JPEG (nur für Fernauslöser) Auflösung: 1280x720 Speicherkapazität SD-Karte (bis 32 GB werden unterszt)

Zeitinterval

Definiert Von weniger als 1 Sekunde bis 24 Stunden

Stromversorgung

Stromuelle Batterie: 4 AA-Batterien Gleichstromeingang: 5 V (Micro-USB-Anschluss)

MaBe

Grosse (T x B x H) 64x 52x 107 mm Gewicht 140 g (ohne Batterien) Farbe Schwarz
