MODE D'EMPLOI CL7100 GEEMARC

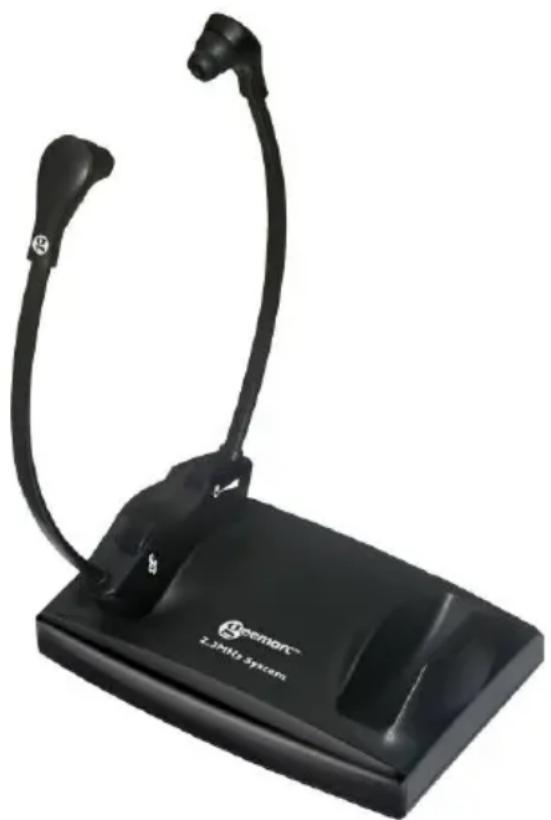

GENERAL INFORMATION14 INTRODUCTION Le CL7100 est un casque qui permet d’amplifier toutes sources audio comme par exemple un téléviseur ou une chaine HI-FI équipés d’une sortie RCA. Ce casque permet de ne pas géner les autres personnes présentes dans la même piéce. Il utilise un système infrarouge (IR) de 2.3 MHz.

AVERTISSEMENT: Un niveau sonore trop important

diffusé par un casque d’écoute peut provoquer des pertes d’audition. Il est donc recommandé de régler le volume au minimum avant de mettre le casque, puis de monter progressivement le volume jusqu’à un niveau d’écoute confortable.

REMARQUE: La base permet de recharger un ou deux casques simultanément.

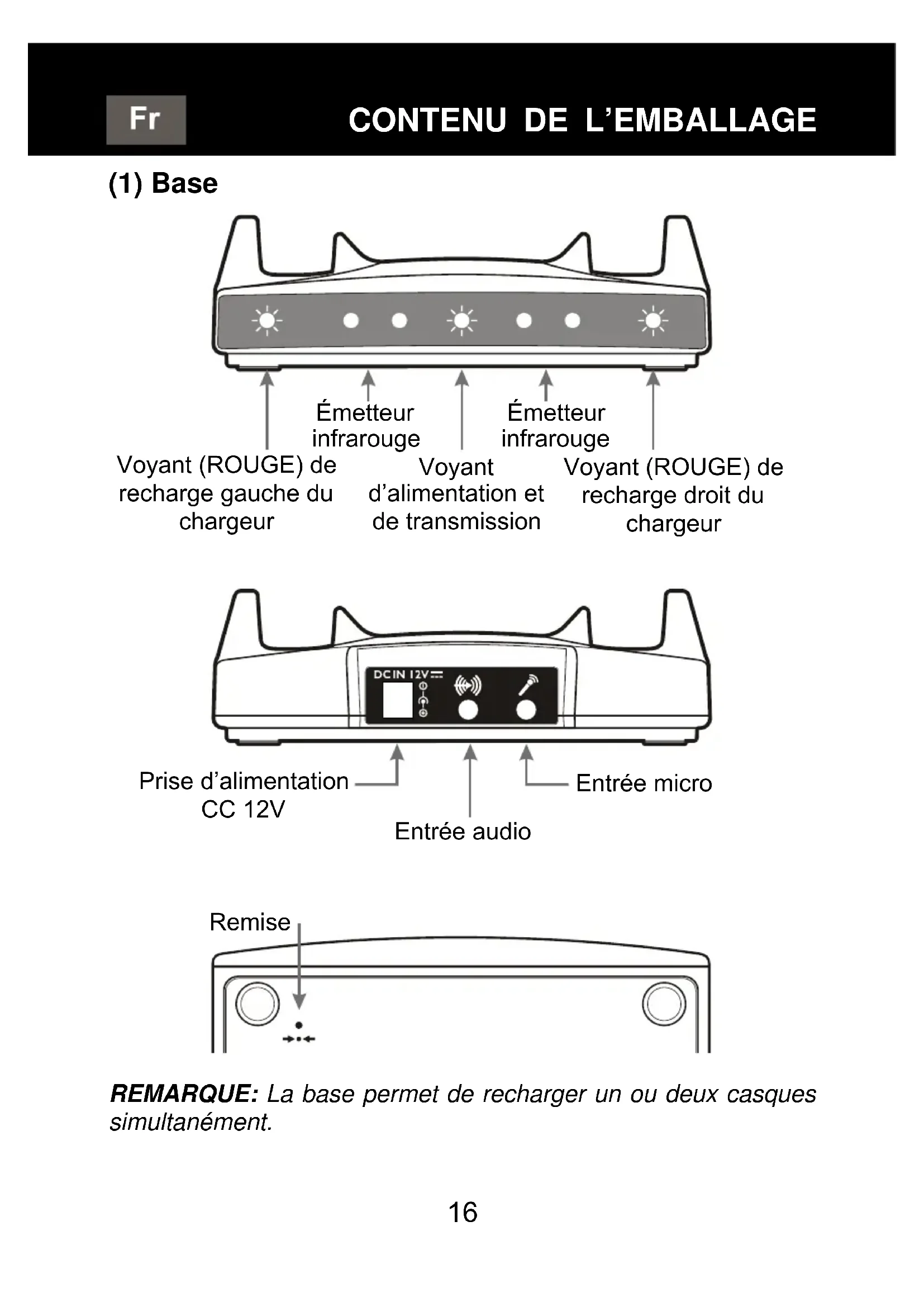

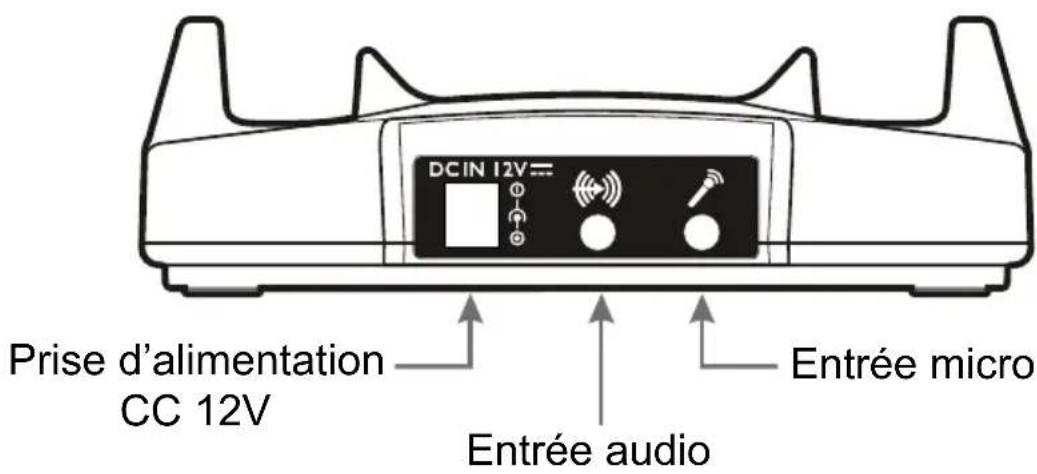

Voyant (ROUGE) de recharge gauche du chargeur Voyant d’alimentation et de transmission Émetteur infrarouge Prise d’alimentation CC 12V Entrée micro Entrée audio Remise Émetteur infrarouge Voyant (ROUGE) de recharge droit du chargeur17 (2) Casque

REMARQUE: En fonction du modèle acheté, un ou deux casques sont fournis. (3) Alimentation (adaptateur secteur, 12V DC). (4) Câble audio RCA 3,5 mm (rouge/blanc). (5) Embouts d’écoutes de rechange. 2 styles d’embouts sont fournis.

CONTENU DE L’EMBALLAGE

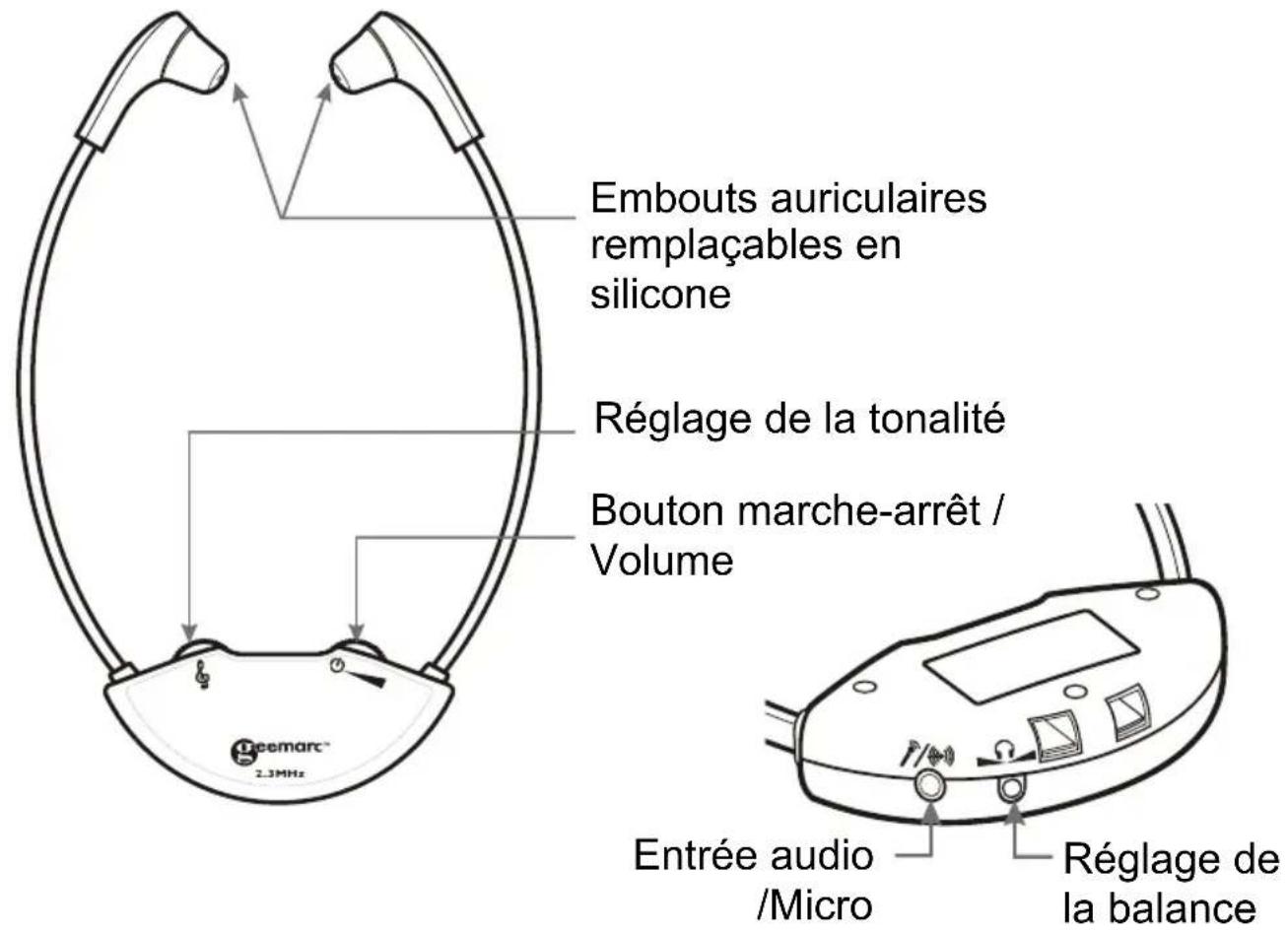

Entrée audio /Micro Réglage de la balance Embouts auriculaires remplaçables en silicone Réglage de la tonalité Bouton marche-arrêt / Volume18 (6) Batterie rechargeable lithium-polymère (scellée à l’intérieur du casque). 3,7V/200mAH. REMARQUE:

1. Ce type de batterie peut généralement être utilisé pendant

plusieurs années et n’a normalement pas à être remplacé.

2. Nous vous recommandons de recharger la batterie 2 heures

environ avant d’utiliser l’appareil pour la première fois.

3. Placez le casque sur son chargeur. Vérifiez que le voyant LED

de recharge (ROUGE) est allumé. La LED s’éteint quand la batterie est complètement rechargée.

4. Un dispositif de protection empêche la surcharge de la batterie.

Nous vous recommandons de toujours placer le casque sur le chargeur quand vous ne l’utilisez pas.

MISES EN GARDE CONCERNANT LA BATTERIE

z N’essayez pas de changer ou de retirer la batterie. Ne jetez pas l’appareil dans un feu. z Veillez à ce que l’appareil reste hors de portée des enfants. z Ne court-circuitez pas les contacts de recharge présents au bas du casque. Remarque: La gamme des produits CL7100 comprend 2 modèles :

Cette notice d’utilisation fourni les instructions d’utilisation pour tous ces modèles

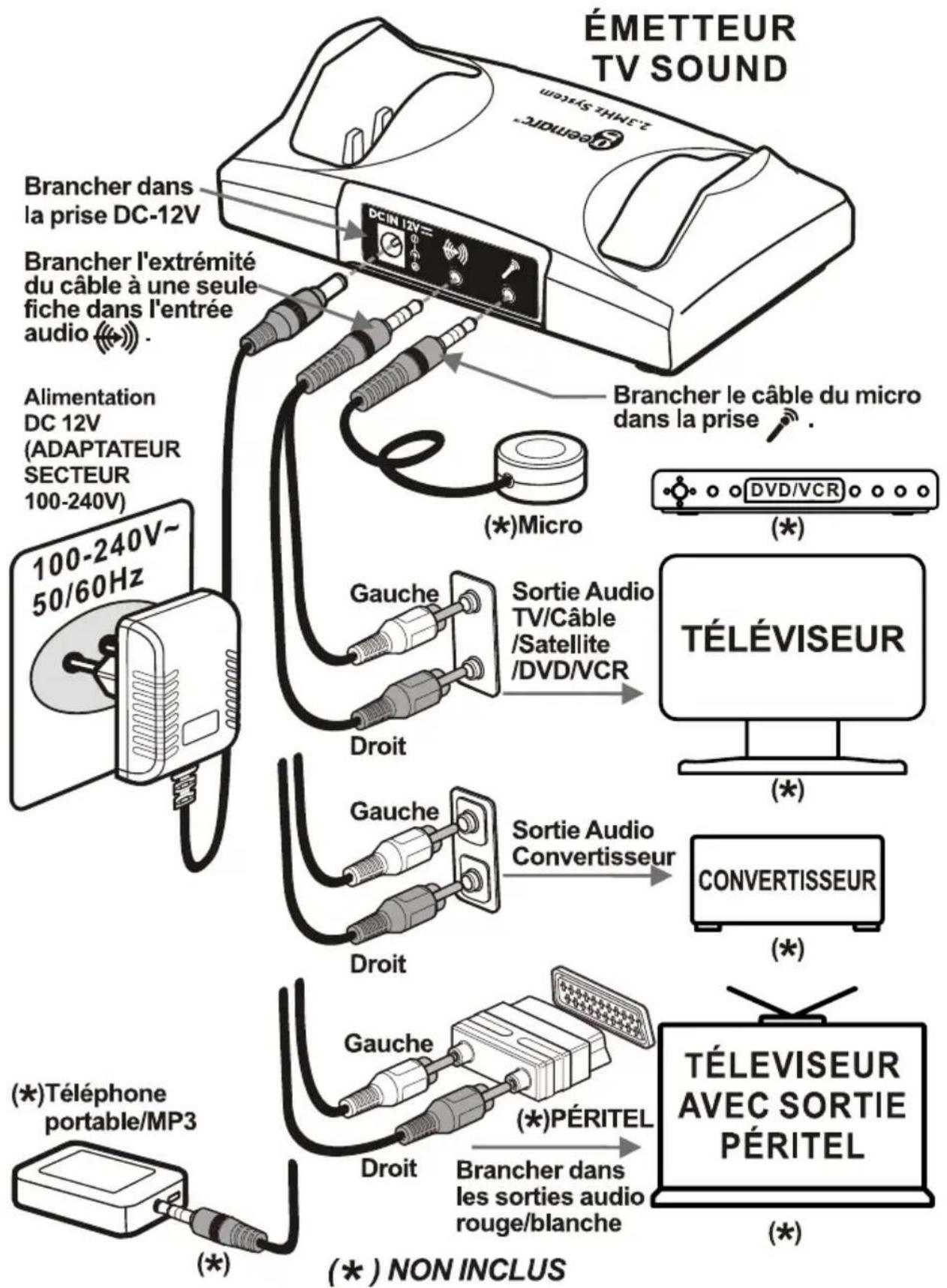

INSTALLATION20 (1) Branchez l’appareil sur une prise électrique en procédant comme décrit sur le schéma. (2) La base doit être connectée sur la SORTIE RCA (audio output/ Sortie audio) d’un téléviseur, appareil audio, décodeur satellite ou câble, lecteur DVD, magnétoscope, etc. Dans le cas de l’utilisation d’un câble RCA, branchez-le sur les sorties rouge et blanche. Consultez le schéma. Vous pouvez également utiliser une prise péritel (non fourni). Utilisez uniquement les prises rouge et blanche. REMARQUE: En utilisant la connection par la prise péritel, des perturbations peuvent provenir d’autres appareils tels qu’un lecteur DVD, magnétoscope. Veillez à mettre en veille les sources non utilisées.’ (3) Si aucune des solutions précédentes fonctionnent sur votre écran, regardez si votre téléviseur posséde une sortie optique pour brancher un convertisseur numérique (DAC). Branchez la sortie audio numérique d’un téléviseur ou d’un appareil audio sur le convertisseur avec un câble adapté (câble optique ou coaxial). Puis, avec le câble RCA fourni, connectez les sorties audio rouge et blanche du convertisseur sur l’entrée audio de la base

REMARQUE: Si vous utilisez le système pour écouter la télévision, le son des haut-parleurs du téléviseur est coupé afin de ne pas gêner les autres personnes, la sortie audio du téléviseur doit être réglée sur FIXE. Consultez la notice d’utilisation de votre téléviseur pour savoir comment la régler sur FIXE. POSITIONNEMENT Les signaux infrarouges (IR) sont transmis en ligne droite par l’émetteur au casque. Positionnez l’émetteur en sorte qu’il soit visuellement en ligne directe avec le casque pendant l’utilisation. Les signaux infrarouges sont bloqués par les objets tels que les murs, portes, meubles, journaux, livres, etc. Les diodes infrarouges s’allument pendant la transmission des signaux. REMARQUE: Quand aucun signal audio n’est transmis à la base par la connexion filaire, la transmission infrarouge s’arrête automatiquement. Elle reprend quand la base reçoit à nouveau un signal audio.

1. Veillez à ce que la base soit correctement branchée

sur une prise électrique avec l’adaptateur fourni.

2. Portez le casque en dirigeant sa partie frontale

(portant des inscriptions) vers la base.

3. Allumez le casque avec son bouton MARCHE /

et réglez le volume.

4. Réglez la tonalité en fonction de vos préférences

avec la molette de réglage de la tonalité

5. Réglez la balance entre les oreillettes droite et

gauche avec le dispositif de réglage de la balance . Celui-ci se trouve sur le casque.

6. Si nécessaire, branchez la fiche d’un micro à un

condensateur (électret) dans l’entrée ligne/micro du casque ou branchez la sortie audio d’un téléphone portable dans une entrée audio avec un câble audio muni d’une fiche de 3.5 mm (Non fourni).

7. Lorsque vous avez fini d’utiliser le système, remettez

précautionneusement le casque sur la base en veillant à le positionner correctement. Vérifiez que le voyant rouge de recharge s’allume.

• Le système est conçu pour être branché sur une prise secteur de 100 à 240V, il ne comporte pas d’interrupteur marche/arrêt. Pour l’éteindre, débranchez-le de la prise électrique (adaptateur secteur) ou mettez la prise électrique hors tension en actionnant son interrupteur.

• Nettoyez le casque et les embouts auriculaires régulièrement. Utilisez un chiffon humidifié pour nettoyer le casque, ou de l’eau tiède et un détergent doux pour nettoyer les embouts auriculaires (après les avoir retirés du casque).

• Veillez à ce que l’appareil soit toujours éloigné des sources de chaleur, par exemple des tables de cuisson et des appareils dégageant de la chaleur.

• Veillez à ce que l’appareil ne soit jamais exposé à de l’eau, ni à aucun autre liquide.

• Les réparations doivent être confiées à un professionnel qualifié.

• Nous vous conseillons d’utiliser un parasurtenseur entre la prise électrique et l’adaptateur secteur.

DÉPANNAGE Le son n’est pas clair (interférences/parasites).

• Vérifiez qu’il n’y ai aucun obstacle entre la base et le casque, et qu’ils soient dirigés l’un vers l’autre.

• Vérifiez que les LED soient allumées.

• Vérifiez que l’emplacement de l’émetteur soit approprié (hauteur par rapport au sol).

• Veillez à ce que le produit reste éloigné des fenêtres et de tous les appareils générant des interférences.

• Vérifiez que le câble audio soit branché sur les SORTIES audio (RCA) analogiques d’un téléviseur, d’un décodeur/récepteur satellite ou câble.

• Vérifiez que le câble audio NE SOIT PAS BRANCHÉ sur une sortie audio numérique.

• Vérifiez que la sortie du téléviseur ne soit pas déjà utilisée par un autre appareil.

• Vérifiez que le câble audio ne soit pas branché sur la prise audio de la base. Les LED de l’émetteur ne sont pas allumées.

• Contrôlez le branchement sur la prise murale ou électrique.

• Contrôlez le branchement sur la fiche DC 12V de la base CL7100. Les voyants de recharge ne s’allument pas quand le casque est posé sur la base.

• Réalignez le casque. Si nécessaire, déplacez-le sur le deuxième emplacement de la base.

• Vérifiez que la base soit branchée sur une prise secteur. DÉPANNAGE24

SPÉCIFICATIONS TECHNIQUES

Spécifications générales: Fréquence: 2,3 MHz Modulation: Infrarouge, mono Portée: 55 m

environ Réponse en fréquence: 100-16,000 Hz Distorsion harmonique totale: < 1% Rapport signal/bruit: 70 dB Allumage et extinction automatiques Casque: Niveau de pression acoustique max. (SPL): 120 dB Batterie: Batterie rechargeable lithium-polymère 3,7V/200 mAh Autonomie: 10h environ Poids: 58-60g environ Émetteur: Connexion audio: Mini écouteurs/Câble RCA Alimentation: 12V CC, 500 mA Poids: 171g environ Dimensions (HxLxP): 4,8x10,5x 15,4 cm RÉINITIALISATION (Reset): Les décharges électrostatiques, les autres perturbations électriques et le branchement de la fiche d’alimentation peuvent provoquer un dysfonctionnement. Si cela se produit, enfoncez un objet fin dans le trou de RÉINITIALISATION (Reset) présent au dos de la base et appuyez pendant une seconde environ. Cela permet de réinitialiser l’appareil et d’effacer sa mémoire afin qu’il retrouve un fonctionnement normal.

Informations générales Garantie Geemarc garantit cet appareil pour une durée d'un an pièces et main-d'oeuvre à partir de la date d'achat. Pendant cette période, Geemarc réparera (ou remplacera si nécessaire) votre appareil gratuitement. En cas de problème, n’hésitez pas à contacter notre service client ou à consulter notre site Internet sur www.geemarc.com. La garantie ne couvre pas les accidents, les pièces cassées, les problèmes causés par l'orage, par les liquides renversés, ni par la négligence de l'utilisateur. Seuls les techniciens agréés Geemarc sont autorisés à intervenir sur votre appareil. La garantie Geemarc ne limite en aucun cas les droits que vous accorde la loi. Important : VOTRE FACTURE D'ACHAT EST UN ÉLÉMENT ESSENTIEL DE VOTRE GARANTIE. ELLE VOUS SERA DEMANDÉE EN CAS D'INTERVENTION SOUS GARANTIE. Remarque: La garantie s'applique uniquement en France. DÉCLARATION DE COMPATIBILITÉ : Ce produit respecte les exigences de compatibilité électromagnétique et de sécurité électrique demandées par la directive européenne RTTE 1999/5/EEC. Vous pouvez consulter la déclaration de conformité sur www.geemarc.com.fr

Recyclage Mise au rebut des équipements électriques et électroniques usagés (applicable au sein de l’Union Européenne et dans les autres pays européens utilisant des systèmes de collecte séparée). La présence du symbole sur le produit ou son emballage signifie que le produit ne doit pas être traité comme les déchets ménagers. Ce produit doit être apporté à un point de collecte pour recyclage des matériels électriques et électroniques. En respectant les consignes de recyclage de votre appareil, vous participez à la protection de l’environnement et de la santé. Pour en savoir plus sur le recyclage de cet appareil, contactez votre revendeur, les services municipaux ou la déchetterie de votre localité.

Service client Pour obtenir des informations et de l’aide sur nos produits, consultez notre site Internet www.geemarc.com Notre Service Client est disponible par telephone au

03.28.58.75.99 ou par fax: 03.28.58.75.76
