CL7100 - Kopfhörer GEEMARC - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Kopfhörer für Fernseher
Marke	Geemarc
Modell	CL7100
Gewicht des Kopfhörers	Ca. 58 bis 60 g
Akku	Lithium-Polymer-Akku, wiederaufladbar, 3,7 V / 200 mAh
Betriebsdauer	Ca. 10 Stunden
Ladezeit	Ca. 2 Stunden für die erste Ladung
Übertragungsfrequenz	2,3 MHz (Infrarot)
Reichweite	Ca. 55 m²
Frequenzgang	100 - 16.000 Hz
Klirrfaktor	< 1 %
Signal-Rausch-Verhältnis	70 dB
Max. Schalldruckpegel	120 dB
Stromversorgung der Basis	Netzteil 100-240 V ~ 50/60 Hz, Ausgang 12 V DC
Konnektivität	Audioeingang RCA (rot/weiß), Scart-Anschluss (optional), 3,5-mm-Mikrofon-/Kopfhörereingang
Hauptfunktionen	Infrarotübertragung, Klangregelung, Balanceeinstellung, automatische Abschaltung, Aufladung in der Ladestation
Lieferumfang	1 oder 2 Kopfhörer, Sendebasis, Netzteil, Audiokabel RCA 3,5 mm, Ersatz-Ohrpolster
Pflege und Reinigung	Kopfhörer mit feuchtem Tuch reinigen; Ohrpolster mit warmem Wasser und mildem Reinigungsmittel
Sicherheit	Nicht Wasser aussetzen, nicht öffnen, nicht verbrennen, außerhalb der Reichweite von Kindern aufbewahren
Garantie	1 Jahr Teile und Arbeit (Frankreich)
Reparierbarkeit	Reparaturen durch autorisierten Geemarc-Techniker; Reset-Knopf auf der Rückseite der Basis
Recycling	Nicht im Hausmüll entsorgen; bei einer Sammelstelle für Elektro- und Elektronikgeräte abgeben
Kundendienst	Tel. [phone], Website www.geemarc.com

Häufig gestellte Fragen - CL7100 GEEMARC

Wie installiere ich den Kopfhörer CL7100 an meinem Fernseher?

Schließen Sie die Basis über das 12-V-Netzteil an eine Steckdose an. Verbinden Sie den Audioeingang der Basis mit den RCA-Ausgängen (rot/weiß) Ihres Fernsehers mit dem mitgelieferten Kabel. Sie können auch einen Scart-Adapter (nicht im Lieferumfang) verwenden. Für Fernseher ohne RCA-Ausgang verwenden Sie einen Digital-Analog-Wandler (DAC) am optischen Ausgang.

Warum ist der Ton gestört oder unterbrochen?

Stellen Sie sicher, dass sich kein Hindernis (Wand, Möbel) zwischen Basis und Kopfhörer befindet. Infrarotsignale benötigen Sichtkontakt. Überprüfen Sie, ob die LED des Senders leuchtet. Halten Sie die Basis von Fenstern und Geräten fern, die Störungen verursachen. Stellen Sie sicher, dass das Audiokabel an einem analogen Audioausgang (RCA) und nicht an einem digitalen Ausgang angeschlossen ist.

Wie lade ich den Kopfhörer auf?

Setzen Sie den Kopfhörer auf die Sendebasis, wobei die Kontakte ausgerichtet sind. Die rote Lade-LED sollte aufleuchten. Sie erlischt, wenn der Akku vollständig geladen ist. Wir empfehlen, den Kopfhörer nach Gebrauch immer auf die Basis zu legen. Die erste Ladung dauert ca. 2 Stunden.

Wie groß ist die Reichweite des Kopfhörers?

Die Reichweite beträgt ca. 55 m² in einem freien Raum, aber Infrarotsignale werden von Wänden und Hindernissen blockiert. Achten Sie auf Sichtkontakt zwischen Kopfhörer und Basis.

Kann ich den Akku des Kopfhörers austauschen?

Nein, der Lithium-Polymer-Akku ist im Kopfhörer versiegelt. Versuchen Sie nicht, ihn auszutauschen. Bei Problemen wenden Sie sich an den Geemarc-Kundendienst. Der Akku hält normalerweise mehrere Jahre.

Wie führe ich einen Reset durch?

Wenn das Gerät nicht richtig funktioniert (Störungen oder Blockierung), stecken Sie einen dünnen Gegenstand (Büroklammer) in das Reset-Loch auf der Rückseite der Basis und drücken Sie etwa eine Sekunde lang. Dadurch wird der Speicher gelöscht und das System neu gestartet.

Funktioniert der Kopfhörer mit allen Fernsehern?

Der Kopfhörer benötigt einen analogen Audioausgang (RCA) oder einen Scart-Anschluss. Neuere Fernseher ohne analogen Ausgang benötigen einen Digital-Analog-Wandler (DAC) am optischen oder koaxialen Ausgang (nicht im Lieferumfang).

Kann ich den Kopfhörer mit einem Smartphone oder Tablet verwenden?

Ja, Sie können den Audioausgang eines Smartphones über ein 3,5-mm-Kabel (nicht im Lieferumfang) mit dem Audioeingang der Basis verbinden oder direkt über den 3,5-mm-Mikrofon-/Kopfhörereingang des Kopfhörers mit einem geeigneten Kabel.

Wie stelle ich Lautstärke und Klang ein?

Verwenden Sie den Ein-/Aus-/Lautstärkeknopf am Kopfhörer zum Einschalten und Einstellen der Lautstärke. Der Klangregler und der Balance-Regler (rechts/links) befinden sich ebenfalls am Kopfhörer. Stellen Sie die Lautstärke zuerst auf Minimum und erhöhen Sie sie dann schrittweise.

Was tun, wenn die Lade-LED nicht leuchtet?

Überprüfen Sie, ob die Basis an eine Steckdose angeschlossen ist. Setzen Sie den Kopfhörer richtig auf die Kontakte. Versuchen Sie gegebenenfalls die zweite Ladeposition auf der Basis. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

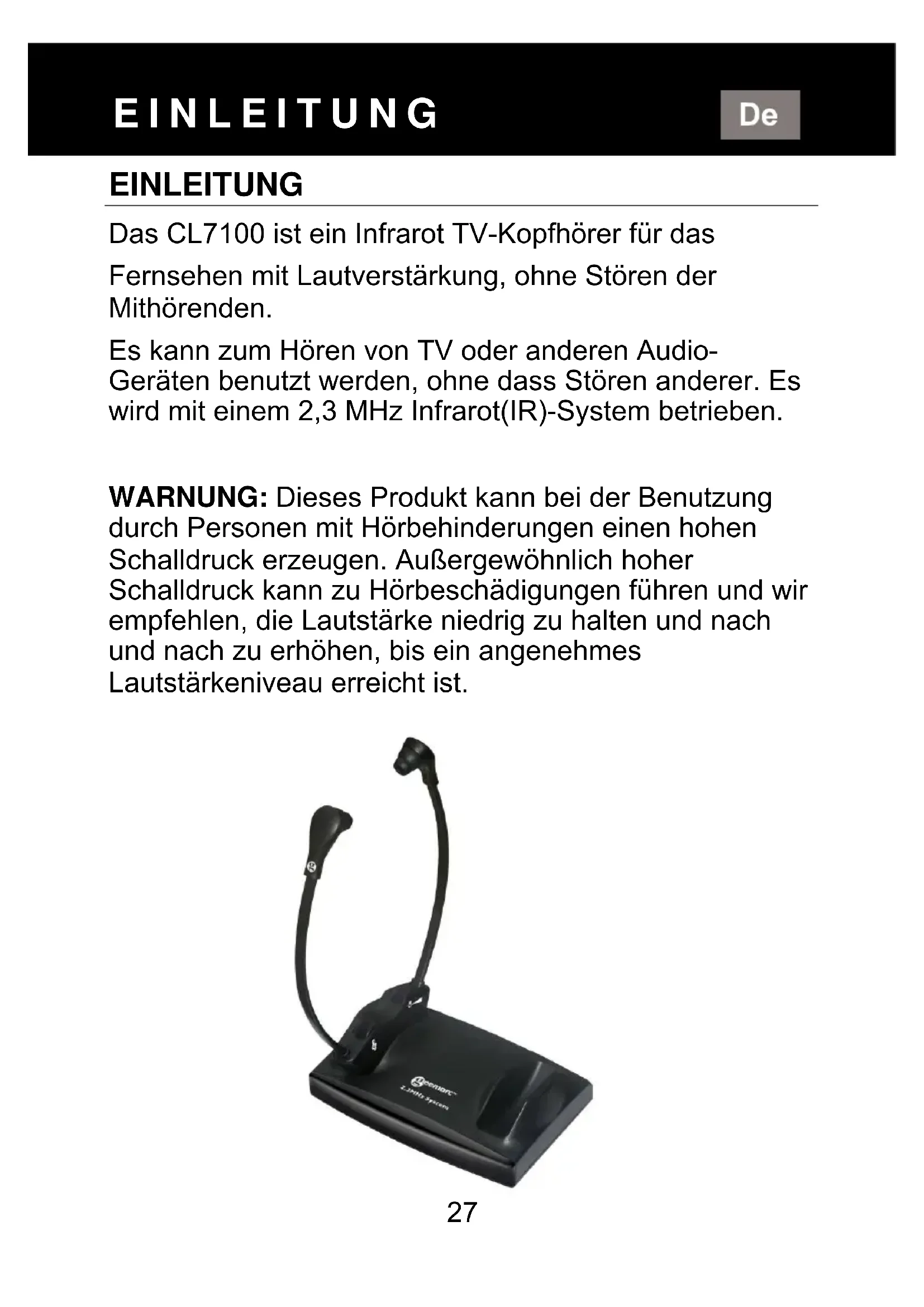

BEDIENUNGSANLEITUNG CL7100 GEEMARC

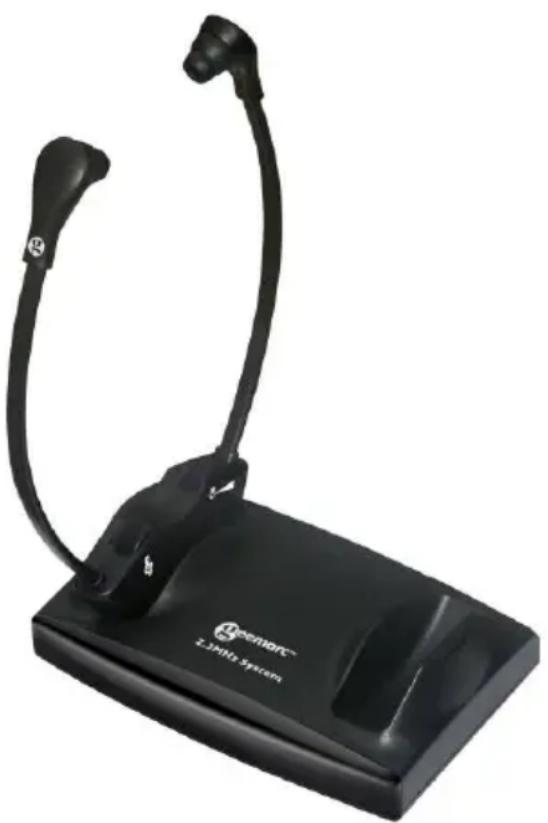

Infrarot-Fernsehkopfhörer

Das CL7100 ist ein Infrarot TV-Kopfhörer für das

Fernsehen mit Lautverstärkung, ohne Stören der Mithörenden.

Es kann zum Hören von TV oder anderen Audio-Geräten benutzt werden, ohne dass Stören anderer. Es wird mit einem 2,3 MHz Infrarot(IR)-System betrieben.

WARNUNG: Dieses Produkt kann bei der Benutzung durch Personen mit Hörbehinderungen einen hohen Schalldruck erzeugen. Außergewöhnlich hoher Schalldruck kann zu Hörbeschädigungen führen und wir empfehlen, die Lautstärke niedrig zu halten und nach und nach zu erhöhen, bis ein angenehmes Lautstärkeniveau erreicht ist.

(1) Basis/Aufladegerät

Vorderansicht / Rückansicht

IR SENDER IR SENDER

Aufladeanzeige Linke Schale (ROT)

An/Aus und Sendeanzeige

Aufladeanzeige Rechte Schale (ROT)

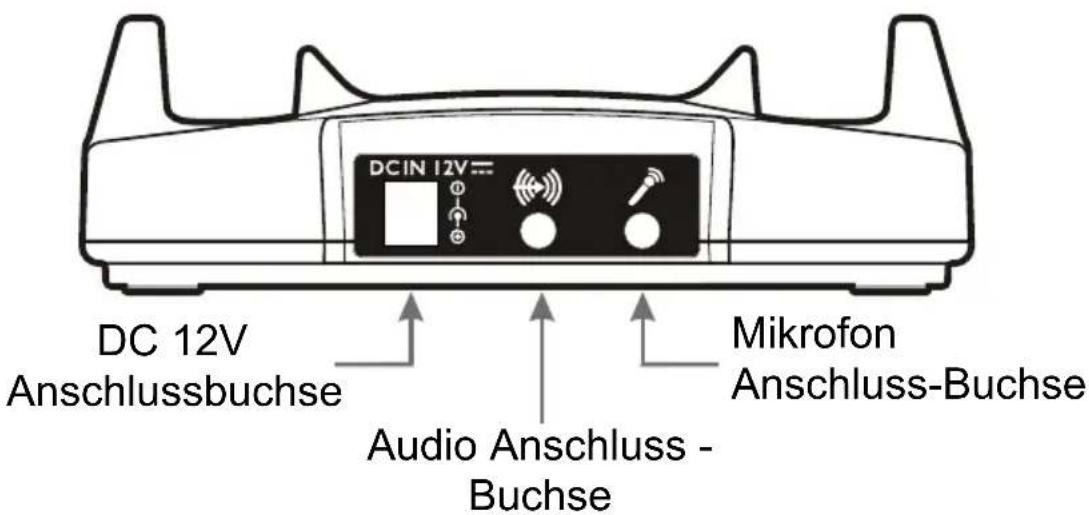

DC 12V Anschlussbuchse Audio Anschluss- Buchse Mikrofon Anschluss-Buchse

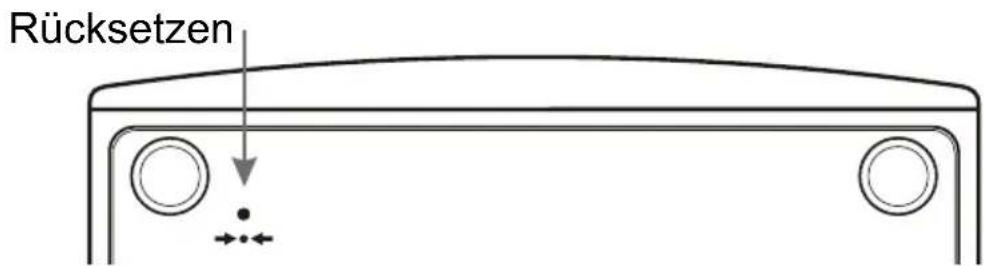

Rücksetzen

HINWEIS: Die Basis / das Aufladegerät kann ein oder zwei Kopfhörer aufladen.

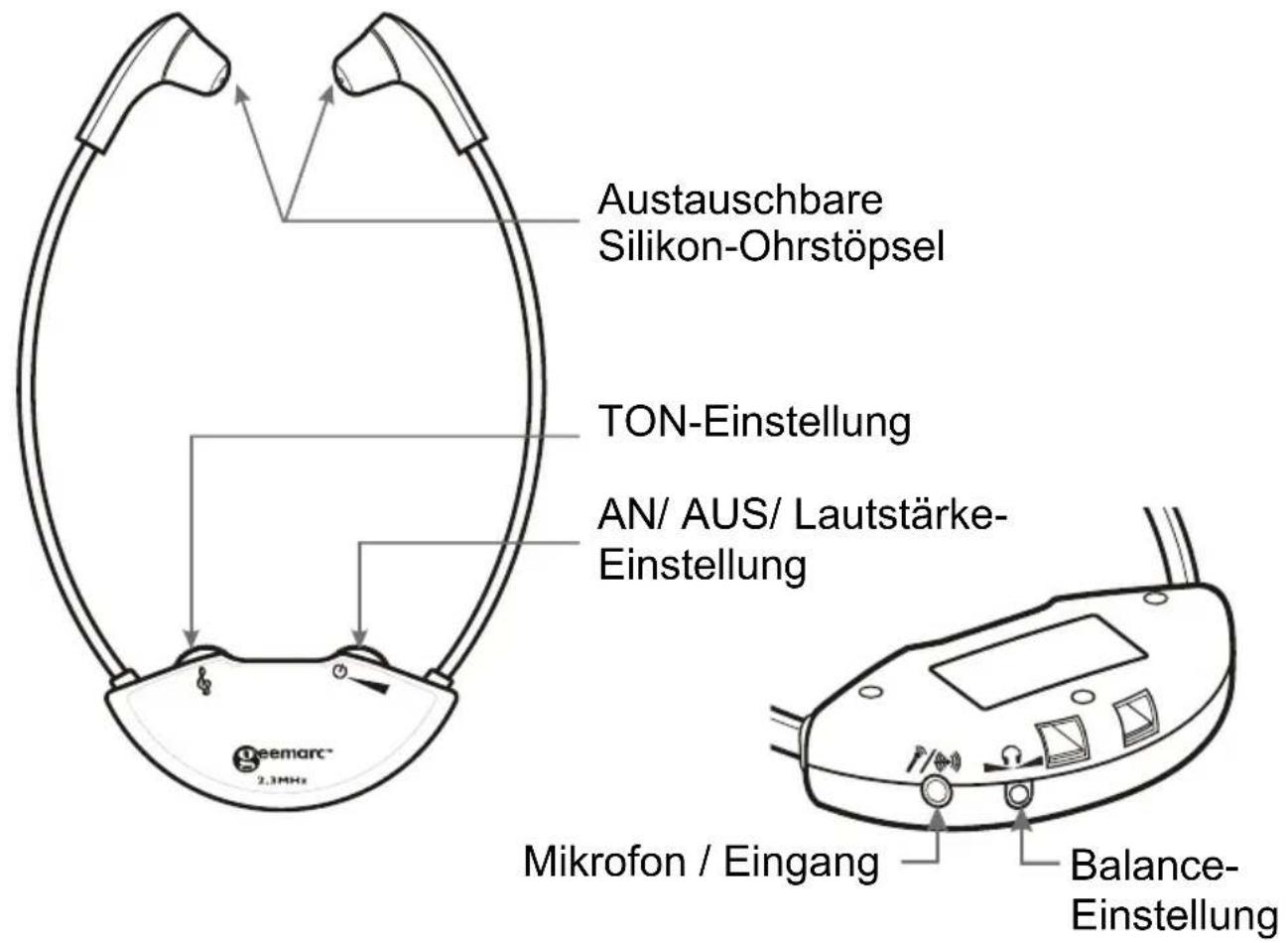

(2) Kopfhörer

Austauschbare Silikon-Ohrstöpsel TON-Einstellung AN/ AUS/ Lautstärke- Einstellung Mikrofon / Eingang Balance- Einstellung

HINWEIS: Je nach Modell befinden sich ein oder zwei Kopfhörer in der Verpackung.

(3) Stromzufuhr (AC - DC Adapter, 100 - 240V).
(4) 3.5mm RCA Adapter-Kabel.
(5) Zusätzliche Ohrstöpsel. 2 verschiedene Varianten.

(6) Integrierte wiederaufladbarer Lithium- Polymer Akku 3.7V/200mAh.

HINWEIS:

1. Diese Batterieart hat normalerweise eine Lebensdauer von mehreren Jahren und ein Austausch sollte nicht notwendig sein.
2. Wir empfehlen, die Batterie 2 Stunden lang vor der Erstnutzung des Systems aufzuladen.
3. Legen Sie den Kopfhörer auf die Aufladeschalen.
   Stellen Sie sicher, dass die LED-Aufladeanzeige (ROT) aufleuchtet. Die LED-Aufladeanzeige erlischt, wenn die Batterie vollständig aufgeladen ist.

Aufladeanzeige Linke Schale

Aufladeanzeige Rechte Schale

1. Der Akku kann nicht überladen werden. Wir empfehlen, den Kopfhörer bei Nichtbenutzung auf die Aufladeschale zu legen.

AKKU-VORSICHTSMASSNAHMEN

• Versuchen Sie nicht, den Akku auszutauschen oder zu entnehmen.
• Entsorgen Sie den Akku nicht im Feuer.
• Halten Sie den Akku von Kindern fern.
• Verursachen Sie keinen Kurzschluss der Aufladestecker unten am Kopfhörer.

Hinweis: Die CL7100 - Produktreihe bietet 2 Modellvariationen und Zusatz-Kopfhörer wie unten beschrieben.

1) CL7100 Kabelloses Einzel Kopfhörer-System
2) Zusätzlicher kabelloser Kopfhörer

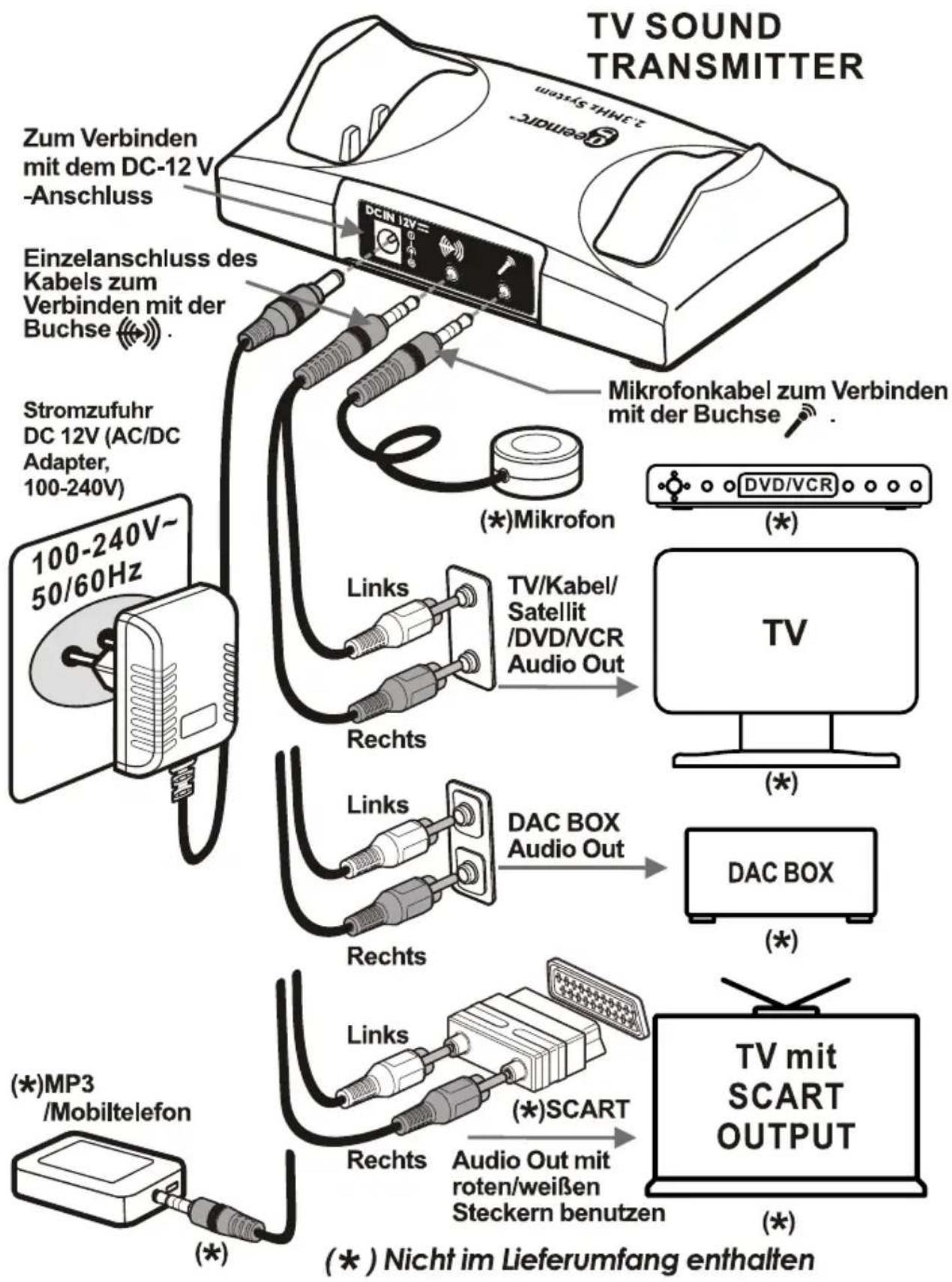

INSTALLATION

(1) Stromzufuhr wie in der Abbildung gezeigt verbinden.
(2) Der Transmitter/das Aufladegerät muss mit den Audio OUTPUT Ausgängen des TV-Geräts, den Audiogeräten, der Kabel- oder Satellitenbox, dem DVD- oder Videospieler etc. verbunden werden. Bei Benutzung eines RCA-Kabels sind die Output-Anschlüsse rot und weiß. Bitte Abbildung beachten.

Ein Scart-Adapter (nicht enthalten) kann auch benutzt werden. Nur die roten und weißen Anschlüsse benutzen.

HINWEIS: Ist das System mit einer Kabel- oder Satellitenbox und mit einem DVD- oder Videospieler verbunden, dann muss das aktuell nicht benutzte Gerät ausgeschaltet werden. Bei der Benutzung eines DVD- oder Videospielers schalten Sie die Kabel- oder Satellitenbox ab. Beim Fernsehen schalten Sie den DVD- und Videospieler ab.

(3) Verbindung mit einer digitalen Konverter-Box (DAC).

Verbinden Sie den digitalen Audio Output des TV-Gerätes oder des Audio-Gerätes mit Hilfe eines entsprechenden Kabels (optisch oder koaxial) mit dem DAC. Benutzen Sie dann das mitgelieferte RCA-Kabel, um die roten und weißen Output-Anschlüsse des DAC mit der Audio Input-Buchse des Transmitters/dem Aufladegerät zu verbinden.

HINWEIS: Wenn Sie mit dem System Fernsehen möchten, und der Fernseher auf Stumm geschaltet ist, so dass andere nicht gestört werden, dann muss der TV Audio Output auf FIXED eingestellt werden. Bitte erlesen Sie aus der Bedienungsanleitung Ihres TV-Gerätes, wie die FIXED-Einstellung vorgenommen wird.

PLATZIERUNG

Die Infrarot-Signale (IR) erfordern eine hindernisfreie Verbindung zwischen dem Transmitter und dem Kopfhörer. Platzieren Sie den Transmitter so, dass keine Hindernisse zwischen dem Transmitter und dem Kopfhörer die Übertragung blockieren. Die IR-Signale können durch Objekte wie Wände, Türen, Möbel, Zeitungen, Bücher usw. blockiert werden. Die IR-Dioden leuchten während der Benutzung auf.

HINWEIS: W ird kein Audio-Eingangssignal zu dem Transmitter/BASIS hergestellt, dann stellt sich die Übertragung automatisch ab und erst dann wieder ein, wenn das Audio-Signal wieder hergestellt wird.

BETRIEB

1. Stellen Sie sicher, dass der Transmitter/das Aufladegerät ordnungsgemäß mit dem im Lieferumfang enthaltenen Adapter an die Steckdose angeschlossen wird.
2. Setzen Sie den Kopfhörer so auf, so dass die Vorderseite (mit Silkscreen) auf den Transmitter zeigt.
3. Schalten Sie den Kopfhörer und die Lautstärke mit der AN / AUS / LAUTSTÄRKE ein.
4. Stellen Sie die Ton-Frequenz mit der Ton-Einstellung
   wie gewünscht ein.
5. Stellen Sie die Lautstärke mit der Balance-Einstellung
   ein, um die Lautstärke auf dem rechten und hr wie gewünscht anzupassen. Diese ng befindet sich am Kopfhörer.
6. Schließen Sie bei Bedarf einen Mikrofon an den
   Mic/Line (Mikrofonanschluss) In-Anschluss am Kopfhörer. Oder verbinden Sie auch den Audio-Ausgang eines Handys (mit Hilfe eines Kabels mit einem 3,5 mm-Stecker) gleichen Anschluss.
7. Nach Beendigung der Nutzung legen Sie den Kopfhörer vorsichtig und ordnungsgemäß auf die Aufladeschale. Stellen Sie sicher, dass die Aufladeanzeige aufleuchtet.

SICHERHEIT, PFLEGE UND WARTUNG

• Das System ist für den Betrieb mit 100-240V AC vorgesehen und verfügt nicht über einen integralen AN/AUS-Schalter. Zum Ausschalten stellen Sie den Hauptschalter auf AUS oder ziehen den Stecker aus der Steckdose (AC-DC Adapter).
• Reinigen Sie den Kopfhörer und die Ohrstöpsel regelmäßig mit einem feuchten Tuch für den Kopfhörer und mit warmem Wasser und einem milden Reinigungsmittel für die Ohrstöpsel (nachdem Sie diese von dem Kopfhörer abgenommen haben).
• Halten Sie das Gerät von Hitzequellen wie Herdplatten und hitzeerzeugenden Haushaltsgeräten fern.
• Halten Sie das Gerät von Wasser und anderen Flüssigkeiten fern.
• Reparaturen müssen von qualifiziertem Fachpersonal durchgeführt werden.
• Wir empfehlen den Anschluss eines Überspannschutzes zwischen der Steckdose und dem AC-DC Adapter.

FEHLERBEHEBUNG

Kein klarer Ton (Rauschen/Interferenzen).

• Stellen Sie sicher, dass sich zwischen dem Transmitter und dem Kopfhörer keine Hindernisse befinden.
• Stellen Sie sicher, dass alle LED-Anzeigen aufleuchten.
• Überprüfen Sie die Transmitter-Platzierung (Höhe).
• Stellen Sie das Gerät nicht in der Nähe von Fenstern oder interferierenden Geräten auf.
• Stellen sie sicher, dass das Audiokabel mit einem analogen (RCA) Audio-Ausgang am TV-Gerät oder am Kabel- oder Satelliten Decoder/Empfänger verbunden ist.
• Stellen Sie sicher, dass das Audiokabel NICHT mit einem digitalen Audio-Ausgang verbunden ist.
  • Die Steckdose ist vielleicht mit einem anderen Gerät verbunden.
• Das Audiokabel ist mit dem Audioanschluss des Transmitters verbunden.

LED-Anzeige des Transmitters leuchtet nicht.

• Überprüfen Sie die Verbindung mit der Wandsteckdose oder der Steckdose.
• Überprüfen Sie die Verbindung der Basis mit dem CL7100 12V-Anschluss.

Die Aufladeanzeige leuchtet nicht auf wenn der Kopfhörer auf der Aufladeschalel aufliegt.

• Legen Sie den Kopfhörer erneut auf und bewegen ihn etwas auf der Aufladeschale, wenn nötig.
• Stellen Sie sicher, dass die Aufladeschale mit der Steckdose verbunden ist.

Produkt Spezifikationen

Allgemeine Daten:

Frequenz: 2,3MHz

Einstellung: Infrarot, Mono

Ungefähre Betriebsreichweite: 55 Quadratmeter (ca.

600 Quadratfuß)

Audio-Frequenzgang: 100-16,000 Hz

Harmonische Verzerrung: < 1%

Signal-Rauschverhältnis: 70 dB

Autom. AN/AUS

Kopfhörer:

Max. Schalldruck (SPL): 120 dB

Erforderliche Batterie: Wieder aufladbare 3,7V Lithium-Polymer Akku, 200mAh.

Betriebszeit: Max.10 Stunden

Gewicht: ca. 58-60g

Transmitter:

Audioverbindung: Mini Kopfhörer /RCA-Kabel.

Stromzufuhr: DC-Strom 12V, 500mA

Gewicht: ca. 171g

Abmessungen (HxBxT): 4,8x10,5x15,4 cm

RESET: Es kommt vor, dass Computer aufgrund elektrostatischer Entladungen oder anderen elektrischen Störungen oder bei der Verbindung mit einem DC-Anschluss Betriebsstörungen aufweisen. Drücken Sie in diesem Fall mit einem dünnen Gegenstand in die RESET-Öffnung →●← auf der Rückseite des Transmitters und halten die Öffnung ca. eine Sekunde lang gedrückt. Dies führt zu einem Zurücksetzen der Basis, erneuert den Speicher und der normale Betrieb wird wieder aufgenommen.

Allgemeine Angaben

Garantie

Geemarc gewährt eine zweijährige Garantie ab Kaufdatum dieses Geemarc-Gerätes. Während dieses Zeitraums werden sämtliche Reparaturen und Ersatzteile kostenlos (nach unserem Ermessen) bereitgestellt. Wenden Sie sich bei Störungen an unsere Hotline oder besuchen Sie unsere Webseite unter www.geemarc.com.

Von dieser Garantie sind Unfälle, unsachgemäße Bedienung oder mangelnde Sorgfalt ausgeschlossen.

Veränderungen oder ein Auseinandernehmen des Gerätes sind ausschließlich durch qualifizierte Geemarc-Mitarbeiter zulässig.

Ihre Rechte werden von dieser Geemarc-Garantie in keiner Weise beeinträchtigt.

Wichtig: IHR KAUFBELEG IST TEIL DER GARANTIE UND MUSS AUFBEWAHRT UND IM GARANTIEFALL VORGELEGT WERDEN.

Bitte beachten Sie: Diese Garantie ist nur für Deutschland gültig.

EWG-Erklärung:

Geemarc Telecom SA erklärt hiermit, dass dieses Produkt die notwendigen Voraussetzungen sowie die weiteren betreffenden Bestimmungen der Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationsendeinrichtungen erfüllt.

Die Konformitätserklärung ist unter www.geemarc.com/de verfügbar

Hinweise zur Entsorgung

Entsorgung von elektrischen und elektronischen Altgeräten (gültig innerhalb der Europäischen Gemeinschaft und in anderen europäischen Ländern mit getrennter Müllsammlung).

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Dieses Produkt sollte stattdessen an eine entsprechende

Sammelstelle zum Recycling elektrischer oder elektronischer Geräte gegeben werden.

Durch eine ordnungsgemäße Entsorgung dieses Produktes tragen Sie dazu bei, mögliche Umweltschäden und Gefahren für die Gesundheit zu vermeiden, was bei einer nicht fachgerechten Entsorgung dieses Produktes nicht gewährleisten wäre.

Weitere und detaillierte Informationen zum Recycling dieses

Produktes erhalten Sie bei Ihrer Stadt- bzw. Gemeindeverwaltung, bei Ihrem Entsorgungsunternehmen oder beim Händler, bei dem Sie dieses Produkt erworben haben.

Produktsupport und Hilfe erhalten Sie auf unserer Webseite unter www.geemarc.com

Telefonnummer der Kunden-Hotline unter der Rufnummer:

+49(0)228/ 74 87 09 0

Fax: [phone]
