MODE D'EMPLOI EXD15DN3W ELECTROLUX
Partagez notre imagination sur www.electrolux.com
SOMMAIRE
Consignes de sécurité 11
Avant la première utilisation 13
Notice d'utilisation 13
Entretien et nettoyage 18
En cas d'anomalie de fonctionnement 18
En matière de protection de l'environnement
Sous réserve de modifications.
CONSIGNES DE SÉCURITÉ
Ce manuel de l'utilisateur contient le mode d'emploi spécifique de votre appareil. Utilisez le climatiseur uniquement comme indiqué dans ce manuel de l'utilisateur. Ces instructions ne sont pas supposées traiter de toutes les conditions et de toutes les situations susceptibles de se produire. Le bon sens et des précautions doivent être mis en œuvre lors de l'installation, du fonctionnement et de la maintenance de tout appareil.
Ce MANUEL DE L'UTILISATEUR contient le mode d'emploi spécifique de votre appareil. Utilisez le climatiseur uniquement comme indiqué dans ce MANUEL DE L'UTILISATEUR. Ces instructions ne sont pas supposées traiter de toutes les conditions et de toutes les situations susceptibles de se produire. Le bon sens et des précautions doivent être mis en œuvre lors de l'installation, du fonctionnement et de la maintenance de tout appareil.
Avertissement : Éviter les risques d'incendie ou d'électrocution. N'utilisez pas de rallonge ou d'adaptateur électrique. Ne retirez aucun des ergots du cordon d'alimentation.
- Ne coupez, retirez ou contournez en aucun cas l'ergot de mise à la terre.
reil. Lisez les étiquettes des produits en ce qui concerne l'inflammabilité et autres avertissements.
- Jetez l'eau qui se trouve dans le bac. Cette eau n'est pas potable et ne peut pas être utilisée pour la boisson.
PRÉCAUTIONS RELATIVES À LA SÉCURITÉ DES ENFANTS
Avertissement
- Détruisez le carton, les sacs en plastique et tous les matériaux d'emballage immédiatement après avoir déballé le déshumidificateur. Les enfants ne doivent jamais pouvoir utiliser ces éléments pour jouer.
- Ne laissez pas d'enfants sans surveillance dans une zone où fonctionne l'appareil.
- Ne les laissez pas s'asseoir ou monter sur l'appareil.
POUR VOTRE SÉCURITÉ
Avertissement
- Ne stockez pas et n'utilisez pas d'essence ou d'autres liquides ou vapeurs inflammables à proximité de cet appareil ou de tout autre appareil.
Avertissement
- Pour votre sécurité et votre protection, ce déshumidificateur est équipé d'un cordon d'alimentation avec prise de mise à la terre à trois ergots. Ne coupez pas et n'enlevez pas l'ergot rond de mise à la terre de la prise.
- Chaque déshumidificateur doit être branché directement sur une prise à trois ergots polarisée correctement mise à la terre. Si la prise murale que vous souhaitez utiliser n'accepte pas les prises à trois ergots ou si vous n'êtes pas sûr qu'elle est correctement mise à la terre ou protégée par un fusible temporisé ou un disjoncteur, demandez à un électricien qualifié d'installer une prise conforme au National Electrical Code ou aux autres codes ou règlements locaux en vigueur. N'utilisez pas de rallonge ou d'adaptateur électrique.
- Ne tirez jamais sur le cordon d'alimentation pour débrancher le déshumidificateur. Tenez toujours fermement la prise et sortez-la de la prise murale.
- Ne pincez pas, ne courbez pas et ne nouez pas le cordon d'alimentation.
CONSIGNES DE SÉCURITÉ
Attention
Pour éviter les blessures graves ou les décès
- Ce déshumidificateur contient des pièces qui ne peuvent pas être réparées par l'utilisateur. Faites toujours appel à un réparateur agréé par Electrolux pour les réparations.
- Ne mettez pas vos doigts ou des objets dans la zone d'écoulement de l'air ou la grille avant de l'appareil.
- Ne mettez pas le déshumidificateur en fonctionnement ou ne l'arrêtez pas en tirant sur le cordon d'alimentation ou en coupant le courant sur le boîtier électrique.
- Ne coupez pas ou n'endommagez pas le cordon d'alimentation.
- Si le cordon d'alimentation est endommagé, il ne doit être remplacé que par un réparateur agréé par Electrolux.
- En cas de mauvais fonctionnement (étincelles, odeur de brûlé, etc.), arrêtez immédiatement l'appareil, déconnectez le cordon d'alimentation et faites appel à un réparateur agréé par Electrolux.
- N'utilisez jamais le déshumidificateur avec les mains mouillées.
- Ne tirez pas sur le cordon d'alimentation.
- L'eau de votre déshumidificateur n'est pas potable.
Attention
Pour éviter les blessures ou les dommages à l'appareil ou à d'autres éléments,
- Ne dirigez pas le flux d'air sur des foyers ou autres sources de chaleur car cela peut provoquer des explosions.
- Ne montez pas sur l'objet et ne posez pas d'objets dessus.
- Ne suspendez pas d'objets à l'appareil.
- Ne posez pas de récipients contenant des liquides sur l'appareil.
- Éteignez le déshumidificateur à la source d'alimentation quand vous prévoyez de ne pas l'utiliser pendant une période prolongée.
- Faites fonctionner l'appareil avec le filtre à air en place.
- N'obstruez pas ou ne couvrez pas la grille d'entrée, la zone d'écoulement ou les ports de sortie. Assurez-vous que tout équipement électrique/électronique est placé à une distance d'un mètre de l'appareil.
- N'utilisez pas ou ne stockez pas de gaz inflammable à proximité de l'appareil.
AVANT LA PREMIÈRE UTILISATION
- Le déshumidificateur doit fonctionner dans une zone close pour être le plus efficace. Fermez toutes les portes, les fenêtres et autres ouvertures de la pièce vers l'extérieur. L'efficacité du déshumidificateur dépend du taux d'humidité de l'air qui pénètre dans la pièce.
- Posez le déshumidificateur dans un emplacement qui ne limite pas le début d'air depuis l'avant de l'appareil ou des évents à lames situés sur le côté gauche de l'armoire.
- Un déshumidificateur fonctionnant dans une cave n'aura que peu ou pas d'effet sur les zones de stockage adjacentes, comme un placard, à moins qu'il existe une circulation d'air ajusté entrant et sortant de la zone. Il peut être nécessaire d'installer un second déshumidificateur dans la zone close pour obtenir un séchage satisfaisant.
- Le déshumidificateur doit être installé sur un sol de niveau capable de le soutenir ainsi qu'un bac plein d'eau.
NOTICE D'UTILISATION

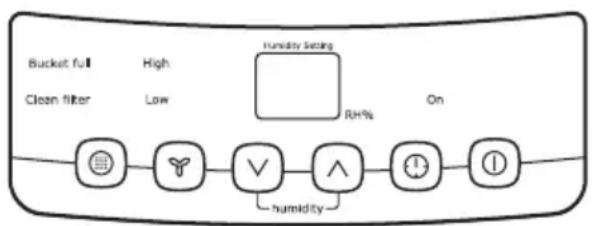

Laissez l'appareil revenir à température ambiante avant de le faire fonctionner. Pour faire fonctionner le déshumidificateur, procédez aux étapes suivantes : l'appareil doit être mis en position droite pendant une heure avant de fonctionner.
- Branchez le cordon d'alimentation à une prise 220 V CA correctement reliée à la terre. Si le voyant BUCKET FULL est allumé, retirez la prise et réinstallez-la pour réinitialiser l'interrupteur à flotteur.
- Il doit exister un espace libre d'au moins 30 cm autour du déshumidificateur.

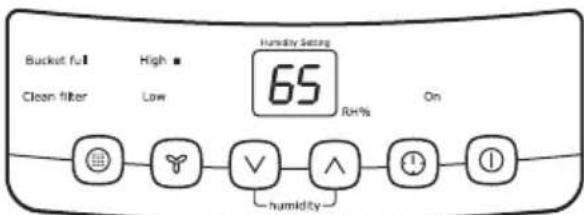

PROCÉDURE
Quand l'appareil démarre, le ventilateur commence à pousser l'air humide au travers des bobines de déshumidification. Les bobines condensent ou extraient l'humidité de l'air qui passe ensuite, chaud et sec, dans la pièce par les évents à lames. L'humidité extraite de l'air est recueillie dans un bac situé à l'avant du déshumidificateur. L'appareil est conçu pour fonctionner entre 5°C (41°F) et 35°C (96°F). L'appareil ne fonctionnera pas correctement en dehors de cette plage de températures ou ses performances en seront fortement affectées. Le circuit « Compresseur » dispose d'un dispositif de démarrage différé de 3 minutes dans le cas où l'appareil est allumé puis éteint rapidement. Ceci permet d'éviter la surchauffe du compresseur et le déclenchement possible du disjoncteur. Assurez-vous que le réservoir est correctement monté sinon l'appareil ne s'allumera pas.

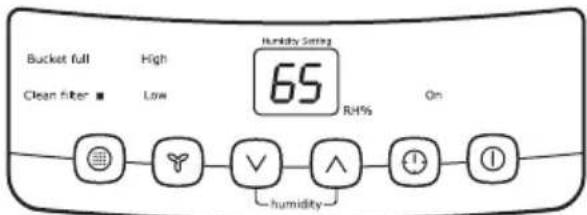

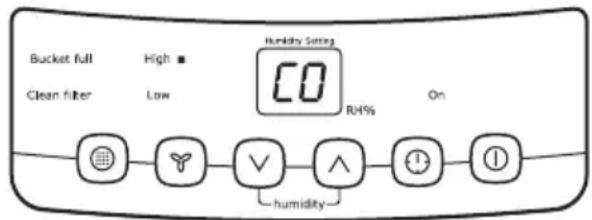

- Pour mettre l'appareil en marche, appuyez sur la touche ON/OFF ①. L'appareil va fonctionner avec les réglages d'usine, à savoir une vitesse du ventilateur élevée et en mode CONTINU. Dans le mode CONTINU, l'appareil va uniquement afficher CO et pas l'humidité de la pièce. Il est recommandé de laisser l'appareil fonctionner en mode CONTINU pendant les trois ou quatre premiers jours jusqu'à ce que la condensation et les odeurs d'humidité aient été éliminées.

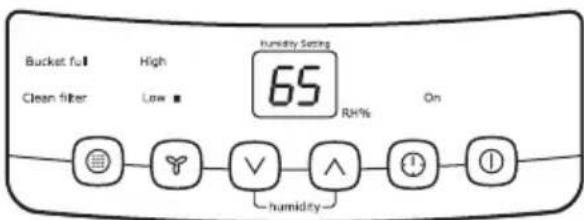

- Après quelques jours, une fois que l'humidité relative aura diminué, appuyez sur la touche HUMIDITY ou pour CHOISIR une valeur comprise entre 35 et 85 %, de sorte que la pièce soit maintenue à un taux d'humidité agréable. En appuyant sur la touche ou vous allez modifier le taux d'humidité par incréments de 5 %. Une fois que vous avez réglé le taux d'humidité souhaité, l'affichage va indiquer le taux d'humidité réel de la pièce. À tout moment, vous pouvez revenir au mode CONTINU en appuyant sur la touche HUMIDITY ce qui va réduire l'humidité relative par incréments de 5 % jusqu'à ce que l'affichage indique CO.
- Vous pouvez également utiliser la touche VITESSE VENTILATEUR pour augmenter HIGH ou réduire LOW la vitesse du ventilateur. Le voyant lumineux vous indique le réglage choisi. Une vitesse du ventilateur plus élevée se traduit par une extraction plus rapide de l'humidité.
- Le voyant CLEAN FILTER s'allume après 250 heures de fonctionnement. À ce moment, consultez la section Entretien et nettoyage pour retirer et nettoyer le filtre. Une fois que le filtre a été nettoyé et remis en place, appuyez sur la touche FILTRE pour désactiver le voyant.
- La fonction MINUTERIE vous permet d'utiliser l'appareil en mode Départ différé ou Arrêt différé de 0,5 à 24 heures. Si l'appareil fonctionne, sélectionnez Minuterie pour qu'il s'arrête après le nombre d'heures sélectionné (Arrêt différé). Si l'appareil est arrêté, sélectionnez Minuterie pour qu'il fonctionne après le nombre d'heures sélectionné (Départ différé).

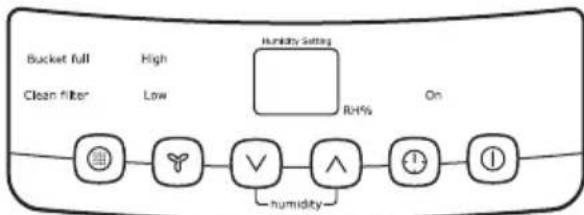

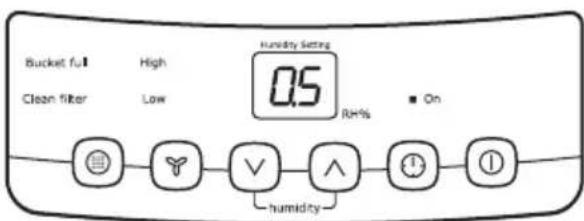

Réglage de la MINUTERIE :
Appuyez tout d'abord sur la touche MINUTEUR, puis réglez le minuteur en appuyant ou en maintenant la touche ou enfoncée pour modifier le minuteur par paliers de 30 minutes jusqu'à 10 heures, puis par paliers de 1 heure jusqu'à 24 heures. Le contrôle procédera au compte à rebours du temps restant (8,7,5,7,etc.) jusqu'à ce que l'appareil démarre ou s'arrête. En cas de Départ différé, la vitesse du ventilateur et l'humidité maintenus seront les mêmes que lors du réglage précédent. Une fois que le réglage du MINUTEUR est terminé, rappuyez sur la touche MINUTEUR à tout instant pour désactiver la fonction MINUTERIE. La fonction Départ/Arrêt différé fonctionnera jusqu'à ce que l'appareil démarre ou s'arrête. Quand cela s'est produit, les étapes ci-dessus doivent être répétées.
- Avant de saisir le réglage de la MINUTERIE, assurez-vous que l'appareil est bien alimenté. -Avant de saisir le réglage de la MINUTERIE, assurez-vous de tout d'abord sélectionner le taux d'humidité souhaité pour la pièce en appuyant sur la touche HUMIDITY ou
- Pour arrêter l'appareil, appuyez sur la touche ON/OFF ①
CODES D'ANOMALIE

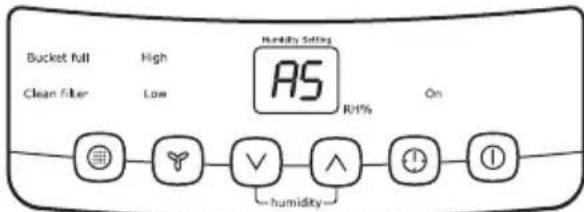

Si l'affichage indique « AS » ou « ES », un capteur est défaillant. Contactez votre service après-vente.
ÉLIMINATION DE L'EAU RECUEILLIE
- Vidange du bac :

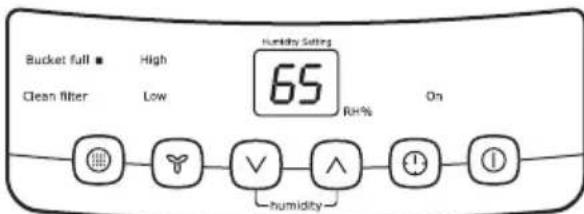

Lorsque le bac est plein, l'appareil s'arrête et le voyant BUCKET FULL s'allume.
- Ne déplacez pas l'appareil car de l'eau pourrait se répandre sur le sol.

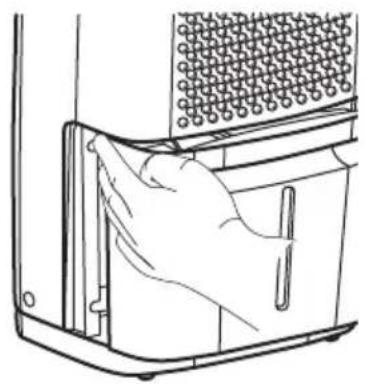

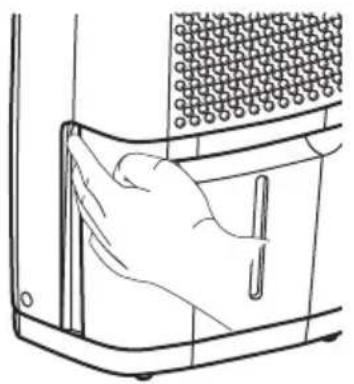

- Appuyez délicatement sur les côtés du bac afin de le désolidariser de l'appareil.

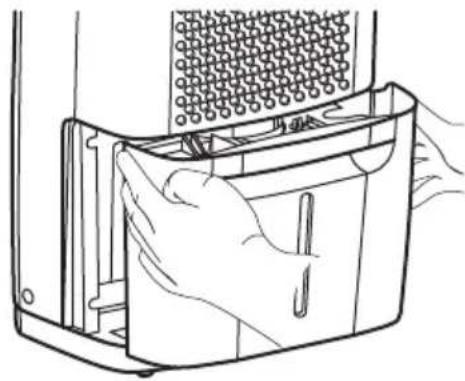

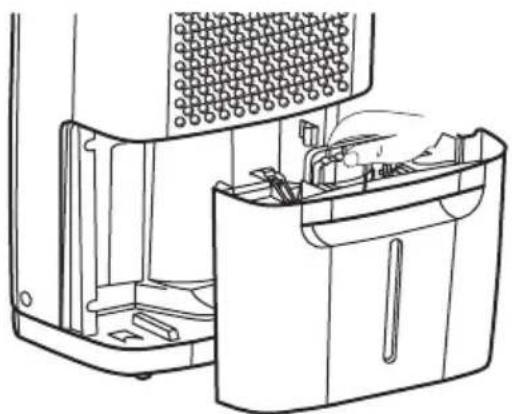

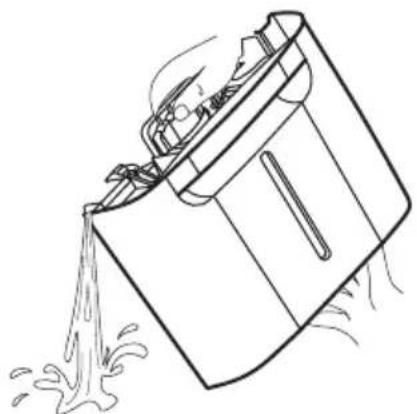

- Sortez le bac comme indiqué sur les illustrations ci-dessous et videz-le.
- Remettez le bac vide en place dans l'appareil; l'appareil redémarre.
- Un déclic se fait entendre lorsque le bac est en position correcte.
! Avertissement : jetez l'eau qui se trouve dans le bac. Cette eau n'est pas potable et est impropre à la consommation.

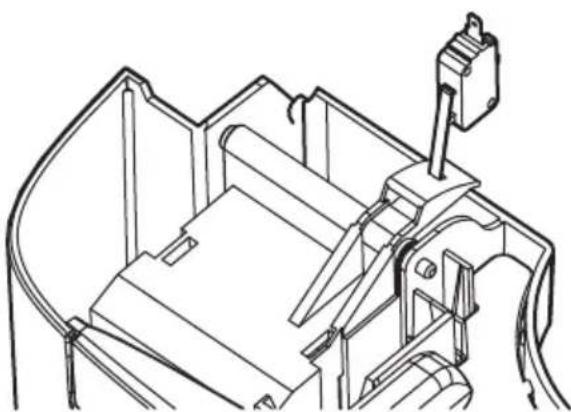

Si le voyant BUCKET FULL ne s'éteint pas, assurez-vous que le flotteur est enclenché correctement, comme illustré ci-dessous.
FONCTIONNEMENT EN VIDANGE CONTINUE
Pour une vidange continue, vous avez besoin d'un tuyau d'arrosage et d'une canalisation d'évacuation à proximité pour que l'eau puisse s'écouler.

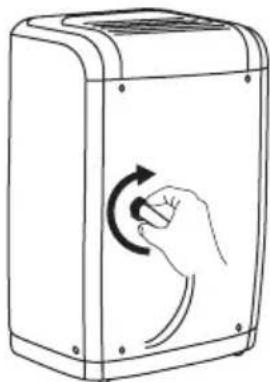

- Desserrez le bouchon de vidange situé à l'arrière de l'appareil. (fig.1)
- Insérez l'extrémité filetée femelle du tuyau dans le raccord de vidange de l'appareil (fig. 2).
- Vissez le tuyau d'arrosage sur la partie filetée du raccord. (fig.3)
- Assurez-vous que le raccord est bien serré et qu'il n'y a pas de fuite.
- Dirigez le tuyau vers la canalisation d'évacuation en vous assurant qu'il n'y a pas de pliure susceptible de bloquer l'écoulement de l'eau.
- Placez l'extrémité du tuyau dans la canalisation d'évacuation. (fig.4)
- Sélectionnez le taux d'humidité et la vitesse du ventilateur souhaités sur l'appareil pour que la vidange continue démarre.
fig. 1 fig. 2
fig. 3 fig. 4
Important
- Vérifiez bien l'étanchéité du raccord au niveau du tuyau. En cas de fuite, même minime, remplacez le joint du tuyau et resserrez le tuyau.
- Si le mode de vidange continue n'est pas sélectionné, le bouchon de vidange doit rester fermé afin d'éviter les fuites.
ENTRETIEN ET NETTOYAGE
1. Filtre
- Retirez le filtre toutes les deux semaines en conditions de fonctionnement normales.

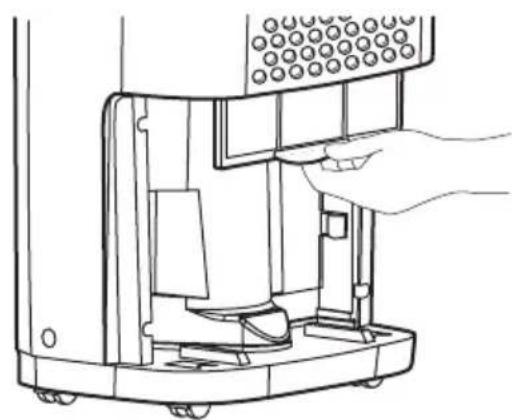

- Pour retirer le filtre, retirez le bac puis tirez le filtre vers le bas. Lavez le filtre à l'eau claire puis séchez-le.
- Réinstallez le contrôle, puis remettez le bac en place.
2. Armoire
- Époussetez l'armoire avec un tissu exempt d'huile ou un tissu humide.
- Aspirez la grille à l'aide d'une brosse.
3. Bac à eau
- Nettoyez le bac avec de l'eau chaude et du détergent.
STOCKAGE

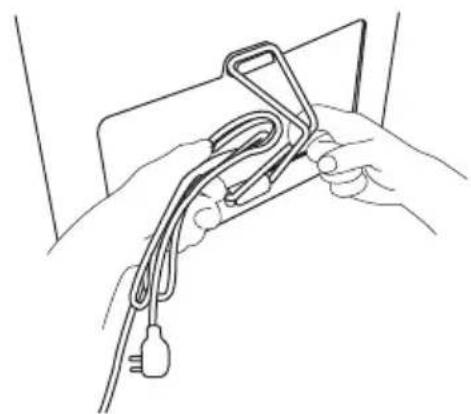

Quand l'appareil est inutilisé, débranchez-le et utilisez un enrouleur de cordon comme indiqué pour votre modèle.
Déshumidificateur 15 ou 25 litres
EN CAS D'ANOMALIE DE FONCTIONNEMENT
Avant de faire appel au service après-vente, étudiez cette liste. Cela peut vous permettre d'économiser du temps et de l'argent. Cette liste répertorie les problèmes courants qui ne sont pas le résultat de défauts des pièces ou de la fabrication de cet appareil.
garants qui ne sont pas le résultat de défauts des pièces ou de la fabrication de cet appareil.
LE DÉSHUMIDIFICATEUR NE FONCTIONNE PAS
La prise murale est débranchée. Enforcez fermement la prise dans la prise murale.
La prise murale est débranchée. Enforcez fermement la prise dans la prise murale.
Fusible de l'installation domestique grillé ou disjoncteur déclenché. Remplacez le fusible par un modèle temporisé ou réinitialisez le disjoncteur.
Le niveau de séchage sélectionné a été atteint. Le déshumidificateur s'arrête automatiquement quand la quantité d'humidité sélectionnée a été extraite de l'air. Si vous voulez extraire plus d'humidité, sélectionnez CONTINU en utilisant la touche ou la manette d'humidité. Une fois que le déshumidificateur a démarré, réinitialisez la commande sur le réglage souhaité.
| Bac mal installé. Voir « Élimination de l'eau re-cueillie ». |
| L'eau a atteint dans le bac le niveau présèctionné. Dans un tel cas, le déshumidificateur s'arrête automatiquement. Videz le bac et ré-mettez-le en position. |
| Le déshumidificateur n'est pas en fonctionnement. Mettez l'appareil en fonctionnement. |
| Levoyant BUCKET FULL s'allume. Retirez le bac, videz l'eau et réinstallé le bac correctement. |
| LE DÉSHUMIDIFICATEUR FONCTIONNE TROP LONGTEMPS | Les fenêtres ou les portes à proximité du déshumidificateur sont ouvertes sur l'extérieur. Fermez les fenêtres ou les portes donnant sur l'extérieur. |
| La zone à déshumidifier est trop vaste. Vérifiez que la capacité de l'appareil est ajustée avec votre vendeur. |
| Le mouvement de l'air autour du déshumidificateur est bloqué. Le grille est peut-être sale. Utilis-sez une Brosse ou un aspirateur pour nettoyer la grille. Voir « Entretien et nettoyage ». Le déshumidificateur doit être placé dans un espace ou le flux d'air dans la bobine arrêté ou à travers de la grille avant n'est pas limité. |
| Le déshumidificateur a été installé ou redémarré récemment. Plus le taux d'humidity de la piece est élevé, plus longtemps le déshumidificateur fonctionne. |
| Le déshumidificateur est en mode CONTINU et restera dans ce mode; utilisez la touche ou la manette d'humidity pour régler un niveau RH% plus élevé. |
| LE DÉSHUMIDIFICATEUR FONCTIONNE, MAIS LA PIECE N'EST PAS ASSEZ S'ECHE | Le réglage de l'humidity est top élevé. Appuyez sur la touche HUMIDITY ou faites tourner la manette vers un réglage plus faible ou choisissez CONTINU pour un séchage maximum. |
| Le déshumidificateur a été installé ou redémarré récemment. Plus le taux d'humidity de la piece est élevé, plus le temps nécessaire pour que l'air de la pièce devienne sec est long. |
| Le déshumidificateur ne dispose pas d'un espace suffisant pour fonctionner. Le flux d'air vers la grille avant est bloqué. Voir « Choix d'un emplacement ». |
| La température ambiente est trop faible. L'appa-riel ne fonctionne pas de façon satisfaisante si la température ambiente est inférieure à 5 °C (41 °F). Voir « Conditions de fonctionnement ». |
| Voir les cause dans LE DÉSHUMIDIFICATEUR FONCTIONNE TROP LONGTEMPS |
DU GIVRE APPARAIT SUR LES BOBINES AU-DESSUS DU BAC
Le déshumidificateur a été mis récemment sous tension. Ce phénomène est normal, il est dû au réfrigérant qui circule à l'intérieur de la bobine. Le givre disparaît en général au bout de 60 minutes.
LE VENTILATEUR EST BRUYANT
L'air se déplace au travers du déshumidificateur.
au travers du déshumidificateur.
Ce bruit est normal.
EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en nous assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Avertissement : CE PRODUIT RENFERME UN GAZ RÉFRIGÉRANT ÉCOLOGIQUE R-134A AVEC UN O.D.P. (POTENTIEL DE DESTRUCTION DE L'OZONE) NUL. À LA FIN DE SON UTILISATION, IL DOIT ÊTRE DÉPOSÉ DANS UN CENTRE DE TRI SPÉCIALISÉ. DEMANDEZ DES INFORMATIONS À VOTRE SERVICE MUNICIPAL D'ÉLIMINATION DES DÉCHETS. Ne pas libérer le R-134A dans l'atmosphère. Le R-134A est un gaz à effet de serre, concerné par le protocole de Kyoto, dont le potentiel de réchauffement global (GWP) est de 1300.
