EXD15DN3W - Humidificador ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Deshumidificador
Marca	Electrolux
Modelo	EXD15DN3W
Capacidad de deshumidificación	15 litros/24h (estimación)
Alimentación eléctrica	220-240 V, 50 Hz
Ajuste de humedad	35 % a 85 % en incrementos de 5 %
Modos de funcionamiento	Continuo, Temporizador (inicio/parada retrasada 0,5 a 24 h)
Velocidades del ventilador	Alta y Baja
Tipo de refrigerante	R134a (ODP nulo)
Tipo de filtro	Lavable con agua clara
Pantalla	LED con indicadores
Indicadores luminosos	Depósito lleno, filtro sucio, temporizador
Mantenimiento del filtro	Cada 2 semanas en condiciones normales
Mantenimiento del depósito	Limpiar con agua caliente y detergente
Función de drenaje continuo	Sí (conexión para manguera en la parte trasera)
Rango de temperatura de funcionamiento	5 °C a 35 °C
Seguridad	Enchufe con conexión a tierra, parada automática depósito lleno, protección infantil
Peso	No especificado

Preguntas frecuentes - EXD15DN3W ELECTROLUX

¿Cómo funciona el modo continuo?

El modo continuo hace funcionar el aparato sin parar hasta que el depósito esté lleno o usted lo detenga. Se recomienda para los primeros días para eliminar el exceso de humedad. Para activarlo, presione la tecla HUMEDAD hasta que la pantalla muestre CO.

¿Cómo ajustar el nivel de humedad deseado?

Presione la tecla HUMEDAD o las teclas + y - para elegir un valor entre 35 % y 85 % en incrementos de 5 %. La pantalla muestra entonces el nivel de humedad real de la habitación una vez realizado el ajuste.

¿Qué hacer si se enciende el indicador 'DEPÓSITO LLENO'?

Eso significa que el depósito de recogida de agua está lleno. Presione suavemente los lados del depósito para retirarlo, vacíelo y luego vuelva a colocarlo en su lugar. El aparato se reinicia automáticamente. Verifique que el flotador esté bien enganchado.

¿Cómo usar el drenaje continuo?

Afloje el tapón de drenaje en la parte trasera del aparato. Inserte el extremo roscado de una manguera de jardín en el conector y enrósquelo firmemente. Dirija el otro extremo hacia un desagüe. Asegúrese de que no haya fugas. El aparato iniciará el drenaje continuo.

¿Cómo limpiar el filtro?

Retire primero el depósito, luego tire del filtro hacia abajo para sacarlo. Lávelo con agua clara y déjelo secar completamente antes de volver a colocarlo. Después de la limpieza, presione la tecla FILTRO para apagar el indicador. Se recomienda limpiar el filtro cada dos semanas.

¿Por qué no arranca el aparato?

Verifique que el enchufe de pared esté bien conectado y que el fusible o el disyuntor no esté fundido. Asegúrese de que el depósito esté correctamente instalado (debe oírse un clic). Si el depósito está lleno, vacíelo. Verifique también que el aparato esté encendido y en modo de funcionamiento.

¿Cómo ajustar el temporizador (inicio/parada retrasada)?

Presione la tecla TEMPORIZADOR y luego use las teclas + o - para ajustar la duración de 0,5 a 24 horas. Si el aparato está en marcha, se detendrá después del tiempo elegido. Si está apagado, arrancará después de ese tiempo. Presione nuevamente TEMPORIZADOR para cancelar.

¿Cuál es el rango de temperatura de funcionamiento?

El aparato funciona correctamente entre 5 °C (41 °F) y 35 °C (96 °F). Fuera de este rango, el rendimiento puede reducirse o el aparato puede no funcionar.

¿Qué significan los códigos de error AS o ES?

Los códigos AS o ES indican un defecto del sensor. En ese caso, póngase en contacto con su servicio postventa autorizado de Electrolux para una reparación.

¿Cómo almacenar el aparato cuando no se usa?

Desenchufe el aparato, vacíe y limpie el depósito, lave el filtro y déjelo secar. Enrolle el cable de alimentación. Guarde el aparato en un lugar seco y libre de polvo.

MANUAL DE USUARIO EXD15DN3W ELECTROLUX

1. Balde de agua
2. Lave el balde con agua tibia y detergente.

GUARDAR

Conozca mejor nuestros conceptos en www.electrolux.com

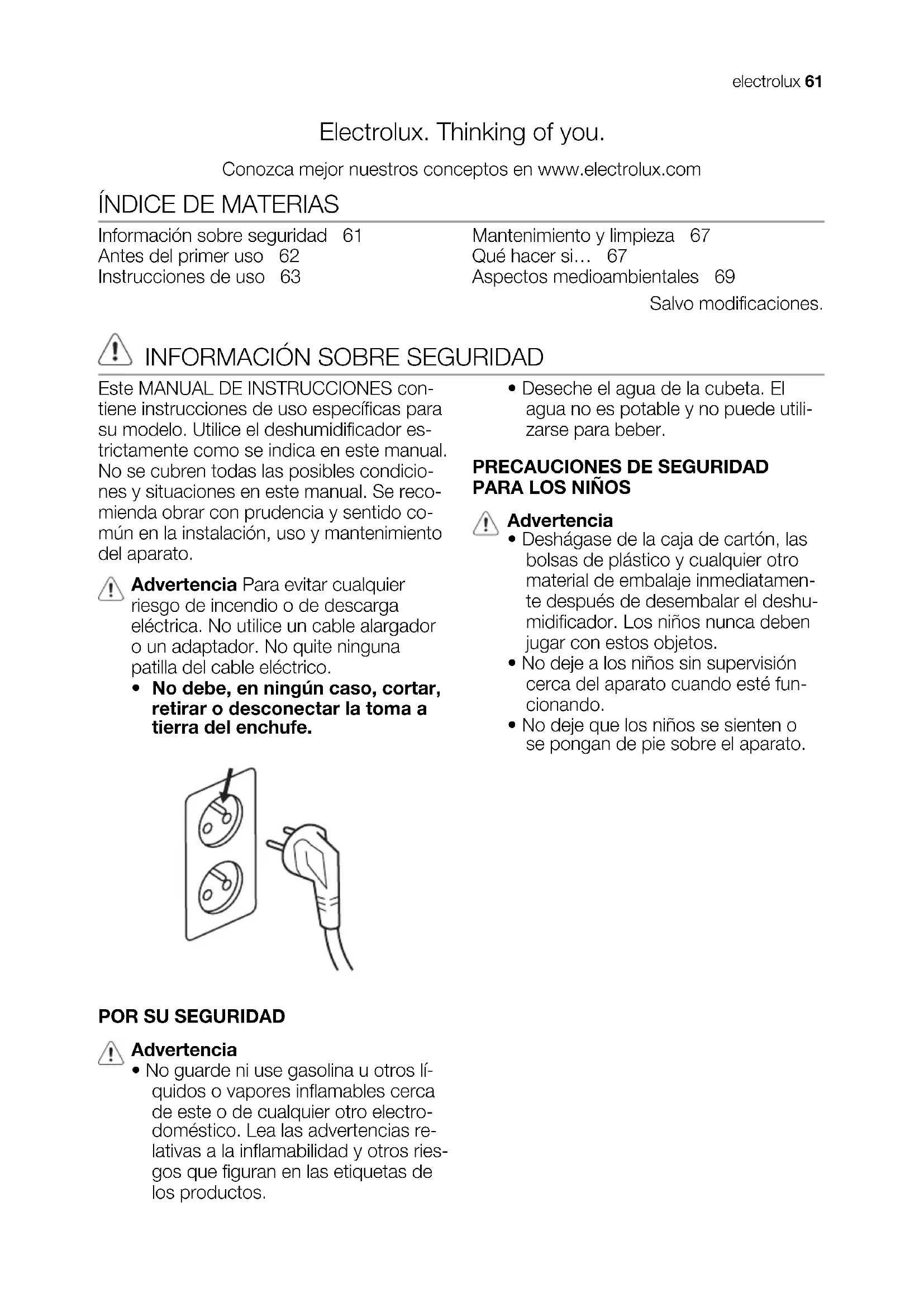

ÍNDICE DE MATERIALES

Información sobre seguridad 61

Antes del primer uso 62

Instrucciones de uso 63

Mantenimiento y limpieza 67

Qué hacer si... 67

Aspectos medioambientales 69

Salvo modificaciones.

INFORMACIÓN SOBRE SEGURIDAD

Este MANUAL DE INSTRUCCIONES contiene instrucciones de uso específicas para su modelo. Utilice el deshumidificador estrictamente como se indica en este manual. No se cubren todas las posibles condiciones y situaciones en este manual. Se recomienda actuar con prudencia y sentido común en la instalación, uso y mantenimiento del aparato.

Advertencia: Para evitar cualquier riesgo de incendio o de descarga eléctrica, no utilice un cable alargador o un adaptador. No quite la patilla de conexión a tierra del cable eléctrico.

• No ceda, en ningún caso, a la tentación de quitar, retirar o desconectar la toma a tierra del enchufe.

• Deseche el agua de la cubeta. El agua no es potable y no puede utilizarse para beber.

PRECAUCIONES DE SEGURIDAD PARA LOS NIÑOS

Advertencia

• Deshágase de la caja de cartón, las bolsas de plástico y cualquier otro material de embalaje inmediatamente después de desembalar el deshumidificador. Los niños nunca deben jugar con estos objetos.
• No deje a los niños sin supervisión cerca del aparato cuando esté en funcionamiento.

No deje que los niños se sienten o se pongan de pie sobre el aparato.

POR SU SEGURIDAD

Advertencia

• No guarde ni use gasolina u otros líquidos o vapores inflamables cerca de este o de cualquier otro electrodoméstico. Lea las advertencias relacionadas con la inflamabilidad y otros riesgos que figuran en las etiquetas de los productos.

INFORMACIÓN SOBRE ELECTRICIDAD

Advertencia

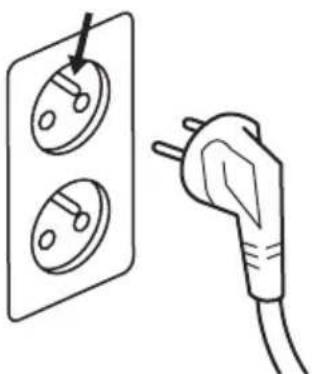

• Para su seguridad y protección, el cable eléctrico del deshumidificador dispone de un enchufe con puesta a tierra con tres patillas. No debe, en ningún caso, cortar ni quitar la patilla de puesta a tierra del enchufe.
• El deshumidificador debe enchufarse directamente a una toma de tres patillas correctamente polarizada y conectada a tierra. Si la toma de pared que va a utilizar no admite un enchufe de tres patillas, o si no está seguro de que está puesta a tierra o protegida con un diferencial, haga que un electricista cualificado instale la toma de corriente de acuerdo con el Reglamento electrotécnico o las normativas locales. No utilice un cable alargador o un adaptador.
• No tire nunca del cable para desenchufar el deshumidificador, sino del enchufe. Sujete el enchufe con firmeza y tire de él.
• No pince, doble o ate el cable de alimentación.

PRECAUCIONES DE SEGURIDAD

Precaución

Para evitar lesiones graves o la muerte

• Este deshumidificador no contiene piezas que el usuario pueda reparar. Para cualquier reparación, acuda siempre a un servicio técnico autorizado de Electrolux.
• No introduzca los dedos ni otros objetos en la entrada de aire ni en la rejilla frontal del aparato.
• No apague el deshumidificador desenchufando el cable eléctrico ni

ANTES DEL PRIMER USO

SELECCIÓN DE LA UBICACIÓN

Importante

desconectando la corriente en el cuadro eléctrico.

• No corte ni dañe el cable eléctrico.
• Si se daña el cable eléctrico, debe sustituirlo solamente un servicio técnico autorizado de Electrolux.
• En caso de fallo de funcionamiento del aparato, apague inmediatamente el aparato, desconecte el cable eléctrico y llame a un servicio técnico autorizado de Electrolux.
• No utilice el deshumidificador con las manos húmedas.
• No tire del cable eléctrico.
• No beba el agua acumulada en la cubeta del deshumidificador.

Precaución

Para evitar lesiones personales o daños en el aparato u otros objetos

• No dirija el flujo de aire a chimeneas u otras fuentes de calor, ya que podría causar llamaradas.
• No se suba al aparato ni coloque objetos sobre él.
• No cuelgue objetos del aparato.
• No coloque contenedores con líquidos sobre el aparato.
• Desenchufe el deshumidificador de la fuente de alimentación cuando no vaya a utilizarlo durante un período prolongado de tiempo.
• Utilice el aparato con el filtro de aire.
• No obstruya ni cubra la rejilla de entrada, el área de salida ni los orificios de descarga.
• Asegúrese de que no haya equipos eléctricos o electrónicos a menos de un metro de distancia del aparato.
• No utilice ni almacene gases inflamables cerca del aparato.
• El deshumidificador debe utilizarse en un área cerrada para que resulte efectivo. Cierre las puertas, ventanas y demás aberturas de la habitación. La eficacia del deshumidificador depende de la velocidad con que la habitación recibe nuevo aire húmedo.
• Coloque el deshumidificador donde no se restrinja el flujo de aire por la parte frontal del aparato ni desde las láminas del lateral izquierdo.
• Un deshumidificador que se utilice en un sótano tendrá poco o ningún efecto de secado en una zona de almacenamiento cerrada adyacente, como una despensa, salvo que haya una adecuada circulación de aire en el área. Puede ser necesario instalar un segundo deshumidificador en el área cerrada para lograr un secado satisfactorio.
• El deshumidificador debe instalarse en un suelo nivelado que pueda soportar su peso con la cubeta de agua llena.
• Debe haber al menos 30 cm de espacio en torno al deshumidificador.

CÓMO FUNCIONA

Cuando se arranca el aparato, el ventilador aspira el aire húmedo a través de las bobinas

INSTRUCCIONES DE USO

Antes de utilizar, deje que el aparato alcance la temperatura ambiente. Para poner en marcha el deshumidificador, siga estos pasos:

El aparato debe mantenerse en posición vertical una hora antes de utilizarse.

1. Enchufe el cable eléctrico a una toma de 220 VCA correctamente conectada a tierra.

Si se ilumina el indicador BUCKET FULL, quite la cubeta y vuelva a colocarla para reiniciar el interruptor del flotador.

Las bobinas condensan o extraen la humedad del aire y el aire sale seco y templado por las láminas laterales. La humedad eliminada del aire se recoge en una cubeta de la parte frontal del deshumidificador.

El aparato se ha diseñado para funcionar entre 5°C (41°F) y 35°C (96°F). El aparato es posible que fuera de este rango de temperaturas no funcione correctamente o que su rendimiento baje considerablemente.

El circuito del compresor tiene un inicio diferido automático de 3 minutos si el aparato se apaga y enciende rápidamente. De esta forma, se evita que el compresor se caliente excesivamente y que se dispare el interruptor automático. Asegúrese de que la cubeta esté bien colocada, de lo contrario el aparato no se pondrá en marcha.

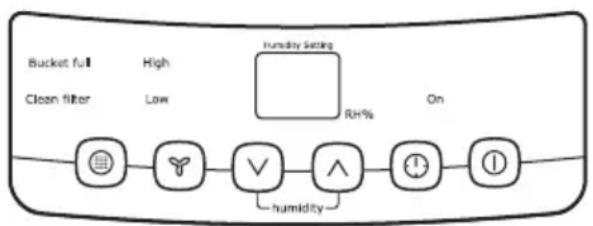

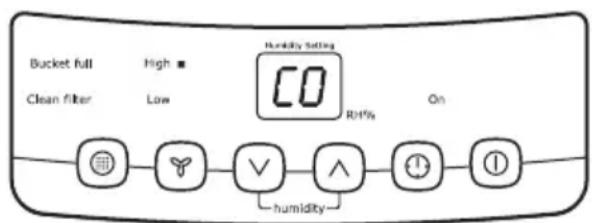

1. Para encender el aparato, pulse ON/OFF ①. El aparato funciona con los valores predeterminados de fábrica, modo CONTINUO y velocidad del ventilador alta. En modo CONTINUO, el aparato solo indica CO y no la hora de la habitación. Se recomienda dejar el aparato en modo CONTINUO durante los tres o cuatro primeros días hasta eliminar los olores de humedad y exudación.

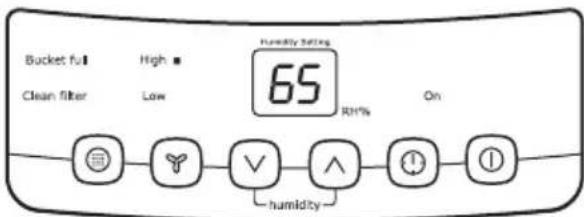

1. Tras unos días, cuando se haya reducido la humedad relativa, pulse los botones HUMIDITY o para seleccionar un valor entre 35% y 85% y tener la habitación con una humedad relativa cómoda. Al pulsar los botones, la selección de humedad cambia en incrementos del 5%. Tras establecer la humedad deseada, la pantalla muestra la humedad actual de la habitación. Para volver al modo CONTINUO en cualquier momento, pulse el botón HUMIDITY para reducir la humedad relativa en incrementos del 5% hasta que la pantalla muestre CO.

1. Internacionalmente, el botón de velocidad del ventilador para cambiar la velocidad del ventilador a HIGH o LOW. El indicador muestra el ajuste seleccionado. Con una mayor velocidad del ventilador se elimina la humedad más rápido.

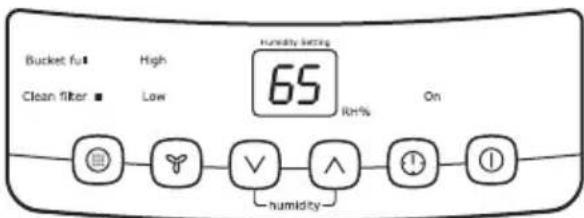

1. El indicador CLEAN FILTER se iluminará tras 250 horas de funcionamiento. Deberá extraer y limpiar el filtro de acuerdo con las instrucciones de la sección Mantenimiento y limpieza. Una vez limpiado y montado el filtro, vuelva a pulsar el botón de filtro para apagar el indicador.

1. La función Timer permite un inicio o una parada diferidos un tiempo seleccionable desde 0,5 horas hasta 24 horas. Si el aparato está en funcionamiento, al activar el temporizador, se apagará a la hora específica (parada diferida). Si el aparato está apagado, al activar el temporizador, se encenderá a la hora específica (inicio diferido).

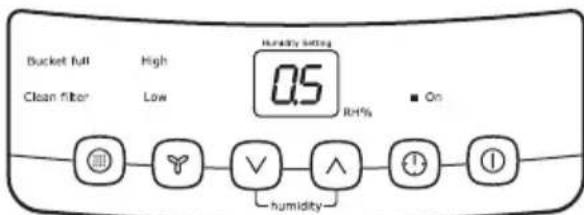

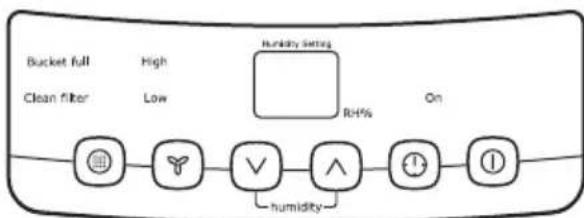

Ajuste del temporizador:

Pulse el botón del temporizador y ajuste el valor pulsando o manteniendo pulsado el botón o para cambiar el intervalo en incrementos de 0,5 horas hasta las 10 horas, después en incrementos de 1 hora hasta las 24 horas. Se inicia la cuenta atrás del tiempo restante (8; 7,5; 7; etc.) hasta que el aparato se apague o se ponga en marcha. Para el inicio diferido, la velocidad del ventilador y la humedad mantienen su valor anterior. Una vez configurado el temporizador, puede pulsar en cualquier momento el botón del temporizador para detenerlo. La función de inicio/parada diferidos se mantiene hasta que el aparato se pone en marcha o se para. Tras ello, hay que repetir los pasos anteriores.

• Antes de ajustar el temporizador, asegúrese de que el aparato está enchufado a la red eléctrica.
• Antes de ajustar el temporizador, asegúrese de establecer la humedad deseada con los botones HUMIDITY.

1. Para apagar el aparato, pulse el botón de encendido ON/OFF ①.

Códigos de error

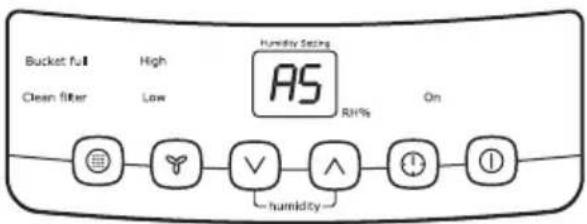

Si la pantalla muestra "AS" o "ES", indica que hay un sensor averiado. Póngase en contacto con el servicio técnico autorizado.

Descarga del agua recogida

1. Vaciado del cubo:

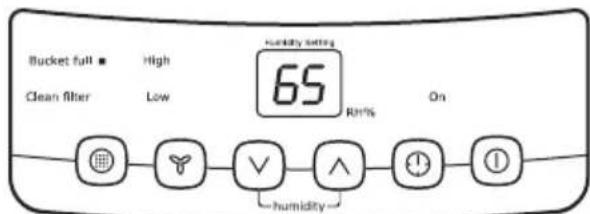

2. Cuando el cubo se llena, la unidad se apaga y se ilumina el indicador BUCKET FULL.

• Evite desplazar la unidad porque podría derramarse el agua.

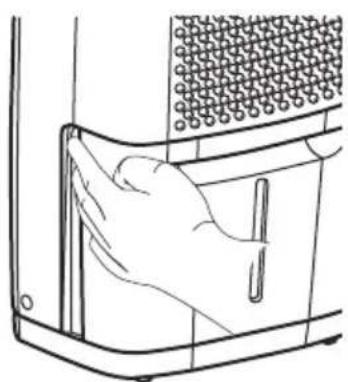

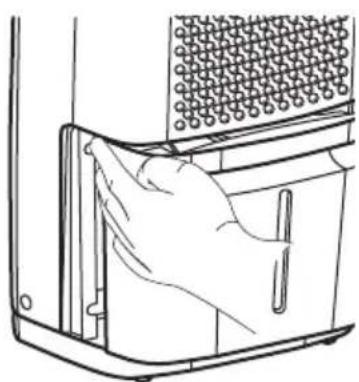

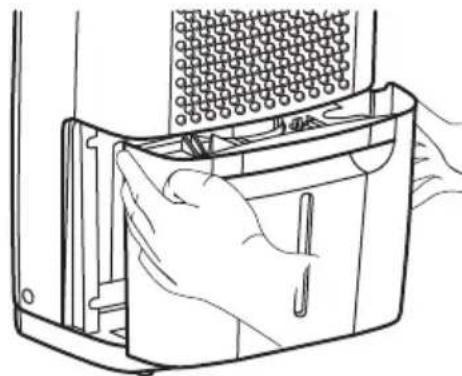

• Para desbloquear el cubo, presione los laterales.

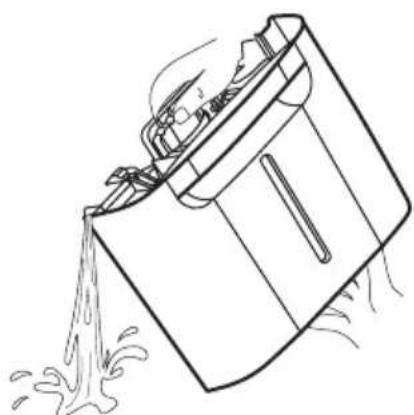

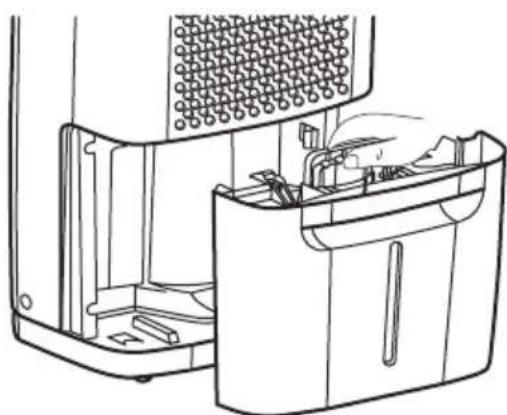

• Retire el cubo como se muestra en las figuras y vacíelo.
• Vuelva a introducir el cubo vacío en la unidad y, una vez colocado correctamente, la unidad se pondrá en marcha de nuevo.
• El cubo está bien colocado cuando se oiga un clic.

Advertencia: deseche el agua del cubo. El agua no es potable y no puede utilizarse para beber.

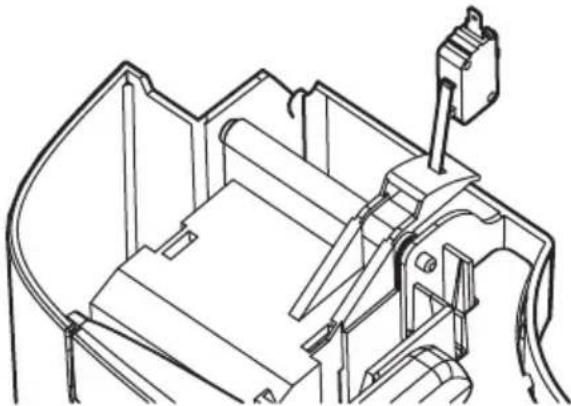

Si el indicador BUCKET FULL no se apaga, compruebe que el flotador está bien ajustado en su posición como indica la figura.

Para el desagüe continuo se necesita una manguera de jardín y un desagüe cercano para descargar el agua.

Fig. 1 Fig. 2

Fig. 3 Fig. 4

Importante

1. Compruebe la estanqueidad entre la manguera y la boquilla de desagüe. Si hay una pequeña fuga, sustituya la junta de la manguera y vuelva a apretarla.

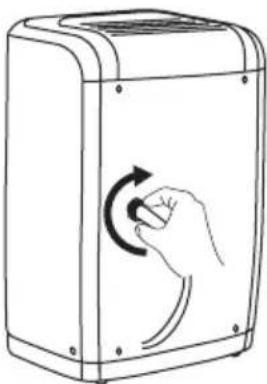

2. Desenrosque el tapón de desagüe de la parte trasera de la unidad (fig. 1).
3. Inserte el extremo roscado hembra de la manguera en la boquilla de desagüe del aparato (fig. 2).
4. Enrosque la manguera de jardín en la parte roscada del conector. (fig. 3)
5. Asegúrese de que la conexión quede bien apretada para que no haya fugas.
6. Lleve la manguera hasta el desagüe, asegurándose de que no haya pliegues que impidan el flujo del agua.
7. Coloque el extremo de la manguera en el desagüe. (fig. 4)
8. Seleccione el valor de humedad y la velocidad del ventilador deseados en la unidad para que empiece el desagüe continuo.

1. Si no utiliza el modo de desagüe continuo, asegúrese de que la tapa de desagüe esté bien enroscada para evitar fugas.

MANTENIMIENTO Y LIMPIEZA

1. Filtro

• Limpie el filtro cada dos semanas en condiciones normales.

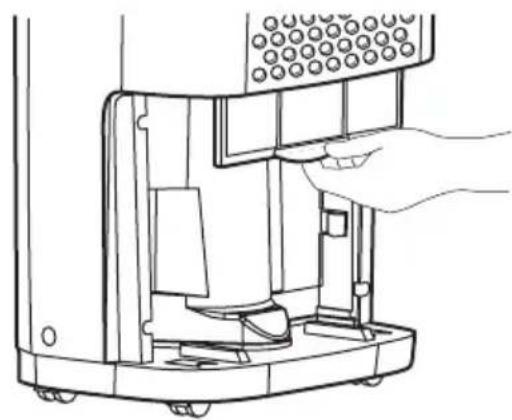

• Para extraer el filtro, retire la cubeta y tire del filtro hacia abajo. Lávelo con agua limpia y séquelo. Vuelva a instalar el filtro y coloque la cubeta.

2. Carcasa

• Limpie la carcasa con un paño húmedo.
• Aspire la rejilla con el accesorio de cepillo.

3. Cubeta de agua

• Limpie la cubeta con agua templada y detergente.

ALMACENAMIENTO

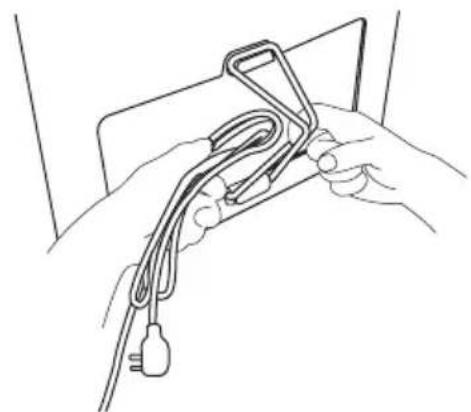

Cuando no utilice el aparato, desenchúfelo y recoja el cable eléctrico como se muestra en la figura.

Deshumidificador de 15 o 25 litros:

QUÉ HACER SI...

Antes de llamar al servicio técnico, repase esta lista. Puede ahorrar tiempo y dinero. Esta lista contiene situaciones comunes

que no se deben a defectos de fabricación ni de materiales del aparato.

PROBLEMA SOLUCIÓN

EL DESHUMIDIFICADOR NO FUNCIONA El cable

eléctrico está desenchufado. Vuelva a enchufarlo en la toma de corriente.

El fusible doméstico se ha fundido o el interruptor automático ha saltado. Cambie el fusible por uno con retardo o reinicie el interruptor automático.

	Se ha alcanzado el grado de secado seleccióna-do. El deshumidificador se apaga automática-mente cuando se ha eliminado del aire la humedad selecciónada. Si desea eliminar más humedad, seleccióne el modo CONTINUO. Despuésde que el deshumidificador arranque, reajuste alvalor deseado.
	La cubeta no está bien instalada. Consulte“Descarga del agua recogida”.
	El agua de la cubeta ha alcanzado el nivel pre-definido. El deshumidificador se apaga automátamente cuando thiso sucede. Vace la cubeta y devuélvala a su posición.
	El deshumidificador no está encendido. Enciendale aparato.
	Elindicador BUCKET FULL está encendida. Qui-te la cubeta, vacele agua y reinstálela correctamente.
EL DESHUMIDIFICADOR FUNCIONA DEMASIA-DO	LasVentanas o puertas cercanas al deshumidificador está abiertas al exterior. Cierre todas las puertas o ventilas que den al exterior.
	Elarea que deshumidificar es demasiado gran-de. Consulte a su distribuidor si la capacité esla adecuada.
	Elmovimiento del aire por el deshumidificador estábloqueado. Es possible que la rejilla esté su-cia. Utilicele accesorio cepillo del aspirador paralimpiar la rejilla.Consulte"Mantenimiento y limpieza". El deshumidificadordebe colocarse en un espacio que no restrinja el flujo de aire hacia la bobina trasera ni desde la rejilla frontal.
	Eldeshumidificadorseha instalado or reiniciado recientemente. Cuanto mayor sea la humedad de la habitación,más tiempo funcionalarel des-humidificador.
	Eldeshumidificadorestay en modo CONTINUO yse mantiene asi,utilicele botón HUMIDITYpara definir un valor mayor de humedad relativa.
EL DESHUMIDIFICADOR FUNCIONA,PERO LA SALA NO ESTÁSUFICIENTENTE SECA.	Elajuste de humedad esdemasiado elevado.Pulseel botón HUMIDITYpara seleccionar un valor inferior, o elija el modo CONTINUO para un secadoolestimo.
	Eldeshumidificadorseha instalado or reiniciado recientamente. Cuanto mayor sea la humedad de la habitación,más tiempo tardaré el aire en secarse.
	No seha dejado suficientespacio alrededor deldeshumidificador. El flujo del aire hacla rejillafrontal estábloqueado.Consulte"Selecciónde laubicación".
	La temperatura de la habitaciónesdemasiado bajo. La unidad no funciona correctamente si la temperature ambiente esinferior a 5°C (41°F).Consulte"Cómofunciona".
	Consulte las causas de EL DESHUMIDIFICADA-DOR FUNCIONA DEMASIADO.
LAS BOBINAS SOBRE LA CUBETA PRESEN-TAN ESCARCHA.	El deshumidificador se ha puesta en marcha re-cestamente. Esto es normal,deo al refrigerarente que circula por la bobina. La escarcha suele desaparecer al cabo de 60 horas.
	La temperatura de la habitacion es demasiado bajo. Todos los modelos funcinan de forma sa-tisfactoria a temperatas superfiores a 5°C (41°F).
EL VENTILADOR HACE RUIDO. El aire se mueve por el deshumidificador. Es un ruido normal.

ASPECTOS MEDIOAMBIENTALES

El símbolo que aparece en el aparato o en su embalaje indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se desecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayuda a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el

Ayuntamiento de su municipio, o con la tienda donde lo compró.

Advertencia: Este producto contiene el gas refrigerante ecológico R-134a con P.A.O. = 0 (potencial de agotamiento del ozono). Al final de su vida útil debe entregarse en puntos de recogida especiales. Solicite información al servicio municipal de recogida de residuos. No libere R-134a a la atmósfera: el R-134a es un gas fluorado de efecto invernadero cubierto por el protocolo de Kioto, con un potencial de calentamiento global (PCG) = 1300.
