Tipo di prodotto	Deumidificatore
Marca	Electrolux
Modello	EXD15DN3W
Capacità di deumidificazione	15 litri/24h (stima)
Alimentazione elettrica	220-240 V, 50 Hz
Regolazione dell'umidità	35 % a 85 % con incrementi del 5 %
Modalità di funzionamento	Continuo, Timer (avvio/arresto ritardato da 0,5 a 24 ore)
Velocità della ventola	Alta e Bassa
Tipo di refrigerante	R134a (ODP zero)
Tipo di filtro	Lavabile con acqua pulita
Display	LED con indicatori
Indicatori luminosi	Serbatoio pieno, filtro sporco, timer
Manutenzione del filtro	Ogni 2 settimane in condizioni normali
Manutenzione del serbatoio	Pulire con acqua calda e detergente
Funzione scarico continuo	Sì (raccordo per tubo sul retro)
Intervallo di temperatura di funzionamento	5 °C a 35 °C
Sicurezza	Spina con messa a terra, arresto automatico serbatoio pieno, protezione bambini
Peso	Non specificato

Domande frequenti - EXD15DN3W ELECTROLUX

Come funziona la modalità continua?

La modalità continua fa funzionare l'apparecchio ininterrottamente fino a quando il serbatoio è pieno o si spegne. È consigliata per i primi giorni per eliminare l'umidità in eccesso. Per attivarla, premere il tasto HUMIDITY fino a quando il display mostra CO.

Come impostare il livello di umidità desiderato?

Premere il tasto HUMIDITY o i tasti + e - per scegliere un valore tra 35% e 85% con incrementi del 5%. Il display mostra quindi il livello di umidità effettivo della stanza dopo l'impostazione.

Cosa fare se la spia 'BUCKET FULL' si accende?

Significa che il serbatoio di raccolta dell'acqua è pieno. Premere delicatamente sui lati del serbatoio per rimuoverlo, svuotarlo e rimetterlo al suo posto. L'apparecchio si riavvia automaticamente. Verificare che il galleggiante sia ben innestato.

Come utilizzare lo scarico continuo?

Allentare il tappo di scarico sul retro dell'apparecchio. Inserire l'estremità filettata di un tubo da giardino nel raccordo e avvitare saldamente. Dirigere l'altra estremità verso uno scarico. Assicurarsi che non vi siano perdite. L'apparecchio avvierà lo scarico continuo.

Come pulire il filtro?

Rimuovere prima il serbatoio, quindi tirare il filtro verso il basso per estrarlo. Lavarlo con acqua pulita e lasciarlo asciugare completamente prima di rimetterlo al suo posto. Dopo la pulizia, premere il tasto FILTRE per spegnere la spia. Si consiglia di pulire il filtro ogni due settimane.

Perché l'apparecchio non si avvia?

Verificare che la presa a muro sia ben collegata e che il fusibile o l'interruttore non sia scattato. Assicurarsi che il serbatoio sia installato correttamente (dovrebbe sentire un clic). Se il serbatoio è pieno, svuotarlo. Verificare anche che l'apparecchio sia alimentato e in modalità accesa.

Come impostare il timer (avvio/arresto ritardato)?

Premere il tasto MINUTERIE quindi utilizzare i tasti + o - per impostare la durata da 0,5 a 24 ore. Se l'apparecchio è acceso, si spegnerà dopo il tempo impostato. Se è spento, si avvierà dopo tale periodo. Premere di nuovo MINUTERIE per annullare.

Qual è l'intervallo di temperatura di funzionamento?

L'apparecchio funziona correttamente tra 5 °C (41 °F) e 35 °C (96 °F). Al di fuori di questo intervallo, le prestazioni possono essere ridotte o l'apparecchio potrebbe non funzionare.

Cosa significano i codici di errore AS o ES?

I codici AS o ES indicano un guasto del sensore. In tal caso, contattare il servizio di assistenza autorizzato Electrolux per la riparazione.

Come conservare l'apparecchio quando non viene utilizzato?

Scollegare l'apparecchio, svuotare e pulire il serbatoio, lavare il filtro e lasciarlo asciugare. Riavvolgere il cavo di alimentazione. Riporre l'apparecchio in un luogo asciutto e al riparo dalla polvere.

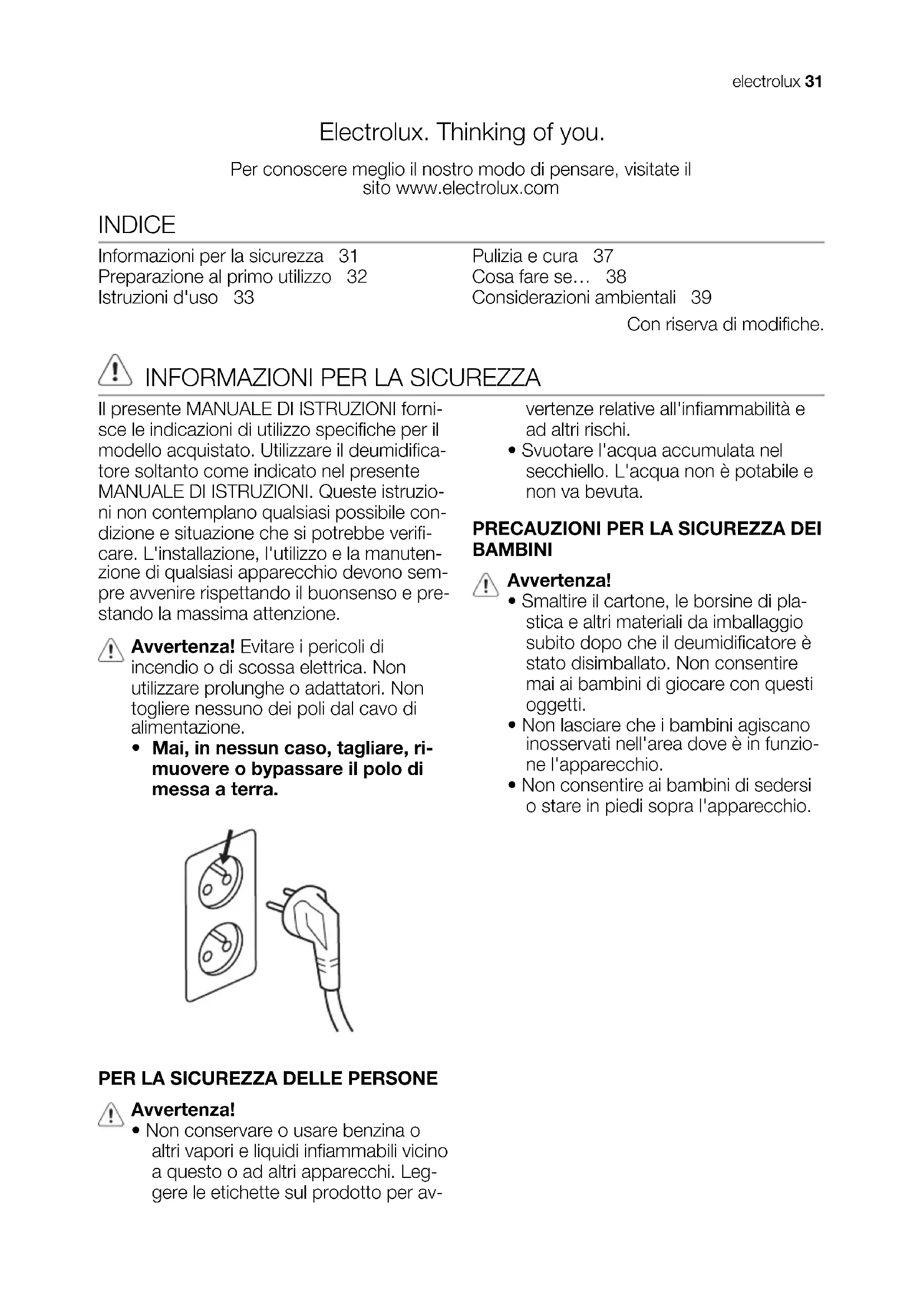

MANUALE UTENTE EXD15DN3W ELECTROLUX

Per conoscere meglio il nostro modo di pensare, visitate il

sito www.electrolux.com

INDICE

Informazioni per la sicurezza 31

Preparazione al primo utilizzato 32

Istruzioni d'uso 33

Pulizia e cura 37

Cosa fare se... 38

Considerazioni ambientali 39

Con riserva di modifiche.

INFORMAZIONI PER LA SICUREZZA

Il presente MANUALE DI ISTRUZIONI fornisce leindicazioni diutilizzato specifiche per ilmodelloacquistato. Utilizzareildeumidificatoresoltanto comeindicatnel presenteMANUALE DI ISTRUZIONI.Questeistruzioni non contemplano qualsiasi possibile condizione e situazione che si potrebberverificare.L'installazione,l'utilizzo e la manutenzione di qualsiasi appearecchio devono sempreavvenire rispettando il buonsenso e prestandolo massima attenzione.

Avvertenza! Evitare i pericoli di incendio o di scossa elettrica. Non utilizzato prolonghe o adattatori. Nontogliere nessuno dei poli dal cavo di alimentazione.

• Mai, in nessun caso, tagliare, rimuovere o bypassare il polo di messa a terra.

vertenze relative all'inflammabilità e ad altri rischi.

• Svuotare l'acqua accumulata nel secchiello. L'acqua non è potabile e non va bevuta.

PRECAUZIONI PER LA SICUREZZA DEI BABBINI

Avverenza!

• Smaltire il cartone, le borsine di plastica e altri materiali da imballaggio subito dopo che il deumidificatore è stato disimballato. Non consentire mai ai bambini di giocare con quosti oggetti.
  Non lasciare che i bambini agiscano inosservati nell'area dove è in funzione l'apparecchio.
  Non consentire ai bambini di sedersi o stare in piedi sopra l'apparecchio.

PER LA SICUREZZA DELLE PERSONE

Avverenza!

Non conservare o usare benzina o altri vapori e liquidi infiammabili vicino a quello o ad altri appearecchi. Leggere le etichette sul prodotto per av

INFORMAZIONI ELETTRICHE

Avverenza!

• Per la sicurezza e la protezione dell'utilizzatore, il cavo di alimentazione di quello deumidificatore è corredato di una spina di messa a terra a tre poli. Mai, in nessun caso tagliare o rimuovere alla spina il polo rotondo di messa a terra.
• Il deumidificatore deve essere inserti do direttamente in una presa elettrica debitamente messa a terra e polarizzata a tre poli. Qualora la presa a muro che si desidera utilizzato non fosse adatta a una spina a tre poli, oppure nel dubbio che la presa sa adeguatamente messa a terra o protetta da un fusibile temporizzato o da un interrutatore di circuito, far installare da un elettricista qualificato la presa adatta, conformmente al Codice Elettrico Nazionale e alle normative e disposizioni locali in vigore. Non utilizzato prolonghe o adattatori.
  Non staccare mai la spina del deumidificatore tirando il cavo di alimentazione. Afferrare sempre saldamente la spina ed estrarla in modo deciso alla presa.
• Non forare, piegare o annodare il ca-vo di alimentazione.

PRECAUZIONI PER LA SICUREZZA

Attenzione

Evitare lesions gravi o mortali

• Il deumidificatore non contiene componenti che possano essere riparati dall'utilizzatore. Per le riparazioni, rivolgersi sempre a un technician di manutenzione autorizzato da Electrolux.
  Non insere o appoggiare le dita o altri oggetti nell'area di scarico dell'a ria o sulla griglia anteriore dell'apparecchio.
  Non accendere o spegnere il deumificatore staccando il cavo di ali

mentazione oppure staccando l'alimentazione alla scatola elettrica.

• Non tagliare o danneggiare il cavo di alimentazione.
• Nel caso il cavo di alimentazione fosse danneggiato, farlo sostuire soltanto da un technician di manutenzione autorizzato Electrolux.
• In caso di guasto (scintille, odore di bruciato, ecc.) specnere immediamente l'apparecchio, staccare il cavò di alimentazione e contattare un technician di manutenzione autorizzato Electrolux.
  Nonutilizzare l'apparecchio con le mani bagnate.
• Non tirare il cavo di alimentazione.
  Nonbere I'acqua prodotta dal deumidificatore.

Attenzione

Evitare possibili lesions o danni all'apparecchio o alle altre proprietà.

Non dirigere il flusso dell'aria sui caminetti o su altre fonti di calore per evitare possibili fiammate.
- Evitare di arrampicarsio appedegli oggetti sull'apparecchio.
- Non appendere oggetti sull'apparecchio.
- Evitare di appoggiare eventuali contentitori con dei liquidi sull'apparecchio.
- Quando inutilizzato per un periodo prolongato, spegnere il deumidificatore alla sorgente di alimentazione.
- Far funzionare l'apparecchio con il filtrò dell'aria montato.
Non ostruire o coprire la griglia di entrata, l'area di scarico e le aperture di uscita.
- Assicurarsi che qualsiasi appearecchio elettrico/elettronico si trovi a una distance minima di 90 cm circa.
Nonutilizzare o conservare gas in fiammabili vicino all'apparecchio.

PREPARAZIONE AL PRIMO UTILIZZO

SCELTA DEL LUOGO DI INSTALLAZIONE

Importante

1. Per garantire la massima efficacia, il deumidificatore deve essere utilizzato in uno spazio chiuso. Chiudere tutte le porte, finestre e altre aperture esterne

affacciate sulla stanza. L'efficacia del deumidificatore dipende dal tasso di ingressso nella stanza di nuova aria carica di umilità.

1. Collocare il deumidificatore in una posizione tale da non limitare il flusso dell'aria attraverso la parte anteriore dell'apparecchio oppure dai deflettori di uscita dell'aria.
2. Un deumidificatore installato in una cantina darà risultati scarsi o nulli in un eventuale spazio chiuso adiacente, come ad esempio un armadio, a meno che non sia prevista una circolazione adeguata dell'aria in entrata e in uscita da tale spazio. Per ottenere un'asciu-gatura soddisfacente, potrebbe essere necessario installare un secondo deumidificatore dello spazio chiuso.
3. Il deumidificatore deve essere installato su un pavimento piano in grado di sostenerne il peso con il secchiello del'acqua pieno.
4. Attorno al deumidificatore rispetto unospazio minimodi 30cm.

COME FUNZIONA

Quando l'apparecchio viene acceso, la ventola inizia a tirare l'aria carica di umidità at

ISTRUZIONI D'USO

Prima di procedere con l'azionamento del-appecchio, attendere che raggiunga la temperatura ambiente. Per iniziare a mettere in funzione il deumidificatore, eseguire queste operazioni:

Lasciare l'apparecchio in posizione verticale per un'ora prima di metterlo in funzione.

1. Infilare il cavo di alimentazione in una presa da 220 V AC debitamente messa a terra.

Se la spia BUCKET FULL è accesa, togliere e inserire di nuovo il secchiello per resettare l'interruttore del livello di sicurezza.

traverso lo scambiatore d'aria. Lo scambiatore condensa o estrae l'umidità dall'aria che fuoriesceattraverso i deflettori sotto forma di aria secca e calda. L'umidità estratta dall'aria viene raccolta in un secchielloosto nella parte frontale del deumidificatore.

L'apparecchio è stato progettato per funzionare tra 5^ e 35^ C (41° e 96° F). Se la temperatura non fosse compresa nell'intervallo prescritto, l'apparecchio non funzioni-à correttamente oppure il rendimento dell'apparecchio calera sensibilmente.

Il circuito del "compressore" prede un avvio ritardato automatico di 3 minuti nel caso l'apparecchio venga spento e riacceso velocimento. Questo accorgimento previene il surriscaldamento del compressore e la possibile attivazione dell'interruttore principale. Assicurarsi che il serbatoio sia montato correttamente, in caso contrario l'apparecchio non si accenderà.

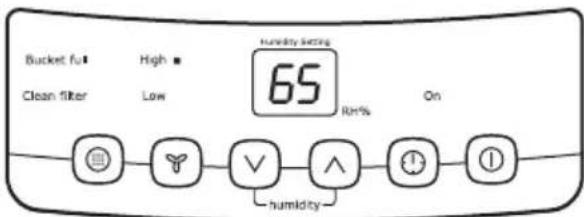

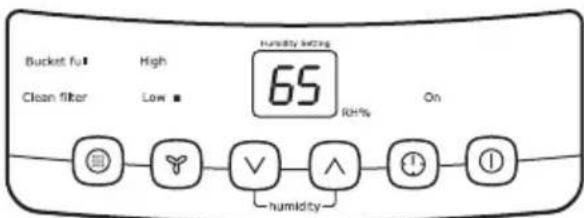

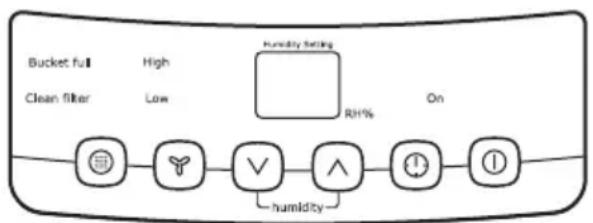

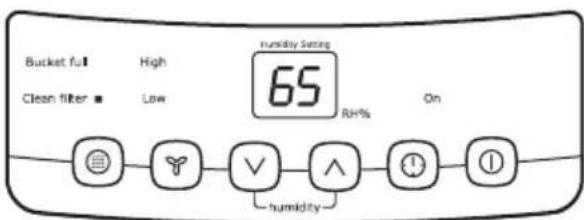

1. Per accendere l'apparecchio, premere il pulsante ON/OFF ① . L'apparecchio funzionera nella modalità predefinita CONTINUO e con la ventola ad alta velocità. In modalità CONTINUO, l'apparecchio visualizzato soltanto l'indicazione CO e non l'umidità della stanza. Si consiglia di lasciare l'apparecchio in funzione nella modalità CONTINUO per i primi tre o quattro giorni, fino a quando gli odori di traspirazione e umidità saranno scomparsi.

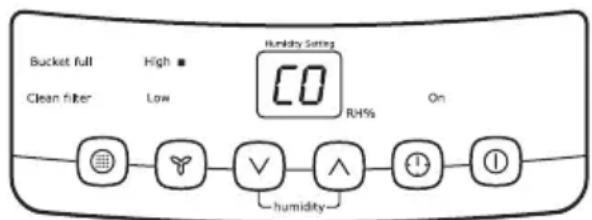

1. Dopo alcuni giorni, quando l'Umidità Relativa sare diminuuita, premere i pulsanti HUMIDITY o per scegliere un valore tra il 35% e l 85% e mantene re nellaStanza un livello di umidità gradevole.Premendo i pulsanti o s modifieri a umidità scelta per incrementi del 5 % .Una volta impostata I'umidità desiderata, nel display sare visualizzata I'umidità ambiente attuale. Se in un qualsiasi momento si volesse tornare alla modalità CONTINUO, premendo il pulsante HUMIDITY si abbasserà l'Umidità Relativa per incrementi del 5 % fino a quando sul display sare visualizzata l'abbreviatione CO.

1. Si puòancheutilizzare il pulsante VELOCITA VENTOLA per cancellare la velocità della ventola in HIGH o LOW. La spià indichera l'impostazione selezionata. Maggiore sare la velocità della ventola e più velocce sare l'eliminazione dell'umidità.

1. La spia CLEAN FILTER si illumina durante 250 ore di funzionamento. Allo scadere di tale intervallo,fare riferimento alla sezione dedicata alla cura e pulizia per la rimozione e la pulizia del filtr. Una volta pulito e sostituito il filtr, sare sufficiente premere il pulsante FILTRO ⑥ per spe-gnere la spia.

1. La funzione TIMER consente di impostare I'Avvio o I'Arresto Ritardato dell'apparecchio scegliendo da un minimo di mezz'ora a un massimo di 24 ore. Se I'apparecchio è in funzione, scegliendo I'opzione Timer I'apparecchio si spegnerà negli orari impostati (Arresto ritardato). Se I'apparecchio è spento, scegliendo I'opzione Timer I'apparecchio si accenderà negli orari impostati (Avvio ritardato).

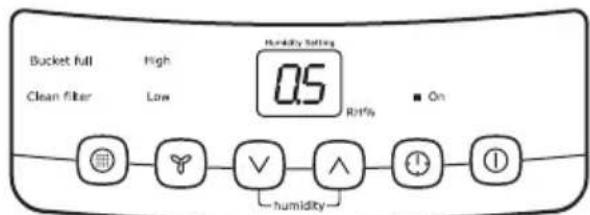

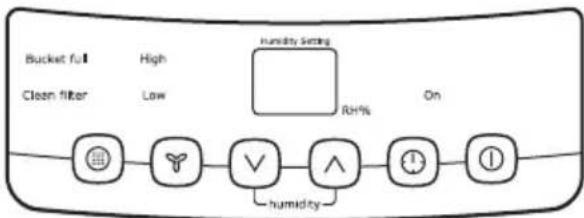

Impostazione timer:

Premere il pulsante TIMER, quindi regolare l'impostazione del timer agendo più volte oppure tenendo il pulsante o premuto per cancellare le impostazioni del timer di mezz'ora alla volta fino a 10 ore e di 1 ora alla volta fino a 24 ore. Il dispositorio di controllo effettura il conto alla rovescia del tempo ri-manente (8,7,5,7, ecc.) prima che l'apparecchio si avvii o si fermi. Per l'Avvio ritardato, la velocità della ventola e l'umidità mantenuta saranno le stesse dell'impostazione precedente. Al termine dell'impostazione TIMER, premendo il pulsante TIMER di nuovo in qual-siasi momento si arresterà il funzionamento del TIMER. La funzione di Avvio/Arresto ridardato funzionera fino all'avvio o arresto dell'apparecchio. Quindi, ripetere di nuovo i passaggi indicati in precedenza.

• Prima di inserire l'impostazione del TIMER, assicurarsi che la corrente sia alimentata all'apparecchio.

• Prima di insertire l'impostazione del TIMER, assicurarsi che premendo HUMIDITY o si imposti l'umidi-tà ambiente desiderata.

1. Per spegnere l'apparecchio, premere il pulsante ON/OFF

CODICI DI ERRORE

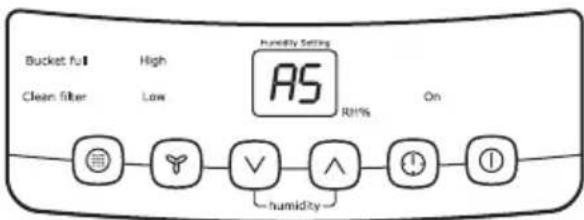

Se il display riporta "AS" o "ES", significata che un sensore si è guastato. Contattare il proprio Centro di Assistenza autorizzato.

ELIMINAZIONE DELL'ACQUARACCOLTA

1. Svuotamento del secchiello:

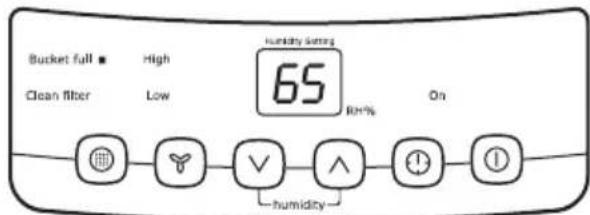

2. quando il secchiello è piano, l'apparecchio si spegne e la spia BUCKET FULL si illumina.

Non spostare l'apparecchio per evitare di rovesciare l'acqua sul pavimento.

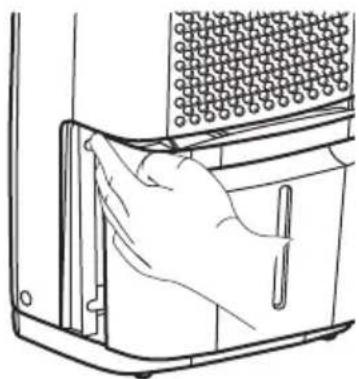

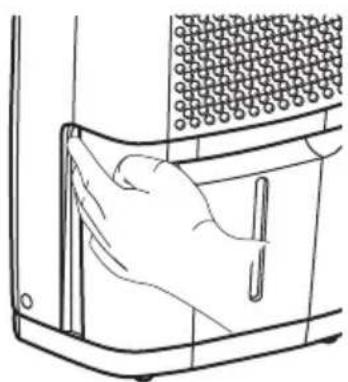

- Premere delicatamente i lati del sechciello per sganciarlo dall'apparecchio.

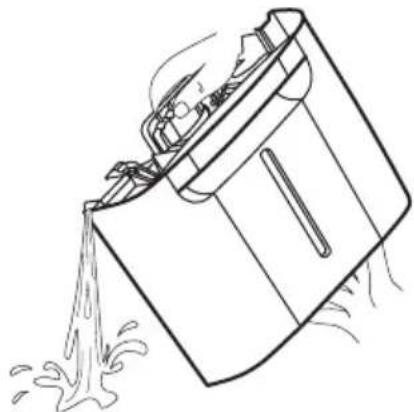

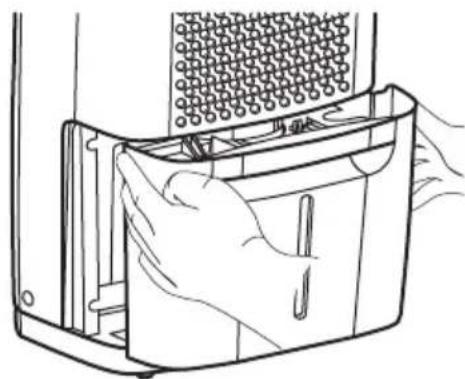

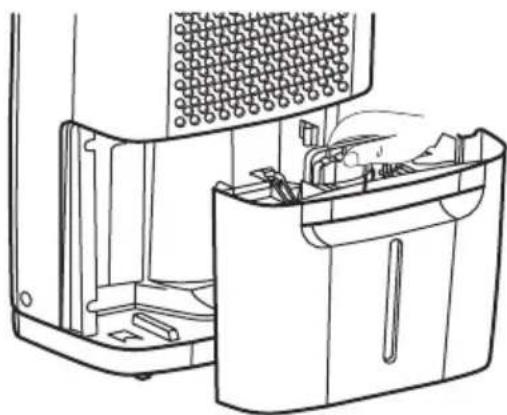

- Togliere il secchiello come illustrato nelle fotoin basso e svuotarlo.
Rimettere il secchiello vuoto dentro l'apparecchio e una volta posizionato correttamente, l'apparecchio si azionera di nuovo.
- Quando il secchiello è nella posizione corretta si sente uno scatto

! Avvertenza! Svuotare l'acqua accumulata nel secchiello. L'acqua non è potabile e non va bevuta.

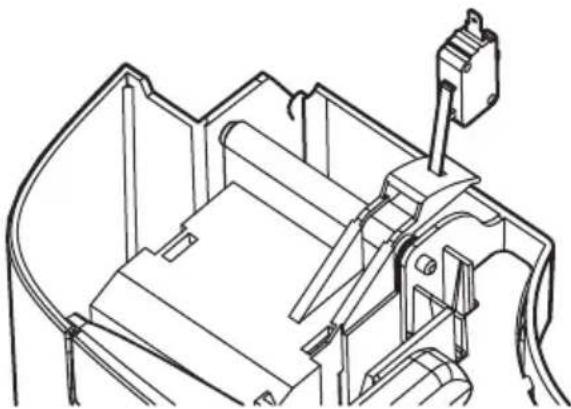

Se la spia BUCKET FULL non si spegne, accertarsi che il galleggiante sia inserito correttamente come indicato nelle schema.

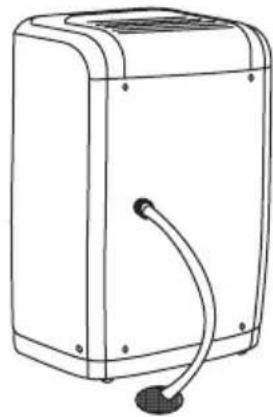

FUNZIONAMENTO DELLO SCARICO CONTINUO
Per garantire il funzionamento dello scarico continuo è necessario un tubo da giardino e uno scarico nelle vicinanze nel quale dirige- re l'acqua

fig. 1 fig. 2

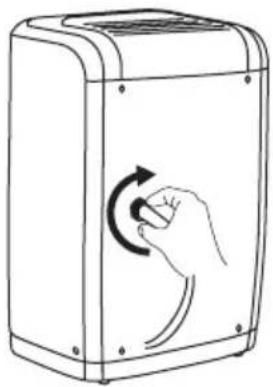

1. Svitare il tappo di scarico sul retro dell'apparecchiatura. (fig.1)

2. Inserire l'estremita filettata femmina del tubo nel connettore di scarico dell'apparecchiatura (fig. 2).

3. Avitare il tubo da giardino sulla porzione filettata del connettore. (fig.3)

4. Assicurarsi che tutti i collegamenti siano avvitati saldamente e che non ci siano perdite.

5. Indirizzare il tubo verso lo scarico, assicurandosi che non ci siano puniti schiacciati che bloccano il flusso dell'acqua.

6. Inserire l'estremita del tubo flessibile, nello scarico. (fig.4)

7. Impostare l'umidità e la velocità della ventola desiderate sull'apparecchiatura per attivare lo scarico continuo.

fig. 3 fig. 4

Importante

1. Controllare la tenuta tra il tubo flessibile e il connettore di scarico. In presenza di una piccola perdita sostuire la guarnizione del tubo e stringerlo di nuovo.

PULIZIA E CURA

1. Filtro

2. Togliere il filtro agli due settimane in condizioni di funzionamento normale.

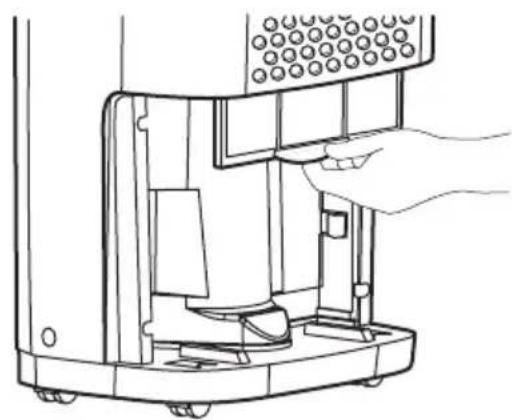

3. Per togliere il filtro, estrarre il sechciello e spingere il filtrro verso il basso.
4. Lavare il filtro con dell'acqua pulita e asciugare.

5. Reinstallare il filtro e montare di nuovi il secchiello.

6. Unità

7. Spolverare l'unità con un panno non unto o un panno umido.

8. Aspirare la griglia con l'accessorio a spazzola.

9. Secchiello dell'acqua

10. Pulire il secchiello con acqua calda e detergente.

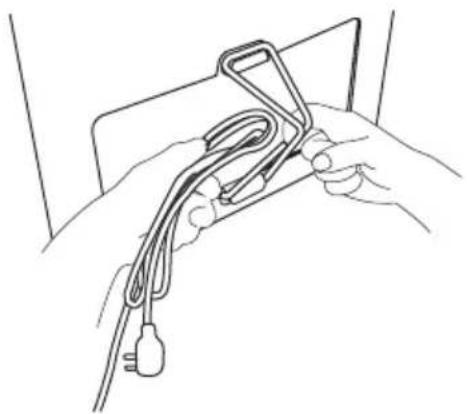

CONSERVAZIONE

Quando inutilizzato, staccare l'apparecchio alla corrente e utilizzato l'avolgicavo indicato per il proprio modello.

Deumidificatore da 15 o 25 litri:

1. Se non viene selezionata la modalità di scarico continuo, il tappo di scarico de- ve essere avvitato saldamente per evitare possibili perdite.

COSA FARE SE...

Prima di richiedere assistenza, vedere quello elenco. Potrà aiutare a risparmiare tempo e denaro. Questo elenco riporta le situa

zioni comuni che non risultano da una lavorazione inadequata o da materiali difettosi in quello apparecchio.

EVENTO SOLUZIONE

IL DEUMIDIFICATORE NON FUNZIONA La spina

on è ben inserita nella presa. Spingere a fondo la spina nella presa a muro.

É saltato un fusibile di casa oppure è scattato un erruttore. Sostituire il fusibile con un tipo a ricardato oppure resettare l'erruttore.

Non è stato raggiunto il livello di asciugatura selezionato. Il deumidificatore si spegne automaticamente una volta che la quantità di umidità selezionata viene eliminata dall'aria. Per eliminare ancora più umidità, selezionare CONTINUO con il pulsante o la manopola per l'umidità. Dop o I'avvio del deumidificatore, resettare il comando sull'impostazione desiderata.

Il secchiello non è installato correttamente. Vedi "Eliminazione dell'acqua raccolta".

L'acqua nel secchiello ha raggiunto il livello preimpostato. Il deumidificatore si spegne automaticamente. Svuotare il secchiello e rimetterlo al suoosto.

Il deumidificatore non è acceso. Accendere l'apparecchio.

La spia BUCKET FULLe accesa. Togliere il secchiello, svuotare I'acqua e reinstallarlo correttamente.

IL DEUMIDIFICATORE FUNZIONA TROPPO Le po

rte o le finestre vicino al deumidificatore sono aperte verso l'esterno. Chiudere tutte le fi-nestre o porte verso l'esterno.

L'area da deumidificare è troppo vasta. Verificare con il proprio rivenditore se la capacité è sufficiente.

	Il movimento dell'aria attavaso il deumidificatore è bloccato. La griglia potrebbe essere sporca. Utilizzare l'accosso a spazzola dell'aspirapolvere per pulire la griglia. Vedere il capitolo "Puli-zia e cura". Il deumidificatore va collocato in uno spazio che non limiti il flusso dell'aria nelle scam-biatore posteriore o fuori alla griglia frontale.
	Il deumidificatore è stato installato o riavviato di recente. Più alto è il livello di umidità nella stanza, più al lungo funzionera il deumidificatore.
	Il deumidificatore si trovato in modalità CONTINUO e rimane in questa modalità, utilizzato il pulsante o la manopola dell'umidità per impostare un li-vello RH% superiore.
IL DEUMIDIFICATORE STA FUNZIONANDO MA LA STANZA NON E' ABBASTANZA ASCIUTTA.	Il valore impostato nel termostato è troppo alto. Premere il pulsante HUMIDITY oppure ruotare la manopola su un valore inferiore oppure adottare la modalità CONTINUO per ottenerate la massima asciugatura.
	Il deumidificatore è stato installato o riavviato di recente. Più alto è il livello di umidità nellaStanza, più tempo ci vorrà per asciugare l'aria nellaStanza.
	Il deumidificatore non ha uno spazio sufficiente per funzionare. Il flusso dell'aria sulla griglia ante-riore è bloccato. Vedi "Scelta del luogo di instal-lazione".
	La temperature ambiente è troppo Bassa. L'ap-parecchio non funziona come desiderato se la temperatura ambiente è inferiore a 5° C (41° F). Vedi "Condizioni di funzionamento".
	Fare riferimento alle cause indicate in IL DEUMIDIFICATORE FUNZIONA TROPPO.
SULLO SCAMBIATORE SOPRA IL SECCHIEL-LO APPARE DEL GHIACCIO.	Il deumidificatore è stato accesso di recente. Questa condizione è normale ed è dovuta al re-frigerante che scorre nelle scambiatore. Il ghiac-cio generalmente scome par entro 60 minuti.
	La temperature ambiente è troppo Bassa. Tutti i modelli hanno un funzionamento soddisfacente quando le temperature sono maggiori di 5° C (41° F).
RUMORE DELLA VENTOLA. L'aria si muove attraverso il deumidificatore.Qesto rumore è normale.

CONSIDERAZIONI AMBIENTALI

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed

elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio di

questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negotio in cui è stato acquistato il prodotto.

Avverenza! QUESTO PRODOTTO

CONTIENE GAS REFRIGERANTE

ECOLOGICO R-134A CON O.D.P = 0 (POTENZIALE DI DANNO

ALL'OZONO). ALLA FINE DELLA SUA DURATA DI SERVIZIO, ESSO ANDRA CONSEGNATO PRESSO I CENTRI DI

RACCOLTA SPECIALIZZATI. PER INFORMAZIONI RIVOLGERSI AL PROPRIO SERVIZIO LOCALE DI SMALTIMENTO DEI RIFIUTI. Non liberare il gas R-134A nell'atmosfera: R-134A è un gas fluorurato ad effettoserra, contemplato dal Protocollo di Kyoto, con un potenziale di riscaldamento globale GWP pari a 1300.
