TE 800AVR - Perceuse HILTI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Perceuse à percussion HILTI TE 800AVR, puissance de 1 600 W, énergie de frappe de 8,3 J, vitesse à vide de 0-200 tr/min.
Utilisation	Idéale pour le perçage dans le béton, la maçonnerie et les matériaux durs, adaptée pour les travaux lourds et les chantiers professionnels.
Maintenance et réparation	Entretien régulier recommandé, nettoyage des filtres, vérification des câbles et des connexions, pièces de rechange disponibles via le service HILTI.
Sécurité	Équipée d'un système de protection contre les surcharges, poignée anti-vibration, lunettes de protection et protections auditives recommandées lors de l'utilisation.
Informations générales	Poids de 9,5 kg, dimensions compactes pour une maniabilité optimale, garantie de 2 ans, service après-vente HILTI disponible.

FOIRE AUX QUESTIONS - TE 800AVR HILTI

Comment puis-je remplacer l'embout de la perceuse HILTI TE 800AVR ?

Pour remplacer l'embout, dévissez l'embout actuel dans le sens inverse des aiguilles d'une montre. Insérez le nouvel embout et vissez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de démarrage est en position 'on'.

Comment nettoyer ma HILTI TE 800AVR après utilisation ?

Pour nettoyer la perceuse, débranchez-la et utilisez un chiffon sec pour essuyer la surface. Ne pas utiliser d'eau ou de nettoyants liquides. Assurez-vous également de retirer la poussière accumulée dans les orifices de ventilation.

Quelle est la profondeur maximale de perçage de la HILTI TE 800AVR ?

La profondeur maximale de perçage de la HILTI TE 800AVR dépend de l'embout utilisé, mais elle peut atteindre jusqu'à 100 mm pour des matériaux comme le béton.

La perceuse vibre-t-elle trop pendant l'utilisation ?

Si la perceuse vibre excessivement, vérifiez l'état de l'embout et assurez-vous qu'il est bien fixé. Une vibration excessive peut également indiquer un déséquilibre, un usure excessive ou un problème mécanique.

Puis-je utiliser la HILTI TE 800AVR pour percer des matériaux autres que le béton ?

Oui, la HILTI TE 800AVR peut également être utilisée pour percer des matériaux comme la brique et la pierre, mais il est recommandé d'utiliser les embouts appropriés pour chaque type de matériau.

Comment puis-je régler la puissance de la perceuse ?

La HILTI TE 800AVR est équipée d'un réglage de puissance qui peut être ajusté en tournant le sélecteur de vitesse situé sur le corps de l'outil. Choisissez la vitesse appropriée en fonction du matériau que vous percez.

Que faire si la perceuse surchauffe pendant l'utilisation ?

Si la perceuse surchauffe, arrêtez immédiatement l'utilisation et laissez-la refroidir. Vérifiez également que les orifices de ventilation ne sont pas obstrués et que l'outil n'est pas utilisé de manière excessive.

Comment puis-je contacter le service client HILTI ?

Vous pouvez contacter le service client HILTI via leur site web officiel, par téléphone ou en vous rendant dans l'un de leurs points de vente. Assurez-vous d'avoir votre numéro de série à portée de main.

MODE D'EMPLOI TE 800AVR HILTI

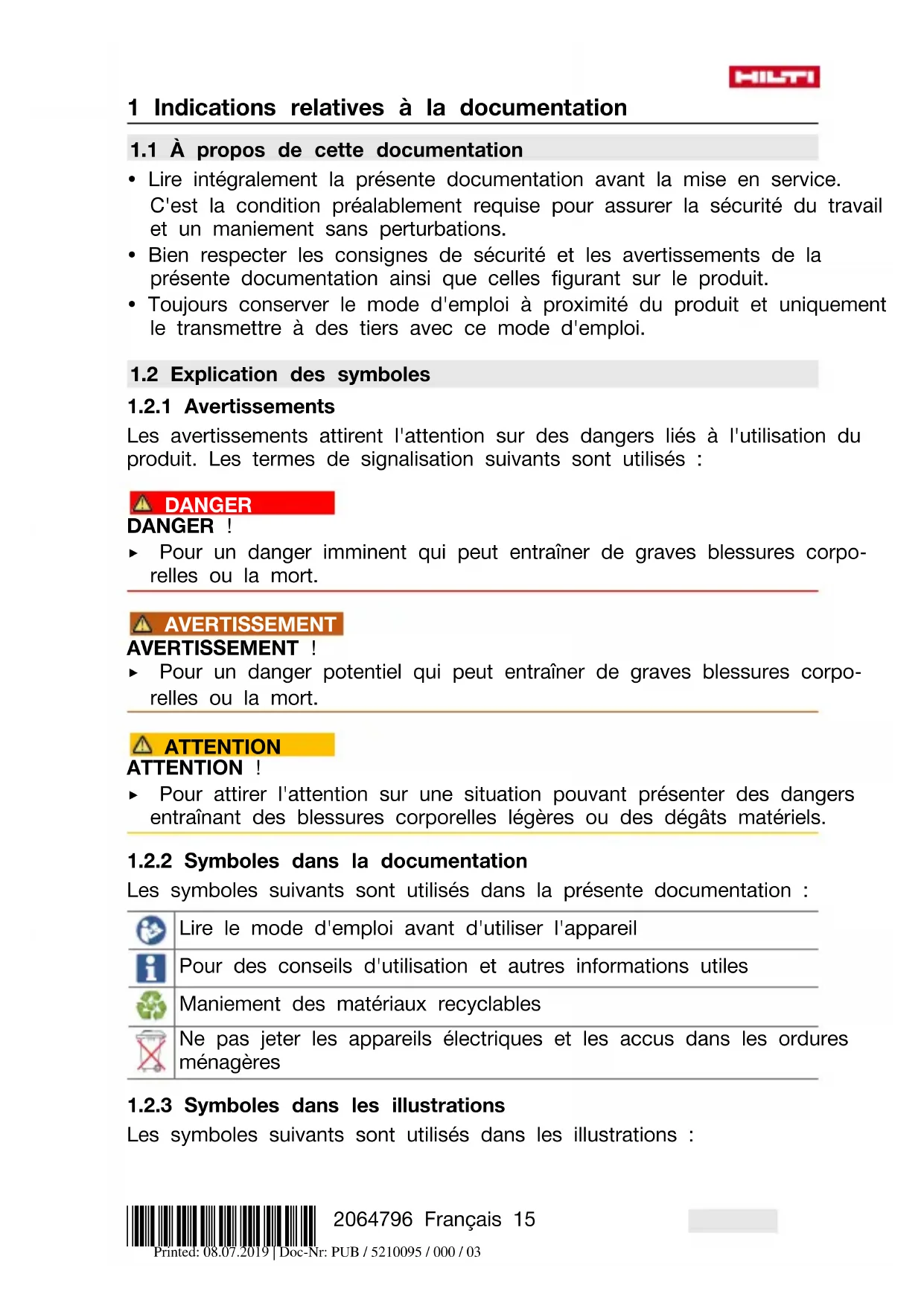

1.1 À propos de cette documentation

• Lire intégralement la présente documentation avant la mise en service. C'est la condition préalable requise pour assurer la sécurité du travail et un maniement sans perturbations.
• Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que ceux figurant sur le produit.
• Toujours conserver le mode d'emploi à proximité du produit et uniquement le transmettre à des tiers avec ce mode d'emploi.

1.2.1 Avertissements

Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés :

DANGER!

Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.

Avertissement !

Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.

Attention !

Pour attirer l'attention sur une situation pouvant entraîner des dangers entrainant des blessures corporelles légères ou des dégâts matériels.

1.2.2 Symboles dans la documentation

Les symboles suivants sont utilisés dans la présente documentation :

Lire le mode d'emploi avant d'utiliser l'appareil

Pour des conseils d'utilisation et autres informations utiles

Maniement des matériaux recyclables

Ne pas jeter les appareils électriques et les accus dans les ordures ménagères

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations :

2	Ces chiffres rengoient à l'illustration correspondante au début du liévenant mode d'emploi
3	La numérotation détermine la série des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte
11	Les numérodes de position sont utilisés dans l'illustration Vue d'ensemble et rengoient aux numérodes des légendes dans la section Vue d'ensemble du produit
®!	Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3.1 Symboles sur le produit

Les symboles suivants sont utilisés sur le produit :

Indicateur de maintenance

Sélection de puissance

1.4 Informations produit

Les produits Hilti sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être au courant des dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.

La désignation du modèle et le numéro de série figurent sur sa plaque signalétique.

• Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous sont demandées lorsque vous contactez nos revendeurs ou services après-vente.

Caractéristiques produit

Burineur TE 800-AVR
Génération 01
N° de série

1.5 Déclaration de conformité

Nous déclarons sous notre seule et unique responsabilité que le produit décrit ici est conforme aux directives et normes en vigueur. Une copie de l'attestation délivrée par l'organisme de certification se trouve en fin de la présente documentation.

Pour obtenir les documentation techniques, s'adresser à :

2.1 Indications générales de sécurité pour les outils ELECTRIQUES

AVERTISSEMENT Lire et comprendre toutes les consignes de sécurité et instructions. Tout manquement à l'observation des consignes de sécurité et instructions risque de provoquer une électrocution, un incendie et/ou de graves blessures.

Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures.

La notion d'« outil electropotatif » mentionné dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques sur accu (sans câble de raccordement).

Sécurité sur le lieu de travail

Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. - Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. - Maintenir les enfants et les personnes représentées à l'écart pendant l'utilisation de l'outil electroportatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil.

Sécurité relative au système électrique

La fiche de secteur de l'outil electroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils electriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique. - Eviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. - Ne pas exposer les outils electroportatifs à la pluie ou à l'humidité. La PENETRATION d'eau à l'intérieur d'un outil electroportatif augmentera le risque d'un choc électrique. - Ne jamais utiliser le cordon à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le cordon à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

• Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement une rallonge homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures diminue le risque d'un choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique.

Sécurité des personnes

Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil electroportatif. Ne pas utiliser l'outil electroportatif si vous êtes fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil electroportatif peut entraîner des blessures graves. Utiliser un équipement de sécurité et toujours porter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes. Éviter une mise en service par mégarde. S'assurer que l'outil electroportatif est arrêté avant de le brancher à la source de courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil electroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents. Retirer tout outil de réglage ou toute clé avant de mettre l'outil electroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. - Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet un meilleur contrôle de l'outil electroportatif dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement. - Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières.

Utilisation et maniement de l'outil electroportatif

• Ne pas forcer l'appareil. Utiliser l'outil electroportatif adapté au travail à effectuer. Un outil electroportatif approprié réalisera mieux le travail et de manière plus sure au régime pour lequel il a été concu.
• Ne pas utiliser d'outil electroportatif dont l'interrupteur est défec
• Débrancher la fiche de la prise de courant et/ou l'accu avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde de l'outil électroportatif.
• Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne pas permettre l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de personnes non initiées.
• Prévoir des outils électroportatifs. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. L'outil electroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser.

L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

Service

L'outil electroportatif doit uniquement être réparé par un personnel qualifié, utilisant exclusivement des pièces de rechange d'origine.

Ceci permet d'assurer la sécurité de l'outil electroportatif.

2.2 Indications générales de sécurité applicables aux burineurs

• Porter un casque antibruit. Le bruit peut entraîner des pertes auditives. Utiliser la poignée supplémentaire livrée avec l'appareil. La perte de contrôle peut entraîner des blessures.
• Tenir l'appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'accessoire risque de toucher des câbles électriques cachés ou son propre câble d'alimentation réseau. Le contact avec un câble sous tension risque de mettre les parties métalliques de l'appareil sous tension et de provoquer une décharge électrique.

Sécurité des personnes

Utiliser le produit uniquement s'il est en parfait état. - Ne jamais entreprendre de manipulation ou de modification sur l'appareil. Lors du burinage de plafonds, de murs et de planchers, veiller à conserver une position sûre et stable. Une percée soudaine peut déséquilibrer l'opérateur! Lors de travaux d'ajourage, protéger l'espace du côté opposé aux travaux. Des morceaux de matériaux risquent d'être éjectés et / ou de tomber, et de blesser d'autres personnes. Lors de l'utilisation de l'appareil, l'utilisateur et toute personne se trouvant à proximité doivent porter des lunettes de protection déquates, un casque de protection, un casque antibruit, des gants de protection et un masque respiratoire léger. - Porter aussi des gants de protection pour changer d'outil. Risque de blessures par coupure et de brûlures au contact avec l'outil amovible. - Porter des lunettes de protection. Les éclats de matière peuvent entraîner des blessures corporelles et aux yeux. - Avant le début du travail, prendre connaissance de la classe de risque de la poussière générée lors des travaux. Utiliser un aspirateur avec une classification de sécurité autorisée officiellement et conforme aux dispositions locales concernant les poussières. Les poussières de matériaux telles que des peintures contenant du plomb, certains types de bois, du béton / de la maçonnerie / des pierres naturelles qui contiennent du quartz ainsi que des minéraux et des métaux peuvent être nuisibles à la santé. Veiller à ce que le poste de travail soit bien ventilé et porter, le cas échéant un masque de protection respiratoire adapté au type de poussières. Le contact ou l'aspiration de poussière peut provoquer des réactions allergiques et/ou des maladies respiratoires de l'utilisateur ou de toute personne se trouvant à proximité. Certaines poussières, telles que des poussières de chêne ou de hêtre, sont réputées être cancérigènes, en particulier lorsqu'elles sont combinées à des additifs destinés au traitement du bois (chromate, produit de protection du bois). Les matériaux contenant de l'amiantes doivent seulement être manipulés par un personnel spécialisé. Faire régulièrement des pauses et des exercices pour favoriser l'irrigation sanguine dans les doigts. En cas de travaux prolongés, les vibrations peuvent perturber la circulation dans les vaisseaux sanguins ou le système nerveux dans les doigts, les mains ou le poignet.

Sécurité relative au système électrique

• Avant d'entamer le travail, vérifier qu'il n'y a pas de câbles ou gaines électriques, tuyaux de gaz ou d'eau cachés dans la zone d'intervention. Toutes pièces métalliques extérieures de l'appareil sont susceptibles de

provoquer une décharge électrique si un câble électrique est endommagé par inadvertance.

Utilisation et emploi soigneux de l'outil electroportatif

• Attendre jusqu'à ce que l'outil electroportatif soit arrêté avant de le déposer.

3.1 Vue d'ensemble du produit

① Porte-outil et positionnement du burin (2) Fentes de refroidissement ③ Collier de fixation (4) Ouïes d'aération ⑤ Poignée latérale ⑥ Interrupteur Marche / Arrêt ⑦ Poignée

Zone d'affichage 9 Indicateur de maintenance ⑩ Indicateur de la puissance choisie ⑪ Câble d'alimentation réseau 12 Plaque signalétique (13) Pommeau

3.2 Utilisation conforme à l'usage prévu

Le produit décrit est un burineur électrique équipé d'un mécanisme de frappe electropneumatique. Il est destiné aux travaux de burinage dans la maçonnerie et le béton.

L'appareil ne doit fonctionner qu'avec la tension réseau et la fréquence réseau indiquées sur la plaque signalétique.

Le burineur est équipé d'un système Active Vibration Reduction (AVR) qui réduit efficacement les vibrations.

3.4 Indicateur de maintenance

Le burineur est doté d'un indicateur de maintenance avec signal lumineux.

État Signification
L'indicateur de maintenance est allumé.	La durée de fonctionnement pour une maintenance est atteinte. Apporter le produit en temps youlu a S.A.V. Hilti. Il reste toujours pré à fonctionner.

3.5 Indicateur de la puissance choisie

Le burinér est doté d'un indicateur de la puissance choisie avec signal lumineux.

État Signification
L'indicateur de la puissance est allumé.	La puissance de burinage est réduite à 70%. Pour pouvoir à nouveau buriner à pleine puissance, appuyer sur le commutateur de sélection de puissance. Il est seulement possible de régler la puissance de burinage si l'appareil est branché à une alimentation élec-trique.

3.6 Éléments livrés

Burineur, poignée latérale, mode d'emploi.

D'autres produits système autorisés pour votre produit peuvent être obtenus auprès de Hilti Store ou sous : www.hilti.group | États-Unis : www.hilti.com

4.1 Burineur

Les données de tension nominale, courant nominal, fréquence et/ou consommation nominale figurent sur la plaque signalétique spécifique au pays.

En cas d'utilisation avec un groupe électrogène ou un transformateur, leur puissance d'alimentation doit être au moins égale au double de la puissance indiquée sur la plaque signalétique de l'appareil. La tension de service du groupe électrogène ou du transformateur doit être toujours comprise entre +5 % et -15 % par rapport à la tension nominale de l'appareil.

	TE 800	TE 800-AVR
Puisance absorbée de référence	1.850	W 1.850 W
Énergie libérée par coup	21 J
Poids	10,5 kg(23,1 lb)	10,6 kg(23,4 lb)

Attention

Risque de blessures ! Mise en marche inopinée du produit.

• Retirer la fiche de la prise avant d'effectuer des réglages sur l'ordinateur ou de changer les accessoires.

Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que ceux figurant sur le produit.

Attention

Risque de blessures. Perte de contrôle du burineur. S'assurer que la poignée latérale est bien montée et correctement serrée. Monter la poignée latérale.

Avertissement

Risque de blessures. Après utilisation, l'outil peut être très chaud.

• Porter des gants de protection pour changer d'outil.
• Graisser légèrement l'emmanchement de l'outil amovible.
• Emmancher l'outil amovible à fond dans le porte-outil jusqu'à ce qu'il s'encliquette.

Le produit est prêt à fonctionner.

1. Retirer le dispositif de verrouillage de l'outil jusqu'à la butée et sortir l'outil amovible.

Utiliser exclusivement de la graisse d'origine Hilti. L'utilisation d'une graisse non appropriée peut engendrer des dommages sur le produit.

DANGER

Risque d'incendie. DANGER en cas de contact entre l'appareil chaud et des matériaux facilement inflammables.

• Ne pas poser l'appareil chaud sur des matériaux facilement inflammables.

Avertissement

Risque de blessures. Après utilisation, l'outil peut être très chaud.

• Porter des gants de protection pour changer d'outil. Retirer l'outil.

Attention

Risque de blessures. Perte de contrôle du sens de burinage.

• Ne pas travailler avec le sélecteur sur la position "Positionnement du burin". Tourner le sélecteur de fonction sur la position "Burinage", jusqu'à ce qu'il s'encliquette.

Le burin peut être bloqué dans 6 positions différentes (tous les). Ainsi, que ce soit pour le burinage plat ou profilé, il est always possible de travailler dans la position optimale.

• Mettre l'outil amovible en place. → Page 23

5.1.5 Réglage de la puissance de burinage

1. Appuyer sur le commutateur de sélection de puissance.

L'indicateur de la puissance est allumé en jaune. La puissance est réduite à 70 %.

Pour réaliser un burinage précis, réduire la puissance à 70 %.

Il est seulement possible de régler la puissance de burinage si l'appareil est branché à une alimentation électrique.

1. Pour pouvoir à nouveau buriner à pleine puissance, appuyer sur le commutateur de sélection de puissance.

Avertissement

Risque d'électrocution ! L'absence de fil de terre et de disjoncteur différentiel peut entraîner de graves blessures ou brûlures.

Toujours vérifier sur le chantier que le câble d'alimentation électrique, provenant du secteur ou d'un générateur, est bien muni d'un fil de terre et d'un disjoncteur différentiel, et qu'il est effectivement bien raccordé. - Ne pas utiliser ce produit si ces mesures de sécurité n’ont pas été prises.

Avertissement

Danger engendré par un câble endommagé ! Si le câble d'alimentation réseau ou de rallonge est endommagé pendant le travail, ne pas le toucher. Débrancher la prise.

• Contrôler régulièrement les câbles de raccordement de l'appareil et les faire remplacer par un spécialiste s'ils sont endommagés.

Faire confirmer l'ensemble des travaux par le maître d'œuvre !

5.2.1 Burinage

1. Brancher la fiche dans la prise.

Travaux à basses températures : L'appareil nécessite une température de service minimale pour que le mécanisme de frappe fonctionne. Pour l'atteindre, poser un instant l'appareil sur le matériel support et le laisser tourner à vide. Répéter cette étape, si nécessaire, jusqu'à ce que le mécanisme de frappe fonctionne.

1. Poser le burin à environ 80 à 100 mm (3½" - 4") du bord.

24 François 2064796

1. Pour mettre l'appareil en marche, pousser l'interrupteur Marche / Arrêt vers la droite.

L'interrupteur Marche / Arrêt se bloque dans la position droite. Pour arrêter l'appareil, pousser l'interrupteur Marche / Arrêt vers la gauche. L'interrupteur Marche / Arrêt se bloque dans la position gauche.

Si la pression d'appui est insuffisante, le burin risque de sortir de sa position. Si la pression d'appui est trop élevée, il y a diminution de la puissance de burinage.

En cas d'armatures métalliques, toujours guider le burin vers le bord du matériel, jamais contre les armatures métalliques.

Avertissement

Danger d'électrocution! Les travaux de nettoyage et d'entretien effectués avec fiche branchée à la prise peuvent entraîner de graves blessures ou brûlures.

• Toujours retirer la fiche de la prise avant tous travaux de nettoyage et d'entretien !

Nettoyage

• Éliminer prudemment les saletés récalcitrantes.
• Nettoyer les ouïes d'aération avec précaution au moyen d'une brosse sèche.
• Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pièces en plastique.

Avertissement

Risque d'électrocution ! Des réparations inappropriées sur des composants électriques peuvent entraîner de graves blessures corporelles et brûlures.

• Toute réparation des pièces électriques ne doit être effectuée que par un électricien qualifié.
• Vérifier régulièrement qu'aucune piece visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.
• En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser le produit. Le faire immédiatement réparer par le S. A. V. Hilti.
• Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.

Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouvez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group.

Transport

Ne jamais transporter ce produit avec outil monté. Veiller à le tenir fermement pendant le transport. - Vérifier après chaque transport qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

Stockage

Toujours stocker l'appareil avec la fiche secteur débranchée. - Stocker cet appareil à l'état sec hors de portée des enfants et des personnes non autorisées. Vérifier après un stockage prolongé qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

8 Aide au dépannage

En cas de défaillances non enumerées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S. A. V. Hilti.

8.1 Guide de dépannage

Défaillance Causes	possibles Solution
L'appareil ne se met pas en marche.	Initialisation de l'électronique en cours (jusqu'à 1 seconde env. après le branchement du connecteur) ou dis-positif de verrouillage anti-demarrage électro-nique après une cou-pure d'alimentation élec-trique activé.	➢Ensuite, arrêté puis remettre en marche l'appareil.
	L'alimentation réseau est coupée.	➢Brancher un autre apparéil électrique et vérifier s'il fonctionne.
	Le cable d'alimentation réseau ou le connecteur est défectueux.	➢Faire vérifier par un électricien et, si nécessaire, replacer.
L'appareil ne se met pas en marche.	Le variateur électronique de vitesse est défec-tueux.	Faire contrôle l'appa-reil par un électricien et, si nécessaire, rem-placer les balais de charbon.
	Générateur en mode Veille	Charger le générateur avec un second consommateur (p. ex. lampe de chantier).
L'appareil ne se met pas en marche et l'indicateur de main-tenance est allumé d'une lumière rouge.	Balais usés. Faire vérifier et, si nécessaire, replacer par un électricien.
	Dommages sur l'appa-reil.	Faire réparer l'appareil par le S.A.V. Hilti .
Absence de percussion.	L'appareil est trop froid.	Pour amener l'appare à la température de service, le poser un instant sur le matériel support et le laisser tourner à vide.
	Dommages sur l'appa-reil.	Faire réparer l'appare par le S.A.V. Hilti .
L'appareil ne se met pas en marche.	Initialisation de l'élec-tronique en cours (jusqu'à 1 seconde env. après le branchement du connecteur) ou dis-positif de verrouillage anti-demarrage électro-nique après une cou-pure d'alimentation élec-trique activé.	Ensuite, arrêté puis remettre en marche l'appareil.
	L'alimentation réseau est coupée.	Brancher un autre appareil électrique et vérifier s'il fonctionne.
	Le cable d'alimentation réseau ou le connecteur est défectueux.	Faire vérifier par un électricien et, si né-cessaire, replacer.
L'appareil est en marche et l'indica-teur de maintenance est allumé en rouge.	L'indicateur de mainte-nance est allumé.	Confier les travaux d'entretien ou de réparation au S.A.V. Hilti.
L'appareil n'atteint pas la pleine puis-sance.	Réduction de puissance activée.	Actionner le commu-tateur de scélection de puissance (sur-veiller l'indicateur de puissance可以选择). Ensuite, arrêter puis remettre en marche l'appareil.
	Câble de rallonge trop long et / ou de section insuffisante.	Utiliser le cable de rallonge de section suffisante. (de 1,5 mm2 à 40 m; de 2,5 mm2 jusqu'à 65 m).
	L'alimentation électrique a une tension trop faible.	Raccorder l'appareil à une autre alimentation électrique.
Le burin ne sort pas du dispositif de ver-rouillage.	Le mandrin n'est pas complètement ouvert.	Retirer le dispositif de verrouillage de l'outil jusqu'à la butée et sorting l'outil.

9 Recyclage

Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage suppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial.

• Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères!

10 Garantie constructeur

• En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local.

Nos produits sont utilisés les suivants symboles:

1. Ligue la fiche de réseau à la prise.
