RAA 501 H - Station Météo OREGON SCIENTIFIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Oregon Scientific
Modèle	RAA 501 H
Type de produit	Station météo sans fil multizone
Dimensions (unité principale)	134 x 27 x 134 mm (5,3 x 1,1 x 5,3 pouces)
Poids (unité principale)	240 g (8,46 onces) sans piles
Alimentation (unité principale)	4 piles UM-4 (AAA) 1,5 V
Dimensions (sonde THGR122N)	92 x 60 x 20 mm (3,6 x 2,4 x 0,79 pouces)
Poids (sonde THGR122N)	60 g (2,11 onces) sans piles
Alimentation (sonde THGR122N)	2 piles UM-4 (AAA) 1,5 V
Dimensions (sonde THGN132N)	96 x 50 x 22 mm (3,8 x 1,9 x 0,9 pouces)
Poids (sonde THGN132N)	50 g (1,76 onces) sans piles
Alimentation (sonde THGN132N)	1 pile UM-3 (AA) 1,5 V
Fréquence du signal	433 MHz
Plage de température (unité principale)	-5 °C à 50 °C (23 °F à 122 °F)
Plage d'humidité (unité principale)	25 % à 95 %
Plage de température (sonde)	-20 °C à 60 °C (-4 °F à 140 °F)
Portée de transmission	30 m (100 pieds) sans obstruction
Fonctions principales	Prévisions météo (12 à 24 h, 30-50 km), température et humidité intérieure/extérieure, alerte moisissure, jusqu'à 3 sondes
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits corrosifs ni immerger dans l'eau.
Sécurité	Utiliser des piles neuves, ne pas mélanger piles neuves et usagées, ne pas exposer à une chaleur excessive.
Pièces détachées et réparabilité	Sondes supplémentaires vendues séparément (THGR122N, THGN132N). Pas de pièces détachées internes.
Informations générales	Notice disponible en français. Piles non incluses. Support mural possible.

FOIRE AUX QUESTIONS - RAA 501 H OREGON SCIENTIFIC

Comment installer la station météo pour la première fois ?

Insérez les piles dans l'unité principale et les sondes (respectez les polarités). Appuyez sur RESET après chaque changement de pile. Les sondes doivent être installées à l'abri du soleil et de l'eau, à moins de 30 m de l'unité principale.

Que faire si l'unité principale n'affiche pas les données des sondes ?

Vérifiez que les sondes sont allumées et que le canal est correct. Réinitialisez la sonde et l'unité principale avec RESET. Éloignez les obstacles métalliques ou électroniques entre les appareils.

Comment changer l'unité de température (°C / °F) ?

Utilisez un objet pointu pour appuyer sur le bouton °C / °F situé à l'arrière de l'unité principale.

Que signifie l'icône d'alerte moisissure ?

L'icône clignote lorsque l'humidité atteint ou dépasse 60 %. Cela indique un risque de formation de moisissure. Aérez la pièce ou utilisez un déshumidificateur.

Combien de sondes sans fil puis-je connecter ?

Vous pouvez connecter jusqu'à 3 sondes (canaux 1, 2, 3). Des sondes supplémentaires sont vendues séparément.

Comment interpréter les prévisions météo affichées ?

Les icônes (ensoleillé, partiellement nuageux, nuageux, pluvieux, neigeux) indiquent le temps prévu dans les 12 à 24 heures dans un rayon de 30 à 50 km.

Que faire si l'affichage montre 'LL.L' ou 'HH.H' ?

LL.L signifie température inférieure à la plage de mesure, HH.H supérieure. Vérifiez que la sonde est dans une plage de température adaptée (-20 °C à 60 °C).

Comment réinitialiser la station météo ?

Utilisez un objet pointu pour appuyer sur le bouton RESET à l'arrière de l'unité principale ou sur les sondes. Cela rétablit les réglages par défaut.

Quel type de piles utiliser et comment les remplacer ?

Utilisez des piles alcalines pour un usage prolongé, ou lithium pour le froid. L'unité principale utilise 4 piles AAA, les sondes THGR122N 2 piles AAA, les THGN132N 1 pile AA. Remplacez les piles faibles dès que l'icône apparaît.

Comment nettoyer la station météo ?

Essuyez l'appareil avec un chiffon doux et sec. Ne pas utiliser de produits corrosifs ou abrasifs, et ne pas immerger dans l'eau.

MODE D'EMPLOI RAA 501 H OREGON SCIENTIFIC

Modèle : RAR501 / RAA501H

MANUEL DE L'UTILISATEUR

TABLE DES MATIERES

Vue d'ensemble 2

Face avant 2

Vue arrriere 3

Sonde sans fil 3

Accessoires (vendus séparément) 4

Au commencement 4

Installation de la sonde sans fil 4

Installation de l'appareil principal 5

Synchronisation et placement des sondes sans fils ... 5

Étiquettes d'emplacement 6

Prévisions météorologiques 6

Température et humidité 6

Alerte moisissure 6

Dépannage 7

Réinitialisation 7

Charactéristiques 7

Precautions 8

A propos d'Oregon Scientific 9

Europe - Déclaration de conformité 9

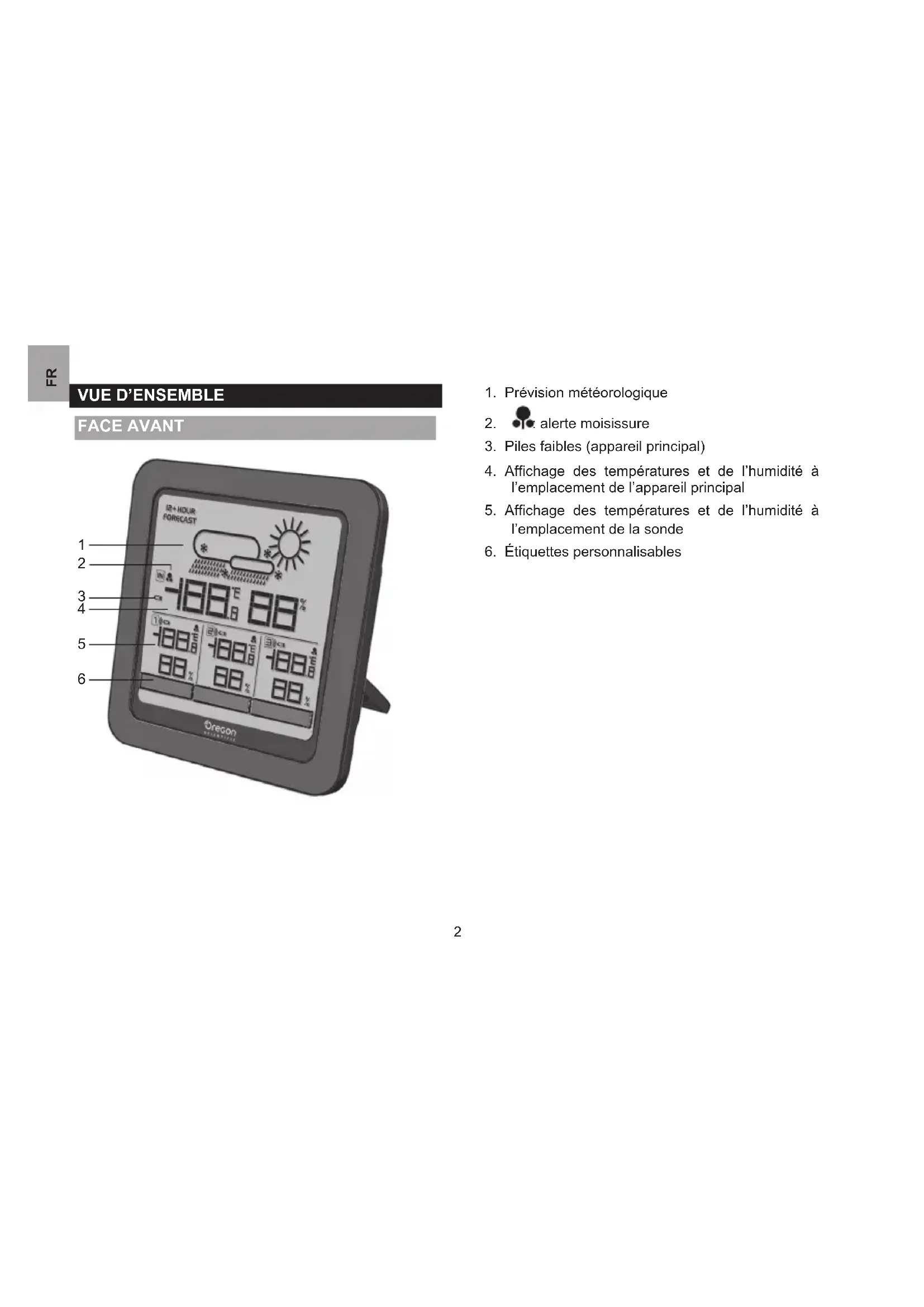

VUE D'ENSEMBLE

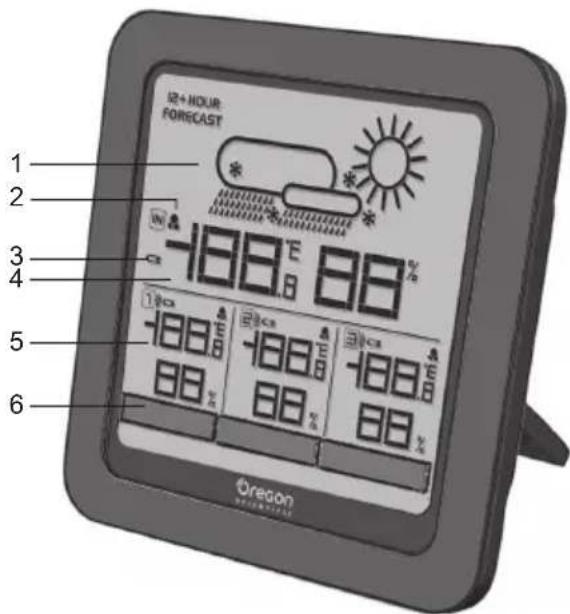

FACE AVANT

1. Prévision météorologique
2. alerte moisissure
3. Piles faibles (appareil principal)
4. Affichage des températures et de l'humidité à l'emplacement de l'appareil principal
5. Affichage des températures et de l'humidité à l'emplacement de la sonde
6. Étiquettes personalisables

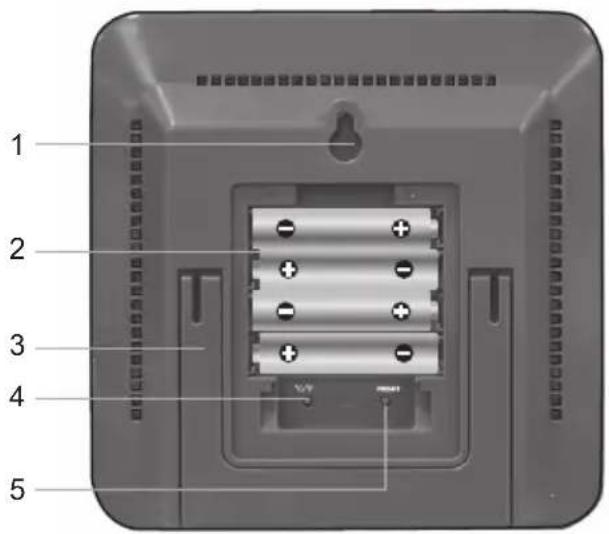

VUE ARRIÈRE

1. Trous de fixation murale
2. Compartiment des piles
3. Support pliable
4. ^ C / ^ F : selection de I'unite de temperture
5. RESET (REINITIALISER) : remet l'appareil aux réglages par défaut

SONDE SANS FIL

Ce produit peut s'accompagner à tout moment de 3 sondes maximum relevant en divers endroits de votre domicile la température et l'humidité relative.

Vous trouvez dans ce paquet 3 sondes, les sondes sans fil de remplacement sont vendues séparément.

THGR122N

Ce détector est pratique en raison de son affichage de température / humidité, ce qui le rend particulièrement approprié pour les emplacements où vous voudriez voir ces données d'un coup d'eel sans avoir à vous référer à chaque fois à l'unité principale placée par exemple dans la chambre des enfants.

ER

1. Affichage LCD
2. Indicateur LED
3. Trou de fixation murale
4. RESET (Réinitialiser)
5. Bouton CHANNEL (CANAL)
6. Compartment des piles

THGN132N

1. Indicateur LED
2. Trou de fixation murale
3. Compartiment des piles
4. RESET (Réinitialiser)
5. Bouton CHANNEL (CANAL)

ACCESSOIRES (VENDUS SÉPARÉMENT)

Des capteurs à distance sans fil comme ceux-cidessous peuvent être achetés séparément. Pour plus d'information, contacter le détaillant le plus proche.*

-THGR122N / THGN122N

-THGN132N

• Caracteristiques et accessoires ne seront pas valables pour tous les pays.

AU COMMENCEMENT

INSTALLATION DE LA SONDE SANS FIL

1. Étape applicable seulement à THGR122N:

Utilisez un tournevis Philips pour ouvrir le couvercle du compartment des piles.

1. Faire coulisser le selectiveur de canaux pourCHOISIR le canal 1. S'assurer d'utiliser un canal different pour les autres détecteurs (2,3).
2. Insérez les piles, en respectant les polarités.
3. Appuyez sur RESET (REINITIALISER) après chaque changement de pile.
4. Replacez le couvercle du compartment des piles.

INSTALLATION DE L'APPAREIL PRINCIPAL

1. Retirez le couvercle du compartment des piles.
2. Insérez les piles, en respectant les polarités.
3. Appuyez sur RESET (REINITIALISER) après chaque changement de pile.

L'icone des piles apparaître dans les zones suivantes:

ZONE SIGNIFICATION
Zone de l'appareil principal	Piles faibles (appareil principal)
Zone de la sonde sans fil	Piles faibles de la sonde sans fil

REMARQUE

• Nous vous recommendons d'utiliser des piles alcalines pour un usage prolongé et des piles au lithium lors de températures inférieures au gel.
• Les piles ne doivent pas etre exposées à une chaleur excessive provoquée par le soleil ou le feu.

SYNCHRONISATION ET PLACEMENT DES SONDES SANS FILS

L'appareil principal recherche automatique la nouvelle sonde réinitialisée dans les 30 dernières

minutes. Si l'appareil ne parvient pas à se synchroniser avec la sonde sans fil, réinitialisez la sonde et l'appareil principal ou tentez de selectionner un canal différent (et appuyez sur RESET).

Les icônes de réception de la sonde sans fil indiqueront le statut suivant :

ICONES SIGNIFICIATION
E→E	L'appareil principal est à la recherche de la/des开发建设(s)
E→E→E→E→E	Une开发建设 a été trouvée et est enregistrée
Eet“--.”	Aucune开发建设 n'est trouvée

Positionnez la sonde à 30 m maximum (98 pieds) de l'appareil principal.

ASTUCE

• En positionnant les sondes, rappelez-vous l'endetroit youlu de chaque sonde. Reportez-vous à l'encoche du canal de réception (1, 2, 3) et Sélectionnez l'icone du canal affichée directement sous du lieu en question.
• La portée de transmission peut varier en fonction de nombreux facteurs. Vous pouvez avoir à essayer des emplacements divers pour obtenir lesassageurs résultats.

ER

Pour les résultats optimuts:

• Placer la sonde à l'abri de l'exposition directe au soleil et à l'eau.
• Positionner la sonde de façon à ce qu'il fasse face à l'unité principale, en minimisant les obstacles tels que les portes, les murs et les meubles.
• Placer la sonde dans un lieu avec une vue du ciel claire, loin des objets metalliques / électroniques.

ÉTIQUETTES D'EMPLACEMENT

Les étiquettes peuvent être insérées dans l'unité principale (voir le diagramme de vue avant).

Il y a 3 étiquettes vierges fournies dans cet emballage.
Vous peuvent écrire sur les étiquettes vierges les emplacements où les détecteurs sont installés.

PREVISIONS METEOROLOGIQUES

Ce produit vous permet de connaître les prévisions météorologique pour les 12 à 24 heures dans un rayon de 30 à 50 Km (19 -31 miles).

Zone de Prévisions Météorologiques

ICONE DESCRIPTION
	Ensemblele

	Partiellement nuageux
	Nuageux
	Pluvieux
	Neigeux

TEMPÉRATURE ET HUMIDITÉ

Pour selectionner l'unité de température :

• Avec un crayon à papier ou autre objet taille, appuyez sur °C / °F pour altermer entre les degrés °C / °F.

ALERTE MOISISSURE

Le produit est équipé d'une fonction d'alerte moisissure pour informer les utilisateurs en cas de risque élevé de formation de moisissure et les inviter à prendre les mesures préventives qui s'imposent.

L'icone d'alerte moisissure clignotera si l'humidité est supérieure ou égale à 60% et s'arrête de clignoter une fois l'humidité inférieure à 60% .

DéPANNAGE

AFFICHAGE ZONE PROBLEME
LL.L Température	Les relevés sont inférieurs à la gamme de mesure.
LL Humidité
HH.H Température	Les relevés sont supérieurs à la gamme de mesure.
HH Humidité
-- ou --%	Température et humidité	Lands n'est pas synchronisée ou n'est pas équipée de la fonction humidité

RÉINITIALISATION

Avec un crayon à papier ou autre outil taille, appuyez sur RESET pour revenir aux réglages par défaut.

CHARACTERISTIQUES
UNITE PRINCIPALE

TYPE DESCRIPTION
L x l x H	134 x 27 x 134 mm (5,3 x 1,1 x 5,3 pouces)
Poids	240 g (8,46 onces) sans les piles
Fréquence du signal	433 MHz
Plage de température	-5°C à 50°C (23°F à 122°F)
Plage d'humidité 25%	-95%
Alimentation 4 piles UM-4 (AAA) 1,5V

SONDE SANS FIL (THGR122N)

TYPE DESCRIPTION
L x l x H	92 x 60 x 20 mm (3,6 x 2,4 x 0,79 pouces)
Poids	60 g (2,11 onces) sans les piles
Fréquence du signal	433 MHz
Nombre de canaux 3
Plage de transmission	30 m (100 pieds) sans obstruction
Plage de température	-20°C à 60°C (-40°F à 140°F)
Plage d'humidité 25%	-95%
Alimentation 2 piles UM-4 (AAA) 1,5V

SONDE SANS FIL (THGN132N)

TYPE DESCRIPTION
L x l x H	96 x 50 x 22 mm (3,8 x 1,9 x 0,9 pouces)
Poids	50 g (1,76 onces) sans les piles
Fréquence du signal	433 MHz
Nombre de canaux 3
Plage de transmission	30 m (100 pieds) sans obstruction
Plage de température	-20°C à 60°C (-4°F à 140°F)
Plage d'humidité 25%	-95%
Alimentation 1 pile UM-3 (AA) 1,5 V

PRECAUTIONS

• Ne pas soumettre le produit à une force excessive, au chocol, à la poussière, aux changements de température ou à l'humidité.
• Ne pas couvrir les trous de ventilation avec des journaux, ridesaux etc.
• Ne pas immerger le produit dans l'eau. Si vous renversez du liquide sur l'appareil, sechez-le immédiatement avec un tissu doux.
• Ne pas nettoyer l'appareil avec des matériaux corrosifs ou abrasifs.
• Ne pastrafiquerles composants internes.Cela invalidera notre garantie.
• N'utilisez que des piles neuves. Ne pas mélanger des piles neuves et usagées.
• Les images de ce manuel peuvent différer de l'aspect réel du produit.
• Lorsque vous désirez vous débarrasser de ce produit, assurez-vous qu'il soit collecté séparément pour un traitement adapté.
  Le poser sur certaines surfaces en bois peut endommager la finition du meuble, et Oregon Scientific ne peut en etre tenu responsable. Consultez les mises en garde du fabricant du meuble pour de plus amples informations.

• Le contenu duprésent manuel ne peut être produit sans la permission du fabriquant.

• Ne pas jeter les piles usagées dans les containers municipaux non adaptés. Veuillez effectuer le tri de ces ordures pour un traitement adaptable si nécessaire.

• Veuillez remarquer que certains appareils sont équipés d'une bande de sécurité. Retirez la bande du département des piles avant la première Utilization.
• En cas de différences entre la version en langueue anglaise et les versions en langue étrangère, la version en langueue anglaise prévaudra et s'appliquera.

REMARQUE Les caractéristiques techniques de ce produit et le contenu de ce manuel peuvent être soumis à modifications sans préavis.

REMARQUE Caracteristiques et accessoires ne seront pas valables pour tous les pays. Pour plus d'information, contacter le détaillant le plus proche.

A PROPOS D'OREGON SCIENTIFIC

Pour plus d'informations sur les produits Oregon Scientific France, rendez-vous sur notre site www. oregonscientific.fr

Si vous étés aux Etats-Unis, vous pouvez contacter notre support consommateur directement : sur le site https://us.oregon scientific.com/service/support.asp

Pour des renseignements internationaux, rendez
vous sur le site: https://us.oregon scientific.com/about/
international.asp

EUROPE - DÉCLARATION DE CONFORMITE

Par la presente Oregon Scientific déclare que l'appareil Station Météo Multizone (modèle: RAR501 / RAA501H) est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une copie signée et datee de la déclaration de conformité est disponible sur demande auprès de notre Service Client.

PAYSCONCERNES RTT&E

Tous les pays Européens, la Suisse CH

et la Norvège
