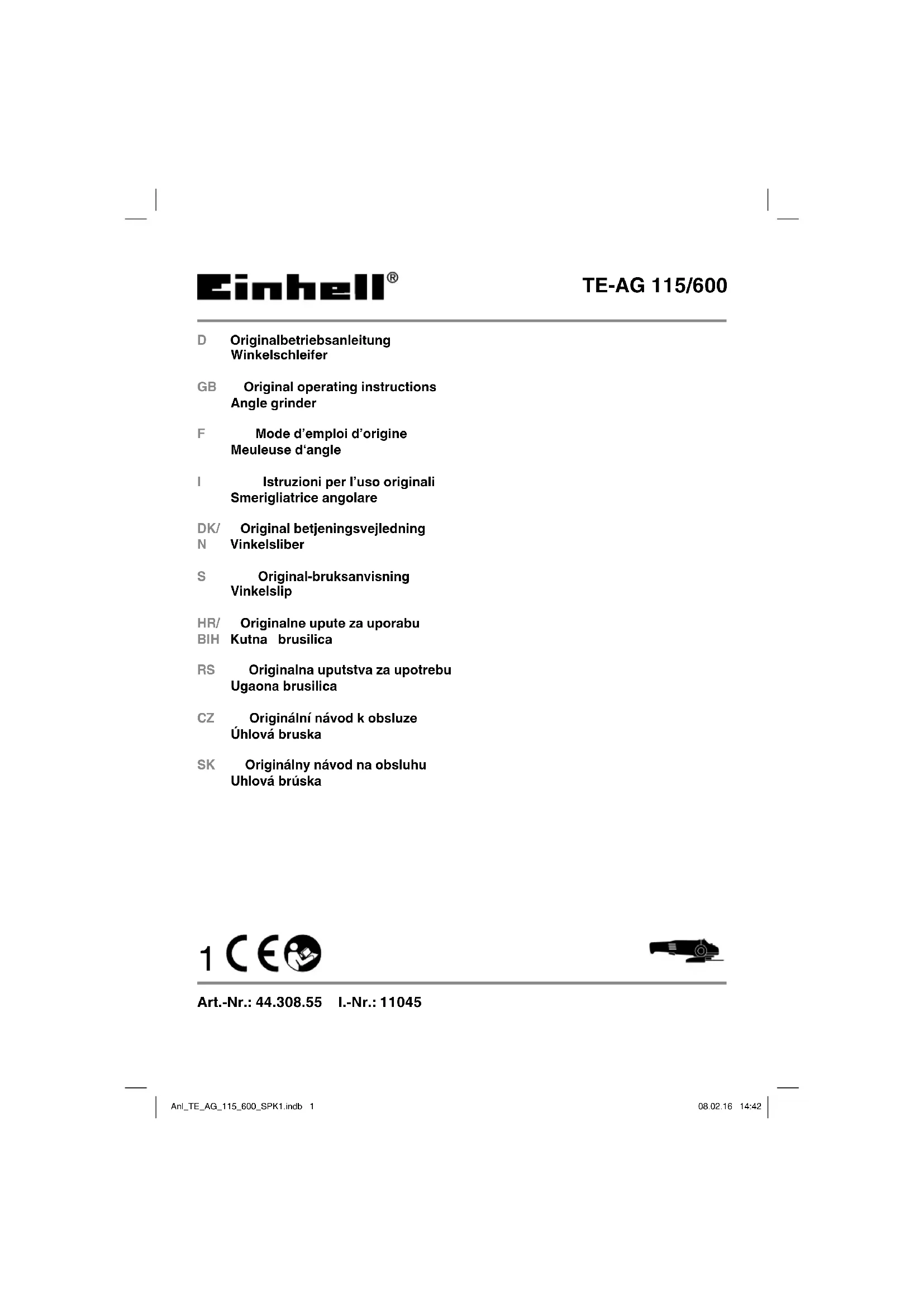

MODE D'EMPLOI TEAG 115600 EINHELL

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison (fi g. 1)

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

7. Remplacement de la ligne de raccordement réseau

8. Nettoyage, maintenance et commande de pièces de rechange

9. Mise au rebut et recyclage

« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures » Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peu- vent entraîner une perte de la vue. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Ce recouvrement de protection convient aux travaux de tronçonnage et de meulage. (non com- pris dans la livraison) Ce recouvrement de protection convient à l’aff ûtage. Anl_TE_AG_115_600_SPK1.indb 27Anl_TE_AG_115_600_SPK1.indb 27 08.02.16 14:4208.02.16 14:42F

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l’appareil doit être remis à d’autres personnes, remettez-leur aussi ce mode d’emploi. Nous déclinons toute responsabilité pour les ac- cidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le petit manuel ci-joint. AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge élec- trique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

volume de livraison (fi g. 1)

2.1 Description de l’apparei

1. Blocage de broche

2. Interrupteurs marche/arrêt

3. Poignée supplémentaire

4. Dispositif de protection

5. Clé pour écrou de bride

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La meuleuse d’angle sert à meuler le métal et la pierre en utilisant la meule correspondante et le dispositif de protection correspondant. Attention! Pour séparer le métal et la pierre, la meuleuse d’angle doit uniquement être employée lorsque le dispositif de protection (disponible avec les accessoires) est monté. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. équivalente. Anl_TE_AG_115_600_SPK1.indb 28Anl_TE_AG_115_600_SPK1.indb 28 08.02.16 14:4208.02.16 14:42F

4. Données techniques

Tension réseau : ............................ 230 V ~ 50 Hz Puissance absorbée : ............................... 600 W Vitesse de rotation de marche à vide : ......................................................... 12 000 tr/mn ø de meule maxi. : .................................. 115 mm Meule : ...................................... 115 x 22 x 6 mm Meule tronçonneuse : ................ 115 x 22 x 3 mm Filetage de la broche de réception : ............. M14 Catégorie de protection : .............................II /

Poids : .......................................................2,2 kg Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

100,1 dB(A) Imprécision K

Poignée supplémentaire: Valeur d‘émission de vibration ah = 8,375 m/s

Informations supplémentaires sur les outils électriques Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil.

5.1 Montage de la poignée supplémentaire

La meuleuse d’angle ne doit pas être utilisée sans poignée supplémentaire (3).

La poignée supplémentaire peut être vissée au niveau des trois positions (A, B, C). Côté de l’appareil Convient à Gauche (rep. A / com- me représenté) Droitier Droite (rep. B) Gaucher En haut (rep. C) Utilisation de disque de meuleuse Anl_TE_AG_115_600_SPK1.indb 29Anl_TE_AG_115_600_SPK1.indb 29 08.02.16 14:4208.02.16 14:42F

5.2 Réglage du dispositif de protection (fi gu-

Mettre l’appareil hors circuit. Tirez la fiche de contact !

Réglez le dispositif de protection (4) servant à protéger vos mains de sorte à éloigner le produit de meulage du corps.

La position du dispositif de protection (4) peut être ajustée aux conditions de travail res- pectives: Desserrez le levier de blocage (a), orientez le recouvrement (4) dans la position voulue.

Veillez à ce que le dispositif de protection (4) couvre correctement la boîte d’engrenage.

Fixez à nouveau le levier de blocage (a).

Assurez-vous que le dispositif de protection (4) tienne bien correctement. Veillez au bon maintien du dispositif de protection. N’utilisez pas la meuleuse d’angle sans dispositif de protection.

5.3 MARCHE D’ESSAI DE NOUVELLES MEU-

LES Faites tourner la meuleuse d’angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

6.1 Interrupteur (fi gure 4)

La meuleuse d’angle est équipée d’un interrup- teur de sécurité pour la prévention des accidents. Pour mettre en marche, appuyez sur l‘interrupteur marche/arrêt (2) vers la droite et poussez-le en- suite vers l‘avant. Pour la mise hors circuit de la meuleuse d’angle, poussez l’interrupteur marche/ arrêt (2) vers l’arrière. L’interrupteur marche/arrêt (2) retourne dans sa position d’origine. Protection contre la remise en marche En cas d‘interruption de la tension réseau, lorsque l‘interrupteur est bloqué en position mar- che, l‘outil électrique ne redémarre pas lorsqu‘on rétablit la tension réseau. Afi n que l‘appareil conti- nue à fonctionner, mettre l‘interrupteur hors circuit et de nouveau en circuit. Patientez jusqu’à ce que la machine ait atteint sa vitesse de rotation maximale. Ensu- ite, vous pouvez placer la meuleuse d’angle sur la pièce à usiner et l’usiner.

6.2 Remplacement des meules (fi gures 5 / 6)

Pour remplacer les meules, vous avez besoin de la clé à ergots jointe (5). La clé à ergots (5) est conservée dans la poignée supplémentaire (3). Tirer au besoin la clé à ergots (5) hors de la poig- née supplémentaire (3). Attention ! Pour des raisons de sécurité, il est in- terdit d’utiliser la meuleuse d’angle lorsque la clé à ergot (5) est enfi chée. Retirez la fi che secteur

Remplacement aisé des meules grâce au dispositif d’arrêt de broche.

Poussez ce dispositif d’arrêt et faites enclen- cher la meule.

Ouvrez l’écrou à bride au moyen de la clé à ergots. (figure 6)

Remplacez la meule ou la meule à tronçonner et serrez bien l’écrou à bride au moyen de la clé à ergots. Attention: Poussez le dispositif d’arrêt de broche seule- ment si le moteur et la broche sont arrêtés! Veillez à ce que le dispositif d’arrêt de broche soit poussé pendant le remplacement de la meule! Si vous utilisez des meules ou des meules tron- çonneuses d’une épaisseur maximale de 3 mm, vissez l’écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneu- se.

6.3 Disposition des brides en cas

d’utilisation de meules et de meules tron- çonneuses (Fig. 7-10)

Disposition des brides en cas d’utilisation d’une meule contre-coudeé ou droite (Fig. 8)

Disposition des brides en cas d’utilisation d’une meule tronçonneuse contre-coudeé (Fig. 9)

Il faut que le moteur soit bien ventilé pendant le travail; c’est pourquoi les fentes de ventilation doi- vent rester toujours propres.

Le diamètre de la meule ou de la meule tron- çonneuse ne doit jamais dépasser le diamèt- re préconisé.

Avant d’utiliser la meule ou la meule tron- çonneuse, vérifiez sa vitesse de rotation spécifiée.

La vitesse de rotation maximale de la meule ou de la meule tronçonneuse doit être su- périeure à la vitesse de rotation à vide de la meuleuse d‘angle

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 12.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

En cas d’utilisation de meules tronçonneuses diamantées faites attention au sens de rotati- on. Le flèche de sens de rotation sur la meule tronçonneuse diamantée doit correspondre à la flèche de sens de rotation sur l’appareil. Veillez particulièrement à ce que les meules soi- ent correctement entreposées et transportées. N’exposez jamais les meules aux chocs, coups ou arêtes vives (p. ex. lors du transport ou en les mettant dans une caisse à outils). Cela pourrait entraîner un endommagement des meules et ent- raîner p. ex. des fi ssures et représenter donc un danger pour l’utilisateur.

6.6 CONSIGNES DE TRAVAIL

6.6.1 Dégrossissage (fi gure 11)

Attention ! Utilisez le dispositif de protec- tion pour l’aff ûtage (compris dans la livraison). Le travail de dégrossissage sera le plus effi cient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par- dessus la pièce à usiner avec un mouvement de va-et-vient.

6.6.2 Coupage (fi gure 12)

Attention ! Utilisez le dispositif de protec- tion pour le tronçonnage (disponible en tant qu’accessoire, voir 8.4). Pendant les travaux de coupage, n’inclinez pas la meuleuse d’angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette. Il vaut mieux utiliser une meule diamantée pour couper des pierres dures. Il ne faut pas usiner des matéraux con- tenant de l’amiante. N’utilisez jamais des meules tronçonneu- ses pour le dégrossissage!

7. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque. Anl_TE_AG_115_600_SPK1.indb 31Anl_TE_AG_115_600_SPK1.indb 31 08.02.16 14:4208.02.16 14:42F

commande de pièces de rechange Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les bros- ses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info Recouvrement de protection pour la séparation (réf. : 44.500.32)

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TE_AG_115_600_SPK1.indb 32Anl_TE_AG_115_600_SPK1.indb 32 08.02.16 14:4208.02.16 14:42F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TE_AG_115_600_SPK1.indb 33Anl_TE_AG_115_600_SPK1.indb 33 08.02.16 14:4208.02.16 14:42F

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* brosses à charbon Matériel de consommation/ pièces de consommation* meules tronçonneuses, meules Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TE_AG_115_600_SPK1.indb 34Anl_TE_AG_115_600_SPK1.indb 34 08.02.16 14:4208.02.16 14:42F

Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle- mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-

ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo- yer l‘appareil à notre adresse de service après-vente. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_TE_AG_115_600_SPK1.indb 35Anl_TE_AG_115_600_SPK1.indb 35 08.02.16 14:4208.02.16 14:42I
