BRUKSANVISNING TEAG 115600 EINHELL

Smid/DDe el-vaerktoj ud som almindeligt husholdningsaff ald!

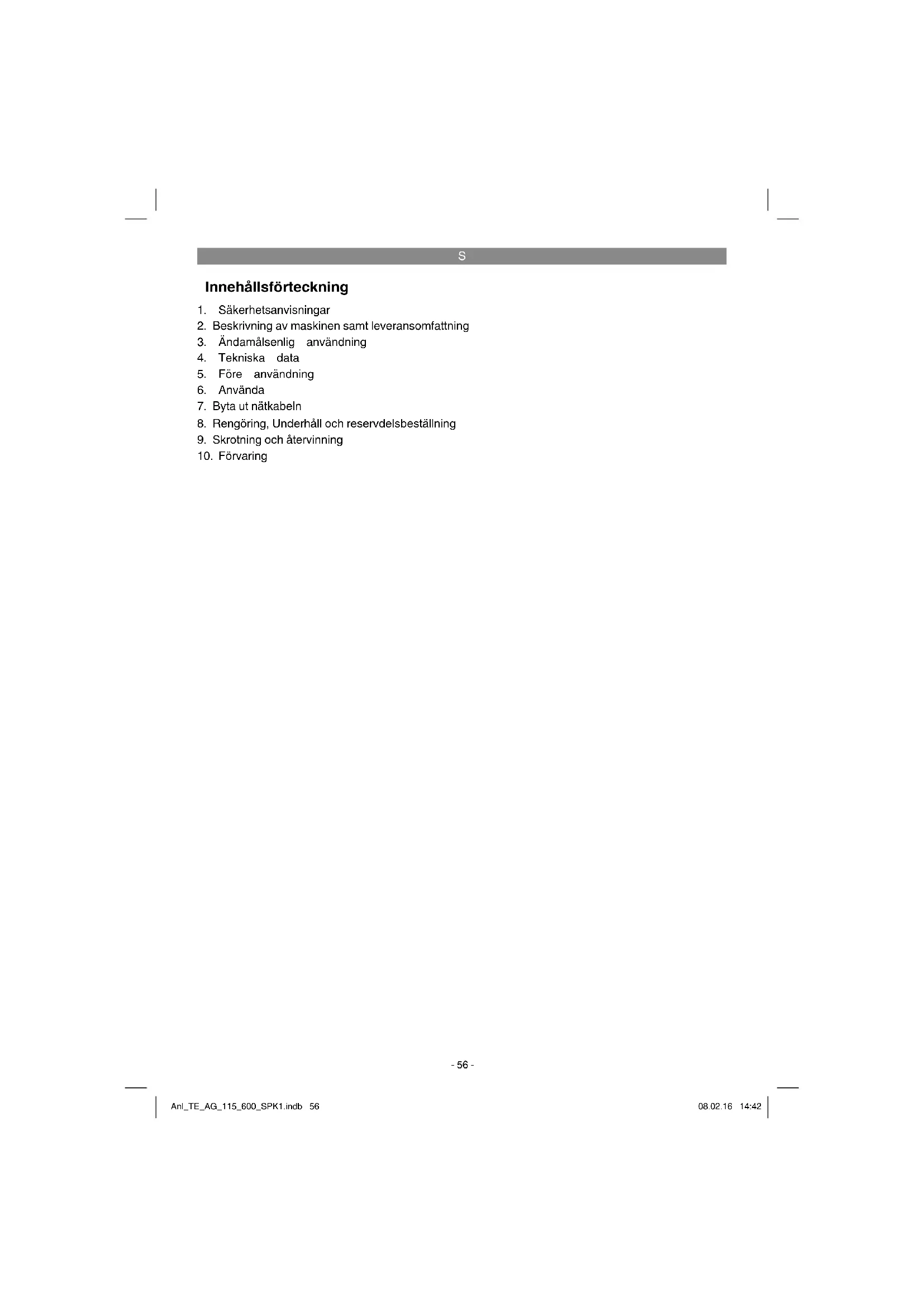

Innehállsforteckning

1. Sakerhetsanvisingar
2. Beskrivning av maskinen samt leveransomfattning
3. Åndamälsenig användning
4. Tekniska data
5. Färe användning
6. Anvanda
7. Byta ut natkabeln
8. Rengöring, Underhäll och reservdelsbeställning
9. Skrotting och atervinning
10. Forvaring

S

"Varning - Läsigenom braksanvisningen für att sänka risken für skador"

Bär hörselskydd.

Buller kan leda till att hörseIn forstörs.

Bär dammskyddsmask.

Vid bearbetning av trä och andra material finns det risk För att hälsovådligt damm uppSTAR. Asbesthaltiga material fär inte bearbetas!

Använd skyddsglasogon.

Medan du anvander elverktyget finns det risk for att gnistor uppst erer att splitter, span och damm slungas ut ur verktyget. Dessa kan leda til att du blir blind.

Detta skydd ar lampligt for slipning.

Detta skydd ar lampligt for kapning och slipning (medfoljer ej).

Obs!

Innan maskinen kan anvandas maste särskilda sakerhetsanvisningar beaktas fort forhindra olyckor och skador. Läsoridafor noggrant igenomenna bruksanvising och dessa sakerhetsanvis- naringar. Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information. Om maskinen sha overlatas till andra personer maste avenenna bruksanvising och dessa sakerhetsanvis- naringar medfolja. Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ellserakerhetsanvisingarna asidosatts.

Läs alla sakerhetsanvisingar och instrukti- oner. Försummelser vid iaktagandet av sakerhetsanvisingarna och instruktionerna kan fororsaka elstöt, brand och/eller svåra skador. Forvara alla sakerhetsanvisingar och instruktioner for fremtiden.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1.Spindelsparr
2. Strömbrytare
3. Stödhandtag
4. Skydd
5. Flansmutternyckel

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vart servicecenter aller byggmarknaden dar du köpteprodukten inom fem dagar after att du köpte articeln. Tänk pa att du maste visa upp att giltigt kvitto. Beakta även garantitabellen i garantibestammelserna i slutet av bruksanvisningen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet somt forpacknings- och transportsakringar (om fforhan-den).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Varning!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie ell er smädelar! Risk for att barn sväljer delar och kvävs!

Original-bruksanvisning
Sakerhetsanvisningar

3.Ändamalsenlig användning

Vinkelslipen ar avsedd for slipning av metall och sten med hjalp av en lamplig slipskiva och ett lampligt skydd.

Obs! Vinkelslipen fär endast användas till kapping av metall och sten om skyddet, som ar tillganglipt som tillbehör, har monterats.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandninger som stracker sig utover detta anvandningsomrade ar ej andamalsenliga. For materialskador ell personskador som resultar av sadan anvanding ansvarar anvandaren/ operatoren sjalv. Tillverkaren patar sig inget ansvar.

Tänk pa att varaprodukter endast fár användas till andamåsenigt syfte och inte har konstruerats for yrkesmässig, hantverkmässig eller industriell använding. Vi ger dārfor ingen garanti omprodukten ska anvandas inom yrkesmässiga, hantverkmässiga eller industriella verksamheter ulliknande aktiviter.

S

4. Tekniska data

Natspanning 230 V ~ 50 Hz

Upptagen eff ekt 600 W

Tomgangs-varvatal 12000 min

Max. skivdiameter 115 mm

Slipskiva: 115 x 22 x 6 mm

Kapskiva: 115 x 22 x 3 mm

Ganga pa faste M14

Skyddsklass

Vikt 2,2 kg

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksinla 89,1 dB(A)

Osakerhet _nA 3 dB

Ljudeff ektniva 100,1 dB(A)

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma itre riktnigar) har bestamts enligt EN 60745.

Handtag

Vibrationsemissionsvärde a_hAg = 6,322~m / s^2

Osakerhet K = 1,5m / s^2

Stodhandtag

Vibrationsemissionsvärde a_h = 8,375~m / s^2

Osakerhet K = 1,5 m/s²

Extra information for elverktyg

Varning!

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverkyget anvands. I undantagsfall kan det faktiska vardet avika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora olika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en Första bedömming av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till.
ett minimum!

Anvandendastintakta maskiner.
- Underhäll och rengör maskinen regelbundet.
Anpassaddt arbetssatt till maskinen.
- Overbelastainte maskinen.
Lämna in maskinen for översyn vid behov.
Slafrnan maskinen om den inte anvands.
Bärhandscar.

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppst a grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Hälsoskador som uppstar av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enligt foreskrift.

5. Färe användning

Innan du ansluter maskinen mäste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Dra alltid ut stickkontakten innan du gör nagra installinger pa maskinen.

5.1 Montera stödhandtaget (bild 2)

• Vinkelslipen fär inte användas om stödhandtaget (4) saknas.
  Stodhandtaget kan skruvas in i ett av tre lagen (A, B, C).

Verktygetsida Lämpligt für
Vänster (pos. A / se bild)	Högerhänganvändare
Höger(pos.B)Vänsterhänganvändare
Upptill (pos. C) Anwendung av kaps-kivor

S

5.2 Stalla in skyddet (bild 3)

Slà ifrǎn maskinen. Dra ut stickkontakten.
Ställ in skyddet (4) for att skydda dina händersa att avslipat material flyger ut bort frän dinkropp.
- Beskyttelsesanordnings (4) position kan tilpasses de aktuelle arbeitsbetingelser: Losen klemmegrebet (a), og drej afdekningen (4) i den ønskede position.
Sorg for, at beskyttelsesanordningen (4) af-dækker tandhjulshuset korrekt.
Fastgør klemmegrebet (a) igen.
- Kontroller, at beskyttelsesanordningen (4) sidder fast.

Kontrollera att skyddsanordningen sitter fast.

Använd inte vinkelslipen om skyddet saknas.

5.3 PROVKORNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- aller avskilnjingskkivan skagp tomgangimint 1 minut. Vibrerande skivor skabytas ut omedelbart.

6. Anvanda

6.1 Strömbrystare (bild 4)

For att undvika olyckor ar vinkel slipen utrustad med en sakerhetsbrytare. Sla pa verktyget genom att trycka strombrytaren (2) at hoGER och samtidigt skjuta den framat. Tryck strombrytaren (2) bakat for att sla ifr an vinkel slipen. Strombrytaren (2) fjadrar da tillbaka till ugangslaget.

Aterstartsskydd

Om natspanninger bryts medan strombrytaren
stär i läge „TILL“,kommen verktyget inte att starta
när strommen äterkommer. For att verktyget skakunna anvandas pa nytt, slä Först ifrnan strombrytaren och slä därefter pa denigen.

Vanta tills maskinen har natt sitt maximala varvital. Darefter kan du satta vinkelslipen mot arbetsstycket och paborja bearbetnigen.

6.2 Byta ut slipskivor (bild 5/6)

For att kunna byta ut slipskivor behover du den bifogade sparrnyckeln (5). Nyckeln (5) forvarasi stodhandtaget (3). Dra ut nyckeln (5) ur stodhandtaget (3) vid behov.

Obs! Av sakerhetsskal fär vinkelslipen inte anvandas medan sparrnyckeln (5) fortfarande ar instucken.

Enkelt skivbyte genom spindelfstläsning.
Tryck pa spindelfastlasningen sa att slipskivan halls kvar.
- Oppna flansmuttern med en stjärnhalnyckel (bild 6)
- Byt slip- eller avskilningssskiva och dra at flansmattern med stjärnhålnyckeln.

Observera:

Spindelfastlåsningen fär bara tryckas ned dā motorn och slipspindeln ar avstängda.

Spindelfastljasningen ske vara nedtryckt under skivbytet!

När det gäller slip- eller avskilnjningsskivor som ar upp till ca 3 mm tjocka skä fl ansmuttern skruvas pa med plansidan at slip- eller avskilnjningsskivan.

6.3 Flansernas ordning vid använding av slipskivor och avskilnjningsskivor (bild 7-10)

Arrangemang av flänsen vid användning av en krökt eller rak slipskiva (bild 8)
a) Spannflans
b) Slipskiva
Arrangemang av flänsen vid användning av en krökt avskiljinnsgsskivor (bild 9)
a) Spannflans
b) Slipskiva
Arrangemang av flänsen vid användning av en rak avskiljnngsskiva (bild 10)
a) Spannflans
b) Slipskiva

6.4 MOTOR

Motorn maste vara vãl ventilerad under arbetet.
Av den anledningen sca ventilationsöppningarna alltid vara vãl rengjorda.

6.5 SLIPSKIVOR

• Slip-eller avskijningssskivan fär aldrig varastörre an den foreskrevna diametern.
• Kontrollera fore skivorna tas i bruk vilka varvital som angetts.
• Slip- aller kapskivans maximala hastigkeit maste vara högre an vinkelslipens tomgängsvarytal.
  Anvand endast slip- och avskilnjningsskivor som ar tillatna fort maximalt varvtil pa 12.000 min' och for en omfangshastighet pa 80 m/sek.
• Kontrollera rotationsriktningen om du vill anvanda diamantskivor. Pilen for rotationsriktningen på diamantskivan mäste stämme overens med pilen på maskinen.

Det ar särskilt viktigt att slipverktyg forvaras och transporteras på bösta möjiga sätt. Utsätt aldrig slipverktygen for stötar, slag eller vassa kanter (tex om de Transporteras erller forvaras i en verktygsläda). Detta kan annars leda till att slipverktygen skadas, t ex sprickbildning, vilket kan innebära att användaren utsatsfor faror.

6.6 ARBETSANVISNINGAR

6.6.1 Grovslipning (bild 11)

Obs! Anvand skyddsanordningen for slip-ning (medfoljer).

Bastresultatvidgrovlipsingfarniomni placarar slipskivan i en vinkelp30till40grader tilslipytan och for den jamnt fram och tiltbaka overarbetsdetaljer.

6.6.2 Avskilnjningsslipining (bild 12)

Obs! Använd skyddsanordningen für kapping (fi nns som tillbehör, se 8.4).

Vid avskilnjingsarbeten fär vinkelslipmaskinen inte forskjutas i snittytan. Avskilnjingssskivan maste gora en ren snittkant. For att avkilja hard sten ar det bast att anvanda en diamantavskilnjingssskiva.

Material som innehaller asbest fár ej be- arbetas!
Använd aldrig avskilnjningsskivor till grovlipining.

Om natkabeln tillenna produkt har skadats maste den bytas ut av tilverkaren, kundtjanst ell er av en annan person med liknande behorighet ettersom det annars fi nns risk for personskador.

8. Rengöring, Underhäll och reservdelsbeställning

Dra alltid ut stickkontakten infor alla rengöringsarben.

8.1 Rengora maskinen

Häll skyddsanzordningarna, ventilationsöppingarna och motorkapan i sö damm- och smutsfritt skick som möjigt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
- Vi rekommenderar att du rengör maskinen after varje användningsstilfäll.
Rengör maskinen med jämna mellanrum med en fuktigduk och en aning sapa.Använd inga rengörings-ellerlosningsmedel.Dessa kan skada maskinens plastdilar.Sell att inga vatskor trangler in i maskinens inre.Om vatten träger in i ett elverktyg hojs risiken for elektriska slag.

8.2 Kolborstar

Vid overdrivning gnistbildning maste du lata e behörig elinstallator kontrollera kolborstarna.

Obs! Kolborstarna fär endast bytas ut av en behörig elinstallator.

8.3 Underhall

I maskinens inre fi nns inga delar som kraver underhall.

8.4 Reservdelsbestalling

Lämna följande uppgifter vid beställning av reservdeler:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.
  Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.isc-gmbh.info

Skydd som anvands vid kapning (art.-nr.: 44.500.32)

S

9. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olica material som kan atervinnas. Lämna in forpackningen till att insamlingsstalle for atervinning. Produktien och dess tillbehör bestar av olica material som tex metaller och plaster. Defektaprodukter fär inte kastas i hushällssoporna. Lämna inprodukten till att insamingsstalle i din gemeinsen für professionell avfallshantering. Hör after med din gemeinsen om du inte vet var区域内 insamingsstalle fi nns.

10. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Forvara elverktyget i originalforpackningen.

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av aller innehälter elektriska aller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till returnering ar agaren av elustrustingen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustrustingen skakrotas. Effer att forbrukade urustrinngen har lamnats in till en avfallsstation kan den omhandertas i enlighnet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdalar och hjalpmedul utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustrinngen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbehall for tekniiska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparatio och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage samt att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar
Förbrukningsmaterial/förbrukningsdeler* Kap-, slipskivor
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister ell störningar kan du animä delta pà webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivnng av felet som har uppstatt och besvara alltid foljande frägor:

• Fungerade Produkten Forst aller var den defekt From Böjan?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
• Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst på Telefon under servicenumret som anges nedan.Foljande punkter gäller for att du ska kunna gora ansprak pa garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktopen som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas till andamalsenigt syfe och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfallig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erj ändamälsenig användning (tex overbelastning av produits eller användning av ej godkända insatsverktyg eller tillbehör), främnde partiklar som har trängt in i produits (tex sand, sten erller damm, transportskador), yttre våldEller yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler ska ansprak pa garanti stallas inom tvä veckor after att defekten faststalldes. Det ar inte möglt att stalla ansprak pa garanti after att garantitiden har locht ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sādana arbeten inte at en ny garantitid bōjar gälla fürprodukten ell er for ev. reservdelar som har monterats in. Detta galler även vid hembesök.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.isc-gmbh.info. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis ell utan markskylt tacks inte av vara garantitjanster aftersom de inte kan identieras. Om defekten i produits tacks av vara garantitjanster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstände serviceadress.

För slitage- och Förbrunningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.
