CAV242L - Téléviseur Caratec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Modèle : Caratec CAV242L, Type : Téléviseur, Taille de l'écran : 24 pouces, Résolution : HD (1366 x 768), Technologie d'affichage : LED
Connectivité	Ports HDMI : 2, Ports USB : 1, Entrée VGA : Oui, Entrée audio : Oui
Utilisation	Idéal pour les petites pièces, Compatible avec les consoles de jeux, Fonctionnalité de lecture multimédia via USB
Maintenance et réparation	Nettoyage de l'écran avec un chiffon doux, Vérification régulière des connexions, Mise à jour du firmware via USB si disponible
Sécurité	Ne pas exposer à l'humidité, Utiliser un support mural adapté si monté au mur, Éviter les surcharges électriques
Informations générales	Poids : 3.5 kg, Dimensions : 55.5 x 36.5 x 8.5 cm, Garantie : 2 ans

FOIRE AUX QUESTIONS - CAV242L Caratec

Comment régler l'image de mon Caratec CAV242L ?

Accédez au menu des paramètres, puis sélectionnez 'Image'. Vous pouvez ajuster la luminosité, le contraste, la saturation et choisir parmi les modes d'image disponibles.

Pourquoi mon téléviseur Caratec CAV242L ne capte-t-il pas les chaînes ?

Assurez-vous que l'antenne est correctement connectée et que vous avez effectué une recherche de chaînes dans le menu des paramètres.

Comment connecter mon Caratec CAV242L à Internet ?

Utilisez le menu des paramètres pour accéder à la section 'Réseau', puis sélectionnez 'Configurer le Wi-Fi' pour entrer les informations de votre réseau.

Mon téléviseur Caratec CAV242L a un son déformé, que faire ?

Vérifiez les réglages audio dans le menu des paramètres. Assurez-vous que le volume est adéquat et que le mode son est approprié pour le contenu visionné.

Comment mettre à jour le logiciel de mon Caratec CAV242L ?

Accédez au menu des paramètres, sélectionnez 'À propos du téléviseur', puis choisissez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour procéder à la mise à jour.

Que faire si mon Caratec CAV242L ne s'allume pas ?

Vérifiez que le téléviseur est bien branché et que la prise fonctionne. Essayez d'appuyer longuement sur le bouton d'alimentation du téléviseur.

Y a-t-il une fonction de minuterie sur le Caratec CAV242L ?

Oui, vous pouvez définir un minuteur dans le menu des paramètres sous l'option 'Minuteur'. Cela vous permet de programmer l'arrêt du téléviseur après une certaine période.

Comment réinitialiser mon Caratec CAV242L aux paramètres d'usine ?

Accédez au menu des paramètres, allez dans 'Système', puis sélectionnez 'Réinitialiser aux paramètres d'usine'. Notez que cela effacera toutes vos configurations personnalisées.

Mon téléviseur Caratec CAV242L affiche un écran noir, que faire ?

Vérifiez les connexions de vos appareils externes et assurez-vous que le téléviseur est sur la bonne source d'entrée. Si le problème persiste, essayez de redémarrer le téléviseur.

MODE D'EMPLOI CAV242L Caratec

Notice d'utilisation

1. Recommendations générales ....52
2. Fourniture 53
3. Mise en service et utilisation 54

3.1. Connexions....54
3.2. Etablir l'alimentation électrique 54
3.3.Sources 55
3.4. Panneau de commande à l'appareil 56
3.5. Télécommande 56

1. Le menu principale 60

4.1. Navigation à travers le menu 60
4.2. Niveau „Chaines“ 60
4.3. Niveau „Image“ 61
4.4. Niveau „Son“ 61
4.5. Niveau „Horaire“ 62
4.6. Niveau „Options“ 62
4.7. Niveau „Verrou“ 63

1. Menu DVD 64

5.1. Navigation dans le menu....64
5.2. Réglages généraux 64
5.3. Réglages audio....65
5.4. Préférences....65

1. Fonctions du téléviseur....66

6.1. Réception par satellite (DVB-S)....66
6.2. Réception par antenne terrestre (DVB-T)....67
6.3. Réception au moyen d'une connexion par câble (DVB-C) 67
6.4. Sécuriser et reconfigurer votre liste personnelle de canaux 67
6.5. Rétablir la liste de canaux (DVB-S)....67

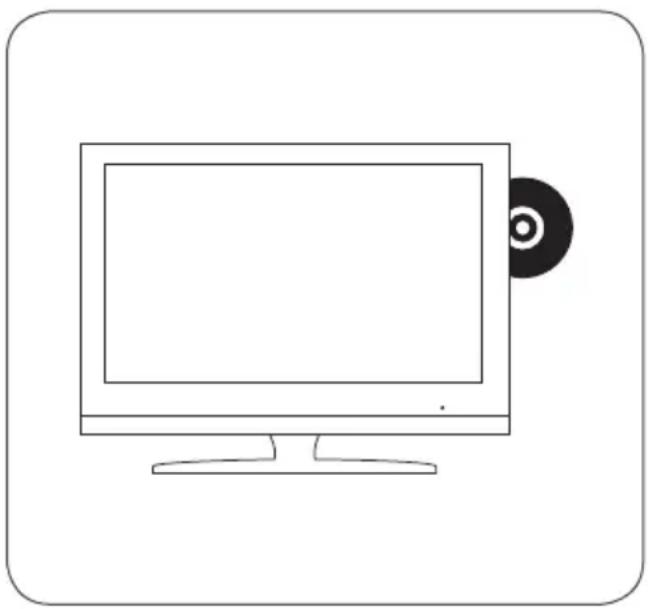

1. Lecture d'un DVD....68

2. Lecture de médias (USB)....69

8.1. Conditions préalables....69
8.2. Lecture de fichiers 69

1. Elimination des défauts ou dysfonctionnements 70

2. Specification 71

11.1. Remarques concernant la classe d'erreurs de pixels....73

1. Recommandations générales

Pour éviter des dommages inutiles à votre appareil, veuillez observer les consignes suivantes lors de la mise en service et de l'utilisation de l'appareil:

Montage au support mural	S'assurer que les vis de montage ne sont pas trop longues. Les vis (M4) ne doivent pas pénétrer plus de 8 mm dans l'appareil.
Nettoyage de l'appareil	pareil de l'alimentation avant de le nettoyer.Ne pas utiliser de produits de nettoyage; nettoyer l'appareil uniquement avec un chiffon doux humide ou à l'aide d'un produit de nettoyage pour écrans plats.
Display LED	peut endommager l'appareil.
Chaleur/humidité	appareil aux chaleurs extrêmes (exposition directe aux rayons du soleil, radiateurs, source de feu ouvert ou toutes autre source de chaleur), à l'eau et à l'humidité.
Condensation	ariation de température, il est recommandé de débrancher l'appareil pendant une heure. Une variation rapide de température peut provoquer une condensation à l'intérieur de l'appareil, qui peut causer des dommages importants lors de la mise en marche de celui-ci.
Aération	de l'appareil une ventilation adéquate est requise. Assurez-vous que les évents au dos de l'appareil ne soient pas obstrués.
Corps étrangés	cun objet ou liquide dans l'appareil à travers les trous d'aération ou tout autre orifice, car ceci risquerait de provoquer des dommages à l'appareil, voir un incendie.

2. Fourniture

Vérifier, si les pièces mentionnées ci-dessous font partie de la livraison.

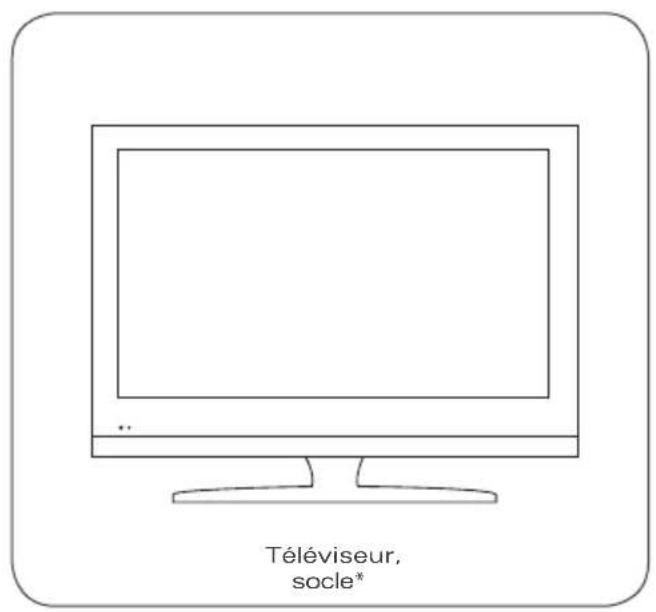

Téléviseur, socle*

Télécommande, 2 piles AAA*

Notice

Câble d'alimentation*

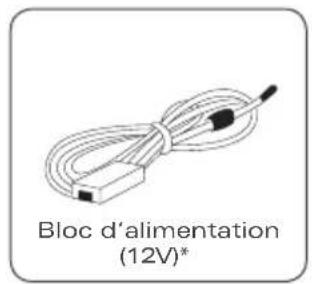

Bloc d'alimentation (12V)*

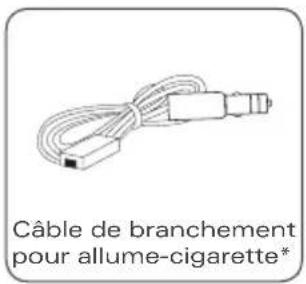

Câble de branchement pour allume-cigarette*

* En option selon la version

3. Mise en service et utilisation

3.1. Connexions

Des appareils externes ainsi que des sources peuvent être branchés sans aucun problème à votre téléviseur. Les connexions correspondantes se trouvent au dos de l'appareil. L'entrée d'antenne permet aussi bien le raccordement d'une antenne passive que d'une antenne active (avec amplificateur intégré).

Connexion Explication
DC 12V Connexion du câble secteur / alimentation en tension
HDMI Entrée A/V pour source externe numérique
SCART Entrée A/V pour source externe
PC AUDIO Connexion son PC
PC Connexion PC
DVB-T/C Connexion antenne TV
COAXIAL Sortie audio numérique
MINI AV Entrée AV
MINI YPBPR Entrée video RGB
USB Port USB pour affichage/lecture de fichiers photos/musique/video (FAT 32)
DVB-S2 Connexion antenne parabolique
CI	CI slot pour la réception de programmes cryptés
EARPHONE	Sortie écouteurs

* En option selon la version

3.2. Etablir l'alimentation électrique

Vous avez les possibilités suivantes pour assurer l'alimentation électrique de votre téléviseur Caratec :

1. Branchement au réseau électrique du véhicule (12-24 VCC). Pour les câbles d'une longueur supérieure à 5 m, la section de câble doit être au min. de 2 x 2,5 mm².

Polarité positive:

1. Branchement sur l'allume cigarette (12-24 VCC).
2. Branchement sur une prise 230 V avec un câble livré (230VCA/12VCC).

Après avoir établi l'alimentation électrique, mettre en marche l'interrupteur de l'appareil à l'arrière de l'appareil.

3.3. Sources

Sélection d'une source:

Action Barre d’utilisation Télécommande
Ouverture de la sélection des sources TV/AV INPUT
Sélection de la source CH+ (vers le haut)	CH- (vers le bas)	▲ (vers le haut)▼ (vers le bas)
Confirmation de la source VOL + (suivant) OK

Les sources suivantes sont supportées par l'appareil:

Source CAV192LTS	CAV222LTSCAV242LTS	CAV192LDTSCAV222LDTSCAV242LDS
ATV	√	√
DVB-T	√	√
DVB-C	√	√
DVB-S	√	√
USB	√	√
AV	√	√
PC	√	√
YPBPR	√	√
DVD -		√
Scart	√	√
HDMI	√	√

Il est possible que toutes les variantes d'équipement ne soient pas disponibles pour tous les modèles.

3.4. Panneau de commande à l'appareil

Le panneau de commande se trouve du côté gauche du téléviseur. Les touches du panneau servent à exécuter les fonctions principales, telles que la mise en marche et l'arrêt de l'appareil.

PLAY/PAUSE: Lecture/arrêt du disque

EJECT: Éjection du disque

STANDBY: Mise en marche/arrêt de l'appareil

TV/AV: Sélection de la source

CH+: Canal suivant, navigation: ▲

CH-: Canal précédent, navigation: ▼

VOL+: Augmentation du volume du son, navigation: ▶

VOL-: Diminution du volume du son, navigation:

MENU: Affichage du menu

3.5. Télécommande

Pour mettre la télécommande en service, ouvrir le compartiment des piles au dos de la télécommande et insérer les piles fournies (AAA, 2 x 1,5 V) conformément aux repères „+“ et „-“.

No. Désignation Explication
01 STANDBY Marche/Arrêt
02 Numerical keys Sélection des chaines
03	-/--	Sélection du programme touches numériques à 1 ou 2 chiffres
04 ASPECT Changement de format
05 VOL + Augmenter le volume
06 VOL - Diminuer le volume
07	DISPLAY	Information sur le mode
08	▲	Touche de navigation: vers le haut
09	OK	Touche de navigation: confirmation
10	◀	Touche de navigation: vers la gauche
11	▼	Touche de navigation: vers le bas
12	LCD MENU	Affichage du menu
13	PMODE	Sélection du mode d'image
14	INPUT	Sélection de la source
35 LANG Modifier la langue
39 SMODE Sélection du mode son
40	SLEEP	Mode veille: le téléviseur s'éteint à l'heure réglée
41	EXIT	Sortie du menu
42	▶	Touche de navigation: vers la droite
43 CH - Choix du canal, vers le bas
44 NICAM Libre
45 CH + Choix du canal, vers le haut
No. Désignation Explication
46 Dernière chaine vue
47 AUTO Adaptation automatique de l'image au mode PC
48 MUTE Coupure du son

Uniquement pour appareils avec DVB-T (DTV) / DVB-S

No. Désignation Explication
15 FAV	- Favoris sélection des canaux, vers le bas
16 FAV	Affichage menu des favoris
17 HOL	D Blocage de la page télétexte et du défilement des pages
18 TEXT	Passage en mode télétexte
19 SIZE	Agrandissement de la page télétexte
20 INDEX	EX Retour à la page télétexte précédente
21	▶II	Pause live TV
22 MEDIA	Affichage du menu média
23	■	sans fonction
24	●	sans fonction
25		Touche de sélection verte
26		Touche de sélection rouge
26	TV/RADIO	Sélection entre le mode TV et radio
27		Touche de sélection jaune
28		Touche de sélection bleue
36	SUBTITLE	Selection de langue de sous-titrage
37 FAV	+ Favoris sélection des canaux, vers le haut
38	EPG	Affichage de l'aperçu des programmes (Electronic Programm Guide)

Uniquement pour appareils avec DVD

No. Désignation Explication
17	ZOOM	agrandissement/réduction de l'image
19	TITLE	Affichage du menu des titres du DVD
20	D.MENU	Affichage du menu principale du DVD
21	▶II	Lecture/Pause
23		Stop
25 INTRO	Affichage des chapitres
No. Designation	Description
27	REPEAT	Répétition
28	A-B	Répétition des scènes sélectionnées
29	I◀◀	Chapitre suivant
30	▶▶I	Chapitre précédent
31	◀◀	Retour
32	▶▶	Suivant
33	D.DISP	Barres des informations: heure, chapitre, etc.
34	GOTO	Sélection du chapitre
36	SUBTITLE	Réglage des sous-titres
41	DVD SETUP	Affichage du menu de configuration du DVD
47	▲	Ejecter DVD

AUTOSTANDBYMUTE 1 48 123 47 456 789 46 ASPECTNICAM 45 + - + + 44 DISPLAY 43 42 41 40 MENUEXT INPUT PMOOSMOOESLEEP 39 16 FAV FAV-FAV+EPG 38 TEXT HOLD LANGSUBTITLE 37 18 INDEX SIZEREVEALSUBPAGE 36 20 MEDIA 35 22 33 23 24 31 25 29 26 TV/RADIO 28 27

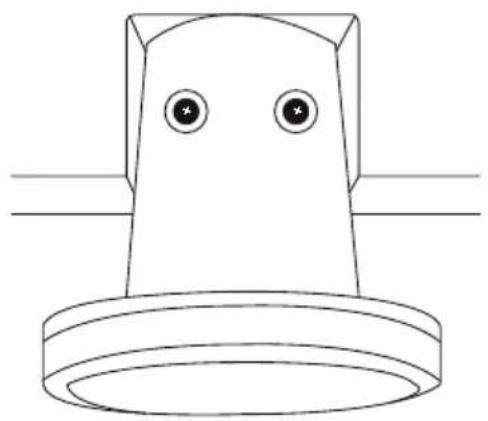

3.6. Fixation au support VESA

ATTENTION: Lors du montage à un support VESA, veiller à ce que les vis (M4) ne pénétrent pas plus de 8 mm dans l'appareil.

Le socle peut être retiré de la manière suivante pour fixer le moniteur à un support VESA:

Schéma Procédure

Poser l'appareil avec précaution sur une surface plane. Le cas échéant, étaler un chiffon propre et doux à l'emplacement de pose pour éviter d'égratigner l'écran.Retirez les deux vis sur la partie inférieure. Appuyez ensuite sur le bouton de la partie supérieure et retirez le pied support en exerçant une rotation vers la droite.Desserrez les trois dernières vis pour retirer complètement le support.

4. Le menu principale

Le menu dispose d'une série de réglages pour permettre l'adaptation de l'appareil aux besoins personnels. Le menu est accessible au moyen de la télécommande (Touche- „LCD MENU“) ou par la barre d'utilisation à l'appareil (Touche- „MENU“).

4.1. Navigation à travers le menu

Action Barre d’utilisation Télécommande
Ouverture du menu TV MENU LCD MENU
Sélection du niveau VOL+ (suivant)	VOL- (retour)	▸ (suivant) ◀ (retour)
Accès à l’écran de réglage d’un niveau CH- (vers le bas) ▼ (vers le bas)
Sortie de l’écran de réglage d’un niveau MENU LCD MENU
Navigation à travers l’écran de réglage CH+ (vers le haut)	CH- (vers le bas)	▲ (vers le haut) ▼ (vers le bas)
Modification des réglages	TV/AV	OK
Confirmation du réglage et sortie de l’écran de réglage	MENU	OK
Sortie du menu TV	MENU EXIT

Observer impérativement les recommandations de navigation indiquées sur l'écran.

4.2. Niveau „Chaines“

Procéder de la manière suivante pour effectuer des réglages:

1. Ouvrir le menu à l'aide de la touche „LCD MENU“.
2. Sélectionner le niveau „Chaines“.
3. Ouvrir l'écran de réglage du niveau désiré.

Fonction Explication
Recherche automatique	Recherche automatique des programmes pour la source sélectionnée.
Recherche manuelle TNT (DVB-C/T et ATV)	Recherche manuelle des programmes pour la source sélectionnée.
Modifier Programme	Classe, efface, verrouille ou marquer les chaînes comme les favorit.
Informations signal	Affichage des informations du signal de la chaîne.
CI Information	Affichage des informations de la carte CI.
5V Antenne Active	Activation de l’antenne active (5V).
Dish Setup	Gestion des satellites et des transpondeurs.
Import Preset Channels	Réglage d’usine: rétablir la liste initiale des chaînes.

4.3. Niveau „Image“

Procéder de la manière suivante pour effectuer des réglages:

1. Ouvrir le menu en appuyant sur la touche „LCD MENU”.
2. Sélectionner le niveau „Image“.
3. Ouvrir l'écran de réglage du niveau désiré.

Fonction Explication
Mode Image	Sélection de divers modes Image (Standard/Dynamic/Doux/Utilisateur).
Contraste	Réglage du contraste.
Luminosité	Réglage de la luminosité.
Couleur	Réglage de la couleur.
Netteté	Réglage de la netteté de l'image.
Tei nte	Réglage de la teinte (uniquement possible au format NTSC).
Temp. de Couleur	Sélectionner le ton couleur de l'image (Froid/Med/Chaud/Utilisateur).
Rouge	Affinage des tons rouges.
Vert	Affinage des tons verts.
Bleu	Affinage des tons bleus.
Format d'écran	Sélection de divers formats d'écran (4:3 / 16:9 / Zoom1 / Zoom2 / Panorama).
Noise Reduction	Réglage de la réduction des bruits parasites (Arrêt/Bas/Moyen/Haut).
Screen	Position et format de l'image du PC.

4.4. Niveau „Son“

Procéder de la manière suivante pour effectuer des réglages:

1. Ouvrir le menu en appuyant sur la touche „LCD MENU”.
2. Sélectionner le niveau „Son“.
3. Ouvrir l'écran de réglage du niveau désiré.

Fonction Explication
Mode de Son	Sélection de divers effets sonores (Standard / Musique / Cinéma / Sports / Utilisateur).
Aigus	Réglage des aigus.
Basses	Réglage des graves.
Balance	Réglage de la balance entre les haut-parleurs gauche et droit.
Volume autom.	Mise en marche / arrêt du réglage automatique du volume du son.
Son Surround	Mise en marche / arrêt de la reproduction du Surround.
Mode SPDIF	Réglage de la sortie audio numérique (Arrêt / PCM / Auto).

Procéder de la manière suivante pour effectuer des réglages:

1. Ouvrir le menu en appuyant sur la touche „LCD MENU”.
2. Sélectionner le niveau „Horaire“.
3. Ouvrir l'écran de réglage du niveau désiré.

Fonction Explication
Horloge	Affichage de l'heure. L'heure est automatiquement réglée par le système.
Heure arret	Réglage de l'heure d'arrêt automatique du téléviseur.
Horlage mise en marche	Réglage de l'heure de mise en marche automatique du téléviseur.
Arrêt Programmation	Réglage de l'heure d'arrêt automatique du téléviseur.
Veille automatiq.	Réglage de l'heure de commutation de l'appareil sur le mode de veille dès lors qu'aucune manipulation est effectuée.
Fuseau horaire	Sélection du fuseau horaire.

Procéder de la manière suivante pour effectuer des réglages:

1. Ouvrir le menu en appuyant sur la touche „LCD MENU“.
2. Sélectionner le niveau „Options“.
3. Ouvrir l'écran de réglage du niveau désiré.

Fonction Explication
Réglages langue	Réglage de la langue des menus.
1ère langue audio	Définition de la langue audio 1 ou 2 chez les canaux multiples.
2ème langue audio	Définition de la langue audio 1 ou 2 chez les canaux multiples.
1ère langue sous-titre	Affichage / suppression des sous-titres.
2ème langue sous-titre	Affichage / suppression des sous-titres.
Heure Ferm. Auto Menu	Réglage de la durée d'affichage du menu.
Pays	Dépendant de la configuration des chaines en mode DVB-T. Non réglable
Restaurer les réglages us.	Restauration des réglages par défaut.

Procéder de la manière suivante pour effectuer des réglages:

1. Ouvrir le menu en appuyant sur la touche „LCD MENU”.
2. Sélectionner le niveau „Verrou“.
3. Ouvrir l'écran de réglage du niveau désiré.

Il est nécessaire de rentre le code PIN. Le code d'usine est: „0000“.

Fonction Explication
Verrouiller la chaîne	Activer/déactiver la fonction „contrôle parental“.
Définir mot de passe	Personnalisation du mot de passe.
Bloquer programme	Protection par mot de passe de programmes définis. La vision du programme protégé n’est possible qu’avec l’enregistrement d’un mot de passe.
Accord parental	Définition de l’âge pour les réglages concernant la protection des mineurs.
Reglage hôtel	Limiter l’utilisation des fonctions de l’appareil à l’utilisateur. Importer et exporter la liste des chaînes.

5. Menu DVD

Le menu DVD dispose d'une série de réglages pour permettre l'adaptation du lecteur DVD aux besoins personnels. Appuyer sur la touche „DVD Setup“ de la télécommande pour ouvrir le menu.

5.1. Navigation dans le menu

Action Procédure
Ouverture du menu DVD DVD Setup	Condition: sélection du DVD comme source
Sélection du niveau ▶ (suivant)	◀ (retour)
Accès à l’écran de réglage d’un niveau	▼ (vers le bas)
Sortie de l’écran de réglage d’un niveau ◀ (retour)
Changement de ligne dans l’écran des réglages	▲ (vers le haut)▼ (vers le bas)
Autorisation pour le changement des réglages ▶ (suivant)
Modification des réglages	▲ (vers le haut)▼ (vers le bas)
Confirmation du réglage et sortie de l’écran de réglage	OK
Sortie du menu DVD DVD Setup

5.2. Réglages généraux

Fonction Explication
Afficher TV	Adaptation du format de l’écran.
Langue OSD	Réglage de la langue des menus (DE/FR/ENG).
Economiseur d’écran	Activation / désactivation de l’économiseur d’écran sélectionné. S’active lorsque l’image est figée sur une longue période.
Dernière mémoire	Lorsque cette fonction est activée, l’appareil mémorise la position à laquelle le DVD a été arrêté. La lecture sera reprise à partir de cette position lors du redémarrage du DVD.

5.3. Réglages audio

Fonction Explication
Configuration haut-parleurs	Activation/déactivation de la fonction Downmix : conversion du son multi-canal en son stereo.
Dual Mono	Commuter les canaux stéréo et mono.
Dynamic	Compensation entre les sons bruyants et silencieux.

5.4. Préférences

Le menu n'est accessible que si le lecteur DVD est vide (sans disque DVD). Il est nécessaire de rentre le mot de passe. Le code d'usine est: „123456“.

Fonction Explication
Type de TV	Sélection de la norme du téléviseur (PAL/NTSC).
Audio	Réglage de la langue de lecture.
Sous-titres	Réglage de la langue des sous-titres.
Menu DVD	Réglage de la langue des menus.
Parental	Si l'âge minimum autorisé d'un film est plus élevé que celui que vous avez programmé, le DVD ne peut être visionné.
Mot de passe	Personnaliser le mot de passe.
Par Défaut	Rétablir la configuration d'usine.

6. Fonctions du téléviseur

Remarque: En fonction du lieu, la recherche peut durer jusqu'à 20 minutes. En cas d'interruption de la recherche, la liste des canaux sera incomplète, voire vide. Vous pouvez cependant rétablir la liste des canaux dans son état original.

6.1. Réception par satellite (DVB-S)

Connexion

A l'aide d'un câble coaxial conforme aux normes commerciales, raccordez l'antenne satellite et l'appareil à l'entrée du terminal DVB-S Tuner. Adaptez l'antenne en fonction du satellite souhaité.

Recherche automatique de canaux

Pour démarrer une recherche automatique de canaux, il convient de procéder comme suit :

1. Choisissez „DVB-S“ en tant que source.
2. Appuyez sur la touche „LCD MENU“ de votre télécommande.
3. Choisissez la fonction „Recherche automatique“.
4. Confirmez en appuyant sur la touche „OK“.
5. Vous pouvez configurer la recherche à l'aide de la fenêtre qui apparaît ensuite. Par défaut:

Scan Mode >Blind scan<*

Channel Type >All<

Service Type >All<

Polarization >Auto<

1. Démarrez la recherche à l'aide du bouton bleu de votre télécommande.
2. Une fois le réglage des canaux terminé, et dans la mesure où un signal est produit, une image quelconque apparaît sur l'écran.

Recherche manuelle de canaux

Pour effectuer une recherche manuelle de canaux, il convient de procéder comme suit:

1. Choisissez „DVB-S“ en tant que source.
2. Appuyez sur la touche „LCD MENU“ de votre télécommande.
3. Dans l'option „Canaux“, choisissez la fonction „Dish setup“.
4. Choisissez le satellite souhaité ou le répéteur satellite, et validez-le en appuyant sur la touche „OK“.
5. Appuyez sur la touche bleue de votre télécommande et faites votre choix à partir de la fenêtre suivante :

Scan Mode >Blind scan<*

Channel Type >All<

Service Type >All<

Polarization >Auto<

1. Démarrez la recherche à l'aide du bouton bleu de votre télécommande.
2. Une fois le réglage des canaux terminé, et dans la mesure où un signal est produit, une image quelconque apparaît sur l'écran.

Scan Mode Explication
Défaut	Recherche de chaines avec le transpondeur du satéllite.
Blind Scan	Recherche complète des chaines sur le spectre de fréquences d’un satéllite sans passer par les préréglages.
Réseau	Recherche des chaines avec une liste envoyer par le satéllite, attention celle-ci est souvent fausse ou incomplète.

6.2. Réception par antenne terrestre (DVB-T)

Connexion

Reliez votre antenne terrestre avec l'entrée „DVB-T/C“ à l'arrière de votre téléviseur. Au cas où vous utiliseriez une antenne passive (sans alimentation propre), choisissez l'option „5V Antenne Active“.

Recherche manuelle

Pour effectuer une recherche manuelle de canaux, il convient de procéder comme suit:

1. Choisissez „DVB-T“ en tant que source.
2. Appuyez sur la touche „LCD MENU“ de votre télécommande.
3. Choisissez la fonction „Recherche manuelle de canaux“.
4. Validez avec la touche „OK“.
5. Vous pouvez configurer la recherche à l'aide de la fenêtre qui apparaît ensuite. (Recommandé : TOUT / Auto / Auto / Auto)

6.3. Réception au moyen d'une connexion par câble (DVB-C)

Connexion

A partir de l'entrée „DVB-T/C“ raccordez votre prise de connexion à l'appareil au moyen d'un câble coaxial conforme aux normes commerciales.

Recherche manuelle de canaux

Pour effectuer une recherche manuelle de canaux, il convient de procéder comme suit:

1. Choisissez la source „DVB-C“.
2. Appuyez sur la touche „LCD MENU“ de votre télécommande.
3. Choisissez la fonction „Recherche manuelle de canaux“.
4. Validez avec la touche „OK“.
5. Vous pouvez configurer la recherche à l'aide de la fenêtre qui suit. (Recommandé : TOUT / Auto / Auto / Auto).

6.4. Sécuriser et reconfigurer votre liste personnelle de canaux

Pour sécuriser ou reconfigurer votre liste personnelle de canaux, il convient de procéder comme suit :

1. Appuyez sur la touche „LCD MENU“ de votre télécommande.
2. Choisissez „Verrouiller“ parmi les options.
3. Accéder à la fonction „Reglage hôtel”.

A l'arrière de l'appareil, insérez une clé USB vide adaptée. Pour sécuriser votre liste actuelle de canaux, choisissez la fonction „DataBase Export“.

Pour reconfigurer une liste de canaux déjà sécurisée, choisissez la fonction „DataBase Import“. A cet effet, le fichier contenant la liste des canaux doit se trouver dans le menu racine de la clé USB.

6.5. Rétablir la liste de canaux (DVB-S)

Pour rétablir la liste de canaux dans son état original, il convient de procéder comme suit :

1. Choisissez la source „DVB-S“.
2. Appuyez sur le touche „LCD MENU“ de votre télécommande.
3. Choisissez la fonction „Import Preset Channels“, et validez avec la touche „OK“.
4. Confirmez ensuite les informations en choisissant „OUI“.
5. Attendez que le menu se ferme automatiquement.

7. Lecture d'un DVD

Pour lire un DVD, insérez-le dans le lecteur situé sur le côté droit de l'appareil. Veillez à ce que le côté inférieur du DVD soit face à vous. Introduisez lentement le DVD, jusqu'à ce qu'il rentre automatiquement dans le lecteur.

Notez que l'introduction et l'éjection du DVD ne sont possibles que lorsque le DVD est choisi comme source.

8. Lecture de médias (USB)

8.1. Conditions préalables

Le port USB équipant certains appareils permet la lecture des données mémorisées sur un médium externe. S'assurer que le medium externe remplisse les conditions suivantes:

Propriètes
Format FAT32
Capacité le mémoire 500 GB
Type USB 2.0
Format Audio: aac, m4a, mp3, wav, wma	Video: avi (XVID, DivX), mp4 (H.264), mkv (MP4V), mpg (MPEG-1, MPEG-2)Image: bmp, jpg, jpeg, pngTexte: txt

8.2. Lecture de fichiers

1. Appuyer sur la touche „Media“ de la télécommande ou sélectionner la fonction „Media“ ou „USB“ comme source.
2. Les quatre catégories „Photo“, „Musique“, „Film“ et „Texte“ s'affichent sur l'écran. Sélectionner la catégorie correspondant au type de fichier puis confirmer avec „OK“.
3. Sélectionner le répertoire ou le sous-répertoire de sauvegarde du fichier. Les données sauvegardées sur le médium s'affichent sur l'écran.
4. Appuyer sur la touche „OK“ pour lire ou sur la touche rouge sur la télécommande pour effacer les données.

9. Elimination des défauts ou dysfonctionnements

Problème Solution
L'appareil ne s'allume pas S'assurer que le câble du secteur a été branché.S'assurer que l'interrupteur du réseau à l'arrière est bien mis en marche.S'assurer que la polarité de l'alimentation électrique est correcte.
Pas d'image S'assurer que la source correspondante (Input) à été sélectionnée.S'assurer que la source correspondante ou l'antenne est correctement branchée.
Pas de son Vérifier le volume	Vérifier si la fonction Mute est activée.
Ecran bleu S'assurer que la source correspondante (Input) à été sélectionnée.
L'appareil ne réagit pas à la télécommande	S'assurer que les piles sont correctement insérées (polarité). Le cas échéant, remplacer les piles.
Mode DTV/DVB-T :Message de défaut „pas de signal“	Vérifier le branchement de l'antenne.Redémarrer la fonction de recherche des programmes.
Mode DVB-S :Message de défaut „pas de signal“	Vérifier le branchement de l'antenne.Redémarrer la fonction de recherche des programmes.
Mode PC :Image trop petite, trop grande ou décalée	Sélectionner le PC comme source et modifier les réglages de l'écran dans le menu LCD.Sélectionner le PC comme source et appuyer sur la touche Auto de la télécommande.

Données techniques 19" (47 cm) LED TV CAV192	22" (55 cm) LED TV CAV222
Numéro de référence CAV192LDTS CAV222LTS, CAV222LDTS
Résolution (Pixel) 1366 x 768 px 1920 x 1080 px	(Full HD)
Format de l'image 16:9 16:9
Rapport du contraste 1000:1 1000:1
Luminosité 250 cd/m2 250 cd/m2
Angle de visualisation (G/D/H/B) 85°/85°/80°/80°		85°/85°/80°/80°
Haut-parleurs	2 x 3 Watt	2 x 3 Watt
Tuner TV analogique Oui	Oui
Tuner DVB -T Oui	Oui
Tuner DVB-S2	Oui, chez CAV192LDTS	Oui
Lecteur DVD	Oui, chez CAV192LDTS	Oui, chez CAV222LDTS
HDMI	Oui	Oui
Péritel	Oui	Oui
Composant (Y,Pb,Pr)	Oui, par 3,5 mm Klinke (optional)	Oui, par 3,5 mm Klinke (optional)
Composite (FBAS)	Oui, par 3,5 mm Klinke (optional)	Oui, par 3,5 mm Klinke (optional)
Port USB (Mediaplayer)	Oui	Oui
PC (VGA)	Oui	Oui
PC Audio (3,5 mm)	Oui	Oui
Branchement antenne analogique/DVB-T avec sortie 5V pour antennes DVB-T actives	Oui	Oui
Raccord d'antenne DVB-S2	Oui, chez CAV192LDTS	Oui
Slot CI	Oui	Oui
Sortie audio numérique (Cinch)	Oui	Oui
Ecouteur (3,5 mm)	Oui	Oui
Télécommande	Oui	Oui
Socle (amovible) Oui	Oui
Câble de jonction 12V	Oui	Oui
Bloc d'alimentation (100 ... 240 V), externe	Oui	Oui
Dispositif de fixation VESA	Oui, 100 mm	Oui, 100 mm
Interrupteur de l'appareil marche/arrêt	Oui	Oui
Formats de données USB	Audio: aac, m4a, mp3, wav, wmaImage: bmp, jpg, jpeg, pngVideo: avi (XVID, DivX), mp4 (H.264), mkv (MP4V), mpg (MPEG-1, MPEG-2)
Tension d'alimentation	12-24 V	12-24 V
Consommation mode de (arrêt/veille/marche)	CAV192LDTS: 0/0,2/28 Watt	CAV222LTS: 0/0,2/25 WattCAV222LDTS: 0/0,2/30 Watt
Poids	CAV192LDTS: 3,5 kg	CAV222LTS: 3,5 kgCAV222LDTS: 3,8 kg
Classe d'efficacité énergétique	B	B
Plage de température service/stockage	0...50°C/-20...60°C	0...50°C/-20...60°C
Classe de défauts de Pixel, selon EN ISO 9241-307	0 (sans erreurs)	0 (sans erreurs)
Dimension (L X H X P en mm) sans socle	460 x 293 x 42,5 mm	527 x 331 x 42,5 mm

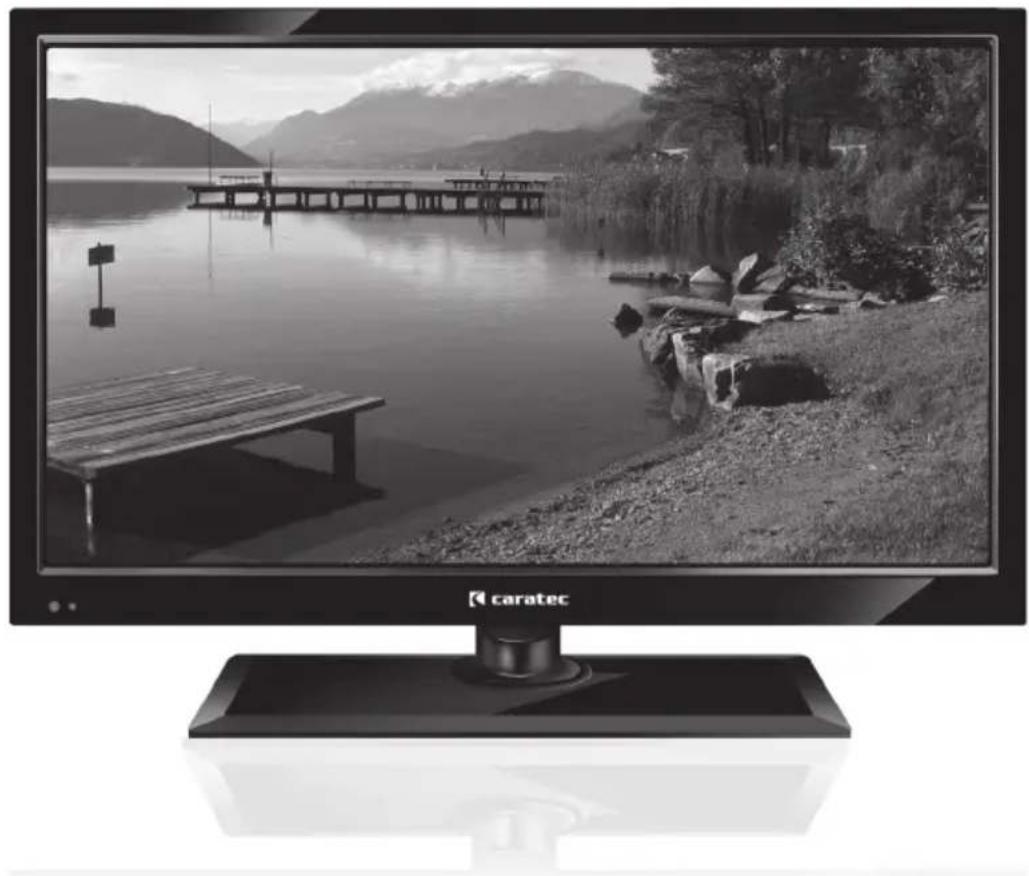

Données techniques 24" (61 cm) LED TV CAV242
Numéro de référence CAV242LTS
Résolution (Pixel) 1920 x 1080 px (Full HD)
Format de l'image 16:9
Rapport du contraste 1000:1
Luminosité 250 cd/m2
Angle de visualisation (G/D/H/B) 85°/85°/80°/80°
Haut-parleurs 2 x 3 Watt
Tuner TV analogique Oui
Tuner DVB -T Oui
Tuner DVB - S2 Oui
Lecteur DVD Non
HDMI Oui
Péritel Oui
Composant (Y,Pb,Pr) Oui, par 3,5 mm Klinke (optional)
Composite (FBAS) Oui, par 3,5 mm Klinke (optional)
Port USB (Mediaplayer)	Oui
PC (VGA)	Oui
PC Audio (3,5 mm)	Oui
Branchement antenne analogique/DVB-T avec sortie 5V pour antennes DVB-T actives	Oui
Raccord d'antenne DVB-S2	Oui
Slot CI	Oui
Sortie audio numérique (Cinch)	Oui
Ecouteur (3,5 mm) Oui
Télécommande	Oui
Socle (amovible)	Oui
Câble de jonction 12V	Oui
Bloc d'alimentation (100 ... 240 V), externe	Oui
Dispositif de fixation VESA	Oui, 100 mm
Interrupteur de l'appareil marche/arrêt	Oui
Formats de données USB	Audio: aac, m4a, mp3, wav, wmaImage: bmp, jpg, jpeg, pngVideo: avi (XVID, DivX), mp4 (H.264), mkv (MP4V), mpg (MPEG-1, MPEG-2)
Tension d'alimentation	12-24 V
Consommation mode de (arrêt/veille/marche)	CAV242LTS: 0/0,2/28 Watt
Poids	CAV242LTS: 3,6 kg
Classe d'efficacité énergétique	B
Plage de température service/stockage	0...50°C/-20...60°C
Classe de défauts de Pixel, selon EN ISO 9241-307	0 (sans erreurs)
Dimension (L X H X P en mm) sans socle	581,5 x 362 x 42,5 mm

10.1. Remarques concernant la classe d'erreurs de pixels

Tous les écrans plats proposés par Caratec GmbH correspondent à la classe 0 s'il n'y a pas d'autre indication.

Les défauts de Pixel qui se manifestent sur les écrans plats sont conditionnées par les technologies et par la production. Un écran de 22 pouces avec une résolution de 1902 x 1080 points se compos de plus de 2 millions de cellules commandées par des transistors minuscules. Avec un tel nombre impressionnant de cellules il est possible que malgré les normes de qualité les plus strictes qu'une ou plusieurs cellules ne fonctionnent pas parfaitement et sont allumées ou éteintes en permanence. Les conséquences sont alors des Pixel noirs ou brillants en permanence.

A cet effet, la norme ISO 9241-307 définit des classes de qualité et assure ainsi une transparence en relation avec les droits de garantie des clients, revendeurs et grossistes envers le fabricant du produit. Avec l'application d'une classe de défauts ISO, les fabricants de moniteurs s'engagent à respecter les normes respectives dans leur production de série. Les classes de défaut de Pixel s'orientent au nombre de défauts et au type de défaut spécifique tel qu'indiqué dans le tableau suivant.

Classe de défaut	Type d'erreur 1Pixel défectueux lumineux en permanence	Type d'erreur 2Pixel défectueux noir en permanence	Type d'erreur 3Sous-pixel défectueux lumineux en permanence	Type d'erreur 3Sous-pixel défectueux lumineux en permanence
0 0 0 0 0
I 1 1 2 2
II 2 2 5 2
III 5 15 jusqu'à 50
IV 50 150 jusqu'à 500

Le nombre de défaut de Pixel est défini par 1 million de Pixel.

Explication:

Un Pixel brillant en permanence (type de défaut 1) gêne l'utilisateur plus qu'un Pixel noir en permanence (type de défaut 2). Un sous-Pixel défectueux gêne le moins lorsqu'il est noir (type de défaut 3) ou qu'il brille à l'une des trois couleurs rouge, verte ou bleue.

En raison de ces différences, le nombre de défauts toléré des trois types de défauts (par ex. classe II) diverge également. Alors que les types de défauts 1 et 2 ne peuvent apparaître que deux fois, cinq sous-Pixel défectueux (type de défaut 3) sont admis.

Tous les écrans plats proposés par la société Caratec GmbH sont conformes à la classes II si aucune indication particulière à ce sujet n'est donnée.

Caratec GmbH

Buschurweg 4

D-76870 Kandel

[phone]

[phone]

www.caratec.de
