Produkttyp	LED-Fernseher 24" (61 cm)
Auflösung	1920 x 1080 Pixel (Full HD)
Bildformat	16:9
Kontrastverhältnis	1000:1
Helligkeit	250 cd/m²
Betrachtungswinkel (H/V)	85°/85°/80°/80°
Lautsprecher	2 x 3 Watt
Tuner	Analog, DVB-T, DVB-S2, DVB-C
Anschlüsse	HDMI, SCART, Komponente (YPbPr), Composite, USB, PC (VGA), PC Audio, Digitaler Audioausgang (SPDIF), Kopfhöreranschluss
USB-Anschluss	Ja (FAT32, bis zu 500 GB)
Unterstützte USB-Formate	Audio: AAC, M4A, MP3, WAV, WMA; Video: AVI (XVID, DivX), MP4 (H.264), MKV (MP4V), MPG (MPEG-1/2); Bild: BMP, JPG, JPEG, PNG; Text: TXT
CI-Slot	Ja
Stromversorgung	12–24 V DC (über Zigarettenanzünderkabel oder mitgeliefertes 230 V/12 V Netzteil)
Verbrauch (Standby/Betrieb)	0,2 W / 28 W
Energieeffizienzklasse	B
Maße (B x H x T) ohne Standfuß	581,5 x 362 x 42,5 mm
Gewicht	3,6 kg
VESA-Aufnahme	100 x 100 mm (Schrauben M4, max. Tiefe 8 mm)
Betriebstemperatur	0 °C bis 50 °C
Pixelfehlerklasse	0 (keine Fehler gemäß ISO 9241-307)
Mitgeliefertes Zubehör	Fernbedienung, AAA-Batterien, abnehmbarer Standfuß, 12 V Stromkabel, 230 V/12 V Netzteil, Bedienungsanleitung

Häufig gestellte Fragen - CAV242L Caratec

Wie schließe ich die Stromversorgung des Fernsehers an?

Sie können den Fernseher über den Zigarettenanzünderanschluss (12–24 V) oder das mitgelieferte 230-V-Netzteil mit Strom versorgen. Schließen Sie das Stromkabel an die DC-12-V-Buchse auf der Rückseite des Fernsehers an und stellen Sie den hinteren Schalter auf Ein.

Wie führe ich einen automatischen Sendersuchlauf durch?

Wählen Sie die gewünschte Quelle (DVB-T, DVB-C, DVB-S) mit der INPUT-Taste. Drücken Sie LCD MENU, gehen Sie zu Kanäle, wählen Sie Automatischer Suchlauf und bestätigen Sie mit OK. Der Suchlauf kann bis zu 20 Minuten dauern.

Kann ich Videodateien von einem USB-Stick abspielen?

Ja, schließen Sie einen USB-Stick mit FAT32-Formatierung an (max. 500 GB). Drücken Sie die MEDIA-Taste auf der Fernbedienung oder wählen Sie USB als Quelle. Wählen Sie die Kategorie Film, durchsuchen Sie die Ordner und wählen Sie eine kompatible Datei (AVI, MP4, MKV, MPG).

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität +/-). Ersetzen Sie die Batterien gegebenenfalls durch neue (AAA 1,5 V). Stellen Sie sicher, dass kein Hindernis das Signal zwischen Fernbedienung und Fernseher blockiert.

Wie montiere ich den Fernseher auf einer VESA-Wandhalterung?

Entfernen Sie den Standfuß, indem Sie die Schrauben lösen. Der Fernseher ist VESA 100x100 mm kompatibel. Verwenden Sie M4-Schrauben mit einer maximalen Tiefe von 8 mm, um das Gerät nicht zu beschädigen.

Was tun, wenn der Bildschirm 'Kein Signal' anzeigt?

Überprüfen Sie, ob die richtige Quelle ausgewählt ist (INPUT-Taste). Stellen Sie sicher, dass die Antenne oder das Kabel richtig angeschlossen ist. Wenn Sie DVB-T verwenden, aktivieren Sie im Menü die Option 5V Aktive Antenne, falls Ihre Antenne passiv ist.

Wie reinige ich den Bildschirm des Fernsehers?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein weiches, feuchtes Tuch (keine Reinigungsmittel). Bei hartnäckigen Flecken verwenden Sie ein spezielles Reinigungsmittel für Flachbildschirme. Vermeiden Sie Kontakt mit Flüssigkeiten.

Welche Dateiformate werden vom USB-Player unterstützt?

Audio: AAC, M4A, MP3, WAV, WMA. Video: AVI (XVID, DivX), MP4 (H.264), MKV (MP4V), MPG (MPEG-1, MPEG-2). Bild: BMP, JPG, JPEG, PNG. Text: TXT. Das Gerät muss im FAT32-Format sein und eine maximale Kapazität von 500 GB haben.

Wie stelle ich die automatische Abschaltung des Fernsehers ein?

Drücken Sie LCD MENU, gehen Sie zu Zeitplan, dann Ausschaltzeit (oder Auto-Standby). Stellen Sie die gewünschte Zeit ein. Wenn der Timer erreicht ist, schaltet der Fernseher in den Standby.

Hat der Fernseher ein integriertes CD/DVD-Laufwerk?

Nein, das Modell CAV242LTS hat kein DVD-Laufwerk. Die Medienwiedergabe erfolgt über den USB-Anschluss oder die HDMI/Composite-Eingänge.

BEDIENUNGSANLEITUNG CAV242L Caratec

1. Allgemeine Hinweise....4
2. Lieferumfang 5
3. Inbetriebnahme und Bedienung 6

3.1. Anschlüsse am Gerät 6
3.2. Herstellen der Stromversorgung 6
3.3. Bild- und Tonquellen 7
3.4. Die Bedienleiste am Gerät 8
3.5. Die Fernbedienung 8
3.6. Befestigung am VESA-Halter 11

1. Das Hauptmenü....12

4.1. Navigation im Menü 12
4.2. Die Ebene „Kanal“ 12
4.3. Die Ebene „Bild" 13
4.4. Die Ebene „Ton“ 13
4.5. Die Ebene „Zeit“ 14
4.6. Die Ebene „Funktionen“ 14
4.7. Die Ebene „Sperre“ 15

1. Das DVD-Menü 16

5.1. Navigation im Menü 16
5.2. Allgemeine Einstellungen 16
5.3. Audioeinstellungen 17
5.4. Präferenzen 17

1. Die Fernsehfunktionen....18

6.1. Fernsehen über Satellit (DVB-S) 18
6.2. Fernsehen über eine terrestrische Antenne (DVB-T).... 19
6.3. Fernsehen über Kabelanschluss (DVB-C)....19
6.4. Sichern und Wiederherstellen der persönlichen Senderliste.... 19
6.5. Zurücksetzen der DVB-S Senderliste.... 19

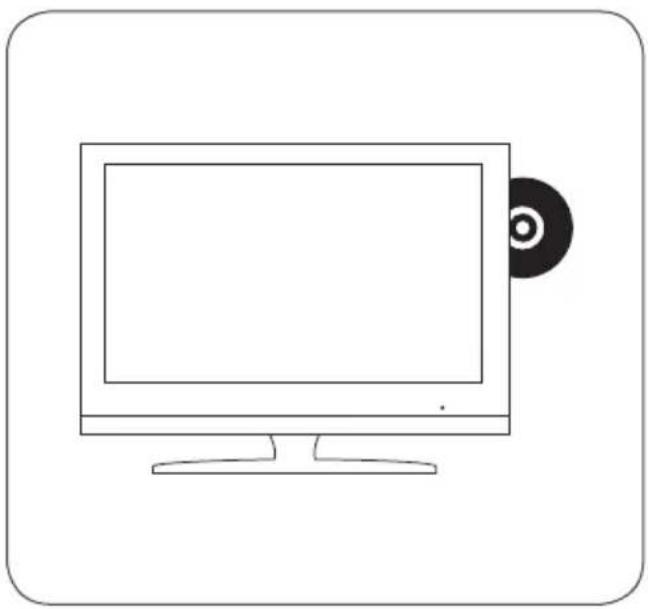

1. Wiedergabe einer DVD 20

2. Wiedergabe von Medien (USB) 21

8.1. Voraussetzungen....21
8.2. Wiedergabe.... 21

1. Fehlerbeseitigung 22

2. Spezifikation 23

10.1. Hinweise zu der Pixelfehlerklasse....25

1. Allgemeine Hinweise

Um unnötige Schäden von Ihrem Gerät abzuwenden, beachten Sie bei der Inbetriebnahme sowie Benutzung des Gerätes folgende Sicherheitshinweise:

Montage an einem Wandhalter	vissern Sie sich, dass die Montageschrauben (M4) max. 8 mm in das Gerät ragen. Längere Schrauben können zu Beschädigungen am Gerät führen.
Das Gerät reinigen	unbedingt den Netzanschluss trennen. Das Gerät nur mit einem weichen angefeuchteten Tuch oder speziellen Reinigungsmitteln für Flachbildschirme reinigen.
LED-Display	u starken Druck auf die Bildschirmfläche beschädigt werden.
Hitze / Feuchtigkeit	Das Gerät sollte nicht extremer Hitze (direkte Sonneneinstrahlung, Heizkörper, offenes Feuer) oder Feuchtigkeit ausgesetzt sein.
Kondensfeuchtigkeit	chsel von einer kalten in eine warme Umgebung ist das Gerät mind. eine Stunde lang ohne Stromversorgung stehen zu lassen. Der schnelle Temperaturwechsel kann zu Kondenswasserbildung im Gerät führen, welche im Betrieb Beschädigungen verursacht.
Luftzirkulation	des Gerätes zu verhindern, müssen die Lüftungsöffnungen auf der Rückseite jederzeit frei bleiben.
Kleinteile	s in das Gerät keinerlei Kleinteile oder Flüssigkeiten eindringen. Diese können zu Beschädigungen im Gerät oder sogar zum Brand führen.

2. Lieferumfang

Bitte stellen Sie sicher, dass folgende Teile im Lieferumfang enthalten sind.

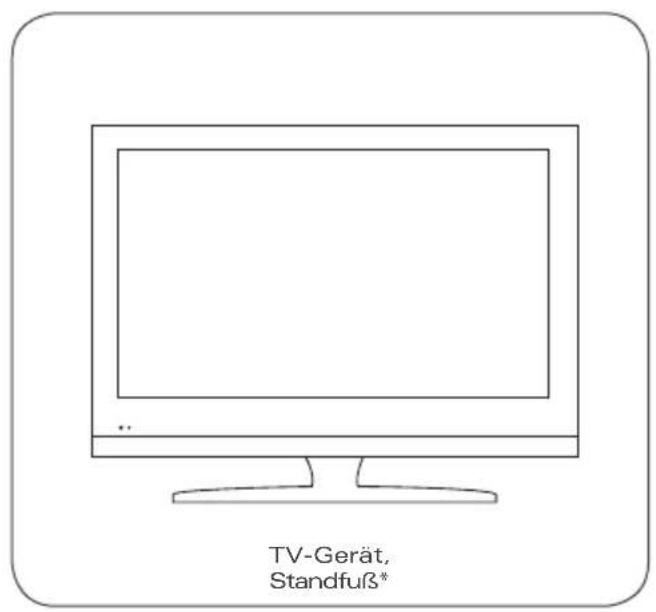

TV-Gerät, Standfuß*

Fernbedienung, 2 AAA-Batterien*

Anleitung

Netzanschluss- leitung*

12V Netzteil*

Anschlussleitung für Zigarettenanzünder*

* optional, je nach Version

3. Inbetriebnahme und Bedienung

3.1. Anschlüsse am Gerät

Externe Geräte oder Quellen können auf der Rückseite des Gerätes angeschlossen werden. An den Antenneneingang können sowohl passive als auch aktive Antennen (mit integriertem Verstärker) angeschlossen werden.

Anschluss Erklärung
DC 12V Anschluss Netzkabel	/ Spannungsversorgung
HDMI Digitaler A/V-Eingang für externe Quelle
SCART A/V-Eingang für externe Quelle
PC AUDIO Audioanschluss PC
PC Videoanschluss PC
DVB-T/C TV Antennenanschluss
COAXIAL Digitaler Audioausgang
MINI AV AV-Eingang
MINI YPBPR Component Video-Eingang
USB USB-Anschluss zum Wiedergeben von Medien-Daten (FAT32)
DVB-S2 Anschluss für Satellitenantenne
CI	CI-Slot zum Empfang verschlüsselter Programme
EARPHONE	Kopfhörerausgang

* optional, je nach Version

3.2. Herstellen der Stromversorgung

Um Ihren Caratec Fernseher mit Spannung zu versorgen, haben Sie folgende Möglichkeiten:

1. Anschluss an das Bordnetz des Fahrzeuges (12-24VDC). Bei Leitungslängen über 5 m ist ein Kabelquerschnitt von min. 2 x 2,5 mm² zu verwenden.

Positive Polung: - ● +

1. Anschluss an den Zigarettenanzünder (12-24VDC).
2. Anschluss an einer 230V-Steckdose mit dem mitgelieferten Netzteil (230VAC/12VDC).

Nach dem Herstellen der Stromversorgung den Geräteschalter auf der Rückseite einschalten.

3.3. Bild- und Tonquellen

Auswählen einer anderen Quelle:

Aktion Bedienleiste Fernbedienung
Quellenauswahl öffnen TV/AV INPUT
Quelle auswählen CH+ (hoch)	CH- (runter)	▲ (hoch)▼ (runter)
Auswahl bestätigen VOL + (vor) OK

Folgende Quellen werden von Ihrem Gerät unterstützt:

Quelle CAV192LTS	CAV222LTSCAV242LTS	CAV192LDTSCAV222LDTSCAV242LDTS
ATV (analoges Fernsehen)	√	√
DVB-T	√	√
DVB-C	√	√
DVB-S	√	√
USB	√	√
AV	√	√
PC	√	√
YPBPR	√	√
DVD -		√
Scart	√	√
HDMI	√	√

Möglicherweise sind nicht alle Austattungsvarianten in allen Größen erhältlich.

3.4. Die Bedienleiste am Gerät

Auf der rechten Seite des Fernsehers finden Sie eine Bedienleiste mit der Sie die wichtigsten Funktionen steuern können.

PLAY/PAUSE: Disk abspielen / anhalten

EJECT: Disk auswerfen

STANDBY: Gerät ein- und ausschalten

TV/AV: Quellenauswahl

CH+: nächster Kanal, Navigation: ▲

CH-: vorheriger Kanal, Navigation: ▼

VOL+: Lautsärke erhöhen, Navigation: ▶

VOL-: Lautsärke reduzieren, Navigation:

MENU: Menü anzeigen

3.5. Die Fernbedienung

Um die Fernbedienung in Betrieb zu nehmen, öffnen Sie das Batteriefach auf der Rückseite und setzen Sie die mitgelieferten Batterien (AAA, 2 x 1,5V) entsprechend der Markierungen „+“ und „-“ ein.

Nr.	Bezeichnung Erklärung
01	STANDBY Gerät Ein-/Ausschalten
02	Ziffertasten Zur Eingabe von Zahlen
03	-/- Kanalauswahl
04	ASPECT Bildformatumschaltung
05	VOL + Lautstärke erhöhen
06	VOL - Lautstärke senken
07	DISPL AY Anzeige der Informationsleiste
08	▲	Navigationstaste: nach oben
09	OK Navigationstaste: bestätigen
10	◀	Navigationstaste: nach links
11	▼	Navigationstaste: nach unten
12	LCD MENU	Anzeige des Hauptmenüs
13	PMODE	Auswahl des Bildmodus
14	INPUT	Quellenauswahl
35	LANG Audiosprache ändern
39	SMODE Auswahl des Audiomodus
40	SLEEP	Einstellen des Sleep-Timers
41	EXIT	Menü verlassen
42	▶	Navigationstaste: nach rechts
43	CH Kanalwahl runter
44	NICAM Nicht belegt
45	CH Kanalwahl hoch
46	Auf zuletzt gewählten	Kanal schalten
47	AUTO Automatische	Bildanpassung im PC-Modus
48	MUTE Stummschaltung

Nur bei Geräten mit DVB-T / DVB-S

Nr.	Bezeichnung Erklärung
15	FAV - Kanalwahl Favoriten runter
16	FAV Anzeigen der Favoritenliste
17	HOLD Seitenwechsel im Teletext verhindern
18	TEXT Teletext öffnen
19	SIZE Teletextseite vergrößern
20	INDEX Zur Teletextstartseite zurückkehren
21	▶II	Time-Shift aktivieren
22	MEDIA Anzeige des Media-Menüs
23	■	Funktion nicht verfügbar
24	●	Funktion nicht verfügbar
25		Grüne Auswahltaste
26		Rote Auswahltaste
26	TV/RADIO	Zwischen Radio und TV umschalten
27		Gelbe Auswahltaste
28		Blaue Auswahltaste
36	SUB TITLE Untertitel einstellen
37	FAV + Kanalwahl Favoriten hoch
38	EPG	Programmübersicht (Electronic Programm Guide)

Nur bei Geräten mit DVD

Nr. Bezeichnung Erklärung
17	ZOOM	Bild vergrößern / verkleinern
19 TITLE	Titelmenü
20 D.MENU	DVD	Hauptmenü
21	▶II	Wiedergabe / Pause
23		Stop
25 INTRO	Kapitelübersicht
Nr.	Bezeichnung	Erklärung
27	REPEAT	Wiederholung
28	A-B	Wiederholung selbst ausgewählter Szenen
29	I◀◀	Kapitel zurück
30	▶▶I	Kapitel vor
31	◀◀	Rückwärts
32	▶▶	Vorwärts
33	D.DISP	Information: Zeit, Kapitel, Restzeit
34	GOTO Kapitelauswahl
36	SUBTITLE Untertitel einstellen
41	DVD SETUP	Anzeige des DVD-Menüs
47	▲	Auswurf der DVD

AUTOSTANDBYMUTE 1 48 123 47 456 789 46 ASPECTNICAM 45 + - + + 44 DISPLAY 43 42 41 40 INPUT PMOOSMOOESLEEP 39 FAV FAV-FAV-EPG 38 TEXT HOLD LANGSUBTITLE 37 INDEX SIZEREVEALSUBPAGE 36 MEDIA 35 22 23 24 25 26 TV/RADIO 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 100

3.6. Befestigung am VESA-Halter

ACHTUNG: Bitte beachten Sie bei der Montage an einen VESA-Halter, dass die Schrauben (M4) max. 8 mm in das Gerät ragen dürfen.

Um den Monitor an einem Halter zu befestigen, kann der Standfuß wie folgt abgenommen werden:

Schaubild Vorgehensweise

Legen Sie das Gerät vorsichtig auf eine ebene Fläche. Um zu verhindern, dass der LED-Bildschirm verkratzt, legen Sie ein sauberes, weiches Tuch unter.

Entfernen Sie die beiden Schrauben an der Unterseite. Drücken Sie anschließend den Knopf an der Oberseite und entfernen Sie den Standfuß mit einer Rechtsdrehung.

Lösen Sie die letzten drei Schrauben um den Halter vollständig zu entfernen.

4. Das Hauptmenü

Um Ihr Gerät an Ihre Bedürfnisse anzupassen, können Sie über das Menü verschiedene Einstellungen vornehmen. Über die „LCD MENU“-Taste auf der Fernbedienung oder die „MENU“-Taste auf der Bedienleiste können Sie auf das Hauptmenü zugreifen.

4.1. Navigation im Menü

Aktion Bedienleiste Fernbedienung
TV-Menü aufrufen MENU LCD MENU
Ebene wählen VOL+ (vor)	VOL- (zurück)	▸ (vor)◀ (zurück)
In die Einstellungs-Maske einer Ebene wechseln	CH- (runter)	▼ (runter)
Die Einstellungs-Maske einer Ebene verlassen MENU LCD MENU
Innerhalb der Einstellungs-Maske navigieren CH+ (hoch)	CH- (runter)	▲ (hoch)▼ (runter)
Einstellungen verändern TV/AV OK
Einstellung bestätigen und Einstellungs-Maske verlassen	MENU	OK
TV-Menü verlassen MENU EXIT

Bitte beachten Sie immer auch die Navigationshinweise am Bildschirm.

4.2. Die Ebene „Kanal“

Um Einstellungen in der Ebene „Kanal“ vorzunehmen, gehen Sie wie folgt vor:

1. Rufen Sie das Menü über die „LCD MENU“-Taste auf.
2. Wählen Sie die Ebene „Kanal“ aus.
3. Wechseln Sie in die Einstellungs-Maske der Ebene.

Funktion	Erklärung
Automatische Sendersuche	Automatischen Sendersuchlauf für die ausgewählte Quelle starten.
Manuelle Sendersuche (DVB-C/T sowie ATV)	Manuellen Sendersuchlauf für die ausgewählte Quelle starten.
Programme bearbeiten	Sender ordnen, löschen, sperren oder als Favoriten kennzeichnen.
Signalinformation	Signalinformationen zum Sender anzeigen lassen.
CI-Information	Informationen zur eingesteckten CI-Karten anzeigen lassen.
5V Aktivantenne	Bei aktiven Antennen einschalten um 5V auf die Antenne zu schalten.
Satelliteneinstellungen	Verwaltung der Satelliten und Transponder.
Senderliste zurücksetzen	Zurücksetzen der Senderliste auf den Auslieferungszustand.

4.3. Die Ebene „Bild“

Um Einstellungen in der Ebene „Bild“ vorzunehmen, gehen Sie wie folgt vor:

1. Rufen Sie das Menü über die „LCD MENU“-Taste auf.
2. Wählen Sie die Ebene „Bild“ aus.
3. Wechseln Sie in die Einstellungs-Maske der Ebene.

Funktion Erklärung
Bildmodus	Bildmodus einstellen (Standard / Dynamisch / Weich / Benutzer).
Kontrast	Kontrastverhältnis einstellen.
Helligkeit	Helligkeit einstellen.
Farbe	Farbverhältnisse einstellen.
Schärfe	Bildschärfe einstellen.
Farbton	Farbton einstellen (nur NTSC-Format).
Farbtemperatur	Farbtemperatur einstellen (Kalt / Mittel / Warm / Benutzer).
Rot	Feinabstimmung der Rottöne.
Grün	Feinabstimmung der Grüntöne.
Blau	Feinabstimmung der Blautöne.
Seitenverhältnis	Seitenverhältnis einstellen (4:3 / 16:9 / Zoom1 / Zoom2 / Panorama).
Rauschreduktion	Rauschreduktion einstellen (Aus / Niedrig / Mittel / Hoch).
PC-Konfiguration	Position und Größe des PC-Bildes einstellen.

4.4. Die Ebene „Ton“

Um Einstellungen in der Ebene „Ton“ vorzunehmen, gehen Sie wie folgt vor:

1. Rufen Sie das Menü über die „LCD MENU“-Taste auf.
2. Wählen Sie die Ebene „Ton“ aus.
3. Wechseln Sie in die Einstellungs-Maske der Ebene.

Funktion Erklärung
Effekt	Auswahl eines vorkonfigurierten Soundeffektes (Standard / Musik / Film / Sport / Benutzer).
Höhe	Höhen einstellen.
Bass	Tiefen (Bässe) einstellen.
Balance	Balance zwischen rechtem und linkem Lautsprecher einstellen.
Autom. Lautstärke	Automatische Lautstärkeregelung ein- bzw. ausschalten.
Surround Sound	Surround-Wiedergabe ein- bzw. ausschalten.
SPDIF Mode	Modus des Digitalen Audioausgangs einstellen (Aus / PCM / Auto).

4.5. Die Ebene „Zeit“

Um Einstellungen in der Ebene „Zeit“ vorzunehmen, gehen Sie wie folgt vor:

1. Rufen Sie das Menü über die „LCD MENU“-Taste auf.
2. Wählen Sie die Ebene „Zeit“ aus.
3. Wechseln Sie in die Einstellungs-Maske der Ebene.

Funktion Erklärung
Uhr	Anzeige der automatisch eingestellten Uhrzeit.
Schaltuhr aus	Zeiteinstellung für festgelegte Ausschaltzeiten.
Schaltuhr ein	Zeiteinstellung für festgelegte Einschaltzeiten.
Sleep Timer	Zeit einstellen, nach der sich das Gerät automatisch ausschaltet.
Autom. Ausschalten	Einstellen, ob sich das Gerät automatisch ausschaltet, wenn keine Eingaben gemacht werden.
Zeitzone	Zeitzone einstellen.

4.6. Die Ebene „Funktionen“

Um Einstellungen in der Ebene „Funktionen“ vorzunehmen, gehen Sie wie folgt vor:

1. Rufen Sie das Menü über die „LCD MENU“-Taste auf.
2. Wählen Sie die Ebene „Funktionen“ aus.
3. Wechseln Sie in die Einstellungs-Maske der Ebene.

Funktion Erklärung
Menüsprache	Menüsprache einstellen.
1. Audio Sprache	1. Audiosprache für Mehrkanalton einstellen.
2. Audio Sprache	2. Audiosprache für Mehrkanalton einstellen.
1. Untertitelsprache	1. Untertitelsprache einstellen.
2. Untertitelsprache	2. Untertitelsprache einstellen.
Menü ausblenden	Zeit einstellen, nach der das Menü ausblendet.
Land	Abhängig von der Sendersuche in DVB-T. Nicht einstellbar.
Werkseinstellungen	Das Gerät auf die Werkseinstellungen zurücksetzen.

4.7. Die Ebene „Sperre“

Um Einstellungen in der Ebene „Sperre“ vorzunehmen, gehen Sie wie folgt vor:

1. Rufen Sie das Menü über die „LCD MENU“-Taste auf.
2. Wählen Sie die Ebene „Sperre“ aus.
3. Wechseln Sie in die Einstellungs-Maske der Ebene.

Eingabe des eingestellten PIN-Codes notwendig. Werksseitiger PIN-Code: „0000“.

Funktion Erklärung
Kindersicherung	Kindersicherung ein- bzw. ausschalten.
PIN Code ändern	Werksseitigen PIN-Code personalisieren.
Sender sperren	Einzelne Sender sperren. Zugriff ist dann nur mit PIN-Code möglich.
Jugendschutz	Altersgrenze für Jugendschutzeinstellungen festlegen.
Hotel Mode	Funktionen des Gerätes für den Benutzer einschränken. Die Senderliste importieren und exportieren.

5. Das DVD-Menü

Um den DVD-Spieler auf Ihre Bedürfnisse anzupassen, können Sie im DVD-Menü verschiedene Einstellungen vornehmen. Über die „DVD SETUP“-Taste auf der Fernbedienung können Sie auf das DVD-Menü zugreifen.

5.1. Navigation im Menü

Aktion Vorgehensweise
DVD-Menü aufrufen DVD Setup	Voraussetzung: DVD als Quelle ausgewählt
Ebene wählen ▶ (vor)	◀ (zurück)
In die Einstellungs-Maske einer Ebene wechseln ▼ (runter)
Die Einstellungs-Maske einer Ebene verlassen ◀ (zurück)
Zeile in Einstellungs-Maske wechseln ▲ (hoch)	▼ (runter)
Einstellung zum Bearbeiten freigeben ▶ (vor)
Einstellungen verändern ▲ (hoch)	▼ (runter)
Einstellung bestätigen und Einstellungs-Maske verlassen	OK
DVD-Menü verlassen DVD Setup

5.2. Allgemeine Einstellungen

Funktion Erklärung
TV-Monitor	Bildschirmformat einstellen.
OSD-Sprache	Menü-Sprache einstellen (DE/FR/ENG).
Bildschirmschoner	Bildschirmschoner ein- / ausschalten. Schaltet sich ein, wenn das Bild für längere Zeit angehalten wurde.
Letzter Speicher	Ist diese Funktion eingeschaltet, merkt sich das Gerät beim Ausschalten die Position, an der Sie die DVD angehalten haben. Die Wiedergabe wird beim Starten der DVD an dieser Stelle fortgesetzt.

5.3. Audioeinstellungen

Funktion Erklärung
Lautsprecher einrichten	Downmix-Funktion (Mehrkanalton in Stereoton umrechnen) ein- / ausschalten
Zweikanal	Stereo- und Monokanäle umschalten
Dynamisch	Differenz zwischen leisen und lauten Tönen wird ausgeglichen

5.4. Präferenzen

Auf dieses Menu kann nur bei ausgeworfener DVD zugegriffen werden.
Eingabe des eingestellten Kennworts notwendig. Werkseitiges Kennwort: „123456“.

Funktion Erklärung
TV-Norm	Fernsehnorm einstellen (PAL / NTSC).
Audio	Wiedergabesprache einstellen.
Untertitel	Untertitel-Sprache einstellen.
DVD Menü	Menüsprache einstellen.
Sperrfunktion	Wird ein Film eingelegt, dessen Altersfreigabe höher eingestuft ist als die von Ihnen freigegebene, kann er nicht abgespielt werden.
Kennwort	Kennwort personalisieren.
Grundeinstellungen	DVD-Menü auf Werkseinstellungen zurücksetzen.

6. Die Fernsehfunktionen

Hinweis: Je nach Standort kann der Suchlauf bis zu 20 Min. dauern. Wird der Suchlauf abgebrochen, ist die Senderliste unvollständig oder sogar leer. Sie können die Senderliste jedoch auf den Auslieferungszustand zurücksetzen.

6.1. Fernsehen über Satellit (DVB-S)

Anschluss

Verbinden Sie die Satellitenantenne und das Gerät mit einem handelsüblichen Koaxialkabel am „DVB-S-Tuner“-Eingang. Richten Sie die Antenne auf den gewünschten Satelliten aus.

Automatischer Sendersuchlauf

Um einen automatischen Sendersuchlauf zu starten, gehen Sie wie folgt vor:

1. Wählen Sie als Quelle „DVB-S“ aus.
2. Drücken Sie die „LCD MENU“-Taste auf Ihrer Fernbedienung.
3. Wählen Sie die Funktion „Automatische Sendersuche“ aus.

4. Bestätigen Sie mit der „OK“-Taste.

5. Im folgenden Fenster können Sie den Suchlauf konfigurieren. Empfohlene Einstellung:

Scan Mode >Blind Scan<*
Channel Type >All<
Service Type >All<
Polarization >Auto<

1. Starten Sie mit der blauen Taste auf Ihrer Fernbedienung den Suchlauf.

2. Nach Beendigung der Kanalabstimmung erscheint ein beliebiges TV-Bild, sofern ein Signal vorliegt.

Manuelle Sendersuche

Um eine manuelle Sendersuche durchzuführen, gehen Sie wie folgt vor:

1. Wählen Sie als Quelle „DVB-S“ aus.
2. Drücken Sie die „LCD MENU“-Taste auf Ihrer Fernbedienung.
3. Wählen Sie in der Ebene „Kanal“ die Funktion „Satelliteneinstellungen“ aus.

4. Wählen Sie sich den gewünschten Satelliten oder Transponder aus und markieren Sie ihn mit der „OK“-Taste.

5. Drücken Sie die blaue Taste auf Ihrer Fernbedienung und wählen Sie im folgenden Fenster: Scan Mode >Blind Scan<*

1. Starten Sie mit der blauen Taste auf Ihrer Fernbedienung den Suchlauf.

2. Nach Beendigung der Kanalabstimmung erscheint ein beliebiges TV-Bild, sofern ein Signal vorliegt.

*

Scan Mode Erklärung
Standard Scan	Suchlauf über die dem Gerät bekannten Transponder auf dem Satelliten.
Blind Scan	Kompletter Suchlauf über das komplette Frequenzspektrum eines Satelliten ohne die Verwendung von Voreinstellungen.
Netzwerk Scan	Suchlauf mit Hilfe einer vom Satelliten übertragenen Transponderliste.

6.2. Fernsehen über eine terrestrische Antenne (DVB-T)

Anschluss

Verbinden Sie Ihre terrestrische Antenne mit dem „DVB-T/C“-Eingang auf der Rückseite. Sollten Sie eine passive Antenne (ohne eigene Stromversorgung) nutzen, schalten Sie im Hauptmenü in der Ebene Kanal die Option „5V Aktivantenne“ auf „ein“.

Manuelle Sendersuche

Um eine manuelle Sendersuche durchzuführen, gehen Sie wie folgt vor:

1. Wählen Sie als Quelle „DVB-T“ aus.
2. Drücken Sie die „LCD MENU“-Taste auf Ihrer Fernbedienung.
3. Wählen Sie die Funktion „Manuelle Sendersuche“ aus.
4. Bestätigen Sie mit der „OK“-Taste.
5. Im folgenden Fenster können Sie den Suchlauf konfigurieren. (Empfohlen: VOLL / Auto / Auto / Auto).

6.3. Fernsehen über Kabelanschluss (DVB-C)

Anschluss

Verbinden Sie Ihre Anschlussdose und das Gerät mit einem handelsüblichen Koaxialkabel am „DVB-T/C“-Eingang.

Manuelle Sendersuche

Um eine manuelle Sendersuche durchzuführen, gehen Sie wie folgt vor:

1. Wählen Sie als Quelle „DVB-C“ aus.
2. Drücken Sie die „LCD MENU“-Taste auf Ihrer Fernbedienung.
3. Wählen Sie die Funktion „Manuelle Sendersuche“ aus.
4. Bestätigen Sie mit der „OK“-Taste.
5. Im folgenden Fenster können Sie den Suchlauf konfigurieren. (Empfohlen: VOLL / Auto / Auto / Auto).

6.4. Sichern und Wiederherstellen der persönlichen Senderliste

Um Ihre persönliche Senderliste zu sichern oder wiederherzustellen, gehen Sie wie folgt vor:

1. Drücken Sie die „LCD MENU“-Taste auf Ihrer Fernbedienung
2. Wechseln Sie in die Ebene „Sperre“ (siehe 4.7).
3. Öffnen Sie die den Funktion „Hotel Mode“.

Schließen Sie an der Geräterückseite ein geeignetes leeres USB-Medium an. Wählen Sie die Funktion „Senderliste exportieren“ um Ihre aktuelle Senderliste zu sichern.

Zum Wiederherstellen einer bereits gesicherten Senderliste wählen Sie die Funktion „Senderliste importieren“. Die Senderlisten-Datei muss sich hierfür im Stammverzeichnis des USB-Mediums befinden.

6.5. Zurücksetzen der DVB-S Senderliste

Um die Senderliste auf den Auslieferungszustand zurücksetzen, gehen Sie wie folgt vor:

1. Wählen Sie als Quelle „DVB-S“ aus.
2. Drücken Sie die „LCD MENU“-Taste auf Ihrer Fernbedienung.
3. Wählen Sie die Funktion „Senderliste zurücksetzen“ aus und bestätigen Sie mit der „OK“-Taste.
4. Den folgenden Hinweis mit der Auswahl von „JA“ bestätigen.
5. Warten Sie bitte bis sich das Menü von alleine schließt.

7. Wiedergabe einer DVD

Zum Wiedergeben einer DVD legen Sie diese in das Laufwerk an der rechten Geräteseite ein. Achten Sie hierbei darauf, dass die DVD-Unterseite zu Ihnen zeigt. Führen Sie die DVD langsam ein, bis sie automatisch vom Laufwerk eingezogen wird.

Bitte beachten Sie, dass das Ein- und Auswerfen der DVD nur möglich ist, wenn DVD als Quelle ausgewählt ist.

8. Wiedergabe von Medien (USB)

8.1. Voraussetzungen

Sie können die auf einem USB-Medium gespeicherten Daten abspielen. Zum Abspielen von Media-Daten vergewissern Sie sich zunächst, dass Ihr Speichermedium folgende Eigenschaften erfüllt.

Eigenschaft
Formatierung FAT32
Max. Speichergröße 500 GB
US B-Typ USB 2.0
Unterstützte Dateiformate Audio: aac, m4a, mp3, wav,	wmaBild: bmp, jpg, jpeg, pngVideo: avi (XVID, DivX), mp4 (H.264), mkv (MP4V),mpg (MPEG-1, MPEG-2)Text: txt

8.2. Wiedergabe

1. Drücken Sie die „Media“-Taste an Ihrer Fernbedienung oder wählen Sie als Quelle „USB“ aus.
2. Im folgenden Menü werden Ihnen die vier Kategorieren „Foto“, „Musik“, „Film“ und „Text“ angezeigt. Wählen Sie die entsprechende Kategorie Ihrer Datei aus und bestätigen Sie mit der „OK“-Taste.
3. Wählen Sie den Speicherplatz (C) des Mediums und ggf. den Unterordner aus. Die auf dem Medium vorhandenen Daten werden angezeigt.
4. Zum Abspielen einer Datei drücken Sie die „OK“-Taste, zum Löschen einer Datei die rote Taste auf Ihrer Fernbedienung.

9. Fehlerbeseitigung

Problem Lösung
Keine Funktion Bitte stellen Sie	sicher, dass das Netzkabel korrekt angeschlossen ist.
	Bitte stellen Sie sicher, dass der Netzschalter auf der Rückseite eingeschaltet ist.
	Bitte stellen Sie sicher, dass die Polarität der Stromversorgung korrekt ist.
Kein Bild Bitte stellen Sie sicher	dass die entsprechende Quelle (Input) ausgewählt ist.
	Bitte stellen Sie sicher, dass die entsprechende Quelle bzw. Antenne korrekt angeschlossen ist.
Kein Ton Bitte überprüfen Sie die	Lautstärke.
	Bitte überprüfen Sie, ob die Mute-Funktion aktiviert ist.
Blauer Bildschirm Bitte stellen	Sie sicher, dass die entsprechende Quelle (Input) ausgewählt ist.
Gerät reagiert nicht auf Fernbedienung	Bitte stellen Sie sicher, dass die Batterien entsprechend der Polmarkierung eingelegt sind. Falls notwendig Batterien bitte austauschen.
DTV-/DVB-T-Modus: Fehlermeldung „kein Signal“	Bitte überprüfen Sie den Antennenanschluss.
	Bitte starten Sie den Programmsuchlauf erneut.
DVB-S-Modus: Fehlermeldung „kein Signal“	Bitte überprüfen Sie den Antennenanschluss.
	Bitte starten Sie den Programmsuchlauf erneut.
PC-Modus: Das Bild ist zu klein, zu groß oder verschoben	Bitte wählen Sie PC als Quelle und ändern Sie die die Bildeinstellung im LCD-Menü.
	Bitte wählen Sie PC als Quelle und betätigen Sie die Auto-Taste an der Fernbedienung.

Technische Daten 19" (47 cm) LED TV CAV192 22" (55 cm) LED TV CAV222
Artikelnummer CAV192LDTS CAV222LTS, CAV222LDTS
Auflösung (in Pixel) 1366 x 768 px 1920 x 1080 px (Full HD)
Bildformat 16:9 16:9
Kontrastverhältnis 1000:1 1000:1
Helligkeit 250 cd/m2 250 cd/m2
Sichtwinkel (R/L/O/U) 85°/85°/80°/80°	85°/85°/80°/80°
Lautsprecher	2 x 3 Watt 2 x 3 Watt
Analog TV-Tuner Ja	Ja
DVB-T Tuner	Ja	Ja
DVB-S2 Tuner	Ja, bei CAV192LDTS	Ja
DVD-Spieler	Ja, bei CAV192LDTS	Ja, bei CAV222LDTS
HDMI	Ja	Ja
Scart	Ja	Ja
Component (Y,Pb,Pr)	Ja, über 3,5 mm Klinke (optional)	Ja, über 3,5 mm Klinke (optional)
Composite (FBAS)	Ja, über 3,5 mm Klinke (optional)	Ja, über 3,5 mm Klinke (optional)
USB-Anschluss (Mediaplayer)	Ja	Ja
PC (VGA)	Ja	Ja
PC Audio (3,5 mm)	Ja	Ja
Antennenanschluss analog/DVB-T mit 5V Ausgang für aktive DVB-T Antennen	Ja	Ja
Antennenanschluss DVB-S2	Ja, bei CAV192LDTS	Ja
CI-Slot Ja	Ja
Digitaler Audioausgang (Cinch)	Ja	Ja
Kopfhörer (3,5 mm) Ja	Ja
Fernbedienung	Ja	Ja
Standfuß (abnehmbar)	Ja	Ja
12V Anschlussleitung Ja	Ja
Netzgerät (100 ... 240 V), extern	Ja	Ja
VESA Befestigungsmöglichkeit	Ja, 100 mm	Ja, 100 mm
Geräteschalter Ein/Aus	Ja	Ja
USB Dateiformate	Musik: aac, m4a, mp3, wav, wma; Bilder: bmp, jpg, jpeg, png; Video: avi (XVID, DivX), mp4 (H.264), mkv (MP4V), mpg (MPEG-1, MPEG-2)
Betriebsspannung 12-24 V	12-24 V
Leistungsaufnahme (aus/Standby/an)	CAV192LDTS: 0/0,2/28 Watt	CAV222LTS: 0/0,2/25 Watt CAV222LDTS: 0/0,2/30 Watt
Energieeffizienzklasse	B	B
Temperaturbereich Betrieb/Lagerung	0...50°C/-20...60°C	0...50°C/-20...60°C
Pixelfehlerklasse nach EN ISO 9241-307	0 (Fehlerfrei)	0 (Fehlerfrei)
Gewicht	CAV192LDTS: 3,5 kg	CAV222LTS: 3,5 kg CAV222LDTS: 3,8 kg
Maße (B x H x T in mm) ohne Fuß	460 x 293 x 42,5 mm	527 x 331 x 42,5 mm

Technische Daten 24" (61 cm) LED TV CAV242
Artikelnummer CAV242LTS
Auflösung (in Pixel) 1920 x 1080 px (Full HD)
Bildformat 16:9
Kontrastverhältnis 1000:1
Helligkeit 250 cd/m2
Sichtwinkel (R/L/O/U) 85°/85°/80°/80°
Lautsprecher 2 x 3 Watt
Analog TV-Tuner Ja
DVB -T Tun er Ja
DVB -S 2 Tun er Ja
DVD-Spieler Nein
HDMI Ja
Scart	Ja
Component (Y,Pb,Pr)	Ja, über 3,5 mm Klinke (optional)
Composite (FBAS) Ja, über 3,5 mm Klinke (optional)
USB-Anschluss (Mediaplayer)	Ja
PC (VGA)	Ja
PC Audio (3,5 mm)	Ja
Antennenanschluss analog/DVB-T mit 5V Ausgang für aktive DVB-T Antennen	Ja
Antennenanschluss DVB-S2	Ja
CI-Slot	Ja
Digitaler Audioausgang (Cinch)	Ja
Kopfhörer (3,5 mm) Ja
Fernbedienung	Ja
Standfuß (abnehmbar)	Ja
12V Anschlussleitung Ja
Netzgerät (100 ... 240 V), extern	Ja
VESA Befestigungsmöglichkeit	Ja, 100 mm
Geräteschalter Ein/Aus	Ja
USB Dateiformate	Musik: aac, m4a, mp3, wav, wmaBilder: bmp, jpg, jpeg, pngVideo: avi (XVID, DivX), mp4 (H.264), mkv (MP4V), mpg (MPEG-1, MPEG-2)
Betriebsspannung 12-24 V
Leistungsaufnahme (aus/Standby/an)	CAV242LTS: 0/0,2/28 Watt
Energieeffizienzklasse	B
Temperaturbereich Betrieb/Lagerung	0...50°C/-20...60°C
Pixelfehlerklasse nach EN ISO 9241-307	0 (Fehlerfrei)
Gewicht	CAV242LTS: 3,6 kg
Maße (B x H x T in mm) ohne Fuß	581,5 x 362 x 42,5 mm

10.1. Hinweise zu der Pixelfehlerklasse

Alle von Caratec GmbH angebotenen Flachbildschirme entsprechen der Klasse 0, sofern anders angegeben.

Die Pixelfehler treten bei Flachbildschirmen technologie- und produktionsbedingt auf. Ein 22" Display mit einer Auflösung von 1920 x 1080 Punkten besteht beispielsweise aus über 2 Millionen einzelnen und von winzigen Transistoren angesteuerten Bildschirmzellen. Bei einer solch gigantischen Anzahl ist es möglich, dass trotz höchster Qualitätsstandards eine oder mehrere einzelne Zellen nicht perfekt funktionieren und permanent ein- oder ausgeschaltet sind. Das Resultat sind dann ständig leuchtende oder ständig schwarze Pixel auf dem Schirm.

Die ISO-Norm 9241-307 legt diesbezüglich Qualitätsklassen fest und sorgt damit für Transparenz in Bezug auf Garantieansprüche von Endkunden, Händlern und Großhändlern gegenüber den Herstellern. Mit dem Kommitment zu einer ISO-Fehlerklasse verpflichten sich Monitorhersteller, den jeweils entsprechenden Standard in der Serienfertigung einzuhalten. Die Pixelfehlerklassen orientieren sich dabei - wie in der nachfolgenden Tabelle erläutert - an der Anzahl der Pixelfehler und am spezifischen Fehlertyp.

Fehlerklasse Fehlertyp 1defekter PixelStändig leuchtend	Fehlertyp 2defekter PixelStändig schwarz	Fehlertyp 3defekter Sub-PixelStändig leuchtend	Fehlertyp 3defekter Sub-PixelStändig schwarz
0 0 0 0 0
I 1 1 2 2
II 2 2 5 2
III 5 15 Bis zu 50
IV 50 150 Bis zu 500

Die Pixelfehlerzahl ist jeweils pro 1 Million Pixel definiert.

Erläuterung:

Ein ständig leuchtender Pixel (Fehlertyp 1) stört den Anwender mehr als ein ständig schwarzer Pixel (Fehlertyp 2). Am wenigsten fällt es auf, wenn lediglich ein Sub-Pixel defekt ist, und in einer der drei Farben rot, grün oder blau leuchtet oder schwarz ist (Fehlertyp 3).

Aufgrund dieser Unterschiede ist auch die jeweilig tolerierte Fehleranzahl der drei Fehlertypen zum Beispiel in Klasse II unterschiedlich.

Table of Contents

4.5. Niveau „Horaire“

4.6. Niveau „Options“

4.7. Niveau „Verrou“
