BEDIENUNGSANLEITUNG Vision CAV190B Caratec

These Anleitung ist einschließlich aller ihrer Teile urheberrechtlich geschützt. Jede Verwertung außerhalb der Grenzen des Urheberrechtsgesetzes ist ohne die schriftliche Zustimmung der Caratec GmbH unzulässig und strafbar. Dies gilt insbesondere für Vervielfaltigungen, Übersetzungen, Mikroverfilmen und die Einspeisung und Verarbeitung in elektronischen Systemen.

Die Wiedergabe von Gebrauchsnamen, Handelsnamen, Warenbezeichnungen usw. in dieser Anleitung berechtigt auch ohne besondere Kennzeichnung nicht zu der Annahme, dass solche Namen im Sinne der Markenschutz-Gesetzgebung als frei zu betrachten waren und darauf von jedermann benutzt werden dürfen.

Inhalt

1. Allgemeine Hinweise 4
2. Lieferumfang 5
3. Inbetriebnahme und Bedienung 6

3.1.Montage 6
3.2.Bedientasten 7
3.3.Anschluss am Gerat 8
3.4.Fernbedienung 9
3.5.Navigation in den Menus 10

1. Kurzanleitung zur Erstinbetriebnahme 12

4.1.Anschluss Strom 12
4.2. Einsatzen des Geräts 12
4.3. Erstinstallation bei Empfang über Satellit 12
4.4. Erstinstallation bei Empfang über DVB-C/DVB-T 14
4.5.Anschluss uber externe Quellen 15
4.6.Wichtige Hinweise zur Bedienung 16

5.Hauptmenu 18

5.1. Auswahldes Hauptmenus 18
5.2. Menu Sender 18
5.3.Menubild 22
5.4. Menu Ton 23
5.5.Menü Uhrzeit 24
5.6. Menu Konfiguration 26
5.7. Menu Schutz 27

1. Cl-Modul 29

6.1. Common Interface (CI) 29
6.2. Einfuhren der Smartcard und des CI-Moduls 29

7.Multimedia-Betrieb 30

7.1.Voraussetzungen 30
7.2.Wiedergabe 30
7.3.Beenden der Wiedergabe 33

1. Spezielle Funktionen 34

8.1.Anzeige Kanalliste 34
8.2.Favoriten 35
8.3.Kanalinfo 36
8.4.Untertitelsprache 36
8.5. Programmfuhrer (EPG) 37
8.6. Radio 37
8.7.Teletext 38

1. Fehlersuche 39

2. Spezifikation 40

1. Allgemeine Hinweise

Um unnötige Schäden von ihrer Gewät abzuwenden, beachten Sie bei Inbetriebnahme und Benutzung folgende Sicherheitshinweise:

Montage an einem Wandhalter Vergewissern Sie sich, dass die Montageschrauben (M4) max. 8 mm in das Gerät ragen. Längere Schrauben können zu Beschädigungen am Gerät führen.
Das Gerät reinigen Vor dem Reinigen unbedingt den Netzanschluss trennen. Das Gerät nur mit einem weichen angefeuchteten Tuch oder speziellen Reinigungsmitteln für Flachbildschirme reinigen.
LED-Display Das Gerät kann durch zu starken Druck auf die Bildschirmfläche beschädigt werden.
Hitze/Feuchtigkeit/Luftfeuchtigkeit	Das Gerät sollte nicht extremer Hitze (direkte Sonneneinstruhlung, Heizkörper, offenes Feuer) oder Feuchtigkeit ausgesetzt sein. Der Betrieb des Geräts in Räumen mit hoher Luftfeuchtigkeit sollen vermieden werden.
Kondensfeuchtigkeit Nach einem	Wechsel von einer kalten in eine warme Umgebung ist das Gerät mindestens eine Stunde lang ohne Stromversorgung stehen zu halten. Der schnelle Temperaturwechsel kann zu Kondenswasserbildung im Gerät führen, welche im Betrieb Beschädigungen verursacht.
Luftzirkulation Um eine Überhitzung des Geräts zu verhindern, müssen die Luftungsöffnungen auf der Rückseite jederzeit frei bleiben.
Kleinteileitte achehen Sie daraufuf, dass in das Gerät keinerlei Kleinteile oder Flüssigkeiten eindringen. Diese konnen zu Beschädigungen im Gerät oder soccer zum Brand führen.
Flüssigkeiten/Kerzen	Stellen Sie keine Behälter mit Flüssigkeiten oder brennende Kerzen auf das Gerät.
Quetschgefahr Achten Sie daraufuf, dass beim Drehen oder Schwenken des Geräts keine Finger oder Gegenstände gequetscht werden.
Stromversorgung Betreiben Sie das Gerät nur mit der in der Spezifikation angegebenen Spannung. Achten Sie daraufuf, dass der Netzstecker möglich erreichbar ist und das Gerät jederzeit vom Stromnetz getrennt werden kann. Ziehen Sie das Netzkabel nicht am Kabel, sondern am Steckergehäuse ab. Das Kabelarf nicht geknicht oder über scharfe Kanten verlegt werden.
Transport Fassen Sie das Gerät beim Transport nur am Gehäuse an.
Reparatur/Zubehör Reparaturen	und Service-Arbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
Recycling Elektronische Geräte	müssen gemäß EU-Richtlinie 2002/96/EG getretenvom Hausmüll über ausgewiesene Rücknahmestellen oder einen Fachhändler entsorgt werden. BatterienMUSSIGBATERIEVERORDNUNG IN)dafür vorgesehenen Sammelbehältern entsorgt werden.

2. Lieferumfang

LED TV-Gerat
Fernbedienung mit 2 AAA-Batterien
12V KFZ-Anschlusskabel
DVB-T Magnetfußantenne
Anleitung

Optional erhältlich:

Standfuß, Art.-Nr. ETC0083
230V Netzteil (12V, 4A), Art.-Nr. ETCV008
AV-Adapter,Art.-Nr.MCC29060
YPbPr-Adapter,Art.-Nr.MCC29080

3. Inbetriebnahme und Bedienung

3.1. Montage

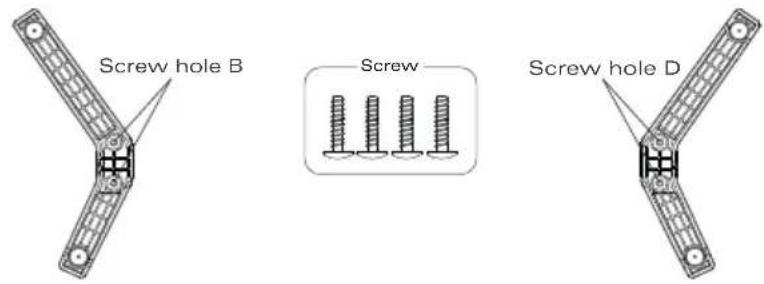

Montage Standfuß (optional)

1. Legen Sie den Bildschirm auf eine flache, weiche Unterlage, um Beschädigungen zu vermeiden.
2. Verschrauben Sie den Standfuß von unten mit dem TV-Gerät. Verwenden Sie dazu die mitgelieferten 4 Schrauben.

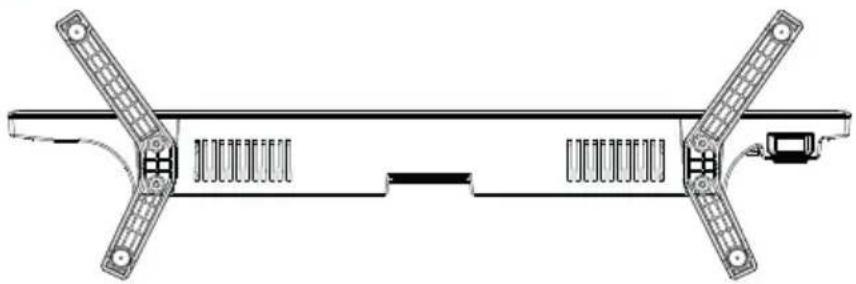

HINWEIS

Stellen Sie vor dem Anbringen des Standfußes sicher, dass er richtig herum montiert wird (s. Abbildung).

Montage Wandhalterung (optional)

1. Befestigen Sie die Wandhalterung an der Wand.
2. Legen Sie den Bildschirm auf eine flache, weiche Unterlage, um Beschäftigungen zu vermeiden.
3. Entfernen Sie ggf. den Standfuß.
4. Befestigen Sie das TV-Gerät mit der VESA-Aufnahme an der Wandhalterung.

3. Inbetriebnahme und Bedienung

HINWEIS

Vergewissern Sie sich, dass die Montageschrauben (M4) max. 8 mm in das Gerät ragen. Längere Schrauben können zu Beschädigungen am Gerät führen.
Eine Wandhalterung ist separat erhältlich.

Produktinformationen unter http://halter.caratec.de

Verwenden Sie eine für große und Gewicht des TV-Geräts geeignete Wandhalterung.
Beachten Sie bei der Montage die Anleitung für die Wandhalterung.

3.2. Bedientasten

Die Bedientasten befinden sich auf der Rückseite des Geräts. Sie dieren zur Steuerung der wichtigsten Funktionen.

Bezeichnung Erklärung
SOURCE	Eingangssquelle auswahlenMehrfaches Drücken der Taste zur Auswahl der Signalquelle
MENU Menu anzeigen
CH+	Nächster Kanal
	Navigation▲
CH-	Vorheriger Kanal
	Navigation▼
VOL+	Lautstärke erhöhen
	Navigation▲
VOL-	Lautstärke reduzieren
	Navigation▲
POWER Gerät ein-/ausschalten

3. Inbetriebnahme und Bedienung

3.3. Anschlüsse am Gerät

Auf der Rückseite des Geräts konnen externe Geräte oder Quellen angeschlossen werden.

An den Antenneneingängen konnen sowohl passive als auch aktive Antennen (mit integriertem Veränderer und eigener Spannungsvorsorgung) angeschlossen werden.

Bezeichnung Erklärung
Ein-/Ausschalter Ein-/Ausschalter reduziert den Stromverbrauch auf 0
DC Anschluss Netzkabel/Spannungsversorgung
VGA Videoanschluss für PC
PC Audio In Audioanschluss für PC
SCART A/V-Eingang für externe Quelle
DVB-S2 Anschluss für Satellitenantenne
RF Anschluss für DVB-T/DVB-T2 HD oder Kabelfernsehen
COAX Digitaler Audioausgang (koaxial)
HDMI HDMI-Anschluss
USB USB-Anschluss
Mini YPbPR Component Video-Eingang (Adapter im Lieferumfang enthalten)
Mini AV AV-Eingang (Adapter im Lieferumfang enthalten)
Kopfhörer Anschluss für Kopfhörer/externe Lautsprecher (3,5 mm Klinke)
Common Interface CI-Slot zum Empfang verschlüsselter Programme (Einschubrichtung beachten!)

3. Inbetriebnahme und Bedienung

3.4. Fernbedienung

Batterien in die Fernbedienung einlagen

1. Öffnen Sie das Batteriefach der Fernbedienung.
2. Setzen Sie die mitgelieferten Batterien (AAA, 2 × 1,5V ) ein.

Tastenbelegung

Bezeichnung Erklärung
POWER Ein-/Ausschalten, Standby
MUTE Stummschalten
PICTURE Bildvoreinstellungen wechseln
ASPECT	Bildformat umschalten
SOUND	Tonvoreinstellungen wechseln
SUBTITLE	Untertitel einstellen
SLEEP	Sleep-Timer einstellen
CH.LIST	Programmliste anzeigen
Zifferntasten	Zahlen eingeben
FAV	Favoritenliste anzeigen
RETURN	Auf zuletzt gewählten Kanal schalten
VOL+/-	Lautstärke erhöhen/reduzieren
CH+/-	Nächster/vorheriger Kanal
EPG	Programmübersicht (Electronic Program Guide)
TV/RADIO	Zwischen Radio und TV umschalten
DISPLAY	Informationen anzeigen
INPUT Eingangssquelle auswählen
Navigationstasten	Navigieren hoch/runter/rechts/links
OK	Auswahl bestätigen
MENU	Hauptmenü anzeigen
EXIT	Menü verlassen
Farbstaten	Schnellauswahltasten (rot, grün, gelb, blau)
TV/TXT	Videotext aufrufen/beenden
CANCEL	Abbrechen
REVEAL	Verborgenen Text anzeigen
NICAM/A2	Zwischen NICAM/A2 wechseln
OPEN/CLOSE	Öffnen und Schließen der Sat-Antenne

3. Inbetriebnahme und Bedienung

Bezeichnung Erklärung

INDEX Index aufrufen

HOLD Videotext Unterseite halten (nicht umblättern)

SIZE Videotext Hauptseite vergroßern/Uterseite vergroßern/Standardgröße

SUBPAGE Videotext Unterseite aufrufen/beenden

3.5. Navigation in den Menus

Navigation in den Hauptmenü

Durch die Menus konnen Sie sowohl mit der Fernbedienung als auch über die Bedientasten am Gerät navigieren.

Aktion Bedienleiste Fernbedienung
Hauptmenü aufrufen MENU MENU
Menü oder Untermenü auswahlen	VOL+ (vor)VOL- (zurück)CH+ (hoch)CH- (runter)	(vor)(zurück)▲ (hoch)▼ (runter)
Optionen des Menüss auswahlen	CH+ (hoch)CH- (runter)	▲ (hoch)▼ (runter)
In die Einstellungsmaske eines Menüss wechseln VOL+ (vor)		(vor)
Innerhalb der Einstellungsmaske navigieren	CH+ (hoch)CH- (runter)	▲ (hoch)▼ (runter)
Die Einstellungsmaske eines Menüsbzw. ein Menüverlassen MENU MENU
Einstellungen bestätigten INPUT OK
Einstellung bestätigten und Einstellungsmaske verlassen	MENU	OK

3. Inbetriebnahme und Bedienung

Aktion Bedienleiste Fernbedierung
Zurück zur nachsthöheren Menüebene MENU MENU
Menü verlassen MENU EXIT

HINWEIS

Beachten Sie auch die Navigationschinweise auf den einzelnen Menüs und Einstellungsmasken.

4.1. Anschluss Strom

1. Schließen Sie Ihr Gerät an einen geeigneten Stromanschluss an.

4.2. Einsatzen des Geräts

1. Schalten Sie das Gerät über den Ein-/Ausschalter ein und betätigten Sie die Taste POWER der Fernbedienung oder am Gerät.

Die Standby-Anzeige leuchtet grun, wenn das Geräteingeschaltet ist.
Die Standby-Anzeige leuchtet rot, wenn das Gerät ausgeschaltet ist.
Die Standby-Anzeige leuchtet nicht, wenn der Ein-/Ausschalter auf AUS steht.

4.3. Erstinstallation bei Empfang über Satellit

1. Verbinden Sie die Satellitenantenne mit dem DVB-S2-Anschluss des TV-Geräts.
2. Schalten Sie das Gerät über den Ein-/Ausschalter ein und betätigten Sie die Taste POWER der Fernbedienung oder am Gerät.

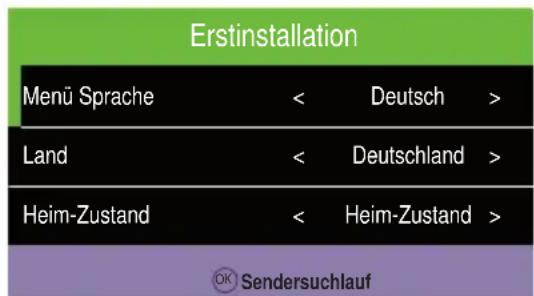

Das Menu Erstinstallation wird nach dem ersten Einsatz automatisch angezeigt.

1. Wahlen Sie Menüsprache und Land.
2. Drucken Sie die Taste OK.

Das Menu Empfangseinstellungen wird angezeigt.

4. Kurzanleitung zur Erstinbetriebnahme

1. Wahlen Sie als Empfangsart DTV oder ATV + DTV
2. Wahlen Sie als Eingangsgquelle Satellit.
3. Wahlen Sie den gewünschten Satelliten (ASTRA/HOTBIRD sind Standard).
4. Drucken Sie die Taste OK.

Der Dialog Erstinstallation wird angezeigt.

1. Wahlen Sie Ja aus, um die integrierte Standardsenderliste (für ASTRA und HOTBIRD) zu laden.

Ihr TV-Gerät ist betriebsbereit.

Wahlen Sie Nein aus, um auf dem zuvor gewählten Satelliten manuell nach Programmen zuuchen.

Bitte beachten Sie die detailierten Beschreibungen zur Sendersuche und zum Bearbeiten von Kanallisten in Kapitel „5.2. Menu Sender" auf Seite 18.

4.4. Erstinstallation bei Empfang über DVB-C/DVB-T

1. DVB-C: Verbinden Sie den Kabelanschluss mit dem DVB-C-Eingang des TV-Geräts.

Oder:

DVB-T/T-2 HD: Verbinden Sie die terrestrische Antenne mit dem DVB-T-Eingang des TV-Geräts. Falls Sie eine aktive Antenne ohne eigene Stromversorgung nutzen, schalten Sie im Menu Sender die Funktion 5V Aktivantenne auf Ein.

1. Schalten Sie das Gerät über den Ein-/Ausschalter ein und betätigten Sie die Taste POWER der Fernbedienung oder am Gerät.

Das Menu Erstinstallation wird nach dem ersten Einsatz automatisch angezeigt.

1. Wahlen Sie Menusprache und Land.
2. Drucken Sie die Taste OK.

Das Menu Empfangseinstellungen wird angezeigt.

1. Wahlen Sie als Empfangsart DTV oder ATV + DTV.

4. Kurzanleitung zur Erstinbetriebnahme

1. Wahlen Sie als Eingangsquelle

DVB-T, wenn Sie über Antenne empfangen.
> DVB-C, wenn Sie über Kabel empfangen.

1. Drucken Sie die Taste OK.

Der Dialog Sendersuchlauf wird angezeigt.
Die Suche der TV- und Radio-Sender kann einige Minuten dauern.
Ihr TV-Gerät ist betriebsbereit.

Bitte beachten Sie die detailierten Beschreibungen in Kapitel „5.2. Menu Sender" auf Seite 18.

4.5. Anschluss über externe Quellen

Anschluss über ein HDMI-Kabel

Verbinden Sie den HDMI-Eingang am TV-Gerät mit dem HDMI-Ausgang des externen Geräts.

Bitte beachten Sie die detailierten Beschreibungen zur Auswahl der Eingangsquelle in Kapitel „4.6. Wichtigige Hinweise zur Bedienung" auf Seite 16.

Anschluss über ein SCART-Kabel

Verbinden Sie den SCART-Anschluss am TV-Gerät mit dem SCART-Ausgang des externen Geräts.

Bitte beachten Sie die detailierten Beschreibungen zur Auswahl der Eingangsquelle in Kapitel „4.6. Wichtigige Hinweise zur Bedienung" auf Seite 16.

Anschluss über ein AV-Kabel

Verbinden Sie den AV-Adapter mit dem MINI-AV-Anschluss des TV-Geräts. Verbinden Sie diesen mit dem AV-Ausgang des externen Geräts.

Bitte beachten Sie die detailierten Beschreibungen zur Auswahr der Eingangsquelle in Kapitel „4.6. Wichtigige Hinweise zur Bedienung" auf Seite 16.

▶weiter auf folgender Seite

4. Kurzanleitung zur Erstinbetriebnahme

Anschluss über ein YPbPr-Kabel

Verbinden Sie den YPbPr-Adapter mit dem MINI-YPbPr-Eingang des TV-Geräts. Verbinden Sie diesen mit dem YPbPR-Ausgang des externen Geräts.

Verbinden Sie den AV-Adapter mit dem MINI-AV-Anschluss des TV-Geräts. Verbinden Sie diesen mit dem Audio-Ausgang des externen Geräts.

Bitte beachten Sie die detailierten Beschreibungen zur Auswahr der Eingangsquelle in Kapitel „4.6. Wichtigige Hinweise zur Bedienung" auf Seite 16.

4.6. Wichtigige Hinweise zur Bedienung

AuswahlderEingangsgquelte

1. Öffnen Sie das Menu Eingangsquelle durch Drücken der Taste INPUT (Bedienleiste am Gerät oder Fernbedienung).
2. Wahlen Sie die gewünschte Option aus und bestätigten Sie diese.

Bitte beachten Sie die detailierten Beschreibungen in Kapitel „3.5. Navigation in den Menüss auf Seite 10.

Eingangsquelle Erklärung
Satellit	Satellitenfernsehen Siehe Kapitel▶ „Kurzanleitung zur Erstinbetriebnahme" auf Seite 12▶ „Erstinstallation bei Empfang über Satellit" auf Seite 12
DTV	Digitales Fernsehen Siehe Kapitel „Erstinstallation bei Empfang über DVB-C / DVB-T" auf Seite 14
ATV Analoges Fernsehen
AV Externes Gerät ist angeschlossen über AV-Anschluss
SCART Externes Gerät ist angeschlossen über SCART-Anschluss
YPbPr Externes Gerät ist angeschlossen über YPbPr-Anschluss
PC PC ist angeschlossen
HDMI Externes Gerät ist angeschlossen über HDMI-Anschluss
USB Externes Gerät ist angeschlossen über USB-Anschluss

4. Kurzanleitung zur Erstinbetriebnahme

Teletext

Mit der Taste TV/TXT der Fernbedienung öffnen bzw. schreiben Sie den Teletext.

Bitte beachten Sie die detailierten Beschreibungen in Kapitel „9.7. Teletext" auf Seite 38.

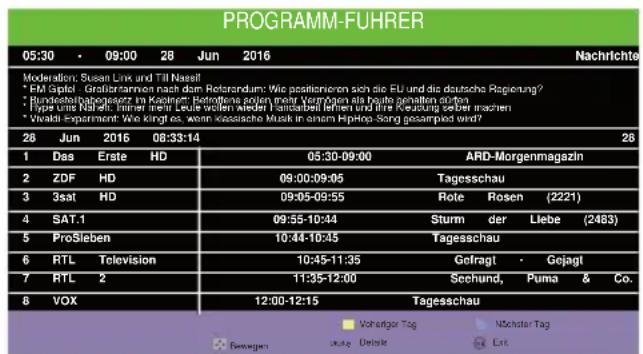

EPG-MENU

Mit der Taste EPG der Fernbedienung öffnen bzw. schreiben Sie den Programmführer.

Bitte beachten Sie die detailierten Beschreibungen in Kapitel „9.5. Programmführer (EPG)" auf Seite 37.

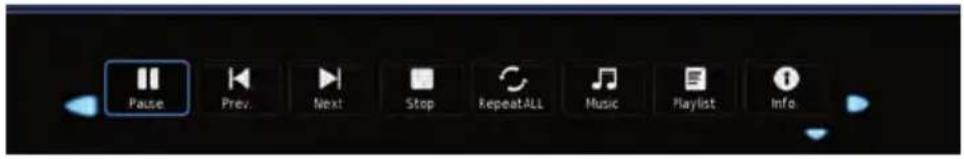

Multimedia-Betrieb (USB)

1. Schließen Sie ein Gerät (z. B. USB-Stick, externe Festplatte) an den USB-Anschluss an.
2. Drucken Sie die Taste INPUT der Fernbedienung.
3. Wahlen Sie USB aus.

Bitte beachten Sie die detailierten Beschreibungen in Kapitel „7. Multimedia-Betrieb" auf Seite 30.

5. Hauptmenu

5.1. Auswahl des Hauptmenus

1. Öffnen Sie das Hauptmenu durch Drücken der Taste MENU (Bedienleiste am Gerät oder Fernbedienung).
2. Wahlen Sie die gewünschte Option aus und bestätigten Sie diese.

Bitte beachten Sie die detailierten Beschreibungen in Kapitel „3.5. Navigation in den Menüss auf Seite 10.

Das Hauptmenü verfügbar über folgende Untermenü:

5.2. Menu Sender

1. Öffnen Sie das Hauptmenü durch Drücken der Taste MENU (Bedienleiste am Gerät oder Fernbedienung).
2. Wahlen Sie Sender aus und bestätigen Sie mit der Taste OK.

Das Menu Sender wird angezeigt.

Wichtige Funktionen im Menu Sender:

Sendersuche automatisch und manuell
Bearbeitenden Kanalliste

HINWEIS

Je nach Empfangsart konnen die angezeigten Funktionen abweichen.

Funktion Erklärung
Empfangsquelle1	DVB-T (bei Antennenempfang) DVB-C (Kabelempfang)
Automatische Sendersuche	Automatischen Sendersuchlauf starten Menü „Empfangseinstellungen“ wird angezeigt

5. Hauptmenu

Funktion Erklärung
Manuelle Analog-Suche1	Manuellen Sendersuchlauf für die ausgewählte Quelle starten Menü „Manuelle Analog-Suche" wird angezeigt
Manuelle DVB-C-Suche1 Manuelle DVB-T-Suche1	Manuellen Sendersuchlauf für die ausgewählte Quelle starten Menü „Manuelle DVB-C Sueche" bzw. „Manuelle DVB-T Sueche" wird angezeigt
Kanalliste bearbeiten	Kanäle ordnen, löschen, überspringen, als Favoriten kennzeichnen Menü „Kanalliste bearbeiten" wird angezeigt
Signainformation Signalinformationen zum Sender anzeigen
Cl-Information	Informationen zu einer eingesteckten Cl-Karte anzeigen Siehe Kapitel „6. Cl-Modul" auf Seite 29
Sat-Konfiguration2	Satelliten und Transponder löschen, bearbeiten, neu anlagen Menü „Sat-Konfiguration" wird angezeigt
5V Aktivantenne1	Einschalten bei Aktivantenne, um 5V auf die Antenne zu schalten

¹ Bei gewähler Eingangsquelle DTV // ² Bei gewähler Eingangsquelle Satellit

Smart-D Funktion DiSEqC Einstellungen für die automatische Satelliten-Ausrichtung.

Bei Verwendung des Gerätes in Verbindung mit einer kompatiblen Caratec Smart-D Sat-Antenne.

1. Wahlen Sie im Menu Sender die Funktion Sat-Konfiguration
2. Wahlen Sie unter DiSEqC 1.1 die passende Einstellung (siehe Tabelle):

Satellite Einstellung

HotBird 13E LNB 1

Astra 19.2E LNB 2

Eutelsat 5W LNB 3

Astra 23.5E LNB 4

Es ist ausreichend, Einstellungen nur für die verwendeten Satelliten (z.B. Astra 19.2E und Hotbird 13E) vorzunehmen.

Automatische Sendersuche/Empfangseinstellungen

1. Wahlen Sie im Menu Sender die Funktion Automatische Sendersuche.

Das Menu Empfangseinstellungen wird angezeigt.

Bei ausgewählter Quelle Satellit:

Funktion Erklärung
Land Land einstellen
Satellite Satellit einstellen
Suchmodus	Standard* Blindsuche Netzwerksuche

• die empfohlenen Einstellungen sind fett markiert

Funktion Erklärung
Kanalart	Alle Kanäle* freie Kanäle
Programmart	Alles* DTV Radio

Weiter auf folgender Seite

5. Hauptmenu

Bei ausgewählter Quelle DTV:

Funktion Erklärung
Land Land einstellen
Empfangsart	◆ ATV (Empfang analogue Sender) ◆ DTV (Empfang digitale Sender) ◆ ATV + DTV (Empfang analogue und digitale Sender)
Suchmodus	◆ Voll* ◆ Netzwerksuche
Netzwerk ID	◆ Auto* ◆ 65535
Frequenz	◆ Auto* ◆ 770000
Symobl(ks/s)	◆ Auto* ◆ 6900
Sortierung nach LCN	◆ Ein* ◆ Aus

• die empfohlenen Einstellungen sind fett markiert

• Drücken Sie OK, um die automatische Sendersuche zu starten.

Der Status der Sendersuche wird angezeigt.

Sendersuchlauf

TV : 0 Programme

DTV : 0 Programme

Radio : 0 Programme

Daten : 0 Programme

10832 MHz ASTRA 19.2E Zum Verlassen bereits MENU-Taste drücken

Manuelle Analog-Suche

1. Wahlen Sie im Menu Sender die Funktion Manuelle Analog-Suche.

Das MenuManuelle Analog-Suche wird angezeigt.

1. Nehmen Sie die gewünschten Einstellungen vor und bestätigten Sie.

5. Hauptmenu

Manuelle DVB-C Suche/Manuelle DVB-T Suche

1. Wahlen Sie im Menu Sender die Funktion Manuelle DVB-C Sueche bei Kabelempfang bzw. Manuelle DVB-T Sueche bei Antennenempfang.

Das Menu Manuelle DVB-CSuche bzw.Manuelle DVB-T Suche wird angezeigt.

Kanalliste bearbeiten

1. Wahlen Sie im Menu Sender die Funktion Kanallistebearbeiten.

DasMenuKanallistewirndangezeigt.

1. Folgende Optionen stehen zur Verfügung:

Kanäle Löschen (Rote Taste der Fernbedienung).
Kanäle bewegen (Gelbe Taste der Fernbedienung).
Kanäle überspringen (Blaue Taste der Fernbedienung).
Kanäle zur Favoritenliste hinzufügen (FAV Taste der Fernbedienung).

HINWEIS

Bitte beachten Bildschirmrand.

Sie

die

Bedienhinweise

am

unteren

Sat-Konfiguration

1. Wahlen Sie im Menu Sender die Funktion Sat-Konfiguration.

DasMenuSat-Konfigurationwirndangezeigt.

Wichtige Funktionen im Menu Sat-Konfiguration:

Bearbeiten/Hinzufugen/Löschen von Satelliten
Bearbeiten/Hinzufugen/Löschen von Transpondern
Bearbeiten von Satelliten-Einstellungen (beispielsweise DiSEq-Einstellungen)

5. Hauptmenu

Spalte Erklärung
Satelliten	Auflistung der Satellten. Die Satelleneinstellungen können bearbeitet werden (grüne Farbstaste). Es ist außerdem möglich Satelliten zu{löschen (rote Farbstaste) und hinzuzufügen (gelbe Farbstaste).
Transponder	Auflistung der zum ausgewählten Satellten (Spalte „Satellite“) gehörenden Transponder. Die Transpondereinstellungen können bearbeitet werden (grüne Farbstaste). Es ist außerdem möglich Transponder zu{löschen (rote Farbstaste) und hinzuzufügen (gelbe Farbstaste).
Funktionen	Auflistung der zum ausgewählten Satellten (Spalte „Satellite“) gehörenden Einstellungen. Konfigurieren Sie die DiSEqC-Funktion um eine kompatible Sat-Antenne zu steuern.
HINWEIS	Bitte beachten Sie die Bedienhinweise am unteren Bildschirmrand.
HINWEIS	Aktuelle Informationen zu Satelliten- und Transponder-Einstellungen erhalten Sie beim jeweiligen Programmanbieter oder auf Webseiten wie beispielsweise www.lyngsat.com.bzw.www.flysat.com.

5.3. Menu Bild

1. Öffnen Sie das Hauptmenu durch Drücken der Taste MENU (Bedienleiste am Gerät oder Fernbedienung).
2. Wahlen Sie Bild aus und bestätigten Sie mit der Taste OK.

DasMenüBildwirndangezeigt.

Wichtige Funktionen im Menu Bild: > Anpassen von Bildeinstellungen

HINWEIS

Das Anpassen von Bildeinstellungen ist nur im Modus Persönlich möglich.

Funktion Erklärung
Bildeinstellung	Standard (Vorkonfigurierte Einstellungen)Mild (Vorkonfigurierte Einstellungen)Persönlich (Einstellungen können manuell angepasst werden)Dynamisch (Vorkonfigurierte Einstellungen)
Krontrast Kontrast einstellen
Helligkeit Helligkeit einstellen
Farbe Farbverhältnis einstellen
Farbston Farbston einstellen (nur NTSC-Format)

5. Hauptmenu

Funktion Erklärung
Scharfe Bildschärfe einstellen
Farbtemperatur	Farbtemperatur einstellen: ► Normal ► Warm ► Kalt
Rauschunterrückung	Rauschunterrückung einstellen: ► Niedrig ► Mittel ► Hoch ► Aus
PC-Einstellung Position und Höhe des PC-Bildes einstellen
Dyn. Kontrast	► Ein ► Aus
Gesichtsfarbe Gesichtsfarbe einstellen
Bildformat	► 16:9 ► 4:3 ► Automatisch ► Zoom1 ► Zoom2
Blauer Bildschirm	Wird angezeigt, wenn kein Signal anliegt. ► Ein ► Aus

5.4. Menu Ton

1. Öffnen Sie das Hauptmenü durch Drücken der Taste MENU (Bedienleiste am Gerät oder Fernbedienung).
2. Wahlen Sie Ton aus und bestätigen Sie mit der Taste OK.

DasMenuTonwirndangezeigt.

Wichtige Funktionen im Menu Ton: > Anpassen von Toneinstellungen

HINWEIS Das Anpassen von Toneinstellungen ist nur im Modus Persönlich möglich.

Funktion Erklarung
Ton-Profil Standard (Vorkonfigurierte Einstellungen) Music (Vorkonfigurierte Einstellungen) Film (Vorkonfigurierte Einstellungen) Sport (Vorkonfigurierte Einstellungen) Personlich (Einstellungen konnen manuell angepasst werden)
Hohen Hohen einstellen

Weiter auf folgender Seite

5. Hauptmenu

Funktion Erklärung
Bässe Tiefen einstellen
Balance Balance zwischen rechten und linkem Laufsprecher einstellen
Autom. Lautstärke	Automatische Lautstärkenregelung: ► Ein ► Aus
Surround Sound	Surround-Wiedergabe: ► Aus ► SRS TruSurround ► TruSurround
SPDIF Mode	Modus des digitalen Audioausgangs einstellen: ► Auto ► PCM
Hörfilm Menu „Hörfilm“ wird angezeigt
Gehörlosenhilfe	► Aus ► Ein

Hörfilm

1. Wahlen Sie im Menu Ton die Funktion Hörfilm.

DasMenuHorfilmwirndangezeigt.

Funktion Erklärung
Hörfilm	Ein (Audiodeskription) Aus
AD Pegel Pegel der Audiodeskription einstellen

5.5. Menu Uhrzeit

1. Öffnen Sie das Hauptmenü durch Drücken der Taste MENU (Bedienleiste am Gerät oder Fernbedienung).
2. Wahlen Sie Uhrzeit aus und bestätigten Sie mit der Taste OK.

DasMenuUhrzeitwirndangezeigt.

Wichtige Funktionen im Menu Uhrzeit:

> Einstellen der Zeitzone

> Einstellen einer automatischen Ausschalt- und Einschaltzeit

> Einstellen eines Sleep Timers

> Einstellen einer automatischen Abschaltung

> Einstellen eines Zeitraums für eine Menüausblendung

5. Hauptmenu

Funktion Erklärung
Uhr Anzeige Datum und Uhrzeit ( wird automatisch eingestellt)
Zeitzone Zeitzone einstellen
Ausschaltzeit	Ausschaltzeit für das TV-Gerät einstellen Menü „Ausschaltzeit" wird angezeigt
Einschaltzeit	Einschaltzeit für das TV-Gerät einstellen Menü „Einschaltzeit" wird angezeigt
Sleep Timer	Zeit einstellen, nach der sich das Gerät automatisch aushschnittet ► Aus ► 10, 20, 30, 60, 90, 120, 180, 240 min.
Autom. Abschaltung	Einstellen, ob und wann sich das Gerät automatisch aushschnittet, wenn keine Eingaben gemacht werden ► Aus ► 3, 4, 5 h
Menüausblendung	Einstellen, ob und wann das Menü automatisch ausgebrendet wird ► Aus ► 5, 10, 15, 20, 25, 30 s

Ausschaltzeit

1. Wahlen Sie im Menu Uhrzeit die Funktion Ausschaltzeit.

Das MenuAusschaltzeit wird angezeigt.

Funktion Erklärung
Ausschaltzeit	AusEinmalTäglichMo-FrMo-SaSa-SoSo
Stunde Uhrzeit einstellen (Stunden)
Minute Uhrzeit einstellen (Minutes)

Einschaltzeit

1. Wahlen Sie im Menu Uhrzeit die Funktion Einsatzzeit.

Das MenuEinschaltzeit wird angezeigt.

Weiter auf folgender Seite

5. Hauptmenu

Funktion Erklärung
Einschaltzeit	AusEinmalTäglichMo-FrMo-SaSa-SoSo
Stunde Uhrzeit einstellen (Stunden)
Minute Uhrzeit einstellen (Minutes)
Quelle Eingangssquelle auswahlen, mit der das Gerät eingeschaltet werden soll
Sender Sender auswahlen, mit dem das Gerät eingeschaltet werden soll
Lautstärke Lautstärke auswahlen, mit der das Gerät eingeschaltet werden soll

5.6. Menu Konfiguration

1. Öffnen Sie das Hauptmenu durch Drücken der Taste MENU (Bedienleiste am Gerät oder Fernbedienung).
2. Wahlen Sie Konfiguration aus und bestätigten Sie mit der Taste OK.

DasMenuKonfigurationwirndangezeigt.

Wichtige Funktionen im Menu Konfiguration:

> Einstellen der Sprache für Menu, Audio und Untertitel

> Rücksetzen auf Werkseinstellungen

> Durchführung eines Software Updates

> Versionsinformation zu Modell, Paneltyp und Software-Version

Funktion Erklärung
Menu Sprache	Menüsprache (Deutsch, Dänisch, Tschechisch, Schwedisch, Finnisch, Portugiesisch, Niederländisch, Italienisch, Französisch, Spanisch, Englisch) einstellen
Videotext Zeichensatz	Zeichensatz (West, Ost, Russisch, Arabisch, Farsi) für die Videotext-Anzeige einstellen
Audiosprache	Audiosprache 1 und 2 für Mehrkanalton einstellen Menu „Audiosprache" wird angezeigt
Untertitelsprache	Untertitelsprache 1 und 2 einstellen Menu „Untertitelsprache" wird angezeigt
Werkseinstellungen Das Gerätauf Werkseinstellungen zurücksetzen
Software Update (USB)	Software Update durchführung (ein USB-Gerät mit den Update-Dateien muss angeschlossen sein)

5. Hauptmenu

Funktion Erklärung
Version Version (Modell, Paneltyp)	und Softwareversion) anzeigen
Standardsenderliste	Standardsenderliste ASTRA/HOTBIRD laden (trifft nur für Satelliten-empfang zu)

5.7. Menu Schutz

1. Öffnen Sie das Hauptmenü durch Drücken der Taste MENU (Bedienleiste am Gerät oder Fernbedienung).
2. Wahlen Sie Schutz aus und bestätigten Sie mit der Taste OK.

DasMenuSchutzwirndangezeigt.

SCHUTZ

Wichtige Funktionen im Menu Schutz:

Einstellen einer Systemspierre
Anderung des Kennworts
Sperren von Sendern, Jugendschutz, Tastensperre

HINWEIS

Zur Änderung von Einstellungen im Menu Schutz ist die Eingabe eines Kennworts erforderlich. Werksseitiger Code: „0000".

Funktion Erklärung
System sperren	AusEin
Kennwort ändern Kennwort personalisieren
Sender sperren	Einzelne Sender sperren. Zugriff ist dann nur über Kennwort möglich Menu „Sender sperren“ wird angezeigt
Jugendschutz	Altersgrenze für Jugendenschutzeinstellungen festlegenAus4 bis 18
Tastensperre	Tastensperre einschalten. Nur möglich, wenn für die Funktion System sperren die Option Ein gewählt wurdeAusEin
Hotel Modus	Funktionen des Geräts für den Benutzer einschränken und voreingestelle Datenbank importieren (ein USB-Gerät mit den Datenbank-Dateien muss angeschlossen sein)Das Menu „Hotel Modus“ wird angezeigt

Weiter auf folgender Seite

Sender sperren

1. Wahlen Sie im Menu Schutz die Funktion Sender sperren.

Das Menu Sender sperren wird angezeigt.

1. Sperren bzw. entsperren Sie die gewünschten Sender und bestätigen Sie.

Hotel Modus

1. Wahlen Sie im Menu Schutz die Funktion Hotel Modus.

Das Menu Hotel Modus wird angezeigt.

Funktion Erklärung
Hotel Modus	Ein Aus
Quellen sperren Einzelne Eingangssquellen sperren
Startquelle Eingangssquelle auswahlen, mit der das Gerät eingeschaltet werden soll
Startkanal Sender auswahlen, mit dem das Gerät eingeschaltet werden soll
Standard Lautstärke Lautstärke auswahlen, mit der das Gerät eingeschaltet werden soll
Max. Lautstärke Maximale Lautstärke für das Gerät auswahlen
Datumbank importieren Datenbank von einem USB-Gerät importieren
Datumbank exportieren Datenbank auf ein USB-Gerät exportieren
Sperren zusückensetzen Alle Sperren zusückensetzen

HINWEIS

Zum Sichern und Wiederherstellen ihrer persönlichen Senderliste verwenden Sie die Funktionen Datenbank exportieren und Datenbank importieren.

6. CI-Modul

Das Gerät verfügt über einen Cl-Schacht und Unterstützung sowohl Cl als auch Cl+.

Ein Cl-Modul ist eine kreditkartengroße Steckkarte, die in den Cl-Schacht Ihres DVB-Empfangsgeräts passst und wiederum eine Smartcard aufnehmen kann. Mit dieser Kombination haben Sie Zugang zu verschlüsselten, zahlungspflichtigen Programmen.

HINWEIS

Verwenden Sie ausschließlich die vom Anbieter zugelassenen bzw. zertifizierten Cl-Module. Nur dann ist die Kompatibilität gewährleistet.

6.2. Einfuhren der Smartcard und des Cl-Moduls

1. Schalten Sie das Gerät aus.
2. Führn Sie das CI-Modul in den CI-Schacht des Fernsehgeräts ein. Achten Sie auf die korrekte Richtung (s. Abbildung).
3. Führn Sie die Smartcard in das CI-Modul ein. Achten Sie auf die korrekte Richtung (s. Pfeil).
4. Schalten Sie das Gerät wieder ein.

7.1. Voraussetzungen

Sie können die auf einem USB-Medium gespeicherten Daten abspielen, wenn die folgenden Dateiformate auf dem Speichermedium gespeichert sind:

Median Dateformat
Film	*.dat, *.mpg, *mpeg *.vob *.mkv *.mp4, *.mov *.avi *.flv *.asf, *.wmv
Musik	*.mp3 *.wav *.wma/ASF *.aac *.ac3
Fotos	*.jpg, *.jpeg *.png *.bmp
Text *.txt

7.2. Wiedergabe

1. Drücken Sie die Taste INPUT auf der Fernbedienung.
2. Wahlen Sie als Eingangsquelle USB aus.

DasMultimedia-Menuwirndangezeigt.

Bitte beachten Sie die detailierten Beschreibungen in Kapitel „3.5. Navigation in den Menü" auf Seite 10.

1. Markieren Sie den gewünschten Medientyp (Foto, Musik, Film oder Text) und bestätigten Sie mit OK.

Das Auswahlfenster mit der Datei-/Verzeichnisstruktur wird angezeigt.

7. Multimedia-Betrieb

1. Wahlen Sie den Speicherplatz (C) des Mediums und ggf. den Unterordner aus. Die vorhandenen Datien werden angezeigt.
2. Wahlen Sie die gewünschte Datei aus. Durch Drücken der grünen Farbstaste auf der Fernbedienung markieren Sie alle Dateien (z.B. Fotos oder Musik) zur Wiedergabe
3. Drücken Sie zum Abspielen die Taste Wiedergabe/Pause auf der Fernbedienung.

Das Menu des Mediaplayers wird angezeigt.

Film

Drucken Sie die Taste OK an der Fernbedienung um das Film Menu zu öffnen.

Funktion Erklärung
Pause/Abspielen Film anhalten und wieder starten
FB Zurückspulen
FF Vorspulen
Prev. Vorheriger Film
Next Nächster Film
Stop Beendet die Wiedergabe
CharSet Zeichensatz ändern
RepeatNone	Keine Wiederholung
Repeat1	Wiederholung des aktuellen Films
RepeatALL	endlose Wiedergabe aller Folme
Set A/Set B	Zum Setzen von Punkt A und Punkt B verwenden, um einen Filmabschnitt zu wiederholen.

7. Multimedia-Betrieb

Funktion Erklärung
Playlist Zeigt die Wiedergabeliste
Info Zeigt Dateiinfo
Vor Slow-Motion-Wiedergabe
Rück Schrittweise Wiedergabe
Goto Time Zu Wiedergabezeit Springen
Zoom In Vermöert den Film
Zoom Out Verkleinert den Film
Bildformat	Auto 4:3 16:9
Bewegen Ansicht im vermöerten Film mit den Pfeiltasten bewegen

Musik

Funktion Erklärung
Pause/Abspielen Musik anhalten	und wieder starten
FB Zurückspluten
FF Vorspluten
Prev. Vorheriger Titel
Next	Nächster Titel
Stop	Beendet die Wiedergabe
RepeatNone	Keine Wiederholung
Repeat1	Wiederholung des aktuellen Titels
RepeatALL	endlose Wiedergabe aller Titel
Stumm	Wiedergabe Stummschalten
Playlist Zeigt die Wiedergabeliste
Info Zeigt Dateiinfo
Goto Time Zu Wiedergabezeit Springen

7. Multimedia-Betrieb

Foto

Funktion Erklärung
Pause/Abspielen Diashow anhalten und wieder starten
Prev. Vorheriges Bild
Next Nächstes Bild
Stop Anhalten
RepeatNone	Keine Wiederholung
Repeat1	Wiederholung des aktuellen Films
RepeatALL	endlose Wiedergabe aller Arbeit
Muskik Spiel während der Diashow Music vom USB-Medium ab
Playlist Zeigt die Wiedergabeliste
Info Zeigt Dateliinfo
Rotate Dreht das Bild 90° rechts
Rotate Dreht das Bild 90° links
Zoom In Vergrößert das Bild
Zoom Out Verkleinert das Bild
Bewegen Ansicht im vergrößerten Bild mit den Pfeiltasten bewegen

7.3. Beenden der Wiedergabe

1. Drücken Sie die Taste EXIT auf der Fernbedienung um die Wiedergabe zu beenden und zur Dateiauswahl zurückzukehren.

Zum Ändern des Medientypes drücken Sie mehrmals die Taste EXIT auf der Fernbedienung bis das Multimedia-MENU angezeigt wird.

8.1. Anzeige Kanalliste

Zum Aufrufen der Kanalliste gehen Sie vor wie folgt:

1. Drücken Sie die Taste CH.LIST auf der Fernbedienung oder drücken Sie die Taste OK der Fernbedienung (nur wenn kein Menu angezeigt ist).

DasMenuKanallistewirndangezeigt.

Bitte beachten Sie die detailierten Beschreibungen in Kapitel „3.5. Navigation in den Menü" auf Seite 10.

Durch Symbole wird darauf fingewiesen, ob ein Kanal gesperrt, kodiert, zum Überspringen oder als Favorit markiert ist.

Verwenden Sie die Navigationstasten / auf der Fernbedienung, um die angezeigten Kanäle zu filtern.

Name Erklärung
Alles Enthält alle Kanäle
DTV Enthält nur Fernsehkanäle
Radio Enthält nur Radiokanäle
Datum Enthält nur Datenkanäle
Freie Kanäle Enthält frei empfangsbare Kanäle
Verschlüsselt Enthält nur verschlüsselte PayTV-Kanäle
Satellit	Enthält alle Kanäle eines Satelliten

Weiter auf folgender Seite

8. Spezielle Funktionen

1. Wahlen Sie den gewünschten Kanal aus und drücken Sie auf OK.

HINWEIS

Um die Kanalliste zu bearbeiten (Kanäle Löschen, bewegen, überspringen, zur Favoritenliste hinzufugen), wahren Sie im Menu Sender die Funktion Kanallistebearbeiten. Siehe auch 5.2. Menu Sender" auf Seite 18.

8.2. Favoriten

Zum Aufrufen der Favoritenliste gehen Sie vor wie folgt:

1. Drucken Sie die Taste FAV auf der Fernbedienung.

Das Menu Favoritenliste wird angezeigt.

In dieser Ansicht werden die vorab als Favoriten markierten Kanäle angezeigt. Durch Symbole wird darauf hingesgewiesen, ob ein Kanal zum Überspringen oder als Favorit markiert ist.

1. Wahlen Sie den gewünschten Kanal aus und drücken Sie auf OK.

HINWEIS

Um die Kanalliste zu bearbeiten (Kanäle Löschen, bewegen, überspringen, zur Favoritenliste hinzufugen), wahren Sie im Menu Sender die Funktion Kanallistebearbeiten. Siehe auch „5.2. Menu Sender" auf Seite 18.

8.3. Kanalinfo

Zum Aufrufen der Kanalinformation geben Sie vor wie folgt:

1. Drücken Sie die Taste DISPLAY auf der Fernbedienung.

Informationen über den Canal werden angezeigt.

8.4. Untertitelsprache

Zum Anzeigen der Untertitelsprache gehen Sie vor wie folgt:

1. Drücken Sie die Taste SUBTITLE auf der Fernbedienung.

Das Menu Untertitelsprache wird angezeigt.

1. Wahlen Sie die gewünschte Untertitelsprache aus und drücken Sie auf OK.

HINWEIS	Die verfügbarbaren Untertitelsprachen sind abhängig vom Angebod des jeweiligen Programmanbieters.
HINWEIS	Eine Bearbeitung der Untertitelsprachen kann hier nichtstattfinden.Um die Untertitelsprachen zu bearbeiten, wahren Sie im Menu Konfiguration die Funktion Untertitelsprache. Siehe auch „5.6. Menu Konfiguration" auf Seite 26.

8.5. Programmführer (EPG)

Zum Anzeigen des Programmfuhrers gehen Sie vor wie folgt:

1. Drücken Sie die Taste EPG auf der Fernbedienung.

Das MenuProgrammfuhrer wird angezeigt.

In dieser Ansicht erhalten Sie Informationen über das laufende Tagesprogramm, das Programm vom Vortag und vom{nachsten Tag.

1. Wahlen Sie das gewünschte Programm aus und drücken Sie auf OK.

8.6. Radio

Zum Wechseln zwischen Modus Radio und Modus TV gehen Sie vor wie folgt:

1. Drucken Sie die Taste TV/Radio auf der Fernbedienung.

Sie befinden sich im Modus Radio.

1. Drücken Sie die blaue Farbstaste auf der Fernbedienung, um den Bildschirm auszuschalten. Das Radio lauft weiter.
2. Schalten Sie den Bildschirm durch Drücken einer beliebigen Taste auf der Fernbedienung wieder ein.
3. Drücken Sie die Taste TV/Radio auf der Fernbedienung erneut, um darüber in den Modus TV zu wechseln.

HINWEIS

Die Verwendung der Tasten Vol+/Vol- sowie der MUTE Taste ist auch bei ausgeschalteten Bildschirm möglich. Beim Betätigtem dieser Tasten bleibt der Bildschirm weiterhin ausgeschaltet.

8.7. Teletext t

Teletext wird von den mosten TV-Sendern als kostenloser Service zur Verpfugung gestellt. Er bietet verschiedeneartige Informationen, z. B. News Ticker und tagesaktuelle Nachrichten, Wettervorhersage, Informationen zu den Bereichen Wirtschaft, Sport, Kultur, Ratgeber usw., sowie Informationen zum TV-Programm.

1. Drücken Sie die Taste TV/TXT auf der Fernbedienung. Damit der Teletext angezeigt wird, müssen Sie einen Sender ausgewählten haben, der diesen Service anbietet.

Zur Auswahl einer Seite geben Sie die dreistellige Ziffernfolge der gewündsten Seite mit Hilfe der Zifferntasten auf der Fernbedienung ein.
Verwenden Sie die Tasten CH und CH auf der Fernbedienung, um sich auf den Seiten vor- und darüber zu bewegen.
Verwenden Sie die Taste HOLD auf der Fernbedienung, um eine Seite zu fixieren.
Verwenden Sie die Taste INDEX auf der Fernbedienung, um zur Startseite bzw. zum Inhaltsverzeichnis zu gelangen.
Verwenden Sie die Taste SIZE auf der Fernbedienung, um den oberen Seitenbereich oder den unteren Seitenbereich zu vergrößern oder zur normalen Anzeige zurückzukehren.
Verwenden Sie die Taste REVEAL auf der Fernbedienung, um ausgeblendete Informationen einzublenden bzw. diese Informationen wieder auszublenden.
Verwenden Sie die Taste SUBPAGE auf der Fernbedienung, um automatisch aufeinanderfolgende Unterheiten direkt auszuwahlen.

1. Drücken Sie die Taste TV/TXT auf der Fernbedienung erneut, um den Teletext zu verlassen und zum TV-Betrieb zurückzukehren.

9. Fehlersuche

Problem Aktion
Gerät{lösst sich nicht einschalten	Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist.
	Stellen Sie sicher, dass der Ein-/Ausschalter auf der Unterseite des Geräts eingeschaltet ist.
	Stellen Sie sicher, dass die Polarität der Stromversorgung korrekt ist.
Kein Bild	Stellen Sie sicher, dass die entsprechende Quelle (INPUT) ausgewählt ist.
	Stellen Sie sicher, dass die entsprechende Quelle bzw. Antenne korrekt angeschlossen ist.
Kein Ton	Überprüfen Sie die Lautstärke.
	Überprüfen Sie, ob die Funktion Mute aktiviert ist.
Schlechte Bildqualität	Stellen Sie sicher, dass das Antennenkabel korrekt angeschlossen ist.
	Überprüfen Sie die Bildeinstellungen.
Bild zu groß/klein, verzerrt	Betätigten Sie die Taste ASPECT der Fernbedienung, um die Bilddarstellung zu ändern.
Blauer Bildschirm	Stellen Sie sicher, dass die entsprechende Quelle (INPUT) ausgewählt ist.
Gerät reagiert nicht auf Fernbedienung	Stellen Sie sicher, dass die Batterien korrekt eingelegt sind. Falls notwendig, tauschen Sie die Batterien aus.
DT V-/DVB-T-Modus: Fehlermeldung „kein Signal"	Überprüfen Sie den Antennenanschluss.
	Starten Sie den Programmsuchlauf erneut.
PC-Modus: Das Bild ist zu Klein, zu groß oder verschoben	Wählen Sie PC als Eingangssquelle und ändern Sie die Bildeinstellungen im Menu.
Satellite - kein Signal	Überprüfen Sie die Senderliste. Im Menu unter Konfiguration können Sie die Standard-Senderliste wiederherstellen.

10. Spezifikation

Technische Daten	CAV190B
Energieeffizienzklasse* A+
sichtbare Bildschirmdiagonale in cm	47
sichtbare Bildschirmdiagonale in Zoll	18,5
Leistungsaufnahme im Ein-Zustand	13,0 Watt
Jährlicher Energieverbrauch	19 Watt
Leistungsaufnahme im Bereitschafts-Zustand	0,50 Watt
Leistungsaufnahme im Aus-Zustand	0,00 Watt
Auflösung (in Pixel, H x V)	1366 x 768 (HD ready)
Bildschirmformat	16:9
Konzentverhältnis	3.000 : 1
Helligkeit	250 cd/m2
Sichtwinkel (R/L/T/B)	89°/89°/89°/89° (Weitwinkel-Panel)
Laufsprecher	2 x 3 Watt
Smart-D Sat-Antennensteuerung	ja
Analog TV-Tuner	ja
DVB-T2 HD (H.265) Tuner	ja
DVB-S2 Tuner	ja
HDMI	ja (1x)
Scart	ja
Component (Y, Pb, Pr) 3,5 mm Klinke	ja, Adapter optional: MCC29080
Composite (FBAS) 3,5 mm Klinke	ja, Adapter optional: MCC29060
USB-Anschluss (Mediaplayer)	ja
PC (VGA)	ja
PC Audio-In (3,5 mm)	ja
Antennenanschluss analog/DVB-T2	ja
5V Stromversorgung für aktive DVB-T Antenne	ja
Antennenanschluss DVB-S2	ja
CI+-Slot	ja
Digitaler Audioausgang	ja
Kopfhörerausgang (3,5 mm)	ja
Fernbedienung	ja
Standfuß (abnehmbar)	optional: ETC0083
12V-Anschlussleitung	ja
Netzgerät (100 ... 240 V), extern	optional: ETCV008
VESA Befestigungsmöglichkeit 100 x 100	ja
Geräteschalter Ein/Aus	ja
USB-Dateifomate	Video, Foto, Audio; Software Update
Betriebsspannung	9...30V
Temperaturbereich Betrieb/Lagerung	0...50°C/-20...60°C
Pixelfehlerklasse nach EN ISO 9241-307	0
Gewicht (nur Gerät, inkl. Zubehör)	2,3 kg
Maße (B x H x T in mm) ohne Fuß	440 x 263 x 48 mm

*Skala A++ bis E

CAV220B

A+

55

21,5

17,0 Watt

25 Watt

0,50 Watt

0,00 Watt

1920 x 1080 (Full HD)

16:9

3.000:1

250 cd/m²

89/89/89/89 (Weitwinkel-Panel)

2 × 3 Watt

ja

ja

ja

ja

ja (1x)

ja

ja,Adapter optional: MCC29080

ja,Adapter optional: MCC29060

ja

ja

ja

ja

ja

ja

ja

ja

ja

ja

optional: ETC0083

ja

optional:ETCV008

ja

ja

Video, Foto, Audio; Software Update

9...30V

0...50°C/-20...60°C

0

2,7 kg

507 × 302 × 48 mm

Content

Function Explanation
Sound Mode	Standard (Vorkonfigurierte Einstellungen)Music (Vorkonfigurierte Einstellungen)Movie (Vorkonfigurierte Einstellungen)Sports (Vorkonfigurierte Einstellungen)Personal (Einstellungen können manuell angepasst werden)
Tre ble Adjust Treble

1. Wahlen Sie im Menu Son die Funktion Commutation AD.

Das Menu Commutation AD.wirnd angezeigt.

7. Lecture des medias

7.1. Conditions

7. Lecture des medias

7. Lecture des medias

7. Lecture des medias


VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklart die Caratec GmbH, dass der Funkanlageotyp CAV196DSW, CAV226DSW und CAV246DSW der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar: http://doc.caratec.de

www.facebook.de/caratecgmbh

Caratec GmbH

Carl-Bosch-Straße 7
76829 Landau

[phone]

[phone]

www.caratec.de

caratec

Audio. Video. Mobil.
