Vision CAV190B - Téléviseur Caratec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Téléviseur
Taille de l'écran	190 cm
Résolution	Full HD (1920 x 1080)
Technologie d'affichage	LED
Connectivité	HDMI, USB, AV, VGA
Consommation énergétique	Classe énergétique A
Poids	Environ 20 kg
Dimensions (L x H x P)	Environ 170 x 100 x 15 cm
Utilisation recommandée	Intérieur, salon ou salle de divertissement
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Garantie	2 ans

FOIRE AUX QUESTIONS - Vision CAV190B Caratec

Comment configurer le Caratec Vision CAV190B pour la première fois ?

Pour configurer votre Caratec Vision CAV190B, branchez-le à une source d'alimentation et à une antenne ou un décodeur. Allumez le téléviseur et suivez les instructions à l'écran pour sélectionner votre langue et effectuer une recherche automatique des chaînes.

Que faire si le téléviseur n'allume pas ?

Vérifiez que le téléviseur est correctement branché à une prise électrique. Assurez-vous que la prise fonctionne en testant un autre appareil. Si le problème persiste, essayez de réinitialiser le téléviseur en débranchant l'alimentation pendant quelques minutes.

Comment ajuster la qualité d'image sur le Caratec Vision CAV190B ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu' de la télécommande. Sélectionnez 'Image' ou 'Paramètres d'affichage' pour ajuster la luminosité, le contraste, la saturation et d'autres paramètres selon vos préférences.

Comment connecter des appareils externes au téléviseur ?

Utilisez les ports HDMI, USB ou AV situés à l'arrière du téléviseur pour connecter des appareils externes tels que des décodeurs, des consoles de jeux ou des lecteurs multimédias. Sélectionnez la source appropriée via la télécommande pour afficher le contenu de ces appareils.

Que faire si l'image est floue ou déformée ?

Vérifiez que l'antenne est correctement orientée et qu'il n'y a pas d'obstacles. Essayez de modifier les paramètres d'image dans le menu pour ajuster la netteté. Si le problème persiste, testez une autre source vidéo pour déterminer si le problème vient du signal ou du téléviseur.

Comment accéder aux chaînes de télévision ?

Après avoir configuré votre téléviseur, utilisez le bouton 'Chaînes' ou 'Source' de la télécommande pour naviguer entre les chaînes disponibles. Vous pouvez également utiliser le guide des programmes si disponible.

Comment mettre à jour le logiciel du Caratec Vision CAV190B ?

Accédez au menu des paramètres, puis sélectionnez 'Mise à jour du logiciel'. Assurez-vous que le téléviseur est connecté à Internet, puis suivez les instructions pour télécharger et installer la dernière version du logiciel.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume n'est pas à zéro et que le mode 'Muet' n'est pas activé. Assurez-vous également que les connexions audio sont correctes si vous utilisez des appareils externes. Si le son ne fonctionne toujours pas, essayez de réinitialiser le téléviseur.

Comment réinitialiser le Caratec Vision CAV190B aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Système' ou 'Réinitialisation', puis choisissez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix et le téléviseur reviendra à ses réglages d'origine.

MODE D'EMPLOI Vision CAV190B Caratec

2. Compris dans la livraison ............................................................................... 85

4. Guide de démarrage rapide pour la première mise en service ...................... 92

• 4.1. Etablir l‘alimentation électrique p. 92
• 4.2. Mise en marche de l‘appareil p. 92
• 4.3. Première installation avec réception satellite p. 92
• 4.4. Première installation avec réception DVB-C/DVB-T p. 94
• 4.5. Connexions avec sources extérieures p. 95
• 4.6. Indications importantes relatives à l‘utilisation p. 96

9. Recherche des dysfonctionnements ............................................................. 119

10. Spécification ................................................................................................. 120

Contenu84 Français Pour éviter des dommages inutiles sur votre appareil, veuillez respecter les consignes de sécurités suivantes lors de la mise en service et de l’utilisation : Montage au support mural Assurez-vous que les vis de montage (M4) ne pénètrent pas plus de 8 mm dans l’appareil. Des vis plus longues pourraient endommager l’appareil. Nettoyage de l’appareil Avant le nettoyage, débrancher impérativement le câble d’alimentation. Nettoyer l’appareil uniquement avec un chion légèrement humide ou des produits de nettoyage spécifiques pour écrans plats. Display LED Une forte pression sur la surface de l’écran peut endommager l’appareil. chaleur/humidité/humidité ambiante L’appareil ne doit pas être exposé à une chaleur extrême (rayonnement direct du soleil, radiateur, source de feu ouvert) ou à l’humidité. Il faut éviter de faire fonctionner l’appareil dans les pièces très humides. Condensation Lorsque l’appareil a été déplacé d’un environnement froid dans un environnement chaud, il doit rester débranché pendant au moins une heure. Le changement rapide de température peut entraîner la formation de condensation dans l’appareil, ce qui peut causer des dommages pendant le fonctionnement. Ventilation Pour éviter une surchaue de l’appareil, les évents à l’arrière de l’appareil doivent toujours être dégagés. Corps étrangers Veuillez veiller à ce que de petites pièces ou du liquide ne pénètre pas dans l’appareil. Ceci peut entraîner des dommages dans l’appareil voir même un incendie. Liquides / bougies Ne posez pas de récipients contenant des liquides ou des bougies allumées sur l’appareil. Risque de coincement Veiller à éviter que des doigts ou objets soient coincés lors de la rotation ou du basculement de l’appareil. Alimentation électrique L’appareil doit uniquement fonctionner avec la tension spécifique indiquée. Veuillez à ce que la fiche d’alimentation soit aisément accessible afin que l’appareil puisse être débranché du secteur à tout moment. Ne retirez pas le câble d’alimentation au niveau du câble, mais au niveau du boîtier de la prise. Le câble ne doit pas former de coude ou être posé par-dessus des angles coupants. Transport Pendant le transport, saisissez l’appareil uniquement au niveau du boîtier. Réparation/accessoires Les travaux de réparation et d’entretien doivent exclusivement être réalisés par un personnel spécialisé et agréé. Recyclage Conformément à la directive EU 2002/96/EG, les appareils électroniques doivent être séparés des déchets ménagers et éliminés par un site de collecte désigné ou par un revendeur spécialisé. Les piles doivent être déposées dans les conteneurs de collecte prévus à cet eet, conformément à la directive concernant les piles usagées.

1. Recommandations générales85

2. Compris dans la livraison

En option: > Socle, Ref. ETC0083 > Bloc d‘alimentation (12V, 4A), Ref. ETCV008 > Adaptateur AV, Ref. MCC29060 > Adaptateur YPbPr, Ref. MCC29080 > Téléviseur LED avec pied support > Télécommande avec 2 piles AAA > Câble allume-cigare 12 V > Antenne DVB-T, magnétique > Notice d’utilisation86 Français 3.1. Montage Montage du pied support, en option

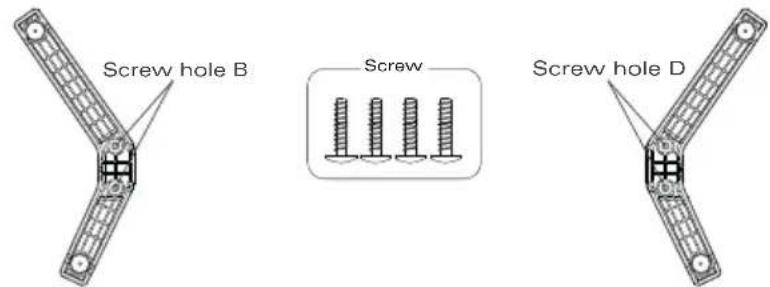

1. Posez l’écran sur un support plat et souple, afin d’éviter des dommages.

2. Visser le pied support au téléviseur par le bas. Utilisez à cet eet les 4 vis

comprises dans la livraison.

3. Mise en service et utilisation

Montage sur support mural, support en option

1. Fixez le support mural au mur.

2. Posez l’écran sur un support plat et souple, afin d’éviter des dommage.

4. Fixer le téléviseur sur le support mural par l’interface de montage VESA.

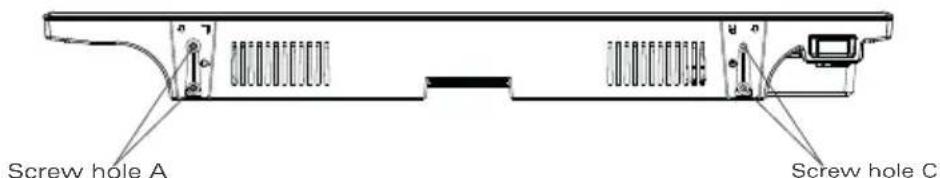

Screw Screw hole A Screw hole B Screw hole C Screw hole D NOTE Avant de fixer le pied, contrôler s’il est monté dans le bon sens (voir photo). Screw Screw hole A Screw hole B Screw hole C Screw hole D87 Français

3. Mise en service et utilisation

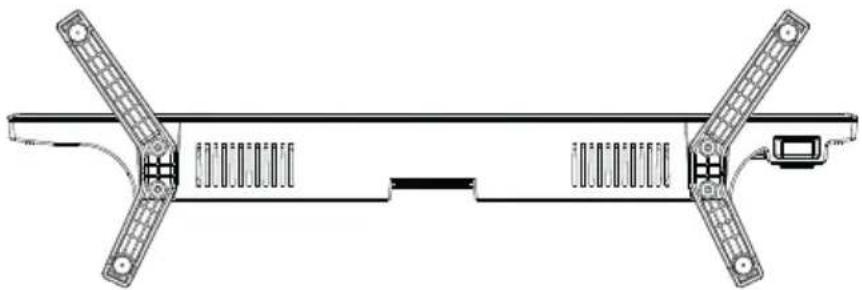

NOTE > Assurez-vous que les vis de montage (M4) ne pénètrent pas plus de 8 mm dans l’appareil. Des vis plus longues pourraient endommager l’appareil. > Un support mural est disponible en option. Informations produit à l’adresse http://halter.caratec.de > Utilisez des supports muraux adaptés à la taille et au poids du téléviseur. > Lors du montage lire les instructions du support mural. 3.2. Touches de commande Le panneau de commande se trouvent sur le côté droit de l’appareil. Les touches commandent les principales fonctions. Désignation Explication SOURCE Sélectionner la source d‘entrée Appuyer plusieurs fois sur la touche pour sélectionner la source du signal MENU Acher le menu CH+ Chaîne suivante Navigation

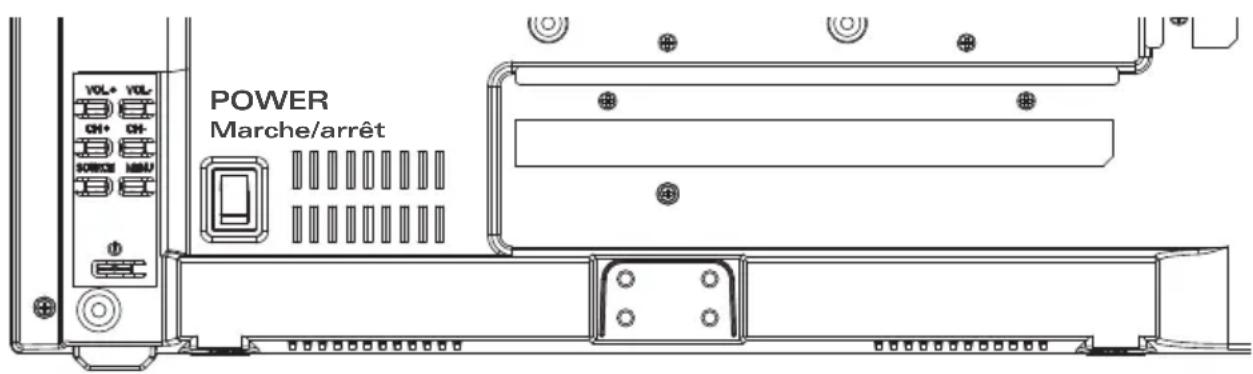

CH- Chaîne précédente Navigation

POWER Marche/arrêt de l’appareil POWER Marche/arrêt88 Français

3. Mise en service et utilisation

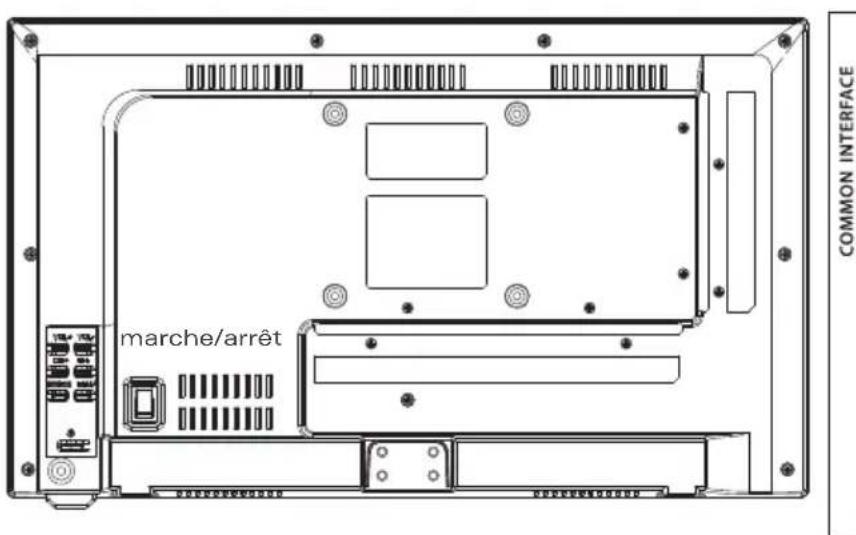

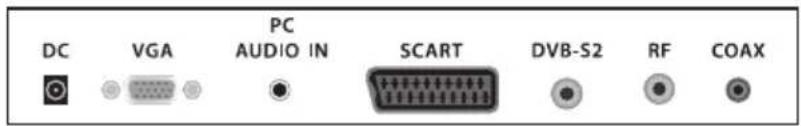

3.3. Raccordements à l’appareil A l’arrière de l’appareil, il est possible de brancher des appareils ou des sources externes. Au niveau des entrées antennes, il est possible de brancher des antennes passives et actives (avec amplificateur intégré et alimentation autonome). Désignation Explication Interrupteur marche/ arrêt L’interrupteur marche/arrêt réduit la consommation électrique à 0 Volt DC Raccordement câble d’alimentation/tension d’alimentation SCART Entrée A/V pour source externe DVB-S2 Branchement pour antenne satellite RF Branchement pour DVB-T/DVB-T2HD ou télévision par câble COAX Sortie audio numérique (coaxiale) Audio out Sortie audio HDMI 1/2 Entrée numérique A/V pour source externe USB Connexion USB Mini YPbPR Entrée vidéo RGB (adaptateur compris dans la livraison) Mini AV Entrée AV (adaptateur compris dans la livraison Casque Branchement pour casque/haut-parleurs externes (douille 3,5 mm) Common Interface Cl-slot pour la réception de programmes cryptés (respecter la direction d’insertion!) marche/arrêt89 Français

3. Mise en service et utilisation

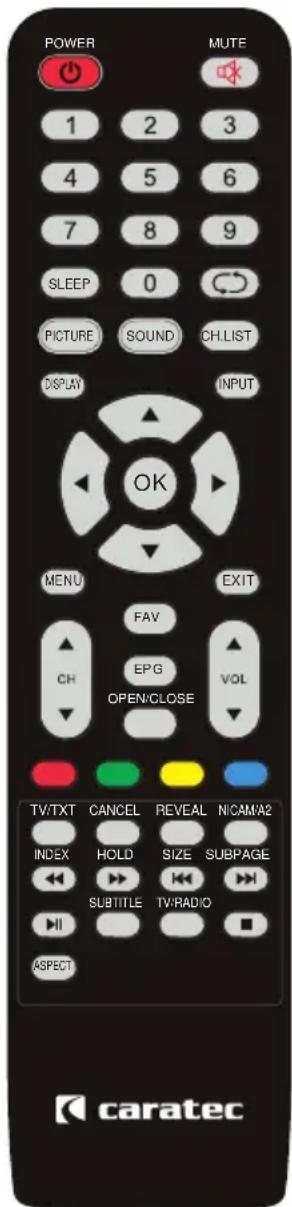

3.4. Télécommande Placer les piles dans la télécommande

1. Ouvrez le logement à piles de la télécommande.

2. Mettez en place les piles livrées (AAA, 2 x 1,5 V).

Fonction des touches suite page suivanteDésignation ExplicationPOWER Marche/arrêt, veilleMUTE Mode muetPICTURE Modifier les préréglages de l’imageASPECT Modifier le format de l’imageSOUND Modifier les préréglages du sonSUBTITLE Régler les sous-titresSLEEP Régler la mise en veille programmableCH.LIST Acher la liste des programmesTouche numérique Saisir les chiresFAV Acher la liste des favorisRETURN La dernière chaîne sélectionnéeVOL+/- Augmenter/diminuer le volumeCH+/- Chaîne suivante/précédenteEPG Aperçu des programmes (Electronic Program Guide)TV/RADIO Sélectionner entre radio et TVDISPL AY Acher les informationsINPUT Sélectionner la source d’énergieTouches de navigation Navigation haut/bas/droite/gaucheOK Confirmer la sélectionMENU Acher le menu principalEXIT Quitter le menuTouches de couleurTouches de sélection rapide (rouge, verte, jaune, bleue)TV/TXT Acher/quitter le vidéotexteCANCEL AbandonnerREVEAL Acher le texte cachéOPEN/CLOSE Ouverture / fermeture de l‘Antenne paraboliquePICTURESOUND CH.LISTDISPLAYINPUT EXIT MENU NICAM/A2POWER MUTETV/TXTCANCELINDEXHOLD SIZE SUBPAGE

3. Mise en service et utilisation

Désignation Explication NICAM/A2 Sélectionner entre NICAM/A2 INDEX Acher l’index HOLD Maintenir la partie inférieure de la page télétexte (ne pas feuilleter) SIZE Agrandir/la page principale télétexte/agrandir la partie inférieure de la page/taille standard SUBPAGE Acher/quitter la page inférieure télétexte 3.5. Navigation dans les menus Navigation dans les menus principaux Vous pouvez naviguer dans les menus à l’aide de la télécommande ou des touches de commande sur l’appareil. Fonction panneau de commande télécommande Acher le menu principal MENU MENU Sélectionner le menu ou le sous-menu VOL+ (droite) VOL- (gauche) CH+ (en haut) CH- (en bas) (droite) (gauche) (en haut) (en bas) Sélectionner les options des menus CH+ (en haut) CH- (en bas) (en haut) (en bas) Accéder à un écran de réglage d’un menu VOL+ (droite) (droite) Naviguer à l’intérieur de l‘écran de réglage CH+ (en haut) CH- (en bas) (en haut) (en bas) Quitter l‘écran de réglage d’un menu ou un menu MENU MENU91 Français

3. Mise en service et utilisation

Fonction panneau de commande télécommande Confirmer les réglages INPUT OK Confirmer les réglages et quitter l‘écran de réglage MENU OK Retour au niveau de menu immédiatement supérieur MENU MENU Quitter le menu MENU EXIT NOTE Respectez également les indications de navigation dans les diérents menus et écrans de réglage.92 Français

4. Guide de démarrage rapide pour la première mise en service

4.1. Etablir l’alimentation électrique

1. Brancher votre appareil à une alimentation électrique adaptée.

4.3. Première installation avec réception satellite

1. Raccordez l’antenne satellite au raccordement DVB-S2 du téléviseur.

2. Mettez en marche l’appareil par l‘interrupteur marche/arrêt et actionnez la

touche POWER de la télécommande ou de l‘appareil. > Le menu La première installation s’ache automatiquement après la première mise en service.

3. Sélectionnez la Langue et le Pays.

4. Appuyez sur la touche OK.

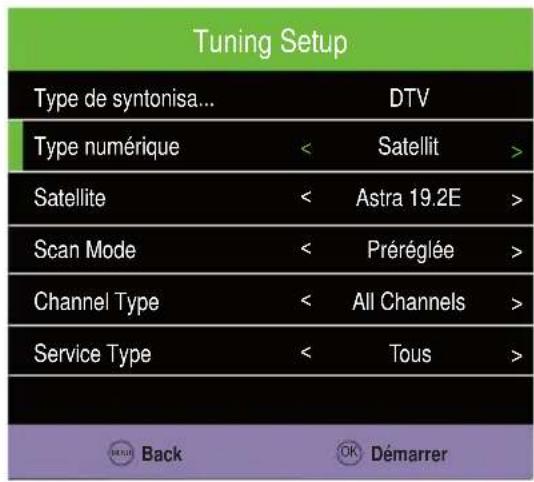

> Le menu Tuning Setup s’ache. 4.2. Mise en marche de l’appareil

1. Mettez en marche l’appareil par l‘interrupteur marche/arrêt et actionnez la

touche POWER de la télécommande ou de l‘appareil. > La lumière Standby est verte lorsque l’appareil est en marche. > La lumière Standby est rouge lorsque l’appareil est éteint/veille. > La lumière Standby est éteinte lorsque l‘interrupteur marche/ arrêt est sur ARRET. La première installation Langue Pays Energy ModelFrancaisAllemagneHome Mode

De réglage automatique OK93 Français

4. Guide de démarrage rapide pour la première mise en service

5. Sélectionnez le Type de syntonisation automatique DTV ou ATV + DTV.

6. Sélectionnez le Satellite comme Type numérique.

7. Sélectionnez le satellite souhaité (ASTRA/HOTBIRD sont standard).

8. Appuyez sur la touche OK.

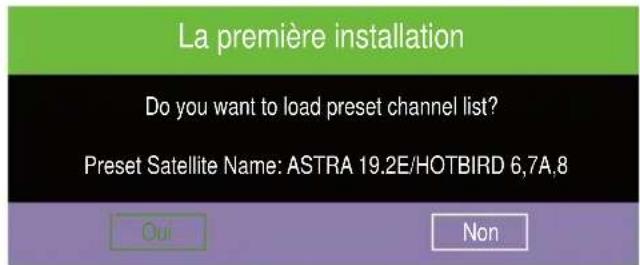

> Le fenêtrè La première installation s’ache.

9. Sélectionnez Oui pour charger les listes standard intégrées (pour ASTRA et

HOTBIRD). > Votre téléviseur est prêt à l‘emploi. Sélectionnez Non pour rechercher des programmes manuellement sur le satellite sélectionné précédemment. Trouvez la description détaillée concernant la recherche des chaînes et le traitement des listes de chaînes sans le chapitre „5.2. Menu Canal“ à la page

4. Guide de démarrage rapide pour la première mise en service

4.4. Première installation avec réception DVB-C/DVB-T

1. DVB-C: raccordez la prise de connexion à l’entrée DVB-C du téléviseur.

Ou : DVB-T/T-2HD: raccordez l’antenne terrestre à l’entrée DVBT du téléviseur. Si vous utilisez une antenne active (sans alimentation propre), activez la fonction 5V Antenne active: Activé dans le menu Canal.

2. Mettez en marche l’appareil par l‘interrupteur marche/arrêt et actionnez la

touche POWER de la télécommande ou de l‘appareil. > Le menu La première installation s’ache automatiquement après la première mise en service.

3. Sélectionnez la Langue et le Pays.

4. Appuyez sur la touche OK.

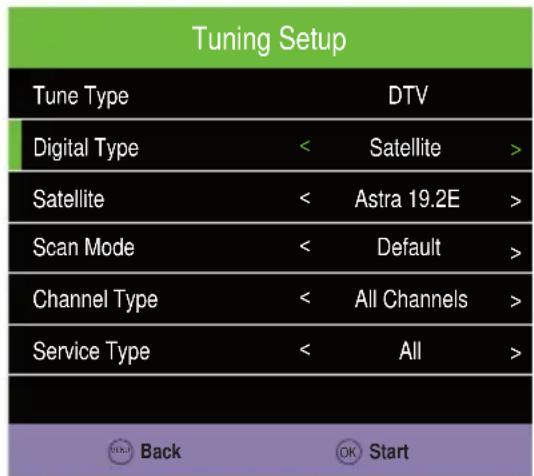

> Le menu Tuning Setup s’ache.

5. Sélectionnez le Type de syntonisation automatique DTV ou ATV + DTV.

6. Sélectionnez comme source d’entrée (Type numérique) :

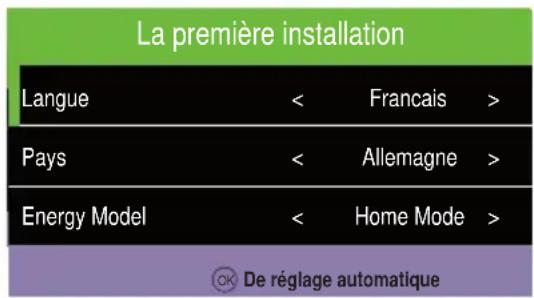

La première installation Langue Pays Energy ModelFrancaisAllemagneHome Mode

De réglage automatique

4. Guide de démarrage rapide pour la première mise en service

> DVB-T, si la réception se fait par l’antenne. > DVB-C, si la réception se fait par câble.

7. Appuyez sur la touche OK.

> La fenêtrè Réglage de chaîne s’ache La recherche des chaînes TV et radio peut durer quelques minutes. > Votre téléviseur est prêt à l‘emploi. Trouvez les descriptions détaillées sans le chapitre „5.2. Menu Canal“ à la page

4.5. Connexions avec sources extérieures Connexion par câble HDMI Branchez l’entrée HDMI du téléviseur à la sortie HDMI du lecteur externe. Trouvez la description détaillée pour la sélection de la source d’entrée sans le chapitre „4.6. Indications importantes relatives à l‘utilisation“ à la page 104. Connexion par câble SCART. Branchez l’entrée SCART du téléviseur à la sortie SCART du lecteur externe. Trouvez la description détaillée pour la sélection de la source d’entrée sans le chapitre „4.6. Indications importantes relatives à l‘utilisation“ à la page 104. Connexion par câble AV Connectez l’adaptateur AV avec le connecteur MINI-AV du téléviseur. Connectez celui-ci avec la sortie AV de l’appareil externe. Trouvez la description détaillée pour la sélection de la source d’entrée au chapitre „4.6. Indications importantes relatives à l‘utilisation“ à la page 104. suite page suivante96 Français

4. Guide de démarrage rapide pour la première mise en service

Connexion par un câble YPbPr Connectez l’adaptateur YPbPr avec le connecteur MINI-YPbPr du téléviseur. Connectez celui-ci avec la sortie YPbPr de l’appareil externe. Connectez l’adaptateur AV avec le connecteur MINI-AV du téléviseur. Connectez celui-ci avec la sortie audio de l’appareil externe. Trouvez la description détaillée pour la sélection de la source d’entrée sans le chapitre „4.6. Indications importantes relatives à l‘utilisation“ à la page 104. 4.6. Indications importantes relatives à l’utilisation Sélection de la source d’entrée :

1. Ouvrez le menu de la Source d‘entrée en appuyant sur la touche INPUT

(panneau de commande sur l’appareil ou télécommande).

2. Sélectionnez l’option souhaitée et confirmez-la.

Veuillez notez les descriptions détaillées au chapitre „3.5. Navigation dans les menus“ à la page 98. Source d’entrée Explication Satellite Téléviseur satellite Voir chapitre „Guide de démarrage rapide pour la première mise en service“ à la page 100 „Première installation en cas de réception satellite“ à la page 100 DTV Téléviseur numérique Voir chapitre „Première installation pour la réception par DVB-C / DVB-T“ à la page 102 ATV Téléviseur analogique DVD Lecteur DVD Voir chapitre „Lire un DVD“ à la page 122 AV L’appareil externe est branché par connexion AV SCART L’appareil externe est branché par connexion SCART YPbPr L’appareil externe est branché par connexion YPbPr PC Le PC est branché HDMI L’appareil externe est branché par connexion HDMI USB L’appareil externe est branché par connexion USB97 Français Téletexte Ouverture ou fermeture du télétexte par la touche TV/TXT. Trouvez les descriptions détaillées sans le chapitre „9.7. Téletexte“ à la page

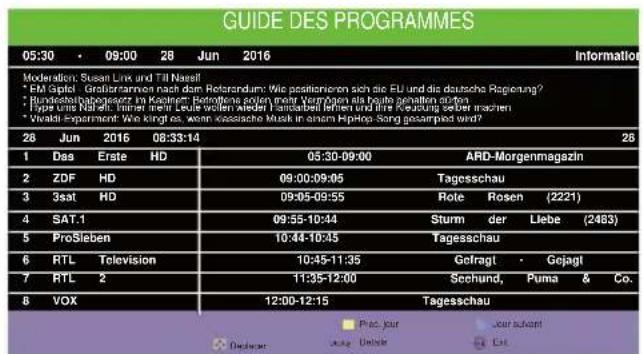

Menu EPG La touche EPG de la télécommande permet d’ouvrir ou de fermer l’aperçu des programmes. Trouvez les descriptions détaillées sans le chapitre „9.5. Guide des programmes (EPG)“ à la page 129. Lecture multimédia (USB)

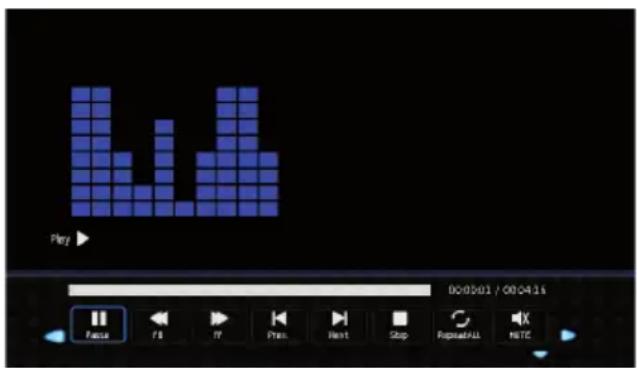

1. Branchez un appareil (par ex. clé USB, disque dur externe) dans une prise

2. Appuyez sur la touche INPUT de la télécommande.

3. Sélectionnez USB.

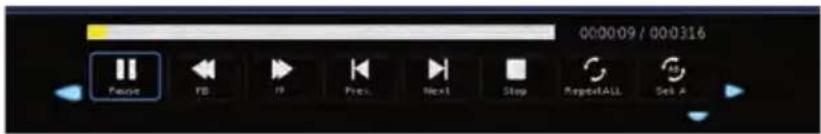

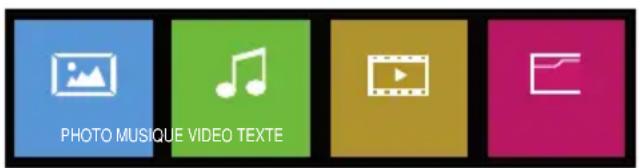

Trouvez les descriptions détaillées sans le chapitre „7. Lecture de médias“ à la pag e 118 .

4. Guide de démarrage rapide pour la première mise en service98

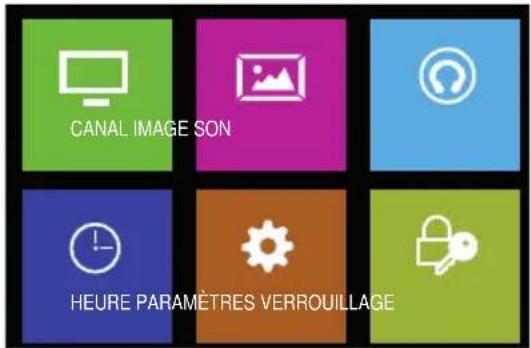

Le menu principal comporte les sous-menus suivants:

CANAL IMAGE SONHEURE PARAMÈTRES VERROUILLAGE

5.1. Sélection du menu principal

1. Ouvrir le menu principal en appuyant sur la touche MENU (panneau de

commande à l’appareil ou télécommande).

2. Sélectionnez l’option souhaitée et confirmez-là.

Trouvez les descriptions détaillées sans le chapitre „3.5. Navigation dans les menus“ à la page 98. 5.2. Menu Canal

1. Ouvrez le menu principal en appuyant sur la touche MENU

(panneau de commande sur l’appareil ou télécommande).

2. Sélectionnez Canal et confirmez avec la touche OK.

> Le menu Canal s’ache. Fonctions importantes dans le menu Canal: > Recherche des chaînes automatique et manuelle > Traitement de la liste des chaînes NOTE Les fonctions achées peuvent varier en fonction du type de réception. Fonction ExplicationAntenna DVB-T (en cas de réception par antenne) DVB-C (en cas de réception par câble)Réglage autoDémarrer la recherche automatique des chaînesLe menu „Tuning Setup“ s’ache CANAL99 Français

Démarrer la recherche manuelle des chaînes pour la source sélectionnée Le menu „Réglage manuel ATV“ s’ache Réglage manuel DVB-C

Démarrer la recherche manuelle des chaînes pour la source sélectionnée Le menu „Réglage manuel DVB-C“ ou „Réglage manuel DVB-T“ s’ache Modification de programme Classer, supprimer, verrouiller ou désigner les chaînes comme favorites Le menu „Modification de programme“ s’ache Information sur le signal Achage des informations du signal de la chaîne Informations CI Achage des informations de la carte CI insérée Voir chapitre „6. Module CI“ à la page 117 Dish Setup

Mise en service en cas d’antenne active, pour commuter 5 V sur l’antenne.

Source sélectionnée: DTV //

Source sélectionnée: Satellite Recherche automatique des chaînes/réglages de réception

1. Sélectionner dans le menu Canal la fonction Réglage auto.

> Le menu Tuning Setup s’ache. Source Satellite sélectionnée: Fonction Explication Pays Régler le pays Satellite Régler le satellite Scan Mode Préréglée** Blind scan Exploration du réseau

• les recommandations sont indiquées en gras suite page suivante Fonction Erklärung Channel Type All Channels* FTA Channelse Service Type Tous** DTV Radio Satellite Réglage HotBird 13E LNB 1 Astra 19.2E LNB 2 Eutelsat 5W LNB 3 Astra 23.5E LNB 4 Satellite Réglage Turksat 42E LNB 5 Astra 28.2E LNB 6 Eutelsat 16E LNB 7 Eutelsat 9E LNB 8 Satellite Réglage Astra 4.8E LNB 9 Thor 0.8W LNB 10 Amos 4W LN B 11 Hispasat 30W LNB 12 Fonction Smart D DiSEqC réglages pour l’alignement automatique des satellites. Uniquement en combinaison avec une antenne parabolique Caratec, Smart-D compatible.

1. Dans le menu Canal, sélectionnez Configuration satellite.

2. Sélectionnez le paramètrage approprié sous DiSEqC 1.1 (voir tableau):

Il sut, uniquement de définir les paramètres des satellites utilisés (par exemple, Astra 19.2E et Hotbird 13E).100 Français

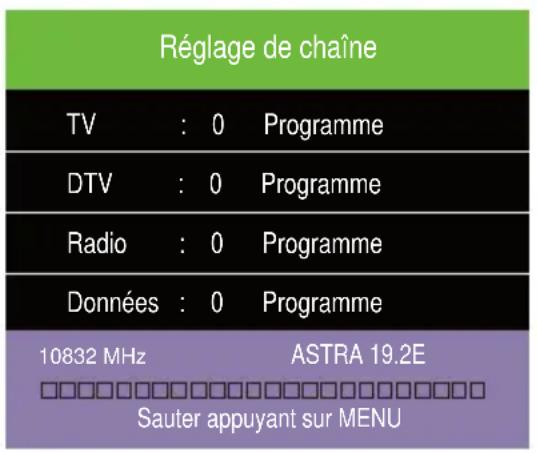

Réglage de chaîne TV : 0 Programme DTV : 0 Programme Radio : 0 Programme Données : 0 Programme 10832 MHz ASTRA 19.2E Sauter appuyant sur MENU Source DTV sélectionnée: Fonction ExplicationPays Régler le paysType de syntonisationautomatique ATV (réception programmes analogiques) DTV (réception programmes numériques) ATV + DTV (réception programmes analogiques et numériques)Type de recherche Plein* Exploration du réseauIdentificateur du réseau Auto* 65535Fréquence Auto* 770000Symobl(ks/s) Auto* 6900Sorting by LCN Activé* Désactivée* les recommandations sont indiquées en gras

1. Appuyez sur OK pour démarrer la recherche automatique des chaînes.

> L’état de la recherche de chaînes s’ache. Recherche manuelle analogique

1. Sélectionnez dans le menu Canal la fonction Réglage manuel ATV.

> Le menu Réglage manuel ATV s’ache.

2. Eectuez les réglages souhaités et confirmez.101

1. Sélectionnez dans le menu Canal la fonction Syntonisation manuelle

CADTV pour réception par câble ou Réglage manuel DTV pour réception par antenne. > Le menu Syntonisation manuelle CADTV ou Réglage manuel DTV s’ache. Modifier la liste des chaînes

1. Sélectionner dans le menu Canal la fonction Modification de programme.

> Le menu Modification de programme s’ache.

2. es options suivantes sont disponibles :

> Supprimer des chaînes (touche rouge de la télécommande). > éplacer des chaînes (touche jaune de la télécommande). > Verrouiller des chaînes (touche bleue de la télécommande). > Ajouter des chaînes aux favoris (touche FAV de la télécommande). NOTE Veuillez notez les recommandations d’utilisation sur le bord inférieur de l’écran. Configuration satellite

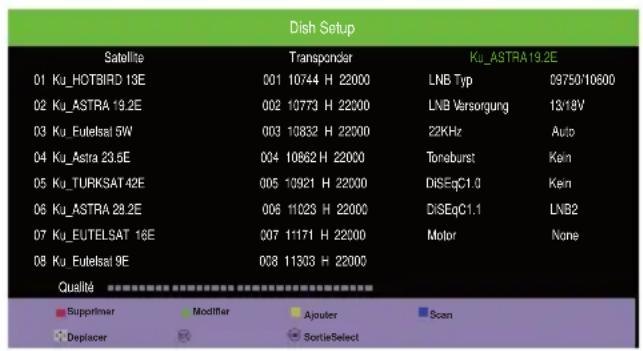

1. Sélectionnez dans le menu Canal la fonction Dish Setup.

Colonne ExplicationSatelliteListe des satellites. Les réglages des satellites peuvent être modifiés (touche verte). Il est par ailleurs possible d’eacer des satellites (touche rouge) et de les rajouter (touche jaune). TransponderListe des transpondeurs correspondant au satellite sélectionné (colonne „Satellite“). Les réglages du transpondeur peuvent être modifiés (touche verte). Il est par ailleurs possible de supprimer un transpondeur (touche rouge) ou de le rajouter (touche jaune). réglages des satellites (Colonne 3)Liste des réglages correspondant au satellite sélectionné (colonne „Satellite“). Configurez la fonction DiSEqC pour commander une antenne sat compatible. NOTE Veuillez notez les recommandations d’utilisation sur le bord inférieur de l’écran. NOTE Les informations actuelles concernant les réglages des satellites et transpondeurs sont disponibles auprès des fournisseurs de programmes ou sur les sites internet comme par exemple www.lyngsat.com ou www.flysat.com. 5.3. Menu Image

1. Ouvrez le menu principal en appuyant sur la touche MENU

(panneau de commande à l’appareil ou télécommande).

2. Sélectionnez Image et confirmez par la touche OK.

> Le menu Image s’ache. Fonction importante dans le menu Image : > Adaptation des réglages de l’image NOTE L’adaptation des réglages est uniquement possible en mode Personnalilsé. Fonction ExplicationMode Image Standard (réglages préconfigurés) Doux (réglages préconfigurés) Personnalisé (les réglages peuvent être adaptés manuellement) Dynamique (réglages préconfigurés)Contraste Réglage du contrasteLuminosité Réglage de la luminositéCouleur Réglage de la couleurTon Réglage de la teinte (uniquement en format NTSC) IMAGE103 Français

Fonction ExplicationNetteté Régler la netteté de l’imageTempérature de couleurFarbtemperatur einstellen: Normale Chaud FroideRéduction du bruitRéglage de la réduction des bruits parasites : Basse Med Élevée DésactivéeECRAN Réglage de la position et du format de l’image PCContraste dyn. Activé DésactivéeFace color Réglage de la couleur du visageRatio d´aspect 16:9 4:3 Auto Zoom1 Zoom2Ecran BleuS’ache en cas d’absence de signal. Activé Désactivée 5.4. Menu Son

1. Ouvrez le menu principal en appuyant sur la touche MENU

(Panneau de commande sur l’appareil ou télécommande).

2. Sélectionnez Son et confirmez par la touche OK.

> Le menu Son s’ache. Fonctions importantes dans le menu son Son : > Adaptation des réglages du son NOTE L’adaptation des réglages du son est uniquement possible en mode Personnalilsé. Fonction ExplicationMode audio Standard (Réglages préconfigurés) Musique (Réglages préconfigurés) Vidéo (Réglages préconfigurés) Sport (Réglages préconfigurés) Personnalisé (Les réglages peuvent être modifiés manuellement)Aigus Réglage des aigus SON suite page suivante104 Français

Fonction ExplicationGraves Réglage des gravesEquilibrage Réglage de la balance entre le haut parleur droit et gaucheVolume autoRéglage automatique du volume du son : Activé DésactivéeSon SurroundReproduction du surround : Désactivée SRS TruSurround TruSurroundSortie numériqueRéglage du mode de sortie audio numérique : Auto PCMCommutation AD Achage du menu „Commutation AD“Sous-titrage malentendants Désactivée Activé Commutation AD

1. Ouvrez le menu principal en appuyant sur la touche MENU

(panneau de commande sur l’appareil ou télécommande).

2. Sélectionnez Heure et confirmez avec la touche OK.

> Le menu Heure s’ache. Fonctions importantes dans le menu Heure : > Réglage du fuseau horaire > Réglage d’une heure de mise en service et d’arrêt automatique > Réglage d’une veille automatique > Réglage d’un arrêt automatique > Réglage d’un délai pour la suppression du menu HEURE105 Français

Fonction Explication Horloge Achage de la date et de l’heure (réglage automatique) Fuseau horaire Réglage du fuseau horaire Heure d´arrêt Réglage l’heure d’arrêt automatique du téléviseur Le menu „Heure d´arrêt“ s’ache Heure d´allumage Réglage de l’heure de mise en service du téléviseur Le menu „Heure d´allumage“ s’ache Minuterie Veille Réglage de l’heure d’arrêt automatique du téléviseur Désactivée 10, 20, 30, 60, 90, 120, 180, 240 min. Veille automatiq. Réglage de l’heure de commutation du téléviseur sur mode veille dès lors qu’aucune opération n’est eectuée Désactivée 3, 4, 5 h OSD Minuteur Réglage de la fermeture automatique du menu Never 5, 10, 15, 20, 25, 30 s Heure d’arrêt

1. Sélectionnez dans le menu Heure la fonction Heure d´arrêt.

> Le menu Heure d´arrêt s’ache. Fonction Explication Heure d´arrêt Désactivée Une fois Tous les jours Lun-Ven Lun-Sam Sam-Dim

Heure Régler l’heure (Heure) Minute Régler l’heure (Minute) Heure de mise en marche

1. Sélectionnez dans le menu Heure la fonction Heure d´allumage.

> Le menu Heure d´allumage s’ache. suite page suivante106 Français

Fonction ExplicationHeure d´allumage Désactivée Une fois Tous les jours Lun-Ven Lun-Sam Sam-Dim SoHeure Régler l’heure (Heure)Minute Régler l’heure (Minute)SourceSélectionner la source d’entrée par laquelle le téléviseur doit être mis en serviceCanalSélectionner le canal d’entrée par laquelle le téléviseur doit être mis en serviceVolume Sélectionner le volume de mise en service du téléviseur 5.6. Menu Paramètres

1. Ouvrez le menu principal en appuyant sur la touche MENU

(panneau de commande sur le téléviseur ou télécommande).

2. Sélectionnez Paramètres et confirmez par la touche OK.

> Le menu Paramètres s’ache. Fonctions importantes dans le menu Paramètres : > Réglage de la langue des menus, de lecture et des sous-titres > Rétablir la configuration d’usine > Réalisation d’une mise à jour du logiciel > Information concernant la version du modèle, du type et de la version du logiciel Fonction ExplicationLangueRégler la langue du menu (allemand, danois, tchèque, suédois, finlandais, portugais, néerlandais, italien, français, espagnol, anglais)Langue des TTRégler les caractères pour l’achage du télétexte (ouest, est, russe, arabe et persan)Langue AudioRéglage de la langue audio 1 et 2 pour son multicanalLe menu „Langue Audio“ s‘aceLangue des sous-titresRéglage de la langue des sous-titres 1 et 2Le menu „Langue des sous-titres“ s‘aceRestaurer les paramètresd‘usineRéinitialiser les réglages d‘usine de l’appareilMise à jour logiciel (USB)Mise à jour du logiciel (un appareil USB avec les logiciels de mise à jour doit être connecté) PARAMÈTRES107 Français

Fonction ExplicationVersion Version (modèle, type d’écran et version de logiciel)Import DefaultDataCharger la liste des canaux standard ASTRA/HOTBIRD (uniquement pour la réception par satellite) 5.7. Menu Verrouillage

1. Ouvrez le menu principal en appuyant sur la touche MENU

(panneau de commande de l’appareil ou télécommande).

2. Sélectionnez Verrouillage et confirmez par la touche OK.

> Le menu Verrouillage s‘ache. Fonctions importantes du menu protection Verrouillage : > Réglage d’un blocage du système > Modification du mot de passe > Blocage de chaînes, accord parental, blocage de touches NOTE Pour modifier les réglages du menu Verrouillage, la saisie du mot de passe est nécessaire. Code d’usine : „0000“. Fonction ExplicationVerrouiller système Désactivée ActivéDéfinir mot de passe Personnaliser le mot de passeVerrouillage chaîneBloquer des programmes définis. Accès seulement avec code d‘usine.Le menu „Verrouillage chaîne“ s’ache.Accord parentalDéfinir une limite d’âge pour le réglage de l’accord parental Désactivée 4 - 18Verrouillage clavierActiver le blocage des touches. Uniquement possible lorsque l’option Activé a été sélectionnée pour la fonction Verrouiller système Désactivée ActivéMode d‘hôtelLimiter des fonctions du téléviseur pour l’utilisateur et importer la base de données préréglée (un appareil USB avec les fichiers de la base de données doit être connecté)Le menu „Mode d‘hôtel“ s‘ache VERROUILLAGE suite page suivante108 Français

1. Sélectionnez dans le menu Verrouillage la fonction Mode d´hôtel.

> Le menu Mode d´hôtel s‘ache. Fonction Explication Mode d´hôtel Activé Désactivée Verrouillage de source Bloquer des sources définies Source prédéfinie Sélectionner la source par laquelle le téléviseur doit être mis en marche Chaîne prédéfinie Sélectionner la chaîne avec lequel le téléviseur doit être mis en marche. Volume par défaut Sélectionner le volume avec lequel le téléviseur doit être mis en marche. Max. Volume Sélectionner le volume maximal pour le téléviseur Importation des données Importer la base de données depuis un appareil USB Exportation des données Exporter la base de données vers un appareil USB Supprimer verrou Rétablir tous les blocages NOTE Pour sécuriser et reconfigurer votre liste personnelle des chaîne, utilisez les fonctions Exportation des données et Importation des données. Bloquer une chaîne

1. Sélectionner dans le menu Verrouillage la fonction Verrouillage chaîne.

> Le menu Verrouillage chaîne s’ache.

2. Bloquez ou déverrouillez les programmes souhaités et confirmez.109

6.1. Common Interface (CI) Le téléviseur est doté d’un connecteur d’interface commune permettant de recevoir l’interface CI et CI+. Un module CI est une carte enfichable de la taille d’une carte de crédit qui s’adapte dans le logement CI de votre récepteur DVB et qui peut recevoir des Smartcard. Cette combinaison vous permet l’accès aux programmes cryptés et payants. NOTE Utilisez exclusivement des modules CI autorisés par le fournisseur ou certifiés. C’est la seule façon de garantir la compatibilité. 6.2. Insertion de la Smartcard et du module CI

1. Éteignez l’appareil.

2. Insérer le module CI dans le logement du connecteur

CI de votre téléviseur. Respectez le sens correct (voir illustration).

3. Insérer la Smartcard dans le module CI. Respectez le sens

correct (voir flèche).

4. Remettez le téléviseur en service.

Français 7.1. Conditions Vous pouvez lire des données enregistrées sur un périphérique USB, si les formats de fichiers suivants sont enregistrés sur le périphérique de stockage : Médias Formats Video *.dat, *.mpg, *mpeg *.vob *.mkv *.mp4, *.mov *.avi *.flv *.asf, *.wmv Musique *.mp3 *.wav *.wma/asf *.aac *.ac3 Photo *.jpg, *.jpeg *.png *.bmp Texte *.txt 7.2. L e c tur e

1. Appuyez sur la touche INPUT de la télécommande.

2. Sélectionnez la source d’entrée USB.

> Le menu multimédia s’ache.

PHOTO MUSIQUE VIDEO TEXTE

Trouvez la description détaillée sans le chapitre „3.5. Navigation dans les menus“ à la page 98.

3. Marquez le type de média souhaité (photo, musique, film ou texte) et

confirmez par OK. > La fenêtre de sélection avec la structuré des fichiers/répertoires s’ache.

7. Lecture des médias111

Français Movie Appuyez sur la touche OK de la télécommande pour ouvrir le menu. Fonction Explication Pause/Lecture Arrêter et redémarrer le film FB Revenir en arrière FF Avancer Précédent Film précédent Suivant Film suivant Arrêter Termine la lecture CharSet Modifier la police RepeatNone Repeat1 RepeatALL Pas de répétition Répétition du film en cours transmission continue de tous les films Régler A/Régler B A utiliser pour placer les points A et B afin de répéter une partie de film Liste de compositions Ache la liste de lecture

1. Sélectionnez l’emplacement mémoire (C) du média et le cas échéant le sous-

répertoire. Les fichiers disponibles s’achent.

2. Sélectionnez le fichier souhaité. En appuyant sur la touche verte de la

télécommande, vous marquez tous les fichiers (par ex. photos ou musique) à lire.

3. Pour démarrer la lecture, appuyez sur la touche lecture/pause de la

télécommande. > Le menu Mediaplayer s’ache. suite page suivante

7. Lecture des médias112

Français Fonction Explication Info Ache les informations fichier Lentement Lecture slow-motion Pas Lecture continue Passer sur le temps Aller à la durée de lecture Zoom In Agrandit le film Zoom Out Réduit le film Ratio d’aspect Auto 4:3 16:9 Déplacer l‘image Déplacer la vue dans le film agrandi en déplaçant les touches à flèches Musique Fonction Explication Pause/Lecture Arrêter et redémarrer le titre FB Revenir en arrière FF Avancer Précédent Titre précédent Suivant Titre suivant Arrêter Termine la lecture RepeatNone Repeat1 RepeatALL Pas de répétition Répétition du film en cours transmission continue de tous les films SOURD. Mettra le volume en sourdine Liste de compositions Ache la liste de lecture Info Ache les informations fichier Passer sur le temps Réglage du temps de lecture

7. Lecture des médias113

Français Photo Fonction Explication Pause/Lecture Arrêter la photo/redémarrer Précédent Dernière image Suivant Image suivante Arrêter Arrêter RepeatNone Repeat1 RepeatALL Pas de répétition Répétition du film en cours lecture continue de tous les films Musique Transmet de la musique depuis le médium USB pendant le diaporama Liste de compositions Ache la liste de lecture Info Ache les informations fichier Tourner Rotation de l’image de 90° à droite Tourner Rotation de l’image de 90° à gauche Zoom In Agrandit l’image Zoom Out Réduit l’image Déplacer l‘image Déplacer la vue dans le film agrandi en déplaçant les touches à flèches 7.3. Terminer la lecture

1. Appuyez sur la touche EXIT de la télécommande pour terminer la lecture et

retourner à la sélection des fichiers. Pour modifier le type de médium, appuyez plusieurs fois sur la touche EXIT de la télécommande jusqu’à ce que le menu multimédia s’ache.

7. Lecture des médias114

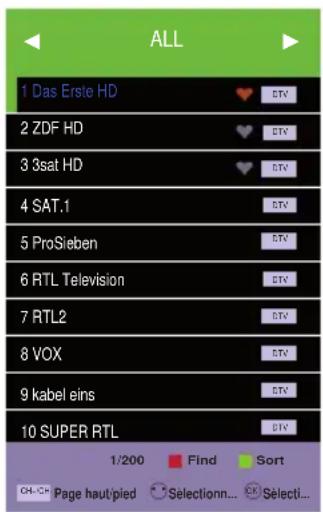

Français 8.1. Achage de la liste des chaînes Pour acher la liste des chaînes procédez de la manière suivante :

1. Appuyez sur la touche CH.LIST de la télécommande ou appuyez sur la

touche OK de la télécommande (uniquement si aucun menu n’est aché). > Le menu Liste des chaînes s’ache. Trouvez les descriptions détaillées sans le chapitre „3.5. Navigation dans les menus“ à la page 98. Des symboles indiquent si une chaîne est bloquée, cryptée, à ignorer ou marquée comme favori. Utilisez les touches de navigation / ur la télécommande pour filtrer les chaînes achées. Nom ExplicationAll Comporte toutes les chaînesDTV List Comporte uniquement les chaînes de télévisionRadio List Comporte uniquement les chaînes de radioData List Comporte uniquement les chaînes de donnéesFTA List Comporte les chaînes à accès libreScrambled List Comporte uniquement les chaînes cryptées PayTVSatellite Comporte touts les chaînes d’un satellite

8. Fonctions spéciales

Page haut/pied Sèlectionn... Sèlecti... ALL 1 Das Erste HD2 ZDF HD3 3sat HD4 SAT.15 ProSieben6 RTL Television7 RTL28 VOX9 kabel eins10 SUPER RTL CH+/CH-1/200 Find Sort DTV DTV DTV

suite page suivante115 Français

2. Sélectionnez la chaîne souhaitée et appuyez sur OK.

NOTE Pour modifier la liste des chaînes (eacer, déplacer, verrouiller, ajouter des chaînes à la liste des favoris), sélectionnez la fonction Modification de programme dans le menu Canal. Voir également menu programmes à la page. Voir également menu „5.2. Menu Canal“ à la page 106.

8. Fonctions spéciales

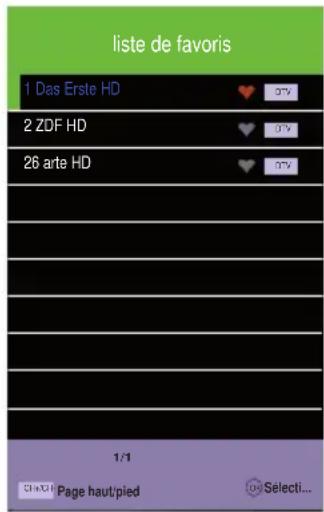

8.2. Favoris Pour acher la liste des favoris, procédez de la manière suivante :

1. Appuyez sur la touche FAV de la télécommande.

> Le menu liste de favoris s’ache. Sur cette vue sont achées toutes les chaînes marquées précédemment dans favoris. Les symboles indiquent si une chaîne est marquée comme favori ou à ignorer.

2. Sélectionnez la chaîne souhaitée et appuyez sur OK.

NOTE Pour modifier la liste des chaînes (eacer, déplacer, verrouiller, ajouter des chaînes à la liste des favoris), sélectionnez la Modification de programme dans le menu Canal die Funktion. Voir également menu „5.2. Menu Canal“ à la page 106. liste de favoris 1 Das Erste HD2 ZDF HD26 arte HD Page haut/piedSélecti...CH+/CH- 1/1 DTV DTV DTV116 Français

8. Fonctions spéciales

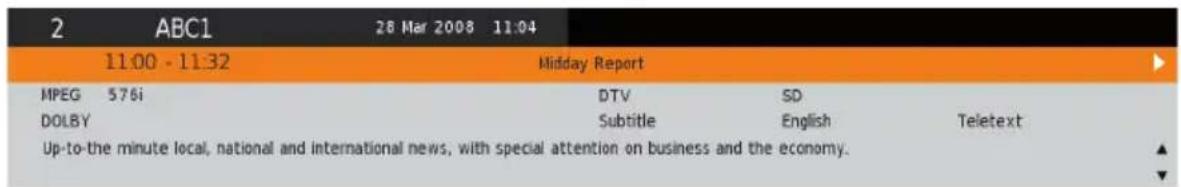

8.3. Info chaîne Pour acher les informations relatives aux chaînes, procédez de la manière suivante :

1. Appuyez sur la touche D ISPL AY de la télécommande.

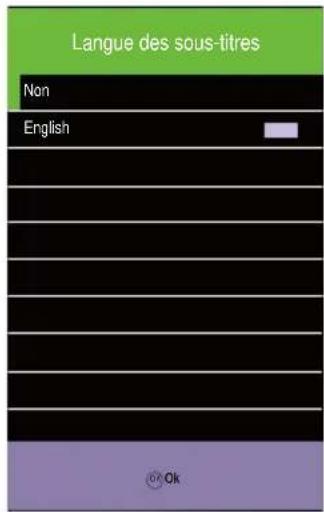

> Des informations relatives à la chaîne s’achent. 8.4. Langue des sous-titres Pour achez la langue des sous-titres, procédez de la manière suivante :

1. Appuyez sur la touche SUBTITLE de la télécommande.

> Le menu Langue des sous-titres s’ache.

2. Sélectionnez la langue des sous-titres souhaitée et appuyez sur OK.

NOTE Les langues de sous-titres disponibles varient en fonction de l’ore du fournisseur de programmes. NOTE Il n’est pas possible de modifier la langue des sous-titres à cet emplacement. Pour modifier les langues des sous-titres, sélectionnez la fonction Langue des sous-titres dans le menu Paramètres. Voir également „5.6. Menu Paramètres“ à la page 114. Langue des sous-titres Non English

8. Fonctions spéciales

8.5. Guide des programmes (EPG) Pour acher le guide des programmes, procédez de la manière suivante :

1. Appuyez sur la touche EPG de la télécommande.

> Le menu Guide des Programmes s’ache. Cette vue vous donne des informations sur le programme de la journée en cours, le programme du jour précédent et du jour suivant.

2. Sélectionnez le programme souhaité et appuyez sur OK.

1. Appuyez sur la touche TV/Radio de la télécommande.

> Vous êtes en mode radio.

2. Appuyez sur la touche bleue de la télécommande pour éteindre l’écran. La

radio continue à fonctionner.

3. Allumez à nouveau l’écran en appuyant sur n’importe quelle touche de la

4. Appuyez à nouveau sur la touche TV/Radio de la télécommande pour

retourner au mode TV. NOTE L’utilisation des touches Vol+/Vol- ainsi que de la touche MUTE est également possible lorsque l’écran est éteint. Lorsque ces touches sont actionnées, l’écran reste éteint.118 Français

8. Fonctions spéciales

8.7. Téletexte Le télétexte est mis à disposition comme service gratuit par la plupart des chaînes TV. Il propose diérentes informations, comme par ex. News Ticker et actualités, prévisions météo, informations dans le domaine de l’économie, du sport, de la culture, des conseils, ainsi que des informations concernant le programme TV.

1. Appuyez sur la touche T V/TXT de la télécommande. Pour que le télétexte

s’ache, une chaîne qui propose ce type de service a dû être sélectionnée au préalable. > Pour sélectionner une page, tapez les trois chires de la page souhaitée à l’aide des touches numériques de la télécommande. > Utilisez les touches CH und CH de la télécommande pour avancer et reculer dans les pages. > Utilisez les touches HOLD de la télécommande pour fixer une page. > Verwenden Sie die Taste INDEX de la télécommande pour accéder à la page de démarrage ou au sommaire. > Utilisez les touches SIZE ade la télécommande pour agrandir la partie latérale haute ou basse de la page ou pour revenir à l’achage normal. > Utilisez les touches REVEAL de la télécommande pour acher des informations masquées ou pour masquer à nouveau ces informations. > Utilisez les touches SUBPAGE de la télécommande pour cliquer directement sur des sous-pages automatiquement consécutives.

2. Appuyez à nouveau sur la touche TV/TXT de la télécommande pour quitter

Télétexte et revenir au mode TV.119 Français

9. Recherche des dysfonctionnements

Problème Action L’appareil ne s’allume pas S’assurer que le câble du secteur a été branché correctement. S’assurer que l’interrupteur marche/arrêt à l’inférieure de l’appareil est bien activé. S’assurer que la polarité de l’alimentation électrique est correcte. Pas d’image S’assurer que la source correspondante (INPUT) est sélectionnée. S’assurer que la source ou l’antenne correspondante est correctement raccordée. Pas de son Contrôlez le volume. Contrôlez si la fonction mute est activée. Mauvaise qualité d’image Vérifiez le branchement correct du câble d’antenne. Contrôlez les réglages d’image. Image trop grande/trop petite, décalée Activez la touche ASPECT de la télécommande pour modifier la représentation d’image. Ecran bleu Vérifiez que la source correspondante (INPUT) est activée. L’appareil ne réagit pas à la télécommande Vérifiez que les piles sont correctement insérées. Si nécessaire, remplacez les piles. Mode DTV-/DVB-T : message d’erreur „pas de signal“ Contrôlez le branchement de l’antenne. Redémarrez la fonction recherche des programmes. Mode PC : l’image est trop petite, trop grande ou décalée Sélectionnez PC comme source d’entrée et modifiez les réglages de l’image dans le menu. Satellite – pas de signal Contrôlez la liste des chaînes. Dans le menu sous configuration, vous pouvez à nouveau rétablir la liste des chaînes standard.120 Français

• Données techniques CAV190B CAV220B Classe d’ecacité énergétique* A+ A+ Diagonale d‘achage visible en cm 47 55 Diagonale d‘achage visible en pouce 18,5 21,5 Consommation mode marche 13,0 Watt 17,0 Wa t t Consommation énergétique annuelle 19 Watt 25 Watt Consommation mode veille 0,50 Watt 0,50 Watt Consommation mode arrêt 0,00 Watt 0,00 Watt Résolution (in Pixel) 1366 x 768 (HD ready) 1920 x 1080 (Full HD) Format de l‘image 16:9 16:9 Rapport du contraste 3.000 : 1 3.000 : 1 Luminosité 250 cd/m² 250 cd/m² Angle de visualisation (D/G/H/B) 89°/89°/89°/89° (grand angle) 89°/89°/89°/89° (Weitwinkel-Panel) Haut-parleurs 2 x 3 Watt 2 x 3 Watt Smart-D: commande ouverture et fermeture de la parabole oui oui Tuner TV analogique oui oui Tuner DVB-T2 HD (H.265) oui oui Tuner DVB-S2 oui oui HDMI oui (1x) oui (1x) Péritel oui oui Component (Y, Pb, Pr) 3,5 mm jack oui, adaptateur en option: MCC29080 oui, adaptateur en option: MCC29080 Composite (FBAS) 3,5 mm jack oui, adaptateur en option: MCC29060 oui, adaptateur en option: MCC29060 Port USB (Mediaplayer) oui oui PC (VGA) oui oui Entrée audio PC (3,5 mm) oui oui Branchement antenne analogique/DVB-T2 oui oui Sortie 5V pour antennes DVB-T actives oui oui Raccord d‘antenne DVB-S2 oui oui Slot CI+ oui oui Sortie audio numérique oui oui Ecouteur (3,5 mm) oui oui Télécommande oui oui Socle (amovible) en option: ETC0083 en option: ETC0083 Câble de jonction 12V oui oui Bloc d‘alimentation (100 p. 240
• V), externe en option: ETCV008 en option: ETCV008 Dispositif de fixation VESA 100 x 100 oui oui Interrupteur de l’appareil marche/arrêt oui oui Formats de données USB Vidéo, Photo, Audio; Software Update Vidéo, Foto, Audio; Software Update Tension d’alimentation 9…30V 9…30V Température de fonctionnement / stokage 0 p. 50
• °C/-20 p. 60
• °C 0 p. 50
• °C/-20 °C Classe de défauts de Pixel, selon EN ISO 9241-307 0 0 Poids (uniquement l‘appareil avec accessoires) 2,3 kg 2,7 kg Dimension (L X H X P en mm) sans socle 440 x 263 x 48 mm 507 x 302 x 48 mm p. 60

• fourchette: A++ jusqu‘a E121 Français Données techniques CAV190B CAV220B Classe d’ecacité énergétique* A+ A+ Diagonale d‘achage visible en cm 47 55 Diagonale d‘achage visible en pouce 18,5 21,5 Consommation mode marche 13,0 Watt 17,0 Wat t Consommation énergétique annuelle 19 Watt 25 Watt Consommation mode veille 0,50 Watt 0,50 Watt Consommation mode arrêt 0,00 Watt 0,00 Watt Résolution (in Pixel) 1366 x 768 (HD ready) 1920 x 1080 (Full HD) Format de l‘image 16:9 16:9 Rapport du contraste 3.000 : 1 3.000 : 1 Luminosité 250 cd/m² 250 cd/m² Angle de visualisation (D/G/H/B) 89°/89°/89°/89° (grand angle) 89°/89°/89°/89° (Weitwinkel-Panel) Haut-parleurs 2 x 3 Watt 2 x 3 Watt Smart-D: commande ouverture et fermeture de la parabole oui oui Tuner TV analogique oui oui Tuner DVB-T2 HD (H.265) oui oui Tuner DVB-S2 oui oui HDMI oui (1x) oui (1x) Péritel oui oui Component (Y, Pb, Pr) 3,5 mm jack oui, adaptateur en option: MCC29080 oui, adaptateur en option: MCC29080 Composite (FBAS) 3,5 mm jack oui, adaptateur en option: MCC29060 oui, adaptateur en option: MCC29060 Port USB (Mediaplayer) oui oui PC (VGA) oui oui Entrée audio PC (3,5 mm) oui oui Branchement antenne analogique/DVB-T2 oui oui Sortie 5V pour antennes DVB-T actives oui oui Raccord d‘antenne DVB-S2 oui oui Slot CI+ oui oui Sortie audio numérique oui oui Ecouteur (3,5 mm) oui oui Télécommande oui oui Socle (amovible) en option: ETC0083 en option: ETC0083 Câble de jonction 12V oui oui Bloc d‘alimentation (100 ... 240 V), externe en option: ETCV008 en option: ETCV008 Dispositif de fixation VESA 100 x 100 oui oui Interrupteur de l’appareil marche/arrêt oui oui Formats de données USB Vidéo, Photo, Audio; Software Update Vidéo, Foto, Audio; Software Update Tension d’alimentation 9…30V 9…30V Température de fonctionnement / stokage 0...50°C/-20...60°C 0...50°C/-20...60°C Classe de défauts de Pixel, selon EN ISO 9241-307 0 0 Poids (uniquement l‘appareil avec accessoires) 2,3 kg 2,7 kg Dimension (L X H X P en mm) sans socle 440 x 263 x 48 mm 507 x 302 x 48 mm122

Le soussigné, Caratec GmbH, déclare que l'équipement radioélectrique du type CAV196DSW, CAV226DSW et CAV246DSW est conforme à la directive 2014/53/ UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: http://doc.caratec.de123Caratec GmbH Carl-Bosch-Straße 7 76829 Landau [phone] [phone] www.caratec.de Facebook “f” Logo CMYK / .ai www.facebook.de/caratecgmbh © 01/19 · Caratec GmbH · Änderungen und Irrtum vorbehalten
