MODE D'EMPLOI PPM1015P Ferm

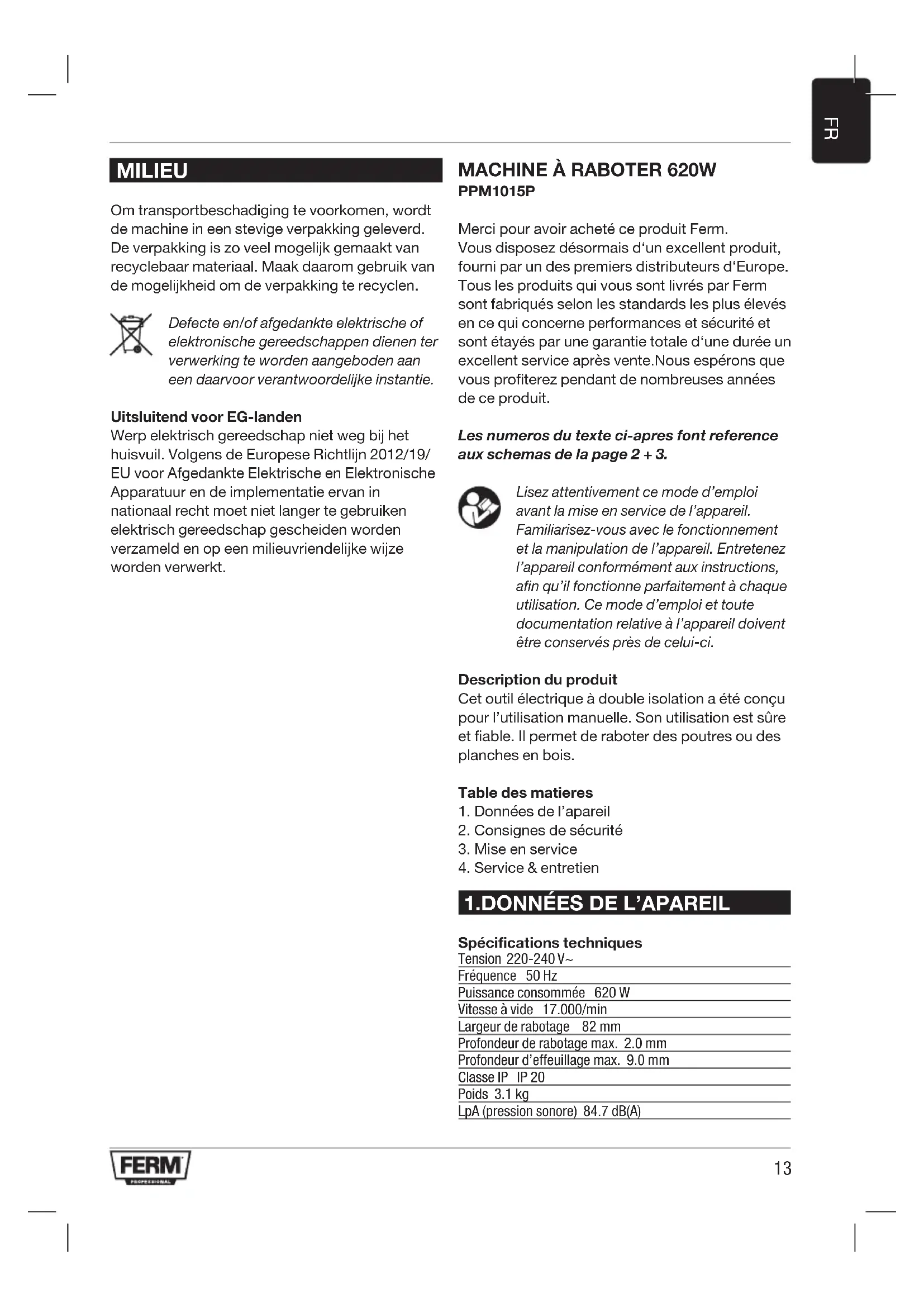

PPM1015P Merci pour avoir acheté ce produit Ferm. Vous disposez désormais d‘un excellent produit, fourni par un des premiers distributeurs d‘Europe. Tous les produits qui vous sont livrés par Ferm sont fabriqués selon les standards les plus élevés en ce qui concerne performances et sécurité et sont étayés par une garantie totale d‘une durée un excellent service après vente.Nous espérons que vous profiterez pendant de nombreuses années de ce produit. Les numeros du texte ci-apres font reference aux schemas de la page 2 + 3. Lisez attentivement ce mode d’emploi avant la mise en service de l’appareil. Familiarisez-vous avec le fonctionnement et la manipulation de l’appareil. Entretenez l’appareil conformément aux instructions, afin qu’il fonctionne parfaitement à chaque utilisation. Ce mode d’emploi et toute documentation relative à l’appareil doivent être conservés près de celui-ci. Description du produit Cet outil électrique à double isolation a été conçu pour l’utilisation manuelle. Son utilisation est sûre et fiable. Il permet de raboter des poutres ou des planches en bois. Table des matieres

1. Données de l’apareil

2. Consignes de sécurité

Spécifications techniques Tension 220-240 V~ Fréquence 50 Hz Puissance consommée 620 W Vitesse à vide 17.000/min Largeur de rabotage 82 mm Profondeur de rabotage max. 2.0 mm Profondeur d’effeuillage max. 9.0 mm Classe IP IP 20 Poids 3.1 kg LpA (pression sonore) 84.7 dB(A)14

LwA (puissance sonore) 95.7 dB(A) Valeur vibratoire 4.27 m/s2 Niveau de vibrations Le niveau de vibrations émises indiqué en ce manuel d’instruction a été mesuré conformément à l’essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées

• l’utilisation de l’outil dans d’autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d’exposition

• la mise hors tension de l’outil et sa nonutilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail Liste des pieces detachees Schema 1 + 2

1. bouton de réglage de profondeur

2. Position de la profondeur de rabotage

3. Interrupteur Marche/Arrêt

4. Bouton de verrouillage

6. Carter de courroie

7. Sabot de rabotage avec rainure en –v

8. Échappement poussière et copeaux

11. Clé pour changer la lame

12. Outil de réglage de la lame

13. Support d’affûtage pour la lame

2. CONSIGNES DE SÉCURITÉ

Liste de symboles Danger de blessure physique ou de dommage matériel. Indique la présence de tension électrique. Vérifiez toujours si la tension de votre réseau correspond à la valeur mentionnée sur la plaque signalétique. Portez des lunettes de sécurité et des protège-ouïe Portez un masque anti-poussière. Arrêter immédiatement l’appareil en cas de:

• Court-circuit de la fiche-secteur ou du fil d’alimentation ou endommagement du fil d’alimentation.

• L’interrupteur défectueux.

• Fumée ou odeur d’isolant brûlé. Attendez l’arrêt total de la raboteuse avant de déposer l’outil. Sinon, les tranchants en mouvement pourraient couper dans la surface, vous faire perdre le contrôle sur l’outil et provoquer de graves blessures. Sécurité électrique Lors d’utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risque d’incendie, de chocs électriques et de lésion corporelle. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité contenues dans le cahier de sécurité fourni à part. Conservez soigneusement ces instructions! Vérifiez toujours si la tension de votre réseau correspond à la valeur mentionnée sur la plaque signalétique. Équipement Classe II – isolé doublement la fiche ne doit pas être mis à la terre En cas de changement de câbles ou de fiches Jetez immédiatement les câbles ou fiches usagés dès qu’ils sont remplacés par de nouveaux exemplaires. Il est dangereux de brancher la fiche d’un câble défait dans une prise de courant. Utilisez exclusivement des rallonges supportant le voltage de l’outil. Les brins doivent avoir une section de 1.5 mm2 minimum. Si la rallonge est enroulée, déroulez-la complètement.15

Avant de régler ou de réparer l’appareil ou de procéder à son entretien, il faut toujours placer la machine en position d’arrêt et retirer la fiche de la prise de courant! Avant la mise en service

• Contrôler si la tension nominale et la fréquence nominale du réseau électrique correspondent bien avec les indications sur la plaquette du type.

• Installer la table de travail sur un sol stable et égal. Fonctionnement Fig. 1

• Pour régler la profondeur de rabotage, tourner le bouton de réglage (1) dans le sens des aiguilles d’une montre. Sur le bouton de réglage se trouve une aiguille, qui indique la profondeur de rabotage en mm. Tourner le bouton de réglage jusqu’à l’indication de la profondeur de rabotage désirée. Ne jamais modifier la profondeur de rabotage durant les travaux de rabotage, car cela provoquerait une surface irrégulière. Après le rabotage, replacer toujours le bouton de réglage sur la position “0”, afin d’éviter des erreurs.

• ixer la pièce à usiner à l’aide de clefs de serrage ou autre chose de ce genre.

• Placer la semelle avant sur le bord de la pièce à usiner de telle façon que les lames ne touchent pas encore la pièce à usiner. La pièce à usiner doit être plate. Mise en marche et extinction Fig. A

• Pour mettre la machine en marche, appuyez sur l’interrupteur Marche/Arrêt (3). La machine s’éteint lorsque vous relâchez l’interrupteur Marche/Arrêt (3). Bouton de verrouillage Fig. A

• Vous pouvez verrouiller l’interrupteur Marche/ Arrêt (3) en appuyant dessus avant d’appuyer sur le bouton de verrouillage (4).

• Pour déverrouiller l’interrupteur, appuyez de nouveau brièvement sur l’interrupteur Marche/ Arrêt (3)

• La machine à raboter est désormais allumée et vous pouvez relâcher le bouton de déverrouillage.

• Placez toujours vos deux mains sur les poignées de la machine à raboter, afin d’obtenir le meilleur contrôle possible sur vos travaux de rabotage.De plus, vous éviterez ainsi de rentrer en contact avec les pièces mobiles.

• Lorsque la machine a atteint son régime maximal, elle pourra être glissée vers l’avant sur la pièce à usiner. Au début du mouvement de rabotage exercer un peu de pression sur l’avant, et en fin du mouvement sur l’arrière de l’appareil.Cela permet à l’appareil de rester à plat sur la pièce à usiner et ainsi les coins ne seront pas arrondis.

• Pour obtenir une surface égale et lisse, utiliser une profondeur de rabotage plus grande pour le rabotage grossier et une profondeur de rabotage plus petite pour le rabotage en petites couches. Tenir l’appareil électrique droit pendant les travaux de rabotage, sinon cela provoquerait une surface inégale.

• Après la fin des travaux mettre l’appareil en position d’arrêt et retirer la fiche de la prise de courant. Biseuatage des rebords Fig. 1 La rainure en v située dans le sabot de rabotage permet de facilement biseauter les rebords de la pièce. Placez la machine à raboter avec la rainure en v (7) sur le rebord de la pièce et guidez-la le long du rebord. Attention! N’utilisez le verrouillage de l’axe qu’à l’arrêt total.

• Veiller à ne jamais mettre vos mains en contact avec la pièce à usiner durant les travaux.

• Utiliser le rabot électrique uniquement sur le dessus de la pièce à usiner, jamais sur la tête ou sur le côté latéral.

• Ne poser l’appareil que lorsqu’il est entièrement à l’arrêt.16

• Utiliser une installation d’aspiration ou un aspirateur de poussière pour aspirer les copeaux ou la poussière. Pour cela utiliser le tuyau de raccord.

• Pour les petites pièces à usiner, utiliser un coffre pour la pièce à usiner. Installer le guide de coupe Fig.4

• Desserrer le bouton (14).

• Insérer le guide de coupe (10) dans les fentes prévues à cet effet.

• Régler la bonne largeur de coupe et resserrer le bouton (14).

4. SERVICE & ENTRETIEN

Avant de procéder à l’entretien, retirer toujours la fiche de la prise de courant. La lame de rabot est usée après une certaine durée d’utilisation. Si vous continuez néanmoins à utiliser une lame émoussée, l’efficacité en sera réduite et l’électromoteur pourrait en être surchargé. Contrôler régulièrement les lames de rabot sur usure ou endommagements. En fonction de son état, la lame de rabot devra être remplacée. Demontage lame de rabot Fig. 2 Utilisez la clé fournie (11). Dévissez d’abord les trois vis de fixation (1) puis retirez le cache du tambour (2) et la lame de rabotage (3) du tambour (4). Affûter les lames Fig. 3a Pour affûter les lames, retirez d’abord les deux vis (5) et la plaque d’ajustage (6). Installez les lames de rabotage (3) dans le support d’affûtage (6) comme illustré par la figure de droite et serrez les écrous papillons. Utilisez une pierre à affûter humide et maintenez le support de sorte que les deux lames soient ensemble en contact avec la pierre et affûtez les lames. Régler les lames Fig. 3b Si nécessaire, desserrez d’abord la plaque d’ajustage (6) en utilisant les deux vis (5). Poussez le bord tranchant contre l’arrière de l’outil de réglage (7) et alignez la plaque d’ajustage (6) avec le bord de l’outil de réglage (7) avant de serrer les vis (5). Vos lames de rabotage sont maintenant correctement ajustées et elles peuvent être installées sur le tambour. Installer la lame de rabotage Fig. 2 Prenez une lame de rabotage (neuve) (3) et placez-la entre le cache du tambour (2) et le tambour (4). La plaque d’ajustage (6) doit se trouver dans la rainure du tambour (4). Serrez alors les vis de fixation (5) sur le tambour. Attention!

• Lors du montage et du démontage de la lame, il faut veiller à ce que toutes les parties (lames, supports de lames, portes-lames et essieu porteur) soient propres. Des saletés et éventuellement des couches de saletés, doivent être retirées.Contrôler régulièrement, si les vis de serrage sont suffisamment serrées. Les visser toujours solidement. Remplacer la courroie crantée Fig. 5

• Desserrez la vis (10) et enlevez le capot de la courroie (11).

• Retirez la courroie crantée usée (12).

• Nettoyez les deux poulies de la courroie avant d’installer la nouvelle.

• Placez d’abord la courroie sur la poulie plus petite, puis glissez la courroie sur la grande poulie en tournant les poulies à la main.

• Replacez le capot de la courroie (11) et fixez-le avec la vis (10). Dépannage

1. L’interrupteur de marche/arrêt est en

position ‘marche’, mais le moteur ne fonctionne pas.

• Faire réparer le moteur.

• Fils débranchés dans la fiche ou dans la prise de courant.

• Faire contrôler, respectivement réparer la fiche et la prise de courant.

• Interrupteur défectueux.

• Faire remplacer l’interrupteur17

2. L’interrupteur marche/arrêt se trouve dans

la position ‘marche’, mais il se produit des bruits anormaux, le moteur ne fonctionne pas ou fonctionne seulement au ralenti.

• Faire contrôler, respectivement réparer l’appareil électrique.

• Trop de force de rabotage, ce qui freine le moteur.

• Utiliser moins de force durant les travaux.

3. Le moteur chauffe.

• Il y a des saletés dans le moteur.

• Faire enlever les saletés.

• Utiliser moins de force durant les travaux.

4. Le moteur fonctionne, mais la lame de

rabot ne fonctionne pas.

• Courroie trapézoïdale usée.

• Faire remplacer la courroie trapézoïdale.

5. Production d’étincelles fréquente ou forte

• Court-circuit dans le rotor.

• Faire remplacer le rotor.

• Balais de charbon usés ou coincés.

• Faire contrôler les balais de charbon.

• Marche voilée du collecteur.

• Faire nettoyer respectivement affûter la surface du collecteur. Pour votre propre sécurité, ne jamais retirer des parties ou accessoires de l’outillage électrique pendant l’emploi. Dans le cas de pannes et d’endommagements, faire réparer l’outillage électrique uniquement dans un atelier reconnu ou par le fabricant. Utiliser uniquement des pièces détachées de réserve d’origine et utiliser uniquement des lames de rabot d’origine! Entretien Assurez-vous que la machine n’est pas sous tension si vous allez procéder à des travaux d’entretien dans son système mécanique. Les machines ont été conçues pour fonctionner longtemps sans problème avec un minimum d’entretien. En nettoyant régulièrement et correctement la machine, vous contribuerez à une longue durée de vie de votre machine. Nettoyage Nettoyez régulièrement le carter au moyen d’un chiffon doux, de préférence à l’issue de chaque utilisation.Veillez à ce que les fentes d’aération soient indemnes de poussière et de saletés. En présence de saleté tenace, employez un chiffon doux humecté d’eau savonneuse. Proscrivez l’emploi de solvants comme l’essence, l’alcool, l’ammoniaque etc. car ces substances attaquent les pièces en plastique. Graissage Cette machine ne nécessite pas de graissage supplémentaire. Dysfonctionnements Veuillez vous adresser au centre de service indiqué sur la carte de garantie en cas d’un dysfonctionnement, par exemple après l’usure d’une pièce. Vous trouverez, à la fin de ce manuel, un schéma avec toutes les pièces que vous pouvez commander. GARANTIE Pour les conditions de garantie, lisez le certificat de garantie joint à part.18

ENVIRONMENT Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L’emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage. Tout équipement électronique ou électrique défectueux dont vous seriez débarrassé doit être déposé aux points de recyclage appropriés. Uniquement pour les pays CE Ne jetez pas les outils électriques avec les déchets domestiques. Selon la directive européenne 2012/19/EU « Déchets d’équipements électriques et électroniques » et sa mise en oeuvre dans le droit national, les outils électriques hors d’usage doivent être collectés séparément et mis au rebut de manière écologique
