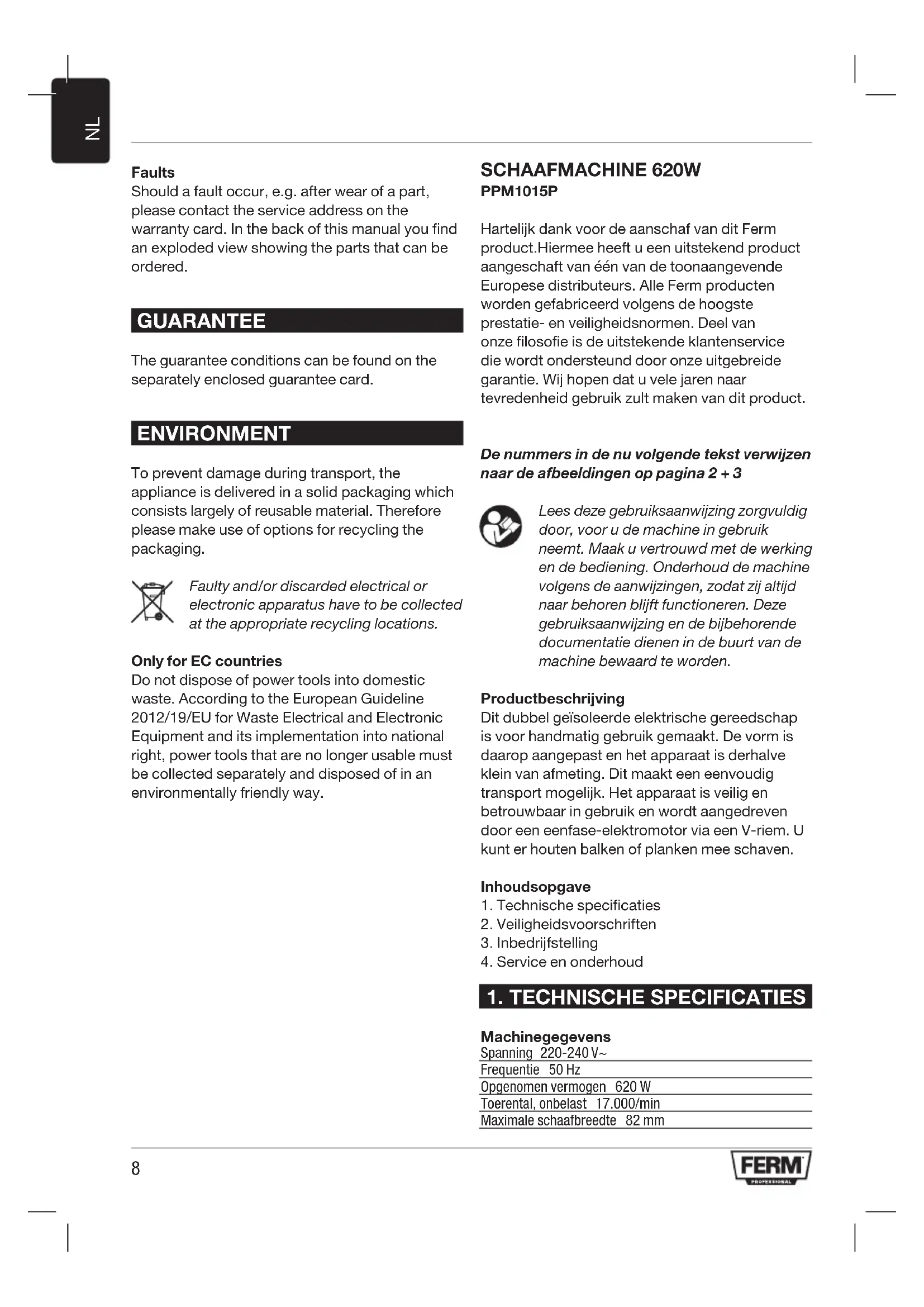

Faults Should a fault occur, e.g. after wear of a part, please contact the service address on the warranty card. In the back of this manual you find an exploded view showing the parts that can be ordered. GUARANTEE The guarantee conditions can be found on the separately enclosed guarantee card. ENVIRONMENT To prevent damage during transport, the appliance is delivered in a solid packaging which consists largely of reusable material. Therefore please make use of options for recycling the packaging. Faulty and/or discarded electrical or electronic apparatus have to be collected at the appropriate recycling locations. Only for EC countries Do not dispose of power tools into domestic waste. According to the European Guideline 2012/19/EU for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally friendly way. SCHAAFMACHINE 620W PPM1015P Hartelijk dank voor de aanschaf van dit Ferm product.Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product. De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pagina 2 + 3 Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden. Productbeschrijving Dit dubbel geïsoleerde elektrische gereedschap is voor handmatig gebruik gemaakt. De vorm is daarop aangepast en het apparaat is derhalve klein van afmeting. Dit maakt een eenvoudig transport mogelijk. Het apparaat is veilig en betrouwbaar in gebruik en wordt aangedreven door een eenfase-elektromotor via een V-riem. U kunt er houten balken of planken mee schaven. Inhoudsopgave

1. Technische specificaties

2. Veiligheidsvoorschriften

3. Inbedrijfstelling

4. Service en onderhoud

Max. schaafdiepte 2.0 mm Max. sponningsdiepte 9.0 mm IP Klasse IP 20 Gewicht 3.1 kg LpA (geluidsdruk) 84.7 dB(A) LwA (geluidsvermogen) 95.7 dB(A) Vibratiewaarde 4.27 m/s2 Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen

• wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. Onderdelenlijst Afb. 1 + 2

1. Stelknop voor schaafdiepte

2. Stand van de schaafdiepte

3. Aan/uit-schakelaar

4. Knop voor vergrendeling in de Aan-stand

7. Schaafschoen met V-groef

8. Uitgang voor stof en spaanders

9. Beveiligingsstandaard

10. Parallelle geleider

11. Steeksleutel voor bladwissel

12. Gereedschap voor bladafstelling

13. Houder voor het slijpen van het blad

2. VEILIGHEIDSINSTRUCTIES

Uitleg van de symbolen Gevaar voor lichamelijk letsel of materiële schade. Geeft elektrische spanning aan. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Draag oog- en oorbescherming Draag bij gebruik van deze machine een stofmasker. Het apparaat onmiddelijk uitzetten bij:

• Rook of stank van verschroeide isolatie. Wacht tot het schaafmes stilstaat voordat u de machine neerzet. Een blootliggend schaafmes kan in contact komen met het oppervlak waardoor u mogelijk de controle verliest en ernstige verwondingen riskeert. Elektrische veiligheid Let op! Bij het gebruik van elektrische machines dient u te allen tijde de volgende veiligheidsvoorschriften in acht te nemen, zodat het risico op brand, elektrische schok en lichamelijk letsel tot een minimum wordt beperkt. Lees onderstaande veiligheidsvoorschriften en de bijgesloten veiligheidsinstructies aandachtig door voordat u de machine gebruikt. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje Klasse II apparaat – dubbel geïsoleerd – de stekker hoeft niet geaard te zijn Bij vervanging Bij vervanging van snoeren of stekkers Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken.Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor10

het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

3. IN BEDRIJFSTELLING

Voordat u het apparaat instelt, repareert of er onderhoud aan gaat plegen, dient u altijd de machine eerst uit te schakelen en de stekker uit het stopcontact te halen! Voor inbedrijfstelling

• Controleer of de nominale spanning en de nominale frequentie van het elektriciteitsnet overeenkomen met de gegevens op het typeplaatje.

• Plaats de werktafel op een stabiele en vlakke ondergrond. Werking Fig. 1

• Draai, om de schaafdiepte in te stellen, aan de stelknop (1) in de richting van de wijzers van de klok. Op de stelknop bevindt zich een wijzer, die de schaafdiepte in mm aangeeft. Draai net zo lang aan de stelknop, totdat de gewenste schaafdiepte wordt aangegeven. Wijzig gedurende uw schaaf– werkzaamheden nooit de schaafdiepte, omdat er anders een ongelijkmatig oppervlak ontstaat. Stel, om fouten te voorkomen, na het schaven de stelknop altijd weer op stand “0”.

• Bevestig het werkstuk met klemhaken of iets dergelijks.

• Plaats de voorste zool op de rand van het werkstuk en wel zo, dat de beitels het werkstuk nog niet aanraken. Het werkstuk moet vlak zijn. In- en uitschakelen Afb. A

• Schakel het apparaat in met een druk op de Aan/Uit-schakelaar (3). Wanneer u de Aan/Uit- schakelaar (3) los laat, schakelt u het apparaat uit. Knop voor vergrendeling in de Aan-stand Afb. A

• U kunt de Aan/Uit-schakelaar (3) vergrendelen door de Aan/Uit-schakelaar (3) in te drukken en vervolgens de knop (4) voor vergrendeling in de Aan-stand in te drukken.

• U kunt de vergrendeling van de schakelaar opheffen door kort weer op de Aan/Uit- schakelaar (3) te drukken.De schaafmachine is nu ingeschakeld en u kunt de release-knop loslaten.

• Houd de schaafmachine altijd vast met beide handen op de hendels; hierdoor heeft u een optimale controle over de schaafwerkzaamheden.Bovendien voorkomt u hiermee dat uw handen in contact komen met de bewegende delen van de machine.

• Als de machine het hoogste toerental heeft bereikt, kan deze naar voren over het werkstuk worden geschoven. Oefen in het begin van de schaafbeweging een beetje druk op de voorzijde en aan het einde op de achterzijde van het apparaat uit. Hierdoor blijft het apparaat vlak op het werkstuk en worden de hoeken niet afgerond.

• Om een effen en glad oppervlak te krijgen, gebruikt u een grote schaafdiepte voor het ruwschaven en een kleine schaafdiepte voor het in laagjes schaven. Houd het elektrisch apparaat gedurende de werkzaamheden recht, omdat er anders een oneffen oppervlak zal ontstaan. Schakel na afloop van de werkzaamheden het apparaat uit en trek de stekker uit het stopcontact. Het afschuinen van randen Fig. 1 Dankzij de V-groef in de schaafschoen kunnen randen van het werkstuk heel eenvoudig worden afgeschuind. Plaats de schaafmachine met de V-groef (7) op de rand van het werkstuk en geleid de machine over de af te schuinen rand. Pas op! Gebruik de spindelvergrendeling uitsluitend als de machine stilstaat.

• Let er op, dat uw hand tijdens de werkzaamheden nooit met het werkstuk in aanraking komt.11

• Gebruik de elektrische schaaf alleen aan de bovenzijde van het werkstuk, nooit op de kop of aan de zijkant.

• Leg het apparaat pas opzij nadat het volledig tot stilstand is gekomen.

• Gebruik voor het wegzuigen van schaafspaanders of stof een afzuiginstallatie of stofzuiger. Gebruik daarvoor de verbindingsbuis (afb. 2.L, accessoire).

• Maak bij kleine werkstukken gebruik van een werkstukmal. Monteren van de parallele zaaggeleider Fig.4

• Draai knop (14) los.

• Plaats de parallele zaaggeleider (10) in de daarvoor bestemde uitsparingen.

Trek vóór het plegen van onderhoud altijd eerst de stekker uit het stopcontact De schaafbeitel is na een bepaalde gebruiksduur versleten. Als u een stompe of beschadigde schaafbeitel toch verder blijft gebruiken, dan wordt daardoor de effectiviteit ervan gereduceerd en eventueel de elektromotor overbelast. Controleer de schaafbeitels regelmatig op slijtage of beschadiging. Afhankelijk van de toestand van de schaafbeitel moet deze worden vervangen. Demontage schaafbeitel Fig. 2 Gebruik de bijgevoegde steeksleutel (11). Draai eerst de drie klemschroeven (1) los en verwijder de afdekking (2) van de drum en het blad (3) van de schaaf, van de drum (4). De bladen slijpen Afb. 3a Wilt u de bladen slijpen, verwijder dan eerst de twee schroeven (5) en de stelplaat (6). Plaats de schaafbladen (3) in de houder (6) van de slijper, zoals wordt getoond in de afbeelding rechts en draai de vleugelmoeren vast. Gebruik een natte slijpsteen en houd de houder zo dat beide bladen de slijpsteen tegelijkertijd raken, en slijp de bladen. De bladen afstellen Afb. 3b Plaats, zo nodig, eerst de stelplaat (6) los terug met de twee schroeven (5). Duw de scherpe rand tegen de achterzijde van het afstelgereedschap (7) en zet de stelplaat (6) op één lijn met de rand van het afstelgereedschap (7) en zet de schroeven (5) vast. Uw schaafbladen zijn nu goed afgesteld en kunnen weer op de drum worden gezet. Installatie van schaafblad Afb. 2 Neem een (nieuw) schaafblad (3) en plaats het tussen de drumafdekking (2) en de drum (4). Met de stelplaat (6) in de groef van de drum (4). Zet nu de klemschroeven (5) vast in de drum. Pas op!

• Bij montage en demontage van de beitel dient erop gelet te worden, dat alle delen (beitels, beiteldragers, beitelhouders en draagas schoon zijn. Vuil en eventueel aanwezige vuillagen dienen te worden verwijderd. Controleer regelmatig of de klemschroeven vast genoeg zitten. Draai de schroeven altijd vast aan. De aandrijfriem vervangen Afb. 5

• Maak de schroef (10) los en verwijder de afdekkap van de riem (11).

• Verwijder de versleten aandrijfriem (12).

• Maak beide assen schoon voordat u de nieuwe riem plaatst.

• Plaats de nieuwe aandrijfriem eerst op de kleine as en werk de riem dan op de grote as terwijl u de riem met de hand draait.

• Plaats de afdekkap terug (11) en zet deze met de schroef vast (10). Storingen

1. De aan-/uit-schakelaar staat in de ‘aan’-

stand, maar de motor functioneert niet.

• Draden in de stekker of in het stopcontact zitten los.

• Laat het stopcontact en de stekker controleren resp. repareren.12

• Laat de schakelaar verwisselen.

2. De aan-/uit-schakelaar staat in de ‘aan’-

stand, maar er zijn afwijkende geluiden hoorbaar, de motor werkt niet of slechts zeer langzaam.

• Component geblokkeerd.

• Laat het elektrisch apparaat controleren resp. repareren.

• Te veel schaafkracht, daardoor wordt de motor geremd.

• Gebruik tijdens de werkzaamheden minder kracht.

3. De motor wordt heet.

• Er zitten verontreinigingen in de motor.

• Laat de verontreinigingen verwijderen.

• Gebruik tijdens de werkzaamheden minder kracht.

4. De motor werkt, maar de schaafbeitel doet

• Laat de V-riem vervangen.

5. Vaak voorkomende of sterke vonkvorming

• Kortsluiting in het anker.

• Laat het anker vervangen.

• Niet ronde loop van de collector.

• Laat het collectorenoppervlak reinigen resp.slijpen. Verwijder voor uw eigen veiligheid nooit onderdelen of accessoires van het elektrisch gereedschap tijdens het gebruik. Laat het elektrisch gereedschap bij storingen en beschadigingen uitsluitend door een erkende werkplaats of door de fabrikant repareren. Gebruik uitsluitend originele reserveonderdelen en uitsluitend originele schaafbeitels! Onderhoud Zorg er altijd eerst voor dat de stekker uit het stopcontact is verwijderd, voordat u met de onderhoudswerkzaamheden begint. De machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine. Reinigen Reinig de machine-behuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. Smeren De machine heeft geen extra smering nodig. Storingen Wanneer er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld kunnen worden. GARANTIE Lees voor de garantievoorwaarden de afzonderlijk bijgesloten garantiekaart.13
