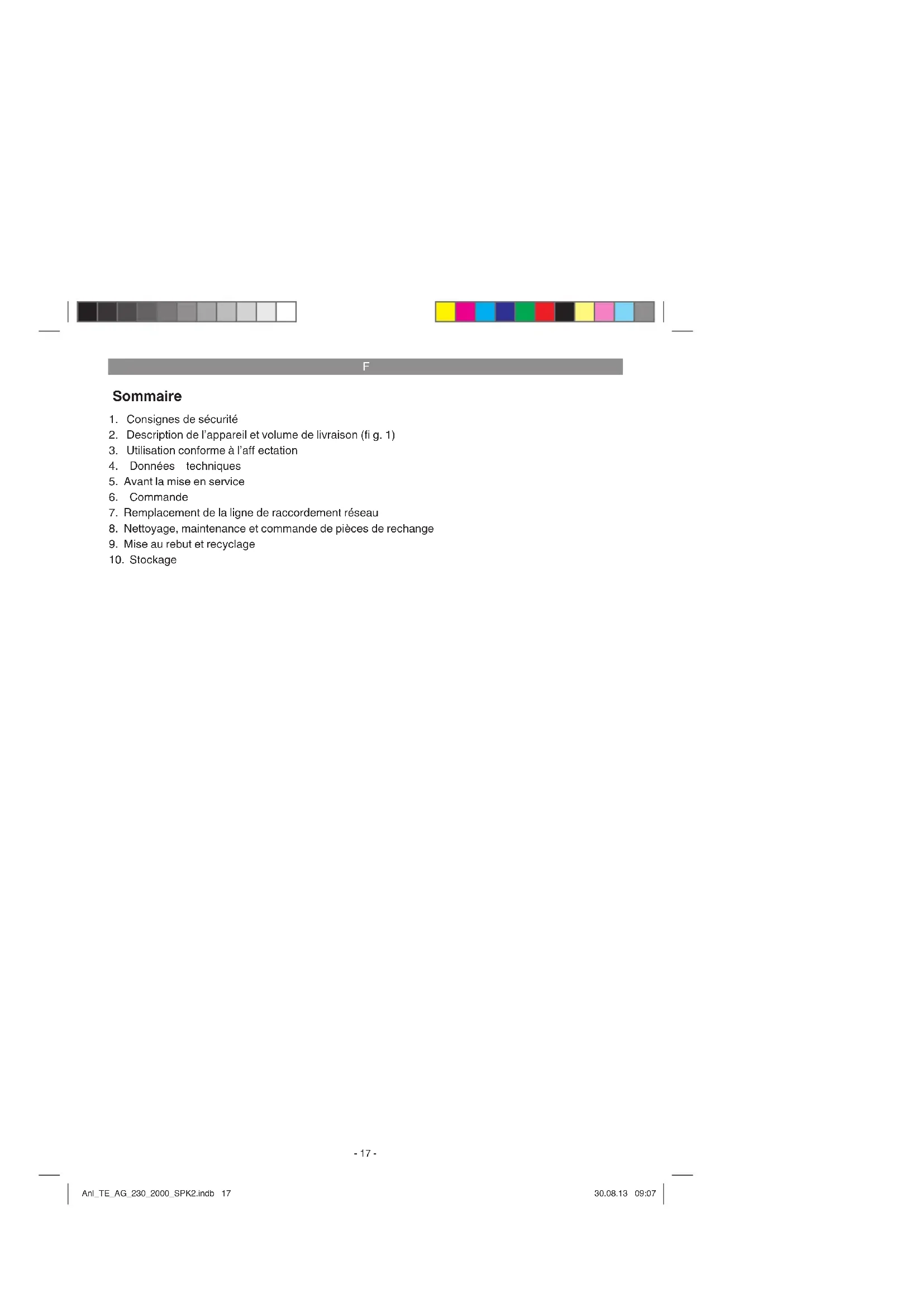

MODE D'EMPLOI TEAG 2302000 EINHELL

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison (fi g. 1)

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

7. Remplacement de la ligne de raccordement réseau

8. Nettoyage, maintenance et commande de pièces de rechange

9. Mise au rebut et recyclage

« Avertissement – Lisez ce mode d’emploi pour diminuer le risque de blessures » Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peu- vent entraîner une perte de la vue. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Ce recouvrement de protection convient aux travaux de tronçonnage et de meulage. (non com- pris dans la livraison) Ce recouvrement de protection convient à l’aff ûtage. Anl_TE_AG_230_2000_SPK2.indb 18Anl_TE_AG_230_2000_SPK2.indb 18 30.08.13 09:0730.08.13 09:07F

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l’appareil doit être remis à d’autres personnes, remettez-leur aussi ce mode d’emploi. Nous déclinons toute responsabilité pour les ac- cidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le petit manuel ci-joint. AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge élec- trique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

volume de livraison (fi g. 1)

2.1 Description de l’apparei

1. Blocage de broche

3. Interrupteurs marche/arrêt

4. Poignée supplémentaire

5. Dispositif de protection

6. Clé pour écrou de bride

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La meuleuse d’angle sert à meuler le métal et la pierre en utilisant la meule correspondante et le dispositif de protection correspondant. Attention! Pour séparer le métal et la pierre, la meuleuse d’angle doit uniquement être employée lorsque le dispositif de protection (disponible avec les accessoires) est monté. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente. équivalente. Anl_TE_AG_230_2000_SPK2.indb 19Anl_TE_AG_230_2000_SPK2.indb 19 30.08.13 09:0730.08.13 09:07F

4. Données techniques

Tension réseau : ............................ 230 V ~ 50 Hz Puissance absorbée : ............................. 2000 W Vitesse de rotation de marche à vide : 6500 tr/mn ø de meule maxi. : .................................. 230 mm Meule : ...................................... 230 x 22 x 6 mm Meule tronçonneuse : ................ 230 x 22 x 3 mm Filetage de la broche de réception : ............. M14 Catégorie de protection : .............................II /

Poids : .......................................................5,8 kg Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

101,1 dB(A) Imprécision K

Poignée supplémentaire: Valeur d‘émission de vibration ah = 9,078 m/s

Informations supplémentaires sur les outils électriques Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil.

5.1 Montage de la poignée supplémentaire

La meuleuse d’angle ne doit pas être utilisée sans poignée supplémentaire (4).

La poignée supplémentaire peut être vissée au niveau des trois positions (A, B, C). Côté de l’appareil Convient à Gauche (rep. A / com- me représenté) Droitier Droite (rep. B) Gaucher En haut (rep. C) Utilisation de disque de meuleuse Anl_TE_AG_230_2000_SPK2.indb 20Anl_TE_AG_230_2000_SPK2.indb 20 30.08.13 09:0730.08.13 09:07F

5.2 Réglage du dispositif de protection (fi gu-

Mettre l’appareil hors circuit. Tirez la fiche de contact !

Réglez le dispositif de protection (5) servant à protéger vos mains de sorte à éloigner le produit de meulage du corps.

La position du dispositif de protection (5) peut être ajustée aux conditions de travail res- pectives: Desserrez le levier de blocage (a), orientez le recouvrement (5) dans la position voulue.

Veillez à ce que le dispositif de protection (5) couvre correctement la boîte d’engrenage.

Fixez à nouveau le levier de blocage (a).

Assurez-vous que le dispositif de protection (5) tienne bien correctement. Veillez au bon maintien du dispositif de protection. N’utilisez pas la meuleuse d’angle sans dispositif de protection.

5.3 MARCHE D’ESSAI DE NOUVELLES MEU-

LES Faites tourner la meuleuse d’angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

6.1 Interrupteur (fi gure 4)

L’interrupteur marche / arrêt (3) est doté d’un interrupteur de verrouillage (a) pour éviter une mise en service involontaire de l’appareil.

Pour mettre en service, poussez l’interrupteur de verrouillage (a) vers l’avant, puis appuyez sur l’interrupteur marche / arrêt (3). Patientez jusqu’à ce que la machine ait atteint sa vitesse de rotation maximale. Ensu- ite, vous pouvez placer la meuleuse d’angle sur la pièce à usiner et l’usiner.

6.2 Remplacement des meules (fi gures 5)

Pour remplacer les meules, vous avez besoin de la clé à ergots jointe (6). Retirez la fi che secteur

Remplacement aisé des meules grâce au dispositif d’arrêt de broche.

Poussez ce dispositif d’arrêt et faites enclen- cher la meule.

Ouvrez l’écrou à bride au moyen de la clé à ergots. (figure 5)

Remplacez la meule ou la meule à tronçonner et serrez bien l’écrou à bride au moyen de la clé à ergots. Attention: Poussez le dispositif d’arrêt de broche seule- ment si le moteur et la broche sont arrêtés! Veillez à ce que le dispositif d’arrêt de broche soit poussé pendant le remplacement de la meule! Si vous utilisez des meules ou des meules tron- çonneuses d’une épaisseur maximale de 3 mm, vissez l’écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneu- se.

6.3 Disposition des brides en cas

d’utilisation de meules et de meules tron- çonneuses (Fig. 6-9)

Disposition des brides en cas d’utilisation d’une meule contre-coudeé ou droite (Fig. 7)

Disposition des brides en cas d’utilisation d’une meule tronçonneuse contre-coudeé (Fig. 8)

Disposition des brides en cas d’utilisation d’une meule tronçonneuse droite (Fig. 9)

Il faut que le moteur soit bien ventilé pendant le travail; c’est pourquoi les fentes de ventilation doi- vent rester toujours propres.

Le diamètre de la meule ou de la meule tron- çonneuse ne doit jamais dépasser le diamèt- re préconisé.

Avant d’utiliser la meule ou la meule tron- çonneuse, vérifiez sa vitesse de rotation spécifiée.

ou de la meule tronçonneuse doit être su- périeure à la vitesse de rotation à vide de la meuleuse d‘angle

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 6.500 tr./ mn. et pour une vitesse circonférentielle de 80 m/sec.

En cas d’utilisation de meules tronçonneuses diamantées faites attention au sens de rotati- on. Le flèche de sens de rotation sur la meule tronçonneuse diamantée doit correspondre à la flèche de sens de rotation sur l’appareil. Veillez particulièrement à ce que les meules soi- ent correctement entreposées et transportées. N’exposez jamais les meules aux chocs, coups ou arêtes vives (p. ex. lors du transport ou en les mettant dans une caisse à outils). Cela pourrait entraîner un endommagement des meules et ent- raîner p. ex. des fi ssures et représenter donc un danger pour l’utilisateur.

6.6 CONSIGNES DE TRAVAIL

6.6.1 Dégrossissage (fi gure 10)

Attention ! Utilisez le dispositif de protec- tion pour l’aff ûtage (compris dans la livraison). Le travail de dégrossissage sera le plus effi cient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par- dessus la pièce à usiner avec un mouvement de va-et-vient.

6.6.2 Coupage (fi gure 11)

Attention ! Utilisez le dispositif de protec- tion pour le tronçonnage (disponible en tant qu’accessoire, voir 8.4). Pendant les travaux de coupage, n’inclinez pas la meuleuse d’angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette. Il vaut mieux utiliser une meule diamantée pour couper des pierres dures. Il ne faut pas usiner des matéraux con- tenant de l’amiante. N’utilisez jamais des meules tronçonneu- ses pour le dégrossissage!

7. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque. Anl_TE_AG_230_2000_SPK2.indb 22Anl_TE_AG_230_2000_SPK2.indb 22 30.08.13 09:0730.08.13 09:07F

commande de pièces de rechange Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les bros- ses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info Recouvrement de protection pour la séparation (réf. : 44.500.21)

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TE_AG_230_2000_SPK2.indb 23Anl_TE_AG_230_2000_SPK2.indb 23 30.08.13 09:0730.08.13 09:07F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TE_AG_230_2000_SPK2.indb 24Anl_TE_AG_230_2000_SPK2.indb 24 30.08.13 09:0730.08.13 09:07F

Conditions de garantie La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant in- changés. Catégorie Exemple Prestation de garantie Défauts de matériel ou de con- struction 24 mois Pièces d‘usure* brosses à charbon 6 mois Matériel de consommation/ pièces de consommation* meules tronçonneuses, meules Garantie uniquement en cas de défaut immédiat (24h après l‘achat/sur présentation d‘une preuve d‘achat datée) Pièces manquantes 5 jours ouvrables *Pas obligatoirement compris dans la livraison ! En ce qui concerne les pièces d‘usure, les matériels de consommation et les pièces manquantes, la so- ciété iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consomma- tion), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d‘usure) après l‘achat sur présentation d‘une preuve d‘achat datée. En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l‘appareil avec la carte de l‘appareil ci-jointe entièrement remp- lie. Il est important ce faisant de bien décrire l‘erreur. Répondez pour cela aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TE_AG_230_2000_SPK2.indb 25Anl_TE_AG_230_2000_SPK2.indb 25 30.08.13 09:0730.08.13 09:07F

Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garan-

tie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fa-

brication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont égale- ment exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes

de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux se- maines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux fran-

co de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout aut- re preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à not- re adresse de service après-vente. Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi. Anl_TE_AG_230_2000_SPK2.indb 26Anl_TE_AG_230_2000_SPK2.indb 26 30.08.13 09:0730.08.13 09:07I
