SBM 1823 FHA - Réfrigérateur HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur avec compartiment congélateur
Marque	Hotpoint-Ariston
Modèle	SBM 1823 FHA
Alimentation électrique	220-240 V ~ 50 Hz, 150 W
Réfrigérant	R134a, 90 g
Capacité de congélation	4 kg/24h
Classe climatique	N (normale)
Système de refroidissement	No Frost (absence de givre)
Réversibilité des portes	Oui, procédure décrite dans la notice
Éclairage intérieur	Ampoule 10 W remplaçable
Clayettes	Amovibles et réglables en hauteur
Balconnets	Amovibles, dont porte-canettes et porte-bouteilles
Nettoyage	Eau tiède avec bicarbonate ou savon neutre
Dégivrage	Automatique (No Frost)
Sécurité	Mise à la terre obligatoire, ne pas utiliser de rallonge
Assistance	Contacter le service après-vente avec le modèle et le numéro de série

FOIRE AUX QUESTIONS - SBM 1823 FHA HOTPOINT-ARISTON

Comment régler la température du réfrigérateur et du congélateur ?

Le réglage de la température se fait via les boutons FONCTIONNEMENT CONGELATEUR et FONCTIONNEMENT REFRIGERATEUR. Une position intermédiaire est recommandée pour un bon équilibre entre conservation et consommation d'énergie.

Que faire si l'éclairage intérieur ne s'allume pas ?

Vérifiez d'abord que l'appareil est branché et que le bouton FONCTIONNEMENT CONGELATEUR n'est pas sur OFF. Si l'ampoule est grillée, remplacez-la par une ampoule identique de 10 W en suivant la procédure décrite dans la notice.

L'appareil est équipé du système No Frost : faut-il dégivrer manuellement ?

Non, le système No Frost empêche la formation de givre, donc aucun dégivrage manuel n'est nécessaire. Il gère automatiquement l'humidité et le froid.

Que faire si le moteur ne démarre pas ?

Attendez 8 minutes après le branchement : l'appareil est équipé d'un système protège-moteur qui retarde le démarrage. Vérifiez aussi que le bouton FONCTIONNEMENT CONGELATEUR n'est pas sur OFF et que la prise est alimentée.

Comment nettoyer l'intérieur et l'extérieur de l'appareil ?

Utilisez une éponge imbibée d'eau tiède avec du bicarbonate de soude ou du savon neutre. N'utilisez jamais de solvants, d'abrasifs ou d'eau de Javel. Nettoyez les joints en caoutchouc régulièrement.

Est-il possible d'inverser le sens d'ouverture de la porte ?

Oui, la porte est réversible. La notice fournit les étapes illustrées pour inverser le sens d'ouverture. Il est recommandé de suivre attentivement les instructions.

Quels types d'aliments peut-on congeler et quelle est la capacité maximale ?

Vous pouvez congeler des aliments frais dans le compartiment supérieur. La capacité maximale de congélation est de 4 kg par 24 heures. Ne recongelez pas des aliments décongelés.

Que faire en cas de coupure de courant ?

Ne pas ouvrir la porte du congélateur. Les aliments surgelés se conservent environ 9 à 14 heures sans risque. Après le rétablissement du courant, vérifiez l'état des aliments.

Comment remplacer l'ampoule d'éclairage du réfrigérateur ?

Débranchez l'appareil. Retirez le couvercle de protection de l'ampoule. Remplacez-la par une ampoule de 10 W de même type. Remontez le couvercle et rebranchez.

Où se trouve le numéro de série et le modèle sur l'appareil ?

La plaquette signalétique se trouve à l'intérieur du compartiment réfrigérateur, en bas à gauche. Elle indique le modèle (Mod.) et le numéro de série (S/N).

MODE D'EMPLOI SBM 1823 FHA HOTPOINT-ARISTON

Mise en place et raccordement

Réversibilité des portes

Description de l'appareil, 21

Vue d'ensemble

Mise en marche et utilisation, 22-23

Mise en service de l'appareil

Réglage de la température

Système de refroidissement

Pour profiter à plein de votre réfrigérateur

Pour profiter à plein de votre congélateur

Entretien et soins, 24

Mise hors tension

Nettoyage de l'appareil

Contre la formation de moisissures et de mauvaises odeurs

Remplacement de l'ampoule d'éclairage

Précautions et conseils, 25

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Anomalies et remèdes, 26

Assistance, 26

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez l'appareil dans une pièce bien aérée et non humide.
2. Ne bouchez pas les grilles d'aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).
5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécialement prévue.

Mise à niveau

1. Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

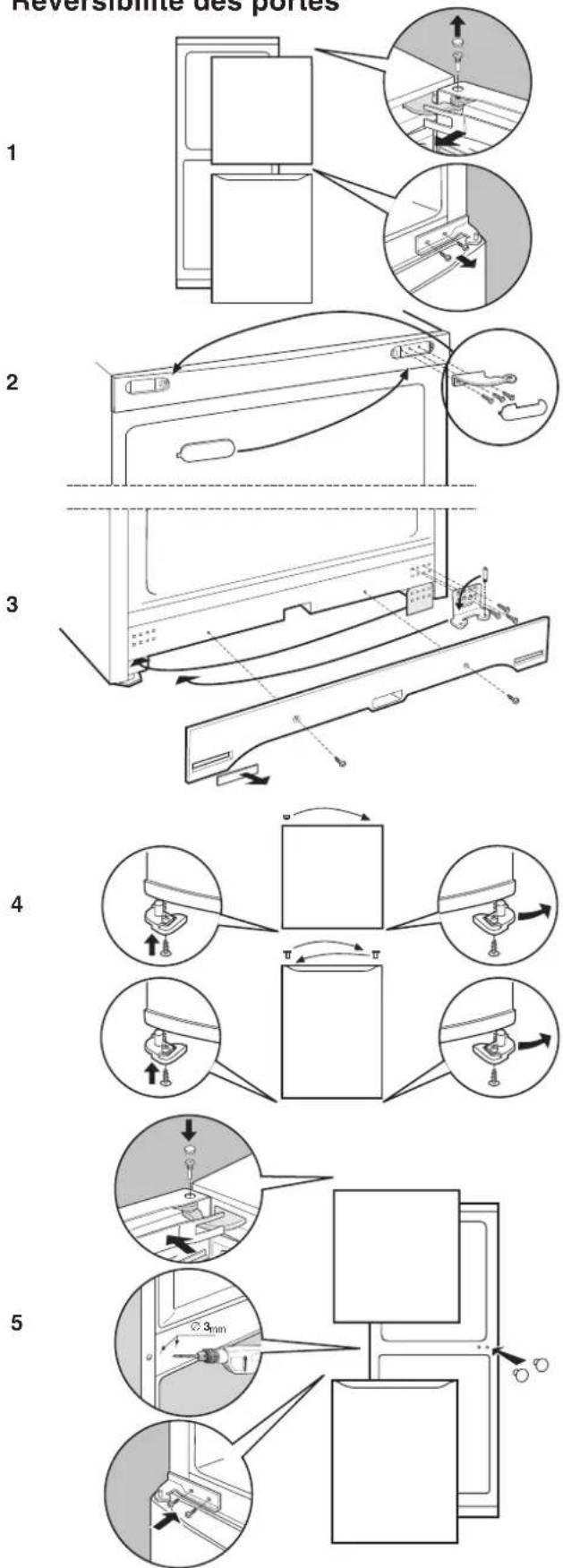

Réversibilité des portes

Reversibinte des portes 1 2 3 4 5

Description de l'appareil

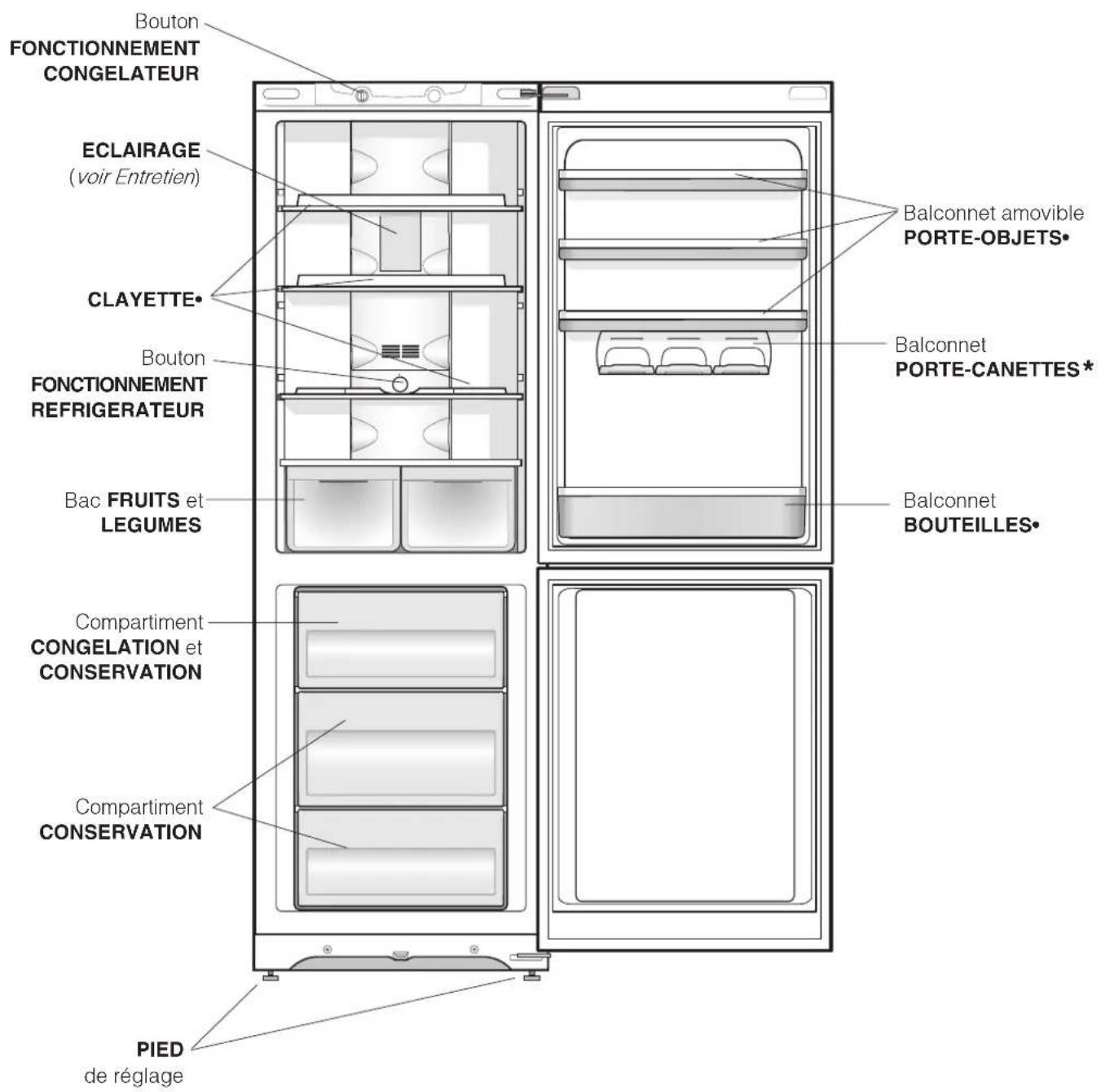

Vue d'ensemble

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Bouton FONCTIONNEMENT CONGELATEUR ECLAIRAGE (voir Entretien) CLAYETTE Bouton FONCTIONNEMENT REFRIGERATEUR Bac FRUITS et LEGUMES Compartment CONGELATION et CONSERVATION Compartment CONSERVATION PIED de réglage Balconnet amovible PORTE-OBJETS* Balconnet PORTE-CANETTES* Balconnet BOUTEILLES•

• Leur nombre et/ou leur emplacement peut varier.
  * N'existe que sur certains modèles.

Mise en marche et utilisation

F

Mise en service de l'appareil

! Avant de mettre l'appareil en service, suivez bien les instructions sur l'installation (voir Installation).

! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l'eau tiède additionnée de bicarbonate.
! Cet appareil est équipé d'un système protège-moteur qui ne fait démarrer le compresseur que 8 minutes après son branchement. C'est ce qui se passera aussi après toute coupure de courant, volontaire ou involontaire (panne d'électricité.

1. Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage intérieur s'allume (le bouton FONCTIONNEMENT CONGELATEUR ne doit pas être sur OFF).
2. Amenez le bouton FONCTIONNEMENT CONGELATEUR et Bouton FONCTIONNEMENT REFRIGERATEUR sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Réglage de la température

med + wu +

Le réglage de la température à l'intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat. min = moins froid max = plus froid Nous conseillons toutefois une position intermédiaire.

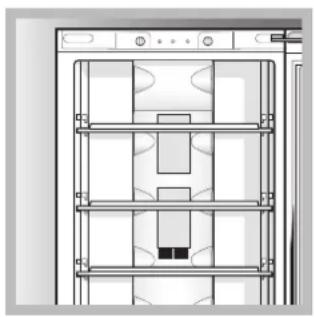

Système de refroidissement

No Frost

Il est reconnaissable à la présence de trappes d'aération placées sur les parois arrières des compartiments. Le No Frost gère un flux continu d'air froid qui absorbe l'humidité et empêche la formation de glace et de givre : il maintient un niveau

d'humidité adéquat à l'intérieur du compartiment

réfrigérateur et, grâce à l'absence de givre, il préserve les qualités originaires des aliments; dans le compartiment congélateur il évite la formation de glace, il n'y a par conséquent plus besoin de dégivrer et les aliments ne collent plus entre eux. Ne placez pas d'aliments ou de récipients contre la paroi refroidissante arrière pour ne pas boucher les trous d'aération et éviter une formation rapide d'eau condensée. Fermez bien les bouteilles et emballez les aliments.

1 2

CLAYETTES: pleines ou grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Pour profiter à plein de votre réfrigérateur

• N'introduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l'humidité et la formation d'eau condensée.

Pour profiter à plein de votre congélateur

Le réglage de la température à l'intérieur du compartiment congélateur est automatique en fonction de la position du bouton du thermostat.

1 = moins.

max = plus froid. Nous conseillons toutefois une position

intermédiaire.

I Care est la température optimale avec une faible consommation d'électricité.

OFF éteint l'appareil, réfrigérateur inclus.

• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
• Les aliments frais à congeler ne doivent pas être placés au contact d'aliments déjà congelés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

! Pour éviter d'empêcher la circulation de l'air à l'intérieur du congelateur, nous recommandons de ne pas boucher avec des aliments ou des récipients les trous d'aération

- Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

- La quantité journalière maximale d'aliments pouvant être congelée est indiquée sur l'étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

! Evitez d'ouvrir la porte pendant la phase de congélation.
! En cas de coupure de courant ou de panne, n'ouvrez pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ.

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, débranchez l'appareil du réseau d'alimentation :

1. amenez le bouton FONCTIONNEMENT CONGELATEUR sur OFF ;
2. débranchez la fiche de la prise de courant.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.
• Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d'odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.
• Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laissez les portes ouvertes.

Remplacement de l'ampoule d'éclairage

Pour remplacer l'ampoule d'éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer l'ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W).

! L'appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives

Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et

modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité

Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil qui sert à conserver et à congeler des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur OFF (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartiments de conservation pour aliments congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommandé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvrez les portes de l'appareil que le temps strictement nécessaire.
  Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre appareil :
  pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gène considérablement la cession de froid aux aliments et augmente la consommation d'électricité.
• Gardez toujours les joints propres et en bon état pour qu'ils adhèrent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

Anomalies:

L'éclairage intérieur ne s'allume pas.

Le moteur ne démarre pas.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à l'intérieur du réfrigérateur.

Le moteur est branché en permanence.

L'appareil est très bruyant.

La température est élevée à certains endroits de l'extérieur du réfrigérateur.

- La fiche n'est pas branchée dans la prise de courant ou pas assez enfoncée pour qu'il y ait contact ou bien il y a une coupure de courant.

- Le bouton FONCTIONNEMENT CONGELATEUR est sur OFF

- L'appareil est équipé d'un système protège-moteur (voir Mise en marche et utilisation).

- Les portes ne ferment pas bien ou les joints sont abîmés.

- Ouverture trop fréquente des portes.

- La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte

- Le réfrigérateur et le congélateur sont excessivement remplis.

- La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte

- La porte n'est pas bien fermée ou trop souvent ouverte.

- La température à l'extérieur est très élevée.

• L'appareil n'a pas été installé bien à plat (voir Installation).

- L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

- Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal.

- Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit

Assistance

Avant de contacter le centre d'Assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel au service après-vente le plus proche de chez vous.

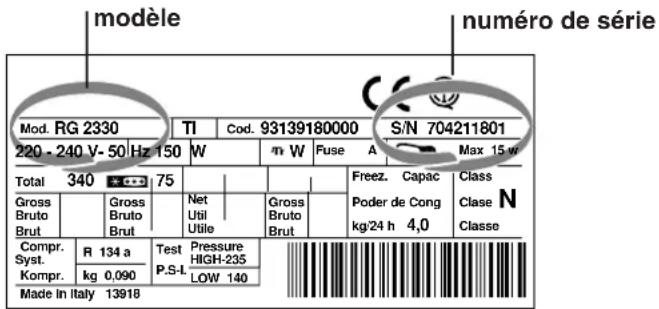

Signalez :

- le type d'anomalie

• le modèle de l'appareil (Mod.)

• le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 220 - 240 V- 50 Hz 150 W W Fuse A Max 15 w Total 340 75 Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,0 Class N Classe Compr. R 134 a Test Pressure HIGH-235 Syst. Kompr. kg 0,090 LOW 140 Made in Italy 13918

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.
