Tipo de produto	Frigorífico com compartimento congelador
Marca	Hotpoint-Ariston
Modelo	SBM 1823 FHA
Alimentação elétrica	220-240 V ~ 50 Hz, 150 W
Refrigerante	R134a, 90 g
Capacidade de congelação	4 kg/24h
Classe climática	N (normal)
Sistema de refrigeração	No Frost (ausência de gelo)
Reversibilidade das portas	Sim, procedimento descrito no manual
Iluminação interior	Lâmpada 10 W substituível
Prateleiras	Removíveis e ajustáveis em altura
Prateleiras da porta	Removíveis, incluindo porta-latas e porta-garrafas
Limpeza	Água morna com bicarbonato de sódio ou sabão neutro
Descongelação	Automática (No Frost)
Segurança	Ligação à terra obrigatória, não usar extensão
Assistência	Contactar o serviço pós-venda com o modelo e o número de série

Perguntas frequentes - SBM 1823 FHA HOTPOINT-ARISTON

Como ajustar a temperatura do frigorífico e do congelador?

O ajuste da temperatura é feito através dos botões FUNCIONAMENTO CONGELADOR e FUNCIONAMENTO FRIGORÍFICO. Uma posição intermédia é recomendada para um bom equilíbrio entre conservação e consumo de energia.

O que fazer se a iluminação interior não acender?

Verifique primeiro que o aparelho está ligado à corrente e que o botão FUNCIONAMENTO CONGELADOR não está em OFF. Se a lâmpada estiver queimada, substitua-a por uma lâmpada idêntica de 10 W seguindo o procedimento descrito no manual.

O aparelho está equipado com o sistema No Frost: é necessário descongelar manualmente?

Não, o sistema No Frost impede a formação de gelo, portanto nenhuma descongelação manual é necessária. Ele gerencia automaticamente a humidade e o frio.

O que fazer se o motor não ligar?

Aguarde 8 minutos após a ligação: o aparelho está equipado com um sistema protetor do motor que atrasa o arranque. Verifique também que o botão FUNCIONAMENTO CONGELADOR não está em OFF e que a tomada está alimentada.

Como limpar o interior e o exterior do aparelho?

Use uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Nunca use solventes, abrasivos ou água sanitária. Limpe as juntas de borracha regularmente.

É possível inverter o sentido de abertura da porta?

Sim, a porta é reversível. O manual fornece os passos ilustrados para inverter o sentido de abertura. Recomenda-se seguir atentamente as instruções.

Que tipos de alimentos se podem congelar e qual é a capacidade máxima?

Pode congelar alimentos frescos no compartimento superior. A capacidade máxima de congelação é de 4 kg por 24 horas. Não recongele alimentos descongelados.

O que fazer em caso de corte de energia?

Não abra a porta do congelador. Os alimentos congelados conservam-se aproximadamente 9 a 14 horas sem risco. Após o restabelecimento da corrente, verifique o estado dos alimentos.

Como substituir a lâmpada de iluminação do frigorífico?

Desligue o aparelho da corrente. Retire a tampa de proteção da lâmpada. Substitua-a por uma lâmpada de 10 W do mesmo tipo. Recoloque a tampa e volte a ligar.

Onde se encontram o número de série e o modelo no aparelho?

A placa de identificação encontra-se no interior do compartimento do frigorífico, em baixo à esquerda. Indica o modelo (Mod.) e o número de série (S/N).

MANUAL DE UTILIZADOR SBM 1823 FHA HOTPOINT-ARISTON

Posicionamento e ligação

Reversibilidade da abertura das portas

Descrição do aparelho, 37

Vista geral

Início e utilização, 38-39

Iniciar o aparelho

Regulação da temperatura

Sistema de refrigeração

Utilize melhor o frigorífico

Utilize melhor o congelador

Manutenção e cuidados, 40

Evite bolor e maus cheiros

Substituição da lâmpada

Precauções e conselhos, 41

Segurança geral

Eliminação

Economizar e respeitar o meio ambiente

Anomalias e soluções, 42

Assistência, 43

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

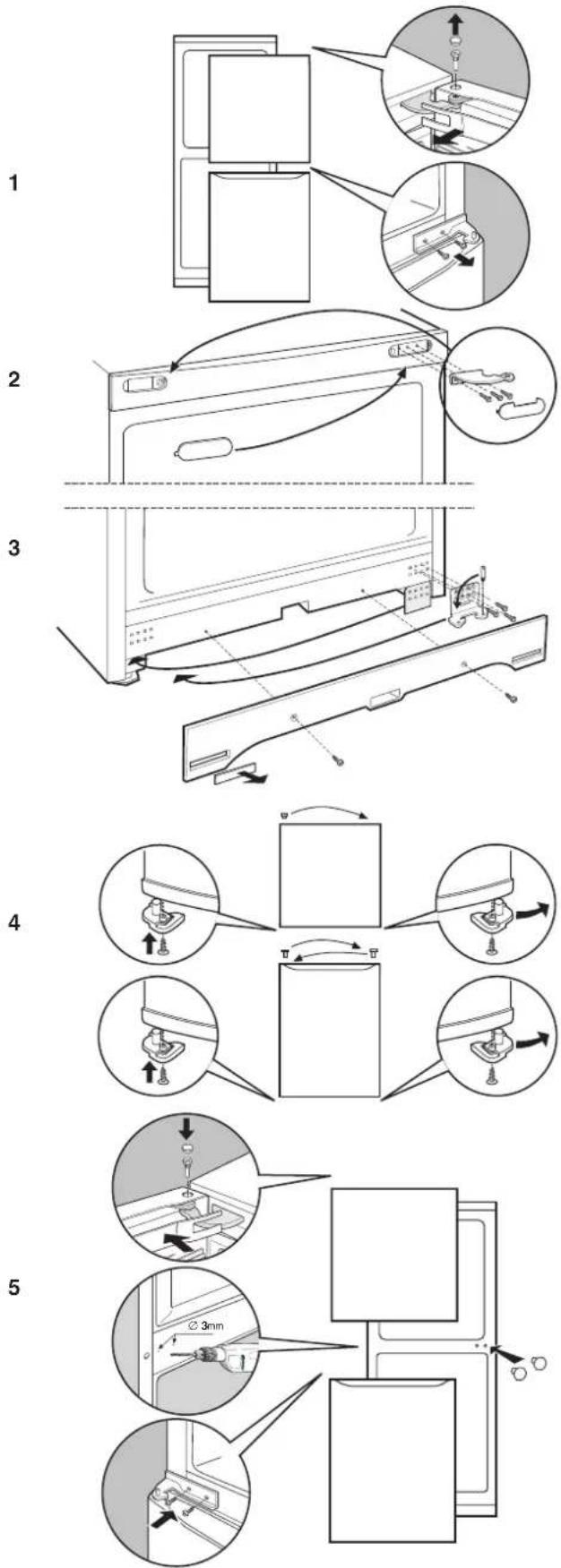

Reversibilidade da abertura das portas

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

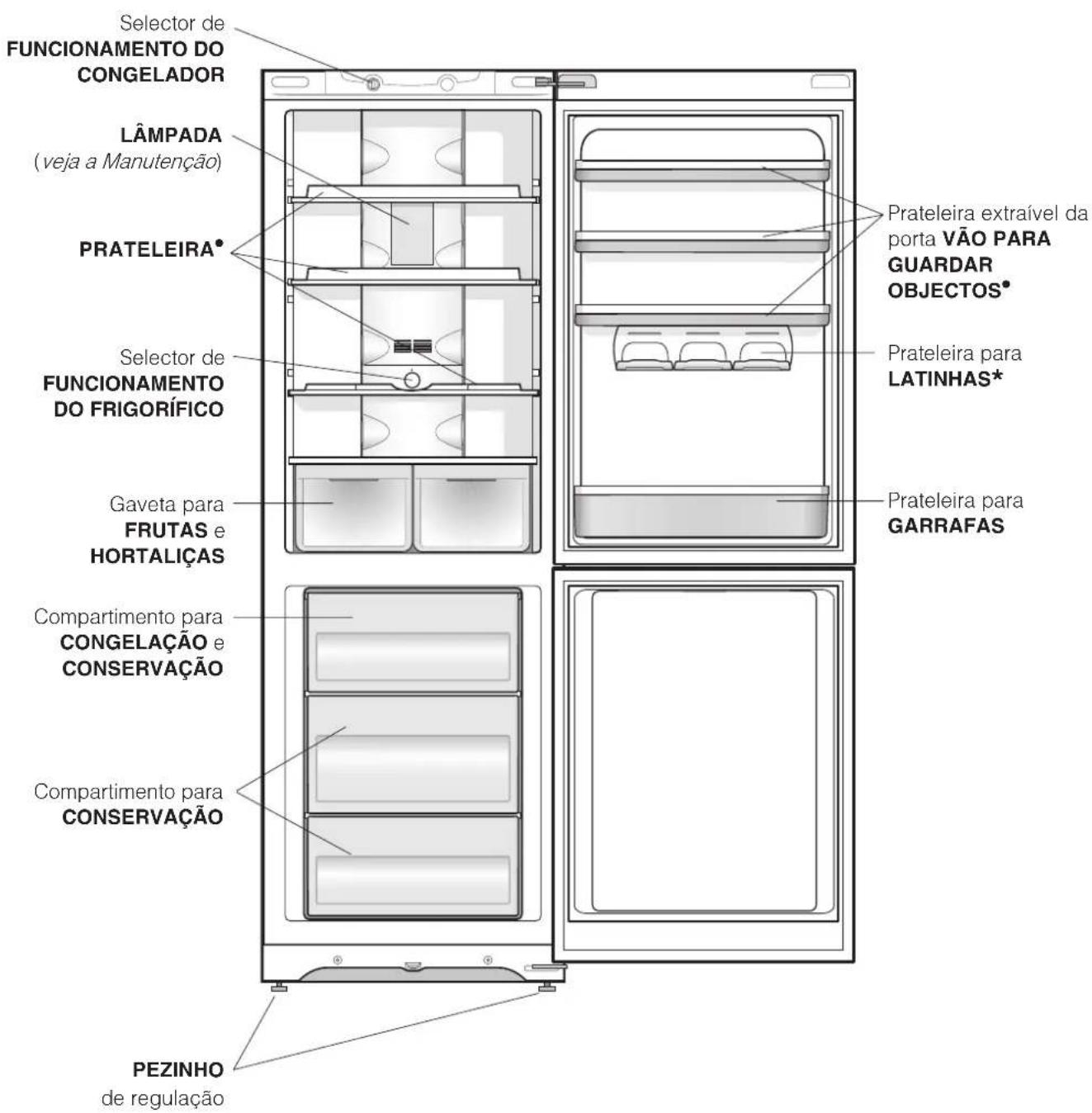

Selector de FUNCIONAMENTO DO CONGELADOR LÂMPADA (veja a Manutenção) PRATELEIRA* Selector de FUNCIONAMENTO DO FRIGORÍFICO Gaveta para FRUTAS e HORTALIÇAS Compartimento para CONGELAÇÃO e CONSERVAÇÃO Compartimento para CONSERVAÇÃO PEZINHO de regulação Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS* Prateleira para LATINHAS* Prateleira para GARRAFAS

•Variáveis em número e/ou na posição.

*Presente somente em alguns modelos.

! Antes de iniciar o aparelho, obedeça

as instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.
! Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte).

1. Ligue a ficha numa tomada eléctrica e assegure-se que a lâmpada de iluminação interna (o selector de FUNCIONAMENTO DO CONGELADOR não deve estar em OFF).
2. Rode o selector de FUNCIONAMENTO DO FRIGORÍFICO e FUNCIONAMENTO DO CONGELADOR até um valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartimento frigorífico regula-se automaticamente em função da posição do botão para a regulação da temperatura. min = menos frio max = mais frio. É aconselhado em todo o caso uma posição média

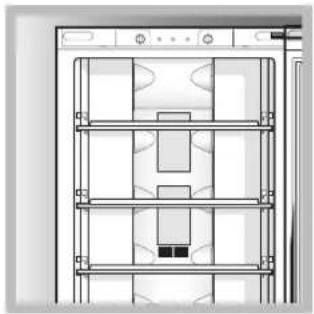

Sistema de refrigeração

No Frost

Pode ser reconhecido pela presença de celas de ventilação situadas nas paredes traseiras dos compartimentos. O No Frost realiza a gestão de um fluxo contínuo de ar frio que colecta a humidade e impede a formação de gelo e brina: no

compartimento frigorífero mantém um nível certo de

humidade e, por causa da ausência de brina, preserva as qualidades originárias dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros. Não coloque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para não tampar os furos de ventilação nem facilitar a formação de condensação. Feche as garrafas e embrulhe os alimentos.

1 2

PRATELEIRAS: vidro ou de grade.

Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

Utilize melhor o congelador

A temperatura no interior do compartimento congelador regula-se automaticamente em função da posição do botão para a regulação da temperatura.

1 = menos frio.

MAX = mais frio.

É aconselhado em todo o caso uma posição média.

é a temperatura ideal para consumos baixos.

desliga o aparelho, inclusive o frigorífico.

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação.
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 \~ 14 horas.

! Para evitar criar obstáculos para a circulação de ar, no interior do frigorífico, é recomendável não tampar os furos de ventilação com alimentos nem recipientes.

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica:

1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em ●;
2. desligue a ficha da tomada eléctrica.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.
• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura.

Substitua-a por uma de potência análoga à indicada na protecção (10 W).

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição OFF (aparelho desligado) para eliminar todos os contactos eléctricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos eléctricos se não forem do tipo recomendado pelo construtor.
• Não coloque na boca cubos de gelo assim que os retirar do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para evitar que brinquem com o aparelho.
• Os embalagens não são brinquedos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.
• Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.
• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

A lâmpada de iluminação interna não se acende.

O motor não inicia.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

O motor está a funcionar continuamente.

O aparelho está a fazer ruído.

A temperatura de algumas partes externas do frigorífico é elevada

Possíveis cause / Solução:

- A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

- Este aparelho é equipado com um controlo de protecção para o motor (veja Início e utilização).

- As portas não se fecham bem ou as guarnições estão estragadas.

- As portas são abertas com frequência excessiva.

- O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa

- O frigorífico ou o congelador foram enchidos demais.

- O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.

- A porta não está bem fechada ou é aberta continuamente.

- A temperatura do ambiente externo está muito alta.

- O aparelho não foi instalado bem plano (veja a Instalação).

- O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.

- O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

- As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto.

Antes de contactar a Assistência técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo.

Comunique:

• o tipo de anomalia
• o modelo da máquina (Mod.)
• o número de série (S/N)

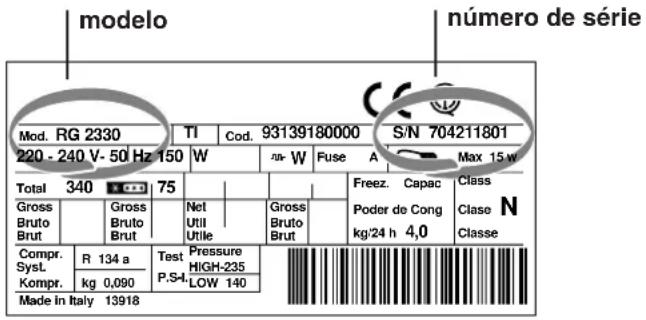

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

modelo número de série Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 220 - 240 V- 50 Hz 150 W W Fuse A Max 15 w Total 340 75 Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,0 Class N Classe Compr. R 134 a Test Pressure HIGH-235 Syst. Kompr. kg 0,090 P.S4 LOW 140 Made in Italy 13918

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.
