Tipo de producto	Nevera con compartimento congelador
Marca	Hotpoint-Ariston
Modelo	SBM 1823 FHA
Alimentación eléctrica	220-240 V ~ 50 Hz, 150 W
Refrigerante	R134a, 90 g
Capacidad de congelación	4 kg/24h
Clase climática	N (normal)
Sistema de refrigeración	No Frost (sin escarcha)
Reversibilidad de las puertas	Sí, procedimiento descrito en el manual
Iluminación interior	Bombilla 10 W reemplazable
Estantes	Extraíbles y ajustables en altura
Balcones	Extraíbles, incluido porta latas y portabotellas
Limpieza	Agua tibia con bicarbonato o jabón neutro
Descongelación	Automática (No Frost)
Seguridad	Conexión a tierra obligatoria, no usar alargador
Asistencia	Contactar al servicio postventa con el modelo y número de serie

Preguntas frecuentes - SBM 1823 FHA HOTPOINT-ARISTON

¿Cómo ajustar la temperatura del refrigerador y del congelador?

El ajuste de temperatura se realiza mediante los botones FUNCIONAMIENTO CONGELADOR y FUNCIONAMIENTO REFRIGERADOR. Se recomienda una posición intermedia para un buen equilibrio entre conservación y consumo de energía.

¿Qué hacer si la iluminación interior no se enciende?

Verifique primero que el aparato esté enchufado y que el botón FUNCIONAMIENTO CONGELADOR no esté en OFF. Si la bombilla está fundida, reemplácela por una bombilla idéntica de 10 W siguiendo el procedimiento descrito en el manual.

El aparato está equipado con el sistema No Frost: ¿es necesario descongelar manualmente?

No, el sistema No Frost evita la formación de escarcha, por lo que no es necesaria ninguna descongelación manual. Gestiona automáticamente la humedad y el frío.

¿Qué hacer si el motor no arranca?

Espere 8 minutos después de la conexión: el aparato está equipado con un sistema protector de motor que retrasa el arranque. Verifique también que el botón FUNCIONAMIENTO CONGELADOR no esté en OFF y que el enchufe tenga corriente.

¿Cómo limpiar el interior y el exterior del aparato?

Use una esponja empapada en agua tibia con bicarbonato de sodio o jabón neutro. Nunca use disolventes, abrasivos o lejía. Limpie las juntas de goma regularmente.

¿Es posible invertir la dirección de apertura de la puerta?

Sí, la puerta es reversible. El manual proporciona los pasos ilustrados para invertir la dirección de apertura. Se recomienda seguir atentamente las instrucciones.

¿Qué tipos de alimentos se pueden congelar y cuál es la capacidad máxima?

Puede congelar alimentos frescos en el compartimento superior. La capacidad máxima de congelación es de 4 kg por 24 horas. No vuelva a congelar alimentos descongelados.

¿Qué hacer en caso de corte de corriente?

No abra la puerta del congelador. Los alimentos congelados se conservan aproximadamente 9 a 14 horas sin riesgo. Después del restablecimiento de la corriente, verifique el estado de los alimentos.

¿Cómo reemplazar la bombilla de iluminación del refrigerador?

Desenchufe el aparato. Retire la tapa de protección de la bombilla. Reemplácela por una bombilla de 10 W del mismo tipo. Vuelva a colocar la tapa y enchufe.

¿Dónde se encuentran el número de serie y el modelo en el aparato?

La placa de identificación se encuentra en el interior del compartimento del refrigerador, abajo a la izquierda. Indica el modelo (Mod.) y el número de serie (S/N).

MANUAL DE USUARIO SBM 1823 FHA HOTPOINT-ARISTON

Colocación y conexión

Reversibilidad de la apertura de las puertas

Descripción del aparato, 29

Vista en conjunto

Puesta en funcionamiento y uso, 30-31

Poner en marcha el aparato

Regulación de la temperatura

Sistema de enfriamiento

Utilizar el refrigerador en forma óptima

Utilizar el congelador en forma óptima

Mantenimiento y cuidados, 32

Cortar la corriente eléctrica

Limpiar el aparato

Evitar la formación de moho y malos olores

Sustituir la bombilla

Precauciones y consejos, 33

Seguridad general

Eliminación

Ahorrar y respetar el ambiente

Anomalías y soluciones, 34

Asistencia, 34

! Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso ! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.
3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.
4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).
5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.

Nivelación

1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

• la toma posea la conexión a tierra y que sea conforme a la ley;
• el enchufe sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);
• la tensión de alimentación esté comprendida entre los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);
• la toma sea compatible con el enchufe del aparato. Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

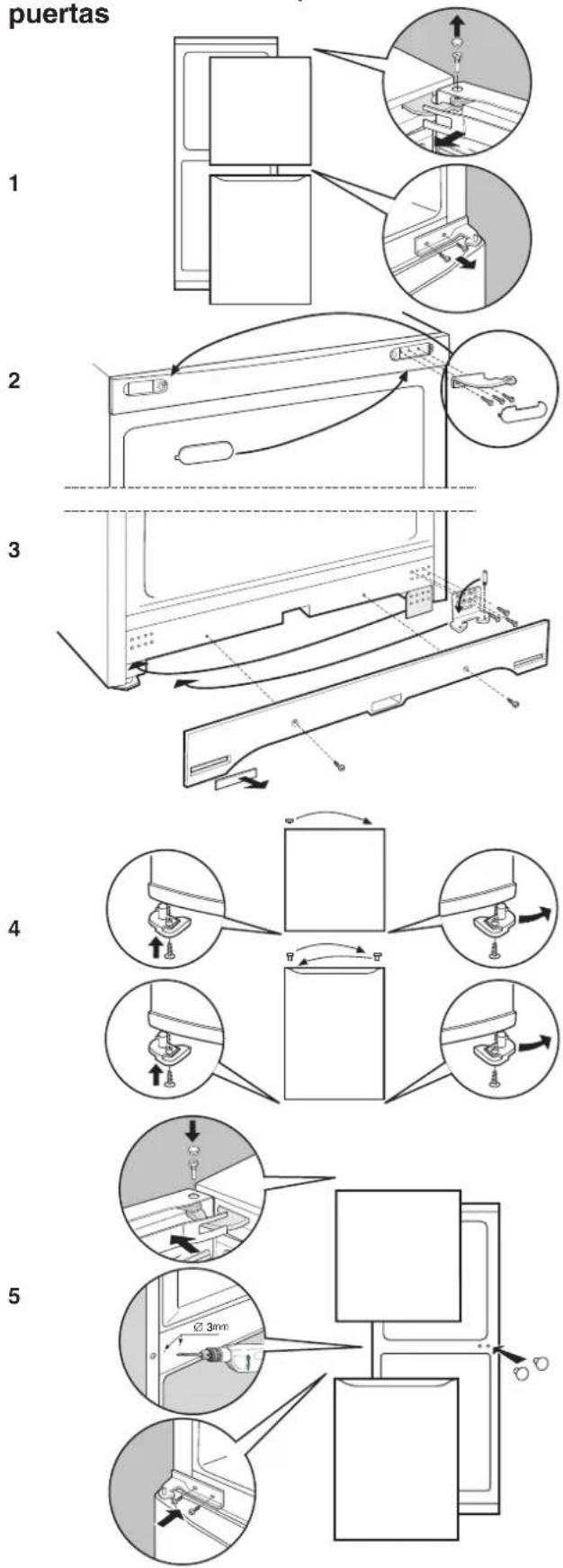

Reversibilidad de la apertura de las puertas

puertas 1 2 3 4 5

Descripción del aparato

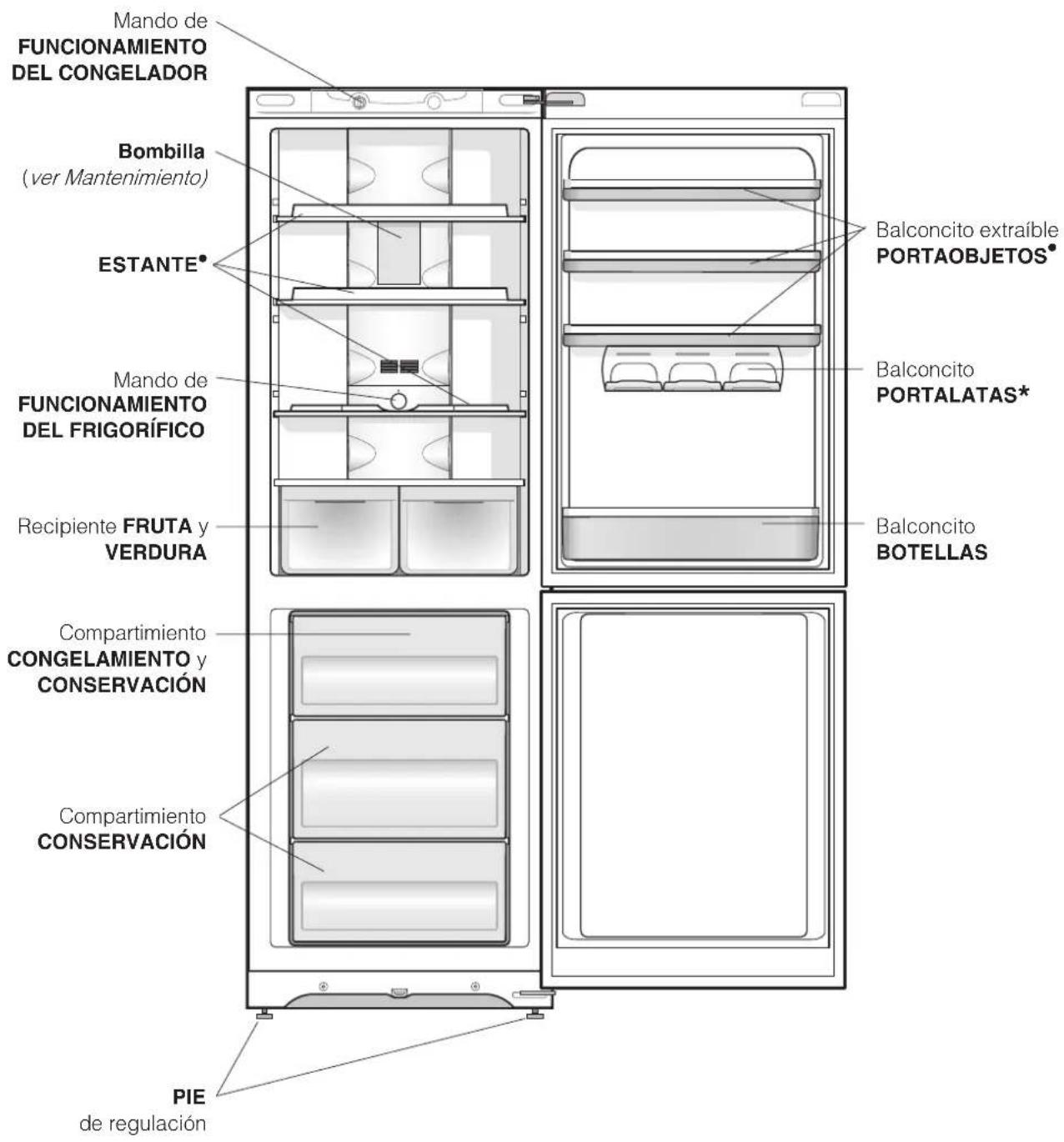

Vista en conjunto

E

Mando de FUNCIONAMIENTO DEL CONGELADOR Bombilla (ver Mantenimiento) ESTANTE* Mando de FUNCIONAMIENTO DEL FRIGORÍFICO Recipiente FRUTA y VERDURA Compartimiento CONGELAMIENTO y CONSERVACIÓN Compartimiento CONSERVACIÓN PIE de regulación Balconcito extraíble PORTAOBJETOS* Balconcito PORTALATAS* Balconcito BOTELLAS

•La cantidad y/o su ubicación pueden variar.
*Se encuentra solo en algunos modelos.

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga

las instrucciones sobre la instalación (ver Instalación).

! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.
! El aparato posee un control que lo protege contra sobrecargas, que hace funcionar el compresor sólo después de aproximadamente 8 minutos del encendido. Esto sucede también después de cada interrupción de la alimentación eléctrica, voluntaria o involuntaria (black out).

1. Enchufe el aparato en el toma y verifique que se encienda la luz testigo verde de ALIMENTACIÓN (la perilla de FUNCIONAMIENTO DEL CONGELADOR no debe estar en OFF).

2. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hasta un valor medio. Después de algunas horas será posible introducir alimentos en el refrigerador.

Regulación de la temperatura

med Tew uu

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato.

min= menos frío max = más frío Se aconseja, en todo caso, poner una posición media.

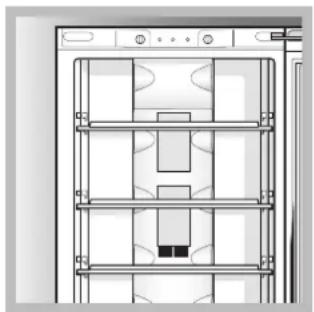

Sistema de enfriamiento

:No Frost

Se puede reconocer por la presencia de celdas de aireación ubicadas en las paredes posteriores de los compartimentos. El sistema No Frost administra un flujo continuo de aire frío que recoge la humedad e impide la formación de hielo y escarcha: en el

compartimento frigorífico mantiene el justo nivel de

humedad y, gracias a la ausencia de escarcha, preserva las cualidades originales de los alimentos; en el compartimento congelador evita la formación de hielo volviendo innecesarias las operaciones de descongelación y evitando que los alimentos se peguen entre sí. No introduzca alimentos o recipientes en contacto directo con la pared refrigerante posterior porque se pueden obstruir los orificios

1 2

BANDEJAS: enteras o tipo rejilla.

Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer

las bandejas completantes.

Uso óptimo del frigorífico

• Para regular la temperatura utilice el mando de FUNCIONAMIENTO DEL FRIGORÍFICO (ver Descripción).
• Introduzca sólo alimentos fríos o tibios, nunca calientes (ver Precauciones y consejos).
• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.

Uso óptimo del congelador

FUNCIONAMIENTO DEL CONGELADOR

para regular la

temperatura del

compartimentocongelador:

1 = menos frío.

MAX = más frío.

I Care

es la temperatura

óptima con bajo

consumo.

OFF apaga el aparato, incluido el frigorífico.

• No vuelva a congelar alimentos que están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).
• Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados; se deben colocar en el compartimiento superior CONGELAMIENTO y CONSERVACIÓN donde la temperatura desciende por debajo de los -18^ y garantiza una mayor velocidad de congelaciónù
  ! Advertencia: para evitar obstaculizar la circulación de aire en el interior del congelador, se recomienda no obstruir los orificios de aireación con alimentos o recipientes.
• No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.
• La cantidad máxima diaria de alimentos a congelar está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h).

! Evite abrir la puerta durante la congelación.

! Cuando se produzca una interrupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica:

1. coloque la perilla de FUNCIONAMIENTO DEL CONGELADOR en OFF;
2. desenchufe el aparato.

Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.
• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.
• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.
• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación.

Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (10 W).

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE..

Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.
• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

- No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.

- No toque las piezas refrigerantes internas: podría quemarse o herirse.

- No desenchufe el aparato tirando del cable sino sujetando el enchufe.

- Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición OFF (aparato apagado) para eliminar todo contacto eléctrico.

- En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.

- En el interior de los compartimientos donde se conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

- No introduzca en su boca cubitos apenas extraídos del congelador.

- Este aparato no puede ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia, salvo que estén supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deberían ser controlados para garantizar que no jueguen con el aparato.

- Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.
• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.
• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.
• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.
• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.
• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El motor no arranca.

El frigorífico y el congelador encontrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

La temperatura de algunas partes externas del frigorífico es elevada

Posibles causas / Solución:

- El enchufe no está introducido en la toma de corriente o no está lo suficiente como para hacer contacto o bien en la casa no hay corriente.

- El aparato posee un control que lo protege contra sobrecargas (ver Puesta en funcionamiento y uso).

- Las puertas no cierran bien o las juntas están dañadas.

- Las puertas se abren demasiado frecuentemente.

- El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

- El frigorífico o el congelador se han llenado excesivamente.

- El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

- La puerta no está bien cerrada o se abre continuamente.

- La temperatura del ambiente externo es muy alta.

- El aparato no fue instalado en un lugar plano (ver Instalación).

- El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

- El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal.

- Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.

Asistencia

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).
• Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa, llame al Centro de Asistencia Técnico más cercano.

Comunique:

• el tipo de anomalía
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

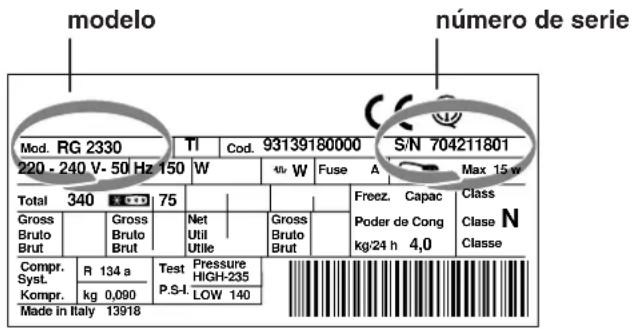

Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

modelo número de serie Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 220 - 240 V- 50 Hz 150 W 4th W Fuse A Max 15 w Total 340 Gross Bruto Brut 75 Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,0 Class N Classe Compr. R 134 a Test Pressure High-235 Syst. P.S-I. Kompr. kg 0,090 LOW 140 Made in Italy 13918

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.
