| Type de produit | Poêle à bois (Type 1, selon EN 13240) |
| Marque | La Nordica |
| Modèle | Astrid |
| Dimensions (L x l x H) | 758 x 550 x 984 mm |
| Poids | 214 kg |
| Puissance nominale | 9,2 kW |
| Rendement | 78 % |
| Diamètre de sortie des fumées | 160 mm |
| Consommation horaire de bois | 2,7 kg/h (bois avec 20 % d'humidité) |
| Volume chauffable | Jusqu'à 263 m³ (selon isolation) |
| Combustible recommandé | Bois sec (humidité max 20 %) |
| Émissions de CO | 0,10 % (1250 mg/Nm³ à 13 % O₂) |
| Température des gaz d'échappement | 280 °C |
| Dépression requise à la cheminée | 12 Pa (1,2 mm H₂O) |
| Alimentation en combustible | Intermittente (chargement manuel) |
| Sécurité incendie | Distances minimales de sécurité : 100 cm devant la porte, 50 cm sur les côtés et arrière (sol inflammable : dalle ignifuge de 12 cm d'épaisseur minimum) |
| Entretien | Nettoyage régulier de la vitre (à froid), du cendrier et du conduit de fumée (au moins une fois par an par un ramoneur) |
| Pièces détachées | Utiliser exclusivement des pièces originales La Nordica |
| Garantie | Les dommages causés par surchauffe ne sont pas couverts ; garantie non précisée dans la notice |
FOIRE AUX QUESTIONS - Astrid La Nordica
Questions des utilisateurs sur Astrid La Nordica
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice Astrid - La Nordica et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Astrid de la marque La Nordica.
MODE D'EMPLOI Astrid La Nordica
Selon les normes de sécurité sur les apparciels l'acheteur
et le commercant sont contraints de s'informer sur le fonctionnement correct sur la base des instructions d'emploi.
Objet: Absence d'amiente et de cadmium
Nous déclarons que tous nos appareils sont assemblés avec des matériaux ne comptant pas de parties en amiente ou ses dérivés et que dans le matériel d'apport utilisé pour les soudures le cadmium n'est pas present ni utilisé sous aucune forme que ce soit, comme il est prévu par la norme de reference.
Nous déclarons que tous nos produits, les matériaux destinés à entrer en contact avec les alimentents sont indiqués pour l'usage des alimentents, conformément au Reglement CE cité à l'objet.
PRIMA DELL'INSTALLAZIONE ESEGUIRE LE SEGUENTI VERIFICHE.
BEFORE THE INSTALLATION PERFORM THE FOLLOWING CHECKS.

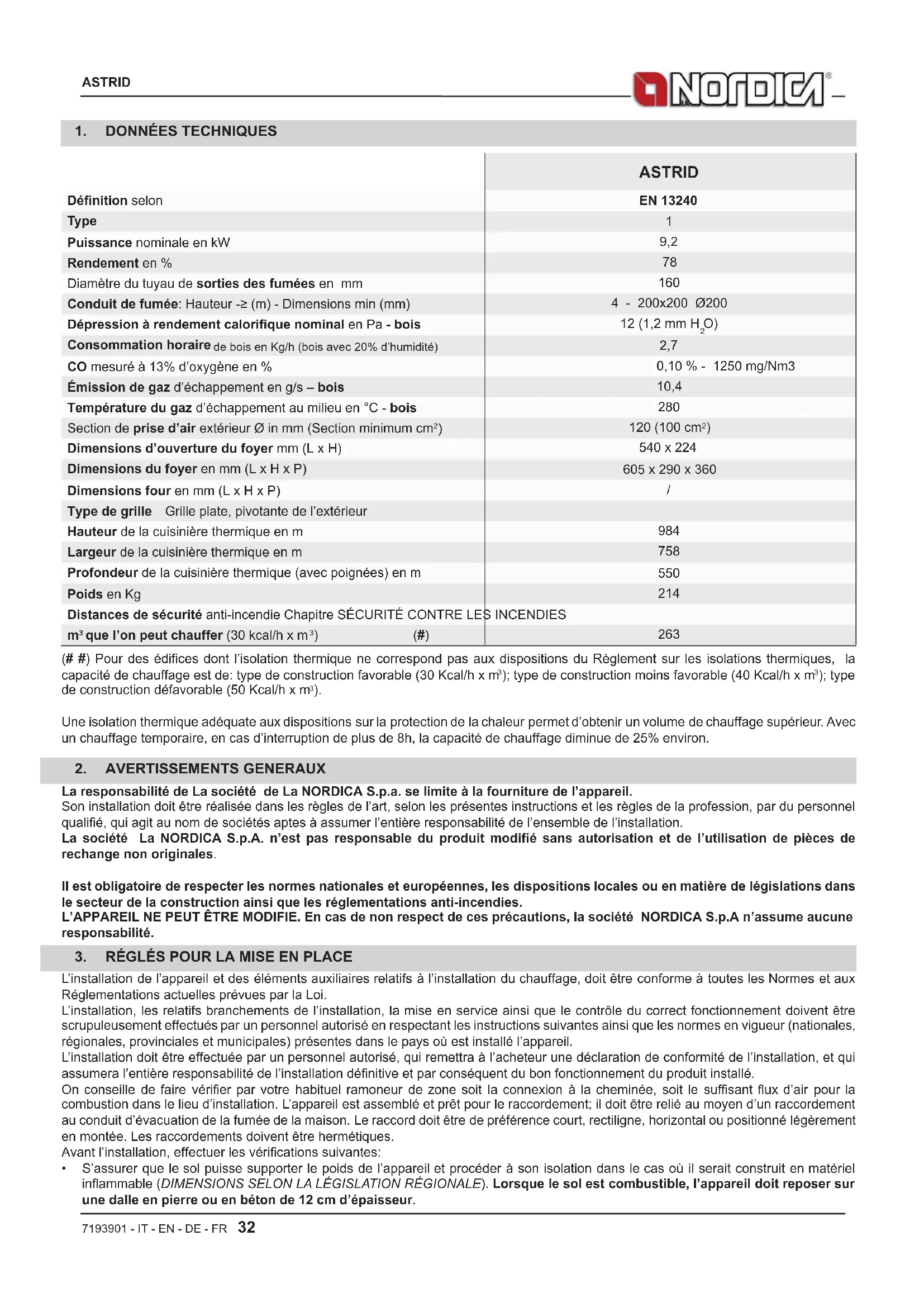

| ASTRID | |
| Définition selon | EN 13240 |
| Type | 1 |
| Puisance nominale en kW | 9,2 |
| Rendement en % | 78 |
| Diamètre du tuyau de sorties des fumées en mm | 160 |
| Conduit de fumée: Hauteur -≥ (m) - Dimensions min (mm) | 4 - 200x200 Ø200 |
| Dépression à rendement calorifique nominal en Pa - bois | 12 (1,2 mm H₂O) |
| Consommation horaire de bois en Kg/h (bois avec 20% d'humidité) | 2,7 |
| CO mesuré à 13% d'oxygène en % | 0,10 % - 1250 mg/Nm3 |
| Émission de gaz d'échéppement en g/s - bois | 10,4 |
| Température du gaz d'échéppement au milieu en °C - bois | 280 |
| Section de prise d'air extérieur Ø in mm (Section minimum cm²) | 120 (100 cm²) |
| Dimensions d'ouverture du foyer mm (L x H) | 540 x 224 |
| Dimensions du foyer en mm (L x H x P) | 605 x 290 x 360 |
| Dimensions four en mm (L x H x P) | / |
| Type de grille Grille plate, pivotante de l'extérieur | |
| Hauteur de la cusinière thermique en m | 984 |
| Largeur de la cusinière thermique en m | 758 |
| Profondeur de la cusinière thermique (avec poignées) en m | 550 |
| Poids en Kg | 214 |
| Distances de sécurité anti-incendie Chapitre SÉCURITÉ CONTRE LES INCENDIES | |
| m³ que l'on peut chauffer (30 kcal/h x m³) (#) | 263 |
(#) Pour des édices dont l'isoation thermique ne correspond pas aux dispositions du Reglement sur les isolations thermiques, la capacité de chauffage est de: type de construction favorable (30 Kcal/h x m³); type de construction moins favorable (40 Kcal/h x m³); type de construction défavorable (50 Kcal/h x m³).
Une isolation thermique adequate aux dispositions sur la protection de la chaleur permit d'obtenir un volume de chauffage supérieur. Avec un chauffage temporaire, en cas d'interruption de plus de 8h, la capacité de chauffage diminue de 25% environ.
2. AVENTISSEMENTS GENERAUX
La responsabilité de La société de La NORDICA S.p.a. se limite à la fourniture de l'appareil.
Son installation doit être réalisée dans les règles de l'art, selon les générantes instructions et les règles de la profession, par du personnel qualifié, qui ait au nom de sociétés aptes à assumer l'entière responsabilité de l'ensemble de l'installation.
La société La NORDICA S.p.A. n'est pas responsable du produit modifie sans autorisation et de l'utilisation de pieces de rechange non originales.
ll est obligatoire de respecter les normes nationales et européennes, les dispositions locales ou en matière de legislations dans le secteur de la construction ainsi que les reglementations anti-incendies.
L'APPEAR NE PEGUT ETRE MODIFIE. En cas de non respect de ces precautions, la société NORDICA S.p.A n'assume aucune responsabilité.
3. REGLES POUR LA MISE EN PLACE
L'installation de l'appareil et des éléments auxiliaires relatifs à l'installation du chauffage, doit être conforme à toutes les Normes et aux Réglementations actuelles prévues par la Loi.
L'installation, les relatifs branchements de l'installation, la mise en service ainsi que le contrôle du correct fonctionnement doit etre scrupuleusement effectués par un personnel autorisé en respectant les instructions suivantes ainsi que les normes en vigueur (nationales, regionales, provinciales et municipales) presents dans le pays ou est installé l'appareil.
L'installation doit être effectuee par un personnel autorise, qui remettra à l'acheteur une déclaration de conformité de l'installation, et qui assume l'entiere responsabilité de l'installation définitive et par conséquent du bon fonctionnement du produit installé.
On conseille de faire verifier par voite habituel ramoneur de zone soit la connexion a la cheminee, soit le suffisant flux d'air pour la combustion dans le lieu d installation. L'appareil est assemblé et pret pour le raccordement; il doit etre relié au moyen d'un raccordement au conduit d'évacuation de la fumee de la maison. Le raccord doit etre de préference court, rectiligne, horizontal ou positionné légerement en montée. Les raccordements doivent etre hermetiques.
Avant l'installation, effectuer les vérifications suivantes:
Sassurer que le sol puisse supporter le poids de l'appareil et proceder a son isolation dans le cas ou il serait construit en materiel inflammable (DIMENSIONS SELON LA LEGISLATION REGIONALE). Lorsque le sol est combustible, l'appareil doit reposer sur une dalle en pierre ou en beton de 12 cm d'épaissur.
Sassurer que la pioc ou sera installe lappareil soit suffisamment ventilée, a ce propos, il est fondamental de faire attention aux fenetres et aux portes à fermeture etanche (joints d'etanchete).
- Éviter d'installer l'appareil dans des locaux où se trouvent des conduits de ventilation collective, des hêtes avec ou sans extracteur, des appareils à gaz type B, des pompes de chaleur ou des appareils dont le fonctionnement simultané pourrait provoquer la dépression du local (réf. Norme UNI 10683).
S assurer que le tuyau d'evacuation de la fumee et les conduits auxquels sera raccorded l'appareil soient adequats pour le fonctionnement de cet apparieil. Il n'est pas permis de raccorder plusieurs appareils à la meme cheminée.
Le diametre d'ouverture pour la connexion à la cheminée doit correspondre au moins avec le diamètre du tuyau de la fumée. L'ouverture devrait ettre dotee d'une connexion murale pour introduire le tuyau d'échappement et d'une rosace.
L installation doit etre faite pour permetre le nettoyage et I'entretien du produit et du conduit des fumees.
La société La NORDICA S.p.A. décline toute responsabilité pour les dommages aux choses et/ou personnes provoqués par la mise en place. En outre elle n'est pas responsable du produit modifié sans son autorisation et même pas de l'utilisation de pièces de rechange non originales.
Le ramoneur habituel de votre zone doit être informé de la mise en place de la cusinière thermique pour qu'il puisse en contrôler la juste connexion au conduit de fumée et le degré d'efficacité de ce dernier.
4. SECURITE CONTR LES INCENDIES
Dans l'installation de le produit, respecter les mesures de sécurité suivantes:
a) Pour assurer une isolation thermique suffisent, respecter la distance minimale de sécurité entre le poèle et les éléments de construction et objets inflammables et sensibles à la chaleur (meubles, revêtements en bois, tissus, etc.) (voir Figure 4 page 42 - A). Toutes les distances minimales de sécurité sont indiquées dans l'étiquette du produit et on il NE FAUT PAS descendre en-dessous de valeurs indiquées.
b) Devant la porte du foyer, dans la zone de radiation de cette dernière, il ne doit y avoir aucun objet ou matériel de construction inflammable et sensible à la chaleur à moins de 100 cm de distance. Cette distance peut être réduite à 40 cm si l'on installe une protection, rétro ventilée et résistanté à la chaleur devant toute la composante à protégger.
c) Si le produit est installé sur un sol de matériel inflammable, il faut pouvoir une base ignifuge. Les sols composés par matériaux inflammables, comme moquette, parquet ou liège etc., doivent être remplacés pas une couche de matériel pas inflammable, par exemple céramique, pierre, vitre ou acier etc.. (dimensions selon les règlements régionales). Si le remplacement du sol n'est pas possible, l'appareil doit être place sur une dalle en pierre ou en béton d'une épaisseur minimum 12 cm. La plaque de sol doit dépasser de face d'au moins 50 cm et la tâlement d'au moins 30 cm l'ouverture de la porte de replissage (Figure 4 page 42 - B).
d) Au-dessus de le produit, il ne doit y avoir aucun composant inflammable (ex. meubles - éléments suspendus).
Le produit doit fonctionner exclusivement quand le tiroir a cendres est insere. Les résidus solides de la combustion (cendres) doivent etre recueillis dans un conteneur hermetique et resistant au feu. Le produit ne doit jamais etre allumee en presence d'émissions de gaz ou de vapeurs (par exemple colle pour linoléum, essence etc.). Ne pas déposer de matériaux inflammables pres de le produit.
Durant la combustion l'énergie thermique qui se dégage compte un réchauffement net des surfaces, portes, poignées, commandes, vitres et tuyau des fumées et eventuellement de la partie antérieure de l'appareil. Éviter le contact avec ces éléments et porter toujours des vêtements de protection adéquats ou des outils accessoires (gants résistants à la chaleur, dispositifs de commande).
Faire en sorte que les enfants soient conscients de ces dangers et qu'ils ne s'approchent pas de l'appareil en marche.
L'utilisation d'un combustible errone ou trop humide, a cause des depots du conduit de fumee, pourrait provoquer un incendie de cette derniere.
4.1. INTERVENTION RAPIDE
En cas d'incendie dans la connexion ou dans le conduit de fumée:
a) Fermer la porte de replissage et du tiroir a cendres.
b) Fermer les clapets de l'air comburant
c) Éteindre à l'aide d'extincteurs à anhydride carbonique (CO₂ poussières)
d) Demander l'intervention immédiate des Sapeurs Pompiers
NE PAS ETEINDRE LE FEU AVEC DES JETS D'EAU.
Quand le conduit de fumee cesse de bruler, le faire controler par un specialist pour localiser d'eventuelles fissures ou points permeables.
5.DESCRIPTION
L'appareil se compose d'une chambre en acier totalement soudée hermetiquement. Le foyer est entieriement revetu de plaques individuelles en fonte et est refractaire (IRONKER). A l'intérieur se trouvent un dispositif de support de la grille et une grille plate, en fonte de grosse epaisseeur, facilement amovibles. Le appeareil est un appeareil a alimentation intermittente.
Les appareils possedent un circuit d'air intégré pour la récapération de la chaleur composé d'un carter, externe au corps de chauffe, en acier zingué.
L'appareil est équipé d'une porte panoramique en vitre céramique (résistant à des températures jusqu'à 700^ ), qui permet une vue fascinante sur les flammes et en plus, empêche tout possible échéancement d'étincelles et de fumée. Sous la grille de l'insert, se trouve un tiroir pour cendres facilement amovible même avec l'appareil en fonctionnement.
Le chauffage du milieu ambiant se fait:
a) par convection: Le passage de l'air à travers le manteau et la chape de revêtement du foyer libre de la chaleur dans le milieu ambient.
b) par irradiation: à travers la vitre panoramicque et le corps en acier on rayonne la chaleur dans l'environnement.
L'appareil est equiped de regulateurs pour l'air primaire et secondaire, qui permettent de regler l'air de combustion.
1A - Regulateur air PRIMAIRE (Figure 6 page 43)
Le regulateur (a gauche), situé sous la porte du foyer, permet de regler le passage de l'air à travers le tiroir des cendres et la grille en direction du combustible. L'air primaire est nécessaire au processus de combustion en phase d'allumage.
Pour ouvrir le passage de l'air primaire, il faut extraire (tirer) complètement le levier.
Il faut vider regulierement le tiroir cendrier de façon a ce que les cendres ne puissant pas empêcher l'entrée de l'air primaire pour la combustion. L'air primaire permet également de maintainir le feu.
Pendant la combustion du bois, le régulateur de l'air primaire ne doit être ouvert qu'un peu puisque autrement le bois brûle trop rapidement et l'appareil pourrait se surchauffer (voir chapitre FONCTIONNEMENT NORMAL).
2A - Régulateur air SECONDAIRE (Figure 6 page 43)
Sous la porte du foyer (à droite) se trouve un régulateur de l'air secondaire.
Cette vanne doit etre ouverte (c'est-à-dire compltelement insere) en particuluiers pour la combustion du bois de sorte que le carbone non brule puisse subir une post-combustion, augmentant alsie le rendement et garantissant le nettoyage de la vitre (v. Chap. FONCTIONNEMENT NORMAL).
L'air SECONDAIRE peut etre pris directement de Iextérieur avec un flexible (ignifuge qu N'EST PAS fourni) (Figure 8 page 43 A).
Le réglage des registres, nécessaire pour obtenir la performance calorifique nominale est le suivant:
| Combustible Air | PRIMAIRE Aire SECONDAIRE Air TERTIAIRE | |
| Bois OUVERTE 47 mm | OUVERTE 53 mm | PRÉ CALIBRE |
6. CONDUIT DE LA CHEMINEE
Conditions fondamentales pour un bon fonctionnement de l'appareil:
- la section interne doit être circulaire de préférence;
- être thermiquement isolée imperméable et construite avec des matériaux aptes à résister à la chaleur, aux produits de la combustion et aux évientuelles vapeurs de la condensation;
ne pas compter d'etranglements et posseder un devellopment vertical avec des deviations ne depassant pas 45^ - si elle est déjà utilisée, elle doit être propre;
- respectable les données techniques de la notice d'emploi;
Si les conduits de fumée sont à section carrée ou Rectangulaire, les angles internes doivent être arrondis avec un rayon non inférieur à 20 mm. Pour la section rectangulaire le rapport max. entre les côtes doit être ≤ 1,5.
Une section trop petite provoque une diminution du tirage On conseille une hauteur minimale de 4 m.
Le fibrociment, l'acier galvanisé, et les surfaces internes rugueuses et poreuses sont interdits car ils promèttent le bon fonctionnement de l'appareil. Sur la Figure 1 page 40 on a reporté certains exemple de solutions.
La section minimale doit etre de 4 dm (par exemple 20× 20cm ) pour les appareils dont le diametre du conduit est inférieur a 200mm ou 6,25dm^2 (par exemple 25× 25cm ) pour les appareils dont le diametre est supieur a 200~mm
Le tirage creé par le conduit de fumée doit être suffisant mais non pas excessif.
Une section du conduit de fumée trop importante peut partager un volume trop grand à chauffer et, par conséquent, provoquer des difficultés de fonctionnement de l'appareil; pour éviter cela, le tuber sur toute sa longueur. Une section trop petite provoque une diminution du tirage.
Le conduit de fumée doit être distancé de façon appropriée des matériaux inflammables ou des combustibles au moyen d'une isolation adequate ou d'un matelas d'air.
Il n'est pas permis de faire transiter à l'intérieur de la cheminée des tuyauteries d'installations ou de canaux d'amnée d'air. Il est en outre INTERDIT de pratiquer des ouvertures mobiles ou fixes sur la cheminée, pour connecter des appareils différents et supplémentaires (chapitre ConnEXION AU CONDUIT DE FUMEE D'UNE CHEMINÉE OU D'UN FOYER OUVERT).

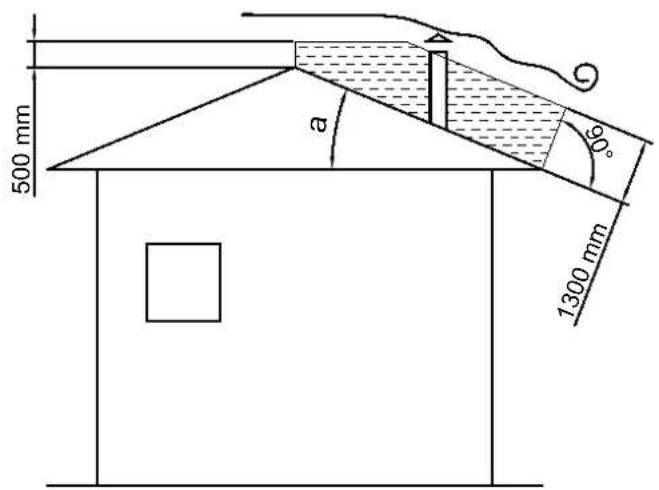

6.1. POSITION DU POT DE LA CHEMINÉE
Le tirage du conduit de fumée dépend également de la justesse du pot de la cheminée.
ll t f i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

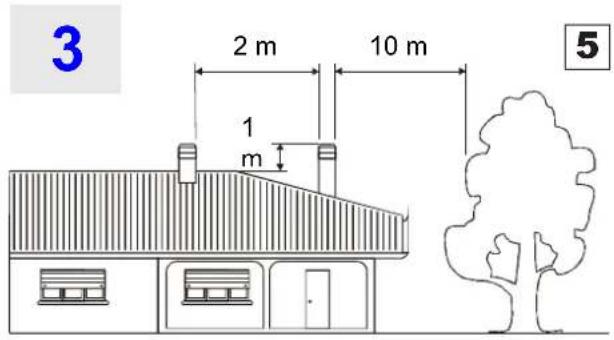

Le pot de la cheminée, qui doit toujours dépasser le faîte du toit, devra garantir l'échéppement même en cas de vent (Figure 3 page 41).
Le pot de la cheminée doit correspondre aux conditions requises suivantes:
- Avoir une section interne équivalente à celle de la cheminée.
- Avoir une section utile de sortie deux fois celle interne du conduit de fumée.
- Etre construit de façon à empêcher la déténstration de pluie, neige et de n'importe quel corps étranger dans le conduit de fumée.
- Étre facile à vérifier, pour les éventuelles opérations d'entretien et de nettoyage.
6.2. CONNEXION AVEC LA CHEMINEE
Les appareils avec la fermetre automatique(type 1) de la porte doivent obligatoirement fonctionner, pour des raisons de sureté, avec la porte du foyer ouverte (exception faite pour la phase de remplissage du combustible ou l'eventuelle élimination des cendres).
Les appleils dont les portes n'ont pas de fermeture automatique (type 2) doivent etre connectees a un propre conduit de chemine. Le fonctionnement avec la porte ouverte est autorise uniquement sur surveillance.
Le tube de raccordement au conduit de la cheminée doit etre le plus court possible, rectiligne, hermetique et conforme aux normes en vigueur.
Le raccordement doit etre effectue avec des tubes stables et robustes, conforme a toutes les Normes et aux Reglementations actuelles prevues par la Loi, et d'etre fixe hermetiquement au conduit de la cheminee. Le diametre interne du tube de raccordement doit correspondre au diametre externe du manchon d'évacuation de la fumee du poele (DIN 1298).
ATTENTION: en ce qui concerne la réalisation du branchement au conduit des fumées et les matériaux inflammables il faut se conformer à la Norme UNI10683. Le conduit de fumée doit être distancé des matérielles inflammables ou combustibles à travers une appropriée isolation or une interstice d'air.
La dépression à la cheminée (TIRAGE) doit être d'au moins 12 Pa Pascal (=1.2 mm de colonne d'eau). Le mesure doit toujours être fait quand l'appareil est chaud (rendu calorifique nominal). Quand la dépression dépasse 17 Pascal il faut la réduire en installant un régulateur de tirage supplémentaire (vanne papillon) sur le tuyau d'échéppement ou dans la cheminée selon les normatives en vigueur.
Pour un bon fonctionnement de l'appareil il est important d'introduire assez d'air pour la combustion dans le lieu d'installation (voir le paragraphe 7).
6.3. CONNEXION AU CONDUIT DE FUMEE D'UNE CHEMINEE OU D'UN FOYER OUVERT
Le canal des fumées est une partie de tuyau qui connecte le produit au conduit de fumée, dans cette connexion respecte ces principes simples mais fondamentaux:
- pour aucune raison que ce soit on devra utiliser un conduit de fumée ayant un diamètre inférieur à celui du manchon de sortie dont est doté le produit;
- chaque mètre de parcours horizontal du canal de fumée provoque une perte sensible de charge qui devra être évientuelle compensée par un exhaussement du conduit de fumée;
- la partie horizontally ne devra jamais dépasser en tout cas 2 m (UNI 10683);
- chaque courbe du canal des fumées réduit sensiblement le tirage du conduit de fumée qui devra être eventuellement compensé en en l'exhaussant de façon ajusté;
- le Reglement UNI 10683-2005 - ITALIE prévoit que les courbes ou les variations de direction ne doivent enaucun cas etre superieures à 2 y compris l'introduction dans le conduit de fumee.

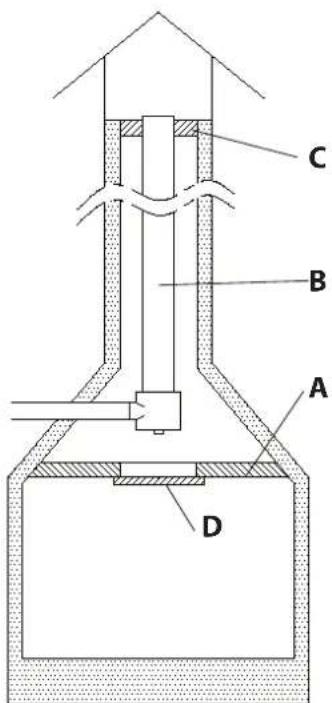

Si I'on veut utilise le conduit de fumee d'une cheminée ou d'un foyer ouvert, il faudra fermer hermetiquement le hotte sous le point d'entree du canal de fumee pos. A Figure 5 page 42.
Si, ensuite le conduit de fumee est trop grand (ex. 30x40 cm ou 40x50) il faut le tuber avec un tuyau en acier d'au moins 200 mm de diametre, pos. B, en ayant soin de bien fermer l'espace restant entre le tuyau et le conduit de fumee immediatement sous le pot de la cheminée pos. C.
7. AMENEE D'AIR DANS LE LIEU DE LA MISE EN PLACE DURANT LA COMBUSTION
Vu que les cusinières thermiques prennt leur air de combustion de la piece d'installation, il est OBLIGATOIRE qu'il existe une quantité suffisante d'air dans ce lieu. En cas de fenêtre et portes étanches (ex. Maisons construites avec le critère de l'épargne énergétique) il est possible que l'entrée d'air frais ne soit plus garantie et ceci compromet le tirage de l'appareil, votre bien-être et votre sécurité.
Il faut donc garantir une alimentation supplémentaire d'air frais au moyen d'une prise d'air extérieur placee pres de I'appareil en posant un conduit pour l'air de combustion portant vers I'extérieur ou dans un local voisin aeré, sauf le local de la chaudiere ou le garage (INTERMIT).
IMPORTANT: Pour un major bien et une oxygation correcte du milieu ambienti lme, lair de combustion du poele peut etre prelevedirectement a Iexterieur. Pour ce faire, le poele peut etre raccorde a la pris dair exter au moyen d'un raccord (voir Figure 8 page 43 - Chap. DIMENSIONS).
Le tube de liaison doit etre lissacv un diametre de 120 mm,doit avoir une longeur maximum de 4 m et ne pas avoir plus de 3 courbes. Si il est branché directement avec l'extérieur il doit avoir un brise-vent.
L'entree de l'air pour la combustion dans le lieu de I installation ne doit pas etre obstrue durant le fonctionnement de la cisiniere thermique. Il est absolutement necessaire que dans les endroits ou I'on fait fonctionner les cisiniere thermiques avec un tirage naturel de la cheminee, qu'il y ait autant d'air qu'il est necessaire pour la combustion, a savoir jusqu'a 20 m3/heure. La recirculation naturelle de I'air doit etre garantie par quelles ouvertures fixes vers I'extérieur, leurs dimensions doit etre déterminees par les reglements en la matière. Demander des informations aye ramoneur de confiance. Les ouvertures doivent etre protegees par des grilles et ne doivent jamais etre obturées. Une hotte d'extraction (aspirante) installee dans la meme piece ou dans une piece voisine provoque une depression dans le local. Ceci provoque la sortie de gaz brules (fumee dense, oeder); il faut donc garantir une plus grande amenee d'air frais.
La dépression d'une hotte aspirante peut, dans le pire des cas, transformer la hotte de la cheminée en prise d'air extérieur en aspirant les fumées dans le local avec des conséquences gravissimes pour les personnes.
Les combustibles admis sont souches de bois. On doit utiliser exclusivement souches de bois sec (contenu d'eau max. 20% ). On devrait charger au maximum 2 ou 3 souches de bois. Les pieces de bois devraient avoir une longueur d'environ 20-30 cm et une circonfidence de maximum 30-35 cm. Les petits troncs de bois pressés non résines doivent etre uses avec attention pour eviter surchauffages dangereux pour I'appareil, car ils ont un pouvoir calorifique tres haut.
Le bois utilisé comme combustible doit avoir un contenu d'humidité inférieur au 20% et doit être déposé dans un lieu sec. Le bois humide rende l'allumage plus difficile, car il faut une plus grande quantité d'énergie pour faire evaporer l'eau presente. Le contenu humide a en outre le désavantage que, avec la réduction de la température, l'eau se condense d'abord dans le foyer et donc dans le cheminée, causant ainsi un remarquable dépôt de suie avec suivant possible risque d'incendie de la même.
Le bois frais contient environ 60% d'humidité (H_2O) ,donc il n'est pas convenable pour etre brule. Il faut placer ce bois dans un lieu sec et ventilé (par exemple sous un abri) pour au moins deux ans avant son emploi.
Parmi les autres, on ne peut pas bruler: charbon, decoupes, chets d'ecorce et panneaux, bois humide ou traité avec vernis, materiaux en plastique; dans ce cas échoit la garantie sur l'appareil. Papier et carton doivent être utilisés seulement pour l'allumage.
La combustion de déchets est INTERDITE et endommagerait en outre l'appareil et le tuyau d'évacuation de la fumée, nuisant également à la santé et pouvant donner lieu à des réclamations de la part des voisins à cause des mauvaises odeurs.
Le bois n'est pas un combustible de longue durée et par conséquent un chauffage continu du poèle pendant la nuit n'est pas possible.
| Type kg/mc kWh/kg Humidité 20% | |
| Hêtre 750 4,0 | |
| Chène 900 4,2 | |
| Orme 640 4,1 | |
| Peuplier 470 4,1 | |
| Mélèze* 660 4,4 | |
| Sapin rouge* 450 4,5 | |
| Pin Silvestre* 550 4,4 | |
* BOIS RÉSINEUX PEU ADAPTÉS POUR UN POÉLÉ
IMPORTANT: En utilisant de façon continue et prolongée du bois aromatisé (eucalyptol, myrte, etc.), on cause rapidement des dégats (clavage) au niveau des éléments en fonte du produit.
9. ALLUMAGE
IMPORTANT: il est inévitable qu'une odeur désagreable se produit au premier allumage (suite au séchage des collants de la cordelette câblée du joint d'étanchéité et des vernis de protection), qui disparaît après une courte période d'utilisation. Il faut donc assurer une bonne ventilation du local. Au premier allumage, nous vous conseillons de charger une quantité réduite de combustible et d'augmenter progressivement le rendement calorifique de l'appareil.
Pour effectuer un premier allumage correct des produits traités avec des vernis pour haute temperatures, il faut savoir ce qui suit:
les matériaux utilisés pour la fabrication des appareils en question ne sont pas homogènes, en effet coexistent des éléments en fonte, en acier, réfactaire et en faïence;
la température à laquelle le corps de l'appareil est soumis n'est pas homogène: de secteur à secteur on enregistre des températures qui varient de 300^ à 500^ .
- tout au long de sa durée de vie l'appareil est soumis à des cycles alternés d'allumage et de repos durant la même journée et à des cycles d'utilisation intense ou de repos absolu au cours des saisons;
lappareil neuf, avant de pouvoir se considérer rode devra etre soumis a divers cycles dallumage afin de consentir a tous ses materiaux et a la peinture de completer les differentes sociclations elastiques;
en particulier au tout début on pourrait noter l'émission d'odeurs typiques des métaux soumis à une grande sollicitation thermique et de vernis encore frais. Ce vernis, bien qu'il soit cuit à 250^ pendant quelques heures au cours de sa fabrication, devra dépasser plusieurs fois et pendant une certaine durée la température de 350^ avant de s'incorporer parfaitement aux surfaces métalliques.
Il est donc important de prendre ces petites precautions au cours de l'allumage:
- S'assurer qu'un renouvellement important de l'air soit garanti dans le local où est installé l'appareil.
- Au cours des premiers allumages, ne pas charger excessivement la chambre de combustion (la moitié environ de la quantité indiquée dans le manuel d'instructions) et maintainir le produit allumé pendant au moins 6-10 heures de suite, avec les réglages moins ouverts que ce qui est indiqué dans le manuel d'instructions.
- Répéter cette opération au moins 4-5 fois ou plus, selon votre disponibilité.
- Ensuite charger de plus en plus (en suivant de toute façon les indications fournies dans le manuel d'instructions au sujet de la charge maximale) et si possible, effectuer de longues périodes d'allumage en evitant, au moins au début, des cycles d'allumage-arrêt de courte durée.
- Au cours des premiers allumages,aucun objet ne devrait etree appuyed sur l'appareil et tout particulierement sur les superficies laquees.Les surfaces laquees ne doivent pas etre touchees pendant le chauffage.
- Apre s avoir terminé la pereode de «rodage», vous pourrez utiliser votre appareil comme le moteur d'une voiture, en evitant de
brusques échauffements avec des charges excessives.
Pour allumer le feu, nous conseillons d'utiliser du petit bois et du papier ou bien d'autres moyens vendus dans le commerce. Il est INTERDIT d'utiliser toute substance liquide comme par ex. alcohol, essence, petrole et similaires.
Le réglage pour l'air (primaire et seconde) doit être ouvert un petit peu au même temps. Quand le bois commence à brûler, on peut charger plus de combustible et contrôler la combustion au moyen de l'air de combustion selon les indications du chap. DESCRIPTION TECHNIQUES.
Pendant cette phase, ne jamais laisser le foyer sans supervision.
Il ne faut jamais surcharger l'appareil (confrontez la fiche technique - quantité max. de combustible à charger / consommation hora) Trop de combustible et trop d'air pour la combustion peuvent causeur surchauffage et donc endommager l'appareil. Les dommages causés par surchauffe ne sont pas couverts par la garantie.
Ne jamais allumer l'appareil quand il y a des gaz combustibles dans la salle.
9.1. Allumage à BASSES ÉMISSIONS
La combustion sans fumée est une méthode d'allumage qui permet de réduire notablement les émissions de substances nocives. Le bois brûle progressivement du haut vers le bas, ainsi la combustion et plus lente et mieux contrôle. Les gaz brûlés, en passant à travers les flammes, brûlent presque entière.
Mettre les buches dans le foyer a une certaine distance l'une de I'autre, comme indiquedans la Figure 7 page 43. Disposer les plus grosses en bas et les plus minces en haut, ou a la verticale en cas de foyer et roit et haut. Placer I'allume-feu sur le montage, dispose des bches sur I'allume-feu perpendicularairement au tan de bois.
Mode d'allumage. Ce mode d'allumage remplace le papier ou le carton.
Préparer quatre bùches ayant une section transversale de 3cm x 3cm et une longueur de 20 cm Figure 7 page 43. Mettre les quatre bùches croisées au-dessus du tas de bois, transversalement à celui-ci, avec au milieu l'allume-feu qui peut être par exemple de la fibre de bois enduite de cire. Une allumette suffit pour allumer le feu. Il est également possible d'utiliser des morceaux de bois plus petits: dans ce cas il en faudra un plus grand nombre.
Ouvrir la vanne d'évacuation des fumées et le clapet pour l'air comburant. Àpès avoir allumé le feu liaisser le clapet qui règule l'air pour la combustion dans la position indiquée:
| Combustible Air PRIM AIRE Air SECONDAIRE | |
| BOIS FERME 1/2 OUVERT |
IMPORTANT:
- ne pas recharger l'appareil;
- ne pas étouffer le feu en fermant les prises d'air;
- un ramonage régulier réduit les émissions de poussières fines.
- Ces indications sont soutenues par ENERGIA Legno SUISSE www.energia-legno.ch
10. FONCTIONNEMENT NORMAL
Après avoir positionné les clapets correctement, introduire la charge de bois horsaire indiqué évitant surcharges qui provoquent effort anormaux et déformations (selon les indications du chap. DESCRIPTION TECHNIQUES). Vous doivent utiliser l'appareil toujours avec la porte fermée, pour éviter des problèmes du au surchauffage (forge effect). La non observance de cette règle fait échoir la garantie.
Les appareils avec fermetre automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des raisons de sécurité, avec la porte du foyer fermée (sauf pendant le chargement du combustible ou l'enlevement des cendres).
Les appareils sans fermeture automatique des portes (type 2) doivent etre raccordés à leur propre tuyau d'évacuation de la fumee. Le fonctionnement avec porte ouverte n'est permis que sous surveillance.
IMPORTANT: Pour des raisons de sécurité, la porte du foyer ne peut etre ouverte que pendant le chargement du combustible. Le foyer doit rester fermé pendant le fonctionnement et les périodes pendant lesquelles l'appareil n'est pas utilise
Les régulateurs situés sur la face avant permettant de régler l'émission de chaleur duurreil. Ils doivent etre ouverts en fonction du besoin calorifique. La meilleure combustion (avec émissions minimum) s'obtient quand, en chargeant du bois, la plus grande partie de l'air pour la combustion passa a travers le regulateur de l'air secondaire. Il ne faut jamais surcharger l'appareil .
Trop de combustible et une trop grande quantite d'air ne peuvent provoquer la surchauffe du apparil et donc l'endommager. Les dommages causés par surchauffe ne sont pas couverts par la garantie.
Il faut donc toujours utiliser le apparéil avec la porte fermée (abaissée) pour éviter l'effet de forge.
Le reglage des clapets, nécessaire pour obtenir la performance calorifique nominale avec une dépression à la cheminée de 12 Pa 1,2 mm de colonne d'eau) est le suivant: voir chap. DESCRIPTION TECHNIQUES. Le appeareil est un appeareil à alimentation intermittente.
Outre au réglage de l'air pour la combustion, l'intensité de la combustion et donc la performance calorifique de Toutte appareil sont influencés par la cheminée. Un bon tirage de la cheminée demande un réglage plus réduit de l'air pour la combustion, tandis qu'un tirage réduit nécessite plutot d'un réglage correct de l'air pour la combustion. Pour vérifier la bonne combustion, il faut vérifier que la fumée qui sort de la cheminée soit transparente.
Si elle est blanche, cela signifie que l'appareil n'a pas ete regle correctement ou bien le bois est trop mouille; si au contraire la fumee est grise ou noire, esta signifie que la combustion n'est pas complete (il faut avoir une plus grande quantite d'air secondaire).
ATTENTION : Lorsque I'on rajoute le combustible sur les braises en l'absence de flamme, un développement important de fumées pourrait etre constaté.Dans ce cas, un mélange explosif de gaz et d'air pourrait se former et, dans les cas extrêmes, une explosion. Pour des motifs de sécurité, il est conseilé d'effectuer une nouvelle procedure d'allumage en utilisant des petites baguettes en bois.
10.1. UTILISATION DU FOUR (ou presente)
Après avoir nettoyé la grille, chargez le combustible. L'apport d'air pour la combustion peut influencer sensiblement la température du four. Un tirage suffisant de la cheminée et des conduits bien propres pour le flux des fumées chaudes autour du four sont des conditions fondamentales pour un bon résultat de cuisson. La plaque du four peut être située à différents niveaux. Les gâteaux épais et les grands rots doivent être enfournés au niveau le plus bas, les gâteaux plats et les biscuits au niveau moyen et le niveau supérieur peut être utilisé pour rechauffer ou rissoler.
10.2. FONCTIONNEMENT PENDANT LES PÉRIODES DE TRANSITION
Pendant la période de transition, c'est-à-dire quand les températures externes sont plus élevées, en cas d'augmentation imprévue de la température, il peut se produir certaines difficultés avec le tuyau d'évacuation de la fumée qui font que les gaz de combustion ne sont pas complètement aspirés. Les gaz de décharge ne seront plus complètement (forte oedur de gaz).
Dans de tels cas, secouez plus fréquement la grille et augmenter l'air pour la combustion. Ensuite chargez une quantité réduite de combustible en faisant en sorte que celui-ci brûle plus rapidement (avec plus de flammes) et le tirage du tuyau d'évacuation de la fumée se stabilise. Contrôlez également que toutes les ouvertures pour le nettoyage et les raccordements à la cheminée soient hermétiques. En cas d'incertitudes, renoncer à utiliser 'appareil.
11. ARRET PENDANT L'ETE
Après avoir réalisé le nettoyage du foyer, de la cheminée et du conduit de la fumée, en réalisant l'élimination totale de la cendre et d'autres évuctuels résidus, il faut fermer toutes les portes du foyer et les relatifs clapets. Si l'appareil est terminé de la cheminée, il faut fermer son orifice de sortie. On conseille de réaliser l'opération de nettoyage du conduit de fumée au moins une fois par an. Il faut vérifier entre temps l'effectif état des garnitures lesquelles, si elles ne sont pas parfaitement intégrés, ne garantissant pas le bon fonctionnement de l'appareil! Dans ce cas il est nécessaire le remplacement des mêmes. En cas d'humidity de la salle ou se trouve l'appareil, il faut préparer des sels absorbants à l'intérieur du foyer. Protégger les parties en fonte, si l'on peut maintainir inaltéré dans le temps l'aspect esthétique, avec de la vaseline neutre.
12. ENTRETIEN ET SOIN
Controler, en le nettoyant, au moins une fois par an, la prise d'air externe.
La cheminée doit être régulièrement ramonnée par le ramoneur.
Faites controler par votre ramoneur de zone l'installation de la cheminée, le raccordement et l'aération.
IMPORTANT: entretien et sein qui ne peut avoir lieu qu'vec l'appareil froid. Utiliser exclusivement des pieces de rechange expressement autorises et offertes par La NORDICA. En cas de besoin, nous vous prions de vous adresser à votre revendeur spécialisé. L'APPAREIL NE POT PAS ÉTRE MODIFIE!
12.1. LES FAIENCES
Les faïences La NORDICA sont des produits de haute fabricationartisanale et comme tels, elles peuvent présenter de très petits grumeaux, des craquelures et des imperfections chromatiques. Ces caractéristiques sont la preuve de leur grande valeur. L'émail et la faïence, pour leur différent coefficient de dilatation, produit des microfissures (craquelure) qui en démontré l'authenticité.
Pour nettoyer les faiences, nous conseillons d'utiliser un chiffon doux et sec; un détergent ou produit liquide quelconque pourrait pénétre à l'intérieur des craquelures et lesmetre en évidence d'une façon permanente.
12.2. PRODUITS EN PIERRE OLLAIRE
La pierre ollaire doit etre nettoyee avec du papier de verre trs fin ou avec une eponge abrasive. NE PAS utilise aucun detergent ou liquide.
12.3. PRODUITS VERNIS
Après des années d'utilisation du produit, le changement de couleur des pieces vernies est un phénomène complètement normal. Ce phénomène est provoqué par le changement brutale de la température à laquelle un produit est soumis pendant le fonctionnement et par le vieilissement de la peinture elle-même avec le passage du temps.
ATTENTION: avant toute nouvelle application de peinture, il faut pouvoir le nettoyage et enlever tout residu de la surface à peindre.
12.4. PRODUITS ÉMAILLES
Pour le nettoyage des parties peintes, utilise de I'eau savonneuse ou des détergents non abrasifs ou chimiquement non agressifs. NE PAS laisser sécher de I'eau savonneuse ou de détergent après le nettoyage. Il faut pouvoir à es faire enlever immidiatement.
12.5. PIECES CHROMÉES
Dans le cas les pièces chromées représentait une couleur avec reflets bleus suite à une surchauffe, utiliser un produit de nettoyage ajustat pour solutionner cet inconvenient.
12.6. NETTOYAGE DE LA VITRE
Grace a une entree specifie de l'air secondaire, la formation de depots de saleted sur la vitre de la porte est efficacement ralentie. Cependant il est impossible de I'eviter completeement avec I'utilisation des combustibles solides (en particulier le bois humide) mais ceci ne doit pas etre considere comme un defaut de I'appareil.
IMPORTANT: Il ne faut nettoyer la vitre panoramaque que quand I'appareil est froid pour en eviter I'explosion. Le nettoyage peut etre effectue avec des produits specifiques ou bien en frottant la vitre avec une boule de papier journal (quotidien) humidifié et passé dans la cende. Ne pas utiliser cependant de chiffons, produits abrasifs ou chimiquement agressifs.
La procedre correcte d'allumage, l'utilisation de la quantite et du type de combustibles adequats, la position correcte du regulateur de I'air secondaire, le tirage suffisant de la cheminee et la presence d'air comburant sont les conditions indispensablees pour le fonctionnement optimal de I'appareil et garantissant le nettoyage de la vitre.
RUPTURE DES VITRES: Les vitres sont en vitrocéramique résistante à des poussées thermiques allant jusqu'à 750^ et ne sont donc pas sujettes à des chocs thermiques. Elles ne peuvent se rompre que par chocs mécaniques (coups ou ferméture violente de la porte, etc.) Par conséquent, le remplacement de la vitre n'est pas sous garantie.
12.7. NETTOYAGE TIROIR DES CENDRES
Tous les apparéils ont une grille foyer et un tiroir cende pour la récolte des cendres Figure 8 page 43.
Nous youe cseillons de vider periodquement le tiroir cendre et d'eviter son remplissage total, pour ne pas surchauffer la grille. En outre,
nous youe conseillons de laisser always 3-4 cm de cendre dans le foyer.
ATTENTION: Les cendres enlevées du foyer doivent être placeés dans un récipient de matériel ignifuge équipé d'un couvercle étanché. Le récipient doit être place sur un sol ignifuge, loin de matérieliaux inflammables jusqu'à l'extinction et refroidissement complet. Contrôler, en le nettoyant, au moins une fois par an, la prise d'air externe.
12.8. NETTOYAGE DU TUYAU D'ÉVACUATION DE LA FUMEE
La procedre corecte dallumage, l'utilisation de quantités et types de combustibles appropriés, le juste positiennement du registre de l'air Secondaire, le tirage suffisant de la cheminee et la presence d'air comburant sont indispensablees pour le fonctionnement optimal de I'appareil et garantissant le nettoyage de la vitre.
Nous recommandons d'effectuer un nettoyage complet de I'appareil au moins une fois par an ou chaque fois que neccessaire (problèmes de mauvais fonctionnement avec faible rendement). Un depot excessif de suite peut provoquer des problemes de decharge des fumées et l'incendie du tuyau d'évacuation lui-même. Cette opération, qui ne peut avoir lieu qu'avac I'appareil froid, devrait être effectuee par un ramoneur qui en même temps, peut faire une inspection du tuyau d'évacuation de la fumée (verifier la presence d'eventuels depots).
13. DÉTERMINATION DE LA PUISSANCE THERMIQUE
Il n'existe pas de règle absolu que permette de calculer la puissance correcte nécessaire. Cette puissance dépend de l'espace à chauffer mais aussi en grande mesure de l'isolement. En moyenne, la puissance calorifique nécessaire pour une piece ajustement isolée sera de 30 kcal/h par m³ (pour une température extérieure de 0 °C).
Etant donne que 1 kW correspond à 860 kcal/h, nous pouvons adopter une valeur de 38 W/m³.
Supposons que vous souhaitezCHAuffer une piece de 150m^3 (10× 6× 2,5m) d'un apartement isolé, vous aurez besoin de 150m^3× 38 W/m³ = 5700 W ou 5,7 kW. Par conséquent, comme chauffage principal, un apparéil de 8 kW sera suffisant.
| Valeur indicative de combustion | Quantité demandée par rapport à 1 kg de bois sec | |||
| Carburant Unità kcal/h kW | ||||
| Bois sec (15% d'humidité) kg 3600 4.2 | 1,00 | |||
| Bois mouillé (50% d'humidité) kg 1850 | 2.2 1,95 | |||
| Briquettes de bois kg 4000 5.0 0,84 | ||||
| Briquettes de lignite kg 4800 5.6 0,75 | ||||
| Anthracite normal | kg 7700 8.9 0,47 | |||
| Coke | kg 6780 7.9 0,53 | |||
| Gaz naturel | m³ | 7800 9.1 0,46 | ||
| Mazout | L | 8500 9.9 0,42 | ||
| Electricité | kW/h | 860 | 1.0 4,19 | |
1
- Materialie conforme alle Norme e Regolamentazioni attuali ed a quanto previsto alla Legge.
Material comply with all current Standards and Regulations and to those envisioned by the Law.
Material samtlichen geltenden und vom Gese vorgesehenen Normen und Vorschriften entspre - Matériau conforme à toutes les Normes et aux Réglementations actuelles prévues par la Loi.
1\*
Conduit de fumée en acier avec double chambre isolée avec matériel résistant à 400^ . Efficnce 100% excellente
Conduit de fumée en réfractaire avec double chambre isolée et revêtement externe en béton allégé. Efficnce 100% excellente
Conduit de fumée traditionnel en argile section carrée avec séparations. Efficience 80% excellente
4
Éviter conduits de cheminée avec section rectangulaire interne dont le rapport soit différent du dessin. Efficiency 40% médiocre
2
1
2
3
4
1
Tête de cheminée industrielle à éléments préfabriqués, elle permet une excellente évacuation des fumées.
2
Tête de cheminéeartisanale. La juste section de sortie doit être minimum 2 fois la section interne du conduit de fumée, idéal 2,5 fois.
3
Tete de cheminée pour conduit de fumée en acier avec cône interne déflecteur des fumées.
4
En cas de conduits de cheminée à cote, une tete de cheminée devra surmonter l'autre d'au moins 50 cm dans le but d'éviter transferts de pression parmi les conduits themselves.
5
La tete de cheminée ne doit pas avoir d'obstacles dans les 10 m depuis les murs, nappes et arbres. Au cas contraire il faut soulever la tete de cheminée d'au moins 1 m au dessus de l'obstacle. La tete de cheminée doit surmonter la ligne de faite du toit d'au moins 1 m.
| COMIGNOLI DISTANZE E POSIZIONAMENTO UNI 10683 CHIMNEY CAPS - DISTANCES AND POSITIONING UNI 10683 SCHORNSTEINE ABSTÄNDE UND STELLUNG UNI 10683 TETES DE CHEMINEE ET POSITIONNEMENT UNI 10683 | |
| Inclinazione del fatto Inclination of the roof Dachneigung Inclinaison du toit | a >10° |
4
B
Toutes les distances minimales de (cm) securite sont indiquees dans l'etiquette du produit et on il NE FAUT PAS descendre au-dessous des valeurs indiques (voir INFORMATION S MARQUAGE CE).
5
| A | Chiusura ermetica | Hermetic closure | Hermetischer Verschluss | Fermeture hermetique |
| B | Acciaio Inox | Stainless steel | Stainless steel Acier | Inox |
| C | Tamponamento | Plugging Ab | dichtung Tamponnentment | |
| D | Sportello di ispezione | Inspection hatch | Inspektionsklappe | Porte inspection |
6
7
Cette déclaration de performance est délivrée sous la responsabilité exclusive du fabricant cité au point 4.
La Maison constructrice n'est pas tenue à respecter ces données et ces modèles: elle se réserve le droit d'apporter des modifications et des améliorations sans préavis.
La NORDICA S.p.A.
Via Summano, 104 - 36030 Montecchio Precalcino - VICENZA - ITALIA
Tel: +39 0445 804000 - Fax: +39 0445 804040
email: info@lanordica.com - http: www.lanordica-extraflame.com
