MODE D'EMPLOI Stylistic Q736 FUJITSU

System Manuel d’utilisation FUJITSU Tablet STYLISTIC Q736Nous vous félicitons d’avo ir acheté un produit innovant de Fujitsu. Vous trouverez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet : " http://www.fujitsu.com/fts/" Des mises à jour des pilotes sont disponibles sous : "http://support.ts.fujitsu.com/down load" Pour toute question technique, veuillez vous adresser à :

• notre ligne Hotline/Service Desk (voir liste des Service Desks fournie ou sur Internet : " http://support.ts.fujits u.com/contact/servicedesk")

• votre point de vente Nous vous souhaitons beaucoup de plaisir avec votre nouveau système Fujitsu !Publié par / adresse de contact dans l’UE Fujitsu Te chnology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Germany

• http:// www.fujitsu.com/fts/" Copyright © Fujits u Technology Solutions GmbH 2016. Tous droits réservés. Date de publication 03/2016 N° de commande: A26391-K448-Z320-1-7719, édition 1FUJITSU Tablet STYLISTIC Q736 Manuel d’utilisation Grâce à une technologie novatrice… 7 Ports et éléments de commande 9 Remarques importantes 12 Première mise en service de votre appareil 16 Utilisation du tablet PC 20 Accessoires pour votre Tablet PC (en option) 36 Fonctions de sécurité 57 Connecter des périphériques 67 Réglages dans l’utilitaire BIOS Setup 72 Analyse des problèmes et conseils 75 Caractéristiques techniques 85 Remarques du constructeur 92 Index 100Remarque Les indications de description du produit correspondent aux spécifications de conception de F ujitsu et sont fournies à des fins de comparaison. Les résultats effectifs peuvent être différents en raison d’un certain nombre de facteurs. Fujitsu se réserve le droit de modi fier les caractéristiques techniques du produit à tout moment et sans préavis. Fujitsu rejette toute responsabilité relative à d’éventuelles omissions ou erreurs techniques ou rédactionnelles. Marques déposées Fujitsu, le logo Fujitsu et STYLISTIC sont des marques déposées de Fujitsu Limited ou de ses filiales aux Etats-Unis et dans d’autres p ays. Microsoft et Windows sont des marques commerciales o u des marques dépo sées de Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays. Adobe Reader est une marque commerciale d’Adobe Systems Incorporated. Toutes les autres marques mentionnées d ans le présent document appartienne nt à leurs propriétaires respectifs. Copyright Aucune part ie de cette publication ne peut être copiée, reprod uite ou traduite sans l’autorisation écrite préalable de Fujitsu. Aucune partie de cette publication ne peut être enregistrée ou transmise par quelque procédé électronique que ce soit sans l’autorisation écrite préalable de Fujitsu.Sommaire Sommaire Grâceàunetechnologienovatrice… p. 7
• Informationscomplémentaires p. 7
• Symboles Portsetélémentsdecomman de p. 8

Déballage et cont rôle de l’appareil . .......................................................

Première mise so us tension de l’appareil . . . . . . ............................................

signale une action à exécuter.

signale un résultat. Cette police signale des données à s aisir dans une boîte de dialogue ou dans une ligne de co mmande, telles q ue votre mot de passe Name123) ou une commande permettant d’exécu ter un programme (start.exe) Cette police signale des informations émises par un programme sur l’écran, par exemple : L’installation est terminée ! Cette police signale

• des concepts et des textes dans une interface logicielle, par exemple : Cliquez sur Enregistrer

• des noms de programmes ou de fichiers, comme Windows ou setup.exe. "Cette police" signale

• des liens vers d’autres sections, par exemple "Consignes de sécurité"

• des liens vers une source externe, comme une adresse Web : pour en savoir plus, rendez-vous sur " http://www.fujitsu.co m/fts/"

• des noms de CD et de DVD, ainsi que d es désignations e t titres d’autres documents. Exemples : "CD/DVD Drivers & Utilities" ou Manuel "Sécurité/règles" Bouton signale une touche du clavier, par exemple : F10 Cette police signale des concepts et des textes q ue l’on souhaite souligner ou mettre en évidence, par exemple : Ne pas éteindre l’appareil 8 FujitsuPorts et éléments de comm an de Portsetélémentsdecommande Ce chapitre contient la description des différents composants m atériels de votre appareil. Vous y trouverez un aperçu des voyants et des ports de l’appareil. Familiarisez-vous avec ces différents éléments avant d’utiliser l’ordinateur. Face avant

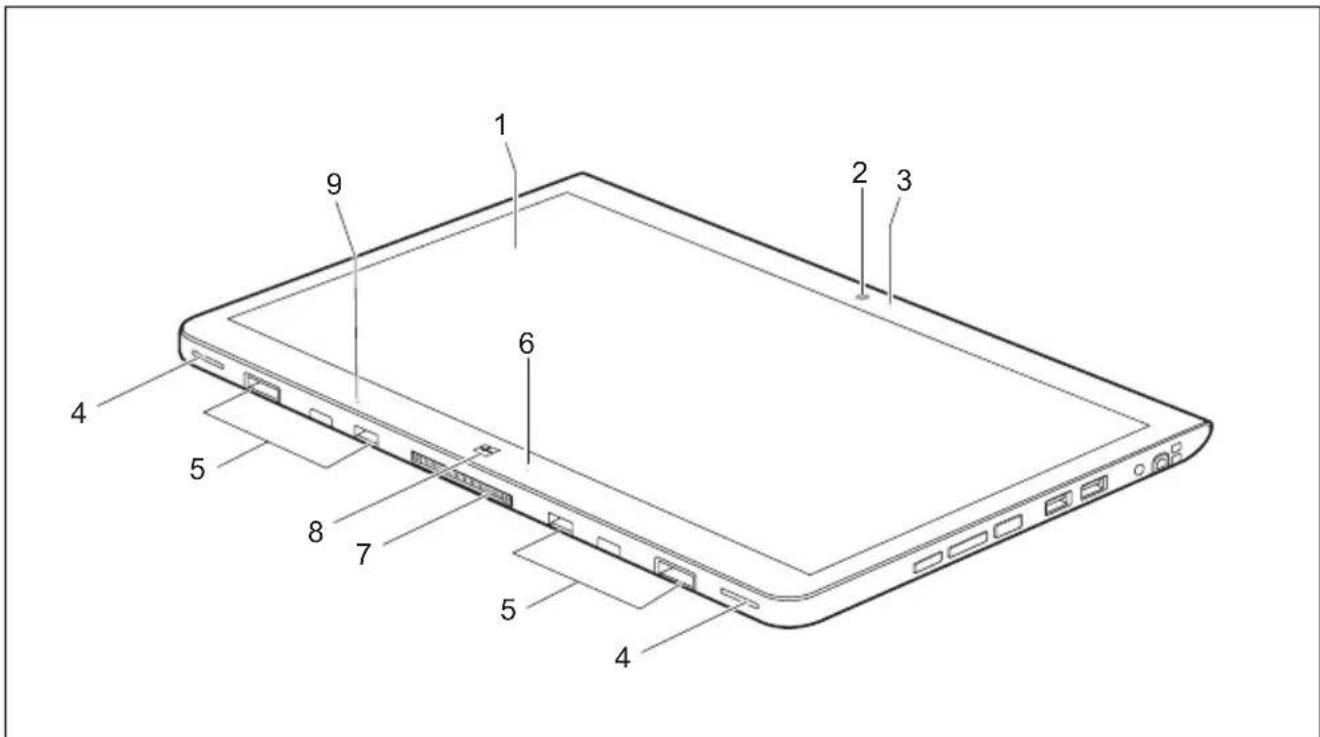

1 = Ecran tactile 2=Caméra 3 = LE D de caméra 4 = Haut-parl eurs 5 = Fixation mécanique pour Keyboard Docking/station d’accueil 6 = Voyant Marche 7 = Port d’accu eil (docking) 8 = Bouton Windows 9 = Capteur de luminosité ambiante Fujitsu 9Portsetélémentsdecommande Côté gauche

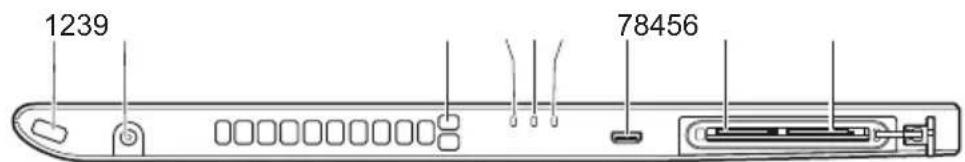

1 = Dispositif Security Lock 2 = Prise de tension continue (DC IN) 3 = Œillet pour cordon de stylet en option 4 = Voyant marche 5 = Voyant Charge de batterie 6 = Voyant des composants radio 7 = Port micro-HDMI 8 = Logement pour carte mémoire (sous cache) 9 = Logement pour carte SIM (sous cache) Côté droit

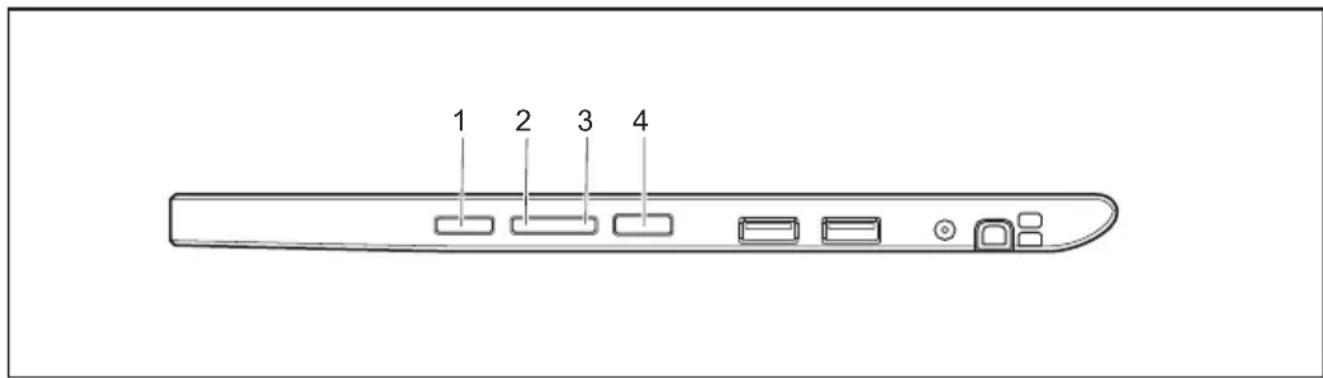

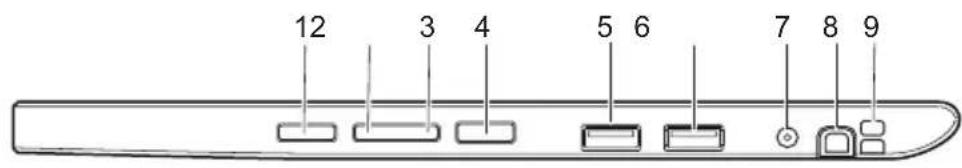

1 = Bouton de raccourci 2=Bou tondediminutionduvolume 3 = Bouton d’augmentation du volume 4=Bou ton Marche/Arrêt 5 = Port USB (USB 2.0) 6 = Port USB (USB 3.0) 7=Por t unique pour casque et microphone 8 = Logement pour s tylet 9=Œil let pour cordon de stylet en option 10 FujitsuPorts et éléments de comm an de Panneau arrière (2 variantes : sans trous filetés ou avec trous filetés et lecteur de cartes à puce)

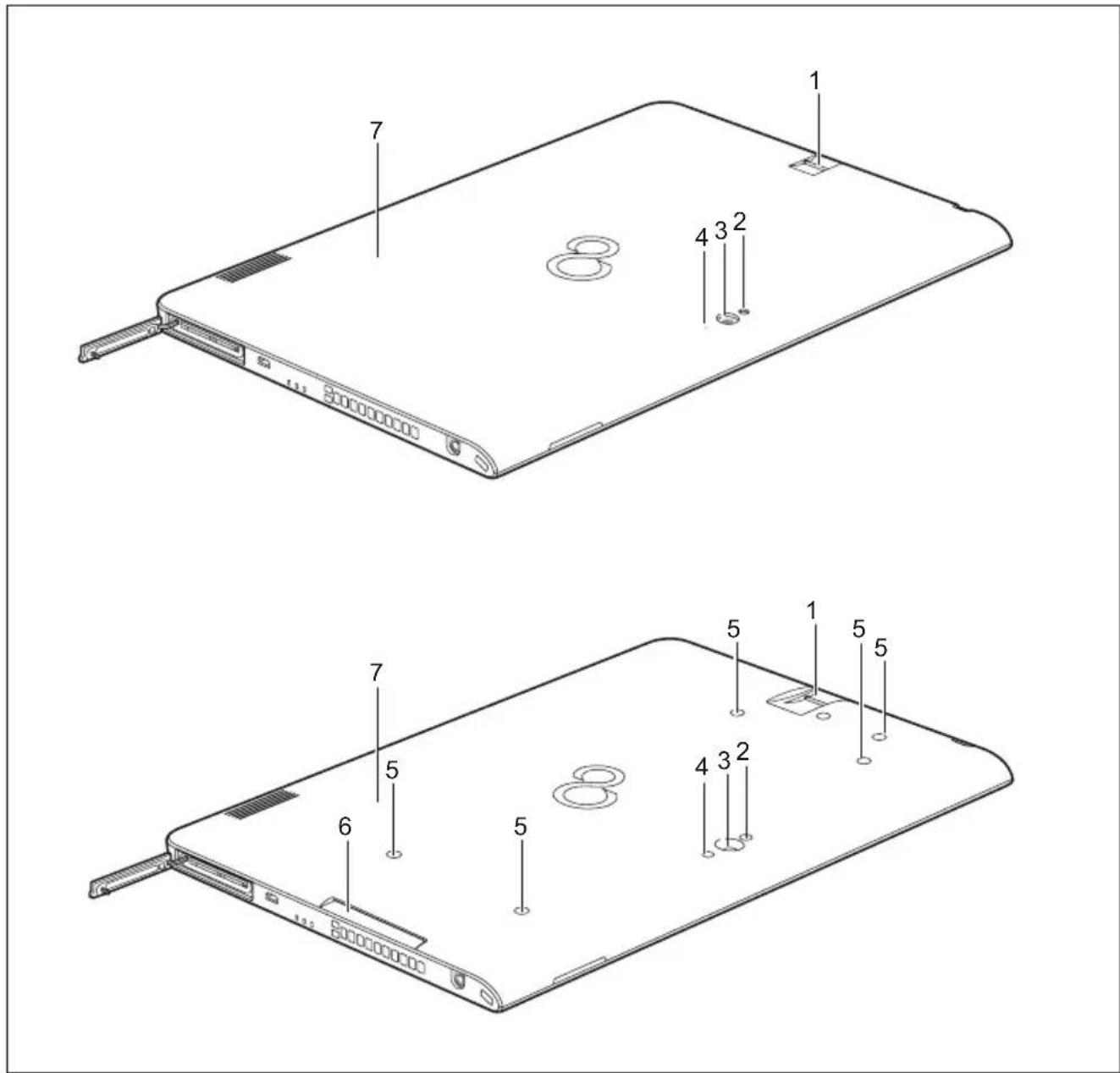

1 = Capteur d’empreinte digitale (selon configuration) 2 = Lampe de caméra 3=Caméra 4 = L ED de caméra 5 = Trous filetés (selon configuration) pour fixation d’accessoires 6 = Lecteur de SmartCard (selon lconfiguration) 7 = NFC (Near Field Communication) (selon configuration) Fujitsu 11Remarques importantes Remarques importantes RemarquesimportantesRemarques Ce chapitre contient des consignes de sécurité que vous devez ab solument observer lorsque vous utilisez votre tablet PC. Les autres consigne s vous fournissent des informations utiles concernant votre tablet PC. Consignes de sécurité Consignesde sécuritéConsignes Respectez les consignes de sécurité indiquées dans le manuel "Sécurité/règles" ainsi que ci-après. Lisez attentivement les paragraphes du manuel identifiés pa r le symbole ci-contre. Lors du branchement et du débranchement des câbles, respectez les consignes figura nt dans le présent manuel d’utilisation. Respectez les consignes relatives aux conditions a m biantes du chapitre

Caractéristiques techniques", Page 85 et le s consignes du chapitre "Prem ière mise en service de votre appareil", Page 16 avant de mettre votre Tablet PC en service et sous tension pour la première fois. Pour le ne ttoyage, tenez compte des indications de la section " Nettoyage du tablet PC", Page 15. Respectez les consignes de sécurité supplémentaires pour appareils avec composants radio dans le manuel "Sécurité/règles". Ce tablet PC sat isfait aux dispositions en matière de sécurité applicables aux équipements informatique s. En cas de doute sur l’utilisation du tablet PC dans un environnement donné, veuillez vous adresser à votre point de vente ou à notre Hotline/Service Desk. Consignes de sécurité supplémentaires pour les appareils équipés de composants radio Composantradi oWirelessLANBluetooth,consignesdesécurité Si votre Tablet PC est équipé d’un composant radio (Wireless LAN/ Bluetooth, UMTS/LTE), vous devez impérativement respecter les consignes de sécurité suivantes :

• Désactivez les composants radio lorsque vous prenez l’avion ou conduisez u ne voiture.

• Désactivez les composants radio lorsque vous entrez dans un hôpital, une salle d’opération ou que vous vous trouvez à proximité d’un système électronique médical. Les ondes rad io transmises peuvent perturber le fonctionnement des appareils médicaux.

• Désactivez les composants radio lorsque vous approchez l’appareil de gaz inflammables ou d’un environnement e xplosif (p. ex. des stations-service, un atelier de peinture) car les ondes radio transmises peuvent provoquer une explosion ou un incendie. Pour de plus amples informations sur la manière d’activer et d e désactiver les composants radio, reportez-vous au chapitre " Activation et désactivation des composants radio", Page 34. 12 FujitsuRemarques importantes Protection de l’écran Ne le mouillez pas et ne le nettoyez pas avec un chiffon détrempé. Ne posez aucun objet sur l’écran pour ne pas l’endommager. Au cours de l’utilisation normale de l’appareil, de petites particules de poussière ou de saleté peuvent se déposer sur la pointe du stylet et rayer l’écran. Aucune garantie n’est accordée pour les écrans rayés. Economie d’énergie RemarquesEnergieEconomiedec ourant Si vous n’utilisez pas v otre tablet PC, éteignez-le. Lorsque vous n’utilisez pas les périphériques raccordés, mettez-le s hors tension. Si vous utilisez les fonctions d’économie d ’énergie, le tablet PC consomme moi ns d’énergie. Le tablet PC offre alors une plus grande autono m ie et sa batterie n’a pas b esoin d’être rechargée aussi souvent. Son rendement énerg étique sera amélioré et ses effets sur l’environnement seront moindres. Vous éco nomisez tout en préservant l’environnement. Economie d’énerg ie sous Windows ► Utilisez les fonctions d’économie d’énergie mise s à votre disposition, comme décrit au chapitre " Utilisation des fonctions d’économie d’énergie", Page 31. Fujitsu 13Remarques importantes Utilisation en déplacement du tablet PC UtilisationlorsdedéplacementsRemarquesTrans portTabletPC Respectez les consignes suivantes lorsque vous voya gez avec votre tablet PC. Avant de partir en voyage ► Sauvegardez les données importantes du disque dur. AvantdepartirenvoyageVoyage ► Eteignez les composants radio pour des raisons de sécurité des données. En cas de trafic de données sa ns fil, il est aussi possible que des personnes non autorisées puissent recevoir des données. Vous trouverez des cons ignes sur l’activation du cryptage de données d ans la documentation four nie avec vos composants radio. ► Si vous avez l’inten tion d’utiliser votre Tablet PC à bord d’un avion, demandez à la compagnie aérie nne si elle l’autorise. Si vous voyagez dans un autre pays ► Lorsque vous voya gez à l’étranger, assurez-vous que le bloc d’alimentation peut fonctionner sur la tension sec teur disponible localement. Si ce n’est pas le cas, procurez-vous le bloc d’alimentatio n adapté à votre tablet PC. N’utilisez aucun autre convertisseur de tension ! ► Vérifiez si la tension secteur locale et le câ ble sect eur sont compat ibles. Si cela n’est pas le cas, achetez un câble secteur répondant aux conditions locales. ► Renseignez-v ous auprès de l’administration compétente du pays de destination pour savoir si vous pouvez y utiliser v otre tablet PC avec les composants radio intégrés (vo ir aussi " Marquage CE", Page 93). TransportdutabletPC Protégez le tablet PC contre les fortes secousses et les températures excessives (le rayonnement direct du soleil dans la voiture, par exemple). ► Mettez le tablet PC hors tension. ► Retirez les fiches secteur de l’adaptateur d’alimentation et de t ous les périphériques des prises secteur. ► Retire z le câble de l’adaptateur d’alimentation et les câbles de données de tous les périphériques ► Pour transporter le tablet PC, utilisez une sacoche appropriée pour le protéger de la poussière et des chocs. 14 FujitsuRemarques importantes Nettoyage du tablet PC Le nettoyage de l’intérieur du boîtier ne doit être effectué que par des techniciens autorisés. Utilisez exclusivement des produits de nettoyage spécialement destinés aux ordinateurs. Les produits d’entretien et de nettoyage ménagers normaux peuvent endommager les inscriptions du clavier et du tablet PC, la peinture, voire le tablet PC lui-même. Veillez à ce qu’aucun liquide ne pénètre à l’intérieur du tablet PC. L’écran tactile se raye très facilement ! Nettoyez la surface de l’écran uniquement avec un chiffon très doux et légèrement humidifié. ► Mettez le tablet PC hor s tension. NettoyageConsignesTabl et PCClavierPavétacti leEcrantactile

Vous pouvez nettoyer la surface du boîtier avec un chiffon sec. Si le boîtier est très sale, utilisez un chiffon humide préalablement trempé dans une solution d’eau et de détergent do ux pour vaisselle et bien essoré. Fujitsu 15Première mise en service de votre app areil Première mise en service de votre appareil PremièremiseenserviceMiseenservice Observez le chapitre "Remarqu es importantes", Page 12. Si votre appareil est équipé d’un système d’exploitation Window s, les pilotes matériels nécessaires et les logiciels fou rnis sont déjà préinstallés. Avant la première mise sous tension de l’appareil, raccordez-le au secteur par le biais de l’adaptateur d’alimentation, voir " Raccorder l’adaptateur d’alimentation", Page 17. L’adaptateur d’alimentation doit être raccordé pendant toute la procédure d’installation. Lors de la première mise sous tension de v otre appareil, un autodiagnostic s’exécute. Différents messages p euvent apparaître. L’écran peut rester sombre ou scintiller brièvement. Suivez les indications données à l’écran. Evitez absolument de mettre l’appareil hors tension pendant la première mise en service. Vous devez charger la batterie pour utiliser votre ordinateur en mode batterie. Lorsque l’appareil est utilisé en déplacement, l’accumulateur intégré lui fournit l’énergie nécessaire. Vous pouvez augmenter l’autonomie en tirant pro fit des fonctions d’économie d’énergie disponibles. La connexion des périphériques (par ex. souris, imprimante) à votre Tablet PC est décrite dans le Manuel d’utilisation de votre appareil. Déballage et contrôle de l’appareil Si vous constatez des dommages dus au transport, informez-en immédiatement votre point de vente ! ► Déballez les différents éléments. EmballageTransport ► Vérifiez si l’app areil pré sente des dommages apparents dus au tran sport. Conservez l’emballage d’origine, il pourra vous servir lors d’un transport ultérieur. 16 FujitsuPremière mise en service de votre app areil Choix d’un emplacement Choixd’unemplacementAppareilAdaptateurd’alim entation Avant de mettre votre ap pareil en place, c hoisissez un emplacement adéquat. Suivez pour cela les conseils suivants :

• Ne posez jamais l’appareil et l’adaptateur d’alimentation sur une surface sensible à la chaleur. Dans le cas contraire, la surface risque d’être endommagée.

• Ne posez jamais l’appareil sur une surface non rigide (par e x. sur la moquette, des meubles rembourrés, un lit). A défaut, des dommages par surchauffe pourraient se produire.

• Pendant le fonctionnement normal, la face inférieure de l’appareil devient chaude. Un contact prolongé avec la peau peut être désagréable, voire provoquer des brûlures.

• Posez l’appareil sur une surface plane et stable. N’oubliez pas que les pieds en caoutchouc de l’appareil peuvent laisser des marques sur les surfaces sensibles.

• L’espace libre autour de l’appareil et de l’adaptateur d’alimentation doit être d ’au moins 100 mm / 3,97po pour permettre une ventilation suffisante.

• Evitez d’exposer l’appareil à des conditions d’environnement extrêmes. Protégez l’appareil de la poussière, de l’humidité et de la chaleur. Raccorder l’adaptateur d’alimentation Préparerlami se enservic eAdaptateurd’alim entation Respectez les con signes de sécurité figurant dans le manuel "Sicherheit/Re gularien" ci-joint. Le câble secteu r livré avec l’appareil répond aux exigences du pays dans lequel vous av ez acheté l’appareil. Assurez-vous que ce câble secteur est autorisé dans le pays dans lequel vo us l’utilisez.

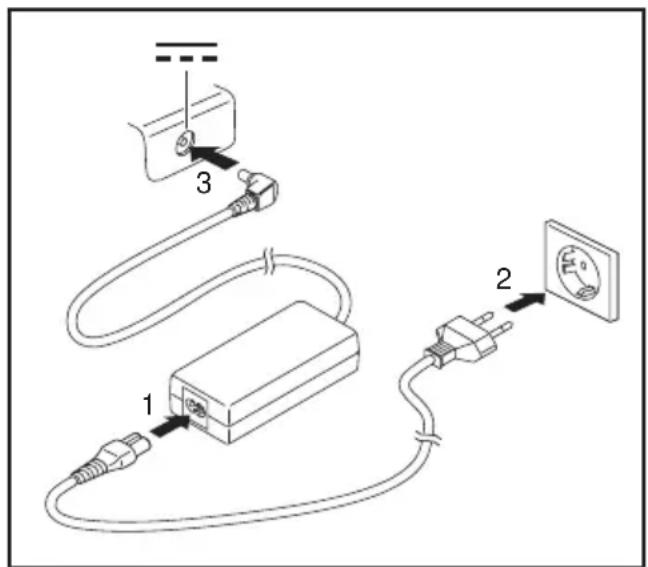

► Raccordez le câble secteur (1) à l’adaptateur d’alimentation. ► Branchez le câble secteur (2) sur une p rise de courant. ► Raccordez le câble de l’adaptateur d’alimentation (3) à la prise de tension continue (DC IN) de l’appareil. Fujitsu 17Première mise en service de votre app areil Première mise sous tension de l’appareil Premièremisesoustension Le logiciel fourni est installé et configuré lors de la première mise sous tension de l’appareil. Cette procédure ne doit pas être interrompue ; prévoyez par conséquent un certain temps pour son exécution et raccordez l’appareil à la tension secteur par l’intermédiaire de l’adaptateur d’alimentation. Pendant l’installation, vous ne devez redémarrer l’appareil que si le système vous y invite ! Le système d’exploitati on est préinstallé sur le disque dur pour faciliter la mise en service de votre a ppareil.

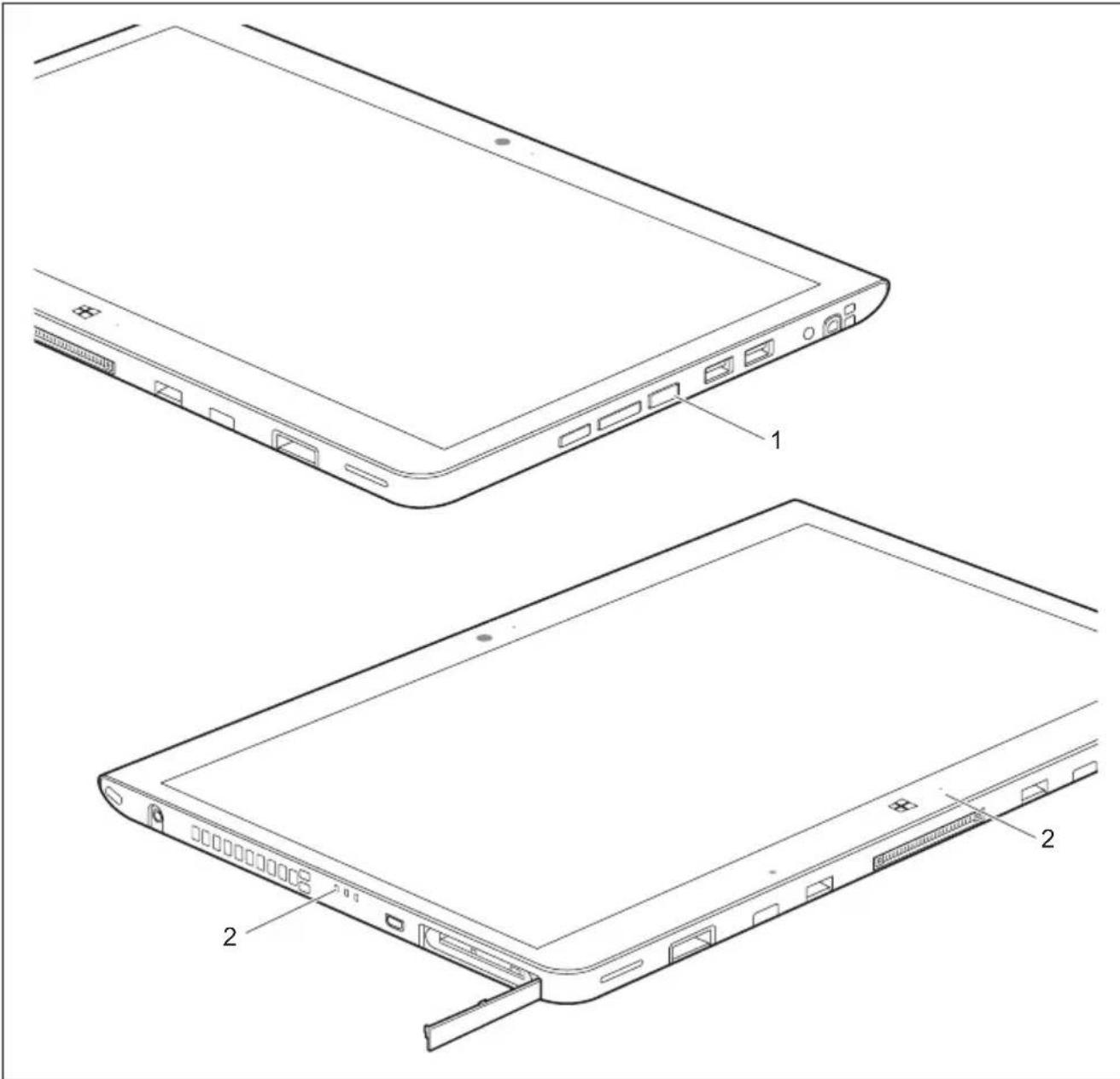

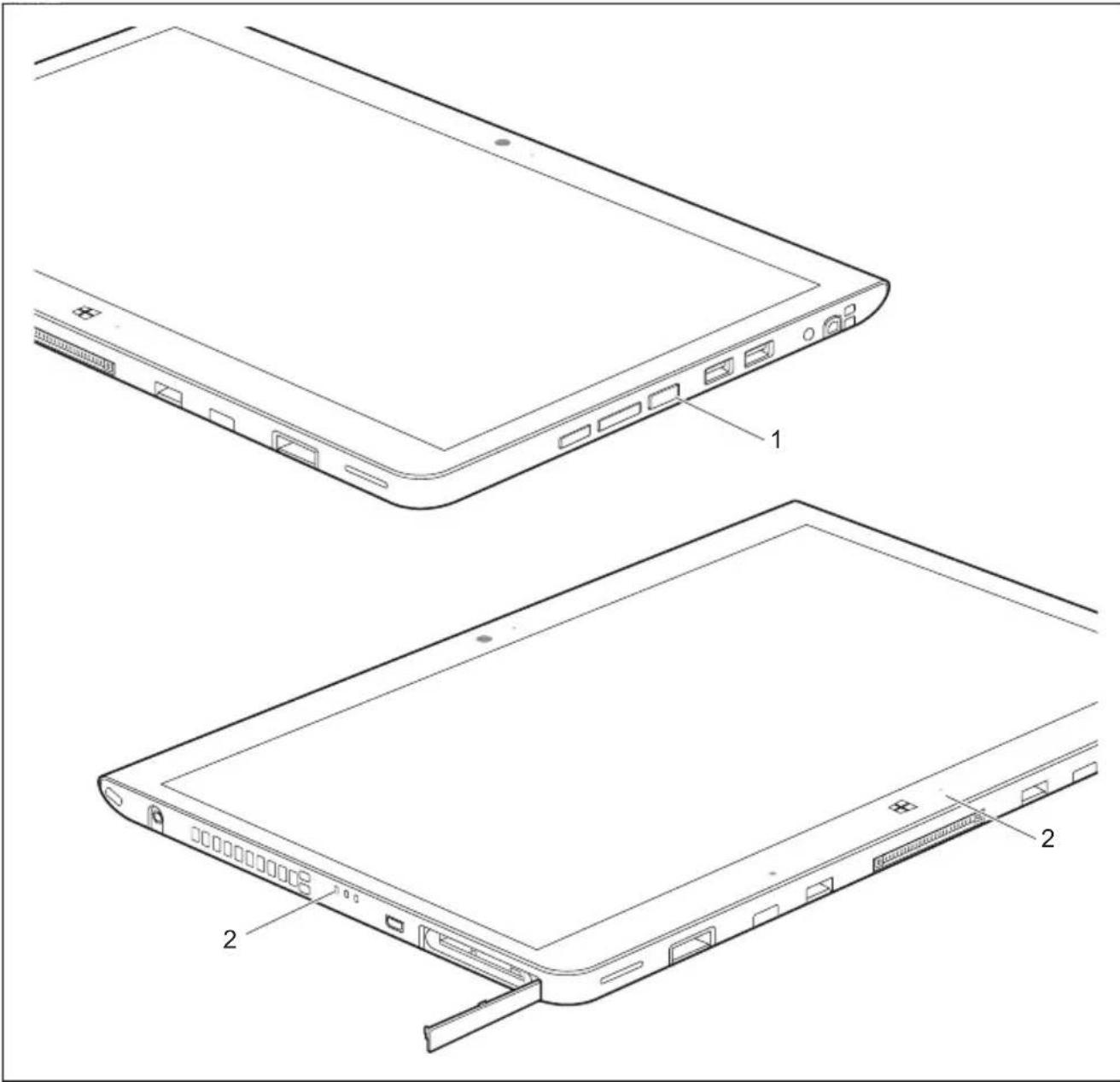

► Appuyez sur le bouton Marche/Arrêt (1) pendant env. 1 seconde po ur mettre l’appareil sous tension.

s voyants de marche ( 2) rest ent allumés tant que le système est sous tension. 18 FujitsuPremière mise en service de votre app areil ► Pendant l’installation, suivez les indications données à l’écran. Si un système d’exploitation Windows est installé sur votre appareil, vous trouverez plus d’informations sur le système, les pilotes, les programmes d’aide, les mises à jour, les manuels, etc. sur votre appa reil. Vous trouverez aussi ces informations sur Internet sous " http://www.fujitsu. com/fts /support/". Vous trouverez des informations et de l’aide concernant les fonctions du système d’exploitation Windows sur internet à l’adresse " http://windows.microsoft.com". Fujitsu 19Utilisation du tablet PC Utilisation du tablet PC Utilisation,tabletPCTabletPC Ce chapitre décrit l’utilisation de base du Tablet PC. La méthode de connexion des périphériques externes (souris, mémoire Flash par exemple) au Tablet PC est décrite dans le chapitre " Connecter des pé r iphériques", P age 67. Respectez les instructions du chapitre "Remarques importantes", Page 12. Voyants d’état Voyantsd’étatIcônes Les voyants d’état (1, 2, 3) vous informent sur le statut de l’alimentation électrique, de la batterie et des c omposants radio.

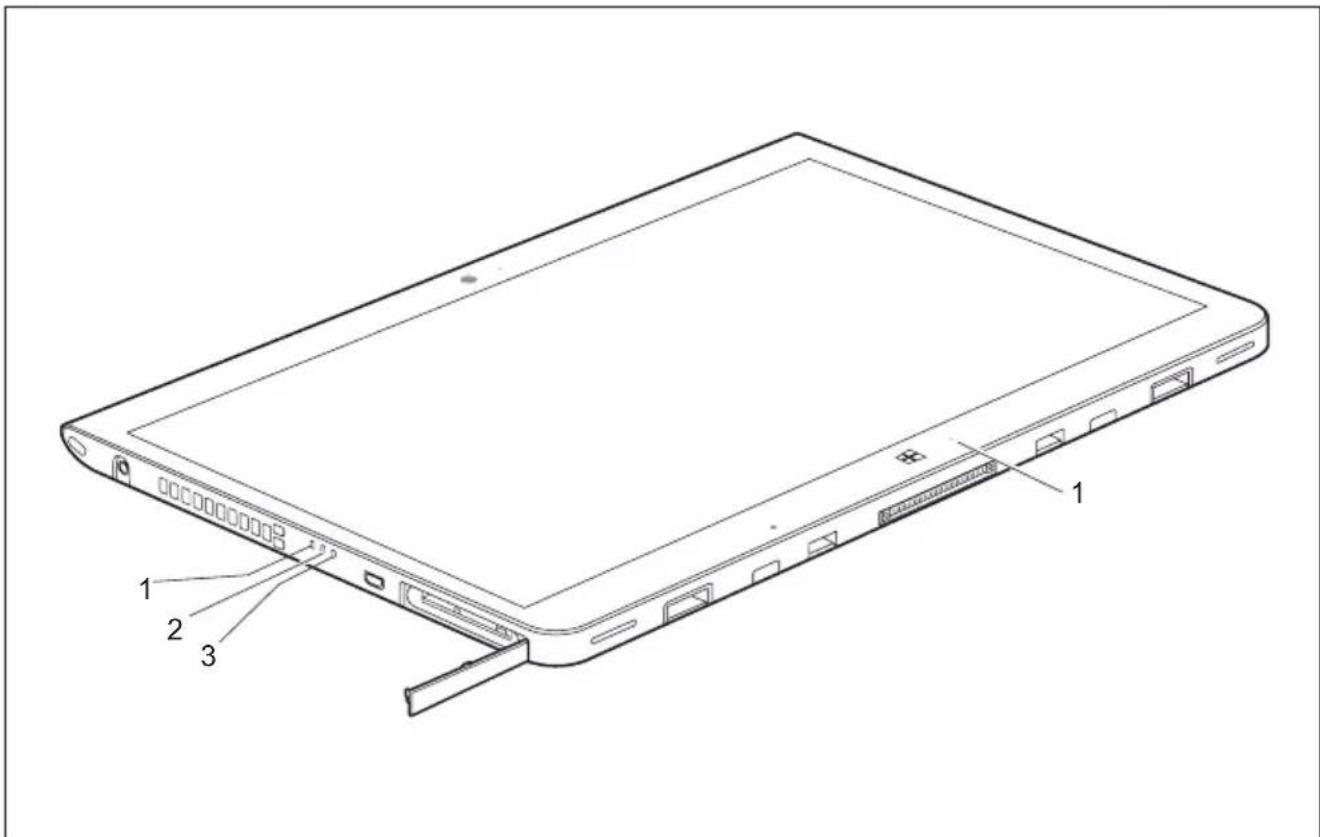

20 FujitsuUtilisation du tablet PC N° Voyant d’état Description 1 Voyant Marche

• Le voyant est allumé en blanc : le Tablet PC est sous tension.

• Le voyant clignote : le Tablet PC est en mode Veille (Save to RAM [enregistrer dans la RAM]).

• Le voyant n’est pas a llumé : le Tablet PC est hors tension ou est en mode Save to disk (enregistrer sur le disque). 2 Voyant d e charge Attention : Si la batterie est chargée à plus de 90 % au moment du branchement de l’adaptateur d’alimentation, l’opération de charge ne s’effectue pas. Si le n iveau de charge est inférieur à 90 %, la batterie se recha rge jusqu’à 100 % dès que l’adaptateur d’alimentation est branché.

• Le voyant est allumé en orange : la batterie est en cours de charge.

• Le voyant n’est pas allumé : la batterie n’est pas en charge (elle est déjà totalement chargée ou l’adaptateur d’alimentation n’est pas raccordé). 3 Voyant des composants radio

• Le voyant est allumé en blanc : les composa nts radio sont activés et le Tablet PC est sous tension.

• Le voyant clignote : les composants radio et Wake On Wireless LAN sont activés tandis que le Tablet PC est hors tension, en veille ou en mode d’enregistrement sur le disque.

• Le voyant n’est pas allumé : les composants radio sont désactivés. Fujitsu 21Utilisation du tablet PC Mise sous tension du tablet PC TabletPC:misesoustensionVoyant March e

► Appuye z sur le bouton Marche/Arrêt (1) pendant env. 1 seconde pour mettre l’appareil sous tension.

Les voyants de marche (2) restent allumés tant que le système est sous tension. 22 FujitsuUtilisation du tablet PC Programmation du bouton Marche/Arrêt Vous pouvez programmer le bouton Marche/Arrêt : Système d’exploitatio

Menu Windows 10 Panneau de configurati on - Matériel et audio - Options d’alimentat ion Si vous avez attribué un mot de passe, v ous devez l’entrer lorsque le système v ous yinviteafin de lancer le système d’exploitation. Vous trouverez plus de détails à ce sujet dans le chapitre " Fonctio ns de sécurité", Page 57. Mise hors tensio nduTabletPC Sauvegardez vos données et fermez toutes les applications avant de mettre l’appareil hors tension. Sinon, risque de perte de données. ► Quittez le sy stème d’exploitation correctement. Misehors tension ► Si le Tablet PC ne s’éteint pas de lui-même, appuyez pendant environ cinq secondes su r le bouton Marche/Arrêt. Reconnaissance de l’écriture manuscrite Vous trouverez des in formations détaillées concernant la reconn aissance de l’écriture manuscrite dans la documentation de votre système d ’exploitation. La reconna issance d’écriture manuscrite sous Windows pre nd actuellement en charge les langues suivantes : anglais, allemand, français, italien, japonais, coréen, chinois (traditionnel et simplifié), néerlandais, portugais, espagnol, brésilien, norvégien (Bokmål et Nynorsk), suédois, finnois, danois, polonais, roumain, serbe (écritures cyrillique et latine), catalan, russe, tchèque et croate. Dans Windows, vous pouvez définir la langue souhaitée sous Pa nneau de configuration – Date, heure, langue et région – Langue. Ecran tactile EcrantactileConsignes

us trouve rez des informations relatives à la ré solution de l’écran dans la section

ésolutions de l’écran intégré et des écrans externes", Page 87. Les Tablet PC Fujitsu so nt équipés d’écrans LCD (TFT) de haute qualité. Pour des raisons techniques, ces écrans sont fabriqués pour une résolution spécifique. Un affichage optimal et net ne peut être garanti qu’avec la résolution correspondant à l’écran en question. Une résolution d’écran différente des spécifications peut entraîner un affichage flou. La résolution de l’écran tactile de votre tablet PC est préréglée de façon optimale à la livraison. Fujitsu 23Utilisation du tablet PC Dans l’état actuel des techniques de production, il n’est pas possible de garantir un affichage écran absolument irré prochable. Quelques rares pixels (éléments d’image) plus clairs ou plus sombres peuvent apparaître en permanence. Le nombre maximal autorisé de pixels défectueux est défini par la norme internationale ISO 924 1-307 (Classe II). Exemple : Un écran avec résolution HD 1280 x 1024 possède 1 310 720 pixels. Chaque pixel se compose de trois sous-p ixels (rouge, vert et bleu), pour un total de 3,9 millions d e sous-pixels. La norme ISO 9241-307 (Classe II) autorise jusqu’а 3 pixels clairs et 3 pixels sombres défectueux ainsi que 7 sous-pixels clairs ou 13 s ous-p ixels sombres d éfectueux ou autre combinaison équivalente (1 s ous-pixe l clair est équivalent à deux so us-pixels sombres). Pixel (= élément d’image

Un pixel se compose de 3 sous-p ixels, en règle générale rouge, vert et bleu. Un pixel est le plus petit élément capable de produire la fonctionnalité complète de l’affichage. Sous-pixel (= point d ’image) Un sous-pixel est une structure interne adressable séparément d’un pixel (élément d’image) qui étend la fonction d’élément d’affichage. Cluster (= taux d’e rreurs) Un cluster contient deux ou plusieurs pixels ou sous-pixels défectueux dans un bloc de 5 x 5 pixels. Rétro-éclairage Les écrans LCD sont utilisés avec un rétro-éclairage. L’intensité lum ineu se du rétro-éclairage peut diminuer pendant la durée de vie du Tablet PC. Vous pouvez cependant régler individuellement la luminosité de votre écran. Capteur de luminosité ambiante Lorsque l’ordinateur est équipé du système d’exploitation Windows, le capteur de luminosité ambiante sert à adapter la luminosité de l’écran aux conditions de luminosité ambiantes. Ceci garantit une lisibilité optimale pour une autonomie supérieure de la batterie. Votre Tablet PC équipé de W indows 10 est fourni avec le réglage ad aptatif de luminosité activé. Pour adapter les réglages du capteur de luminosité ambiante, sélectionnez Panneau de configuration - Système et sécurité - Options d’alimenta tio n - Modifier les paramètres du mode - Régle r les options d’alimentation étendues - Ecran - Activer le rég la ge adaptatif de luminosité. Synchronisation d e l’affichage su r l’écran tactile et sur un mo niteur externe Dans Windows 10, vous po uvez procéder comme suit pour effectuer le réglage du mo de de sortie : ► En partan t du bo rd droit, faites glisser vos doigts sur l’écran. ► Sélectionnez Tous les paramètres. ► Recherchez le mot-clé "projeter". ► Sélectionnez la fonction sou haité e. 24 FujitsuUtilisation du tablet PC Choix de l’orientation d’affichage de l’écran (Portrait ou Paysage) ModePaysageModePo rtraitOrientationdel’affichagedel’écran Vous pouvez choisir d’utiliser l’écran en mode Portrait ou Paysag e ou de configurer l’adaptation automatique de l’orientation de l’écran à celle du Tablet PC. Ces réglages peuvent être modifiés dans Panneau de configurati on - Matériel et audio - Centre de mobilité Windows / Faire pivoter l’écran. Les réglages comprenne nt des profils pour utiliser votre Tablet PC avec différentes orientations de l’écra n. Ces profi ls sont prédéfinis avec des con figurations par défaut et peuvent ê tre modifi és à volonté. Cette configuration ne concerne pas uniquement les réglages de l’écran sur le Tablet PC, mais auss i ceux des écrans externes raccordés. Utilisation des do igts Vous pouvez exécuter des commandes spécifiques sur l’écran tactile à l’aide de vos doigts. Tout ce qui peut être sélectionné ou activé avec le doigt peut l’être aussi avec le stylet. Etalonner le Dual Digitizer pour commande au doigt du note book Avant la prem ière utilisation, vous devez étalonner votre Tablet PC via le syst ème d’exploitation de telle sorte qu’il détecte la pression de vos doigts aussi précisément que possible. Dès que vous constatez que les différences augmentent, vous devez réétalonner l’appareil. Veuillez noter : des programmes spéci fiques dist incts sont disponibles pour, respectivement, l’étalonnage du stylet et celui des commandes au doigt. N ’effectuez pas l’étalonnage des commandes au doigt avec l’outil d’étalonnage pour stylet. Système d’exploitation Menu Windows 10 Pour le calibrage, exécutez la fonction Matériel et audio / Paramètres du Tablet PC dans le panneau de configuration. Il faut le calibrer en mode Portrait et en mode Paysage. Fujitsu 25Utilisation du tablet PC Utilisation d’un stylet Stylet

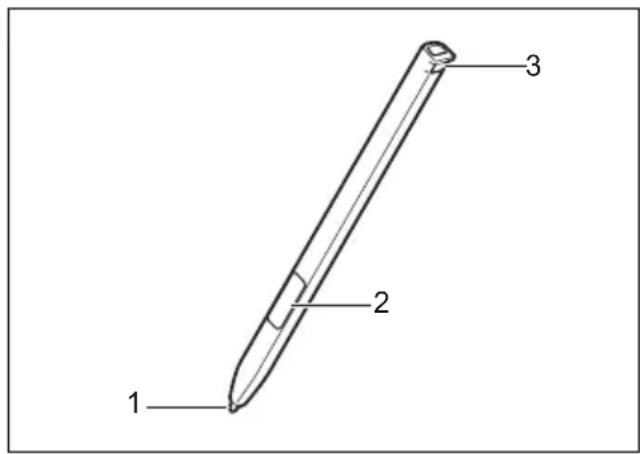

1 = pointe du stylet 2 = bouton du stylet (= bouton droit de la souris) 3 = œillet pour cordon de stylet en option Vous pouvez utiliser le stylet sur votre tablet PC comm e un outil d’écriture électronique et sélectionner des options de menu ou naviguer dans les programmes. Dans les progra mmes qui supportent la reconnaissance de l’écriture manuscrite, vous pouvez entrer du texte en écrivant directement sur l’écran avec le stylet. Vous pouvez aussi vous servir du stylet pour faire de s dessins. Un cordon de stylet, q ue vous pouve z fixer à l’œillet du stylet et du Tablet PC, est disponible comme accessoire en o ption. Utilisez exclusivement le stylet fourni avec votre tablet PC. N’utilisez pas de pointes qui n’ont pas été spécialement conçues pour le tablet PC. Remplacez la po inte du stylet si elle est usée. Aucune garantie n’est accordée pour les é crans rayés. Lorsque vous écrivez, ve illez à ne pas griffer la surface de l’écran (par ex. avec une montre, u n bracelet). Le stylet du tab let PC e st un instrument électronique qui peut être endommagé par une mauvai se u tilisation. Traitez le stylet avec soin. Vous trouver ez ci-après des conseils pou r une utilisation appropriée du stylet :

• Evitez de ges ticuler avec le stylet en main.

• N’utilisez pas le stylet comme pointeur.

• N’utilisez pas le stylet sur une surface autre que l’écran du tablet PC.

• N’essayez pas de faire tourner le manche du stylet. Le manche sert à placer le stylet dans son logement ou à l’en retirer.

• Ne posez j amais le stylet pointe vers le bas, pou r éviter que son poids ne repose sur la poi nte (par exemple, pointe vers le bas dans un pot à crayons). Si vous posez le stylet pointe vers le bas, vous risquez d ’endommager son mécanisme (surtou t à hautes températures) : la pointe du stylet réagit alors comme si elle était en foncée en permanence. Pour éviter d’endommager la pointe du stylet, placez ce dernier dans son logemen t lorsqu e vous ne l’utilisez pas. Le stylet est sensible aux champs électromagné tiques (le curseur tremble ou saute). S ur certaines zones de l’écran, il est possible que le curseur tremble légèrement même si vous appuyez fermement le stylet sur l’écran. L’écran réa git aux entrées de données avec la pointe du doigt ou le stylet lorsque la pointe du doigt ou le stylet le touche directement. 26 FujitsuUtilisation du tablet PC Le stylet vous permet d’exécuter toutes les fonctions pour lesquelles vous avez habituellement besoin d’une souris. Le stylet ne prend pas en charge les fon ctions d’effacement. Action Souris Stylet Sélectionner des entrées de menu Cliquer avec le bouton gauche de la souris. Appuyer avec la pointe du styl et sur l’entrée de men u. Démarrer des programmes Cliquer deux fois avec le bouton gauche de la souris. Appuyer brièvement deux fois de suite avec la pointe du stylet sur l’icône du programme. Déplacer des objets/fenêtres Tireravecleboutongauchedela souris enfoncé. Placer la pointe du stylet directement sur l’objet/fenêtre. Maintenir la pointe du stylet appuyée sur l’écran. Déplacer l’objet/fenêtre choisi. Ouvrir un menu contextuel Cliquer avec le bouton droit de la souris. Avec le stylet, appuyer sur l’élément souhaité et ma intenir le stylet appuyé sur l’écran. Déplacer le curseur

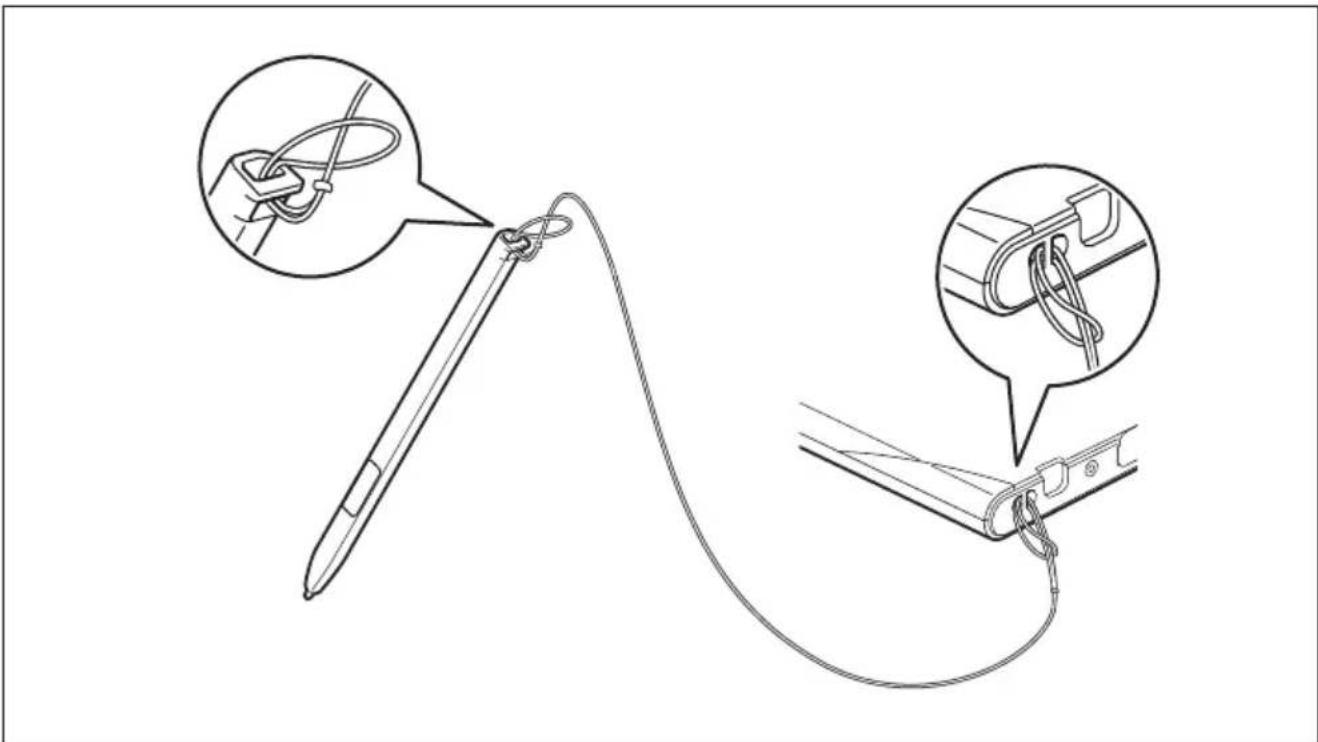

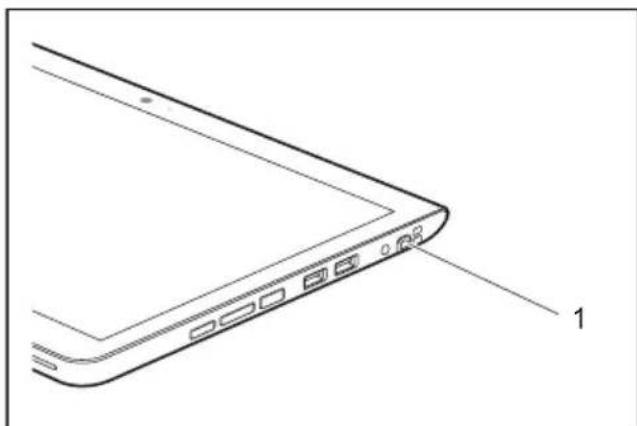

Placer la pointe du stylet directement sur l’écran. Emplacement du stylet Pour éviter de coincer le stylet dans son logement, assurez-vous to ujours d e bien le remettre en place à l’endroit ( la partie plate du stylet vers la face inférieure du Tablet PC). A la livraison, le stylet (1) est ran gé dans son logement :

Réglage du stylet Système d’exploitation Menu Windows 10 Sous Panneau de configuration - Matériel et audio - Stylet et fonction tactile, vous pouvez effectuer différents réglages du stylet. Fujitsu 27Utilisation du tablet PC Calibration du stylet Vous devez, avant la première utilisation, étalonner votre Tablet PC avec le stylet via le système d’exploitation d e telle sorte qu’il le reconnaisse aussi précisément que possible. Effectuez un nouveau calibrage lorsque la concordance des mouvements du stylet et du curseur diminue. Système d’exploitation Menu Windows 10 Pour le calibrage, exécutez la fonction Matériel et audio / Paramètres du Tablet PC dans le panneau de co n fig uration. Il faut le calibrer en mode Portrait et en mode Paysage. Pose du cordon de stylet (en option) Pour éviter que le stylet ne tombe ou que vous ne le perdiez, il est conseillé de le fixer avec le cordon de st ylet disponible en option. ► Attachez une extrémité du cordon au stylet et l’autre extrémité au Tablet PC. 28 FujitsuUtilisation du tablet PC Boutons de Tablet PC Outre le bouton Marche/Arrêt (4), votre Tablet PC est équipé de trois boutons de tablette.

N° Désignation Fonctions 1 Bouton de raccourci Démarrage du gesti onnaire de fonction ou de la fonction de capture d’écran 2 Bouton de diminut ion du volume Diminution du vol ume 3 Bouton d’augmen tation du volume Augmentation du volume Appuyer simultanément sur le bouton Windows et sur le bou ton Marche/Arrêt (4) du Tablet PC revient à utiliser la combinaison de touches Ctrl

Suppr sur un clavier. Fujitsu 29Utilisation du tablet PC Caméra Caméra Votre appareil dispose de deux caméras : une à l’avant, l’autre au dos de l’appareil. Chaque caméra dispose de son propre voyant d’état. Le voyant s’allume qu and la caméra est activée. Votre caméra vous permet, selon le logiciel utilisé, d’enregistrer des images ou des clips vidéo ou de participer à un webchat.

• La qualité de l’image dépend de la luminosité et du logiciel utilisé.

• Vous ne pouvez utiliser la caméra qu ’avec une seule application à la fois (p. ex. un programme de téléphonie par intern et ou un programme de visioconférence supportant une caméra).

• Pendant l’utilisation de la cam éra, le support sur lequel repose le tablet PC ne doit pas vaciller.

• La caméra s’adapte automatiquement à la luminosité instantanée. C’est la raison pour laquelle un scintillement pe ut apparaître sur l’écran tactile pendant l’adaptation à la luminosité. Vous trouverez des informations plus déta illées sur l’utilisation de la caméra et sur ses autres possibilités de réglage dans l’Aide du programme utilisant la caméra. Batterie BatterieBatterieDuréedevie,batterieBatterieBatterie Lorsque le tablet PC est utilisé en déplacement, la batterie intégrée lui fournit l’énergie nécessaire. En utilisant correctement la batterie, vous pouvez accroître sa durée de vie. La durée de vie moyenne d’une batterie est d’environ 500 cycles de charge/décharge. Vous pouvez augmenter le temps de fonctionnement de la batterie en utilisant les fonctions d’économie d’énergie disponibles. Charge et entretien de la batterie AccumulateurAkku Ne chargez la batterie du Tablet PC que lorsque la température ambiante se situe entre 5 °C / 41 °F et 35 °C / 95 °F maximum. Pour charger la batterie, bran che z le tablet PC sur le bloc d’alimentation (voir

Raccorder l’a daptateur d’alimentation", Page 17). Lors du branchement de l’adaptateur d’alimentation, si la batterie est chargée à plus de 90 %, l’opération de charge ne démarre pas. Si le niveau de charge est inférieur à 90 %, la batterie est chargée jusqu’à 100 % dès que l’adaptateur d’alimentation est branché. Lorsque la charge de la batterie est faible, un avertissement sonore retentit. Si vous ne branchez pas le bloc d’alimentation dans les approx. 5 minutes qui suivent le signal d’avertissement, votre tablet PC se met automatiquement hors tension. Surveiller l’état de charge Accu mulateur Comp teurdechar gedel’accumu lateur Pour surveiller la capacité batterie, une icône de batterie est affichée dans la barre système / indicateur d’état. L’icône de batterie indique l’état de charge. 30 FujitsuUtilisation du tablet PC Utilisation des fonctions d’économie d’énergie EnergieEnergieAccumulateur Si vous utilisez les fonctions d’économie d’énergie proposées par le tablet PC, il consommera moins d’énergie. Il offrira une plus grande autonomie et sa batterie devra être m oins souvent rechargée. Son rendement énergétique sera améliorée et s es effets sur l’environnement seront moindres. En utilisant de manière optimale les options en matière d’énergie, vous pourrez réaliser des économies considérables tout en préservant l’environnement. ► Définissez les fonctions d’économie d’énergie dans votre panneau de configuration. Les paramètres recomma ndés pour les fonctions d’économie d’énergie de Windows sont prédéfinis comme "Fujitsu EcoSettings" dans les options d’alimentation du panneau de configuration et affichables. Si le tablet PC se trouve en mode d’économie d’énergie, n’oubliez surtout pas ce qui suit : En mode d’économie d’énergie, les fichiers o uverts sont stockés dans la mémoire principale ou dans un fichier d’échange sur le disqu e dur. Ne mettez jamais votre tablet PC hors tension lorsqu’il est en m ode d’économie d’énergie. Lorsque la batterie intégrée est presque vide, fermez les fichiers ouverts et n’activez pas le mode d’économie d’énergie. Si vou s ne devez p as utiliser le tablet PC pendant un certain temps : ► Quittez si néces saire le mode d’économie d’énergie en touchant l’écran ou en mettant le tablet PC sous tension. ► Quittez tous les programmes ouverts et mettez le tablet PC hors tension. Cartes mémoire Logement Votre Tablet PC est équipé d’un lecteur de cartes mémoire intégré. Utilisez des cartes mémoire pour augmenter la c apacité mémo ire de votre Tablet PC. Lorsque vous manipulez des cartes mémoire, respectez les consignes du fabricant. Cartemémoir e Formats compatibles Il supporte les formats suivants :

• microSDXC Fujitsu 31Utilisation du tablet PC Insérer une carte mémoire

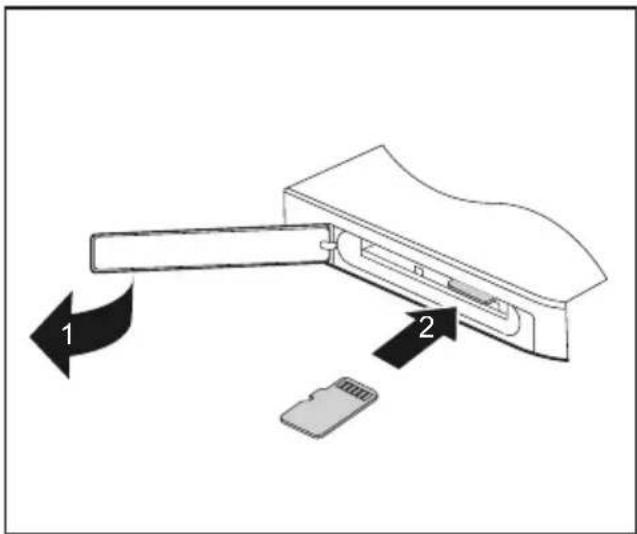

► Ouvrez le couvercle du logement (1). ► Avec précaution, poussez la c arte mémoire dans le logement (2). La surface légendée doit être orientée vers le bas. N’employez pas la force car vous risqueriez d’endommager le s surfaces de contact fragiles. Cartemémoir e ► Fermez le cache de logement. Retirer une carte mémoire Cartemémoire Retirez toujours l a carte de la manière prescrite (reportez-vous à la documentation devotresystèmed ’exploitation) afin d’éviter toute perte de données.

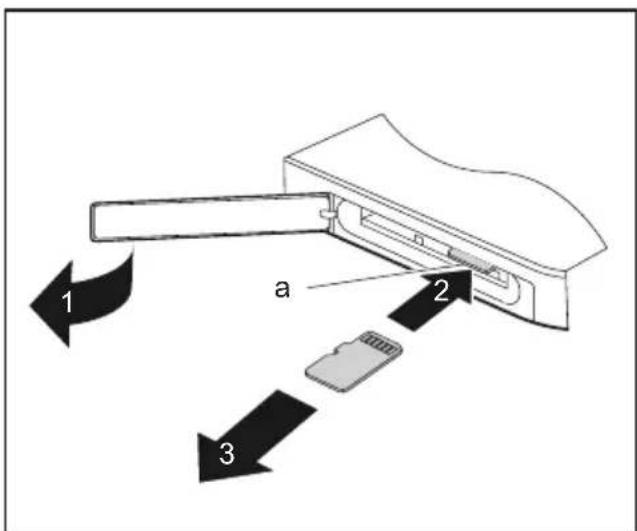

► Ouvrez le cache de lo gement (1). ► Appuyez sur le bord de la carte mémoire de manière à la faire sortir légèrement du logement (a) (2). ► Sortez la carte m émo ire de son logement (a) dans le sens de la flèche (3). ► Fermez le cache de logement. 32 FujitsuUtilisation du tablet PC Carte SIM Une carte SIM (Subscriber Identity Module) est une carte à puce qui s’insère dans un téléphone mobile ou dans un Tablet PC et qui, conjointement avec le module UMTS/LTE intégré, permet l’accès à un réseau radio mo bile. Lorsque vous utilisez des cartes SIM, respectez les consignes du fournisseur. Si la carte SIM ne s’enclenche pas avec un déclic, utilisez un objet pointu pour insérer la carte. Veuillez noter que le format de carte SIM doit être micro-SIM (3FF). Les autres formats de carte SIM comme full-size (1FF), mini-SIM (2FF) ou nan o-SIM (4FF) ne sont pas compatibles avec le logement de carte SIM de votre Tablet PC. N’insérez aucune carte SIM d’un autre format : elle pourrait se coincer, voire endommager le système. Insérer une carte SIM

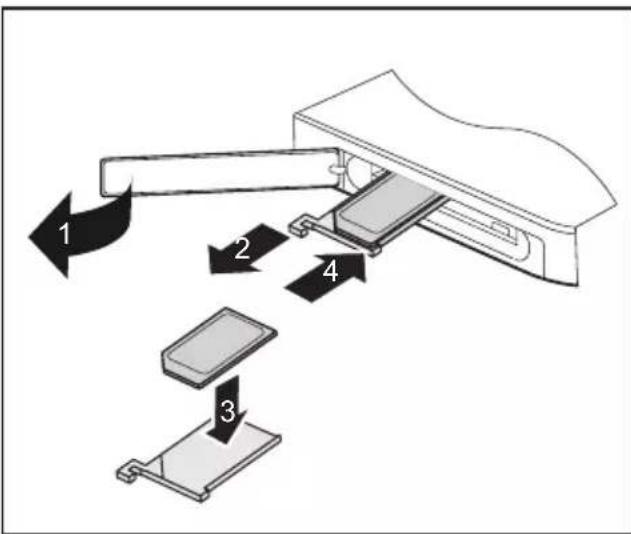

► Ouvrez le cache de logement (1). ► Retirez le support de carte SIM du logement (2). ► Insérez la carte SIM (3) comme illustré dans le supp ort d ecarteSIM. ► Repoussez le s upport de carte SIM dans le logement (4). ► Fermez le cach e de logement. Fujitsu 33Utilisation du tablet PC Retirer la carte SIM

► Ouvrez le cache de logement (1). ► Retirez le support de carte SIM du logement (2). ► Retirez la carte SIM de son support (3). ► Repoussez le support de carte SIM dans le logement (4). ► Fermez le cache de logement. Composants radio Wireless LAN / Bluetooth / UMTS / LTE / NFC (selon co nfiguration) Le montage de composants radio non agréés par Fujitsu annule les homologations accordées pour cet appareil. Activation et désactivation des composants radio Les composants radio sont activés et désactivés au moyen des fonctions appropriées du système d’exploitation. ► Pour activer et désactiver individuellement les composants radio, sélectionnez Paramètres –Modifier les paramètres du PC – Réseau – Mode avion. Configurat ion de l’accès WLAN

• Condition préalable : Un réseau WLAN et les données d’accès correspondantes sont disponibles. Vous trouverez des informations sur la configuration de l’accès WLAN dans la documentation de votre système d’exploitation. NFC (Near Field Communication, selon configuration) Votre Tablet PC est équipé d’une puce NFC intégrée (selon configuration). Le N FC (Near Field Commu nication) perme t un écha nge de données sans contact, par radio, sur d e courtes distances (quelques centimètres). 34 FujitsuUtilisation du tablet PC Accès via UMTS / LTE Si vous avez opté pour un module UMTS/LTE intégré à votre système, vous béné ficiez d’une réception optimale et d’un rendement énergétique maximal, sans câble ni antenne gênant. Un module UMTS/LTE intégré est imm édiatement opérationnel. Si vous n’avez commandé aucun module UMT S/LTE, vous pouvez vous procurer l’accessoire nécessaire à la réception UMTS/LTE dans le commerce spécialisé ou auprès de votre revendeur F ujitsu Technology Solutions Vous trouverez des informations sur l’établissement de la connexion au réseau UMTS/LTE dans la documentation du matériel utilisé. Vous pouvez connecter votre appareil à Inte rnet par UMTS/LT E. Utilisez pour cela l’un des modes de connexion suivants :

• module UMTS/LTE intégré (selon le modèle)

• dongle USB (clé USB avec carte SIM de votre opérateur de téléphonie mobile)

• terminal mobile (p. ex. portable avec connexion Bluetooth ou par câble) Ethernet et LAN (uniquement station d’accueil ou station d’accu eil pour clavier) EthernetLAN Le module de réseau interne de votre Tablet PC prend en charge Ethernet LAN. Vous pouvez ainsi établir une connexion avec un réseau local (LAN = Local Area Network).

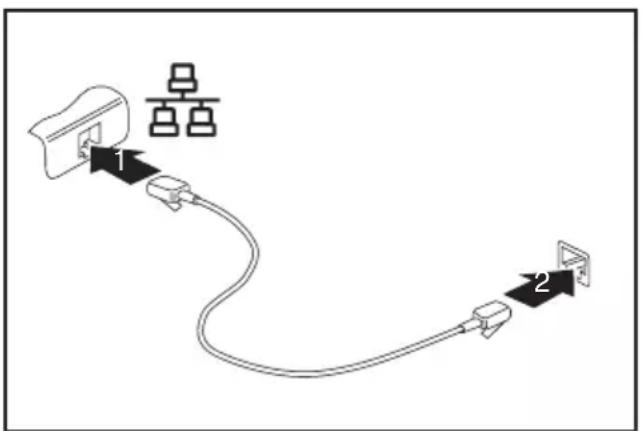

► Branchez le câble de réseau sur le port LAN de la station d’accueil (1).

► Connectez le c âble de réseau LAN au port LAN de l a station d’accueil pour clavier (1). ► Connectez le câble de réseau à votre port r éseau (2). Vo tre adm inistrateur réseau peut vous aider à configure r et à utiliser les connexions LAN. Le câble réseau n’est pas compris dans la fourniture. Vous pouvez vous procure r ce type de câble dans le commerce spécialisé. GPS GPS La présence de cette fonction sur votre appareil dépend de la con figuration de l’appareil, avec ou sans module UMTS / LTE. Fujitsu 35Accessoires pour votre Tablet PC (en option) Accessoires pour votre Tablet PC (en option) Les accessoires suivants sont disponibles pour votre Tablet PC :

• Station d’accueil pour la recharge du Tablet PC et ports supplémenta ires

• Station d’accueil pour clavier avec ports supplémentaires ( avec ou sans batterie)

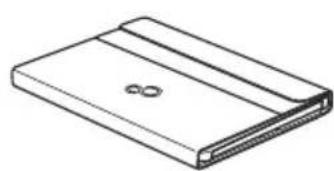

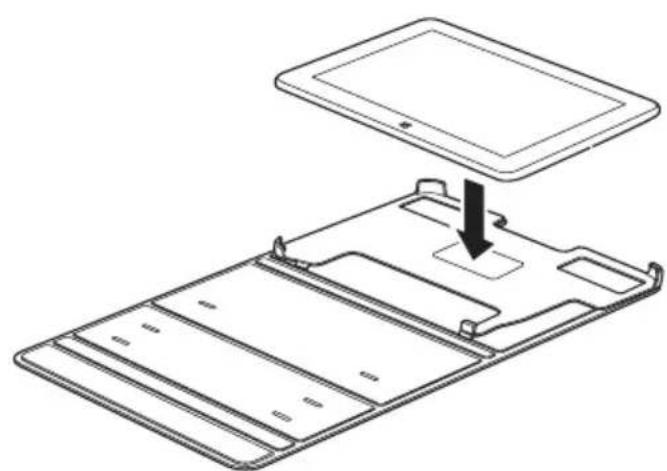

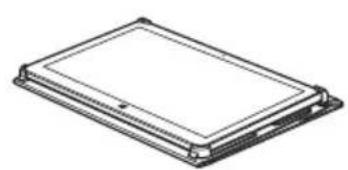

• Couverture Vous trouverez plus d’informations sur l’utilisation des accessoires d ans les paragraphes ci-après. 36 FujitsuAccessoires pour votre Tablet PC (en option) Votre station d’accueil (option) Votre station d’accueil est un dispositif qui vous permet, outre d e recharger rapidement votre Tablet PC, de le raccorder rapidement à vos périphériques tels que moniteur, clavier, souris, etc. Il vous suffit simplement d’y place r le Tablet PC pou r travailler avec vos périphériques. Composants de la station d’accueil PortsPortsStationd’accueil

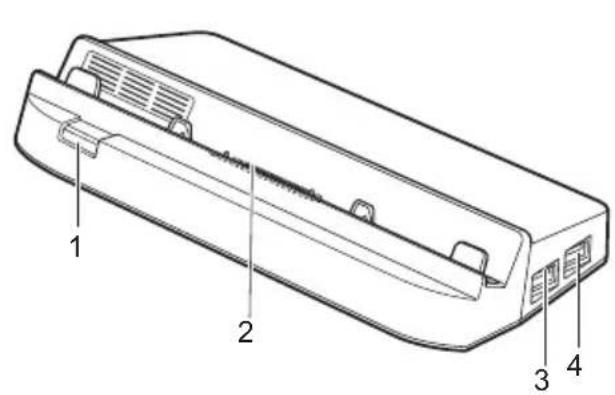

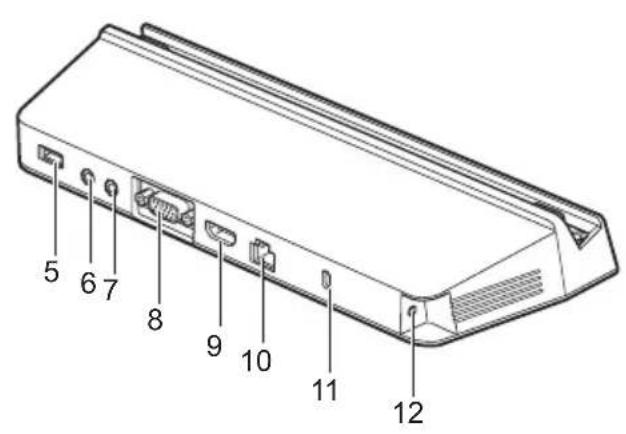

1 = Touche de déverrouillage 2 = Connecteur de la station d’accueil pour la connexion du Tablet PC 3=PortUSB3.0 4=PortUSB3.0 5=PortUSB3.0 6 = Port microphone 7 = Port écouteurs 8=PortécranVGA 9 = DisplayPort 10 = Port LAN 11 = Dispositif Security Lock 12 = Prise de tension continue (DC IN) Installation de la station d’a ccueil Avant d’installer la station d’accueil, choisissez un emplacement adéquat. Suivez pour cela les co nsignes suivantes :

• Posez la station d’accueil sur une surface plane, stable et antidérapante.

• Ne posez jamais la station d’accueil et le bloc d’alimentation sur une surface sensible à la chaleur.

• Evitez d’exposer la station d’accueil à des conditions ambiantes extrêmes.

• Protégez la station d’accueil de la poussière, de l’humidité et de la chaleur. Fujitsu 37Accessoires pour votre Tablet PC (en option) Raccordement du tablet PC à la station d’accueil Il est possible de connecter le Tablet PC pendant son fonctionnement à la station d’accueil. Retirez l’adaptateur d’alimentation du Tablet PC avant de connecter le Tablet PC à la station d’accueil. Si le tablet PC est placé sur la station d’accueil, vous devez raccorder l’adaptateur secteur à la station pour pouvoir utiliser toutes les fonctions de la station d ’accueil. Stationd’accueil ► Retirez la fiche secteur de l’adaptateur d’alimentation d e la prise secteur. ► Retirez le câble du bloc d’alimentation de la prise de tension continue (DC IN) du tablet PC.

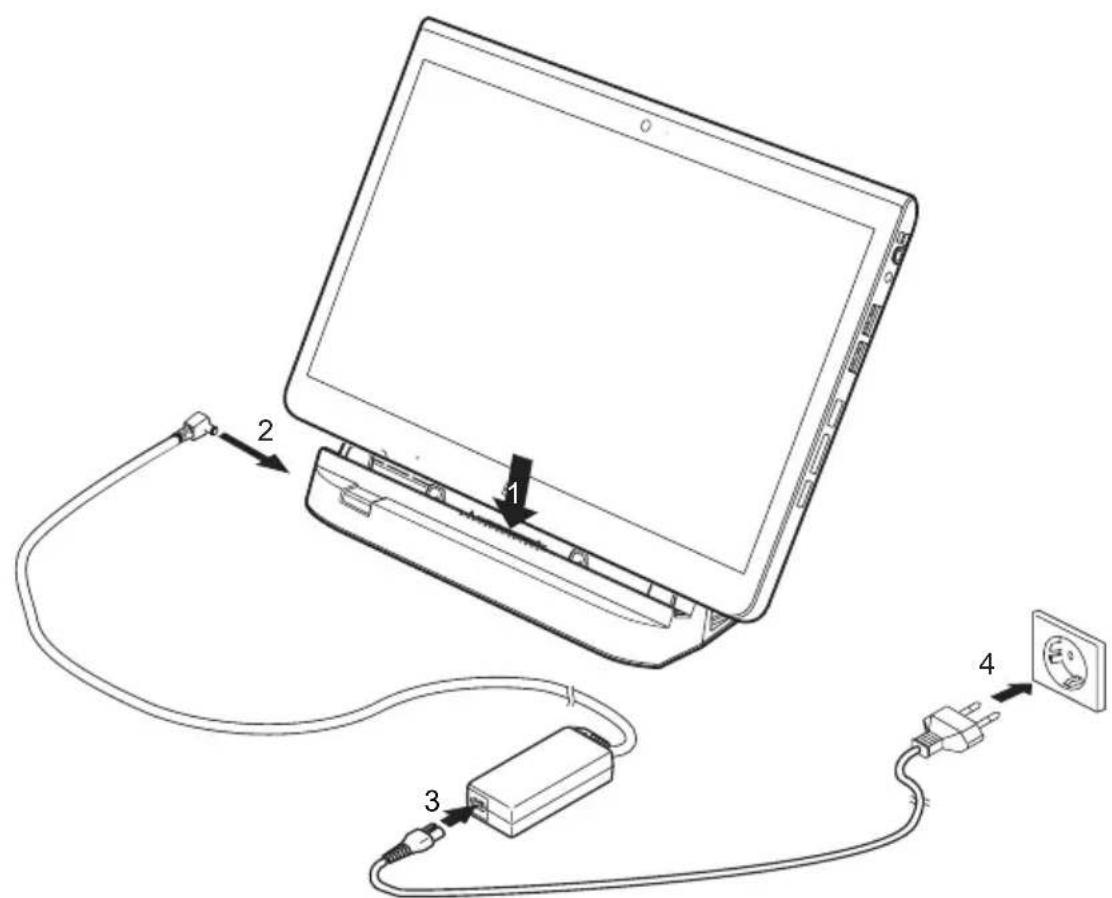

► Placez le Tablet PC de telle sorte qu’il repose sur la surface d’appui de la station d’accueil. ► Engagez le Tablet PC dans le sens de la flèche (1) sur la station d’accueil jusqu’à ce qu’il s’enclenche avec un déclic sur le connecteur et jusqu’à ce que la touche de déverrouillage revienne dans sa position de départ. 38 FujitsuAccessoires pour votre Tablet PC (en option) ► Raccordez le câble du bloc d’alimentation à la prise de tension continue (DC IN) de la sta tion d’accueil (2). ► Raccordez le câble secteur au bloc d’alimentation (3). ► Raccordez le câble secteur à la prise de courant (4). RetraitdutabletPCdelasta tion d’accueil Il est possible de retirer le Tablet PC en marche de la station d’accueil.

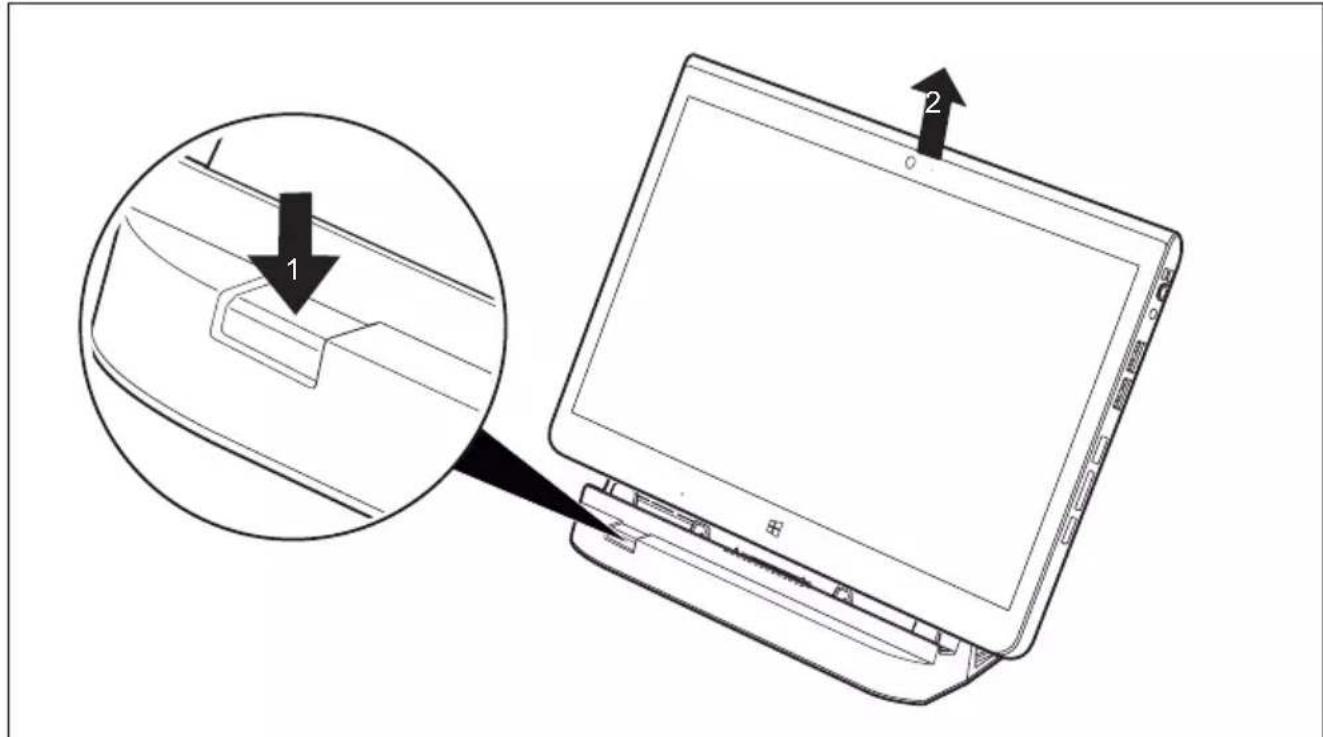

► Appuyez sur la touche de déverrouillage dans le sens de la flèche (1) jusqu’à ce qu’elle reste en position enfoncée (le marquage rouge devient visible). ► Retirez l e Tablet PC de la station d’accueil dans le sens de la flèche (2) tout en mainte nant la partie inférieure de la station. Station d’accueil pour clavier (option) Le Keyboard Docking est un périphérique optimisé pour la saisie confortable de texte et qui permet de brancher des périphériques externe s. Il vou s suffit d’y ancrer v otre Tablet PC. Le Keyboard Docking est dispo nible en 2 versions, avec ou sans batterie su pplém entaire intégrée. Fujitsu 39Accessoires pour votre Tablet PC (en option) Ports sur la station d’accueil pour clavier KeyboardDockingPorts

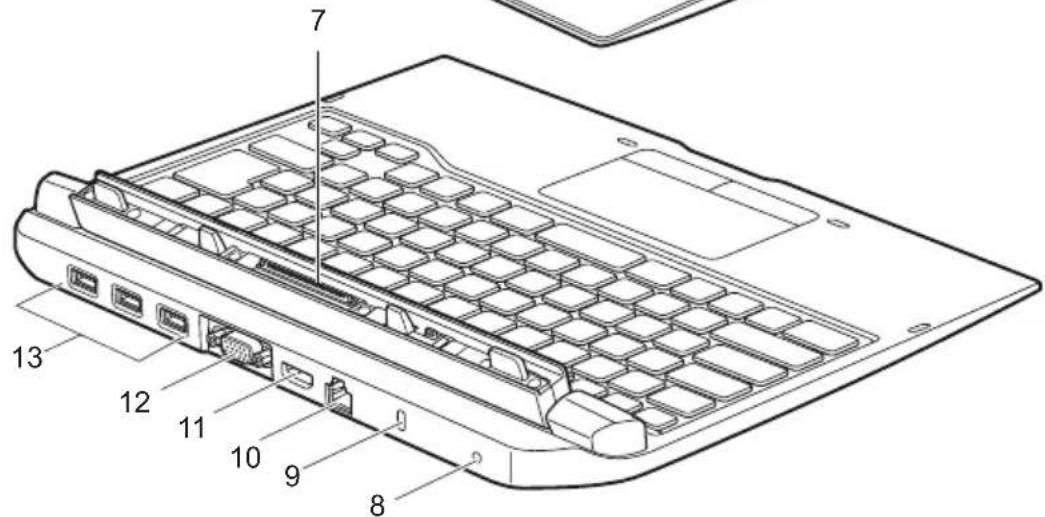

1 = Touche de déverrouillage 2 = Voyant Verr num (p avé numérique virtuel activé ou désactivé) 3 = Voyant Verr Maj (verrouillage des majuscules activé ou désactivé) 4 = Voyant Arrêt défil (arrêt du dé filement ; fonction disponible uniquement dans certains programmes) 5 = Voyant de la batterie du Keyboard Docking (en option) 6 = Voyant de charge de la batterie du Keyboard Docking (en option) 7 = Port d’ancrage pour le Tablet PC 8 = Prise de tension continue (DC IN) 9 = Dispositif Security Lock 10 = Port LAN 11 = Port HDMI 12 = Port moniteur VGA 13 = Ports USB (3 x USB 3.0) 40 FujitsuAccessoires pour votre Tablet PC (en option) Voyants d’état du Keyboard Docking avec batterie supplémentaire Voyant d’état Description Voyant Batterie Le voyant Batterie indique l’état de charge de la batterie.

• Le voyant est allumé en blanc : La batterie est chargée entre 50 % et 100 %.

• Le voyant est allumé en oran ge : La batterie est chargée entre 13 % et 49 %.

• Le voya nt est allumé en rouge : la batterie est chargée entre 0 % et 12 %. Voyant Charge de batterie Le v oyant Charge de batterie indique si la batterie est en cours de charg e.

• Le voyant est allumé en orange : l’adaptateur d’alimentation est raccordé et la batterie est en cours de charge.

• Le voyant est allumé en blanc : l’adaptateur d’alimentation est raccordé et la batterie est au niveau de charge maximal / n’est pas en co urs de charge.

• Le voyant n ’est pas allumé : L’adaptateur d’alimentation n ’est pas raccordé. Fujitsu 41Accessoires pour votre Tablet PC (en option) Raccordement du Tablet PC à la station d’accue il pour clavier Si le Tablet PC est branché sur la station d’accueil pour clavier, vous pouvez raccorder l’adaptateur d’alimentation à la station d’accueil pour clavier ou au Tablet PC. Stationd’accueilpourcla vier ► Positionnez le Keyboard Docking comme sur l’image.

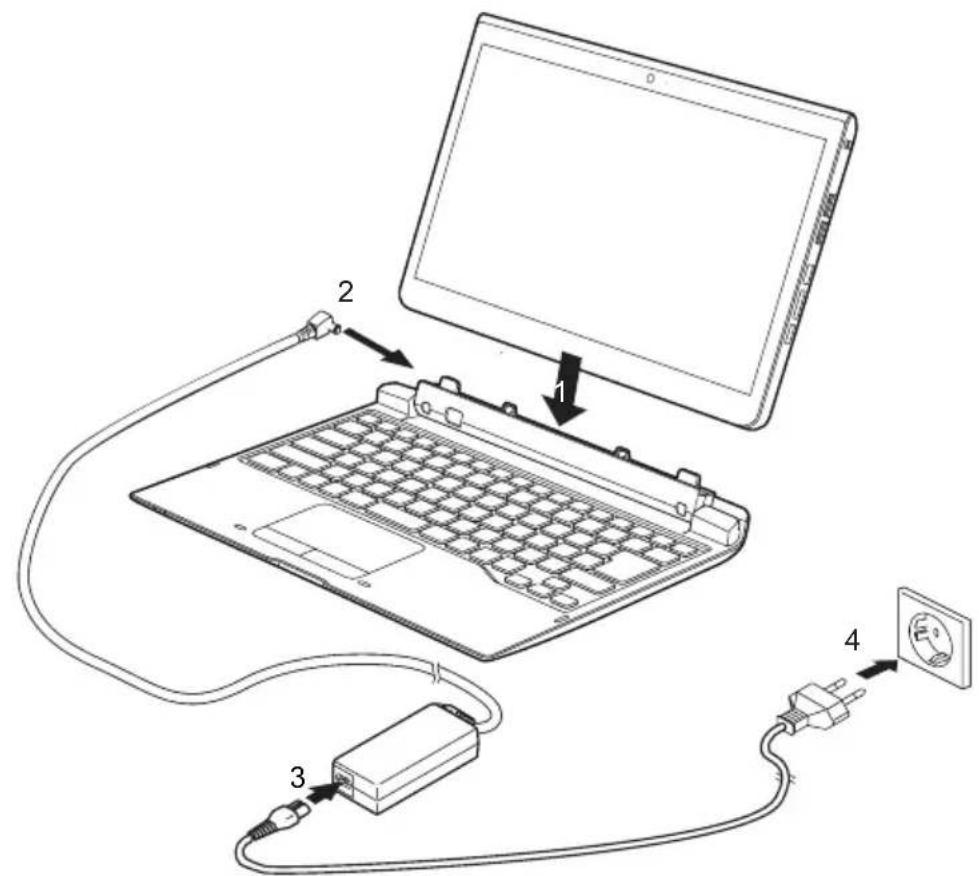

► Enfoncez le Tablet PC sur le Keyboard Docking dans le sens de la flèche (1) jusqu’à ce qu’un déclic vous indique que le connecteur est bien enclenché. ► Raccordez le câble de l’adaptateur d’alimentation à la prise de tension continue (DC IN ) du Keyboard Docking (2). ► Raccordez le câble secteur au bloc d’alimentation (3). ► Raccordez le câble secteur à la prise de courant (4). 42 FujitsuAccessoires pour votre Tablet PC (en option) Séparation du Tablet PC de la station d’accueil pour clavier Il est possible de retirer le Tablet PC en marche du Keyboard Docking (clavier avec station d’accueil). Pour éviter les problèmes, nous vous conseillons de retirer le Tablet PC de la station d’accueil en utilisan t la fonction correspondante d u système d’exploitation.

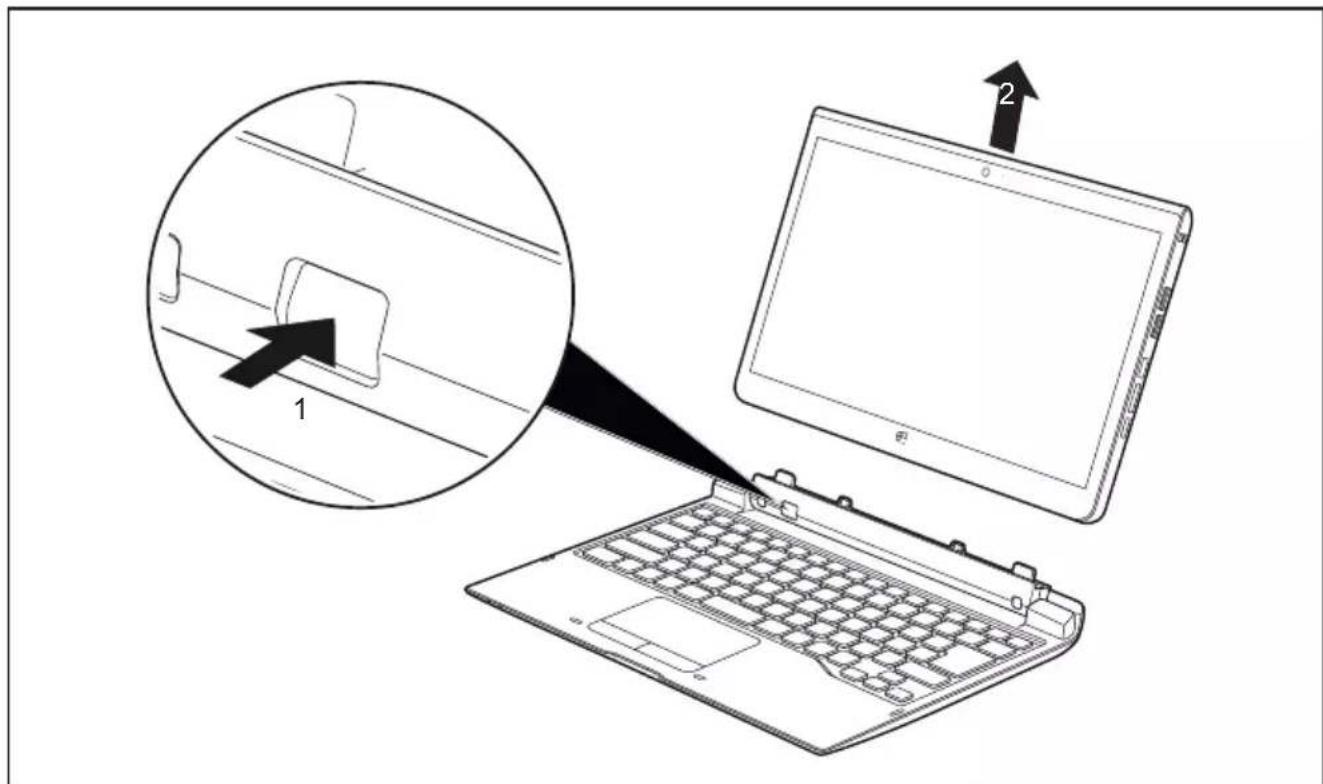

► Appuyez sur la touche de déverro uillage (1) jusqu’à ce qu’elle reste en position enfoncée (le marquage rouge devient visible). ► Retirez l e T ablet PC du Keyboard Docking en le faisant glisser dans le sens de la flèche (2). Fujitsu 43Accessoires pour votre Tablet PC (en option) Batterie amovible pour Keyboard Docking (en option) BatterieBatterieDuréedevie,batterieBatterieBatterie Dépose et pose de la batterie N’utilisez que des batteries approuvées par Fujitsu pour votre Tablet PC. N’exercez pas une force exagérée pour poser ou déposer une batterie. Veillez à ce qu’aucun corps étranger ne pénètre dans les connecteurs de batterie. Ne conservez pas la batterie déchargé e pendant une longue période. Elle risque de ne plus pouvoir être chargé e. Démonter l’accumulateu

Respectez les consignes de sécurité indiquées au chapitre "Remarques importante s", Page 12. Retirez la fiche secteur de la prise de courant avec terre de protection ! ► Mettez le Tablet PC hors tension. L’appareil ne doit pas être en m ode d’économie d’énergie ! ► Débranchez tous les câbles du Keyboard Docking. ► Retournez le K eyboard Docking et posez-le sur une surface stable, plane et propre. Le cas échéant, posez une serviette antidérapante sur cette surfa ce afin d’éviter toute rayure sur le Keyboard Docking. 44 FujitsuAccessoires pour votre Tablet PC (en option)

► Dégagez les ergots du cache du compartiment batterie, puis retirez celui-ci (1). ► Soulevez et retirez la batterie qui se trouve dans la cavité au centre du compartiment batterie (2). Fujitsu 45Accessoires pour votre Tablet PC (en option) Monter l’accumulateur

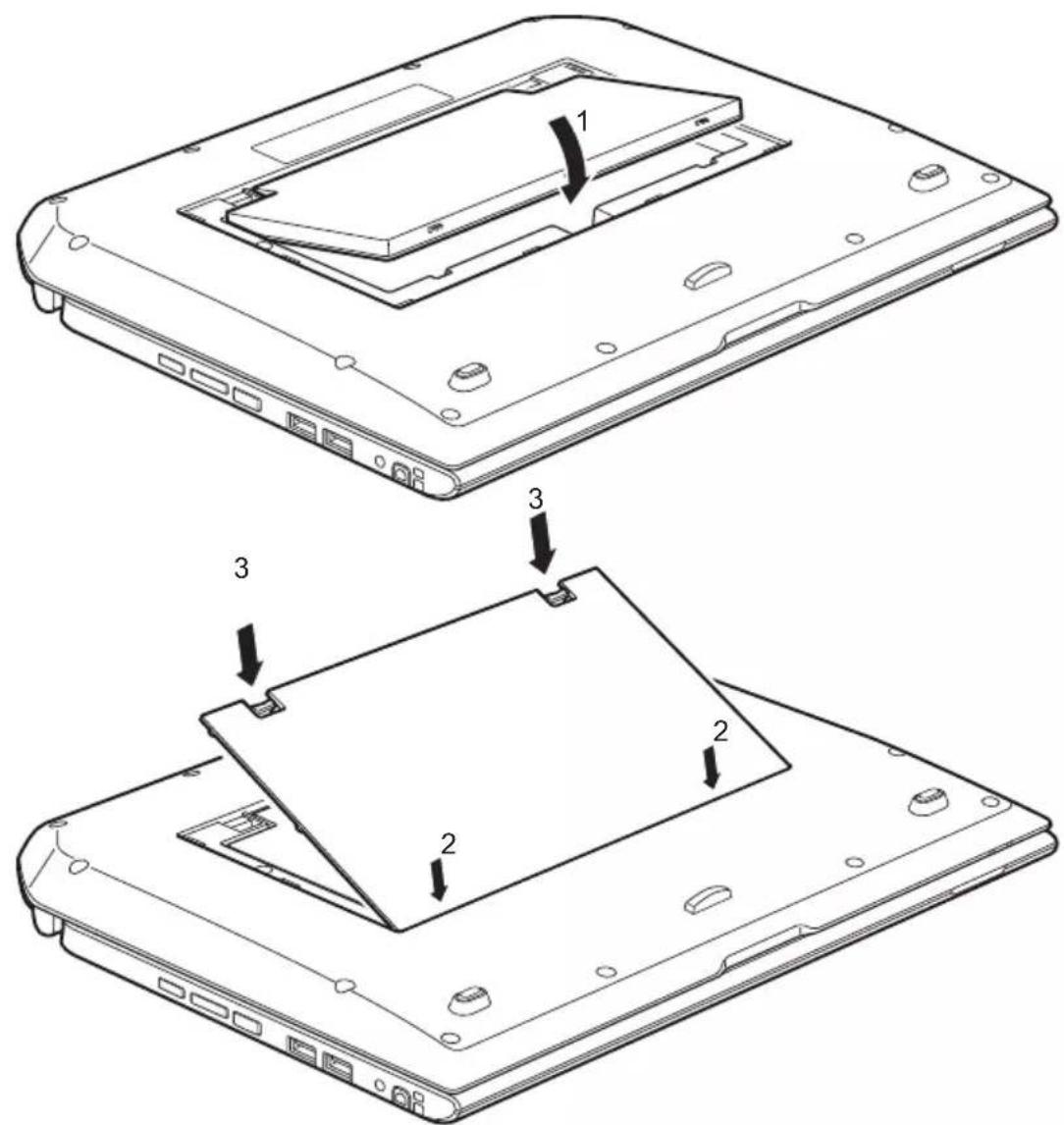

► Placez la batterie au bord du compartiment batterie, puis positionnez-la dans le compartiment (1). ► Introduisez les ergots du cache du compartiment batterie dans les orifices prévus à cet effet sur l’appareil (2). ► Refer mez le cache du com partiment batterie (3). 46 FujitsuAccessoires pour votre Tablet PC (en option) Support VESA (en option) Sur les modèles avec trous filetés et lecteur de SmartCard sur le pann eau arrière, il est possible de fixer un support V ESA en option. Utilisez le support VESA pour fixer le Tablet PC sur un moniteur, par exemple, équipé des trous de vis appropriés. Le kit de support VESA comprend les composants suivants : Support VESA, deux vis M2x8 et deux entretoises. Fujitsu 47Accessoires pour votre Tablet PC (en option)

• Pour poser les vis, utilisez le bon outil de la taille appropriée.

• Conservez les vis hors de portée des enfants.

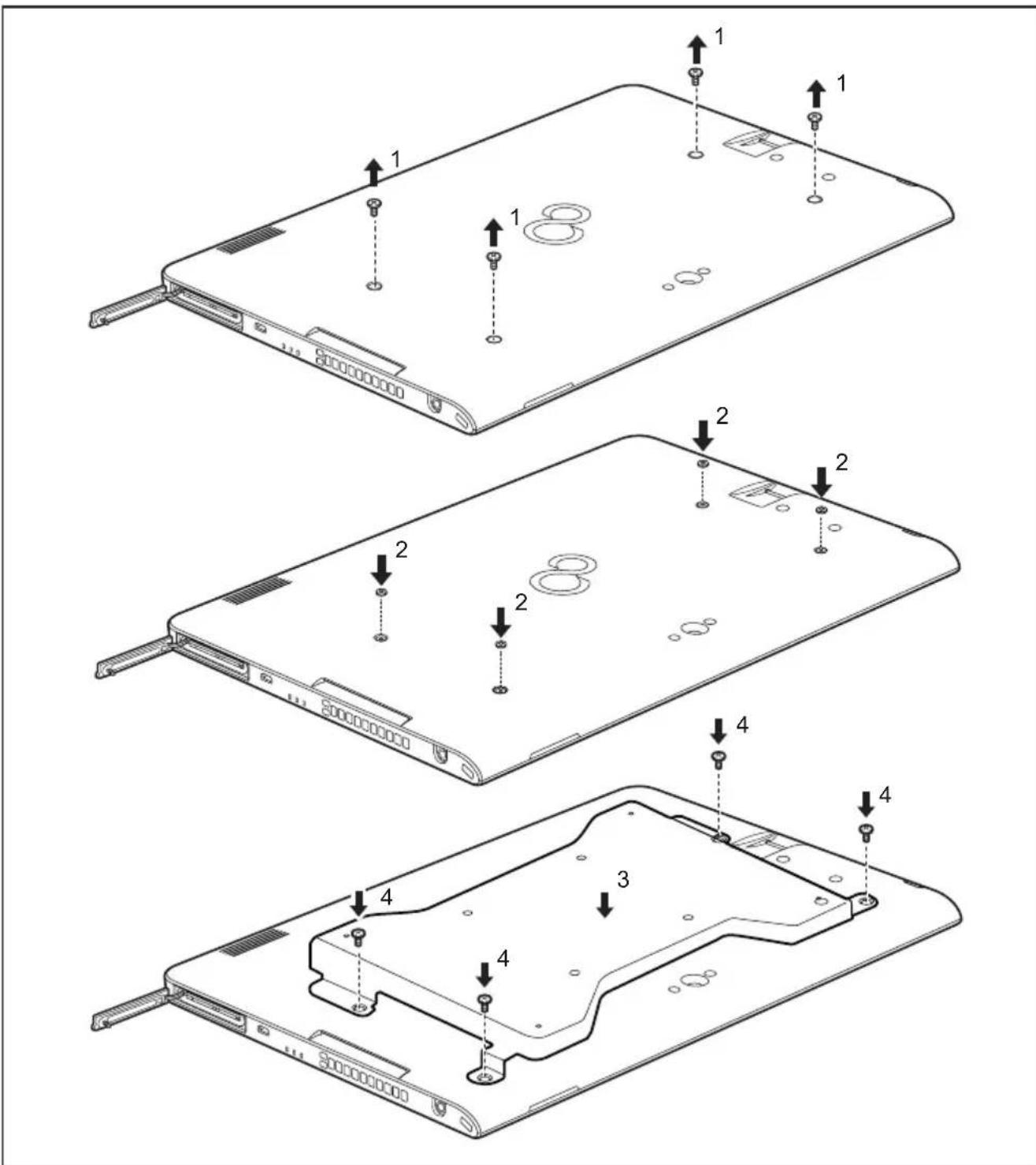

► Retirez les caches des trous de vis au dos du Tablet PC (1). ► Plac ez les entretoises entre le Tablet PC et le support VESA (2). 48 FujitsuAccessoires pour votre Tablet PC (en option) ► Positionnez le support VESA sur le Tablet PC (3). Assurez-vous que les trous filetés du support VESA et du Tablet PC sont parfaitement alignés. ► Fixez le support VESA à l’aide des vis (4). Fujitsu 49Accessoires pour votre Tablet PC (en option) Dragonne (option) Sur les modèles avec trous filetés et lecteur de SmartCard sur le panneau arrière, il est possible de fixer une dragonne disponible en option. Le kit de dragonne comprend les composants suivants : Dragonne, deux vis M2x6, deux vis M2x8 et deux entretoises. 50 FujitsuAccessoires pour votre Tablet PC (en option)

• Pour poser les vis, utilisez le bon outil de la taille appropriée.

• Conservez les vis hors de portée des enfants.

• Evitez de secouer l’appareil lorsque vous le tenez par la dragonne car il pourrait tomber.

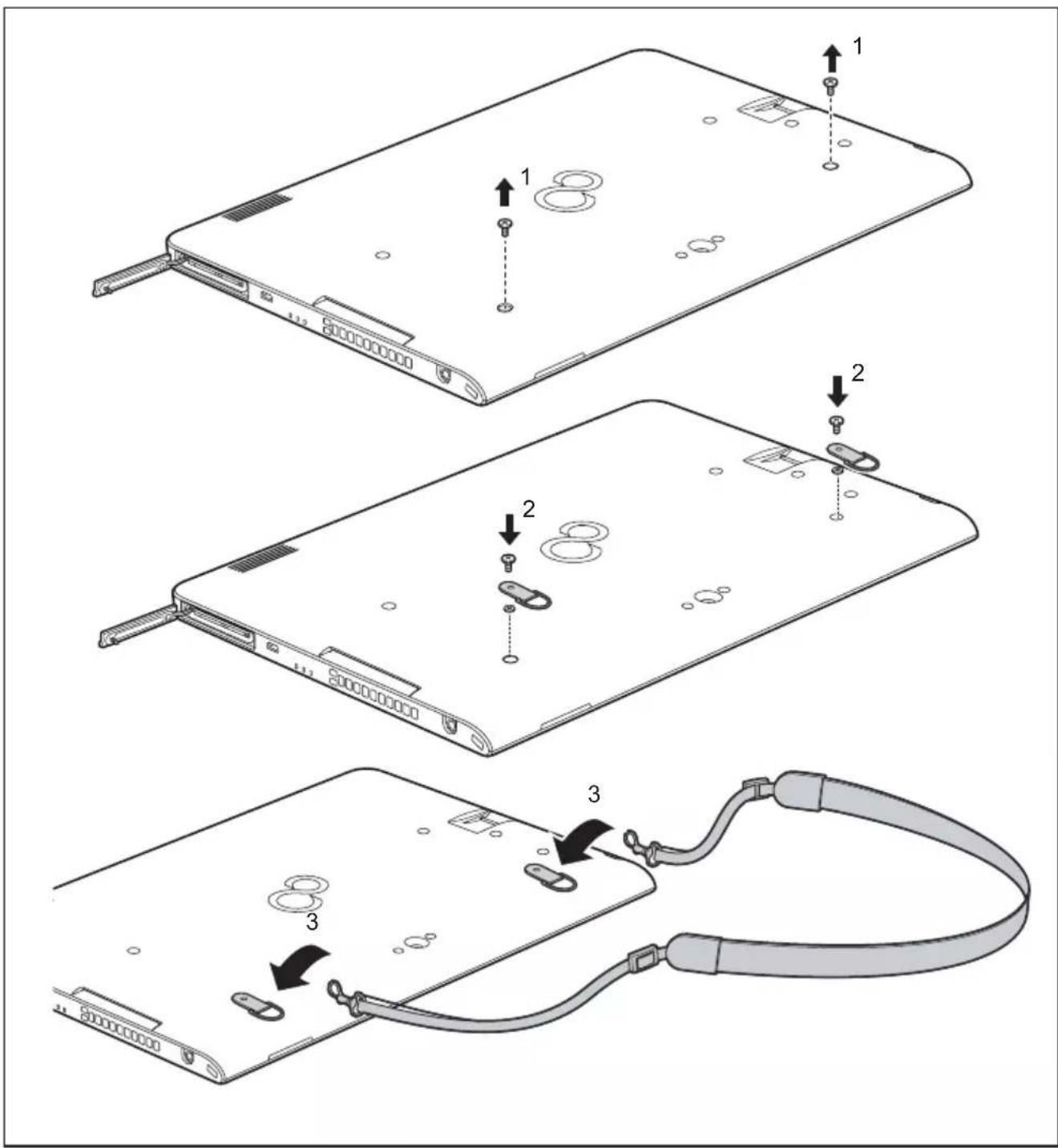

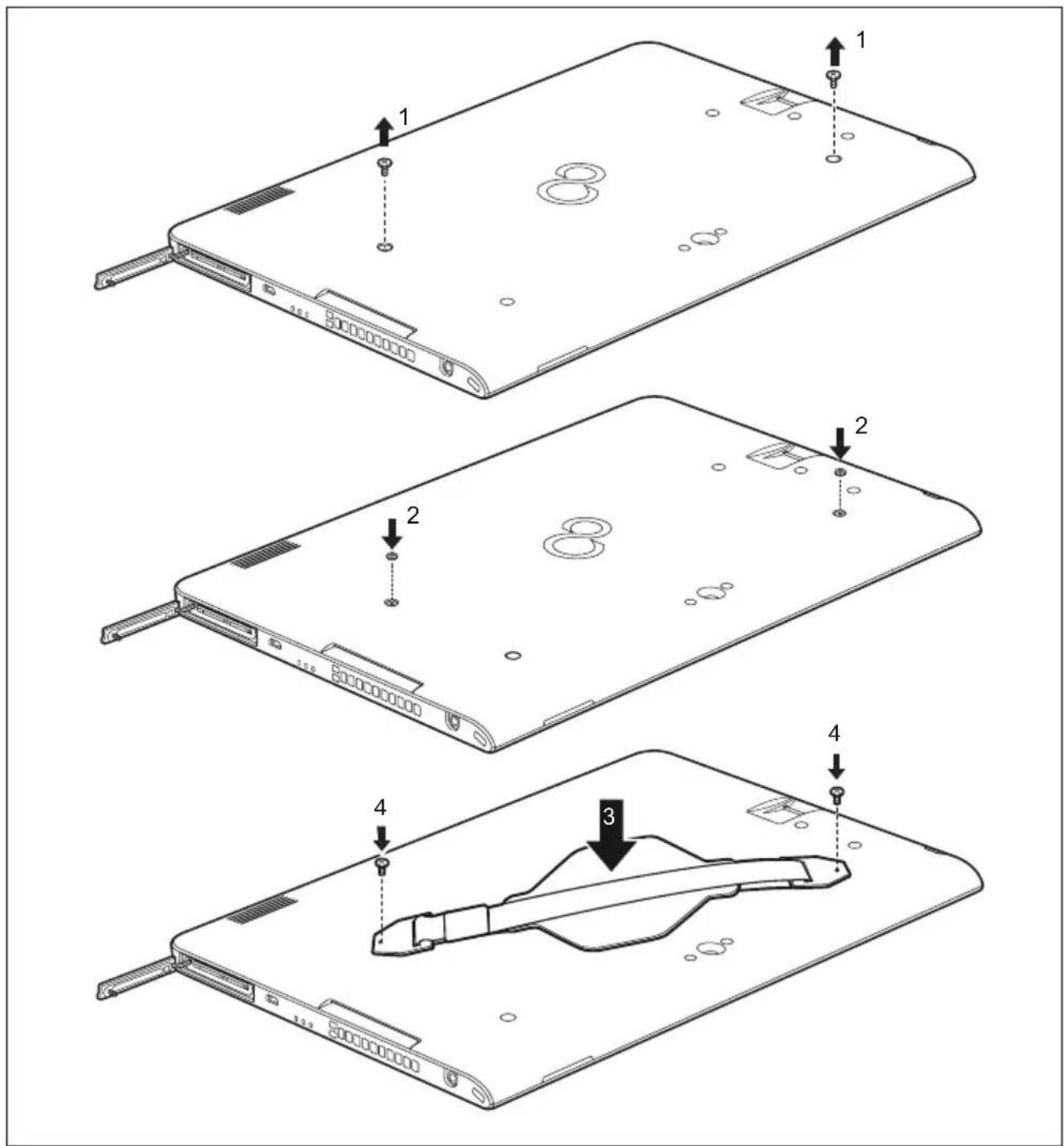

► Reti rez les caches des trous de vis au dos du Tablet PC (1). ► Placez les entretoises entre le Tablet PC et la dragonne (2). ► Pos itionnez la dragonne sur le Tablet PC (3). Assurez-vous que les trous de vis de l a dragonne et du Tablet PC so nt parfaitemen t alignés. Fujitsu 51Accessoires pour votre Tablet PC (en option) Pour fixer la dragonne, utilisez exclusivement les vis M2x8. ► Fixez la dragonne à l’aide des vis (4). 52 FujitsuAccessoires pour votre Tablet PC (en option) Bandoulière (option) Sur les modèles avec trous filetés et lecteur de SmartCard sur le panneau arrière, il est possible de fixer une bandoulière disponible en option. Le kit de bandou lière comprend les composants s uiva nts : Bandoulière, deux supports, deux vis M2x6, deux vis M2x8 et de ux entretoises. Fujitsu 53Accessoires pour votre Tablet PC (en option)

• Pour poser les vis, utilisez le bon outil de la taille appropriée.

• Conservez les vis et supports hors de portée des enfants.

• Afin d’éviter toute détérioration des vis, veillez à ne pas utiliser de tournevis électrique.

► Retir ez les caches des trous de vis au dos du Tablet PC (1). 54 FujitsuAccessoires pour votre Tablet PC (en option) Pour fixer les supports, utilisez exclusivement les vis M2x8. ► Positionnez les entretoises sous les supports, mettez en place les supports au dos du Tablet PC et fixez les support s à l’aide des vis (2). ► Fixez la bandoulière sur les s upports (3). Fujitsu 55Accessoires pour votre Tablet PC (en option) Cover (option) Si vous utilisez le couvercle, ne connectez en aucun cas le Tablet PC à la station d’accueil de clavier. ► MettezenplaceleTabletPCcommeillustrésurleCover. L’illustration suivante montre les différentes utilisations possibles du Cover : 56 FujitsuFonctions de sécurité Fonctions de sécurité Fonctionsdes écurité Votre tablet PC dispose de différentes fonctions de sécurité qui vous permettent de protéger votre système et vos données personnelles contre tout accès non autorisé. Dans ce chapitre, vous apprendrez à utiliser ces fonctions et vous découvrirez leurs avantages. N’oubliez pas que, dans certains cas, par exemple lorsque vous oubliez votre mot de passe, vous-même n’aurez p lus accès à votre système et à vos données. Respectez par conséquent les consignes suivantes :

• Sauvegardez ré gulièrement vos données sur des suppo rts de données externes.

• Pour certaines foncti ons de sécurité, vous devez attribuer des mots de passe. Prenez note des mots de passe et conservez-les en lieu sûr. Si vous oubliez les mots de passe, vous devrez vous adresser à notre Service Desk. L’effacement ou la réinitialisation des mots de passe ne sont pas couverts par la garantie et seront donc facturés. Fujitsu 57Fonctions de sécurité Installation du capteur d’empr einte digitale (selon configuration) Capteurd’emprei nt edigitaleCapteurd’emprei nt edigitale Selonlaconfiguration que vous aurez choisie pour votre appareil, ce dernier disposera ou non d’un capteur d’empreinte digitale. Le capte ur d’empreinte digitale peut enregistrer l’image d’une empreinte digitale. Cette image est ensuite analysée par un logiciel d’empreinte digitale et peut s’utiliser en lieu et place d’un mot de passe .

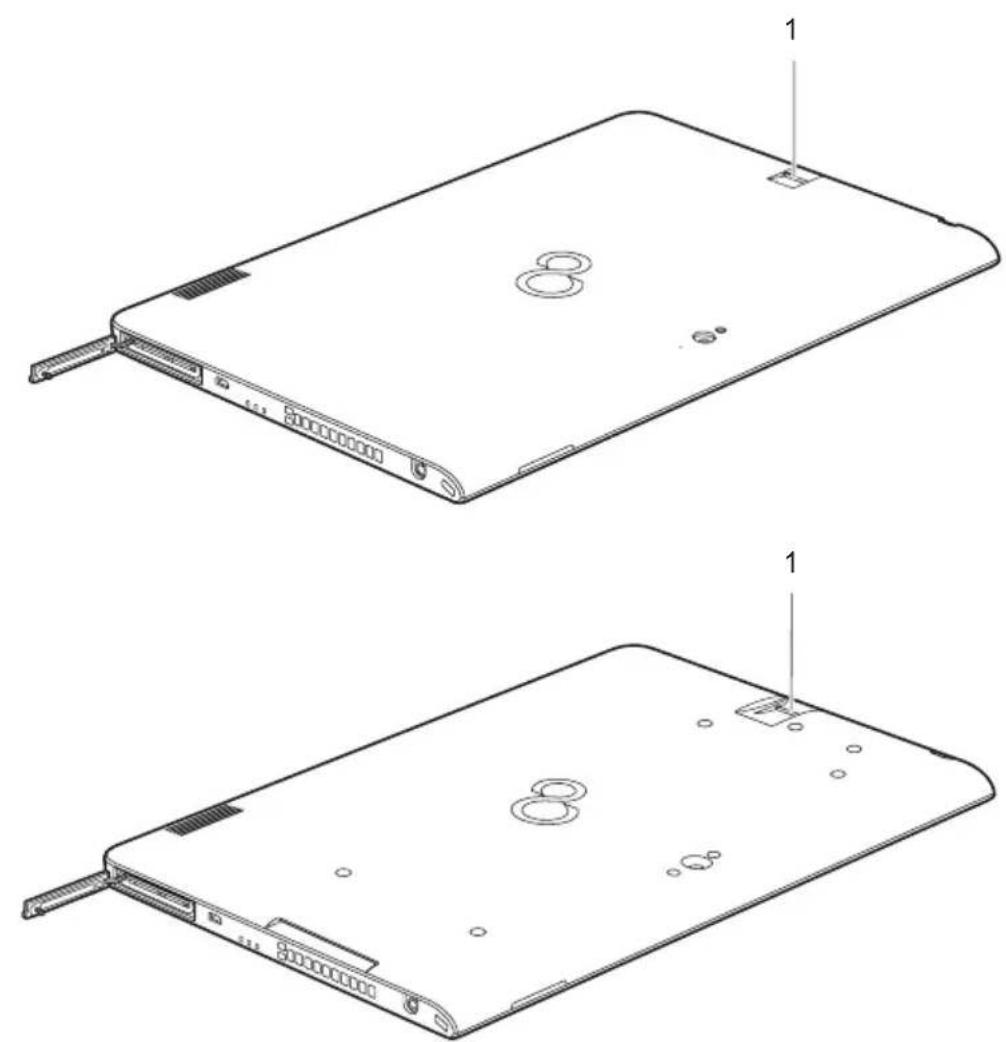

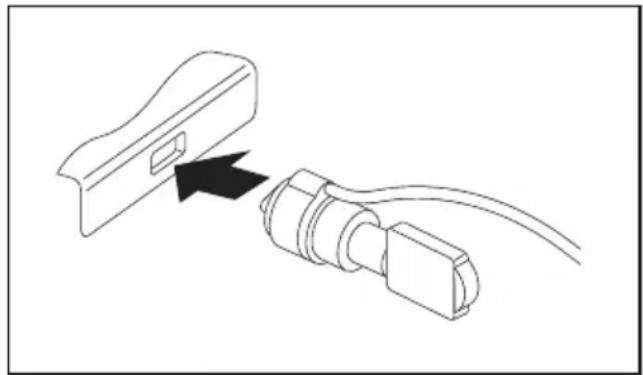

► In stallez le logiciel Fingerprint pour pouvoir utiliser le capteur d’empreinte digitale (1). 58 FujitsuFonctions de sécurité Utilisation de Security Lock SecurityLockProtectionantivolSecurityLock Votre appareil dispose d’un dispositif Security Lock pour le câble Kensington Lock. Le robuste câble en acier Kensington Lock vous permet de protéger votre appareil et votre réplicateur de port contre le vol. Le câble Kensington Lock est disponible en accessoire. ► Montez le câble Kensington Lock dans le dispositif correspondant de votre appareil. Branchez un autre câ ble Kensington Lock sur la station d’accueil de l’appareil ou sur la station d’ac cueil du clavier pour protéger aussi ces périphériques. Paramétrer une protection par mot de passe dans l’Utilitaire BIOS-Setup Avant d’utiliser les différentes possibilités de protection par mot de passe dans l’Utilitaire BIOS-Setup pour sécuriser vos données, observez ce qui suit : Prenez n ote des mots de passe et conservez-les en lieu sûr. Si vous oubliez v otre mot de passe administrateur, v ous ne pourrez plus accéde r à votre tablet PC. L’effacement du mot de passe n’est pas couvert par la garantie et sera donc facturé. Protection parmotdepasse Votre mot de passe ne doit pas dépasser 32 caractères et peut contenir des lettre s, des chiffres et d es caractères spéciaux. Il convient de faire la distinc tion entre majuscules et minuscules. Lorsque vo us utilisez des caractères spéciaux, prenez en considération le fait que ceux- ci dépendent de la version nationale du clavier utilisé. Fujitsu 59Fonctions de sécurité Protection de l’UtilitaireSetupBIOS(motsdepasse administrateur et utilisateu

Si vous avez ouvert ce manuel d’utilisation à l’écran, nous vous recommandons de l’imprimer. Ce manuel ne pourra pas être ouvert pendant la création du mot de passe. UtilitaireSetupBIOS Le mot de passe administrateur comme le mot de passe utilisateur vous permettent d’empêcher l’utilisation non autorisée de l’Utilitaire Setup BIOS. Le mot de passe administrateur vous donne accès à toutes les fonctions de l’Utilitaire Setup BIOS, le mot de passe utilisateur à une partie se ulement de ces fonctions. Vous ne pouvez créer un mot de passe utilisateur qu’après avoir attribué un mot de passe a d ministrateur. L’ appel et l’utilisation du BIOS-Setup- Utility sont décrits dans le chapitre

Réglages dans l’utilitaire BIOS Setup", Page 72. Attribuer le mot de passe administrateur/utilisateur ► Appelez l’Utilitaire B IOS -S etup et sélectionnez le menu Se curity. ► Sélectionnez la zone Set Supervisor Password et appuyez sur la touche Ent rée.

Le message Enter new Password : vous invite à entrer un m ot de passe. ► Tapez le mot de passe et appuyez sur la touche Entré e.

Le message Confirm new Password, vous invite à valider le mo t de passe. ► Tapez le mot de passe encore une fois et appuyez sur la touche Entrée.

Avec Changes have been saved, le système confirme que le nouveau mot de pa sse a été enregistré. ► Pour attribuer le mot de passe utilisateur, choisissez la zone Set User Password et procédez comme pour l’attribution du mot de passe administrateur.

Si vou s ne voulez pas modifier d’autres réglages, vous pouvez quitter l’Utilita ire BIOS -S etu p. ► Choisissez dans le menu Exit l’option Save Changes & Exit. ► Choisissez l’option Yes et appuyez sur la touche Entrée. MotdepasseMotdepass eadministrateurMotdepass eutilisateur

Le tablet PC redémarre et le nouveau mot de passe entre en vigueur. Si vous souhaitez maintenant appeler l’utilitaire BIOS Setup, vous devez d’abord entrer votre mot de passe administrateur ou votre mot de passe utilisateur. Veuillez noter que le mot de passe utilisateur ne vous donne accès qu’à quelques réglages BIOS. Modifier le mot de passe administrateur ou utilisateur Vous ne pouvez modifier le mot de passe administrateur qu’après être entré dans l’Utilitaire Setup B IOS en tapant le mot de passe administrateur. MotdepasseMotdepasseadministrateurMotdepasseutilisateur ► Appelez l’Utilitaire Setup BIOS et sélectionnez le me nu Security. ► Pour modifier le mot de passe, procédez de la même manière que lorsque vous avez attribué le mot de passe. 60 FujitsuFonctions de sécurité Supprimer des mots de passe Pour supprimer un mot de passe sans en créer de nouveau, procédez comme suit : MotdepasseMotdepasseadministrateurMotdepasseutilisateur ► Appelez l’Utilitaire BIOS-Setup et sélectionnez le menu Security. ► Sélectionnez le champ Set Supervisor Password ou Set User Password et appuyez sur la touche Entrée.

Avec Enter current Password, vous êtes invité à entrer le mot de passe actuel. Avec Enter New Password, vous êtes ensuite invité à entrer un nouveau mot de passe. ► A ce m oment-là, appuyez deux fois sur la touche Entrée. ► Choisissez dans le menu Exit l’option Save Changes & Exit. ► Choisissez l’option Yes et appuyez sur la touche Entrée.

Le tablet PC redémarre et le mot de passe est supprimé. La suppression du mot de passe administrateur entraîne par la même occasion la suppression du mot de passe utilisateur. Protection par mot d e passe du démarrage du système d’exploitation Le mot de p asse administ rateur que vous avez attribué dans l’Utilitaire Setup BIOS (voir la section " Attribuer le mot de passe admin istrateur/utilisateur", Page 60)vous permet également d’empêcher le démarrage du système d’exploitation. Systèmed’exploitation Activer la protection système ► Appelez l’Utilitaire BIOS-Setup et sélectionnez le menu Security. Systèmed’ex ploitation ► Sélectionnez l’option PasswordonBootet ap puyez sur la touche Entrée. ► Choisissez l’option souhaitée (First Boot ou Every Boot) et appuyez sur l a touche Entrée ► Sous Exit sélectionnez l’option Save Changes & Exit.

Le tablet PC redémarre. Vous êtes invité à entrer votre mot de passe (le mot de passe administrateur). Désactiver la protection système ► Appelez l’Utilitaire BIOS-Setup et sélectionnez le menu Security. Système d’exploitation ► Sélectionnez l’option PasswordonBootet ap puyez sur la touche Entrée. ► Sélectionnez l’option Disabledet appuyez sur la touche Entrée.

Si vous ne voulez pas modifier d’autres réglages, vous pouvez quitter l’Utilitaire BIOS-Setup. ► Sous Exit sélectionnez l’option Save Changes & Exit.

Le tablet PC redémarre. Il n’y a plus aucun mot de passe pour le système. Fujitsu 61Fonctions de sécurité Protection par mot de passe du disque dur Protectionpar motdepasse Le mot de passe de disque dur empêche tout accès non autorisé aux lecteurs de disque dur et fait l’objet d’une vérification interne à chaque démarrage. A con dition que vous ayez attribué au moins le mot de passe administrateur. Activation de la protection du disque dur ► Appelez le BIOS-Setup et sélectionnez le menu Security.

Si vous n’ave z pas encore défini de mot de passe dans le BIOS, attribuez maintenant le mot de passe administrateur et, si vous le souhaitez, le mot de passe utilisateur (voir " Fonctio ns de sécurité", Page 57). ► Cochez la case Hard Disk Security et appuyez sur la touche Entrée. ► Cochez la case Set Master Pa ssword de la zone Drive0 et appuyez sur la touche Ent rée.

Avec Enter new Password, vous êtes ensuite invité à entrer un mot de passe. ► Tapez le mot de passe et appuyez sur la touche Entrée.

Le message Confirm new Password, vous invite à valider le mot de passe. ► Tapez le mot de passe encore une fois et appuyez sur la touche Entrée.

Avec le message Setup N otic e: Changes have been sav ed, le système confirme que le nouveau mot de passe a été enregistré. L’option Password Entry on Boot est activée par défaut (Enabled). Si vous ne voulez pas modifier d’autres réglages, vous pouvez quitter le BIOS-Setup. ► Sélectionnez l’option Exit Saving Changes du menu Exit. ► Appuyez sur la touche Entrée et sélectionnez Yes.

Le tablet PC redémarre et votre disque dur est à présent protégé par un mot de passe. La demande de mot de passe devient active au redémarrage du tablet PC. Désactivation de la protection du disque dur Pour supprimer un mot de passe sans en créer un nouveau, procédez comme suit : ► Appelez le BIOS-Setup et sélectionnez le menu Security. ► Cochez la case Hard Disk Security et appuyez sur la touche Entrée. ► Cochez la case Set Master Pa ssword de la zone Drive0 et appuyez sur la touche Ent rée.

Avec Enter current Password, vous êtes invité à entrer à nouveau l’ancien mot de passe. Avec Enter New Password, vous êtes ensuite invité à entrer un nouveau mot de passe. ► Après avoir saisi le mot de passe, a ppuyez trois fois sur la touche Entrée. ► Sélectionnez l’option Exit Saving Changes du menu Exit. ► Appuyez sur la touche Entrée et sélectionnez Yes.

Le tablet PC redé marre et le disque dur n’est plus protégé par m ot de passe. 62 FujitsuFonctions de sécurité Lecteur de SmartCard (selon configuration) Selon le modèle choisi, l’appareil est do té d’un lecteur de SmartCard (disponible uniquement sur le m odèle avec trous filetés et lecteur de SmartCard). Fonctionsdes écuritéFonctionsdes écurité Les SmartCards ne sont pas fournies de série. Vous pouvez utiliser toute SmartCard conforme à la norme ISO 7816-1, -2 ou -3. Vous pouvez vous les procurer auprès de différents fabricants. A l’aide du logiciel correspondant, votre SmartCard peut être une alternative à la protection par mot de passe, mais peut également servir de signature numérique pour crypter vos e-mails ou utiliser les services de banque à domicile (home banking). Nous vous recommandons d’utiliser, par principe, deux SmartCards. Conse rvez toujours l’une des SmartCards dans un endroit sûr lorsque vous vous déplacez avec l’autre. Pour profiter de tous les avantages de sécurité de votre Tablet PC, vous devez disposer d’une carte CardOS SmartCard de Fujitsu. La SmartCard est uniquement utilisable si vous en connaissez le code PIN, ce qui signifie que, même si vous la perdez, elle vous offre le maximum de la sécurité. Pour votre sécurité, la CardOS SmartCard se verrouille après trois entrées d’un code PIN erroné. Lors de la première utilisation de votre C ardO S S martCard, vous devrez entrer le PIN "12345678" ou le PIN indiqué par votre administra teur système. Fujitsu 63Fonctions de sécurité Insérer la SmartCard Selon le modèle choisi, l’appareil est doté d’un lecteur de SmartCard (disponible uniquement sur le modèle avec trous filetés et lecteur de SmartCard). Lorsque vous insérez ou retirez la SmartCard, ne forcez pas. Veillez à ce qu’aucun corps étranger ne pénètre dans le lecteur de SmartCard.

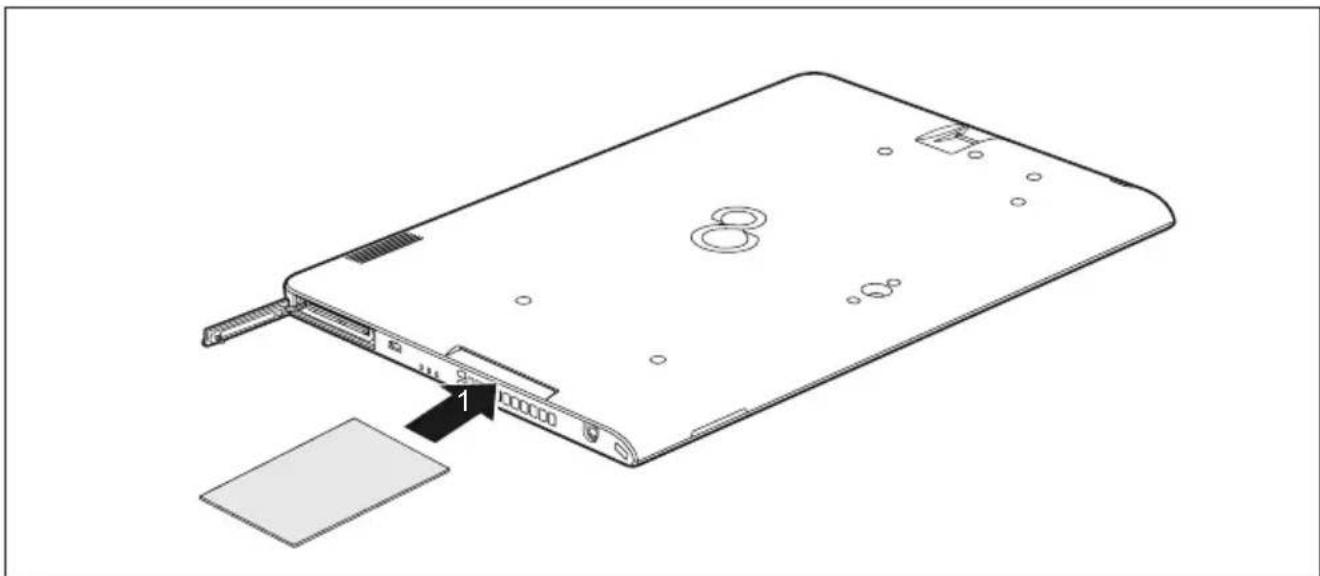

► Glissez la SmartCard, puce vers la face arrière du Tablet PC, dans le lecteur de SmartCard. 64 FujitsuFonctions de sécurité Trusted Platform Module (module TPM, selon con figuration) TPMTrustedPlatform Module Pour pouvoir utiliser le module TPM, vous devez impérativement activer ce dernier avant l’installation du logiciel dans la configuration BIOS. Condition : vous avez attribué au moins le mot de passe administrateur (voir " Fonctions de sécurité", Page 57). Activer le TPM

• Condition préalable : Vous avez attribué un mot de passe administrateur, voir " Fonctio ns de sécuri té", Page 57. ► Appelez le BIOS-Setup et sélectionnez le menu Security. ► Sélectionnez la zone TPM Security Chip Setting et appuyez sur la touche Entrée ► Sélectionnez l’option Enabled pour activer le TPM.

Après avoir a ctivé le TPM, l’option de menu Clear Security Chip apparaît. Avec Clear S ecurity Chip, vous pouvez supprimer le propriétaire dans le TPM. Enabled, supprime toutes les clés communes générées par des applications (RK - Storage Root Keys, AIK - Attestation Identity Keys, etc.). N’oubliez pas que, ensuite, vous ne pourrez plus accéder aux données que vous aurez chiffrées sur les clés du propriétaire. ► Sélectionnez l’option Exit Saving Changes du menu Exit. ► Appuyez sur la touche Entré e et sélectionnez Yes.

Le tablet PC redémarre et le TPM est activé. Désactiver l eTPM

• Condition préalable : Vous avez attribué un mot de passe administrateur, voir " Fonctio ns de sécuri té", Page 57. ► Appelez le BIOS-Setup et sélectionnez le menu Security. ► Sélectionnez la zone TPM Security Chip Setting et appuyez sur la touche Entrée ► Sélectio nnez l’option Disabled pour désactiver le T PM. ► Sélectionnez l’option Enregistrer les modifi cations de déconnexion dans le menu Quitter. ► Appuyez sur la touche Entré e et sélectionnez Yes.

Le tablet PC redémarre et le TPM est désactivé. Fujitsu 65Fonctions de sécurité Activation de la saisie du mot de passe sur le clavier OnScreen (clavier OnScreen po ur mot de passe BitL ocker) Une fois TPM activé, vous pouvez active r un clavier visuel pour l’écran tactile interne dans le BIOS Setup. ► Appelez le BIOS Setup et sélectionnez le menu Advanced. ► Sélectionnez Boot Configu rations et appuyez sur la touche Entrée. ► Dans le menu U EFI Boot On-Screen Keyboard Location, sélectionez l’option Lower Right ou Upper Right. ► Sélectionnez l’option E xit Saving Changes dans le menu Exit. ► Appuyez sur la touche Entrée et sélectionnez Yes.

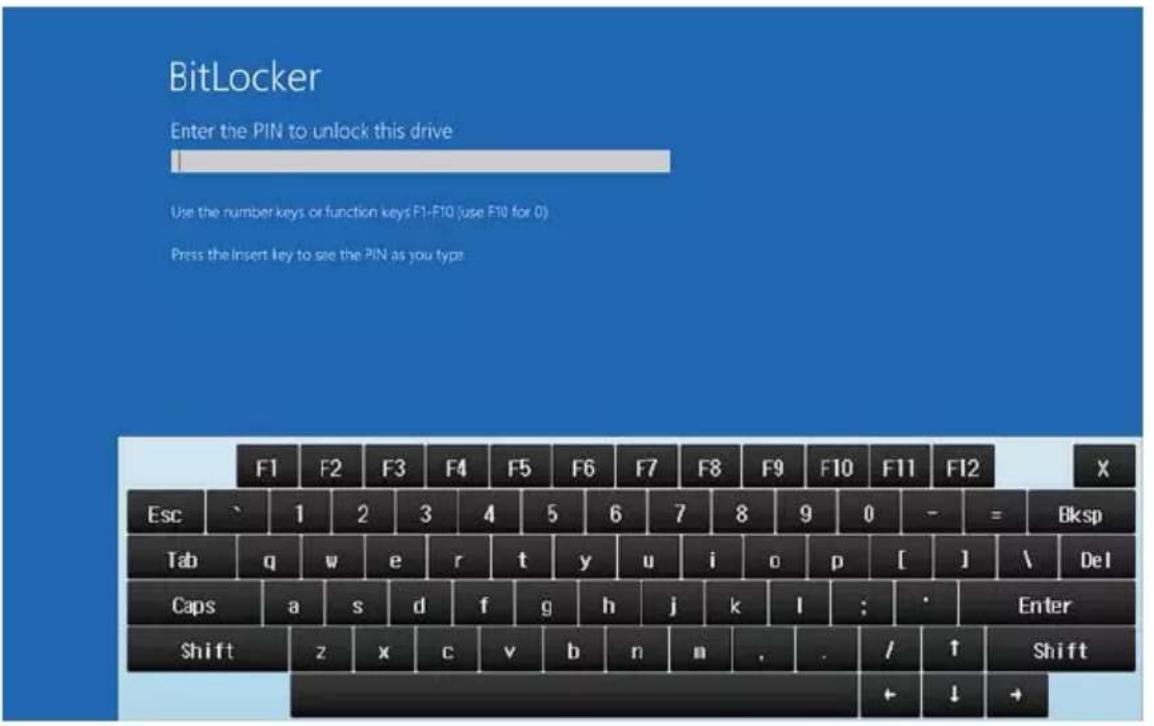

Le Tablet PC redémarre e t la boîte d e dialogue d u mot de passe s’affiche. Pour activer le clavier OnScreen, appuyez dans la zone du mot de passe. 66 FujitsuConnecter des périphériques Connecter des périphériques Respectez dans tous les cas les consignes de sécurité du chapitre

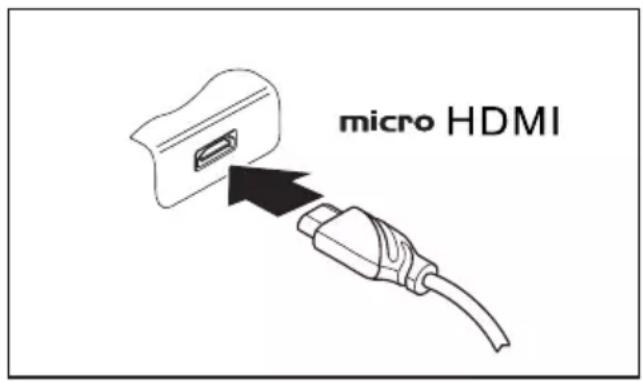

Remarques importantes", Page 12 avant de raccorder des périphériques au tablet PC ou de les en débrancher. Lisez toujours la documentation relative au périphérique que vous voulez brancher. Ne branchez ou ne débranchez jamais de câbles pendant un orage. Ne tirez jamais sur le câble lorsque vous le débranchez ! Saisissez toujo urs la fiche. Dans le cas de certains périphériques tels que USB, il n’est pas nécessaire de mettre le tablet PC et l’appareil hors tension avant le branchement ou débranchement. Pour de s informations plus détaillées sur la nécessité ou non de mettre les appareils hors tension, voir la docum entation du périphérique. Certains périphériques externes nécessitent l’installation et l’aménagement de logiciels spécifiques (par exemple, le programme pilote). Pour plus d’information consultez la documentation du périphérique et du système d’exploitation. Raccorder un écran externe Port micro HDMI PortHDMI Le port m icro HDMI de votre appareil vous perm et de raccorder un amplificateur externe ou un téléviseur à écran L CD ou plasma équipé d’un port HDMI. ► Raccorde z le câble de données au périphérique. ► Bran che z le câble de données sur le port micro HDMI. Certains téléviseurs LCD ne disposent que de deux haut-parleurs/ports et ne peuvent donc pas produire un son Dolby Digital ou DT S. Pour obten ir un son HDMI, vous devez régler en conséque nce les réglages de son HD MI. Vous trouverez les réglages sous Paneau de configuration - Matériel et audio. Désactivez les réglages DT S Audio et Dolby Digital pour permettre la lecture audio HDMI. Fujitsu 67Connecter des périphériques Port HDMI (Keyboard Docking uniquement) PortHDMI Le port HDMI vous permet de raccorder un amplificateur externe ou un téléviseur à écran LCD ou plasma avec port HDMI. ► Raccordez le câble de donn ées au périphérique. ► Branchez le câble de données sur le port HDMI. Certains téléviseurs LCD ne disposent que de deux haut-parleurs/ports et ne peuvent donc pas produire un son Dolby Digital ou DTS. Pour obtenir un son HDMI, vous devez rég ler en conséquence les réglages de son HDMI. Vous trouverez les réglages sous Paneau de configuration - Matériel et audio. Désactivez les r églages DTS Audio et Dolby Digital pour permett re la lecture audio HDMI. DisplayPort (station d’accueil uniquement) DisplayPort Le DisplayPort d e la station d’accueil vous permet de raccorder un moniteur ou un téléviseur à éc ran LCD ou plasma équipé du port correspondant. ► Raccordez le câ ble de données au périphériqu

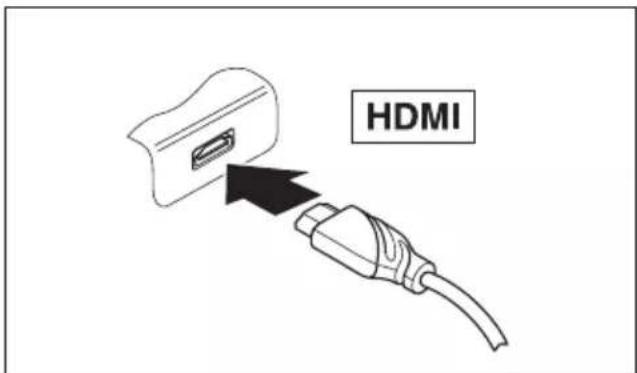

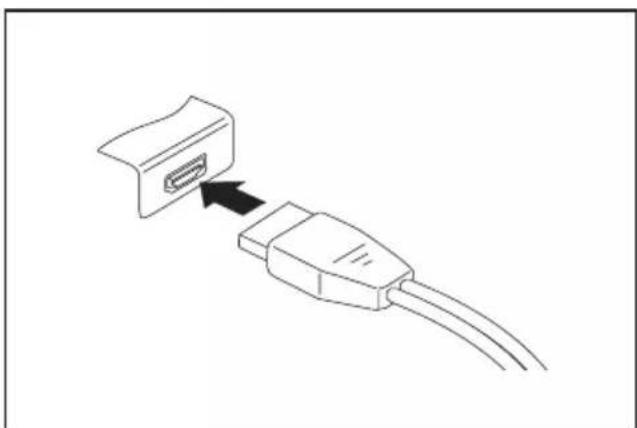

► Raccordez le câble de données au DisplayPort d e la station d’accueil multifonction. Certains téléviseurs LCD ne disposent que de deux ports haut-parleurs et ne peuvent donc pas produire un son Dolby Digital ou DTS. Pour obtenir le son, vous devrez adapter en conséquence les réglages de son dans Windows. ► Pour ce faire, désactivez dans le panneau de co n figu ration pour la Realtek HDMI Output les paramètres DTS Audio et Dolby Digital. 68 FujitsuConnecter des périphériques Port moniteur VGA (uniquement s tation d’accu eil et station d’accueil pour clavie

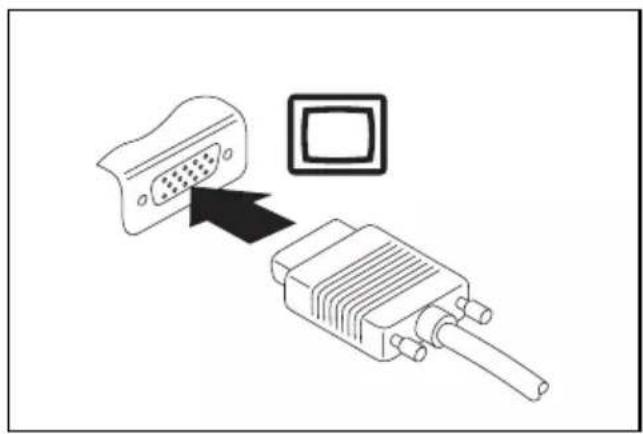

Un moniteur analogique se branche sur le port moniteur VGA analogique. L’affichage écran est limité à deux écrans en même temps. EcranPriseVGAPortécranPortmoniteur ► Mettez le Tablet PC et le moniteur externe hors tension. ► Branchez le câble de donné es du moniteur externe sur le port monite ur. ► Mettez d ’abord le moniteur externe sous tension, puis le Tablet PC. Vous pouve z également basculer entre l’écran externe et l’écran LCD du Tablet PC (voir " Ecran tactile", Pa ge 23). Vous pouvez afficher simultanément la même image sur le moniteur externe et sur l’écran LCD du Tablet PC. Fujitsu 69Connecter des périphériques Raccorder des périphériques USB PortsUSB Vous pouvez brancher sur les ports USB des périphériques également équipés d’un port USB (par ex. un lecteur DVD, une imprimante, un scanner ou un modem). Les périphériques USB supportent le branchement à chaud (hot-plug). Par conséquent, les câbles des périphériques USB peuvent être branchés et débranchés sans qu’il soit nécessaire d’éteindre l’appareil. Avec l’USB 1.x, le débit max. est de 12 Mbits/s. Avec l’USB 2.0, le débit de données peut atteindre 480 Mbits/s. Avec l’USB 3.0, le débit de do nnées peut atteindre 5 G bits/s. Vous trouverez d’autres informations dans la documentation fournie avec les périphériques USB. ► Branchez le câble de données au périphérique. ► Raccordez le câble de données à un port USB du Tablet PC.

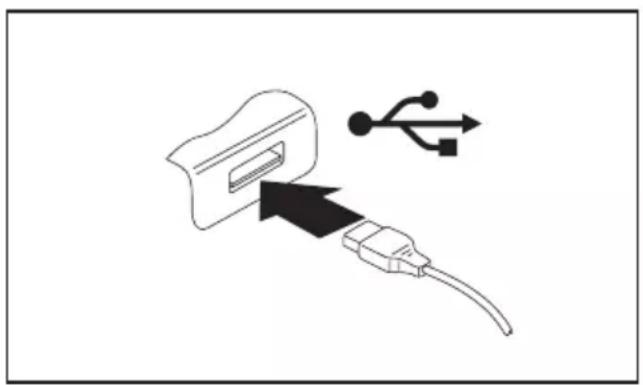

► Raccordez le câble de données à un port USB de la station d’accueil.

► Raccordez le câble de données à un port USB du clavier. Pilotes Les périphériques USB sont automatiquement reconnus et installés par votre système d’exploitation. Retirer correctement les périphériques USB Retirez toujours le périphérique en respectant la séquence ci-dessous afin d’éviter toute perte de données. ► Appuyez s ur l’icône de retrait en sécurité le matériel. ► Choisissez le périphérique que vous voulez arrêter et retirer. ► Appuyez sur OK.

Une boîte de dialogue vous signale que vous pouvez retirer le périphérique sans risque. 70 FujitsuConnecter des périphériques Raccorder des périphériques audio externes Votre Tablet PC est équipé d’un port casque et microphone combiné, et votre support (en option) est doté de ports casque et microphone distincts. Raccordement d’écouteurs ou autre périphérique de sortie audio Raccorderdes a ppareilsaudioPortsaudioRaccorderuncasque Le po rt combiné écouteurs et microphone du Tablet PC ou le port écouteurs de la station d’accueil (en option) vous permet de connecter un périphérique de sortie externe comme des écouteurs, un haut-parleur, etc. à votre Tablet PC. ► Branchez le câble audio sur le périphérique. ► Branchez le câble audio sur le port combiné écouteurs et microphone du Tablet PC ou sur le port écouteurs de la station d’accueil (en option).

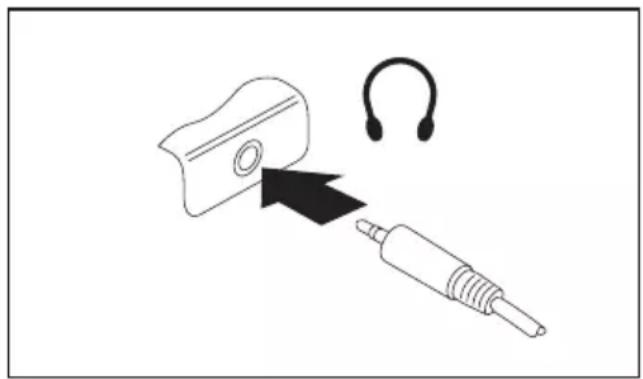

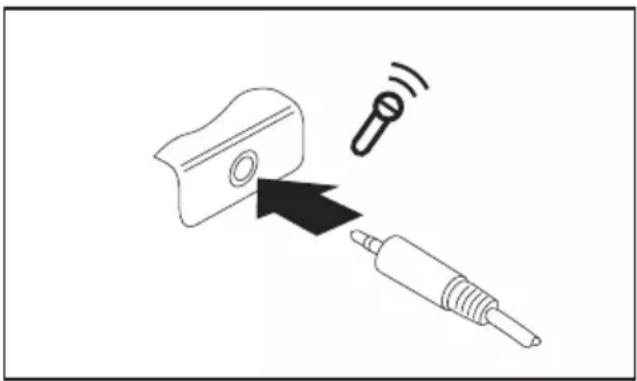

Les haut-parleurs internes sont désactivés. Si vous achetez un câble dans le commerce, vérifiez ce qui suit : Le port combiné écouteurs et microphone de votre tablet PC est une "prise jack de 3,5 mm". Pour raccorder un casque ou des haut-parleurs, vous avez besoin d’une "fichejackde3,5mm". Raccordement d’un microphone ou autre périphérique d’entrée audio Raccorderdes p ériphériquesaudioPortsaudioRaccorderunmicrophone Le port com biné écouteurs et microphone du Tablet PC ou le port microphone de la station d’accuei l (en option) vous permet de connecter un microphone externe, un lecteur MiniDisc, un lecteu r MP3, un lecteur CD ou une platine cassette à votre Tablet PC. ► Branche z le câble audio sur le périphérique. ► Branchez le câble audio sur le port combiné écouteurs et microphone du Tablet PC ou sur le port microphone de la station d’accueil (en option). Fujitsu 71Réglages dans l’utilitaire BIOS Set

Réglages dans l’utilitaire BI OS Setup UtilitaireBIOSSetupRéglagesdusystème,utilitaireBIOSSetupConfiguration,utilitaireBIOSSetupSetupConfigurationdus ystèmeConfigurationdumatériel Pour naviguer plus facilement dans l’utilitaire BIOS Setup, vous pouvez utiliser un clavier USB externe. L’utilitaire BI O S S etup vous permet de régler les fonctions système et la configuration matérielle de votre ta blet PC. A la livraison, le tablet PC est configuré avec les réglages standard. Vous pouvez modifier ces réglages dans les m enus de l’Utilita ire BIOS Setup. Les ch angements prendront effet dès que vous sauvegarderez et quitterez l’Utilitaire BI O S Setup. L’Utilitaire BIOS Setuppropose les menus suivants : Infos Affichage des informations du BIOS, s ur le processeur et sur le tablet PC Système Réglages avancés du système Advanced Configuration de différents éléments matériels, tels que souris, clavier, processeur, etc. Security Réglages du mot de passe et fonctions de sécurité Boot Configuration de l’ordre de démarrage Exit Quitter l’Utilitaire BIOS Se tup Démarrage de l’Utilitaire BIOS-Setup ► Maintenez en foncé le bouton de diminution du volume et mettez le Tablet PC sous tension. UtilitaireSetupBIOS ► Si un mot de passe a été défini, entrez le mot de passe et appuyez s ur la touche Entrée. Si vous avez oublié le mot de passe, adressez-vous à votre administrateur système ou contactez notre service technique. L’Utilitaire BIOS-Setup démarre. 72 FujitsuRéglages dans l’utilitaire BIOS Set

Utiliser l’Utilitaire Setup BIOS UtilitaireSetupBIOS Appuyez sur la touche

pour obtenir de l’aide sur l’utilisation de l’Utilitaire BIOS Setup. Vous trouverez une description des différents réglages dans la fenêtre droite de l’utilitaire BI O S Setu p. La touche

vous permet de charger les réglages standard de l’Utilitaire Setup BIOS. ► Sélectionnez au moyen de s touches fléchées

le menu que vous voulez paramétrer.

Le menu apparaît. ► Sélectionnez au moyen d es touches fléchées

l’option que vous voulez modifier. ► Appuyez sur la touche Entrée. ► Appuyez sur la touche Echap

our quitter le menu sélectionné. ► Notez les entrées modifiées (dans le présent manuel, par exemple). Fermeture de l’utilitaire BIOS Setup UtilitaireBIOSSetup Dans le menu Exit (q uitter), vo us devez sélectionner l’option souhaitée et l’activer à l’aid e de la touche Entrée : Exit Saving Changes - Enregistrer les modi fications et quitter l’utilitaire BIOS Setup ► Pour enregistrer les paramètres a ctu els dans les menus et quitter l’utilitaire BIOS Setup, choisissez Exit Saving Changes et Yes.

Le tablet PC redémarre et les n ouveaux paramètres prennent effet. Exit Discar ding Changes – Annuler les modifications et quitt er l’utilitaire BIOS Setup ► Pour annuler les modifications, sélectionnez Exit Discarding Changes et Yes.

Les paramètres qui étaient en vigueur lorsque vous avez ouvert l’utilitaire BIOS Setup restent valables. L’utilitaire BIOS Setup se ferme et le tablet PC redémarre. Load Setup Defaults – Applique r les rég lag es standard ► Pour rétablir les paramètres par défaut pour tous les menus de l’utilitaire BIOS Setup, choisisse z Load Setup Defaults et Yes. Fujitsu 73Réglages dans l’utilitaire BIOS Set

► Pour annuler les modifications, choisissez Discard Changes et Yes.

Les paramètres en vigueur lor sque vous avez ouvert l’utilitaire BIOS Setup restent valables. Vous pouvez maintenant effectuer d’autres réglages dans l’utilitaire BIOS Setup. ► Si vous voulez quitter l’utilitaire BIOS Setup avec ces paramètres, choisissez Exit Saving Changes et Yes. Save Changes - Enregistrer les modifications sans quitter l’utilitaire BIOS Setup ► Pour enregistrer les modifications, choisissez Save Chan ges et Yes.

Tous les changements sont enregistrés. Vous pouvez maintenant effectuer d’autres réglages dans l’utilitaire BIOS Setup. ► Si vous voulez quitter l’utilitaire BIO S Setup ave c vos paramètres, choisissez Exit Saving Changes et Yes. Save Changes and P ower Off (Sa uvegarder les changements et mettre hors tension) ► Pour enregistrer les modifications avant de mettre l’appareil hors tension, choisissez Save Changes and Power Off et Yes.

Tous les changements sont enregistrés. Votre appareil se ferme . 74 FujitsuAnalyse des problèmes et conseils Analyse des problèmes et conse ils AnalysedesproblèmesConseilsErreurRéparationd’une panne Si vous débranchez ou branchez de s câbles, observez les instructions de sécurité données dans le manuel "Sich erheit/Reg ularien". En cas de problèmes, essayez de les résoudre en prenant les mesures ci-dessous. Si vous n’êtes pas en mesure de réparer la panne, procédez de la façon suivan te : ► Notez les opérations exécutées et l’état dans lequel se trouvait l’appareil au mom ent de l’apparition de l’erreur. N otez également le message d’erreur éventuellement affiché. ► Mettez le tablet PC hors tension. ► Prenez contact avec notre Hotline/Service Desk. Vous trouverez les numéros de téléphone dans la liste Service Desk. Avant d’appeler, préparez les informations ci-dessous et gardez-les à portée de main :

• Le nom du modèle et le numéro de s érie du tablet PC. Le numéro de série est indiqué s ur une étiquette apposée sous le tablet PC.

• Vos notes et les m essages qui sont apparus à l’écran ainsi q ue des indications sur les signaux acoustiques.

• Toutes les modifica tions matérielles ou logicielles effectuées après réception du tablet PC.

• Toutes les modifications apportées aux réglages du BIOS Setup après réception du tablet PC.

• Votre configuration s ystème et tous les périphériques qui sont connectés à votre système.

• Votre contrat d’achat. Nos Tablet P C sont conçus et optimisés pour une utilisation mobile et intègrent pour cela de s com posants légers, peu encombrants et économes en énergie. En fonction d elaconfiguration choisie, en cas d’utilisation de logiciels de jeu dema ndant beaucoup d e calculs (graphiques en 3D par ex.), il est possible que la fonctionnalité du systèm e soit légèrement réduite par rapport à un ordinateur de b ureau. Une mise à jour ave c des pilotes non autorisés par Fujitsu Technology Solutions peut dans certains cas entraîner des pertes de performances et de d onnées ainsi que des dysfonc tionnements. Vous pouvez télécharger les pilotes autorisés et les versions BIOS act uelles sous : " http://support.ts.fujitsu.com/Download/Index.asp" Fujitsu 75Analyse des problèmes et conseils Effectuer une réinitialisation Lorsque l’appareil ne réagit plus à vos sollicitations, choisissez l’une des options suivantes : Forcer l’arrêt de l’apparei

► Maintenez le bouton Marche /Arrê t enfoncé pendant au moins 4 secondes.

L’appareil s’arrête. Vo us pouvez ensuite le redémarrer. Réinitialisation de la batterie ► Arrêtez l’appareil normalement. Si l’appareil ne réagit pas, forcez l’arrêt, comme décrit précédemment. ► Débran chez l’adaptateur d’alimentation de l’appareil. ► Appuyez simultan ément sur le bouton d’augmentation du volume et le bou ton de r accourci.

L’appareil procède alors à une réinitialisation, dont les effets so nt comparables à ceux d’un retrait de la batterie. Vous pouvez ensuite redémarrer l’appareil. Aide en cas de problème En cas d e prob lème que vous n’êtes pas en mesure de résoudre vous-même sur votre ordinateur : ► Notez le numé ro d’identification de vo tre appareil. Vous trouverez le numéro d’identification sur la plaqu e signalétique sur la face arrière ou le dessous du boîtier. ► Pour remédier au problème, c onta ctez le Service Desk compétent pour votre pays (reportez-vous à la liste des Service Desks ou rendez-vous sur le site

http://support.ts.fujitsu.com/contact/servicedesk/ServiceDeskNumber_Int.asp"). Gardez à disposition le numéro d e série/d’identification de votre système. L’heure ou la date du tablet PC sont incorrectes Heured’étéHeured’hiverHeureinexa ct eHeureinexa ct eDate/Heureinexa cteDateinexacte Cause Solution L’heure et la date sont mal réglées. ► Réglez l’heure et la date dans le menu Main de l’Utilitaire BIOS Setup. L’heure et la da te sont incorrectes à chaque mise sous tension du tablet PC ► Veuillez contacter votre point de vente ou notre Hotline/Service Desk. 76 FujitsuAnalyse des problèmes et conseils Le voyant de charge est éteint Cause Solution La batterie ne charge pas. ► Branchez le tablet PC sur la tension de secteur au moyen du bloc d’alimentation. Remarque : La batterie ne sera remise en charge que si sa capacité est inférieure à 90 %. L’écran tactile du tabl et PC reste sombre EcrantactileEcrantactilesombre Cause Solution L’écran tactile est hor s tension. ► Appuyez sur une touche (clavier externe) ou sur l’écran tactile. Ecran externe ou t éléviseur raccordé. ► Vérifiez que les réglages du pilote de carte graphique sont corrects ou qu’un moniteur externe est détecté dans le "Intel G ra phics Media Accelerator Driver for mobile". L’affichage sur l’écran tactile du tablet PC est difficilement lisible EcrantactileEcrantactile Cause Solution Eblouissement par ré flexion ► Placez le tablet PC à un autre endroit. ► Augmentez la l uminosité de l’écran. Fujitsu 77Analyse des problèmes et conseils L’écran externe reste sombre Ecran Cause Solution L’écran n’est pas sous tension. ► Mettez l’écran externe sous tension. L’écran est en mode veille. ► Appuyez sur u ne touche (clavier externe) ou sur l’écran tactile. La luminosité est réglée sur sombre. ► Réglez la luminosité de l’écran sur clair. La sortie écran se règle sur l’écran tactile du tablet PC. ► Vérifiez q ue les réglages du pilote de carte graphique sont correct s ou que le moniteur externe est dé tect é dan s le "Intel Graphics Media Acce lerator Dri ver for mobile". Le câble secteur ou le câble de données du moniteur externe n e sont pas branchés correctement. ► MettezlemoniteurexterneetletabletPC hors tension. ► Vérifiez si le câble secteur est raccordé correctement au moniteur e xterne et à la prise de couran t. ► Vérifiez si le câble de données est correctement raccordé au tablet PC et au moniteur externe (pour autant qu’il existe une prise). ► MettezlemoniteurexterneetletabletPC sous tension. L’affichage sur l’écran externe n’apparaît pas ou bouge EcranEcran Cause Solution Le type d’écran externe sélectionné est incorrect et la résolution d’écran paramétrée pour le programme d’application est incorrecte. ► Quittez l’application sous Windows. Lorsque l’anomalie persiste après la fermeture du programme, utilisez la combinaison de touches de cha ngement de sortie écran pour revenir à l’écran tactile du Tablet PC. Modifiez le réglage su ivant : ► Réglez la résolution de l’écran : Réglez la résolution de l’écran comme dé crit dans la documentation de votre système d’exploitation. ► Sélectionnez l’écran : Sélectionnez l’écran 1 ou 2 comme décrit dans la documentation de votre système d’exploitation. 78 FujitsuAnalyse des problèmes et conseils Le curseur ne suit pas parfaitement le déplacement du stylet Cause Solution Stylet mal calibré. ► Calibrez le stylet comme décrit dans les chapitres " Réglage du stylet", Page 27 et

Calibrat ion du stylet", Page 28. Le stylet ne fonctionne pas Cause Solution Mauvais pilote installé. ► Si vous possédez un notebo ok qui ne peut être commandé qu’à l’aide du stylet, installez le pilote du modèle standard.

► Si vous possédez un notebook qui peut êtrecommandéaveclestyletoule doigt, installez le pilote d u modèle "Dual Digitizer". Aprèslamiseso us tension, le tablet PC ne démarre pas LetabletPC Cause Solution L’accumulateur est vide. ► Chargez l’acc umulateur.

► Raccordez le bloc d’alimentation au tablet PC. L’adaptateur d’alimentation est mal connecté . ► Vérifiez si le bloc d’alimentation est correctem ent connecté au tablet PC. ► Mettez le tablet PC sous tension. Fujitsu 79Analyse des problèmes et conseils Le tablet PC ne fonctionne plus LetabletPCModed’économ ied’énergie Cause Solution Le tablet PC est en mode d’économie d’énergie. ► Quittez le mo de d’économie d’énergie. Un programme d’application a provoqu é une erreur. ► Quittez le programme d’appl ication ou redémarrez le tablet PC ( red émarrage du système d’exploitation ou m ise hors/sous tension). L’accumulateur est vide

► Chargez l’accumulateur.

► Raccordez le bloc d’ali mentation au tablet PC. L’imprimante n’imprime pas Imprimanten’imprimepas Cause Solution L’imprimante n’est pas sous tension. ► Contrôlez si l’imprimante est sous tension et opérationnelle (se r eporte r à la documentation de l’imprimante). L’imprimante n’est pas branchée correcteme nt. ► Vérifiez si le câble de do nnées est correctement branché entre le tablet PC et l’imprimante. Le pilote de l’imprimante est défectueux, mal installé ou inapproprié. ► Vérifiez si le câble de do nnées est correctement branché entre le tablet PC et l’imprimante. ► Vérifiez si le bon pilote d’imprimante est chargé (se reporter à la documentation de l’imprimante). La liaison radio avec un réseau ne fonctionne pas Laliaisonrad ioavecun r éseaune fo nctionnepas Cause Solution Le composant radio est désactivé. ► Mette z le composant radio sous tension (voir "" Activation et dé sactivat ion des composants radio", Page 34"). Le composant radio est activé. Malgré cela, la liaison radio avec un réseau ne fonctionne pas. ► Contrôlez si la l iaison radio est activée par l’intermédiaire du logiciel. ► Vous t rouverez des informations plus détai llées sur l’utilisation des composants radio dans les fichiers d’aide. 80 FujitsuAnalyse des problèmes et conseils L’accumulateur se décharge trop rapidement Accumulateur Cause Solution L’accumulateur est soit trop chaud, soit trop froid. Dans ce cas, le voyant accumulateur clignote. ► Ramenez le tablet PC à une température de fonctionnement normale. ► Si l’autonomie en mode accumulateur est extrêmement courte, cela signifieque l’accumulateur est probablement trop vieux. Rempla cez-le si nécessaire. Vous avez peut-être chargé une application qui consomme beaucoup d’énergie en raison de fréquents accès au lecteur de disque dur ou au lecteur optique. ► Utilisez l’adaptateur d’alimentation le plus souvent possible. La luminosité maximale est peut-être réglée pour l’écran. ► Réduisez la luminosité de l’écran pour diminuer la consommation d’énergie : Vous trouverez le réglage sous Panneau de configuration – Matériel et a u dio – Centre de mobilité Windows. Le lecteur de Sma rtCard n’est p as détecté Cause Solution SmartCard mal introduite. ► Vérifiez si vous avez bien introduit votre SmartCard puce vers le h aut / le bas (selon l’appareil) da ns le lecteur de SmartCa rd. ► Assurez-vous que vous utilisez une carte SmartCard compatible. Votre SmartCard doit être conforme à la norme ISO 7816-1, -2, -3 et -4. Code PIN de SmartCard oublié Cause Solution Code PIN o ublié. ► Si vous tr availlez en r éseau, adre ssez-vous à votre ad ministrateur système qui peut déverro uiller votre tablet PC par le PIN adminis trateur. Fujitsu 81Analyse des problèmes et conseils SmartCard utilisateur et/ou administrateur perdue Cause Solution SmartCard utilisateur et/ou administrateur perdue. ► Si vous avez perd u votre SmartCard utilisateur, vous pouvez continuer à travailler avec la SmartCard administrateur et initialiser une nouvelle SmartCard utilisateur ou désactiver la fonction SystemLock. ► Si vo us avez pe rdu la SmartCard administrateur, vous pouvez également continuer à travailler mais vous ne disposerez plus de tous les droits et ne pourrez plus initialiser de SmartCard administrateur. ► Si vous avez perdu les deux SmartCards, vous ne pouvez plus démarrer votre système. Adressez-vous à notre Service Desk. Vous devez vous identifier comme étant le propriétaire de l’appareil. Le Service Desk vous mettra en contact avec notre partenaire service qui débloquera votre appareil (service payant). SmartCard perdue Cause Solution SmartCard perdue. ► Si vous travaillez en réseau, adressez-vous à votre administrateur système qu i p eut démarrer votre tablet PC avec la SmartCard administrateur. Message d’erreur sonore Messages d’erreursonores Erreurs Cause Solution Signal rép été avec quelques secondes d’interv alle. L’accumu lateur est largement déchargé. ► Chargez l’ accumulateur. 82 FujitsuAnalyse des problèmes et conseils Messages d’erreur à l’écran Messagesd’erreuràl’écranErreur Vous trouverez ci-après une description des messages d’erreur générés par le Setup du BIOS. Les messages d’erreur générés par le système d’exploitation ou par les programmes d’application sont décrits dans la documentation sur les programmes. Si le message d’erreur apparaît à nouveau malgré les mesures prises, prenez contact avec v otre point de vente ou avec nos services. Message d’erreur/cause Solution CMOS Battery Bad Si le message d’erreur réapparaît, la batterie d e secours du tablet PC es t décharg ée. ► Prenez contact avec vot re point de v ente ou avec notre Service d’as sistance. System CMOS checks um bad - Default configuration used La configuration d u système contient des données erronées

► Mettez le tablet PC hors tension. ► Mettez le tab let PC s ous tension. ► Dans le Setup du BIOS, sélectionnez le menu Exit. ► Sélectionnez l’entrée Load Setup D efaults. ► Sélectionnez OK et appuyez sur la touche Entrée. Extended memory failed a t offset: xxxx Failing Bits: zzzz zzzz Au moment de tester la mémoire d’extension, le système a détecté une erreur à l’adresse xxxx. ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. Failure Fixed Disk n Les réglages du lecteur de disque dur sont incorrects. ► Démarrez le SetupduBIOS(sous-menu Primary Master) et sélectionnez les réglages corrects. Keyboard controller error ► Mettez le Tablet PC hors tension en appuyant sur le bouton Marche/Arrêt. ► Patientez 3 à 5 secondes, puis remettez le tablet PC sous tension. Keyboard error Si vous utilisez un clavier externe : ► Vérifiez le raccordement et redéma rrez le tablet PC. nn Stuck key ► Assurez-vous qu’aucune touche n’est enfoncée. Operating system not found ► Vérifiez dans le Setup du BIOS si votre lecteur de disque dur est r églé correctement. ► Assurez-vous que le systè me d’exploitation est installé sur le lecteur correspondant. Fujitsu 83Analyse des problèmes et conseils Message d’erreur/cause Solution Press <F1> to resume, <F2> to SETU P Ce message d’erreur apparaît lorsqu’une erreur est détectée pendant le test automatique effectué avant le démarrage du système d’exploitation. ► Appuyez sur le bouton de d iminution du volume pour démarrer le BIOS.

► Si vous utilisez un clavier externe, appuyez sur la touche

clavier. Real Time clock error ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. nnnnK Sh ad o w RAM failed at offset: xxxx Failing Bits: zzzz ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. System battery is dead - Replace and run SETUP ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. System cache error - Cache disabled ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. System timer error ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. Restauration du système sous Windows 10 Si nécessaire, vous pouvez restaurer votre système à l’état d’origine du disque dur. ► En partant du bord droit de l’écran de démarrage Windows ou du bureau, faites glisser un doigt sur l’écran afin d’ouvrir l’Action Centre. ► Sélectionne z Tous les paramètres. ► Sélectionnez Mise à jour et sécurité. ► Sélectionn ez Récupération. ► Selon vos beso ins, sélectionnez l’option appropriée parmi celles propo sées. 84 FujitsuCaractéristiques techniques Caractéristiques techniques Tablet PC Généralités Processeur

6. Generation Intel® Core™ avec technologie

vPro™ (vPro, selon configuration) Mémoire centrale (SO DIMM) 4 Go/8 Go sur DIMM intégré Caractéristiques électriques Normes de sécurité respectées

Puissance absorbée maxima le (lorsque le Tablet PC est sous tension, qu’il est relié à un Keyboard Docking avec batterie et que la batterie e st chargée) : 65 W Ecran tactile Taille 13,3" Full HD Wide View Résolution 1920 x 1080 / 16 millions de couleurs Classe de pixels

Réglage de luminosité 11 positions Technologie Ecran Wide-View High-Bright avec rétroéclairage àLED Digitizer et plaque de verre Dual Digitizer avec écran tactile antireflet Caméras • Panneau avant : Caméra HD

• Panneau arrière : 5 mégapixels, autofocus, Mobile L ight Carte graphi que Puce Intel (c) HD Graphics 520 Résolution maximale du moniteur externe : 4 096 x 2 160 Dimensions Lar geur x profondeur x hauteur 317,0 mm x 208,0 mm x 12,7 mm 12,48 pouces x 8,19 pouces x 0,5 po uce (en fonction de la version d e panneau arrière ) Poids selon équipement À partir de 990 g / 2,18 lbs

utils de saisie Boutons de Tablet PC 3 touches Stylet Stylet avec bouton Logements Logement pour carte mémoire 1xmicroSD Logement pour cartes SIM 1 x Micro-SIM Logement de SmartC ard (selon configuration)

Fujitsu 85Caractéristiques techniques Ports Port unique pour casque et microphone Mini-prise stéréo 3,5 mm Port d’accueil (docking)

• Conditions d’en vironnement Classe climatique DIN I EC 721 7K1 Classe mécanique DIN IEC 721 7M2 Température de fonctionnement 5 °C p. 35
• °C/41 °F p. 95
• °F Température de trans port (2K2) –15 °C p. 60
• °C/5 °F °F 86 FujitsuCaractéristiques techniques Résolutions de l’écran intégré et des écrans externes Interface système Ports sur la station d’accueil / station d’accueil pour clavier Nombre max. d’écrans Nombre d’écrans externes Ecran intégré Port micro- HDMI HDMI Display- Port VGA Unique- ment Tablet PC p. 140

0Hz avec station d’accueil / station d’accueil pour clavier

1920x1080 @60 Hz 1920x1080 @60 Hz Fujitsu 87Caractéristiques techniques Batterie Pour plus d’informations sur les batteries utilisées dans votre appareil, veuillez cliquer sur le lien suivan t : " http://www.fujitsu.com/fts/support/". Batterie à 3 éléments lithium-polymère 4250 mAh Tension nominale 10,8 V Capacité nominale 46 Wh Adaptateur d’alimentation 65 W pour Tablet PC Caractéristiquest ech niques Tension nominale 19 V Courant nominal maximal 3,42 A Vous pouvez à tout moment commander un adaptateur d’alimentation et un câble secteur supplémentaires. 88 FujitsuCaractéristiques techniques Station d’accueil (en option) Caractéristiques électriques Normes de sécurité respectées

Ports Port écoute urs Mini-prise stéréo 3,5 mm Port microphone Mini-prise stéréo 3,5 m

Port d’accueil (docking) 40 broches DisplayPort 1 x Port écran VGA

Résolution maximale d’un écran externe VGA :

• Conditions d’environnement Classe climatique DIN IEC 721 7K1 Classe mécanique DIN IEC 721 7M2 Tempéra ture de fonctionnement 5 °C p. 35
• °C/41 °F p. 95
• °F Tempéra ture de transport –15 °C p. 60
• °C/5 °F °F Fujitsu 89Caractéristiques techniques Keyboard Docking (en option) Caractéristiques électriques Normes de sécurité respectées p. 140

• Port LAN 1 x Port HDM I 1 x Conditions amb iant es Classe climatique DIN IEC 721 7K1 Classe mécaniqu e DIN IEC 721 7M2 Température de fonctionnement 5 °C p. 35
• °C/41 °F p. 95
• °F Température de transport –15 °C p. 60
• °C/5 °F °F Batterie pour Keyboard Docking (selon l’appareil) Pour tout renseignement sur les batteries utilisées dans votre appareil, consultez notre site internet " http://fujitsu.com/fts/support". Batterie à 4 éléments lithium-ion 4 170 mAh Tension nominale 10,8 V Capacité nominale 45 Wh Support VESA (en option) Dimensions Largeur x profondeur x hauteur 222 mm x 91 mm x 12,2 mm / 8,74 in x 3,58 in x 0,48 in. Poids 130 g /0,29lb. Dragonne (option) Dimensions Largeur x profondeur x ha uteur 478 mm x 77 mm x 13 mm / 18,8 in x 3,03 in x 0,51 i n. Poids env. 24 g / 0,053 lb. 90 FujitsuCaractéristiques techniques Bandoulière (option) Dimensions Largeur x profondeur x hauteur 1265 mm x 25 mm x 4,8 mm / 49,80 in x 0,98 in x 0,189 in. Poids env. 33,4 g / 0,074 lb. Cover (option) Dimensions Largeur x profondeur x hauteur 460 mm x 273 mm x 16 mm / 18,11 in x 10,75 in x 0,6 3 in. Poids env. 390 g / 0,8 6 lb. Fujitsu 91Remarques du constructeur Remarques du constructeur Elimination et recyclage Remarques Vous trouverez des informations à ce sujet sur votre Tablet PC ou sur notre site Internet p. 140

http://www.fujitsu.com/fts/abou t/fts/environment-care/"). Déclarations de conformité (Declarations of Conformity) Déclarationde confor mité Vous trouverez les déclarations de conformité (Declarations of Conformity) de l’appareil sur le site Internet sous " http://globalsp.ts.fujitsu.com/s ites/cer tificates /default.aspx". Par la présente, Fujitsu Technology Solutions déclare que votre appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/CE. 92 FujitsuRemarques du constructeur Marquage CE MarquageCESigleCERemarquesCompatibilitéélectromagnétiqueDirectivebassetension Tel qu’il est livré, cet appareil est conforme aux directives 2004/108/CE "Compatibilité électromagnétique", 2006/95/CE "Basse tension", 2011/65/UE "Limitation des substances dangereuses dans les équipements électriques et électroniques" et 2009/125/CE "Ecoconception" (à partir du 20 avril 2016 : 2014/30/CE "Compatibilité électromagné tique" et 2014/35/CE "Directive basse tension"). Marquage CE p our appareils avec composants radio Tel qu’il est livré, cet appareil est conforme à la directive 1999/5/C E du Parlement européen et du Conseil du 9 mars 1999 sur les équipements radio et les dispositifs de télécommunication ainsi qu’à la reconnaissance r éciproque de conformité. CE nnnn (!) ; nnnn: chiffre et point d’exclamation (!) voir l’étiquette apposée sur le produit. Vous trouverez des informations supplémentaires et les déclarations de conformité sur le site Web suivant : " http://globalsp.ts.fujitsu.com/sites/ certificates". Cet appareil peut être utilisé dans les pa ys suivants : Belgique Bulgarie Danemark Allemagne Estonie Finlande France Grèce Grande-Bretagne Irlande Islande Italie Lettonie Liechtenstein Lituanie Luxembourg Malte Hollande Norvège Autriche Pologne Portugal Roumanie Suède Suisse Slovaquie Slovénie Espagne République tchèque Hongrie Chypre Croatie Turquie Restriction en France : A l’extérieur des bâtiments, l’utilisation du WLAN n’est p as autorisée dans la bande de fréquences de 5 GHz. Vous trouverez des informations actualisée s sur d’éventuelles restrictions de fonctionnement en vous adressant aux autorités compétentes du pays en question. Si votre pays ne figure pas dans l’énumération ci-dessus, demandez au x auto rités de régulation compétentes si l’utilisation de ce produit est autorisée dans votre pays. La déclaration de conformité CE couvre aussi bien les a cce ssoires (par ex. adaptateur secteur, batteries, adaptateur de câble) que les logiciels (pa r ex. pilote de module, microprogramme de module et système d’exploitation). Les logiciels utilisés qui ont une incidence sur la conformité sont achetés auprès de revendeurs de modules et sont exclusivement soumis à leur contrôle. Fujitsu 93Remarques du constructeur Fréquences radio utilisées Module RF Bande de fréquences Puissance d’émission maxi 1 BT 2400-2 480 MHz 100 mW

UMTS 1 900 MHz, 1 800 MHz 500 mW 8 LTE 2 100 MHz, 2 600 MHz 500 mW 9 LTE 850 MHz, 900 MHz 2 W Autresmarquesdecertification Marquesdecertification D’autres marque sdecertification sont contenues le cas échéant dans l’addendum "Manual Append ix - Additional Certifications". Si tel est le cas , vous trouvere z cet addendum sur Internet à l’adresse

Notice to Users o f Radios a nd Television This Class B digital appa ratus meets all requirements of Canadian Interference-Causing Equipment Regulations. CET a ppareil numérique de la classe B respecte toutes les exigence du Règlement sur le matériel brouill eur du Canada. Notice to Users o f the Canadian Telephone Network NOTICE: This equipment meet s the applicable Industry Canada Terminal Equipment Technical Specifications. Th is is confirmed by the registration number. The abbreviation, IC, before the registration n umber signifies that registration was perfo rmed based on a Declaration of Conformity indica ting that Indu stry Canada technical specifications were met. It does not imply that Indust ry Can ada approved the equipment. Before connecting this equipment to a telephone line t he user should ensure that it is permissible to c onne ct this equipment to the local teleco mmunication facilities. The user should be aware that compliance with the certification s tandards does not prevent service degradation in some s ituations. Repairs to tele communication equipment should be made by a Canadian authorized maintenance fa cility. Any repairs or alterations not expressly approved by Fujitsu or any equipment failures may give the telecommunication company cause to request the user to discon nect the equipment from the telephone line. NOTICE: The Ringer E quivalence Number (REN) fo r this terminal equipment is 0.0. The REN assigned to each term inal equipment provides an indication of the m aximum number of te rminals allowedtob e connected to a telephone interface. The termination on an interface may consist of any combination of devices subject only to the requirement that the sum of the Ringer Equ ivalence Numbers of all the devices does not exceed five. CAUTION: For safet y, users sho uld ensure that the electrical ground of the power utility, the telepho ne lines and the metallic water pipes are connected together. Users should NO T attempt to make such connections themselves but should contact the appropriate electric inspec tion authority or electrician. This may be particularly important in rural areas. Avis Aux Utilisateurs Du Réseau Téléphonique Canadien AVIS : Le présent matériel est conforme aux spéci fications techniques d’Industrie Canada applicables au matériel terminal. Cette conformité est confirmée par le numéro d’enregistrement. Le sigle IC, placé deva nt le numéro d’enregistrement, signifie que l’enregistrement s’est effectué conformément à une déclaration de conformité et indique que les spécifications techniques d’Industrie Canada ont été respectées. Il n’implique pas qu’Industrie Canada a approuvé le matériel. 96 FujitsuRemarques du constructeur Avant de connecter cet équipement à une ligne té léphonique, l’utilisateur doit vérifi er s’il est permis de connecter cet équipement au x installations de télécommunications locales. L’utilisateur est averti que même la conformité aux normes de certification ne peut dans certains cas empêcher la dégradation du service. Les réparations de l’équipement de télécommunications doivent être effectuées par un service de maintenance agréé au Canada. Toute réparation ou m odifi cation, qui n’est pas expressément approuvée par Fujitsu, o u toute dé faillance de l’équipement peut entraîner la compagnie de télécommunications à exiger que l’utilisateur déconnecte l’équipement de la ligne téléphonique. AVIS : L’indice d’équivalence de la sonnerie (IES) d u présent matériel est de 0.0. L’IES assigné à chaqu e dispositif terminal indique le nombre maximal de terminaux qui peuvent être raccord és à une interface téléphonique. La terminaison d’une interface peut consister en une combinaison quelconque de dispositifs, à la seule condition que la so mme d’indices d’équivalence de la sonnerie de tou s les dispositifs n’excède pas 5.

Pour assurer la sécurité, les utilisateurs doivent véri fier que la prise de terre du service d’électricité, les lignes télphoniques et les conduites d’eau métalliques sont connectées ensemble. Les utilisateurs NE doivent PAS tenter d’établir ces connexions eux-mêmes, mais doivent contacter les services d’inspection d’installations électriques appropriés ou un électricien. Ceci peut être particu lièrem ent important en régions rurales. UL Notice This u nit requir es an AC adapter to operate. Use only UL Listed Class 2 adapter. The correct out put rating is indicated on the AC adapter label. Refer to the illustration below for the co rrect AC Adapter output polarity: CAUTION: To reduce the risk of fire, use only 26AWG o r larger telecommunications line cord. For Authorized Repair Technicians Only CAUTION: For continued protection against risk of fire, replace only with the same type and rating fuse.

Accumulateur état de charge 30–31 se décharge trop rapidement 81 soin et entretien 30 Adaptateur d’alimentation mise en place 17 raccorder 17 Akku charger 30 Analyse des problèmes 75 Appareil mise en place 17 Avant de partir en voyage 14

Batterie 30, 44 Durée de vie 30, 44 voir Batterie 30, 44 Bluetooth, consignes de sécurité 12

Caméra 30 Capteur d’empreinte digitale 58 configurer 58 Caractéristiques te chn iques Adaptateur d’alimentation 88 Carte mémoire insérer 32 manipuler 31 retirer 32 Choix d’un emplacement 17 Clavier nettoyer 15 Compatibilité électromagnétique 93 Composant radio consignes de sécurité 12 Compteur de charge de l’accumulateur 30 Configuration du matériel 72 Configuration du système 72 Configuration, utilitaire BI OS Setup 72 Conseils 75 Consignes Ecran tactile 23 Nettoyage 15 sécurité 12 Consignes de sécurité 12

Date inexacte 76 Date/Heure inexacte 76 Déclaration de conformité 92 Directive basse tension 93 DisplayPort 68

DOC (INDUSTRY CANADA) NOTICES 96

Durée de vie, batterie 30, 44

Economie de courant 13 Ecran aucune image 78 image qui bouge 78 ne s’allume pas 78 raccorder 69 Ecran tactile Consignes 23 difficilement lisible 77 Eblouissement par réflexion 77 nettoyage 15 reste sombre 77 Ecran tactile sombre 77 Emballage 16 Energie consommation d’énergie 31 Economie d’énergie 13 fonctions d ’écono mie d’énergie 31 Erreur message à l’écran 83 Remède 75 Erreurs Messages sonores 82 Ethernet LAN 35

Fonctions de sécurité 57 SmartCard 63 SystemLock 63

Heure d’été 76 Heure d’hiver 76 Heure inexacte 76 100 FujitsuIndex

Icônes Voyants 20 Imprimante n’imprime pas 80

La liaison radio avec un réseau ne fonctionne pas 80 Le tablet PC ne démarre pas 79 ne fonctionne pas 80 Logement Cartes mémoire 31

Marquage CE 93 Marques de certification 94 Messages d’erreur sonores 82 Messages d’erreur à l’écran 83 Mise en service 16 Mise hors tension Tablet PC 23 Mode d’économie d’énergie quitter 80 Mode Paysage écran 25 Mode Portrait Bildschirm 25 Mot de passe entrer 60 modifier 60 supprimer 61 Mot de passe administrateur entrer 60 modifier 60 supprimer 61 Mot de passe ut ilisateur entrer 60 modifier 60 supprimer 61

Orientation de l’affichage de l’écran choisir 25

Pavé tactile nettoyer 15 Port écran voir Prise VGA 69 Port HDMI 67–68 Port moniteur voir Prise VGA 69 Ports 37 Keyboard Docking 4 0 Ports audio 71 Ports USB 70 Première mise en service 16 Première mise sous tension 18 Préparer la mise en service 17 Prise VGA 69 Protection antivol 59 Protection par mot de passe 59 disque dur 62

Security Lock Protection antivol 59 Utilisation 59 Setup voir Utilitaire BIOS Setup 72 Sigle CE 93 Station d’accueil 37 Raccordement du Tablet PC 38 Station d’accueil pour clavier Raccordement du Tablet PC 42 Stylet 26 Système d’exploitation activer la protection système 61 désactiver la protection système 61 Fujitsu 101Index Système d’exploitation protéger par un mot de passe 61

Utilisation lors de déplacements 14 Utilisation, tablet PC 20 Utilitaire BIOS Setup fermer 73 Réglages 72 Utilitaire Setup BIOS appeler 72 protéger par mot de passe 60 utiliser 73
