Impression - Chauffage Wamsler - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Poêle à bois avec rendement élevé, puissance nominale de 6 kW, capacité de chauffage pour des espaces jusqu'à 120 m².
Dimensions	Dimensions compactes adaptées pour une installation dans divers espaces.
Utilisation	Conçu pour un chauffage efficace et écologique, idéal pour les maisons et appartements.
Maintenance	Nettoyage régulier du foyer et des conduits pour assurer un fonctionnement optimal.
Sécurité	Équipé de dispositifs de sécurité pour éviter les surchauffes et garantir une utilisation en toute sécurité.
Informations générales	Produit certifié conforme aux normes de sécurité en vigueur, avec une garantie constructeur.

FOIRE AUX QUESTIONS - Impression Wamsler

Comment allumer le chauffage Wamsler Impression ?

Pour allumer le chauffage, ouvrez la porte de la chambre de combustion, placez du papier et des petites bûches, puis allumez le feu en utilisant des allumettes. Fermez la porte une fois que le feu est bien établi.

Quelle est la puissance de chauffage du Wamsler Impression ?

La puissance de chauffage du Wamsler Impression varie en fonction du modèle, mais elle se situe généralement entre 6 et 10 kW, ce qui le rend adapté pour des pièces de 60 à 120 m².

Comment nettoyer le poêle Wamsler Impression ?

Pour nettoyer le poêle, attendez qu'il soit complètement refroidi. Retirez les cendres de la chambre de combustion et nettoyez les vitres avec un produit adapté. N'oubliez pas de vérifier et de nettoyer le conduit de fumée régulièrement.

Puis-je utiliser du bois humide dans le Wamsler Impression ?

Il est déconseillé d'utiliser du bois humide, car cela réduit l'efficacité de la combustion et peut encrasser le poêle. Utilisez plutôt du bois bien sec avec un taux d'humidité inférieur à 20 %.

Comment régler la température du Wamsler Impression ?

La température peut être ajustée en contrôlant l'arrivée d'air. Utilisez la manette d'air primaire et secondaire pour augmenter ou diminuer la combustion, ce qui influencera la température dans la pièce.

Que faire si la vitre du poêle est noire ?

Une vitre noire est souvent le résultat d'une combustion incomplète. Assurez-vous que le bois est bien sec et que le tirage est suffisant. Vous pouvez nettoyer la vitre avec un produit spécifique pour vitres de poêle.

Quel type de bois est recommandé pour le Wamsler Impression ?

Il est recommandé d'utiliser du bois dur comme le chêne, le hêtre ou l'érable, car ils brûlent plus longtemps et produisent plus de chaleur.

Comment savoir si le tirage est suffisant ?

Un bon tirage se traduit par une combustion rapide du feu et une absence de fumée dans la pièce. Si vous avez des problèmes de fumée, vérifiez le conduit de cheminée pour des obstructions.

Quelle est la durée de vie du chauffage Wamsler Impression ?

Avec un entretien régulier et un usage approprié, le chauffage Wamsler Impression peut durer de 15 à 25 ans.

Est-ce que le Wamsler Impression nécessite un entretien régulier ?

Oui, un entretien régulier est nécessaire pour assurer un fonctionnement optimal. Cela inclut le nettoyage des cendres, l'inspection du conduit de fumée et le contrôle des joints d'étanchéité.

MODE D'EMPLOI Impression Wamsler

Cheminée, mode d'emploi

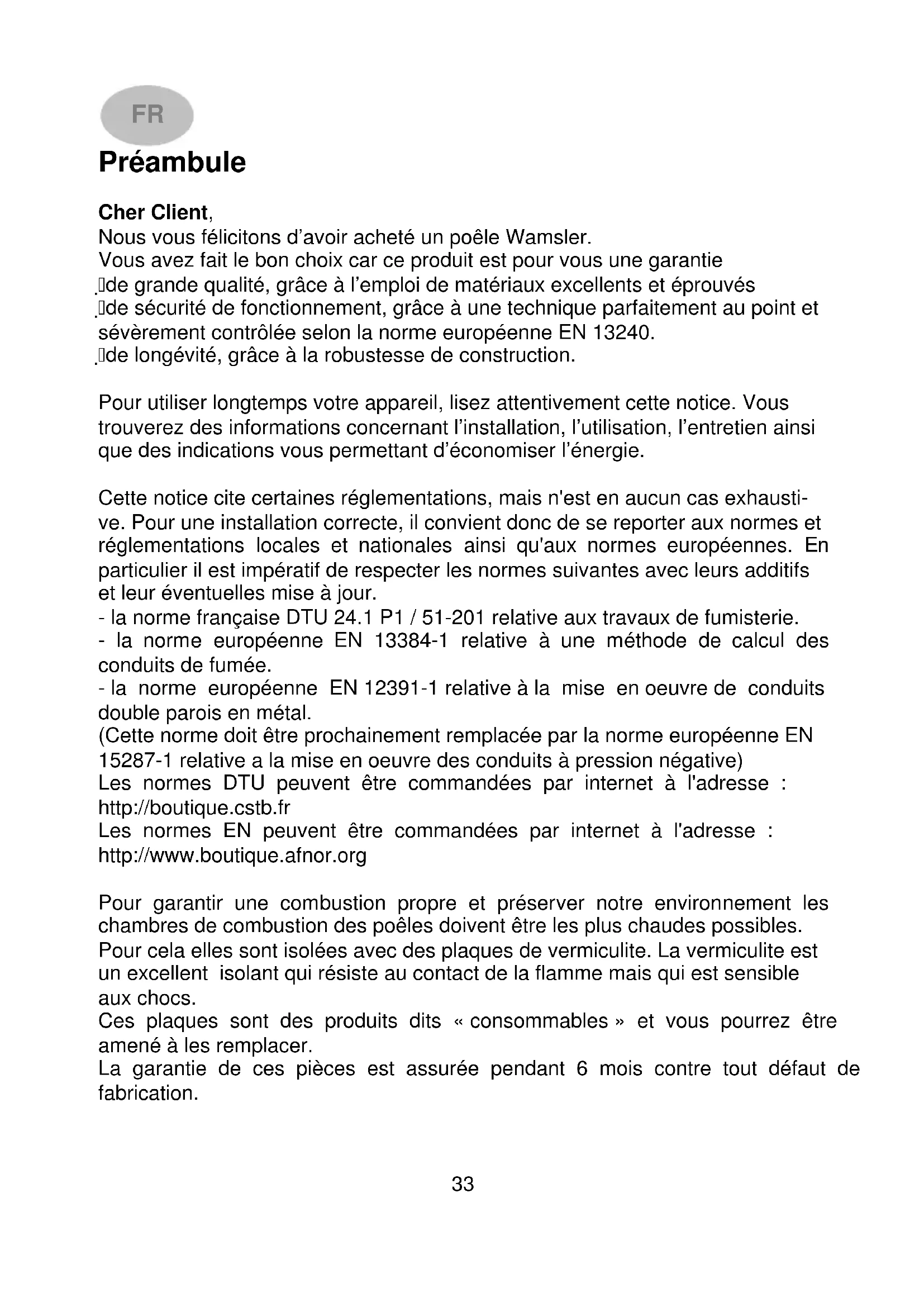

Nous vous félicitons d'avoir acheté un poêle Wamsler.

Vous avez fait le bon choix car ce produit est pour vous une garantie de grande qualité, grâce à l'emploi de matériaux excellents et éprouvés de sécurité de fonctionnement, grâce à une technique parfaitement au point et sévèrement contrôlée selon la norme européenne EN 13240. de longévité, grâce à la robustesse de construction.

Pour utiliser longtemps votre appareil, lisez attentivement cette notice. Vous trouverez des informations concernant l'installation, l'utilisation, l'entretien ainsi que des indications vous permettant d'économiser l'énergie.

Cette notice cite certaines réglementations, mais n'est en aucun cas exhaustive. Pour une installation correcte, il convient donc de se reporter aux normes et réglementations locales et nationales ainsi qu'aux normes européennes. En particulier il est impératif de respecter les normes suivantes avec leurs additifs et leur éventuelles mises à jour.

• la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie.
• la norme européenne EN 13384-1 relative à une méthode de calcul des conduits de fumée.
• la norme européenne EN 12391-1 relative à la mise en œuvre de conduits double parois en métal.

(Cette norme doit être prochainement remplaçée par la norme européenne EN 15287-1 relative à la mise en œuvre des conduits à pression négative)

Les normes DTU peuvent être commandées par internet à l'adresse : http://boutique.cstb.fr

Les normes EN peuvent être commandées par internet à l'adresse : http://www.boutique.afnor.org

Pour garantir une combustion propre et préserver notre environnement, les chambres de combustion des poêles doivent être les plus chaudes possibles.

Pour cela, elles sont isolées avec des plaques de vermiculite. La vermiculite est un excellent isolant qui résiste au contact de la flamme mais qui est sensible aux chocs.

Les plaques sont des produits dits « consommables » et vous pourrez être amené à les remplaçer.

La garantie de ces pièces est assurée pendant 6 mois contre tout défaut de fabrication.

Pour les préserver il faut veiller à respecter les quantités maximales de bois (indiquées dans cette notice) et éviter les chocs lors de l'introduction des bûches.

Ainsi vous pourrez profiter de votre poêle plusieurs saisons sans les remplacer.

La pierre allaire est un produit naturel avec des nuances de couleur et des veines, en aucun cas l'aspect de la pierre est un motif de réclamation.

Attention

Pour toute commande de pièces de rechange indiquer le No de type, le No de référence et le No de série inscrits sur la plaque signalétique de l'appareil.

Sommaire

Préambule 34 Sommaire 34 CONSIGNES DE SECURITE 35 1. Utilisation 37 1.1 Description de l'appareil 37 1.2 Mise en service 38 1.3 Extinction 39 1.4 Le poêle ne peut fonctionner qu'avec la porte fermée 39 1.5 Nettoyage et entretien 40 1.6 Anomalies 42 2. Installation 43 2.1 Prescriptions d'installation 43 2.2 Air de combustion 43 2.3 Distances minimum 44 2.4 Raccordement au conduit de cheminée 45 3. Données techniques 46 3.1 Plans avec les dimensions 46 3.2 Dimensions, Datas 47 3.3 Déclaration de conformité CE 48

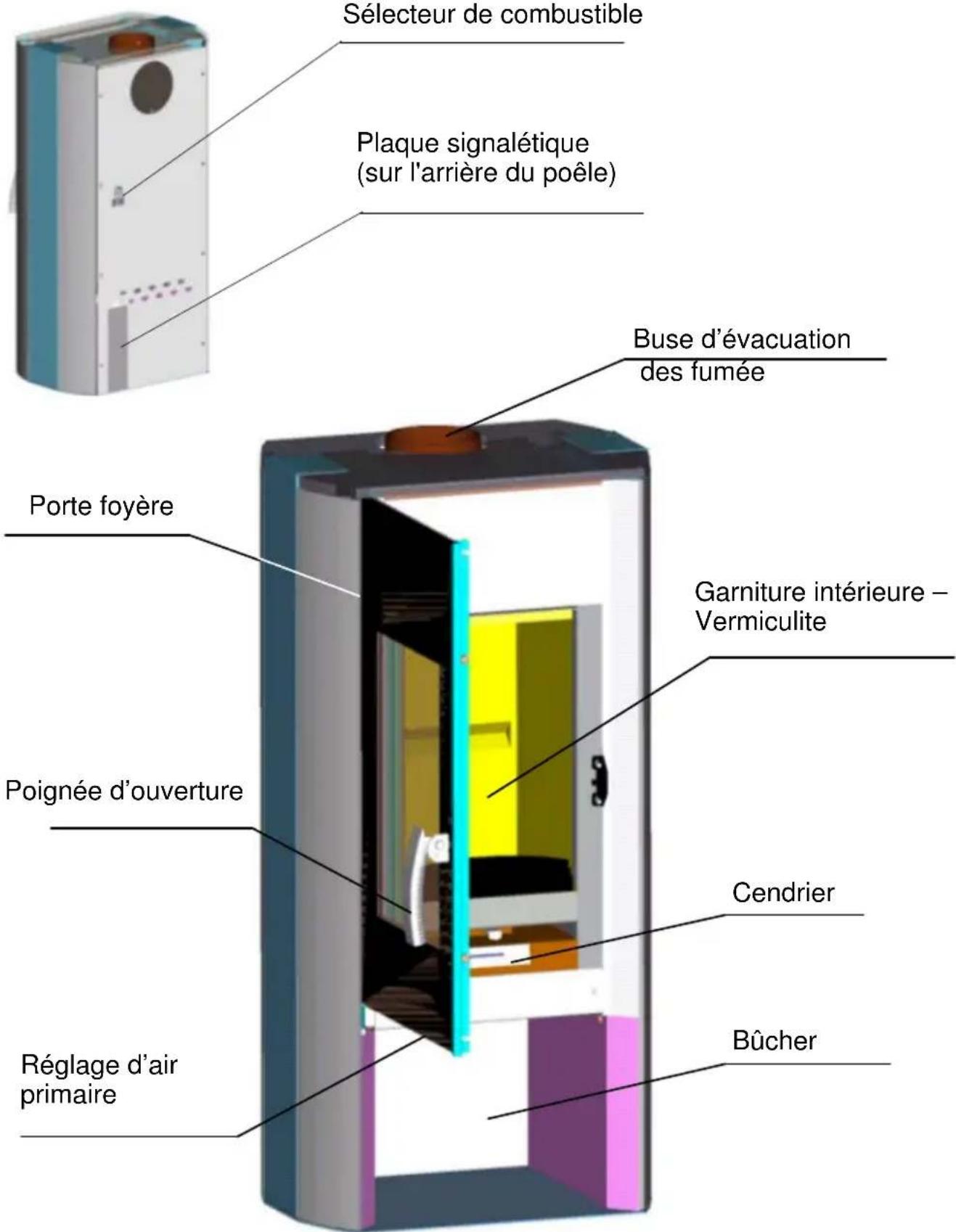

Consignes de sécurité

1. Les appareils ont été contrôlés selon les normes EN 13240 (Plaque signalétique).
2. Pour la mise en place des appareils et le raccordement aux cheminées d'évacuation des gaz, on devra observer les exigences énoncées par les directives concernant les appareils de chauffage (FeuFO en Allemagne) ainsi que les normes DIN 18896, DIN 4705, EN 13384, DIN 18160, EN 1856-2 et EN 15287. Pour que votre appareil puisse fonctionner correctement, il est nécessaire que l'état de la cheminée auquel vous pouvez raccorder l'appareil soit aussi impeccable.
3. Avant la première mise en service et avant de brancher l'appareil à la cheminée, vous devez lire les instructions de service avec soin et informer le ramoneur responsable de ce quartier.
4. Lors de l'installation des appareils, nous vous recommandons de porter des gants de coton propres pour éviter que les empreintes qui sont ensuite difficiles à supprimer.
5. Afin d'éviter toute pollution de l'air et d'assurer le bon fonctionnement de votre appareil, vous ne devez pas dépasser la charge maximale de combustible indiquée dans les instructions de service et les portes de l'appareil doivent être fermées. Dans le cas contraire, l'appareil risque de surchauffer ce qui peut l'endommager. Les dommages de ce genre ne sont pas couverts par la garantie.
6. Les portes de l'appareil doivent toujours rester fermées pendant le fonctionnement.
7. Les combustibles autorisés sont :
8. le bois de chauffage naturel (la longueur des bûches ne devra pas dépasser 33 cm)
9. les briquettes de lignite (cf. combustibles dans les instructions de service)
10. N'utilisez jamais de liquides pour faciliter l'allumage. Pour allumer le feu, on devrait utiliser des allume-feu spéciaux ou de la fibre de bois.
11. Il est strictement interdit d'utiliser comme combustibles, des déchets, des détritus, des écorces, du bois humide ou des traits avec un produit de conservation, du papier, du carton, etc.
12. Lors de la première mise à feu, il est possible que des fumées et des odeurs désagréables se dégagent. Il est impératif de veiller à ce que la pièce soit bien aérée (portes et fenêtres ouvertes) et de chauffer au moins une heure à la puissance calorifique nominale maximale. Si durant la première procédure de chauffage, la température maximale n'est pas atteinte, il est possible que de tels dégagements se reproduisent à l'avenir.
13. Les éléments de commande et les dispositifs de réglage devront être ajustés conformément aux instructions de service. Lorsque l'appareil est chaud, nous vous prions d'utiliser les outils appropriés ou des gants de protection.
14. En ouvrant la porte de chargement, il peut arriver que de la fumée se dégage dans le cas d'une fausse manœuvre ou si le tirage de la cheminée est insuffisant. Il faut impérativement veiller à ce que la porte de chargement soit toujours ouverte lentement ; tout d'abord, elle devra être légèrement entrouverte. Elle ne sera complètement ouverte qu'au bout de quelques secondes. Par ailleurs, avant d'ouvrir la porte de chargement pour remettre du combustible, on s'assurera qu'il n'y a que des braises dans la chambre de combustion, c'est-à-dire qu'on ne peut plus voir de flammes.
15. Aucun objet combustible ne pourrait être placé dans le compartiment de conservation des plats au chaud et sur l'appareil.
16. Pendant le chauffage, toutes les surfaces, et en particulier, les vitres du chauffage, les poignées et les dispositifs de commande peuvent venir très chauds. Attirez l'attention des enfants et des jeunes adolescents, ainsi que des personnes âgées et des

handicapés sur ces risques et faites en sorte qu'ils se tiennent éloignés de la source de feu pendant le chauffage. Pour la commande ou le chargement de la cuisinière, utilisez le gant de protection ou les outils qui font partie du détail de la fourniture. Les enfants et les jeunes de moins de 16 ans ne peuvent commander ou charger la cuisinière sans qu'un adulte chargé de l'éducation ne soit présent.

1. On doit toujours veiller à ce que le bac à cendre soit poussé jusqu'à la butée. Il ne faut pas jamais jeter la cendre chaude (danger d'incendie).
2. Pendant les périodes d'intersaison, il peut arriver que le tirage soit perturbé de sorte que les gaz et les fumées dégagés ne sont pas entièrement évacués. L'appareil de chauffage ne doit être alors rempli que d'une quantité réduite de combustible, de préférence des copeaux ou de la fibre de bois et sera d'abord allumé sous contrôle pour stabiliser le tirage. La grille doit rester propre.
3. Après chaque période de chauffage, il convient de faire contrôler les appareils par un technicien spécialisé. De même, les conduits de fumées et les tuyaux de cheminée devront être nettoyés à fond.
4. S'il est nécessaire de procéder à des réparations ou à des remplacements, adressez-vous à temps à votre commerçant spécialisé en lui indiquant exactement le numéro de référence et le numéro de fabrication. On ne peut utiliser que des pièces originales WAMSLER.
5. Les travaux, tels que, en particulier, l'installation, le montage, la première mise en service, les travaux de maintenance ainsi que les réparations ne pourront être effectués que par une entreprise spécialisée (chauffagiste et fumistes) disposant d'un personnel qualifié en la matière. Dans le cas d'interventions incorrectes, toutes les garanties - y compris aussi la garantie contre tout défaut de matière et vice fabrication - seront annulées.
6. Comme le poêle ou la cuisinière à combustibles solides prend l'air dont il a besoin de la pièce où il est installé, on veillera à ce que suffisamment d'air puisse être amené par les portes ouvrant sur l'extérieur ou par les fenêtres. On peut partir du principe que cette alimentation en air est garantie par un volume de 4m³ par kW de puissance calorifique nominale. Si le volume est inférieur, il est possible d'assurer une alimentation en air de combustion correcte en reliant plusieurs pièces grâce à des ouvertures d'aération (au moins 150 cm² ).
7. On veillera à maintenir les distances de l'appareil à l'avant, à l'arrière et sur les côtés par rapport à des éléments de construction combustibles. Vous trouvez ces distances dans les instructions de service ou sur la plaque signalétique.
8. Le foyer ne doit pas être modifié sur le plan technique.
9. Le raccordement à une cheminée dont la hauteur efficace est inférieure à 4 mètres, et dans le cas de plusieurs appareils, à 5 mètres, n'est pas autorisé. Sur la cheminée à laquelle est branchée le poèle, seulement deux foyers supplémentaires – au plus – peuvent encore être raccordés.
10. Dans le cas d'un feu de cheminée, fermez toutes les ouvertures de l'appareil et avertissez immédiatement les pompiers. N'essayez, en aucun cas, d'éteindre l'incendie vous-même. Ensuite, vous devrez faire contrôler la cheminée par un spécialiste.
11. Par leur nature, les combustibles solides produisent de la suie, il n'est jamais exclu que les vitres de la porte de chargement se salissent. C'est pourquoi un tel dépôt de suie ne saurait constituer un sujet de réclamation.

1.2 Mise en service

Combustible

Ce poêle à bois convient aux combustibles suivants :

Bois buches de longueur au maximum 33cm

TOUT COMBUSTIBLE AUTRE QUE LE BOIS EN BUCHES EST INTERDIT.

Les feuillus durs (chêne, hêtre, frêne, châtaignier, charme, noyer, fruitiers, etc.) fournissant un bois de chauffage de toute valeur qualité, qui dégage plus de chaleur en brûlant plus longtemps que les résineux.

L'HUMIDITE DU BOIS DOIT ETRE INFERIEURE A 20%

Le critère de l'humidité intervient directement sur le contenu énergétique.

Entre un bois sec prêt à l'emploi (moins de 20 % d'humidité rapportée à la masse brute) et un bois fraîchement coupé (45 % d'humidité rapportée à la masse brute), l'énergie est deux fois moindre !

Il faut également savoir qu'utiliser un bois humide entraîne une augmentation des émissions polluantes.

Le bois de chauffage fraîchement abattu, conditionné en 1 m, doit être stocké au minimum 3 ans. Coupé à 50 cm, fendu et conservé sous abri dans un endroit bien ventilé, le bois sèche plus vite et le décaï minimum est ramené à 2 ans.

Toute combustion de bois "souillé", c'est-à-dire traité ou enduit de vernis, de bois de démolition ou de nouveaux meubles est interdite. Ce type de bois risque de détériorer votre appareil et engendre des émissions polluantes et toxiques!

En résumé : un bon bois de chauffage est un bois "propre" et sec.

Quantité de remplissage:

Veillez à ne jamais surcharger la chambre de combustion.

- Bois fendu : 33 cm de longueur au maximum, 2 morceaux de 1,7 kg chacun

Pour Broyer une combustion propre, il vaut moins fractionner les charges Réglez ensuite la prise d'air primaire (voir fig. 3)

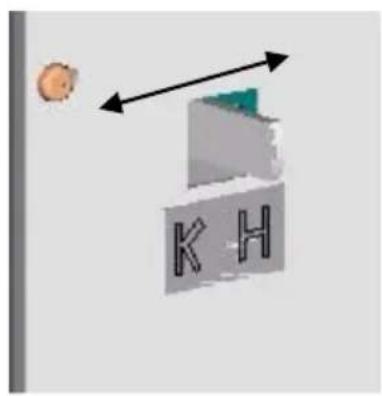

Réglage d'air primaire :

Utilisation	Réglage air primaire	Sélecteur combustible
Allumage	III H
Puisance nominale	II H
Allure réduite	I H
Mise hors service	I K

Avant le premier allumage:

Avant le premier allumage, retirez les éléments de protection pour le transport (voir figure 6).

Le premier allumage :

ATTENTION: Il est normal que lors des premières utilisations de votre appareil, il y ait un dégagement d'odeurs et de fumées dues à la cuisson de la peinture.

CONSEIL : Choisir une belle journée pour réaliser les premiers allumages, cela vous permettra d'ouvrir les fenêtres. Commencez par un petit feu d'une heure puis augmentez progressivement l'allure.

L'allumage

• vérifier que la prise d'air extérieure est ouverte. ouvrir la porte en basculant la poignée vers le haut. (voir fig. 2.) ouvrir la prise d'air primaire (voir fig. 3.)
• Disposez un peu de papier ou d’allume-feu conseillé pour le bois (sans soufre), sur la grille puis un peu de petit bois et ensuite du bois plus gros.
• Allumez et fermez la porte.

N'utilisez en aucun cas de produit inflammable liquide.

1.3 Extinction

Laissez toujours brûler complètement le poêle jusqu'à ce qu'il s’éteigne de lui-même.

Ne jamais utiliser de l'eau pour éteindre votre poêle.

Lors de la mise hors service en fin de saison de chauffage, videz le foyer et le tiroir à cendres, fermez la porte et le réglage d'air primaire. La prise d'air extérieur peut également être fermée.

1.4 Le poêle ne peut fonctionner qu'avec la porte fermée

La porte ne doit être ouverte que pour l'allumage, l'alimentation en combustible ou le nettoyage.

1.5 Nettoyage et entretien

Une diminution des performances de chauffage est presque toujours la conséquence d'un mauvais entretien du poège et du conduit d'évacuation des fumées.

Vous devez faire ramoner toute conduite de cheminée au moins 2 fois par an ou plus en cas d'utilisation intensive de cette poêle.

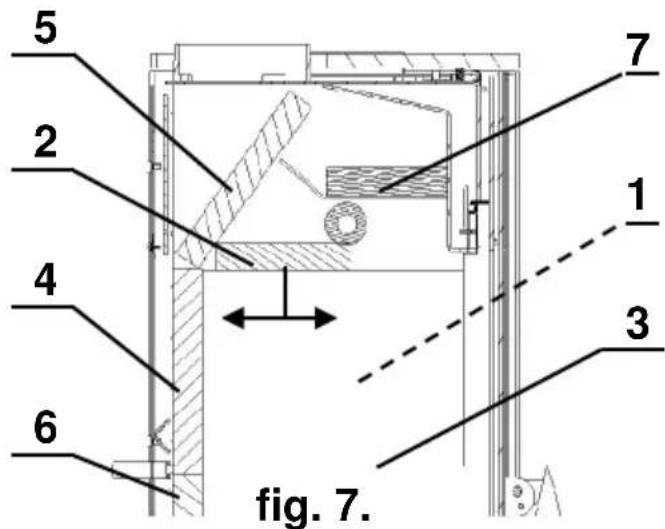

Pour le nettoyage de l'intérieur du poèle, il est conseillé de désterlir le pare-flamme (voir fig. 7.). Après le nettoyage, le pare-flamme doit être remis en place.

Avant de commencer le nettoyage, assurez-vous que le poêle soit bien froid.

L'intervalle entre les nettoyages dépend du temps d'utilisation et de la qualité des combustibles utilisés.

Aspiration des cendres

Dans l'âtre le bois brûle et laisse des cendres. Attention : il peut rester des tisons chauds dans les cendres. Mettez-les dans un bidon en tôle.

La cendre peut être aussi poussée dans le cendrier qui se trouve sous la grille de combustion.

La cendre est un produit naturel. Mélangée à la terre, c'est un engrais de grande qualité approprié au jardin, à la pelouse et aux fleurs en pot.

Nettoyage de la vitre

Le combustible bois produit naturellement de la suie, ce qui entraîne la salissure de la vitre. Vous devez utiliser des produits spéciaux pour vitre d'appareil de chauffage au bois.

Ces produits lave-vitres ne doivent être utilisés que pour le nettoyage de la partie intérieure de la vitre.

Toutes les autres surfaces vitrées se nettoient facilement avec un chiffon humide ou un lave-vitres et se vissent avec un chiffon doux. Lors de ces nettoyages, veillez à ne pas projeter de produit sur les parties peintes.

(rincez immédiatement à l'eau claire et essuyez avec un chiffon doux.)

La vitre reste propre plus longtemps si vous suivez ces quelques recommandations :

• Utilisez de petites buches et en petites quantités
• Pas de combustible humide ! Lors de la combustion, la vapeur d'eau s’échappe du bois, se dépose et condense sur la vitre froide. Utilisez des allumettes adaptées, pas de papier glacé ni de carton.
• Faites le feu le plus loin possible de la vitre afin d'éviter un contact direct avec celle-ci.

Nettoyage des parties peintes

Les surfaces peintes doivent être nettoyées avec un chiffon doux et légèrement humide, n'utilisez pas de produit détergent.

Nettoyage des pierres olaires

Pour le nettoyage de la pierre, vous pouvez utiliser de l'eau savonneuse.

Vous pouvez également utiliser du papier de verre grain 240 pour les taches résistantes au nettoyage avec l'eau savonneuse.

Attention

N'utilisez jamais de détergent agressif, dépongeabrasives ou tout autre produit d'entretien récurant.

fig. 2.

fig. 3.

fig. 4.

fig. 5.

Élément à retarder avant la mise en service

1.6 Anomalies

Problème Cause Solution
Dégagement d'odeur	Durchissement de la peinture et évaporation des résidus d'huile.	Chauffez le poèle comme décrit pendant quelques heures sur la position minimum. Ensuite le faire chauffer au maximum pendant quelques heures.
Dégagement de chaleur insuffisant.	Capacité de chauffage insuffisante.Tirage de la cheminée insuffisant.	Faites contrôle le dégagement de chaleur par votre revendeur.Le tirage dans la cheminée doit être au minimum de 11 pascal.Max. 18 Pa Vérifiez l'étanchéité de la cheminée.ContrôlezURTout les clapets de nettoyage qui ne sont pas fermés.Traitez d'eventuelles fuites à l'aide d'un produit d'étanchéité.
Fuite de la portevitrée. Vérifiez l'étanchéité. Si nécessaire, remplaner les joint de vitre et de porte.
Combustion de bois trop humide.		N'utilise que du bois bien sec.
Les vitres se salissent	Combustion de bois trop humide.	N'utilise que du bois bien sec.
Utilisation d'une puissance de combustion insuffisante.		Faire chauffer plus fortément le poèle avec plusieurs bûches, ensuite réglez à une puissance plus faible.
Tirage de la cheminée trop faible.		Vérifiez s'il faut ramoner la cheminée.
Aération insuffisante dans la piece causant une dépression.		Ouvrez une entrée d'air extérieure

2.1 Prescriptions d'installation

Le bon fonctionnement de votre poèle est fortement lié à la qualité de son installation. L'installation doit être effectuée par un professionnel ou une personne qualifiée.

Cette notice comprend des recommandations propres à votre poèle. Il est impératif de suivre ces recommandations pour bénéficier des salariales performances mais aussi de la garantie sur cet appareil. Le non-respect de ces recommandations annule la garantie.

2.2 Air de combustion

Lors de la combustion, le poèle aspire de l'air dans la pièce où il est installé. Cet air aspiré doit être compensé par une amenée d'air extérieur à l'habitation.

Si cette règle n'est pas respectée :

• la pièce dans laquelle est situé le poêle risque de se trouver en dépression. Cela aura pour conséquence un mauvais fonctionnement.
• Dans certains cas extrêmes et notamment si l'habitation est équipée avec un système de Ventilation Mécanique Contrôlée (V.M.C.) ou de hotte aspirante, des dégagements de monoxyde de carbone peuvent se produire dans la pièce. Le monoxyde de carbone est un gaz incolore et inodore très toxique.

L'installation d'une arrivée d'air extérieur est donc obligatoire. Cette arrivée d'air doit être réalisée au plus près du poèle, et doit communiquer directement avec l'extérieur ou avec une autre pièce largement ventilée (ex : la cave ou le vide sanitaire). Sa section libre doit être au minimum de 50 cm2.

Tous les matériaux de construction combustibles, meubles, ou tissus de décoration doivent être protégés contre la chaleur à proximité du poêle. Pour cela vous devez tenir compte des distances de sécurité décrites ci-dessous:

Distance de sécurité dans la zone de rayonnement (fig. 8)

Dans la zone visible du feu (zone de rayonnement), une distance minimum de 1 m (mesure A) doit être respectée entre les matériaux combustibles (meubles, tissus de décoration, etc.) et la façade du poêle. La distance de sécurité est réduite à 40 cm (mesure B) si une protection aérée contre le rayonnement est montée devant les parties à protéger.

Distance de sécurité hors de la zone de rayonnement (fig. 9).

Une distance minimum de 30 cm doit être respectée entre les matériaux combustibles, et la paroi arrière du poèle.

Une distance minimum de 20 cm doit être respectée entre les matériaux combustibles, et les parois latérales du poèle.

Sol dessous et devant le poêle

Les sols en matériaux combustibles tels que tapis, parquet ou liège doivent être remplacés ou protégés en les couvrant d'une matière incombustible sous le poêle ainsi que devant l'ouverture du foyer sur 50 cm minimum à l'avant et 30 cm sur le côté. Nous vous conseillons de placer sous le poêle une plaque de protection en verre ou acier.

fig.8

fig.9

Le conduit:

Le poêlé doit être raccordé à un conduit qui convient pour des combustibles solides conformément à la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie.

Pour un bon fonctionnement il est impératif que votre conduit de fumée soit compatible avec votre poêle.

Votre conduit doit notamment assurer un tirage suffisant et son isolation doit permettre un fonctionnement sans condensation.

La norme EN 13384-1 décrit une méthode de calcul pour conduits de fumée. Cette norme permet notamment de vérifier la compatibilité du conduit avec l'appareil qui sera raccordé.

Cette vérification doit impérativement être réalisée par un professionnel. Pour effectuer ces vérifications, il faut utiliser les caractéristiques représentées dans le « Tableau des caractéristiques techniques » du poêle.

Raccordement au conduit de cheminée:

Ces travaux doivent être réalisés par un professionnel. ATTENTION : les tuyaux de poêles et toutes les pièces de raccordement doivent être adaptés aux combustibles solides.

Si les éléments de conduit de raccordement menent vers des éléments inflammables, ils doivent impérativement être à une distance minimum de 3 fois le diamètre du conduit. Cette distance peut être réduite si une protection contre le rayonnement (inflammable) crée un vide d'air installée entre le conduit et les matériaux inflammables. En cas d'impossibilité de respecter cette règle, les matériaux inflammables doivent être déposés pour être remplacés par des éléments non inflammables.

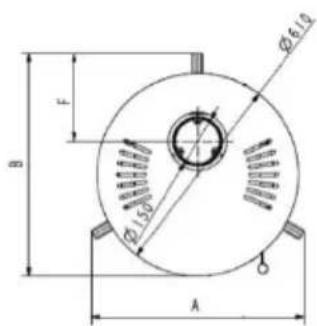

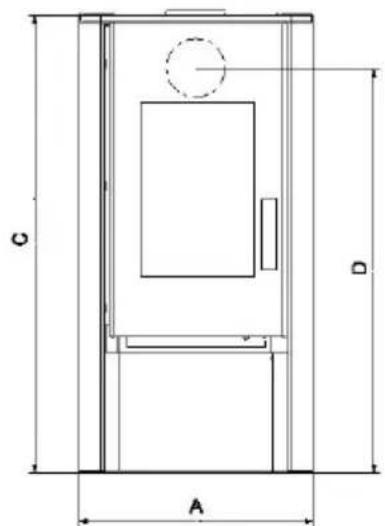

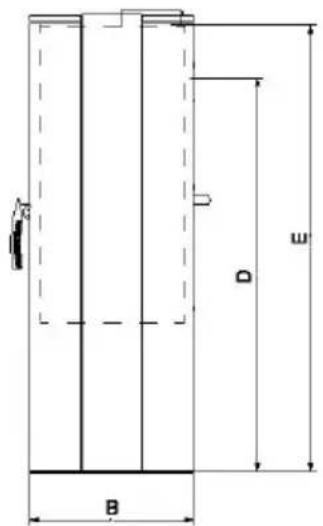

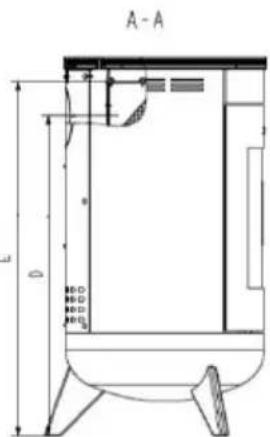

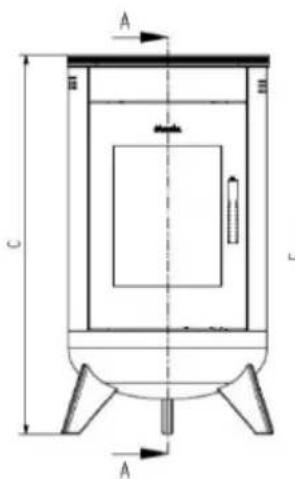

3.1 Plans avec les dimensions

TYP10160 CHARISMA

TYP10170 ARTE

TYP10161 FLAIR

TYP10162 GALA

TYP10162 GALANT

TYP10170 IMPRESSION

TYP10170 AVANTGARD

TYP10170 VITA

TYP10160 BOLERO

TYP10170 EL PASO

TYP10164 METROPOLITAN

3.2 Dimensions, Datas

	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)
TYP10160 CHARISMA 570 400	122 989	1095	100
TYP10170 ARTE 565 450 1161	990 1096	118
TYP10170 FLAIR Speckstein 581	455 1138	990 1096	1096 118
TYP10161 FLAIR Granit 581 455	1138 990	1096 118
TYP10161 FLAIR Edelstahl 581 455	55 1138	990 1096	1096 118
TYP10162 GALA 495 455 1138	990 1096	118
TYP10162 GALA Speckstein 495	455 1138	8 990	1096 118
TYP10162 GALA GRANIT 495 455	55 1138	990 1096	118
TYP10162 GALANT 495 395 1138	8 990	1096 103
TYP10162 GALANT Speckstein 495	395 395	1138 990	1096 103
TYP10170 IMPRESSION 561 506	1242 897	1043 112
TYP10170 AVANTGARD	656 606	1285	950 1091	241
TYP10170 VITA	561 506	1285	897 1043	112
TYP10160 BOLERO	632 417	1255	990 1095	112
TYP10170 EL PASO	561 506	1242	897 1043	112
TYP10164 METROPOLITAN	644 668	1138	962 1065	263

La taille apparaitre et les données informer de caractères! Notre firme la structure modification entreinir doit, en tant qu'ils levent technique niveau ou ils améliorent le qualité!

-Type	TYP 10160 CHARISMA TYP 10170 ARTE VITA TYP 10161 FLAIR TYP 10162 GALA / GALANT TYP 10170 IMPRESSION TYP 10170 AVANTGARD TYP 10160 BOLERO TYP 10170 EL PASO TYP 10164 METROPOLITAN
- Puisance nominale	7 kW
Gaz de combustion: Combustible: - Débit massique des fumées - Température moyenne de fumées - Tirage minimum - CO (pour 13% de O2) - Poussière (pour 13% de O2) - Rendement d'exploitation	bois / lignite 7,0 g/s 380°C 11 Pa ≤ 40 mg/m3 999 / 838 mg/Nm3 ≥ 78 %

Toutes les informations fournies par les valeurs des gaz d'échappement sont basées sur la norme EN 13240 en conditions de laboratoire stationnaire

Déclaration de conformité CE

Désignation du produit : Cheminée à combustible solide

Type: TYP 101 60 / 61 / 62 / 63 / 64 / 70

Les produits désignés sont conformes aux règlements énoncés par les directives européennes suivantes :

89/106/CE: Réglementation des produits de construction

La preuve est donnée conformément à la norme EN 13240:2001/A2:2004/AC:2007 (ZA), par les rapports de contrôle N° FSPS-Wa 1518 et FSPS-Wa 1919 établis par l'office de contrôle RWE Power AG Frechen accrédité par l'état (notified body number 1427) du 21.06.2006 et 11.11.2009.

Munich, le 11.09.2011

K. D. Knabel A. Freund

Direction Directeur technique

Cette déclaration atteste la conformité de l'appareil avec les directives mentionnées, il ne contient pas la garantie de certaines propriétés. Les consignes de sécurité contenues dans la documentation de produit qui fait partie du détail de la fourniture devront être strictement observées. Cette déclaration de conformité est frappée de caducité si les appareils désignés ci-dessus sont modifiés par un tiers.

Nous réservons le droit d'apporter des modifications qui contribuent aux progrès techniques et / ou apportent une amélioration de la qualité. Nous déclinons toute responsabilité pour des fautes d'impression ou pour des changements intervenus après la date d'impression.

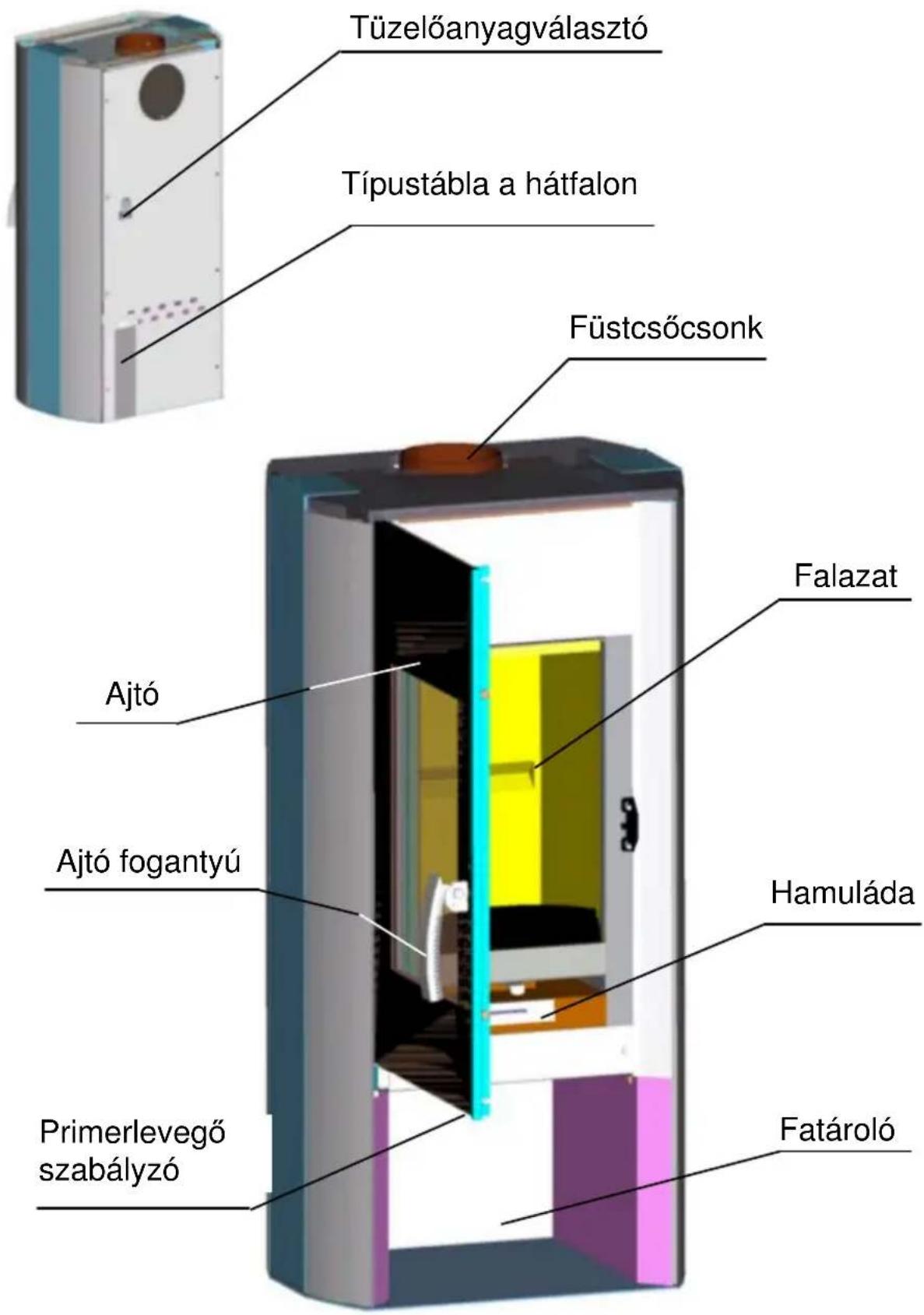

Tüzelöanyagok:
