Type de produit	Échangeur de chaleur à plaques
Marque	A.O. Smith
Modèle	PHE 150
Capacité thermique	150 kW
Nombre de plaques	40
Température de fonctionnement maximale	120 °C
Température de fonctionnement minimale	0 °C
Pression de fonctionnement maximale	25 bar
Perte de pression maximale autorisée	50 kPa
Matériau des plaques	AISI 316 L
Matériau de soudage	Cuivre
Raccordement eau premier	G1" (mâle)
Raccordement eau second	G1" (mâle)
Hauteur totale	337 mm
Largeur	127 mm
Profondeur	109 mm
Poids à vide	8.4 kg
Garantie	2 ans
Concentration maximale de chlore (à 80°C)	50 mg/kg
Installation	Par un technicien-installateur agréé

FOIRE AUX QUESTIONS - PHE 150 A.O. Smith

Quelle est la capacité thermique de l'échangeur PHE 150 ?

La capacité thermique est de 150 kW dans des conditions de fonctionnement standards.

Quels sont les raccordements disponibles ?

Les raccordements sont en G1" mâle pour les circuits primaire et secondaire.

Quelle est la pression de fonctionnement maximale ?

La pression de fonctionnement maximale est de 25 bar.

Quelle est la température maximale supportée ?

La température de fonctionnement maximale est de 120 °C.

Comment installer l'échangeur de chaleur ?

L'installation doit être réalisée par un technicien-installateur agréé. Reportez-vous aux schémas d'installation fournis avec la notice.

Puis-je utiliser de l'eau de mer dans l'échangeur ?

Non, la concentration maximale de chlore dans l'eau est limitée à 50 mg/kg à 80°C. L'eau de mer dépasse généralement cette limite et pourrait endommager l'échangeur.

Quel est le matériau des plaques ?

Les plaques sont en AISI 316 L (acier inoxydable) et le soudage est réalisé au cuivre.

Quelles sont les dimensions de l'échangeur PHE 150 ?

Hauteur : 337 mm, Largeur : 127 mm, Profondeur : 109 mm. Le poids à vide est de 8.4 kg.

Comment entretenir l'échangeur de chaleur ?

Un nettoyage périodique peut être nécessaire selon la qualité de l'eau. Évitez les dépôts de calcaire et respectez la concentration en chlore. Consultez la notice pour les procédures de démontage et nettoyage.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat.

MODE D'EMPLOI PHE 150 A.O. Smith

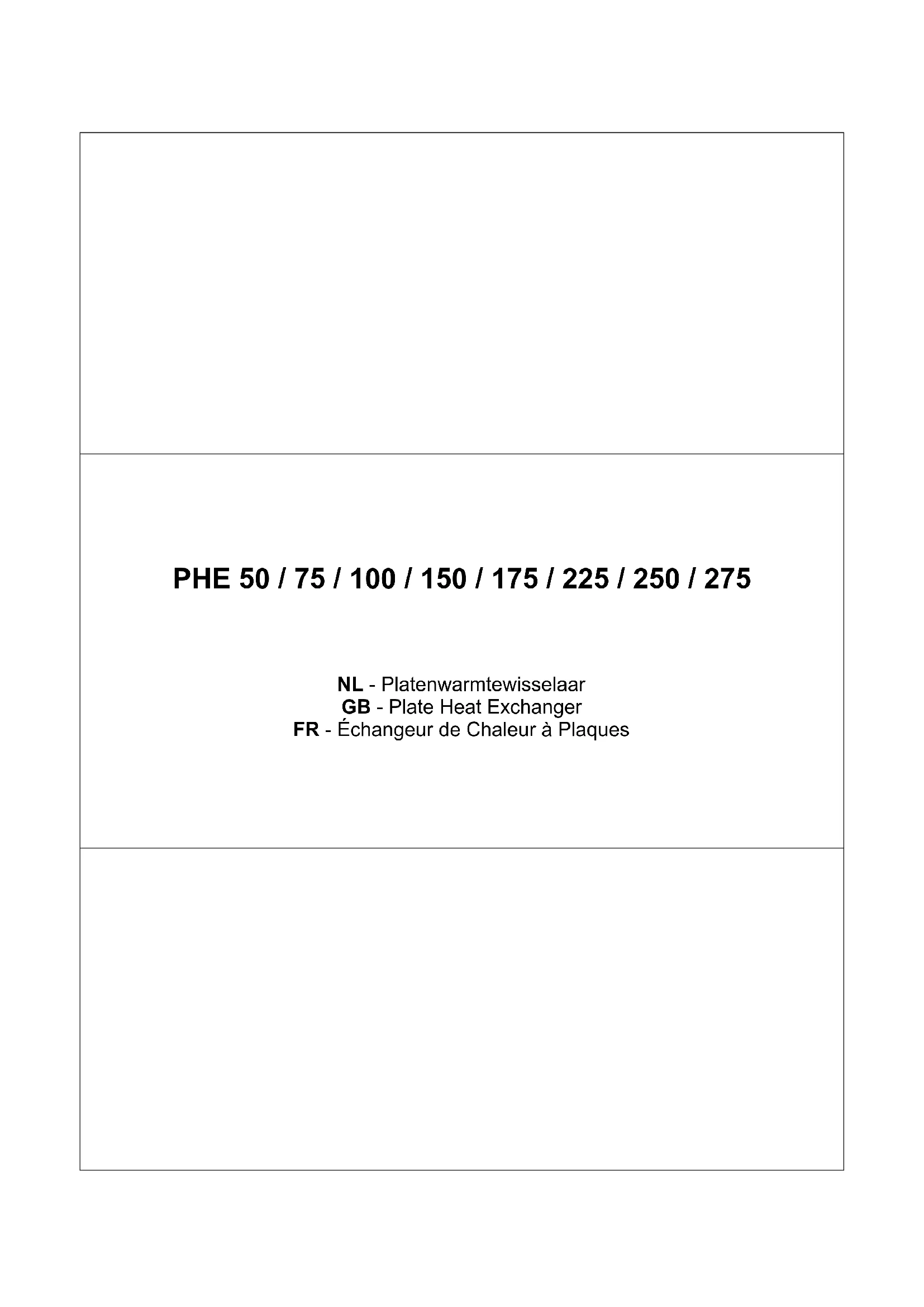

FR - Échangeur de Chaleur à Plaques

ALGEMEEN

Veuillez dire ces instructions d'installation avant d'installer l'appareil. L'installation et la première mise en fonctionnement sont à réaliser par un technicien-installateur agreeé. L'échangeur de chaleur à plaques sert à l'échange de chaleur. Il permet de rechauffer à l'aide de liquides chauds ou froids. Il permet aussi de refroidir un liquide, en lui retardant de la chaleur.

L'échangeur de chaleur à plaques bénéficiaie d'une garantie de 2 ans au départ de la date d'achet.

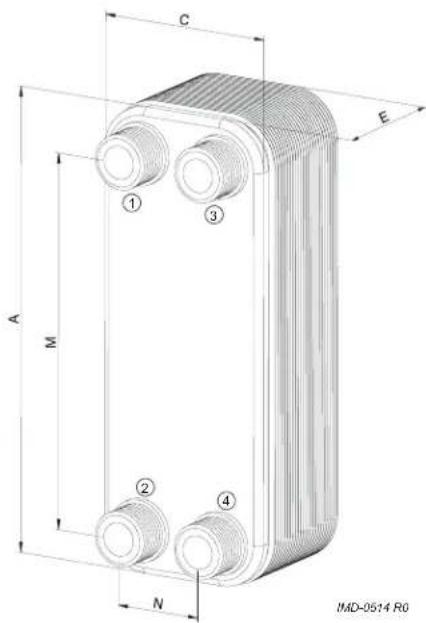

DIMENSIONS

Dimen-sion	Description	Unité	PHE50	PHE75	PHE100	PHE150	PHE175	PHE225	PHE250	PHE275
A	Hauteur totale	mm	337	337	337	337	337	337	337	337
E	Profondeur mm	61		71	85		109	133	157	181
C	Largeur mm	127	127	127	127	127	127	127	127
M	Hauteur entre les	raccordements	mm		281	281	281	281	281	281
N	Largeur entre les	raccordements	mm	73	73	73	73	73	73	73
1/2	Raccordement à l'eau premier		G1"	G1"	G1"	G1"	G1"	G1"	G1"	G1"
3/4	Raccordement à l'eau second		G1"	G1"	G1"	G1"	G1"	G1"	G1"	G1"

SPECIFICATIONS TECHNIQUES

Description		Unité	PHE50	PHE75	PHE100	PHE150	PHE175	PHE225	PHE250	PHE275
Capacité kW 50			75	100	150	175	225	250	275
Nombre de plaques					20	24	30	40	50	60
Température système premier	°C	80	60	80	60	80	60	80	60	80
Température système second	°C	10	60	10	60	10	60	10	60	10
Débit système premier m	3/h	2.15	3.23	4.31	6.46	7.53	9.69	10.77	11.85
Débit système second	m³/h	0.86	1.29	1.72	2.58	3.01	3.87	4.31	4.74
Perte de pression système premier	kPa	22.7	33.7	37.3	46.4	41.3	48.6	46.2	25.2
Perte de pression système second	kPa	3.3	5.2	5.9	7.6	6.9	8.2	7.8	7.6
Perte de pression maximaile	maximale	autorisée	kPa	50	50	50	50	50	50
Pression de fonctionnement	maximale	bar	25	25	25	25	25	25	25
Température de fonctionnement minimale	°C	0	0	0	0	0	0	0	0
Température de fonctionnement maximal	°C	120	120	120	120	120	120	120	120
Matériau des plaques		AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L
Matériau de soudage		cuivre	cuivre	cuivre	cuivre	cuivre	cuivre	cuivre	cuivre
Poids à vide	kg	5	5.7	6.7	8.4	10.1	11.8	13.5	15.2
Concentration maximale de chlore(àj 80°C)	mg/kg	50	50	50	50	50	50	50	50
Hauteur du pack d'isolement	mm	395	395	395	395	395	395	395	395
Largeur du pack d'isolement	mm	175	175	175	175	175	175	175	175
Profondeur du pack d'isolement	mm	125	125	170	170	215	215	265	265

EXAMPLES DES SCHEMAS D'INSTALLATION

Voir annexe 1

BIJLAGE 1 - INSTALLATIONSCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXAMPLES DES SCHEMAS D'INSTALLATION

Platenwarmtewisselaar met 1 Voorraadvat Plate heat exchanger with 1 storage tank Echangeur de chaleur a plaques avec unallon stockage

Platenwarmtewisselaar / Plate Heat Exchanger / Échangeur de Chaleur à Plaques

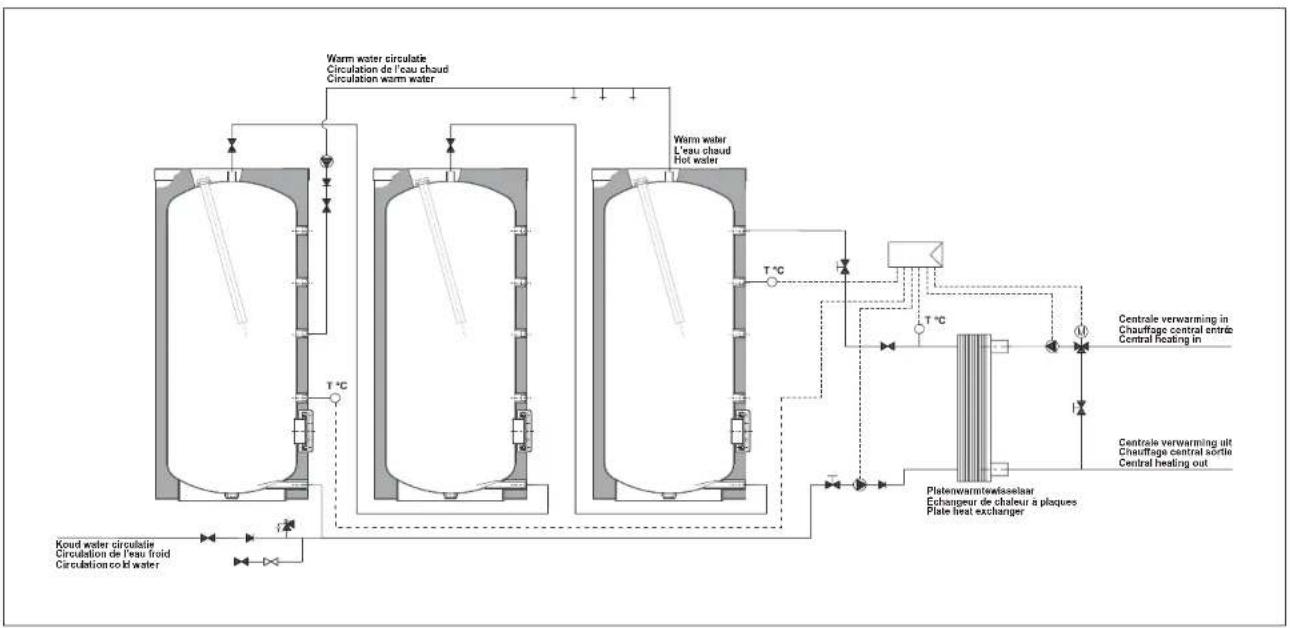

Echangeur de chaleur a plaques avec trois ballons stockage
