| Type de produit | Échangeur de chaleur à plaques |
| Marque | A.O. Smith |
| Modèle | PHE 225 |
| Capacité nominale | 225 kW |
| Nombre de plaques | 60 |
| Matériau des plaques | Acier inoxydable AISI 316 L |
| Matériau de soudure | Cuivre |
| Hauteur totale (A) | 337 mm |
| Largeur (C) | 127 mm |
| Profondeur (E) | 157 mm |
| Hauteur entre raccordements (M) | 281 mm |
| Largeur entre raccordements (N) | 73 mm |
| Raccordement circuit primaire | G1" |
| Raccordement circuit secondaire | G1" |
| Poids à vide | 11.8 kg |
| Pression de fonctionnement maximale | 25 bar |
| Température de fonctionnement minimale | 0 °C |
| Température de fonctionnement maximale | 120 °C |
| Perte de pression circuit primaire | 48.6 kPa |
| Perte de pression circuit secondaire | 8.2 kPa |
| Débit circuit primaire | 9.69 m³/h |
| Débit circuit secondaire | 3.87 m³/h |
| Garantie | 2 ans à compter de la date d'achat |
| Entretien et nettoyage | Vérifier régulièrement l'absence de fuites. Nettoyer les plaques si nécessaire selon la qualité de l'eau. |
| Pièces détachées et réparabilité | Contacter le fabricant ou un installateur agréé pour les pièces de rechange. |
FOIRE AUX QUESTIONS - PHE 225 A.O. Smith
Questions des utilisateurs sur PHE 225 A.O. Smith
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Échangeur de chaleur au format PDF gratuitement ! Retrouvez votre notice PHE 225 - A.O. Smith et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PHE 225 de la marque A.O. Smith.
MODE D'EMPLOI PHE 225 A.O. Smith

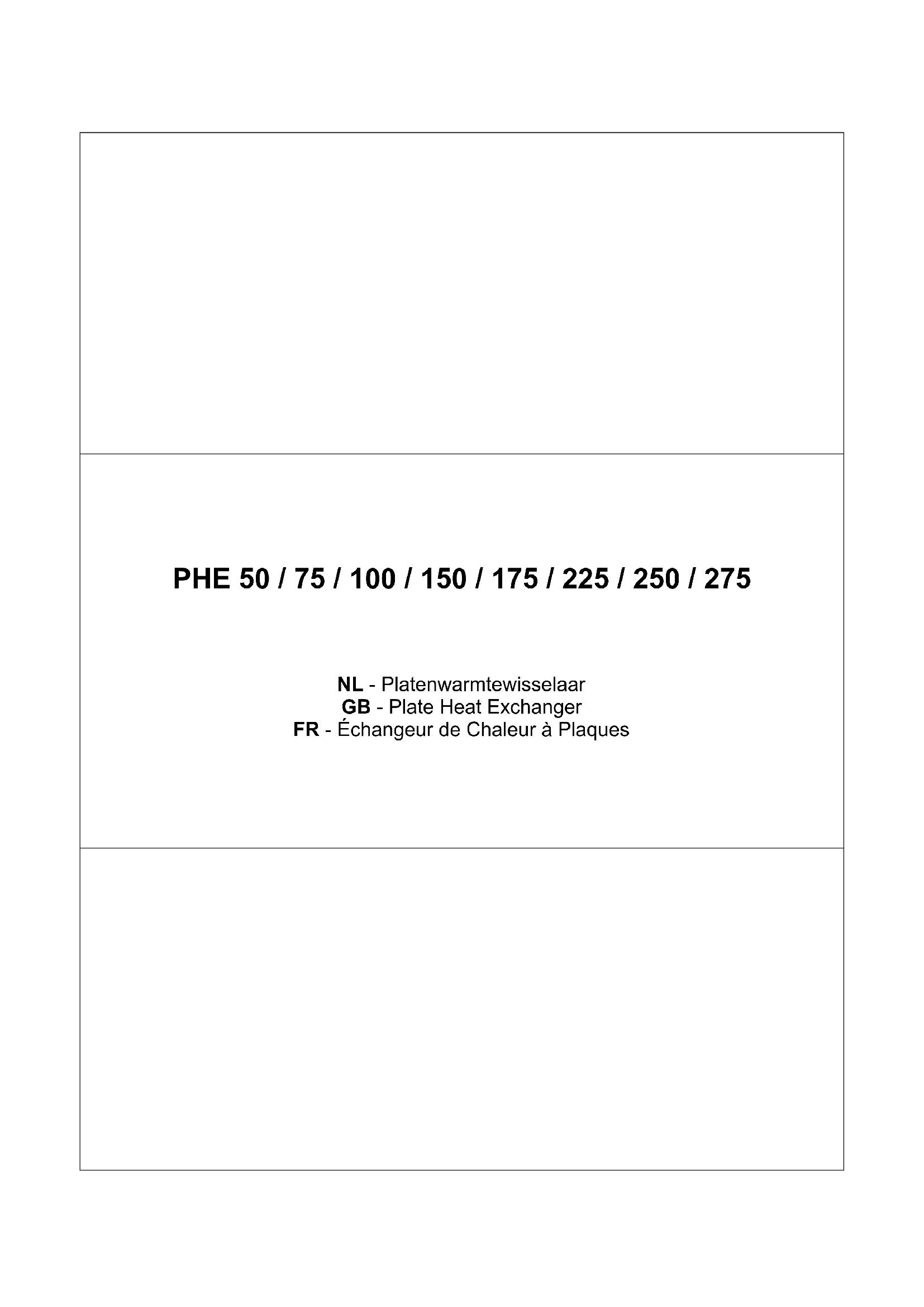

FR - Échangeur de Chaleur à Plaques
ALGEMEEN
Veuillez dire ces instructions d'installation avant d'installer l'appareil. L'installation et la première mise en fonctionnement sont à réaliser par un technicien-installateur agreeé. L'échangeur de chaleur à plaques sert à l'échange de chaleur. Il permet de rechauffer à l'aide de liquides chauds ou froids. Il permet aussi de refroidir un liquide, en lui retardant de la chaleur.
L'échangeur de chaleur à plaques bénéficiaie d'une garantie de 2 ans au départ de la date d'achet.
DIMENSIONS
| Dimen-sion | Description | Unité | PHE50 | PHE75 | PHE100 | PHE150 | PHE175 | PHE225 | PHE250 | PHE275 |
| A | Hauteur totale | mm | 337 | 337 | 337 | 337 | 337 | 337 | 337 | 337 |
| E | Profondeur mm | 61 | 71 | 85 | 109 | 133 | 157 | 181 | ||
| C | Largeur mm | 127 | 127 | 127 | 127 | 127 | 127 | 127 | 127 | |
| M | Hauteur entre les | raccordements | mm | 281 | 281 | 281 | 281 | 281 | 281 | |
| N | Largeur entre les | raccordements | mm | 73 | 73 | 73 | 73 | 73 | 73 | 73 |
| 1/2 | Raccordement à l'eau premier | G1" | G1" | G1" | G1" | G1" | G1" | G1" | G1" | |
| 3/4 | Raccordement à l'eau second | G1" | G1" | G1" | G1" | G1" | G1" | G1" | G1" |
SPECIFICATIONS TECHNIQUES
| Description | Unité | PHE50 | PHE75 | PHE100 | PHE150 | PHE175 | PHE225 | PHE250 | PHE275 | |
| Capacité kW 50 | 75 | 100 | 150 | 175 | 225 | 250 | 275 | |||
| Nombre de plaques | 20 | 24 | 30 | 40 | 50 | 60 | ||||
| Température système premier | °C | 80 | 60 | 80 | 60 | 80 | 60 | 80 | 60 | 80 |
| Température système second | °C | 10 | 60 | 10 | 60 | 10 | 60 | 10 | 60 | 10 |
| Débit système premier m | 3/h | 2.15 | 3.23 | 4.31 | 6.46 | 7.53 | 9.69 | 10.77 | 11.85 | |
| Débit système second | m³/h | 0.86 | 1.29 | 1.72 | 2.58 | 3.01 | 3.87 | 4.31 | 4.74 | |
| Perte de pression système premier | kPa | 22.7 | 33.7 | 37.3 | 46.4 | 41.3 | 48.6 | 46.2 | 25.2 | |
| Perte de pression système second | kPa | 3.3 | 5.2 | 5.9 | 7.6 | 6.9 | 8.2 | 7.8 | 7.6 | |
| Perte de pression maximaile | maximale | autorisée | kPa | 50 | 50 | 50 | 50 | 50 | 50 | |
| Pression de fonctionnement | maximale | bar | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| Température de fonctionnement minimale | °C | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Température de fonctionnement maximal | °C | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | |
| Matériau des plaques | AISI316 L | AISI316 L | AISI316 L | AISI316 L | AISI316 L | AISI316 L | AISI316 L | AISI316 L | ||
| Matériau de soudage | cuivre | cuivre | cuivre | cuivre | cuivre | cuivre | cuivre | cuivre | ||
| Poids à vide | kg | 5 | 5.7 | 6.7 | 8.4 | 10.1 | 11.8 | 13.5 | 15.2 | |
| Concentration maximale de chlore(àj 80°C) | mg/kg | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Hauteur du pack d'isolement | mm | 395 | 395 | 395 | 395 | 395 | 395 | 395 | 395 | |
| Largeur du pack d'isolement | mm | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | |
| Profondeur du pack d'isolement | mm | 125 | 125 | 170 | 170 | 215 | 215 | 265 | 265 | |
EXAMPLES DES SCHEMAS D'INSTALLATION
Voir annexe 1
BIJLAGE 1 - INSTALLATIONSCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXAMPLES DES SCHEMAS D'INSTALLATION
Platenwarmtewisselaar met 1 Voorraadvat Plate heat exchanger with 1 storage tank Echangeur de chaleur a plaques avec unallon stockage
Platenwarmtewisselaar / Plate Heat Exchanger / Échangeur de Chaleur à Plaques

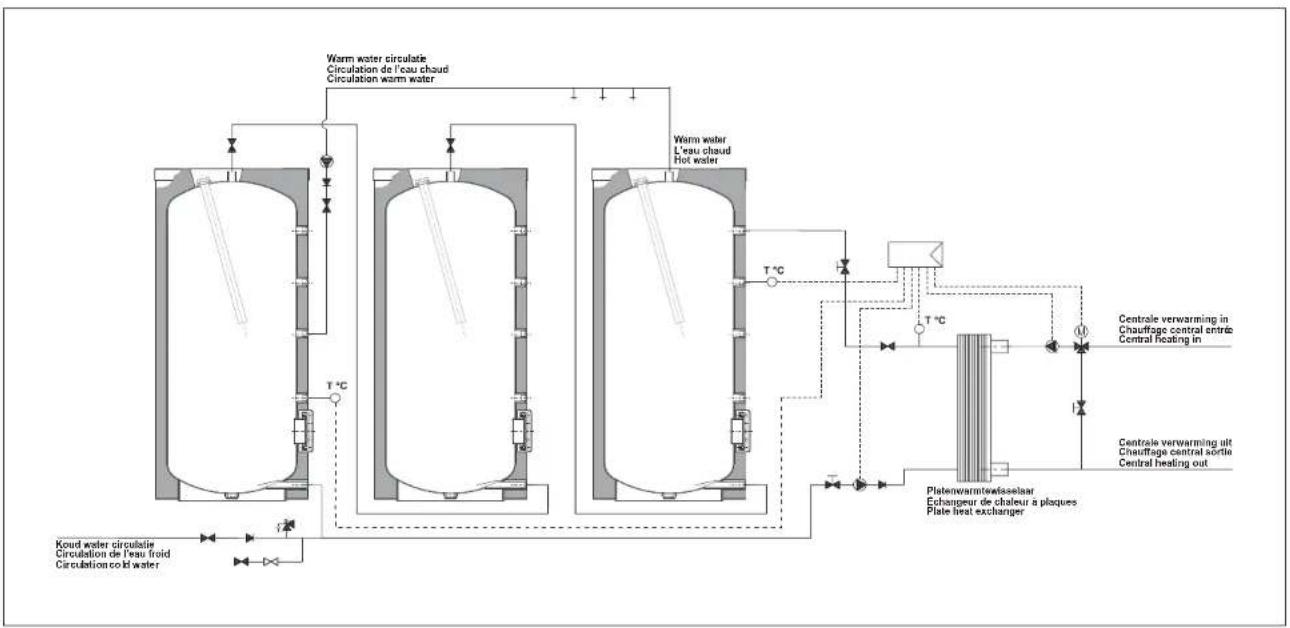

Echangeur de chaleur a plaques avec trois ballons stockage
