Type de produit Échangeur de chaleur à plaques
Marque A.O. Smith
Modèle PHE 50
Capacité 50 kW
Nombre de plaques 20
Hauteur totale 337 mm
Largeur 127 mm
Profondeur 61 mm
Poids à vide 5 kg
Matériau des plaques Acier inoxydable AISI 316L
Matériau de soudage Cuivre
Pression de fonctionnement max 25 bar
Température de fonctionnement min 0 °C
Température de fonctionnement max 120 °C
Perte de pression max autorisée 50 kPa
Raccordement premier circuit G1"
Raccordement second circuit G1"
Concentration max de chlore (à 80°C) 50 mg/kg
Température système premier (recommandée) 80/60 °C
Température système second (recommandée) 10/60 °C
Garantie 2 ans

FOIRE AUX QUESTIONS - PHE 50 A.O. Smith

Quelle est la fonction principale de l'échangeur de chaleur PHE 50 ?
L'échangeur de chaleur à plaques PHE 50 sert à transférer la chaleur entre deux fluides (liquides chauds ou froids) sans les mélanger. Il permet de réchauffer ou refroidir un liquide selon les besoins.
Quelles sont les dimensions de l'appareil PHE 50 ?
Les dimensions sont : hauteur totale 337 mm, largeur 127 mm, profondeur 61 mm. La hauteur entre raccordements est de 281 mm et la largeur entre raccordements de 73 mm.
Quel est le poids de l'échangeur PHE 50 ?
Le poids à vide est d'environ 5 kg.
Quels sont les matériaux utilisés pour les plaques et le soudage ?
Les plaques sont en acier inoxydable AISI 316L et le soudage est en cuivre.
Quelle est la pression de fonctionnement maximale ?
La pression de fonctionnement maximale est de 25 bar. La perte de pression maximale autorisée est de 50 kPa.
Quelles sont les températures de fonctionnement limites ?
La température minimale de fonctionnement est 0 °C et la maximale 120 °C.
Comment installer l'échangeur de chaleur PHE 50 ?
L'installation et la première mise en service doivent être réalisées par un technicien-installateur agréé. Respectez les schémas d'installation fournis en annexe de la notice.
Quel entretien est nécessaire ?
Un contrôle périodique des raccordements et de l'absence de fuites est recommandé. Nettoyez les plaques si nécessaire avec des produits adaptés aux matériaux (AISI 316L et cuivre).
Quelle est la durée de la garantie ?
La garantie est de 2 ans à compter de la date d'achat.
Où puis-je trouver le schéma d'installation ?
Le schéma d'installation est disponible en annexe 1 de la notice d'utilisation. Il montre les exemples de montage avec un ou trois ballons de stockage.

Questions des utilisateurs sur PHE 50 A.O. Smith

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Échangeur de chaleur au format PDF gratuitement ! Retrouvez votre notice PHE 50 - A.O. Smith et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PHE 50 de la marque A.O. Smith.

MODE D'EMPLOI PHE 50 A.O. Smith

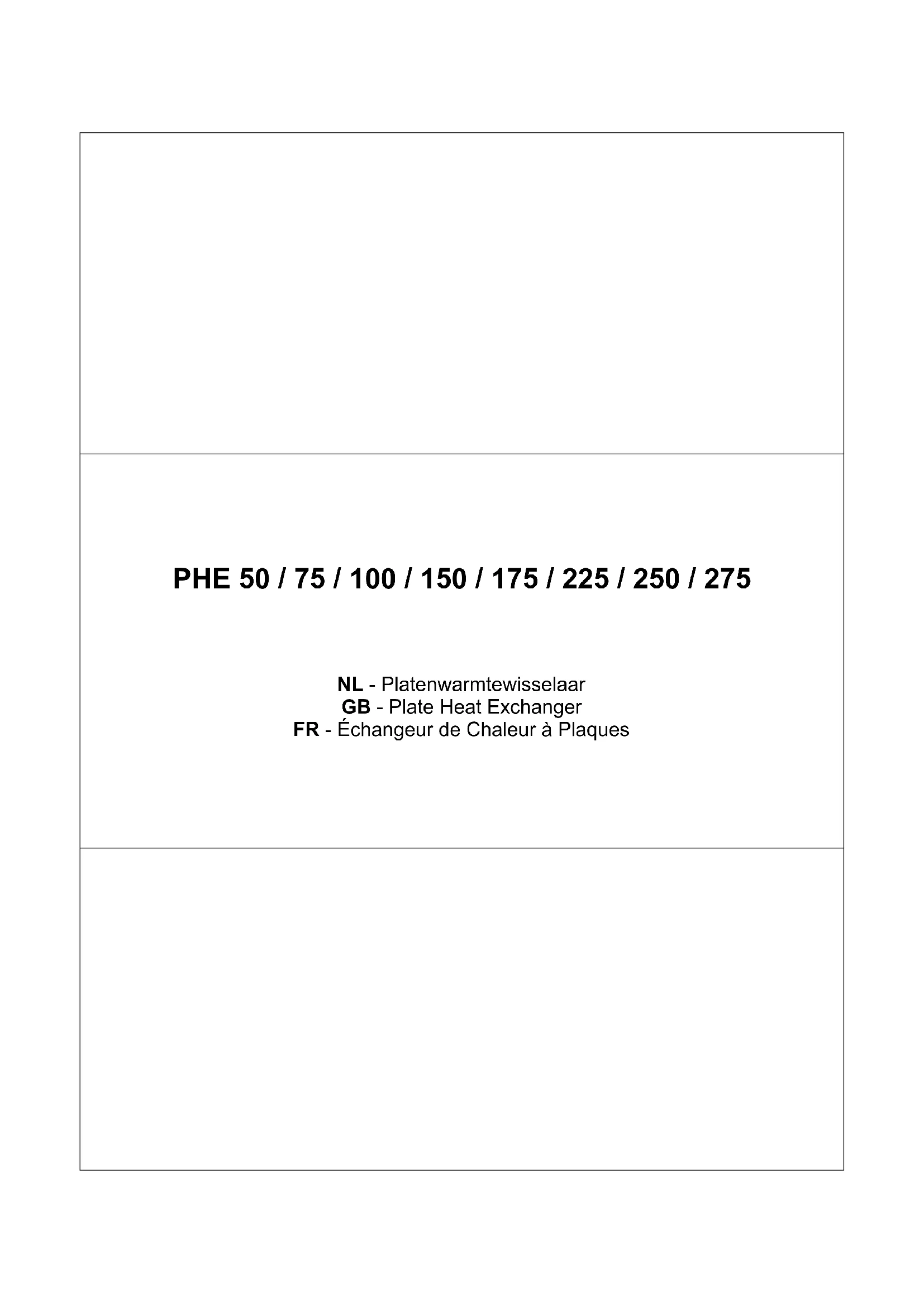

NL - Platenwarmtewisselaar GB - Plate Heat Exchanger FR - Échangeur de Chaleur à Plaques

ALGEMEEN

Veuillez lire ces instructions d'installation avant d'installer l'appareil. L'installation et la première mise en fonctionnement sont à réaliser par un technicien-installateur agréé. L'échangeur de chaleur à plaques sert à l'échange de chaleur. Il permet de réchauffer à l'aide de liquides chauds ou froids. Il permet aussi de refroidir un liquide, en lui retirant de la chaleur.

L'échangeur de chaleur à plaques bénéficie d'une garantie de 2 ans au départ de la date d'achet.

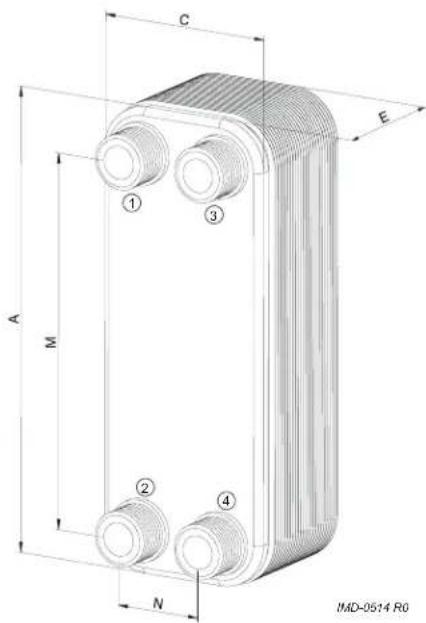

DIMENSIONS

Dimen-sionDescriptionUnitéPHE 50PHE 75PHE 100PHE 150PHE 175PHE 225PHE 250PHE 275
AHauteur totalemm337337337337337337337337
EProfondeur mm617185109133157181
CLargeur mm127127127127127127127127
MHauteur entre lesraccordementsmm281281281281281
NLargeur entre lesraccordementsmm737373737373
1/2Raccordement à l'eau premierG1"G1"G1"G1"G1"G1"G1"G1"
3/4Raccordement à l'eau secondG1"G1"G1"G1"G1"G1"G1"G1"

A.O. Smith PHE 50 - ALGEMEEN - 1

text_image C E ① ③ A M ② ④ N IMD-0514 R0

SPECIFICATIONS TECHNIQUES

DescriptionUnitéPHE 50PHE 75PHE 100PHE 150PHE 175PHE 225PHE 250PHE 275
CapacitékW5075100150175225250275
Nombrede plaques202430405060
Températuresystèmepremier°C80/6080/6080/6080/6080/6080/6080/6080/60
Températuresystèmesecond°C10/6010/6010/6010/6010/6010/6010/6010/60
Débit système premier m ^3/h 2.153.234.316.467.539.6910.7711
Débit système second m^3/h 0.861.291.722.583.013.874.314.31
Perte de pression système premierkPa22.733.737.346.441.348.646.225.2
Perte de pression système secondkPa3.35.25.97.66.98.27.87.6
Perte de pression maximaleautoriséekPa5050505050
Pression de fonctionnementmaximalebar252525252525
Température de fonctionnement minimale°C00000000
Température de fonctionnement maximale°C120120120120120120120120
Matériau des plaquesAISI 316 LAISI 316 LAISI 316 LAISI 316 LAISI 316 LAISI 316 LAISI 316 LAISI 316 L
Matériau de soudagecuivrecuivrecuivrecuivrecuivrecuivrecuivrecuivre
Poids à videkg55.76.78.410.111.813.515.2
Concentration maximale de chlore (àj 80°C)mg/kg5050505050505050
Hauteur du pack d'isolationmm395395395395395395395395
Largeur du pack d'isolationmm175175175175175175175175
Profondeur du pack d'isolationmm125125170170215215265265

EXEMPLES DES SCHEMAS D'INSTALLATION

Voir annexe 1

BIJLAGE 1 - INSTALLATIESCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXEMPLES DES SCHEMAS D'INSTALLATION

Platenwarmtewisselaar met 1 voorraadvat Plate heat exchanger with 1 storage tank Échangeur de chaleur à plaques avec un ballon stockage

A.O. Smith PHE 50 - BIJLAGE 1 - INSTALLATIESCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXEMPLES DES SCHEMAS D'INSTALLATION - 1

Platenwarmtewisselaar / Plate Heat Exchanger / Échangeur de Chaleur à Plaques

Échangeur de chaleur à plaques avec trois ballons stockage

A.O. Smith PHE 50 - BIJLAGE 1 - INSTALLATIESCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXEMPLES DES SCHEMAS D'INSTALLATION - 2

