Type de produit	Échangeur de chaleur à plaques
Marque	A.O. Smith
Modèle	PHE 75
Capacité	75 kW
Nombre de plaques	24
Matériau des plaques	AISI 316L (acier inoxydable)
Matériau de soudage	Cuivre
Pression de fonctionnement maximale	25 bar
Température de fonctionnement minimale	0 °C
Température de fonctionnement maximale	120 °C
Température système primaire	80 °C / 60 °C
Température système secondaire	10 °C / 60 °C
Débit système primaire	3,23 m³/h
Débit système secondaire	1,29 m³/h
Perte de pression primaire	33,7 kPa
Perte de pression secondaire	5,2 kPa
Concentration maximale de chlore	50 mg/kg à 80 °C
Poids à vide	5,7 kg
Hauteur totale	337 mm
Largeur	127 mm
Profondeur	71 mm
Dimensions du pack d'isolation (L x l x P)	395 x 175 x 125 mm
Raccordements (primaire et secondaire)	G1" (filetage gaz)
Garantie	2 ans à compter de la date d'achat
Installation	Par un technicien-installateur agréé

FOIRE AUX QUESTIONS - PHE 75 A.O. Smith

Quelle est la différence entre le circuit primaire et le circuit secondaire sur le PHE 75 ?

Le circuit primaire transporte le fluide chaud (par exemple depuis une chaudière) et le circuit secondaire reçoit la chaleur pour chauffer de l'eau sanitaire ou un autre fluide. L'échangeur assure le transfert sans mélange.

Quelle est la pression maximale de fonctionnement du PHE 75 ?

La pression de fonctionnement maximale est de 25 bar. Ne dépassez jamais cette valeur pour éviter des dommages.

Peut-on utiliser le PHE 75 avec de l'eau de piscine ?

L'échangeur est en acier inoxydable AISI 316L, résistant à la corrosion. Toutefois, pour une eau très chlorée, la concentration maximale en chlore est de 50 mg/kg à 80 °C. Au-delà, la garantie peut être affectée.

Comment entretenir l'échangeur de chaleur à plaques ?

Un entretien régulier consiste à vérifier l'absence de fuites et à nettoyer les plaques si nécessaire. Utilisez un détartrant adapté si le fluide est calcaire. Démontez l'échangeur uniquement si vous êtes qualifié.

Quelle est la température maximale admissible pour le PHE 75 ?

La température maximale de fonctionnement est de 120 °C. Au-delà, les joints et la structure peuvent se dégrader.

Le PHE 75 peut-il être utilisé pour le refroidissement ?

Oui, l'échangeur peut transférer de la chaleur dans les deux sens. Il peut refroidir un liquide en le mettant en contact avec un fluide plus froid.

Combien de plaques possède le PHE 75 ?

Le modèle PHE 75 est équipé de 24 plaques d'échange, ce qui lui confère une capacité de 75 kW.

Quelle est la perte de charge typique pour le PHE 75 ?

La perte de pression côté primaire est d'environ 33,7 kPa et côté secondaire 5,2 kPa, aux débits nominaux.

Où trouver les schémas d'installation pour le PHE 75 ?

Les schémas d'installation sont fournis en annexe de la notice. Ils montrent des exemples avec un ou trois ballons de stockage. Assurez-vous de respecter les sens de circulation.

Quelle est la garantie du PHE 75 A.O. Smith ?

L'échangeur bénéficie d'une garantie de 2 ans à compter de la date d'achat, à condition que l'installation soit réalisée par un technicien agréé.

MODE D'EMPLOI PHE 75 A.O. Smith

FR - Échangeur de Chaleur à Plaques

ALGEMEEN

Veuillez lire ces instructions d'installation avant d'installer l'appareil. L'installation et la première mise en fonctionnement sont à réaliser par un technicien-installateur agréé. L'échangeur de chaleur à plaques sert à l'échange de chaleur. Il permet de réchauffer à l'aide de liquides chauds ou froids. Il permet aussi de refroidir un liquide, en lui retirant de la chaleur.

L'échangeur de chaleur à plaques bénéficie d'une garantie de 2 ans au départ de la date d'achet.

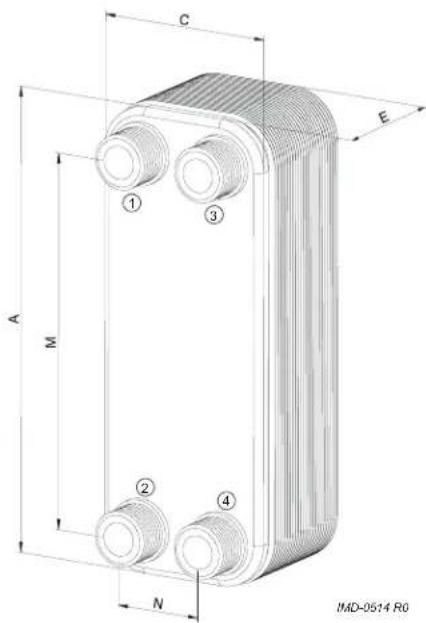

DIMENSIONS

Dimen-sion	Description		Unité	PHE 50	PHE 75	PHE 100	PHE 150	PHE 175	PHE 225	PHE 250	PHE 275
A	Hauteur totale		mm	337	337	337	337	337	337	337	337
E	Profondeur mm		61		71	85		109	133	157	181
C	Largeur mm		127	127	127	127	127	127	127	127
M	Hauteur entre les		raccordements		mm		281	281	281	281	281
N	Largeur entre les		raccordements		mm	73	73	73	73	73	73
1/2	Raccordement à l'eau premier			G1"	G1"	G1"	G1"	G1"	G1"	G1"	G1"
3/4	Raccordement à l'eau second			G1"	G1"	G1"	G1"	G1"	G1"	G1"	G1"

C E ① ③ A M ② ④ N IMD-0514 R0

SPECIFICATIONS TECHNIQUES

Description			Unité	PHE50	PHE75	PHE100	PHE150	PHE175	PHE225	PHE250	PHE275
Capacité	kW	50		75	100	150	175	225	250	275
Nombre	de plaques					20	24	30	40	50	60	70	80
Température	système	premier	°C	80/60	80/60	80/60	80/60	80/60	80/60	80/60	80/60	80/60
Température	système	second	°C	10/60	10/60	10/60	10/60	10/60	10/60	10/60	10/60	10/60
Débit système premier m			^3/h	2.15	3.23	4.31	6.46	7.53	9.69	10.77	11.85
Débit système second			m^3/h	0.86	1.29	1.72	2.58	3.01	3.87	4.31	4.74
Perte de pression système premier			kPa	22.7	33.7	37.3	46.4	41.3	48.6	46.2	25.2
Perte de pression système second			kPa	3.3	5.2	5.9	7.6	6.9	8.2	7.8	7.6
Perte de pression maximale				autorisée		kPa	50	50	50	50	50	50	50
Pression de fonctionnement			maximale	bar		25	25	25	25	25	25	25	25
Température de fonctionnement minimale			°C	0	0	0	0	0	0	0	0
Température de fonctionnement maximale			°C	120	120	120	120	120	120	120	120
Matériau des plaques				AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L
Matériau de soudage				cuivre	cuivre	cuivre	cuivre	cuivre	cuivre	cuivre	cuivre
Poids à vide			kg	5	5.7	6.7	8.4	10.1	11.8	13.5	15.2
Concentration maximale de chlore (àj 80°C)			mg/kg	50	50	50	50	50	50	50	50
Hauteur du pack d'isolation			mm	395	395	395	395	395	395	395	395
Largeur du pack d'isolation			mm	175	175	175	175	175	175	175	175
Profondeur du pack d'isolation			mm	125	125	170	170	215	215	265	265

EXEMPLES DES SCHEMAS D'INSTALLATION

Voir annexe 1

BIJLAGE 1 - INSTALLATIESCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXEMPLES DES SCHEMAS D'INSTALLATION

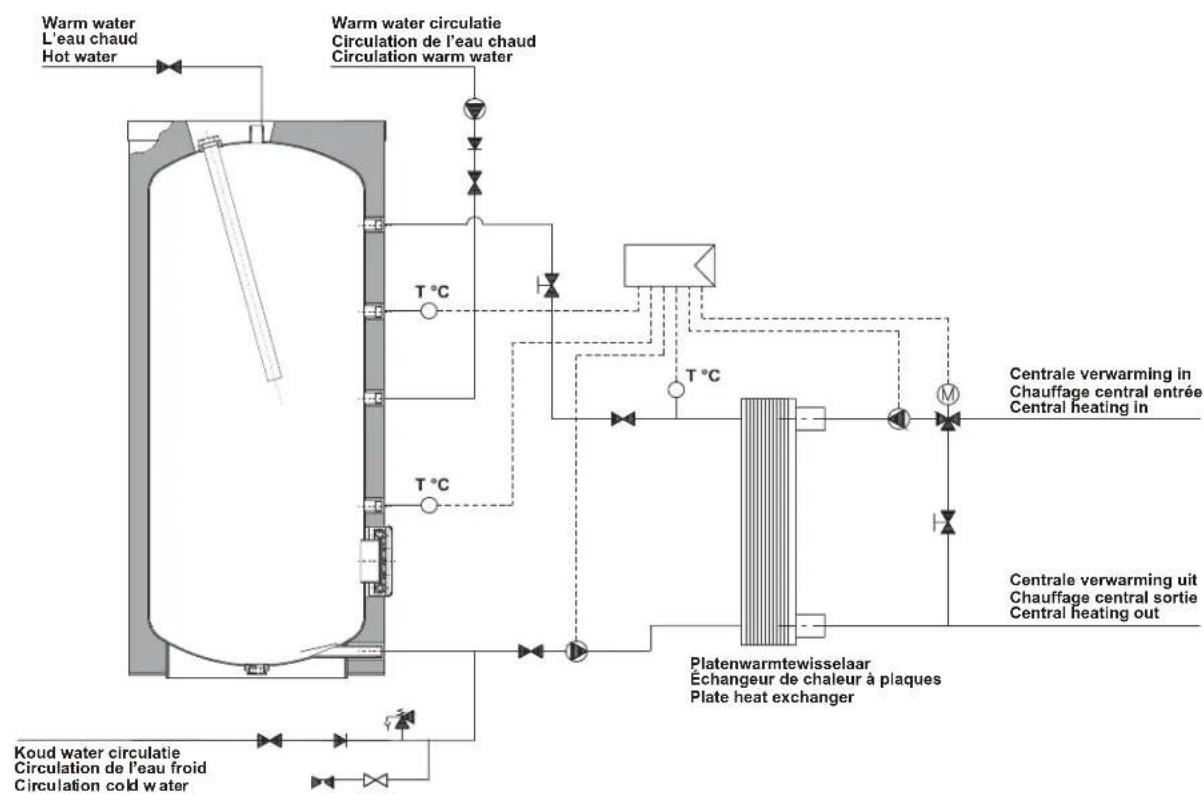

Platenwarmtewisselaar met 1 voorraadvat Plate heat exchanger with 1 storage tank Échangeur de chaleur à plaques avec un ballon stockage

Platenwarmtewisselaar / Plate Heat Exchanger / Échangeur de Chaleur à Plaques

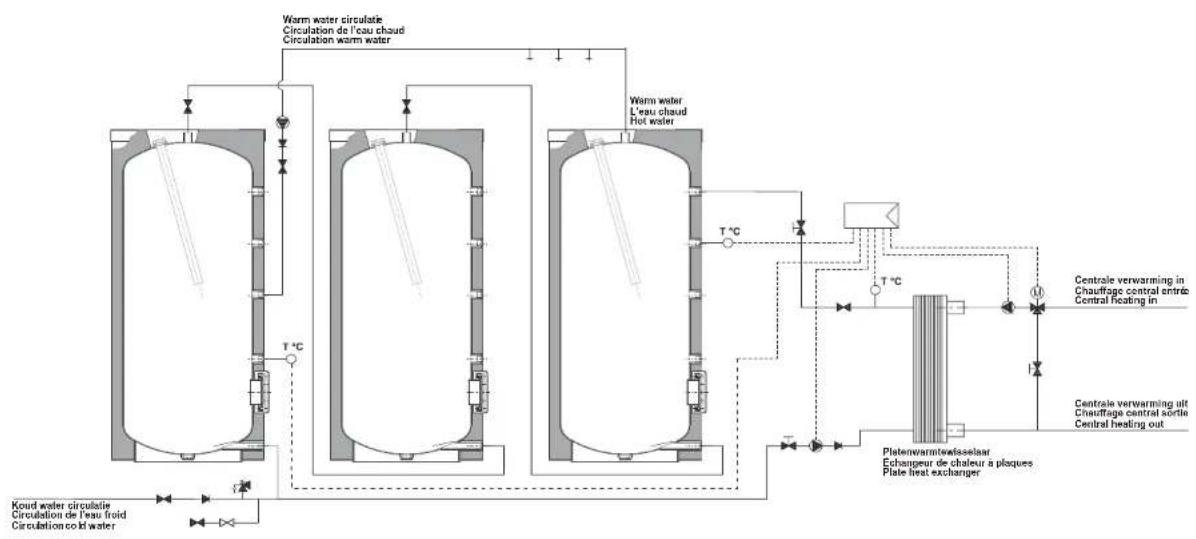

Échangeur de chaleur à plaques avec trois ballons stockage

