MODE D'EMPLOI PHE 175 A.O. Smith

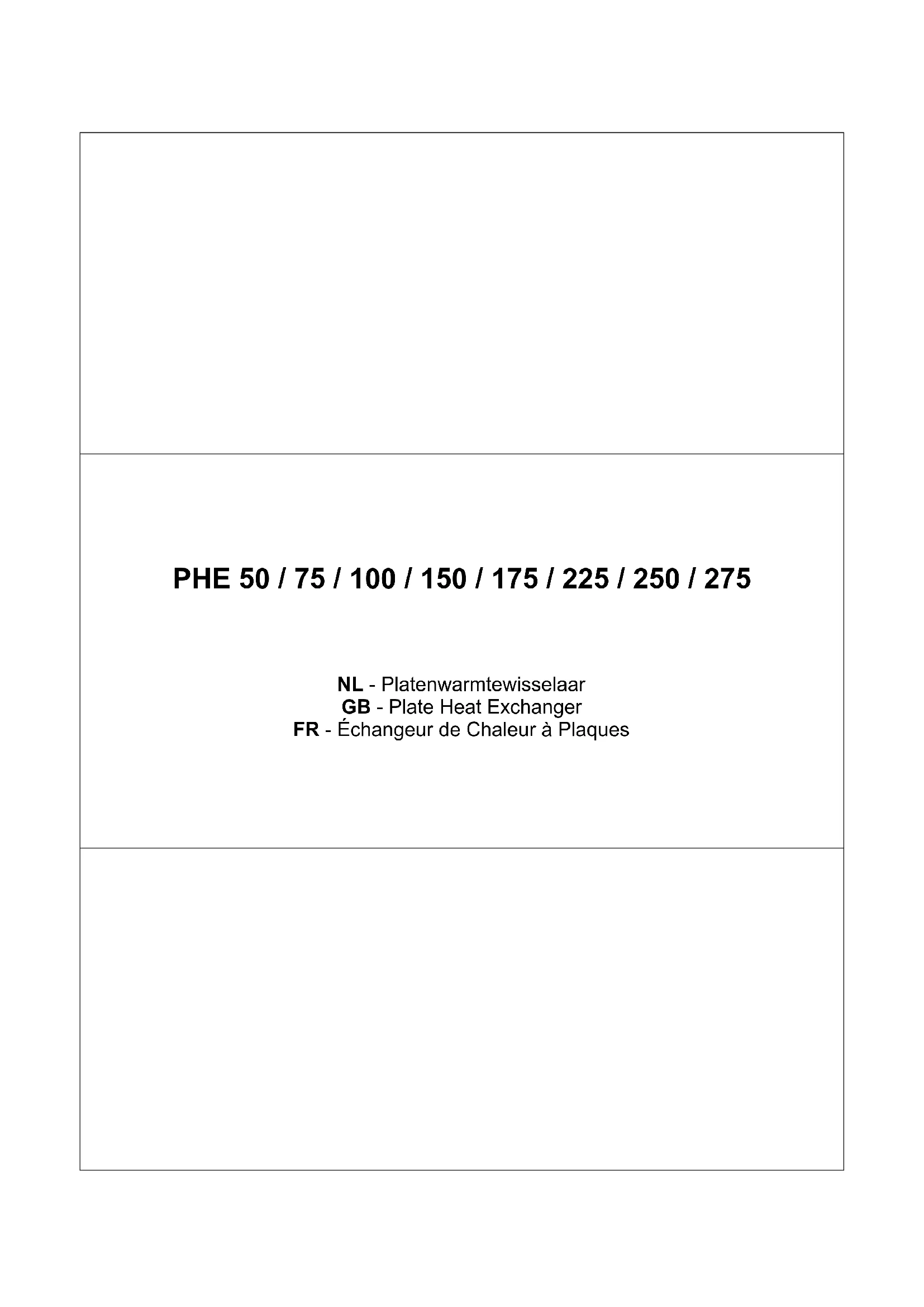

NL - Platenwarmtewisselaar GB - Plate Heat Exchanger FR - Échangeur de Chaleur à Plaques

ALGEMEEN

Veuillez lire ces instructions d'installation avant d'installer l'appareil. L'installation et la première mise en fonctionnement sont à réaliser par un technicien-installateur agréé. L'échangeur de chaleur à plaques sert à l'échange de chaleur. Il permet de réchauffer à l'aide de liquides chauds ou froids. Il permet aussi de refroidir un liquide, en lui retirant de la chaleur.

L'échangeur de chaleur à plaques bénéficie d'une garantie de 2 ans au départ de la date d'achet.

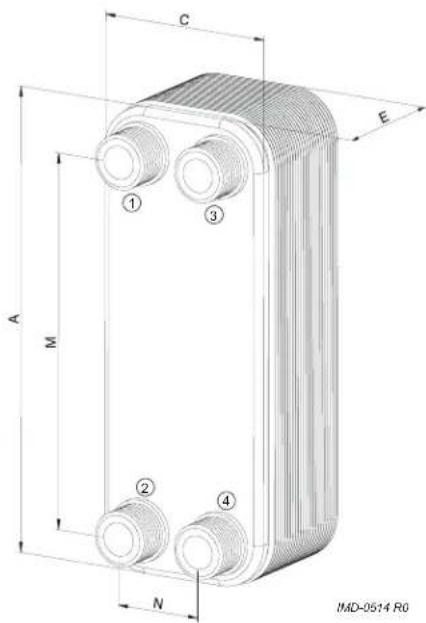

DIMENSIONS

Dimen-sionDescriptionUnitéPHE 50PHE 75PHE 100PHE 150PHE 175PHE 225PHE 250PHE 275
AHauteur totalemm337337337337337337337337
EProfondeur mm617185109133157181
CLargeur mm127127127127127127127127
MHauteur entre lesraccordementsmm281281281281281
NLargeur entre lesraccordementsmm737373737373
1/2Raccordement à l'eau premierG1"G1"G1"G1"G1"G1"G1"G1"
3/4Raccordement à l'eau secondG1"G1"G1"G1"G1"G1"G1"G1"

A.O. Smith PHE 175 - ALGEMEEN - 1

text_image C E ① ③ A M ② ④ N IMD-0514 R0

SPECIFICATIONS TECHNIQUES

DescriptionUnitéPHE 50PHE 75PHE 100PHE 150PHE 175PHE 225PHE 250PHE 275
CapacitékW5075100150175225250275
Nombrede plaques202430405060
Températuresystèmepremier°C80/6080/6080/6080/6080/6080/6080/6080/60
Températuresystèmesecond°C10/6010/6010/6010/6010/6010/6010/6010/60
Débit système premier m ^3/h 2.153.234.316.467.539.6910.7711
Débit système second m^3/h 0.861.291.722.583.013.874.314.31
Perte de pression système premierkPa22.733.737.346.441.348.646.225.2
Perte de pression système secondkPa3.35.25.97.66.98.27.87.6
Perte de pression maximaleautoriséekPa5050505050
Pression de fonctionnementmaximalebar252525252525
Température de fonctionnement minimale°C00000000
Température de fonctionnement maximale°C120120120120120120120120
Matériau des plaquesAISI 316 LAISI 316 LAISI 316 LAISI 316 LAISI 316 LAISI 316 LAISI 316 LAISI 316 L
Matériau de soudagecuivrecuivrecuivrecuivrecuivrecuivrecuivrecuivre
Poids à videkg55.76.78.410.111.813.515.2
Concentration maximale de chlore (àj 80°C)mg/kg5050505050505050
Hauteur du pack d'isolationmm395395395395395395395395
Largeur du pack d'isolationmm175175175175175175175175
Profondeur du pack d'isolationmm125125170170215215265265

EXEMPLES DES SCHEMAS D'INSTALLATION

Voir annexe 1

BIJLAGE 1 - INSTALLATIESCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXEMPLES DES SCHEMAS D'INSTALLATION

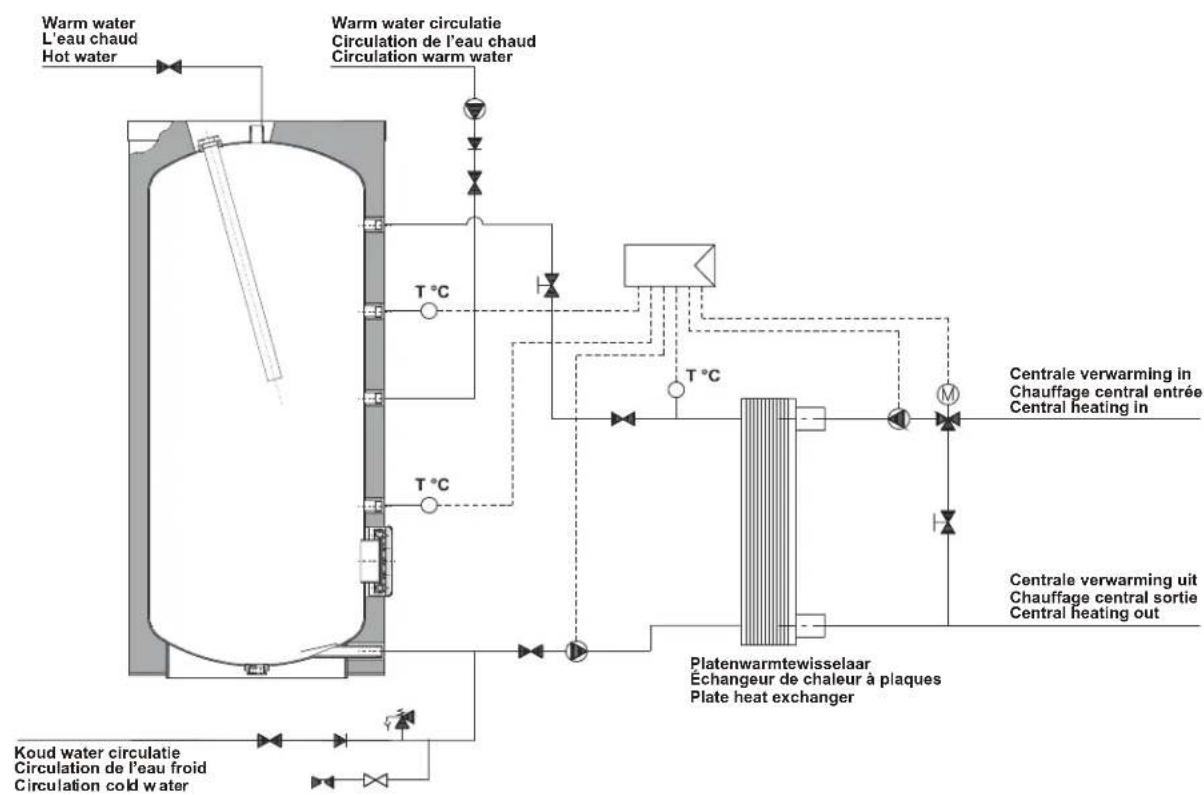

Platenwarmtewisselaar met 1 voorraadvat Plate heat exchanger with 1 storage tank Échangeur de chaleur à plaques avec un ballon stockage

A.O. Smith PHE 175 - BIJLAGE 1 - INSTALLATIESCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXEMPLES DES SCHEMAS D'INSTALLATION - 1
