Type de produit	Échangeur de chaleur à plaques
Marque	A.O. Smith
Modèle	PHE 275
Capacité	275 kW
Hauteur totale	337 mm
Profondeur	181 mm
Largeur	127 mm
Poids à vide	15,2 kg
Température de fonctionnement min	0 °C
Température de fonctionnement max	120 °C
Pression de fonctionnement max	25 bar
Perte de pression maximale autorisée	50 kPa
Matériau des plaques	Acier inoxydable AISI316L
Matériau de soudage	Cuivre
Raccordement eau premier	G1" (femelle)
Raccordement eau second	G1" (femelle)
Débit système premier	11,85 m³/h
Débit système second	4,74 m³/h
Perte de pression système premier	25,2 kPa
Perte de pression système second	7,6 kPa
Concentration max de chlore (à 80°C)	50 mg/kg
Garantie	2 ans
Dimensions du pack d'isolement (HxLxP)	395 x 175 x 265 mm
Usage principal	Échange thermique entre liquides

FOIRE AUX QUESTIONS - PHE 275 A.O. Smith

Comment installer l'échangeur PHE 275 ?

L'installation doit être réalisée par un technicien agréé. Respectez les schémas d'installation fournis en annexe. Assurez-vous que les raccordements sont étanches et que la pression ne dépasse pas 25 bar.

Quelle est la pression maximale de fonctionnement ?

La pression de fonctionnement maximale est de 25 bar. La perte de pression maximale autorisée est de 50 kPa.

Peut-on utiliser l'échangeur avec de l'eau glycolée ?

Oui, l'échangeur est compatible avec de l'eau glycolée, mais la concentration en chlore ne doit pas dépasser 50 mg/kg à 80°C pour éviter la corrosion.

Comment nettoyer les plaques de l'échangeur ?

Le nettoyage doit être effectué par un professionnel. Utilisez des détergents non agressifs et rincez abondamment. Évitez les produits chlorés qui peuvent endommager l'acier inoxydable AISI316L.

Que faire en cas de fuite ?

Coupez immédiatement l'alimentation en eau et la pression. Contactez un technicien agréé pour inspecter les joints et les plaques. Ne tentez pas de réparer vous-même.

Quelle est la durée de vie typique de l'échangeur ?

Avec un entretien régulier et une eau de qualité, la durée de vie peut atteindre 15 à 20 ans. Les conditions d'utilisation (température, pression, qualité de l'eau) influencent cette durée.

Est-il compatible avec un chauffe-eau solaire ?

Oui, l'échangeur PHE 275 est adapté aux systèmes solaires. Il peut être utilisé comme échangeur intermédiaire entre les capteurs solaires et le ballon de stockage. Consultez les schémas d'installation en annexe.

Comment détecter une perte de charge excessive ?

Une perte de charge excessive se manifeste par une baisse de débit ou un écart de température plus faible. Vérifiez les manomètres et comparez avec les valeurs nominales : perte système premier 25,2 kPa, second 7,6 kPa.

Faut-il un entretien régulier ?

Oui, un entretien annuel est recommandé. Vérifiez l'étanchéité, nettoyez les plaques si nécessaire et contrôlez la qualité de l'eau (pH, chlore). L'entretien préventif prolonge la durée de vie.

Où trouver des pièces de rechange ?

Les pièces de rechange (joints, plaques) sont disponibles auprès de votre revendeur A.O. Smith ou sur le site du fabricant. Utilisez uniquement des pièces d'origine pour garantir la compatibilité et la sécurité.

MODE D'EMPLOI PHE 275 A.O. Smith

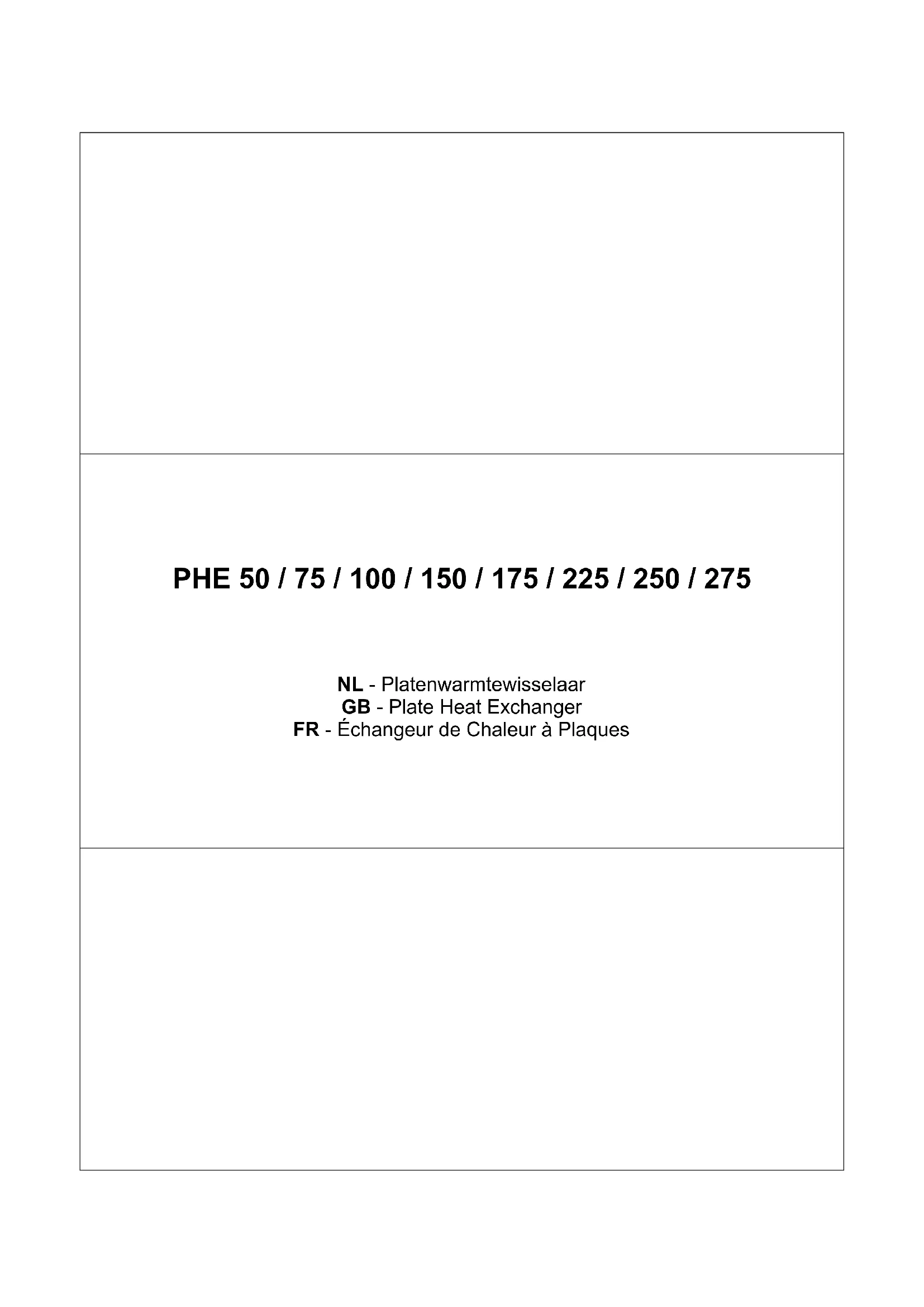

FR - Échangeur de Chaleur à Plaques

ALGEMEEN

Veuillez dire ces instructions d'installation avant d'installer l'appareil. L'installation et la première mise en fonctionnement sont à réaliser par un technicien-installateur agreeé. L'échangeur de chaleur à plaques sert à l'échange de chaleur. Il permet de rechauffer à l'aide de liquides chauds ou froids. Il permet aussi de refroidir un liquide, en lui retardant de la chaleur.

L'échangeur de chaleur à plaques bénéficiaie d'une garantie de 2 ans au départ de la date d'achet.

DIMENSIONS

Dimen-sion	Description	Unité	PHE50	PHE75	PHE100	PHE150	PHE175	PHE225	PHE250	PHE275
A	Hauteur totale	mm	337	337	337	337	337	337	337	337
E	Profondeur mm	61		71	85		109	133	157	181
C	Largeur mm	127	127	127	127	127	127	127	127
M	Hauteur entre les	raccordements	mm		281	281	281	281	281	281
N	Largeur entre les	raccordements	mm	73	73	73	73	73	73	73
1/2	Raccordement à l'eau premier		G1"	G1"	G1"	G1"	G1"	G1"	G1"	G1"
3/4	Raccordement à l'eau second		G1"	G1"	G1"	G1"	G1"	G1"	G1"	G1"

SPECIFICATIONS TECHNIQUES

Description		Unité	PHE50	PHE75	PHE100	PHE150	PHE175	PHE225	PHE250	PHE275
Capacité kW 50			75	100	150	175	225	250	275
Nombre de plaques					20	24	30	40	50	60
Température système premier	°C	80	60	80	60	80	60	80	60	80
Température système second	°C	10	60	10	60	10	60	10	60	10
Débit système premier m	3/h	2.15	3.23	4.31	6.46	7.53	9.69	10.77	11.85
Débit système second	m³/h	0.86	1.29	1.72	2.58	3.01	3.87	4.31	4.74
Perte de pression système premier	kPa	22.7	33.7	37.3	46.4	41.3	48.6	46.2	25.2
Perte de pression système second	kPa	3.3	5.2	5.9	7.6	6.9	8.2	7.8	7.6
Perte de pression maximaile	maximale	autorisée	kPa	50	50	50	50	50	50
Pression de fonctionnement	maximale	bar	25	25	25	25	25	25	25
Température de fonctionnement minimale	°C	0	0	0	0	0	0	0	0
Température de fonctionnement maximal	°C	120	120	120	120	120	120	120	120
Matériau des plaques		AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L	AISI316 L
Matériau de soudage		cuivre	cuivre	cuivre	cuivre	cuivre	cuivre	cuivre	cuivre
Poids à vide	kg	5	5.7	6.7	8.4	10.1	11.8	13.5	15.2
Concentration maximale de chlore(àj 80°C)	mg/kg	50	50	50	50	50	50	50	50
Hauteur du pack d'isolement	mm	395	395	395	395	395	395	395	395
Largeur du pack d'isolement	mm	175	175	175	175	175	175	175	175
Profondeur du pack d'isolement	mm	125	125	170	170	215	215	265	265

EXAMPLES DES SCHEMAS D'INSTALLATION

Voir annexe 1

BIJAGE 1 - INSTALLATIONSCHEMA VOORBEELDEN APPENDIX 1 - INSTALLATION DIAGRAM EXAMPLES ANNEXE 1 - EXAMPLES DES SCHEMAS D'INSTALLATION

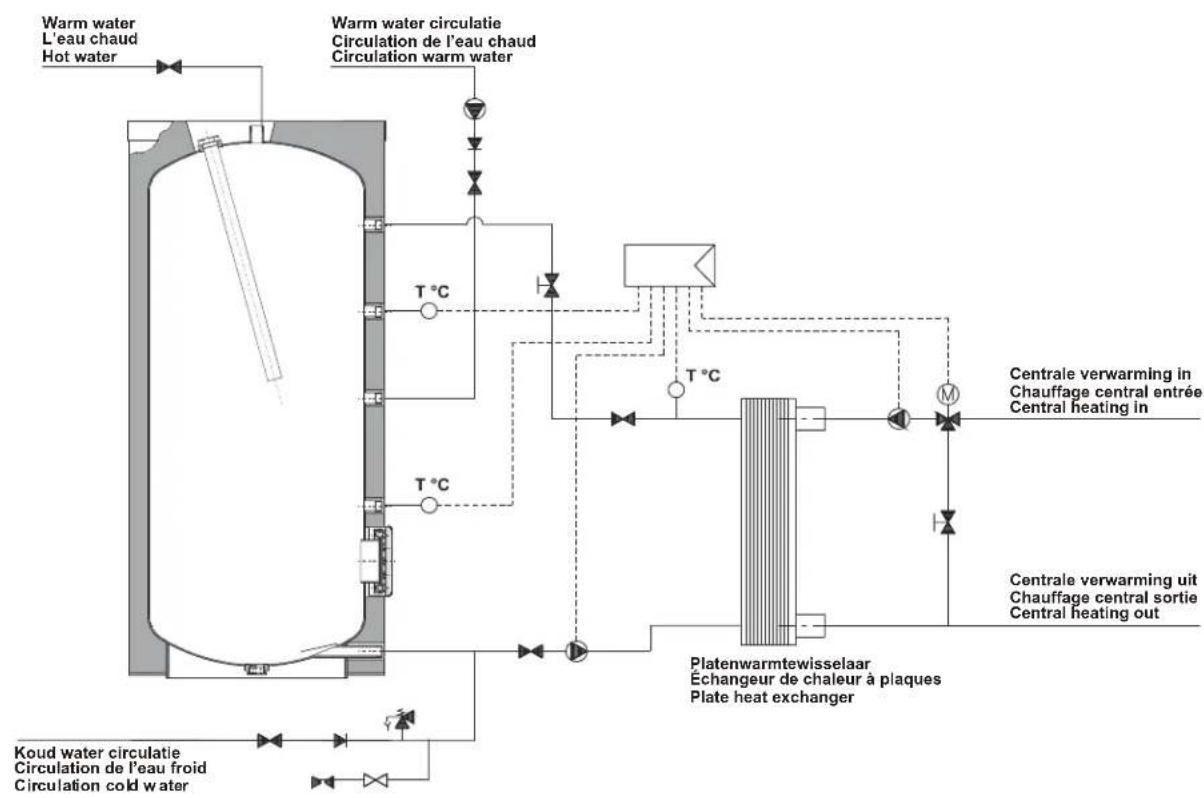

Platenwarmtewisselaar met 1 Voorraadvat Plate heat exchanger with 1 storage tank Echangeur de chaleur a plaques avec unallon stockage

Platenwarmtewisselaar / Plate Heat Exchanger / Échangeur de Chaleur à Plaques

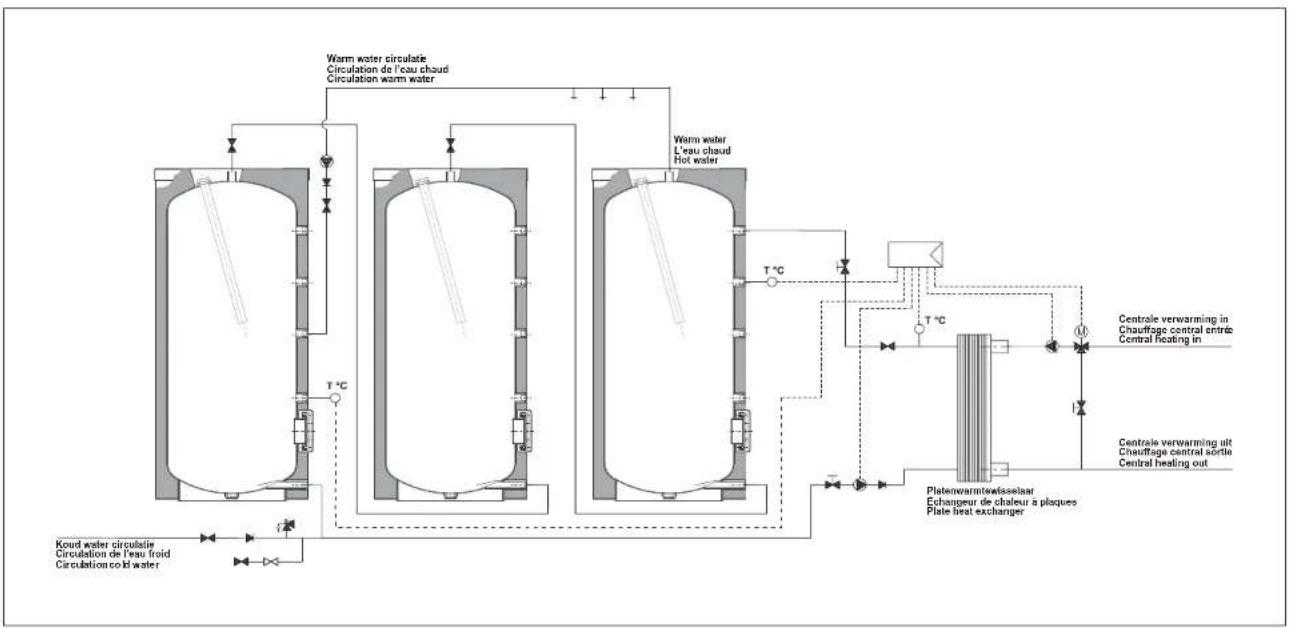

Echangeur de chaleur a plaques avec trois ballons stockage
