MODE D'EMPLOI BMS45 BORETTI

Four combiné destiné à la cuisson des aliments et conçu pour un usage exclusivement domestique. Ce four allie la cuisson traditionnelle aux avantages de la vapeur en un seul produit, en permettant d'obtenir d'excellents résultats pour toutes les cuissons de viande, de poisson, de légumes ou de gâteaux. L'appareil permet de conserver la saveur, la fraîcheur et l'arôme des aliments et de préserver leurs propriétés nutritionnelles. Le four ne peut être utilisé à d'autres fins que celles indiquées. Installer et utiliser l'appareil dans des pièces de température non inférieure à 5 °C.

97RECOMMANDATIONS L’appareil doit être utilisé par des personnes adultes ayant lu le présent manuel d'emploi. S'assurer que le câble de branchement des appareils électriques ne puisse rester coincer dans la porte du four : l'isolation électrique pourrait en être endommagée.

Si le câble de branchement a été endommagé, il doit être remplacé par le service d'assistance clientèle pour éviter des situations de danger. Souvent, les enfants ne sont pas capables de discerner les risques liés à l'utilisation de l'appareil. Il faut donc les surveiller et ne pas les faire jouer avec l'appareil. La cuisson développe de la chaleur et la porte de l'appareil peut atteindre une température élevée, surtout s'il s'agit d'une porte vitrée : ne pas toucher la porte et éloigner les enfants pour prévenir tout risque de brûlure. Les personnes handicapées non autonomes doivent être assistées par des adultes responsables. Pendant l'utilisation, les parties accessibles du four peuvent atteindre une température élevée. Éloigner les enfants de l'appareil jusqu'à ce qu'il se soit refroidi. Lors de l'ouverture de la porte du four, pendant la phase de cuisson ou au terme de celle-ci, faire attention au flux d’air chaud et/ou à la vapeur susceptible de se dégager de la chambre de cuisson. Se placer sur le côté ou reculer d'un pas.

Nous vous conseillons d'utiliser de l'eau distillée afin de limiter la formation de calcaire Installer et utiliser l'appareil dans des pièces de température non inférieure à 5 °C. Ne pas utiliser le four pour réchauffer la pièce. Avant de refermer la porte du four, contrôler l'absence d'objet dans la chambre de cuisson, et s'il y a lieu, qu'aucun animal domestique n'y soit entré. Ne placer aucun objet inflammable dans la chambre de cuisson ni autre objet sensible à la chaleur tels que détergents, sprays, récipients sous vide, boîtes de conserves, etc. danger d'incendie / explosion. Conserver soigneusement le présent manuel et le ranger dans un endroit facilement accessible afin de pouvoir le consulter à l'occurrence. En cas de vente ou de cession de l'appareil à des tiers, ne pas oublier de joindre le présent manuel à l'appareil. Si un problème de fonctionnement est remarqué, le four doit être débranché du réseau électrique. Les graisses et les huiles surchauffées prennent facilement feu. Il est dangereux de chauffer l'huile dans la chambre de cuisson pour cuire la viande et il est préférable de l'éviter. Ne chercher jamais à éteindre l'huile ou la graisse qui brûlent avec de l'eau (danger d'explosion) ; étouffer les flammes avec des linges humides. En raison de la haute température atteinte, lors de l'insertion ou du retrait de la grille, des plaques et des récipients de cuisson, utiliser des gants de cuisson ou des manilles (ni mouillés ni humides). 98 Pendant l'utilisation et l'entretien du four, veiller à ne pas placer les doigts dans les charnières de la porte ou sur celle-ci, pour éviter tout risque d'écrasement ou de blessure. Y faire surtout attention en présence d'enfants. Laisser la porte du four ouverte uniquement en position calée. Si la porte est ouverte, il y a danger de trébucher ou de se coincer les doigts. Ne pas s'asseoir ni s'appuyer sur la porte du four et ne pas l'utiliser comme plan de travail. Pour l'entretien, la manutention, l'installation et le nettoyage de l'appareil, utiliser des moyens de prévention et de protection adéquats (gants, etc.). Le soulèvement et la manutention d'appareils de poids >25 kg ou de dimension ne permettant pas une prise facile doivent être effectués en utilisant des moyens adéquats ou avec l'intervention de deux personnes afin d'éviter risques ou problèmes. Toute intervention doit avoir lieu uniquement après avoir débranché l'appareil. Il est interdit d'effectuer toute modification, altération ou tentative de réparation, en particulier en utilisant des outils (tournevis, etc.) à l'intérieur ou à l'extérieur de l'appareil. Les réparations, particulièrement celles des pièces électriques, doivent être effectuées exclusivement par du personnel agréé. Toute réparation non appropriée peut provoquer de graves accidents, endommager l'appareil et son équipement et causer des dysfonctionnements. Les tests de routine, en particulier celui de continuité du circuit de terre, doivent être effectués sur les appareils réparés par les centres d'assistance. Utiliser exclusivement la sonde de température ou la sonde pour aliments fournie en dotation du four. En cas de perte ou de rupture de la sonde pour aliments, contacter le centre d'assistance agréé.

Le fabricant décline toute responsabilité en cas de dommages aux biens et aux personnes dus à un mauvais entretien de l'appareil. Le fabricant décline toute responsabilité en cas du non-respect des normes en matière de prévention des accidents. Le fabricant se réserve le droit d'apporter sans aucun préavis, toute modification qu'il jugera utile à ses produits. 99INSTALLATION Après avoir déballé l'appareil, contrôler que le produit et le câble d'alimentation NE SOIENT PAS endommagés. En cas contraire, contacter le revendeur avant de mettre l'appareil en fonction. Ne pas utiliser la poignée de la porte pour soulever l'appareil. Les pièces d'emballage (feuilles, polystyrène) peuvent être dangereuses pour les enfants (danger d'étouffement). Tenir les pièces de l'emballage hors de la portée des enfants. L'installation et le branchement de ce produit doivent être réalisés en suivant correctement les indications fournies par le Fabricant et effectués exclusivement par du PERSONNEL QUALIFIÉ. Avant d'effectuer toute opération, il faut contrôler que l'appareil soit DÉBRANCHÉ du réseau électrique. Branchement au réseau électrique Contrôler que le voltage corresponde à celui indiqué sur la plaque signalétique visible en ouvrant la porte du four. Contrôler que la ligne électrique de l'habitation soit équipée d'un interrupteur omnipolaire conforme aux normes en vigueur (écart d'ouverture minimum entre les contacts d'au moins 3 mm) et adéquat pour supporter la charge de l'appareil (contrôler la plaque signalétique). En cas contraire, installer un dispositif ayant les caractéristiques décrites entre l'appareil et la ligne électrique et facilement accessible. ATTENTION : Contrôler que l'installation électrique soit équipée d'une mise à la terre efficace et conforme aux normes et aux dispositions des lois en vigueur. N.B. La mise à la terre est obligatoire conformément à la loi. Le câble jaune/vert de mise à la terre ne doit pas être interrompu par l'interrupteur et doit être plus long des autres câble de 2-3 cm. Ne pas placer le câble d'alimentation près de sources de chaleur ni l'exposer à des températures supérieures de 50 °C par rapport à celle de la pièce. Si l'appareil est dépourvu du câble d'alimentation, le four doit être branché au réseau électrique avec un câble d'une section minimum d'1,5 mm

Si l'on prévoit d'interposer une fiche, celle-ci doit être normalisée, appropriée à la charge électrique et à la prise de courant. Remplacement du câble d’alimentation En cas de remplacement du câble d'alimentation, utiliser exclusivement un câble de type : H05 RR-F, H05V2V2-F(T-90) Section fils 3x1,5 mm

Bornier Le four est équipé d'un bornier prévu pour fonctionner à une tension d'alimentation monophasée de 220-240 Vac 50/60 Hz. Attention: Au cas où il serait nécessaire de remplacer le cable d’alimentation, assurez vous de respecter les codes-couleur suivants dans le branchement de chacun des fils: BLEU - NEUTRE (N) MARRON - PHASE (L) VERT-JAUNE - TERRE (ﾂ ) 100Préparation du four et pré-utilisation N.B. Avant de nettoyer le four, le débrancher du réseau électrique ou placer l’interrupteur omnipolaire sur OFF. Avant d'utiliser le four, nettoyer soigneusement la chambre de cuisson avec un chiffon doux (ou une éponge non abrasive) légèrement imbibé d'eau tiède et de liquide à vaisselle. Insérer la grille et la lèchefrite sur les rails correspondants. Allumer le four, voir page 14 sélectionner la fonction “Cuisson Professionnelle”, et régler la température à 230 °C. Faire fonctionner le four à vide pendant environ 30 minutes pour éliminer tout résidu de graisse ou d'huile dérivant de la fabrication et susceptibles de dégager de mauvaises odeurs pendant la cuisson. Ventiler la pièce pendant cette opération.

NETTOYAGE ET ENTRETIEN DU FOUR ET DES ACCESSOIRES Pour faciliter les opérations de nettoyage de la chambre de cuisson, nous vous conseillons d'utiliser le processus automatique décrit à la page 36 Par ailleurs, nous vous conseillons également de débrancher l'appareil du réseau électrique.

Utiliser une éponge humide pour éliminer tout éventuel résidu de cuisson des parois de la chambre du four après chaque cuisson. Ne pas utiliser d'appareils à vapeur pour nettoyer le four. Ne pas utiliser d'accessoires rugueux ou abrasifs tels que pailles de fer, racloirs métalliques ou laine d'acier pour nettoyer la vitre de la porte du four, afin d'éviter toute rayure qui pourrait provoquer le bris de la vitre. NE PAS LAVER LA SONDE POUR ALIMENTS AU LAVE-VAISSELLE. En revanche, la grille, le récipient et les lèchefrites peuvent être lavés au lave-vaisselle. Pour des raisons d'hygiène, vider l'eau du récipient après chaque emploi. Après la cuisson et lorsque le four a suffisamment refroidi, essuyer avec un chiffon doux toute éventuelle trace de liquide restée sur le fond de la chambre de cuisson. 101INSTRUCTIONS POUR L'INSTALLATION CORRECTE SUR LE MEUBLE

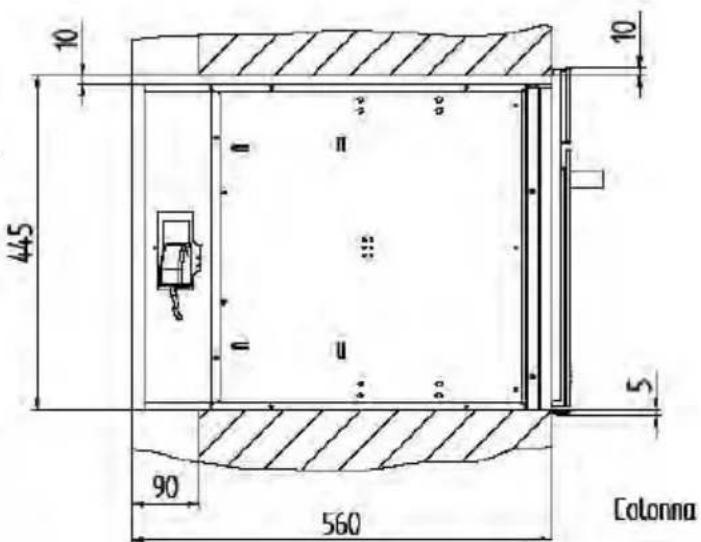

Capacité récipient eau : 1.2 L. Volume utile (chambre de cuisson) : 27 L. Volume brut (chambre de cuisson) : 31 L. Tension d’alimentation : 220-240V 50/60Hz Puissance maximum d’allumage : 2,2 kW 102Dimension du four

1 Bandeau de commande et affichage des données 8 Lèchefrite 2 Logement porte-récipient 9 Grille 3 Récipient 10 Poignée 4 Logement du filtre 11 Porte 5 Bouchon du filtre 12 Chambre de cuisson 6 Sonde pour aliments ou de température 13 Grilles latérales 7 Lèchefrite perforée 14 Connecteur de la sonde pour aliments 15 Bouchon du connecteur

1. Touches de réglage de la température de la chambre de cuisson et zone d'affichage de sa

température.( + pour augmenter, - pour diminuer, min. 30°-max.230° * en fonction du cycle choisi, voir page 15 )

2. Touches de réglage de la température de la sonde pour aliments et zone d'affichage de sa

température ( + pour augmenter, - pour diminuer, min. 30°-max.90°)

3. touches de programmation des fonctions à temps et zone d'affichage des temporisations.

4. touches de programmation de la minuterie ou réglage de l'horloge et zone d'affichage

5. touche d'allumage / extinction de la lumière de la chambre de cuisson

6. touche d'allumage / extinction du four

7. touches de sélection des fonctions de cuisson

8. touche de confirmation de la sélection

9. touches de défilement des options du menu.

Lorsque le four est branché pour la première fois au réseau électrique, l'écran affiche un message d'attente (WAIT) et quelques indications sur l'identification du produit. Nous vous recommandons de ne pas toucher le clavier pendant ce bref laps de temps. n.b. Le processus allume le Ventilateur Tangentiel puis l'éteint après quelques instants. À l'affichage du message : LANGUAGE ENGLISH sélectionner votre langue en appuyant sur une des touches (4) Confirmer votre choix en appuyant sur la touche (8) Puis régler l’horloge en utilisant chacune des touches (4) pour régler l'heure courante. Confirmer le réglage en appuyant sur la touche (8)

Appuyer pendant au moins 1 sec. sur la touche (6). L'écran affiche la mention <<ON>>, la lumière du four s'allume puis apparaît le message :

SÉLECTIONNER UNE CUISSON MENU

n.b. désactiver le verrouillage du clavier si ce dernier a été enclenché. Voir chap. comment déverrouiller le clavier. le four se mettra automatiquement en modalité four éteint si aucune sélection n'est effectuée dans les 5 minutes suivantes.

Appuyer sur la touche (6). L'écran affiche la mention <<OFF>> Le four se met en modalité stand-by.

106CYCLES DE CUISSON DISPONIBLES : Nom de la fonction et symbole Description de la fonction Min-Max. temp. Chambre T par défaut T sonde pour aliments par défaut

CUISSON À LA VAPEUR Pendant la cuisson à la vapeur, le chauffe-eau génère de la vapeur à l'intérieur de la chambre de cuisson. Cette vapeur chauffe la chambre de cuisson et cuit les aliments. C'est le mode de cuisson idéal pour cuire les légumes car il préserve leur saveur et couleur, et surtout leurs propriétés organoleptiques. 40 – 100

La vapeur et l'air chaud contribuent à chauffer la chambre de cuisson. Le réchauffement des aliments est donc plus rapide et homogène en évitant qu'ils ne puissent devenir secs. L’élément qui contribue à réchauffer l’air est la résistance : CIRCULAIRE. Le ventilateur radial répartit uniformément la chaleur. Adapté pour réchauffer les aliments déjà cuits ("restes"), les aliments pré-cuits ou les produits surgelés 60 – 100

CUISSON PROFESSIONNELLE Cuisson effectuée en plusieurs phases Après la mise en marche et pendant une première phase, les aliments sont cuits à la vapeur. Après une période de temps établi automatiquement, la cuisson passe en modalité cuisson à air chaud. Ce système de cuisson est l'idéal pour faire lever et cuire toute sorte de pâte et pour la cuisson de pain ou de fougasse. Ce type de cuisson ne peut être effectué plusieurs fois de suite car le résultat pourrait diminuer. Entre deux cycles de cuisson professionnelle, le four doit pouvoir se refroidir. C'est seulement ainsi que l'on obtient le bon déroulement de la nouvelle phase de vapeur. 100–230

CUISSON À AIR CHAUD À l'intérieur de la chambre de cuisson, l'air est chauffé par la résistance circulaire placée derrière la paroi postérieure de l'appareil. Le ventilateur radial contribue à distribuer l'air de manière uniforme. Ce système, aussi appelé cuisson ventilée, permet de bien cuire tous les côtés des aliments. 40 – 230

AIR CHAUD + VAPEUR Ce mode de cuisson équivaut à la cuisson à air chaud décrite plus haut, mais avec en plus la possibilité à tout moment, de produire de la vapeur dans la chambre de cuisson en appuyant sur la touche (8) . La coupure de la production de vapeur dans la chambre de cuisson s'effectue automatiquement 10 minutes après son démarrage, ou elle peut être désactivée par avance, toujours en appuyant sur la touche (8). Idéal pour cuire les rôtis. 80 – 230

BASSE TEMPÉRATURE Système de cuisson à basse température pour des durées relativement longues. Idéal pour les cuissons de viande avec pour résultat une viande tendre et délicate. À l'intérieur de la chambre de cuisson, l'air est chauffé par la résistance circulaire placée derrière la paroi postérieure de l'appareil et est réparti uniformément par la ventilation fournie par le ventilateur radial. La cuisson doit être effectuée avec la sonde pour aliments fournie en dotation. 60-100

Appuyer sur une des deux flèches: (7) pour sélectionner le cycle de cuisson désiré. Lire l'explication de cette fonction sur le tableau plus haut. (Cycles de cuisson disponibles) n.b. si aucune sélection n'est effectuée pendant les 5 minutes suivantes, le four se mettra automatiquement en modalité éteinte. UTILISATION D'UNE FONCTION DE CUISSON AVEC L'EMPLOI DE VAPEUR Remplir le récipient (récipient) avec de l'eau distillée, ou à défaut, avec de l'eau potable. Remplir le récipient jusqu'au taquet (1,2 L.). N.B. ne JAMAIS remplir complètement le récipient, car à la fin du cycle de cuisson, l'eau repompée pourrait déborder du récipient. Insérer le récipient dans son logement Le pousser à fond pour assurer une tenue parfaite entre le tube placé dans le récipient et le circuit hydraulique situé à l'intérieur du four. Toujours glisser la lèchefrite NON perforée sous celle perforée, pour recueillir l'eau de condensation, le jus ou tout morceau d'aliment susceptible de tomber.

UTILISATION D'UNE FONCTION DE CUISSON SANS EMPLOI DE VAPEUR Pendant l’utilisation du four avec un cycle sans emploi de vapeur, le récipient peut rester dans son logement sans aucun risque de compromettre le résultat de cuisson.

N.B. Pour que les cuissons en mode VAPEUR, RÉGÉNÉRATION, PROFESSIONNELLE soient parfaitement effectuées, il faut laisser le four se refroidir suffisamment si une cuisson analogue a déjà été effectuée précédemment. 108COMMENT MODIFIER LA TEMPERATURE DE LA CHAMBRE DE CUISSON Appuyer sur une des deux touches illustrées (1) pour modifier de +/-5 °C la température programmée. La valeur de la température de la chambre de cuisson s'affiche toujours avec à gauche la lettre

n.b. Le symbole des degrés “°” clignote pendant le temps de préchauffage du four, c'est-à-dire jusqu'à l'atteinte de la température programmée. Dans tous les autres cas, le symbole reste allumé en mode fixe, comme par exemple : réglage, c'est-à-dire quand le four maintient la température déjà atteinte, et refroidissement, c'est-à-dire quand le four doit atteindre une température programmée plus basse de celle de départ.

L’activation de la fonction de cuisson sélectionnée, aux réglages affichés à l'écran, s'effectue en confirmant avec la touche (8). Voir le message sur l'écran:

DÉMARRAGE DU CYCLEMENU

n.b. le four s'éteint automatiquement après 5 minutes si la mise en fonction du processus de cuisson n'est pas confirmée. L'écran affichera la mention : “ CUISSON EN COURS MENU” dès que la cuisson est activée. En appuyant sur la touche (9) on accède à un menu permettant d'effectuer des réglages semi- automatiques de cuisson ou permettant de mémoriser les données de la cuisson en cours.

Appuyer sur une des deux touches (4) pour activer la fonction. Le symbole commence à clignoter et l'écran affiche le message : MINUTERIE accompagné des chiffres 00.00 Utiliser chacune des touches (4) pour régler le temps désiré. Le temps maximum pouvant être réglé est de 23 heures et 59 minutes. Le comptage démarre après quelques instants (5 sec.), le four affiche de nouveau l'heure courante et le symbole reste allumé en mode fixe. Lorsque le temps programmé s'est écoulé, un signal sonore se déclenche et l'écran affiche le message : MINUTERIE 00.00 et le symbole (ces derniers en mode clignotant) Appuyer sur une touche quelconque pour éteindre le signal sonore. Note : Le signal sonore s'éteint automatiquement après 5 minutes. ATTENTION : La fonction minuterie N'INTERFÈRE PAS avec les fonctions du four et est toujours disponible indépendamment de l'état du four. 109COMMENT AFFICHER OU MODIFIER L'ETAT DE LA FONCTION MINUTERIE Appuyer sur une des deux touches (4), l'écran affichera immédiatement l’information de temps de la minuterie. Le symbole commence à clignoter. En appuyant sur une des deux touches (4), il sera possible de régler un nouvel horaire d'alarme. Comment remettre à zéro la fonction minuterie Appuyer simultanément sur les touches (4) pour remettre à zéro le temps précédemment programmé pour cette fonction. Le symbole s'éteint.

COMMENT PROGRAMMER LE FOUR

COMMENT REGLER OU MODIFIER UN TEMPS DE CUISSON Allumer le four et sélectionner une fonction de cuisson. Utiliser les touches (3) pour programmer une durée de cuisson. L'affichage initial du temps est réglé en mm.ss, puis en hh.mm. (h=heures, m= minutes, s=secondes) Temps maximum réglable 10 heures.

Le temps affiché commence à diminuer, et une fois écoulé, le four se met en modalité cuisson terminée.

Appuyer simultanément sur les touches (3) pour annuler le temps précédemment programmé pour cette fonction. Le temps de cuisson sera annulé. La cuisson est en modalité MANUELLE, pour cette raison il faut eteindre le four quand le temps de cuisson desiré est terminé. 110COMMENT PROGRAMMER L’ALLUMAGE ET L'EXTINCTION DU FOUR Allumer le four, sélectionner une fonction de cuisson et régler la température de cuisson désirée. Programmer le temps de cuisson avec les touches (3) Temps maximum réglable 10 heures. Puis appuyer sur la touche: (9), sélectionner la mention: FIN CUISSON avec la touche (8). À l'affichage du message : RÉGLAGE DU TEMPS, utiliser les touches (3) pour programmer l'heure de FIN CUISSON qui devra être programmé sous les 23 heures et 59 minutes suivantes. Confirmer le réglage en appuyant sur la touche (8) Le four se met en modalité mise en marche retardée. Puis il s'allumera automatiquement sur la base du temps indiqué et s'éteindra à l'heure de fin de cuisson programmée. Le message “

ALLUMAGE DU FOUR PRÉVU DANS .. ..”

s'affichera toutes les 15 sec. pour signaler le temps restant avant l’allumage. Toutefois, cette information pourra toujours être lue sur l'écran en appuyant sur une des deux touches (3)

COMMENT ANNULER UN PROGRAMME D'ALLUMAGE/EXTINCTION DU FOUR Appuyer simultanément sur les touches (3) pour annuler le programme d'allumage/extinction du four Le four entre automatiquement en fonction en affichant le message :

Le four éteint tous les éléments de chauffe. L'écran affiche le message : “ CUISSON TERMINÉE” accompagné d'un signal sonore. Le signal sonore peut être éteint en appuyant sur une touche quelconque. En appuyant sur la touche le four s'éteint, tandis qu'en appuyant sur une des deux touches (7) on pourra sélectionner un nouveau cycle de cuisson.

n.b. Pour les cuissons à la vapeur, deux minutes avant l'expiration du temps de fin de cuisson, la purge de vapeur s'ouvre pour évacuer le plus de vapeur possible de la chambre de cuisson.

111CUISINER AVEC LA SONDE POUR ALIMENTS

Le four est livré avec une sonde pour aliments et temperature, la quelle est un accessoire en forme de “grande aiguille” insérée dans un manche et terminant par un câble et une broche de connexion. La sonde pour aliments reliée au système électronique de l'appareil permet de mesurer la température au cœur de la viande ou des aliments cuisinés. Cet accessoire simplifie l’approche des différentes cuissons pour les moins experts en cuisine en leur permettant d'obtenir des résultats constants dans le temps. La cuisson prend fin lorsque la température mesurée par la sonde à l'intérieur des aliments atteint la valeur réglée sur l'écran.

Comment utiliser la sonde pour aliments. Connecter la sonde pour aliments au connecteur placé sur le haut de la paroi gauche à l'intérieur du four (voir fig. A). Enfiler la sonde métallique horizontalement et jusqu'à la poignée dans l'aliment à cuire. Si possible, la pointe doit se trouver vers le centre des aliments, sans toucher les os et sans être enfilée dans les parties grasses des aliments. Le respect de ces indications est nécessaire pour obtenir une mesure correcte. Allumer le four, sélectionner une fonction de cuisson, régler la température de la sonde pour aliments et régler celle de la chambre de cuisson.

Fig. B Fig. A 112COMMENT MODIFIER LA TEMPERATURE DE LA SONDE POUR ALIMENTS Appuyer sur une des deux touches illustrées (2) pour modifier de +/-1 °C la température programmée. Température maximum programmable : 90 °C Température minimum programmable : 30 °C La valeur de température de la sonde pour aliments s'affiche avec à gauche le symbole graphique : Notes : La température de la chambre doit être supérieure à celle de la sonde pour aliments. En cas contraire, l'affichage de la température de la chambre se mettra à clignoter pour signaler le réglage erroné. L'utilisation de la sonde pour aliments ne permet pas de programmer une durée de cuisson et vice versa.

UTILISATION DE LA SONDE POUR ALIMENTS EN TANT QUE THERMOMETRE Appuyer simultanément sur les deux touches (2) pour lire sur l'écran relatif à la température de la sonde, la valeur instantanée de la température mesurée par la sonde. Température maximum et minimum mesurables : 250 °C - 20 °C

COMMENT PROGRAMMER L’ALLUMAGE DU FOUR EN UTILISANT LA SONDE POUR ALIMENTS Connecter la sonde pour aliments à son connecteur (voir fig. A, page 20). Allumer le four, sélectionner une fonction de cuisson et régler la température de cuisson désirée. Puis appuyer sur la touche: (9), sélectionner la mention: DÉBUT CUISSON avec la touche (8). À l'affichage du message: RÉGLAGE DU TEMPS, utiliser les touches (3) pour programmer l'heure de DÉBUT CUISSON qui devra être programmé sous les 23 heures et 59 minutes suivantes. Confirmer le réglage en appuyant sur la touche (8) Le four se met en modalité mise en marche retardée. Il s'allumera automatiquement à l'heure programmée et s'éteindra au terme de la cuisson correspondant à l'atteinte de la température des aliments sur la base de la valeur de température fixée pour la sonde. Le message “

ALLUMAGE DU FOUR PRÉVU DANS .. ..”

s'affichera toutes les 15 sec. pour signaler le temps restant avant l’allumage. Toutefois, cette information pourra toujours être lue sur l'écran en appuyant sur une des deux touches (3)

113SAUVEGARDER UN CYCLE DE CUISSON

Le système électronique du four vous permet de mémoriser vos réglages de cuisson dans des zones mémoires spécialement prévues. Ces informations pourront être chargées à l'occurrence pour cuire encore au même réglage déjà utilisé, en obtenant ainsi des résultats fiables et constants. Possibilité de mémoriser : cycle de cuisson température de la chambre de cuisson température de la sonde pour aliments ou en alternative durée de cuisson Ne peuvent être mémorisés Heure de début de cuisson Heure de fin de cuisson

COMMENT SAUVEGARDER UN CYCLE DE CUISSON

Après avoir allumé le four et avoir effectué tous les réglages de cuisson nécessaires, appuyer sur la touche : (9) jusqu'à afficher le texte : SAUVEGARDER CYCLE DE CUISSON Appuyer sur la touche: (8) pour confirmer la mémorisation des données. Choisir un record parmi les 10 disponibles à l'aide de la touche de défilement: (9) ou Confirmer la sauvegarde des données sous CYCLE DE CUISSON N° avec la touche (8) Une fois la mémorisation effectuée, le système affiche “EFFECTUÉ” Notes : Nous vous conseillons de noter sur un carnet le numéro lié au cycle de cuisson mémorisé en l'associant au nom du plat. Ceci vous permettra par la suite de saisir plus rapidement le cycle à utiliser pour cette cuisson. Si le système ne devait pas effectuer la mémorisation, donc sans l'affichage de la mention : “EFFECTUÉ”, cela signifie que tous les records de mémoire disponibles sont déjà utilisés. Pour sauvegarder ces données, il faudra supprimer un ou plusieurs records. Fonctions disponibles aux menus Recettes Réglages quitter Recettes :. La mémoire du système possède une liste de types de plats (viande, pain/pizza, poisson, gâteaux, soufflés, recettes personnelles) qui permettent de régler rapidement le four en fonction de la recette sélectionnée (paramètres conseillés), ceci pour obtenir la bonne cuisson. Les pages suivantes reportent les tableaux et les paramètres des aliments déjà mémorisés. Réglages : Ce menu permet d'effectuer une série de réglages pour personnaliser le four au propre gré. 114COMMENT PRODUIRE DE LA VAPEUR EN MODALITE DE CUISSON AIR CHAUD+VAPEUR Le cycle de cuisson air chaud + vapeur permet à l'utilisateur de produire, à tout moment, de la vapeur pendant une cuisson. Ceci permet d'augmenter ou de maintenir le taux d'humidité à l'intérieur de la chambre de cuisson pour obtenir des mets plus tendres. Après avoir sélectionné le cycle et l'avoir activé à intervalles réguliers, apparaît le message : APPUYER SUR

POUR PRODUIRE DE LA VAPEUR

En appuyant sur la touche (8), le symbole sérigraphique s'allume: et signale l’activation du générateur de vapeur. Après quelques instants, la vapeur est distribuée dans la chambre de cuisson. Cette vapeur est introduite dans la chambre de cuisson à intervalles constants intercalés par de petites pauses, pendant une durée maximum d'environ 15 min. après quoi, le générateur de vapeur et le voyant s'éteignent. La distribution de vapeur peut aussi être désactivée manuellement en réappuyant sur la touche (8) . Le message affiché sur l'écran APPUYER SUR POUR COUPER LA VAPEUR précédé d'un bref signal sonore rappelle cette possibilité à l'utilisateur.

115COMMENT SE DEPLACER A L'INTERIEUR DU MENU allumer le four. À l'affichage du message :

SÉLECTIONNER UNE CUISSON MENU

appuyer sur la touche: (9) apparaît la première option de la liste: “RECETTES” Voir structure du menu : appuyer sur la touche: (9) pour faire défiler la liste vers le bas appuyer sur la touche: (9) pour faire défiler la liste vers le haut Appuyer sur la touche: (8) pour sélectionner l'option affichée QUITTER permet de toujours retourner à l'option initiale affichée à l’allumage du four. Appuyer simultanément sur les touches pour retourner en arrière et visualiser une à une les options précédentes. (fonction en arrière <<< ) 116ORGANIGRAMME DE TOUTE LA STRUCTURE DU MENU 117Liste des recettes PAIN/PIZZA

Liste des recettes de TIMBALES Plats : Température de la chambre de cuisson °C Température de la sonde pour aliments *

Temps de Cuisson Niveau Cycle de cuisson CANNELLONIS

Plats : Température de la chambre de cuisson °C Température de la sonde pour aliments *

Temps de Cuisson Niveau Cycle de cuisson PAIN 220 00

118Liste des recettes de VIANDE Ces modalités de cuisson sont déterminées sur la base de morceaux de viande d'environ 1 Kg. Plats : Température de la chambre de cuisson °C Température de la sonde pour aliments *

Temps de Cuisson Niveau Cycle de cuisson

119Liste des recettes de POISSON Plats : Température de la chambre de cuisson °C Température de la sonde pour aliments *

Temps de Cuisson Niveau Cycle de cuisson MOULES ET COQUES

Liste des recettes de LÉGUMES

Plats : Température de la chambre de cuisson °C Température de la sonde pour aliments *

Temps de Cuisson Niveau Cycle de cuisson ASPERGES 100 00

Temps de cuisson déterminés sur la base de plats de moyenne dimension. Les temps de cuisson peuvent varier en fonction de la taille des plats. 120Liste des recettes de GÂTEAUX Plats : Température de la chambre de cuisson °C Température de la sonde pour aliments *

Temps de Cuisson Niveau Cycle de cuisson BISCUITS

NOTE : Les réglages indiqués aux tableaux, la température, les cycles et les temps de cuisson peuvent être modifiés et personnalisés. Les nouvelles données pourront remplacer celles déjà en mémoire en suivant les instructions reportées ci-dessous :

COMMENT PERSONNALISER LES RECETTES

Choisir une option sur la liste et régler les données à votre gré. Se rappeler qu'il est possible de cuisiner à temps (durée de cuisson) ou avec la sonde pour aliments. Activer la cuisson, puis appuyer sur la touche (9) jusqu'à afficher le texte : SAUVEGARDER

Appuyer sur la touche: (8) pour confirmer la mémorisation des nouveaux réglages. Une fois la mémorisation effectuée, le système affiche EFFECTUÉ.

COMMENT CHARGER UNE RECETTE PERSONNELLE

Choisir menu et sélectionner l'option recettes avec la touche (8). Faire défiler les options avec la touche (9) ou la touche (9) jusqu'à afficher le texte RECETTES PERSONNELLES. Confirmer votre choix en appuyant sur la touche (8) À l'affichage du message : CHARGER LE CYCLE DE CUISSON. appuyer sur la touche (8) Le système affiche les recettes mémorisées. Utiliser la touche (9) ou la touche (9) pour sélectionner le cycle de cuisson désiré. La confirmation s'effectue en appuyant sur la touche (8) n.b. Si l'espace mémoire est vide car aucune recette personnelle n'y est mémorisée, le système affichera QUITTER.

121COMMENT SUPPRIMER UNE RECETTE PERSONNELLE

Choisir menu et sélectionner l'option recettes avec la touche (8). Faire défiler les options avec la touche (9) ou la touche (9) jusqu'à afficher le texte RECETTES PERSONNELLES. Confirmer votre choix en appuyant sur la touche (8) Utiliser une des deux touches (9) pour faire défiler les options jusqu'à afficher le texte : SUPPRIMER LE CYCLE DE CUISSON. Appuyer sur la touche (8) pour accéder au sous-menu. Sélectionner le cycle de cuisson à supprimer en faisant défiler les options avec une des deux touches (9), puis confirmer la suppression en appuyant sur la touche (8). Une fois la suppression effectuée, le système affichera EFFECTUÉ

122CONSEILS PRATIQUES POUR CUISINER

Toutes les cuissons doivent être effectuées après avoir refermé la porte du fou Utiliser toujours des gants ou des manilles (ni humides, ni mouillés) pour retirer les plats chauds du four. Utiliser des récipients résistants à des températures de 250 °C ou plus. En fin ou pendant la phase de cuisson, prêter attention au flux d'air chaud sortant du four au moment de l’ouverture de la porte. Ne jamais poser les plats directement au contact du fond du four. Utiliser les accessoires prévus à cet effet.

LES ACCESSOIRES Les accessoires fournis en dotation du four permettent d'augmenter les possibilités et les modes de cuisson. Les accessoires appelés lèchefrites et grille peuvent être placés sur les différents rails situés à l'intérieur du four. Ceci permet d'établir la hauteur (niveau) la mieux adaptée pour la cuisson à effectuer. Voir la liste des recettes à la page 26

La lèchefrite Plaque à bords rehaussés utilisée pour placer les plats de cuisson sur un seul niveau et pour cuire à bain-marie. Bac de récupération du jus ou de la graisse de cuisson, à associer à la grille principale ou à la lèchefrite perforée. Lors de la cuisson d'aliments gras, nous vous conseillons de toujours verser un peu d'eau dans la lèchefrite afin d'éviter qu'en brûlant, les graisses ne puissent dégager de la fumée ou des mauvaises odeurs. Plan d'appui pour aliments (biscuits, etc.) La grille Surtout utilisée comme plan d'appui. Position conseillée niveau 2 / 3 / 4

Lèchefrite perforée À utiliser principalement pour effectuer des cuissons à la vapeur (légumes frais ou surgelés, poisson). Placer la lèchefrite perforée sur le niveau 2 ou 3 puis placer dessous l'autre lèchefrite pour récupérer le jus de cuisson. NIVEAU 1 NIVEAU 2 NIVEAU 3 NIVEAU 4 123Sonde pour ALIMENTS N.B. Si la température de la sonde pour aliments s'affiche en mode clignotant à une valeur de 30 °C, cela signifie que le plat sélectionné parmi les recettes est privé de la valeur optimale pour la température de la sonde. Dans ce cas, nous vous conseillons de déconnecter la sonde pour aliments et de cuisiner selon la modalité reprogrammée ou de régler une valeur de sonde pour aliments plus conforme à vos attentes.

COMMENT PERSONNALISER VOTRE FOUR

allumer le four. À l'affichage du message :

SÉLECTIONNER UNE CUISSON MENU

appuyer sur la touche: (9) la première option de la liste apparaît: “RECETTES” Rappuyer sur la touche (9) et confirmer la sélection “RÉGLAGES” avec la touche (8)

Pour changer le type de réglage, appuyer sur une des deux touches (4) Le nouveau réglage doit toujours être confirmé en appuyant sur la touche “enter” (8). Le message “ EFFECTUÉ” s'affiche après la confirmation du nouveau choix. Utiliser le schéma STRUCTURE DU MENU pour mieux vous orienter à l'intérieur des options.

LANGUE : permet d'afficher les messages dans la langue choisie. Langues disponibles : ENGLISH, ITALIANO, DEUTSCH, FRANÇAIS, ESPAÑOL Utiliser les touches (4). pour faire défiler les options du menu et appuyer sur la touche (8) pour confirmer la langue choisie.

Se déplacer dans ce menu et sélectionner l'option à personnaliser aux critères déjà décrits. Les paramètres variables s'affichent en mode clignotant et peuvent être modifiés en utilisant les touches (4). MISE À L'HEURE permet de régler l'heure courante. Pour accélérer le défilement, maintenir enfoncée une des deux touches indiquées plus haut.

AFFICHAGE DE L'HEURE

En sélectionnant NON, l'heure courante ne s'affichera pas lorsque le four est éteint. MODE NUIT Réglage base = NON En modifiant le réglage avec OUI, lorsque le four sera éteint pendant la tranche horaire : 22.00-

06.59.59. les chiffres de l’horloge s'afficheront à faible intensité lumineuse. Le reste de la journée,

l’intensité sera maximum pour fournir une lecture parfaite, même en cas de réverbération. REGLAGE VERROUILLAGE DES TOUCHES : Cette option permet de choisir si verrouiller le clavier en mode manuel ou en mode automatique. Nous vous conseillons de choisir la modalité automatique (OUI), surtout en présence d'enfants.

VERROUILLAGE AUTOMATIQUE DES TOUCHES OUI

Les touches se bloquent automatiquement 1 minute après l'inactivité du clavier.

VERROUILLAGE AUTOMATIQUE DES TOUCHES NON

Le verrouillage des touches s'effectue en appuyant simultanément sur la touche à l'extrême gauche et celle à l'extrême droite Dans les deux cas, lorsque le clavier est verrouillé l'écran affiche le message: TOUCHES VERROUILLÉES , suivi si le four est éteint , du symbole d'une clé pour rappeler que cette fonction est enclenchée. Si le blocage du clavier est enclenché manuellement ou automatiquement pendant une cuisson, après le message : TOUCHES VERROUILLÉES”, l'écran retourne à l'affichage des informations de cuisson. Si l'on devait tenter d'effectuer de nouveaux réglages en appuyant une touche, le système affichera un message pour rappeler qu'il faut d'abord déverrouiller le clavier. Voir chap. suivant

COMMENT DEVERROUILLER LE CLAVIER

Si l'écran visualise le symbole de la clé ou affiche le message : DÉVERROUILLAGE DES TOUCHES Les deux flèches vers le bas servent à rappeler la combinaison des touches)

Appuyer simultanément sur la touche à l'extrême gauche et sur la touche à l'extrême droite Le message : TOUCHES DÉVERROUILLÉES confirme la reprise normale des fonctions des commandes de l'appareil.

125PARTICULARITE DU VERROUILLAGE DU CLAVIER

la touche permet d'allumer / éteindre la lumière de la chambre de cuisson quelque que soit l'état du four. la touche permet d'éteindre le four.

SIGNAL SONORE Permet de choisir 3 niveaux d'intensité du signal sonore (bas, moyen, fort) émis lors d'un message d'avis. Réglage par défaut MOYEN LUMIERE Permet de choisir le critère d'extinction de la lumière. Choisir NON à l’option : EXTINCTION AUTOMATIQUE DE LA LUMIÈRE pour le mode manuel. Une fois la lumière allumée, pour l'éteindre il suffira toujours de rappuyer sur la touche

La fonction automatique (OUI) permet à l'électronique d'éteindre automatiquement la lumière 5 minutes après l'allumage.

La dureté de l'eau indique principalement la teneur de l'eau en sels de calcium et de magnésium. La dureté est généralement exprimée en degrés français (°fH) Le four est équipé d'un système automatique qui détermine le moment opportun pour effectuer le cycle de détartrage du chauffe-eau. Nous vous rappelons qu'il est conseillé d'utiliser de l'eau distillée afin de limiter la formation de calcaire. L''appareil dispose de trois champs de réglage de la dureté de l'eau. Table des équivalences entre degrés français ( °fH) / degrés allemands (°dH) DURETÉ DE L'EAU °fH DURETÉ DE L'EAU °dH 16-35° fH EAU DE DURETÉ MOYENNE 0-8° dH EAU DE DURETÉ MOYENNE 0-15° fH EAU TRÈS DOUCE 9-20° dH EAU TRÈS DOUCE 36-50° fH EAU TRÈS DURE 21-28° dH EAU TRÈS DURE Pour vous permettre de régler la dureté de l'eau sur le four, vous trouverez ci-inclus du papier réactif qui vous indiquera avec précision le degré de dureté de votre eau. Trempez la bandelette réactive dans un verre d'eau, lisez le degré de dureté, puis procédez au réglage en fonction des indications du tableau ci-dessus. ATTENTION ! Vérifiez dans quelles unités de mesure est exprimée la dureté de l'eau sur le papier réactif : degré français (°fH) ou degré allemand (°dH) et lisez la valeur en conséquence. Afin d'améliorer les opérations, utilisez le produit anticalcaire livré avec le four. Ce détartrant se compose d'ACIDE CITRIQUE MONOHYDRATE que l'on peut acheter en pharmacie.

Par défaut, le système est placé sur la valeur moyenne (ligne 1, table). Pour modifier le réglage sélectionner l'option dureté de l'eau, pour accéder aux options appuyer sur la touche de confirmation (8). puis utiliser une des deux touches (4) Une fois la sélection effectuée, confirmer avec la touche (8) Voir aussi le paragraphe : DÉTARTRAGE CHAUFFE-EAU

Options disponibles :

Le but est de faciliter l'élimination des résidus d'aliments, de graisse etc... après toute cuisson. Le four distribue une certaine quantité de vapeur dans la chambre de cuisson pendant un temps préétabli (10 min.). Activer le cycle de nettoyage de la chambre de cuisson avec la touche (8) , puis suivre les indications reportées sur l'écran. La fin du cycle est signalée par le message : CYCLE DE NETTOYAGE DE LA CHAMBRE DE CUISSON TERMINÉ ÉLIMINER TOUTE TRACE DE SALETÉ À L'AIDE D'UN CHIFFON

pour nettoyer, utiliser un chiffon doux ou une éponge non abrasive, légèrement humide. Ne pas utiliser de substances ou liquides corrosifs, ni ustensiles en fer ou pointus.

Cycle de lavage particulier visant à éliminer le calcaire à l'intérieur du chauffe-eau. En fonction de la dureté de l'eau, une quantité plus ou moins grande de calcaire peut se former à l'intérieur du chauffe-eau ou du générateur de vapeur. Voir paragraphe DURETÉ DE L'EAU page

Nous vous conseillons d'effectuer le détartrage dès que l'appareil affiche le message : CYCLE DE

ATTENTION : LE CYCLE A UNE DURÉE FIXE DE 12 HEURES. NOUS VOUS CONSEILLONS D'EFFECTUER CE CYCLE PENDANT LA NUIT. Produit détartrant adapté : Nous vous conseillons d'utiliser de l'ACIDE CITRIQUE MONOHYDRATÉ vendu en pharmacie. Suivre les conseils de sécurité d'emploi et de dosage indiqués sur le produit. Ne pas utiliser de vinaigre ni des produits à base de vinaigre. 128INSTRUCTIONS pour le processus de détartrage du chauffe-eau : Dosage : remplir le récipient d'eau jusqu'au taquet indiquant 0,6 L. , verser 5 petites cuillères d'acide citrique monohydraté dans l'eau et dissoudre le sel. Insérer le récipient dans son logement et démarrer le processus de détartrage en appuyant sur la touche (8). L'appareil affichera le temps restant avant la fin du processus de détartrage. Un processus de nettoyage et de rinçage du chauffe-eau est effectué au terme du cycle. Voir paragraphe Lavage du chauffe-eau Lavage du chauffe-eau Au terme du cycle, le système effectue un cycle de lavage du chauffe-eau en évacuant l'eau sale dans le récipient. Il faudra donc assister l'appareil qui vous guidera pas à pas pour effectuer ces opérations. En résumé, les opérations nécessaires seront celles de vider le contenu du récipient, le rincer et le remplir d'eau propre. Opération à effectuer deux fois. Quelques gouttes d'eau pourraient sortir du conteneur du filtre. Essuyer et nettoyer avec un chiffon ou une éponge. Prêter attention au joint blanc et contrôler qu'il soit bien placé du côté interne du conteneur du filtre. En cas contraire, le replacer correctement comme illustré sur les dessins suivants :

Cette fonction sert à réinitialiser le système en cas de problèmes. Attention : Toutes les variables du système seront reportées à l'état initial et les recettes personnelles seront perdues. Sélectionner l'option : “ RÉINITIALISATION DES RÉGLAGES” avec la touche (8) et suivre les instructions affichées sur l'écran. Quand la procedure est terminé, le four se met en modalité STAND-BY. Conteneur du filtre Bouchon Filtre 2 Joints

129MODALITE FOUR ETEINT

Tous les éléments de chauffe sont désactivés, y compris l'éclairage et le ventilateur situé à l'intérieur de la chambre de cuisson. Le ventilateur de refroidissement et celui situé dans la chambre de cuisson se désactivent quelques minutes après l'extinction du four, ceci pour permettre de refroidir le four plus rapidement. (temps maximum de refroidissement 20 min.) Le clavier sera désactivé à l'exception de la touche d'allumage et des touches de fonction MINUTERIE. (voir page 17 )

L’unité de contrôle déclenche un signal sonore et éteint tous les éléments de chauffe, y compris l'éclairage et le ventilateur situé à l'intérieur de la chambre de cuisson. L'écran affiche le message :

Appuyer sur une touche quelconque pour éteindre le signal sonore et annuler le message d'avis, puis reporter le système aux conditions d'allumage. Ou appuyer sur la touche On/Off pour éteindre le four. (voir modalité four éteint) Ou le four se met automatiquement en modalité four éteint après 5 minutes.

Le four ne fonctionne pas Vérifier que l’interrupteur omnipolaire ou tout éventuel interrupteur différentiel (disjoncteur) de l'installation électrique n'est pas désenclenché. En cas de panne au niveau de l'installation électrique, consulter un électricien qualifié. Si la panne du four devait persister après avoir réenclenché l’interrupteur omnipolaire et/ou différentiel, contacter le Centre d'Assistance Agréé. La lumière de la chambre de cuisson ne s'allume pas Lire les instructions sur comment changer l'ampoule du four à la page 42 L'écran affiche Err associé à un numéro Cette combinaison indique une panne. Voir le tableau des codes d'erreur à la page 40 Le système demande de régler l'heure Probable interruption de courant (coupure). Régler l'heure courante. Voir page 14 ou page 33 La vidange de l'eau du chauffe-eau s'effectue longtemps après la fin d'un processus de cuisson. Pour des raisons de sécurité, l'eau du chauffe-eau n'est pompée que lorsque la température descend sous 90 °C. Le temps nécessaire au refroidissement détermine le temps de pause avant le démarrage de la vidange. (peut durer jusqu'à 20 min.) Pendant ce laps de temps, il est possible d'effectuer une autre cuisson. De la vapeur sort du four pendant le fonctionnement Vérifier d'avoir bien fermé la porte. Contrôler que la garniture ne soit pas abîmée, ex : fissures. Dans ce dernier cas, contacter le Centre d'Assistance Agréé. Le système affiche une température de sonde pour aliments bien que le fonctionnement soit sans connexion de la sonde. Contrôler la bonne tenue du bouchon couvre- connecteur de la sonde pour aliments à l'intérieur de la chambre de cuisson. Si le bouchon est instable, il faut le remplacer. Contacter le Centre d'Assistance Agréé.

QUE FAIRE EN CAS DE COUPURE DE COURANT En cas d'interruption du courant électrique, il pourrait s'avérer nécessaire d'effectuer un nouveau réglage de l'heure courante après le retour du courant. Les autres réglages et les recettes mémorisées ne seront pas perdus. Une coupure de courant pendant une cuisson entraîne l'arrêt de la cuisson. Si un processus de détartrage ou de nettoyage du chauffe-eau était en cours avant la coupure de courant, ces processus seront annulés. Au retour du courant, il faudra vider la solution d'eau et d'acide citrique monohydraté contenue à l'intérieur du chauffe-eau. Suivre les indications affichées sur l'écran de l'appareil.

131TABLE DES CODES D'ERREUR

Le système électronique effectue constamment une série de tests de diagnostic. Si certains paramètres devaient être incorrects, l’unité de contrôle en désactive les fonctions et affiche un code d'erreur (Err suivi de trois chiffres). Tous les éléments de chauffe seront éteints, y compris le ventilateur de la chambre de cuisson. Le ventilateur de refroidissement reste allumé. Noter le code d'erreur et contacter un Centre d'Assistance Agréé en spécifiant le code d'erreur. Code d'Erreur Cause SOLUTION Err 001 Surchauffe du CHAUFFE-EAU Les causes de cette alarme sont : La pompe de vidange ne vide pas l'eau du récipient au chauffe-eau. Les causes peuvent être : a – récipient privé d'eau b – fuite au niveau du circuit hydraulique c – pompe en panne d – panne électronique au niveau du circuit de puissance (relais ou contrôle de celui-ci) Vérifier la présence d'eau dans le récipient. Éteindre et rallumer le four. Si la panne se répète, noter le code d'erreur et contacter un Centre d'Assistance Agréé en spécifiant le code Err 002 Alarme protection chauffe-eau. Le système coupe d'abord l'énergie au relais GEN. puis toutes les charges y asservies. - Remplacer la carte de puissance Noter le code d'erreur et contacter un Centre d'Assistance Agréé en spécifiant le code d'erreur. Err 003 Température excessive de la carte Power valeur de seuil fixée >=85° Vérifier que le four soit bien encastré dans le meuble comme indiqué dans le présent manuel. Contrôler le bon fonctionnement du ventilateur tangentiel Err 004 Capteur de la chambre de cuisson PT1000 Cause interruption ou court-circuit au niveau du capteur ou des câbles - Remplacer PT1000 contacter un Centre d'Assistance Agréé en spécifiant le code d'erreur Err 005 Sonde à cœur Cause interruption ou court-circuit au niveau du capteur ou des câbles - Contrôler les branchements électriques - Remplacer la sonde pour aliments contacter un Centre d'Assistance Agréé en spécifiant le code d'erreur Err 006 Panne du thermocouple du Chauffe-eau à cause de circuit ouvert ou de court-circuit à la masse - Remplacer le CHAUFFE-EAU contacter un Centre d'Assistance Agréé en spécifiant le code d'erreur Err 007 Panne du thermocouple présence de vapeur dans la chambre de cuisson à cause de circuit ouvert ou de court-circuit à la masse - Remplacer le TC1 contacter un Centre d'Assistance Agréé en spécifiant le code d'erreur Err 008 Surchauffe de la chambre de cuisson - Remplacer la carte de puissance contacter un Centre d'Assistance Agréé en spécifiant le code d'erreur Err 009 Panne du capteur ntc embarqué sur la carte power à cause de circuit ouvert ou de court-circuit - Remplacer la carte de puissance contacter un Centre d'Assistance Agréé en spécifiant le code d'erreur

132COMMENT DEMONTER LES GRILLES LATERALES

1. Dévisser les écrous moletés (D) antérieurs (dans le sens contraire des aiguilles d'une

2. Retirer les grilles latérales (G) une par une

Insérer les grilles d’appui une par une. (G) Prêter attention au repère apposé sur la grille. Ce dernier doit s'insérer sur la vis moletée située au fond dans la chambre de cuisson. Visser les écrous moletés (D)

133hublot cadre Garniture en caoutchouc

Débrancher l'appareil du réseau électrique ou placer l’interrupteur omnipolaire sur OFF. Vérifier que le four soit à température ambiante. En cas contraire, attendre qu'il se refroidisse. L'ampoule du four doit avoir les caractéristiques suivantes : tension d’alimentation : 220-240V 50/60Hz puissance 25 W. Culot : E-14 Température maximum d'exercice 300 °C Modalité de remplacement :

1. dévisser l'écrou moleté de la grille d'appui

latérale gauche, voir page précédente.

2. retirer la grille d'appui

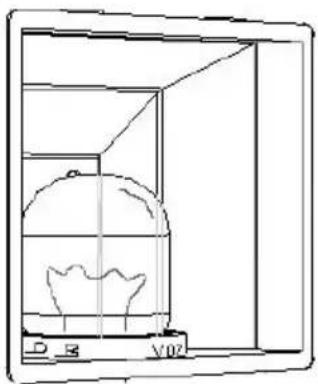

3. Dévisser les 4 vis cruciformes placées aux

angles du support du hublot, voir dessin ci- contre

4. poser le cadre, le hublot et la garniture de protection de l'ampoule

sur un plan d'appui.

5. Dévisser l'ampoule brûlée

6. insérer et visser une nouvelle ampoule

7. remonter le cadre avec l'hublot et la garniture

9. remonter la grille latérale

10. visser l'écrou moleté de la grille latérale

11. rebrancher le courant électrique

La lampe fournie avec ce four est une “Lampe pour usage spécial” utilisable uniquement avec l’appareil fourni; elle n’est pas utilisable pour l’éclairage domestique.

COMMENT CHANGER LA GARNITURE DE LA CHAMBRE DE CUISSON Si des fissures apparaissent sur la garniture placée autour de la chambre de cuisson, il faut la remplacer. Pour des raisons de sécurité, la garniture ne doit être remplacée que par un technicien d'un Centre d'Assistance Agréé.

1. Ouvrir complètement la porte du

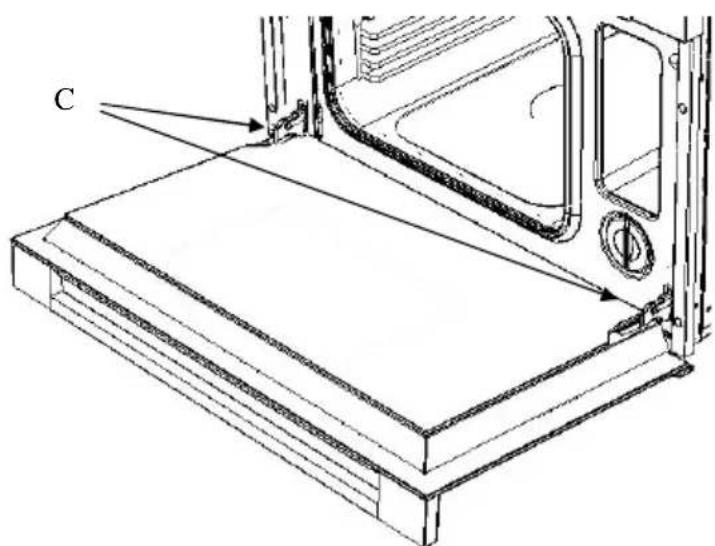

2. Localiser les charnières (C) , voir le

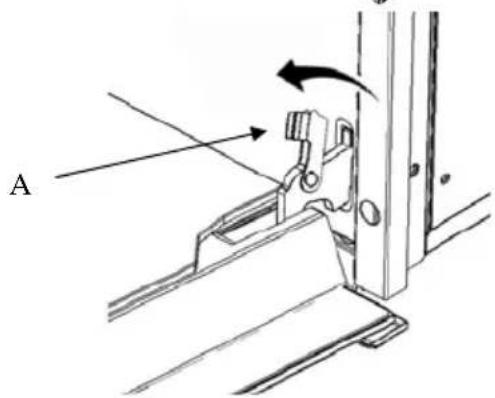

3. Faire basculer en arrière les étriers

(A) placés dans les deux charnières (C)

4. Saisir la porte des deux côtés et la refermer lentement à moitié, les étriers (A) s'accrochent à

la porte de l'appareil.

5. Soulever la porte vers le haut.

6. Retirer la porte en faisant effectuer une rotation vers l'arrière du bas de celle-ci. Les deux

étriers doivent sortir de leur logement. Voir le dessin ci-dessous.

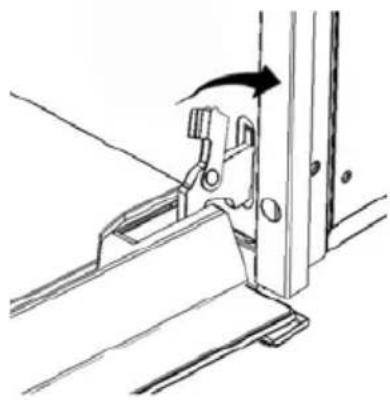

1. Insérer les deux étriers dans les ouvertures correspondantes,

en maintenant la porte à moitié fermée.

2. Ouvrir complètement la porte

3. Faire basculer les deux charnières (C) en les portant en

Clavier Touch-Control Il s'agit d'un clavier tactile. Lorsque l'on désire effectuer une commande du four, il suffit d'appuyer délicatement le point du clavier reportant le symbole sérigraphique de la commande. inactivité des commandes du clavier après un période de 5 minutes sans aucune confirmation d'activation d'un cycle de cuisson ou d'une option, le four s'éteint automatiquement. Signal ‘Bip’ Un bref signal sonore est émis chaque fois que l'on appuie sur une touche. Ventilateur de refroidissement Le four est équipé d'un ventilateur de refroidissement afin d'en assurer le bon fonctionnement et réduire la température des surfaces externes. Pendant la cuisson, le ventilateur est toujours en service et l'on peut entendre un jet d'air sortant entre le bandeau et la porte du four. Coloration dorée de la chambre de cuisson Après un certain temps d'emploi, la chambre de cuisson du four prend une coloration dorée. Cette coloration est due à l'effet naturel de l'acier inoxydable et n'a aucune incidence sur les caractéristiques de cuisson. 136MESSAGES D'AVIS DU SYSTÈME : Signification de certains messages d'avis VÉRIFIER LA PRÉSENCE D'EAU DANS LE RÉCIPIENT En général, 1 L. d'eau dans le récipient suffit pour un processus de cuisson à la vapeur ; toutefois, ce message pourrait s'afficher pour deux raisons : Eau du récipient terminée récipient non complètement inséré dans son logement Dans les deux cas, ouvrir la porte du four en faisant attention à toute éventuelle sortie de vapeur. S'il y a lieu, ajouter 1 L. max d'eau distillée ou d'eau potable. (N.B. ne JAMAIS remplir entièrement le récipient, car l'eau pompée par le générateur de vapeur vers le récipient en fin de cycle pourrait faire déborder le récipient.) Insérer le récipient dans son logement Le pousser à fond pour assurer une tenue parfaite entre le tube placé dans le récipient et le circuit hydraulique situé à l'intérieur du four.

INSÉRER LE RÉCIPIENT

Ce message s'affiche lorsque le système doit vidanger l'eau contenue dans le chauffe-eau et que le récipient résulte absent de son logement.

CONNECTER LA SONDE POUR ALIMENTS

Ce message s'affiche lors de la sélection du cycle de cuisson à basse température ou d'une recette personnalisée nécessitant l'emploi de la sonde pour aliments et que cette dernière n'est pas connectée au connecteur.

DÉCONNECTER LA SONDE POUR ALIMENTS

Ce message s'affiche si le réglage de la recette sélectionnée ne nécessite pas l'emploi de la sonde pour aliments et que celle-ci est connectée.

Ce message s'affiche pour indiquer que le processus sélectionné ou précédemment en cours ne démarrera que lorsque la porte sera refermée. Toute ouverture de porte entraîne l’interruption d'un processus de cuisson ou des cycles de vapeur asservis.

VIDANGE DU CHAUFFE-EAU

PATIENTER… Cette indication sert à rassurer l'utilisateur sur le fait que certains processus sont bien en fonction et qu'ils sont surveillés et gérés automatiquement par le système, même à four éteint. Ex : Cycles de lavage du chauffe-eau. D'autres indications s'afficheront à la fin du processus ou le four s'éteindra automatiquement.

137ÉLIMINATION Emballage Les pièces d'emballage du four (carton, polystyrène EPS, sachets en plastique PE) doivent être triés et éliminés dans le respect de l'environnement. Four : Débrancher le four de la prise de courant, ou en cas d'installations fixes, s'adresser à un électricien qualifié pour demander la désinstallation. Avant d'éliminer l'appareil, il faut le rendre totalement inutilisable en coupant le câble d'alimentation. Cet appareil est marqué en conformité à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). L'utilisateur contribue à prévenir les effets nuisibles sur la santé et l'environnement, en veillant à la bonne élimination du produit. Le symbole sur le produit, ou sur la documentation d'accompagnement, indique qu'il ne doit pas être traité comme un déchet ménager, mais qu'il faut le remettre à un centre de recyclage approprié pour les appareils électriques et électroniques. Le mettre au rebut en respectant les règlements locaux en matière d'élimination des déchets. Pour de plus amples renseignements sur le traitement, la récupération et le recyclage de ce produit, contacter le bureau local compétent, le service de collecte des déchets ménagers ou votre magasin d'achat. 138INSTRUCCIONES DE INSTALACIÓN Y USO DEL
